ПЛАН СТРОПИЛ

ФАСАД

Фасад выполнить в проекционной связи с планом этажа и раз­резом здания в следующей последовательности:

1. Провести горизонтальную линию уровня земли.

2. Провести вторую горизонтальную линию на расстоянии 1,5 мм от первой - линию отмостки.

3. Тонкими горизонтальными линиями в проекционной связи с разрезом нанести контуры цоколя, низа и верха оконных и дверных проемов, карнизов, парапетов, конька крыши и других горизонталь­ных элементов фасада.

4. В проекционной связи с планом провести вертикальные ли­нии координационных осей, углов, уступов стен, пилястр, оконных и дверных проемов и других элементов.

5. Изобразить оконные переплеты, дверные блоки, балконные двери, ранее подобранные; вычертить ограждения балконов и лод­жий, дымовые и вентиляционные трубы, козырьки над входными дверями и другие архитектурные детали фасада, отмостку.

6. Указать типы заполнения оконных проемов; обозначить мате­риалы отдельных участков стен, отличающихся от основных материа­лов; изобразить входные крыльца и площадки, эвакуационные и по­жарные лестницы, водосточные трубы; обозначить узлы и фрагменты.

7. В кружках диаметром 7 мм обозначить координационные оси: крайние; у деформационных швов; в местах перепада высот здания.

8. Нанести высотные отметки уровня земли, цоколя, карниза, парапета, конька крыши, низа и верха проемов. Отметки обозначают условным знаком:

при этом стрелку выполняют основными линиями длиной 2...4 мм, проведенными под углом 45° к выносной линии. Отметки располагают слева от фасада по одной вертикали; полка, над которой ставится чис­ленное значение отметки, должна быть повернута от изображения.

9. Фасад обвести сплошными тонкими линиями; линию уровня земли провести сплошной основной линией и вывести за контуры фасада на 15...20 мм.

10. Над выполненным фасадом написать название изображе­ния, в котором указать крайние оси, например «ФАСАД 1-9»

Пример выполнения фасада дан в прил. 4.6.

План стропил выполнить в М 1:200

1. Нанести координатные оси:

Их обозначения.

Расстояние между ними.

Расстояние между крайними осями.

2. Нанести внутреннюю границу наружной стены, соблюдая привязку.

3. В наружную сторону от координатной оси откладываем ширину карниза.

4. По периметру здания на внутреннюю грань наружной стены укладываем мауэрлат.

5. В углах здания устанавливаем ригеля для опирания диагональных стропильных ног.

6. Из углов здания под углом 45° проводим диагональные стропильные ноги.

7. По внутренним стенам укладываем нижний прогон (лежень) над ними укладываем нижний прогон.

8. Раскладываем стропильные ноги, начиная с опорного узла через 1200-2000 мм, одним концом опирая их на мауэрлат.

9. Устанавливаем стойки начиная с опорного узла, через 3-6 м.

10 По диагональным стропильным ногам в шахматном порядке укладываем укороченные стропильные ноги.

11. Для устройства карниза к каждой стропильной ноге и... крепим кобылку, а к диагональным стропильным ногам по обе стороны.

На плане стропил пунктирной линией изображаем вентиляцию и каркас под слуховые окна.

Рисунок 10 – План стропил

Пример выполнения схемы стропил дан в прил. 4.7.

План кровли выполнить в М 1:200

План скатной кровли:

2. Тонкими штриховыми линиями нанести наружную грань на­ружных стен, соблюдая привязку их к осям.

3. Показать линии обрезов кровли (скатов), соблюдая величину вылета (свеса) карниза.

4. Показать линии накосных ребер (под углом 45°) и ендов, ли­нию конька крыши.

5. Изобразить слуховые окна, служащие для выхода на кровлю, для освещения и проветривания чердака.

6. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

7. Изобразить, если требуется, ограждение крыши по перимет­ру. Ограждение устанавливают для безопасности ремонтных работ и очистки крыши от снега. Высота ограждения не менее 0,6 м. Ограж­дения на кровле следует предусматривать:

В зданиях с уклоном кровли до 12% включительно высотой от уровня земли до карниза (парапета) более 10 м;

В зданиях с уклоном кровли свыше 12% высотой более 7 м;

Для эксплуатируемых плоских кровель независимо от высоты здания.

Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых на стальных стойках с подкосами. Стальные стойки и подкосы устанавливают поверх кровли и приби­вают к обрешетке крыши. Под лапки стоек и подкосов для надежной гидроизоляции ставят специальные прокладки из листовой резины.

8. Следует запроектировать наружный организованный водоот­вод и изобразить на плане крыши водосборные желоба и водосточные трубы. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточ­ной трубы должна приниматься из расчета 1,5 см 2 на 1 м 2 площади кровли (СНБ 5.08.01-2000. Кровли).

Рассчитайте количество водосточных труб. Задайтесь диаметром водосточной трубы D, например D = 13 см.

Найдите площадь поперечного сечения трубы S труб по формулам:

S труб = pR 2

или S труб = pD 2 /4, если труба круглого сечения,

S труб = 3,14x13 2 /4 = 132,665~133 см 2

Можно принимать трубы и прямоугольного поперечного сечения. Подсчитайте площадь кровли S кровли.

Подсчитайте, какую площадь кровли обслужит одна водосточ­ная труба:

1,5 см 2 трубы - 1м 2 кровли,

133 см 2 трубы - Х м 2 кровли,

Х = 133/1,5 = 88 м 2 .

Количество водосточных труб:

N труб = S кровли /88.

Разместите это количество водосточных труб равномерно по пе­риметру кровли в характерных местах; изобразите их на плане, при­вяжите оси к координационным осям.

Решение о том, какими будут водосточные желоба (настенными или подвесными), примите самостоятельно.

План плоской кровли:

1. Нанести координационные оси, их обозначения, расстояния между ними и между крайними осями.

2. Изобразить парапет наружных стен, парапет стены в месте перепада высот здания.

3. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

4. Изобразить шахту для выхода на крышу.

5. Изобразить при необходимости пожарные лестницы.

На каждом участке кровли, ограниченном стенами, должно быть не менее двух водоприемных воронок. Количество воронок N принять из расчета, что одна воронка обслуживает не менее 800 м 2 кровли:

N = S кровли /800.

При площади участка неэксплуатируемой кровли менее 700 м 2 , а эксплуатируемой и кровли с озеленением менее 500 м 2 , допускается ус­тановка одной воронки диаметром не менее 100 мм (СНБ 5.08.01-2000).

7. Расположить воронки по поверхности кровли таким образом, чтобы стояки дождевой канализации проходили через вспомогатель­ные помещения здания (лестничные клетки, санузлы, тамбуры, ко­ридоры и т.п.). В толще стен установка водосточных стояков не допус­кается. Воронки изобразить кружочками, их оси привязать к ближайшим координационным осям здания.

8. Обозначить уклоны кровли к водоприемным воронкам.

9. Показать схематический поперечный профиль кровли (основ­ной толстой линией).

Примеры выполненных планов кровель даны в прил. 4.8.

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

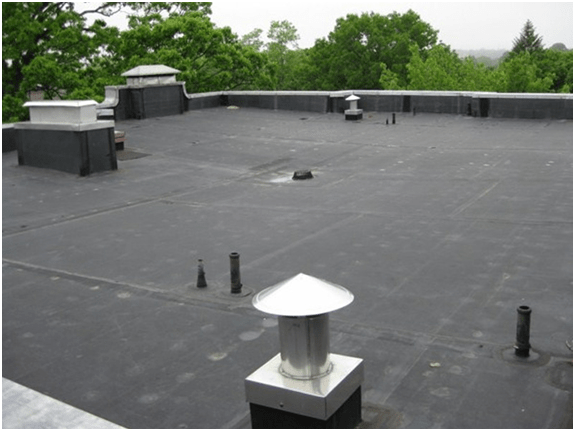

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

— Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

— Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

• для профнастила важно создать наклон не менее 8 градусов;
• в случае использования шифера этот показатель возрастает до 20-30 градусов;
• применяя рубероид или же схожие рулонные материалы - 5 градусов;
• отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

1. Первым делом, сооружение обводится линиями.
2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
4. Расположение коньков также отмечается линиями.
5. Визуализируются ендовы, а также коньки.
6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
7. Проставляются углы наклона скатов, а также направленность водостоков.
8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Проектирование и строительство дома начинается с выполнения проектной документации, в которой тщательно прорабатываются детали всех конструкционных элементов. Каждый элемент проекта отображается в виде чертежа, согласно, которому и выполняется возведение несущих конструкций. Чертежи крыш играют большую и важную роль в устройстве дома, именно от нее зависит безопасные и эксплуатационные характеристики. В этой статье мы расскажем, как правильно выполнить чертеж, какие этапы и составляющие необходимо включать в схему.

План кровли зависит от типа крыши. По функциональному использованию конструкцию можно разделить на два типа:

• Бесчердачные - конструкция, где не предусмотрено наличие чердачного помещения;
• Чердачные - конструкция, где предусмотрено помещение, пространство которого расположено между кровлей и перекрытиями. Как правило, такую конструкцию используют под жилое и нежилое помещение.

На фото представлена схема двускатной кровли с чердачным и бесчердачным помещением

Для информации! Основное требование при проектировании крыши дома - прочность, надежность, сочетание конструктивных элементов с дизайном коттеджа.

Как правило, для создания чертежей конструкции, используют специальные программные комплексы, способные в режиме онлайн выполнить расчет и подбор стандартных схем кровли. Для выполнения схемы крыши можно использовать тестовую версию программы, а вот для проектирования стропильной системы лучше всего воспользоваться услугами специалистов.

Основные детали плана крыши

План двускатной кровли - чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:

• используемые брусья для обрешётки;
• стропилины и балки;
• схему укладки теплоизоляции и гидроизоляции;
• схема размещения покрытия кровли;
• места дополнительных креплений;
• система вентиляции, дымохода и вентиляции.

Важно! Существенно сократить расходную часть на приобретение строительных и кровельных материалов можно при условии грамотно составленного плана кровли.

Тип крыши может быть абсолютно любой: односкатный, двускатный, много скатный, вальмовый либо шатровый. Для каждого типа и проекта строения используется различный строительный и кровельный материал, способный обеспечить надежное и прочное покрытие. На фото представлен чертеж кровли рабочего проекта дома.

В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:

• ливневой канализации;
• места соединения скатов;
• площадь используемого комплекса;
• схему примыкания крыши к парапету, в том числе без прижимного профиля;

Для информации! Схема конструкции должна четко отображать тип крыши, а также быть понятной и содержать в себе все детали.

Этапы составления схем

Составление проектной документации двускатной крыши разбито на несколько этапов:

• Составление эскиза будущего комплекса - данная часть чертежа отвечает за внешний вид кровли, конструкцию и внешний вид крыши. Эскиз отображает цветовое решение и стиль всего строения.
• Разработка основных кровельных элементов - данная часть чертежа отвечает за выполнение расчетов, определение нагрузок и количества используемого материала.
• Строительство кровли - непосредственное выполнение строительных работ согласно, утвержденных чертежей.

На фото представлены типы скатных конструкций, каждый из которых имеет свои отличительные особенности в проектировании и устройстве стропильной системы.

Для информации! Отличия скатных конструкций заключается в типе стропил (наслонные, висячие), неравномерности углов наклона и размера карнизного свеса.

Проектирование и ошибки

Распространённой ошибкой является то, что владельцы будущих домов не всегда учитывают количество используемых строительных материалов и форму кровельного комплекса при составлении чертежей. Если вы не уверены в правильности составления схем, лучше довериться специалистам. При составлении схем кровельных конструкций специалисты руководствуются строительными нормами и собственным опытом. Такой подход значительно снижает риски образования ошибок и дефектов.

Более подробно о том, как составить схему можно узнать из видеоролика

Для информации! Неверно выбранный тип стропильной системы, конструкции и материалов, способен привести к обрушению всей кровельной конструкции.

Стоит отметить, неправильно начерченный уклон кровли приводит к дополнительным нагрузкам в зимний период. При наличии каких-либо препятствий для ухода снега крыша испытает высокую механическую нагрузку на стропильную систему. Специалисты отмечают из практики, чаще всего при составлении плана кровли допускаются ошибки в вентиляционных элементах кровли.

Составление чертежей кровли может быть несложным при условии отсутствия специфических конструктивных элементов. В любом случае, при составлении эскизов и чертежей кровли рекомендуется обращаться к специалистам. Профессионально составленный план крыши позволит избежать возможных ошибок, увеличит безопасность строения и значительно сэкономит расходы на покупку кровельных материалов.

03.11.2017

Как начертить план кровли. Тонкости подготовки плана скатной кровли. Этапы составления чертежа

В малоэтажных зданиях применяются, как правило, чердачные скатные крыши по деревянным стропилам с обрешеткой. Уклон крыши принимается в зависимости от материала кровли и района строительства. Минимальные уклоны стальных кровель – 14°, черепичных – 27°, из волнистых асбестоцементных листов – 18°. В районах с большим снеговым покровом следует принимать уклоны кровель более 30°.

Формы чердачных крыш определяются очертаниями здания в плане и стремлением к архитектурной выразительности. Крыши могут быть односкатными, двускатными (наиболее часто применяемые), четырехскатными (шатровыми, вальмовыми, полувальмовыми) и многоскатными.

Водоотвод с кровли может быть неорганизованный или организованный. При организованном водостоке количество водосточных труб принимают из расчета 1-1,5 см 2 сечения трубы на 1 м 2 кровли. Оптимальное расстояние между водосточными трубами – 15-20 м. Вынос карниза кровли при неорганизованном водостоке должен быть не менее 500 мм, при организованном – не менее 300 мм.

Несущие конструкции крыши состоят из стропил ,выполненных из бревен, брусьев или досок. Выбор схемы стропил крыши производится в зависимости от ширины здания и характера расположения внутренних стен (опор), в соответствии с планом кровли.

При наличии в плане здания внутренних несущих стен применяются наслонные стропила ,основные несущие элементы которых

– стропильные ноги – работают как наклонно положенные балки, верхним концом опирающиеся на коньковый прогон, а нижним – на мауэрлат наружных стен. Максимальная длина стропильных ног – не более 6,5 м. Если промежуточных опор в здании нет, то применяются висячие стропила ,представляющие собой простейший вид стропильной фермы, где наклонные стропильные ноги передают распор на горизонтальную затяжку.

Сечение элементов стропил принимается конструктивно, по аналогии с типовыми деталями и данными учебников. Во избежание выпадения конденсата и промерзания утеплителя на чердачном перекрытии необходимо обеспечить сквозное проветривание чердака через слуховые окна . Особое внимание следует уделить расположению мауэрлатов, прогонов, стоек, проработке узлов и увязке сопряжений отдельных элементов крыши между собой.

Двускатная кровельная система – это классическая конструкция мансардной крыши . Относятся к самому распространенному виду инженерных решений – щипцовой.

Важно! Ломанные мансардные крыши – это вариации двускатных кровель. Они могут располагаться симметрично и асимметрично, находиться в одном и двух уровнях.

Оптимальный угол наклона двускатной кровли – 30-60 градусов. Вариант исполнения ломанной крыши уменьшает общую нагрузку на несущие стены, распределяя её по поверхности. Достоинством такой конструкции является устойчивость к различным погодным условиям. Вальмовая кровельная система – это четырехскатный тип крыши. Торцевые поверхности (вальмы) имеют треугольную форму, скатные поверхности – трапециевидной формы. Различают модификации:

• датская кровля - объединяет в своей конструкции двускатную и вальмовую крышу;
• полувальмовая крыша.

Стропильная система вальмовой крыши

Шатровая кровельная система – четырехскатная крыша, состоящая из четырех равнобедренных треугольников, замыкающихся вершинами в одном месте. Очень хорошо подходит для квадратных построек. Необходимым условием возведения подобной конструкции является соблюдение симметричности всех элементов. Многощипцовая кровельная система – сложная разноугольная конструкция. Может находиться в разных уровнях. Подобная система равномерно распределяет нагрузку по поверхности крыши. Имеет большое количество внутренних и внешних углов наклона с разными величинами, а также, большое количество ребер-скатов. Купольная (коническая) кровельная система – подходит для круглых сооружений. Крайне редко применяется в строительстве мансардных домов . Но отлично смотрится при сооружении круглых башенок.

Преимущества и недостатки односкатных крыш

Самым простым вариантом в монтаже является односкатная крыша. В качестве материала для возведения могут применяться железобетонные плиты . Однако, более распространенный вариант монтажа при помощи стропильной системы. Преимущества односкатных стропильных кровельных конструкций:

2. Монтаж можно выполнить самостоятельно.
3. Легкий вес конструкции. Подходит для домов с облегченным фундаментом.
4. Монтируется как на высотные здания и сооружения, так и на небольшие хозяйственные постройки на частном участке.
5. Легко оборудовать мансарду.
6. На открытых ветреных участках применяются односкатные конструкции с небольшим углом наклона.

К недостатком односкатных конструкций относятся:

1. Низкая устойчивость к снежным нагрузкам.
2. Повышенная гидроизоляция с целью предотвращения протечек. Постоянный сезонный осмотр и ремонт мелких трещин и ямок.
3. Громоздкий внешний вид конструкции.

Одна из самых простых кровельных конструкций – односкатная крыша, ее возведение по силам даже несильно опытным строителям

Наиболее оптимальным углом наклона односкатной кровли является угол в 45 градусов. Рекомендуется конструировать такие крыши в южных ветреных засушливых районах. Крайне не рекомендуется обустройство односкатной крыши в северных снежных регионах.

Правила монтажа стропильной системы

Стропильные кровельные системы возводятся по следующим правилам:

1. Сечение балок не может быть менее 100х100 мм.
2. Обязательное обустройство гидроизоляции.
3. Зафиксированные скобами несущие узлы, необходимо дополнительно скреплять обвязкой из стальки.
4. Влажность деревянных элементов не должна быть выше 10%.
5. Все элементы из дерева в обязательно порядке обрабатываются антисептиком и противомоскитными средствами.

Важно! Самым лучшим стропильным материалом является хвоя. Она наиболее устойчива к атмосферному влиянию климатической среды.

Дополнительно деревянные элементы покрываются противопожарными средствами. Общая схема установки стропильной кровельной системы:

• обустройство каркаса;
• установка стропил.

Стропильная кровельная конструкция плотно и надежно закрепляется. Затем монтируются ступенчатые выемки стен. После этого выполняются работы по теплоизоляции и гидроизоляции кровли. После их завершения приступают к установке обрешетки и укладке выбранного кровельного покрытия . Затем устанавливаются врезные или слуховые мансардные окна и производятся внутренние и внешние отделочные работы.

Строительство дома с мансардной кровлей

Этапы монтажа стропильного каркаса

1. Укладывается верхний брус. Все элементы скрепляются скобами и обвязываются сталькой. Это будет подстропильная рама.
2. Монтаж мауэрлата. Именно эта система является основной для всей кровли мансарды. Применяются доски толщиной 50 мм и брусья 100х150 мм. По периметру стен укрепляется брус и обшивается доской, дополнительно обвязывается сталькой.
3. Под брусья укладывается слой гидроизолятора.
4. Возводятся стропильные ноги. На мауэрлат наносятся метки с шагом 15 см и прибиваются брусья.
5. К фронтону крепятся краевые стропильные ноги. Очень важно на данном этапе, чтобы край из стропил составлял ровную линию.
6. К стропилам крепится уровневая веревка и устанавливаются оставшиеся стропила.
8. Стропноги соединяются воедино. Крепится коньковая балка.

Стропильная кровельная система выполнена. Остается обустроить обрешетку, настелить гидробарьер и утеплитель. Кровля смонтирована. Монтаж стропильной системы крышиhttps://www.youtube.com/watch?v=gm9xv9JLozQ

Этапы составления чертежа проекта

Чертеж крыши для мансарды начинается с выбора её формы, и определения сечения стропил и шага монтажа.

1. Для определения размеров стропильных ног учитываются следующие параметры:

• угол уклона;
• материал для покрытия крыши;
• климатические особенности местности, в которой ведется строительство.

1. Следующим этапом является определение количества стропил. По исполнению конструкция стропильной крыши может быть как наклонной так и висячей. Перед проектированием необходимо выбрать тип конструкции.
2. Расчет обрешетки кровли. Выделяют:

• сплошное битумное рулонное покрытие ;
• обычное листовое (волнистое) покрытие.

1. Вычисляется количество деталей для крепления, других вспомогательных упорных элементов.

Мансардная крыша с наслонными и висячими стропилами, с выносом низа стропил за стену

Чертеж должен включать не только визуальное исполнение кровельной конструкции, но и содержать следующие данные:

• стыковка крыши с парапетом прижимным профилем;
• стыковка кровли с парапетом без прижимного профиля;
• схему стыковки скатов;
• планировка мансардной крыши с проемом для двери;
• расчет числа деревянных элементов строительных материалов и количество кровельного покрытия;
• оборудование водостока и снегоудерживающих элементов.

Важно! Если выровнять углы наклона верхних и нижних скатов мансардной крыши, то по внешнему виду она будет напоминать классическую конструкцию двускатной кровли. При этом схема самой силовой упорной конструкции останется без изменений в стандартном исполнении, который применяется для ломаных кровельных конструкций.

Выполняя чертеж ломаной мансардной крыши необходимо тщательнейшим образом просчитывать размеры всех элементов конструкции. Также необходимо помнить о надежности, долговечности и безопасности кровли в эксплуатации дома. Расчетная схема мансардной кровлиhttps://www.youtube.com/watch?v=RWu2HiFXGpM

Исполнители чертежа

Каждый дом индивидуален. Поэтому и чертеж ломаной кровельной конструкции выполняется индивидуально с учетом особенности региона. Самостоятельно чертеж крыши, конечно, можно выполнить, если вы уверены на сто процентов в собственной экспертности. Стандарты СНИП при составлении чертежа проекта кровли применяются многими строительными проектными организациями . Это позволяет избежать несчастных случаев. Именно поэтому рекомендуется передать работу по составлению чертежа специалистам-застройщикам. Построение мансардной многоскатной крышиhttps://www.youtube.com/watch?v=LxeBA1cIkIw

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций , а также иных составляющих объекта.

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом . Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

при этом стрелку выполняют основными линиями длиной 2...4 мм, проведенными под углом 45° к выносной линии. Отметки располагают слева от фасада по одной вертикали; полка, над которой ставится чис­ленное значение отметки, должна быть повернута от изображения.

9. Фасад обвести сплошными тонкими линиями; линию уровня земли провести сплошной основной линией и вывести за контуры фасада на 15...20 мм.

10. Над выполненным фасадом написать название изображе­ния, в котором указать крайние оси, например «ФАСАД 1-9 »

Пример выполнения фасада дан в прил. 4.6.

План стропил выполнить в М 1:200

1. Нанести координатные оси:

Их обозначения.

Расстояние между ними.

Расстояние между крайними осями.

2. Нанести внутреннюю границу наружной стены, соблюдая привязку.

3. В наружную сторону от координатной оси откладываем ширину карниза.

4. По периметру здания на внутреннюю грань наружной стены укладываем мауэрлат.

5. В углах здания устанавливаем ригеля для опирания диагональных стропильных ног.

6. Из углов здания под углом 45° проводим диагональные стропильные ноги.

7. По внутренним стенам укладываем нижний прогон (лежень) над ними укладываем нижний прогон.

8. Раскладываем стропильные ноги, начиная с опорного узла через 1200-2000 мм, одним концом опирая их на мауэрлат.

9. Устанавливаем стойки начиная с опорного узла, через 3-6 м.

10 По диагональным стропильным ногам в шахматном порядке укладываем укороченные стропильные ноги.

11. Для устройства карниза к каждой стропильной ноге и... крепим кобылку, а к диагональным стропильным ногам по обе стороны.

На плане стропил пунктирной линией изображаем вентиляцию и каркас под слуховые окна.

Рисунок 10 – План стропил

Пример выполнения схемы стропил дан в прил. 4.7.

План кровли выполнить в М 1:200

План скатной кровли:

2. Тонкими штриховыми линиями нанести наружную грань на­ружных стен, соблюдая привязку их к осям.

3. Показать линии обрезов кровли (скатов), соблюдая величину вылета (свеса) карниза.

4. Показать линии накосных ребер (под углом 45°) и ендов, ли­нию конька крыши.

5. Изобразить слуховые окна, служащие для выхода на кровлю, для освещения и проветривания чердака.

6. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

7. Изобразить, если требуется, ограждение крыши по перимет­ру. Ограждение устанавливают для безопасности ремонтных работ и очистки крыши от снега. Высота ограждения не менее 0,6 м. Ограж­дения на кровле следует предусматривать:

В зданиях с уклоном кровли до 12% включительно высотой от уровня земли до карниза (парапета) более 10 м;

В зданиях с уклоном кровли свыше 12% высотой более 7 м;

Для эксплуатируемых плоских кровель независимо от высоты здания.

Ограждения выполняют из круглой или полосовой стали в виде сварных решеток, укрепляемых на стальных стойках с подкосами. Стальные стойки и подкосы устанавливают поверх кровли и приби­вают к обрешетке крыши. Под лапки стоек и подкосов для надежной гидроизоляции ставят специальные прокладки из листовой резины.

8. Следует запроектировать наружный организованный водоот­вод и изобразить на плане крыши водосборные желоба и водосточные трубы. Расстояние между наружными водосточными трубами должно приниматься не более 24 м; площадь поперечного сечения водосточ­ной трубы должна приниматься из расчета 1,5 см 2 на 1 м 2 площади кровли (СНБ 5.08.01-2000. Кровли).

Рассчитайте количество водосточных труб. Задайтесь диаметром водосточной трубы D, например D = 13 см.

Найдите площадь поперечного сечения трубы S труб по формулам:

S труб = pR 2

или S труб = pD 2 /4, если труба круглого сечения,

S труб = 3,14x13 2 /4 = 132,665~133 см 2

Можно принимать трубы и прямоугольного поперечного сечения. Подсчитайте площадь кровли S кровли.

Подсчитайте, какую площадь кровли обслужит одна водосточ­ная труба:

1,5 см 2 трубы - 1м 2 кровли,

133 см 2 трубы - Х м 2 кровли,

Х = 133/1,5 = 88 м 2 .

Количество водосточных труб:

N труб = S кровли /88.

Разместите это количество водосточных труб равномерно по пе­риметру кровли в характерных местах; изобразите их на плане, при­вяжите оси к координационным осям.

Решение о том, какими будут водосточные желоба (настенными или подвесными), примите самостоятельно.

План плоской кровли:

1. Нанести координационные оси, их обозначения, расстояния между ними и между крайними осями.

2. Изобразить парапет наружных стен, парапет стены в месте перепада высот здания.

3. Изобразить вентиляционные трубы в проекционной связи с планом этажа.

4. Изобразить шахту для выхода на крышу.

5. Изобразить при необходимости пожарные лестницы.

На каждом участке кровли, ограниченном стенами, должно быть не менее двух водоприемных воронок. Количество воронок N принять из расчета, что одна воронка обслуживает не менее 800 м 2 кровли:

N = S кровли /800.

При площади участка неэксплуатируемой кровли менее 700 м 2 , а эксплуатируемой и кровли с озеленением менее 500 м 2 , допускается ус­тановка одной воронки диаметром не менее 100 мм (СНБ 5.08.01-2000).

7. Расположить воронки по поверхности кровли таким образом, чтобы стояки дождевой канализации проходили через вспомогатель­ные помещения здания (лестничные клетки, санузлы, тамбуры, ко­ридоры и т.п.). В толще стен установка водосточных стояков не допус­кается. Воронки изобразить кружочками, их оси привязать к ближайшим координационным осям здания.

С самого начала строительства крыша над головой является одной из самых важных составляющих. На сегодняшний день современные материалы предлагают множество продуктов, качество которых находится на высоком уровне. Все больше застройщиков стали выбирать плоские крыши. Это оправдано тем, что на их создание уходит меньше материалов, следовательно, финансов тоже. Для качественной работы необходимо обладать довольно обширными знаниями своего дела, поэтому план кровли плоской крыши и ее чертеж, разбираемый в этой статье, наверняка будет для вас полезен.

Основная информация, находящаяся на плане кровли

План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.

Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.

Итак, что же вы увидите, взглянув на чертеж плоской крыши?

1. Разуклонку
2. Водосточные воронки (если оформлена внутренняя система)
3. Расположение вентиляционных каналов
4. Ширину парапета
5. Место выхода на крышу

Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.

Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.

ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются.

Разновидности кровель

Казалось бы, что составление плана крыши является первой и неотъемлемой частью ее возведения, но это не так. В самом начале необходимо продумать и подобрать подходящие материалы для паро, тепло- и гидроизоляции, а также определиться с покрытием. Предполагаемые объемы работ также выявляются на этом этапе. Только после уточнения этих моментов можно начинать чертить схему и отправлять за покупками.

Большинство застройщиков отдают свое предпочтение скатным кровлям. Это связано с тем, что этот вид использовался очень долгое время и поменять представление людей о них довольно трудно. На сегодняшний день в строительстве насчитывается 6 основных разновидностей скатных крыш.

1. Односкатная . Здесь важную роль играет уклон, и чем он выше, тем выше будет одна из стен. Конечно, для создания наклона можно использовать другой метод, но он менее эффективен и довольно сложный. Из-за своей простоты нашла популярность в качестве навеса под хозяйственные сооружения
2. Двухскатная . Самая распространенная система в частном строительстве. Эту разновидность можно встретить в любой деревеньке, причем множество раз. Благодаря чердачному пространству можно обустраивать на нем жилую комнату, но из-за малого объема это зачастую нецелесообразно, поэтому жители таких домов используют чердак в качестве хранилища под ненужные вещи
3. Многоскатная . Сложная система плоскостей. На ее поверхности может находиться большое количество ендов и коньков. По сути, данная разновидность описывает все сложные кровли, которые не уложились в общепринятые нормы и не подходят ни под одно описание
4. Вальмовая . Такое название получила четырехскатная крыша. Такая система лучше всего подходит крупногабаритным домам
5. Полувальмовая . Как вы могли догадаться, это разновидность предыдущего вида. На ней торцевые плоскости крыши имеют укороченные размеры, что делает ее схожей с двухскатной
6. Многощипцовая . Данная система – совокупность нескольких видов. Подходит для квадратных и многоугольных зданий

Если вы не хотите заморачиваться со сложными системами, то рассмотрите односкатные или плоские кровли. До недавних пор они считались аутсайдерами, следовательно, применялись очень редко. Современные материалы воскресили их, и страны Европы сразу же ощутили все плюсы данных крыш.

Стоит отметить, что некоторые из плоских крыш, обладающие инверсионной структурой можно эксплуатировать. В качестве примера можно привести здания, на которых расположены бассейны, зоны отдыха или мастерские.

Нюансы чертежа

Правильно созданный чертеж будущей кровли в обязательном порядке должен включать в себя достаточно полные сведения о параметрах элементов, располагаемых на этой плоскости. Под параметрами понимаются величины, указывающие на сечение, длину и ширину.

Помимо основных элементов план плоской кровли обязан включать в себя разбор крепежных приспособлений и деталей, когда чертеж может обойтись и без этого.

Если рассматривать план скатной кровли, то здесь можно увидеть значения, указывающие расстояние от карнизного свеса до конька, длину стен здания и описывают характеристики стропильных ног.

После выбора кровельного покрытия необходимо создать правильную систему, которая позволить эксплуатировать приобретенные продукт по всем правилам и нормам.

• Для профилированных металлических листов минимальный уклон должен составлять порядка 8 градусов
• Для металлочерепицы – 30 градусов
• При использовании мягкий рулонных материалов, например, рубероида, уклон задается более 5 градусов
• Для волнистых асбестоцементных листов параметр приемлемого наклона находится в диапазоне 20-30 градусов

Помните, что плоская крыша не является в действительности таковой. Ее поверхность должна подвергаться разуклонке, дабы атмосферные осадки могли самостоятельно покидать поверхность. Все параметры наклона должны указываться на плане.

Как создать план плоской кровли

Строительство – дело точное. Здесь нельзя серьезно ошибаться, ведь это может привести к серьезным последствиям. Поэтому любой чертеж принято делить на примитивные фигуры и дальнейшие расчеты осуществлять именно по ним.

Если рассматривается сложная скатная крыша, то она распределяется на прямоугольные участки. В местах сопряжения плоскостей прочерчиваются ендовы и коньки. Стоит понимать, что это всего лишь рисунок и нельзя серьезно относиться к выходящим за его пределы линиям. Грамотный чертеж всегда должен включать в себя проекцию объекта со всех сторон, где показывают важнейшие элементы.

На сегодняшний день мало кто занимается чертежами от руки. В сети давно полно программ для быстрого создания или редактирования того, или иного проекта. Такими средствами обладают практически все проектные бюро.

План плоской кровли по нормам чертежного дела в обязательном порядке должен включать в себя координатные оси, к которым привязаны основные стены. Благодаря этому вы без проблем можете представить здание в пространстве.

Для того, чтобы чертеж хорошо читался необходимо сделать следующее:

• Все основные и важные части здания обводятся жирной линией
• Контуры основных несущих стен должны указываться на плане кровли
• Когда производится деление здания на прямоугольники, то под каждым из них необходимо изображать кровлю заново
• Коньковые проекции выделяются особыми линиями
• Обозначаются ендовы

Помимо этого, на плане в обязательном порядке должно указываться расположение вентиляционных и дымоходных каналов, а при наличии слуховых окон указывают и их.

Благодаря отметкам, указывающим направления разуклонки на плоских крышах можно организовать водосточную систему на листке бумаги, а затем уже приступать к непосредственному устройству.

Как правило, все значения, указанные на чертежах показывают реальные значения без масштабирования. Это позволит более безошибочно представлять себе ту или иную деталь.

Качественно составленный чертеж должен идти вместе с узлами соединений разнообразных деталей. Вот наиболее важные из них:

• Коньковый узел и места крепежа стропильных ног между собой и другими деталями системы
• Стыковка подкосов, стоек с основными элементами. То же касается других аналогичных деталей
• Крепеж стропильных ног к мауэрлату

Дабы позволить заказчикам оценить все прелести эстетики и богатство здания необходимо уже на чертеже указывать некоторые моменты. Одним из них является кровельный эскиз. Он подчеркивает именно эти параметры.

Места врубки – необходимые элементы, которые должны указываться на чертеже или плане. Интересным моментом являются их параметры и фактические размеры.

При самостоятельной работе над чертежом необходимо соблюдать некоторые правила, касательно их оформления:

• Пересечение двух скатов, как правило, образует ендову или конек, поэтому такие места необходимо выделять толстой линией. Их проекция в обязательном порядке должна делить части прямоугольника ровно пополам
• На двухскатной крыше, у которой свесы параллельны, конек будет также являться таковым по отношению к ним. Коньковая линия должна находиться идеально посередине кровли без какого-либо смещения
• Чертеж плоской крыши существенно проще скатной. На ней отсутствует большинство узлов и сложных стропильных систем. Также на плоскости вы не найдете ендов и коньков

ВАЖНО: Без надлежащей подготовки ни в коем случае нельзя чертить здание самостоятельно. Этим могут заниматься обученные специалисты проектного бюро. Для качественного плана вам понадобится иметь понимание в основах строительной деятельности и хорошо разбираться во всех материалах.

Плоская крыша является одним из самых дешевых кровельных решений. Ее обустройство обойдется вам куда меньше даже по сравнению с двухскатной. Благодаря современным кровельным покрытиям вы можете создать качественный защитный слой, который будет исправно выполнять свои функции на протяжении длительного периода. Кроме того, у вас появится возможность обустроить получившуюся плоскость под свое усмотрение.
