У многих людей в Москве есть квартира в доме панельного типа. Возведение таких зданий не отнимало много времени, что позволило обеспечить жильем большую часть населения российской столицы. Однако все с течением времени приходит в негодность, в том числе и инженерные коммуникации в старой постройке. Неудивительно, что замена проводки в панельном доме сегодня интересует многих людей. Поменять электропроводку в квартире можно даже своими руками, если придерживаться некоторых рекомендаций.

Почему нужно менять электропроводку квартире?

Полная замена электропроводки в старой квартире может понадобиться в различных ситуациях. Со временем у выключателей и розеток истекает эксплуатационный срок. Помимо того, может использоваться мощная техника, поэтому старая проводка в панельном доме или хрущевке может не выдержать такой нагрузки. Она начнет плавиться и искрить. Задумывая капитальный ремонт в частном доме или квартире, необходимо хорошо подумать о проведении электротехнических работ.

Электропроводку нужно поменять, если:

• оголилась старая изоляция
• используется техника, которая требует высокую мощность электропроводки (алюминиевые провода не выдержат нагрузки)
• провода потрескались или потеряли свойства
• в коробке щитка часто выбивает пробки
• мигает и гаснет свет в комнатах
• искрятся розетки
• невозможно подключение нескольких приборов сразу (например, кондиционера и плиты)
• устанавливаются теплые полы, подвесной потолок

Электромонтажные работы, выполненные своими руками, позволяют перейти с однопроводной электропроводки в панельном доме на трех- и пятипроводную.

Как проходит проводка в панельном многоэтажном здании?

Чтобы демонтаж/монтаж проводки был более простым процессом, при возведении построек такого типа делали специальные каналы. Специалистам нужно было лишь протянуть через них кабель для обустройства электрической сети в помещении.

Безусловно, последовательность расположения каналов является разной для домов различных серий. К сожалению, на схемах она обычно не указывается. Именно поэтому найти их размещение трудно.

Каналы пролегают не только в стенах, но и по потолку. Кроме того, старая электропроводка может пролегать в местах соединения потолочной и стеновой панели. Зачастую здесь со временем образуется полость, которую заполняют штукатуркой. Еще одним местом, где мастера могли «спрятать» электропровод, становится межпанельный шов.

Обычно в качестве проводки в панельных домах использовался алюминиевый провод. Максимальный срок его эксплуатации - 25 лет. Это еще раз подтверждает необходимость замены старой проводки и установки новой.

Помимо этого необходимо сказать, что раньше разводку делали двумя линиями: для энергоснабжения розеток и для питания осветительных приборов (люстры, светильники и др.). Отдельный электрокабель вел к плите. В наше время так делать не стоит.

Замена электропроводки в панельном доме: подготовка

Прежде чем менять в квартире электропроводку, необходимо тщательно подготовиться. Нужно достаточно большое количество специального инструмента:

• перфоратор с комплектом сверл, коронкой. При помощи сверл можно сделать отверстия для дюбелей, а коронка необходима для высверливания подрозетников
• отвертка (минусовая/плюсовая)
• рулетка для проведения измерений
• бокорезы и пассатижи
• зубило и молоток
• шпатель для крепления электропроводов и коробок
• паяльник
• индикатор

Также необходимо купить материалы: монтажные коробки, дюбели, розетки и выключатели, изоленту, алебастр, клеммники, проволоку с сечением 1,5 мм.

Не важно, панельный дом или кирпичный, трудозатраты по замене проводки своими руками будут примерно одинаковы. Однако если нет свободного времени, лучше сразу отказаться от затеи и отдать предпочтение компании или частному мастеру, которые проводят электромонтажные работы. Квалифицированный электрик сможет выполнить работу более оперативно. Хотя, если хочется все сделать своими руками и позже гордиться результатом, можно выполнить демонтаж и монтаж внутренней электросети самостоятельно.

Особенности замены проводки в панельном доме

Первое, что следует запомнить: для штробления не подходят несущие стены. Этого не следует делать не только в панельном доме, но и в хрущевке. Хотя это касается только штробления в горизонтальном направлении. Такие штробы могут существенно ослабить конструкцию панели, ее способность выдерживать большие нагрузки.

Монтаж новой электропроводки в жилых помещениях должен производиться в старые штробы. Если количество штроб недостаточное, или нужно выполнить монтаж светильников в новых местах, проводку необходимо вести поверх стен, а затем зашить гипсокартоновыми листами. Безусловно, площадь квартиры от этого станет меньше, но в противном случае придется оставлять проводку открытой.

В процессе монтажа обшивки, уже после штробления стены, используются установочные и распределительные коробки. Проще менять открытую электропроводку, чем скрытую. Чтобы сделать штробу, необходимо просверлить канал, используя штроборез или перфоратор, глубиной около 10 мм. С использованием дюбелей или алебастра там закрепляется проводка. Углубления для подрозетников не должны превышать 45 мм.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание - несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить - крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап - проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток - 30 см, выключателей - 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета - одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Схема запутанной электропроводки в квартире «панельки» не так страшна, как может показаться. Скучная типовая схема, те же провода, как и везде… Можно смело производить своими руками ее замену в экстренном случае или при капитальном ремонте. Для начала проведения работ не помешает ознакомиться с правилами монтажных работ с электроприборами и возможностью поражения человека электротоком.

В городе и на улице N

Панельные дома, образца N-го года строили по типовым проектам, которые предполагали разводку алюминиевого кабеля с одинарной изоляцией сечением 2,5 мм.кв, в лучшем случае это был кабель сечением 4,0 мм.кв.

Разводку электропроводки в типовом панельном доме осуществляли покомнатно. На практике это означало размещение кабеля по традиционной схеме: «коридор-ванная-кухня» и «комната-комната». Номинал автомата на входе составлял 16 А.

Причем, электропроводка панельного дома имела разводку, которую разветвляли по нескольким вариантам:

В специальных штробах заводского изготовления в бетонной плите панели

Замурованной в стяжку панели.

Оба варианта разводки проводили электрическую проводку по полу или потолку. По стенам провода к потребителю поднимались или опускались в скрытых канавках или шли поверх плит, скрытые штукатуркой и обоями в цветочек. С течением времени и в процессе эксплуатации квартиры в панельном доме электропроводка многократно подвергалась аварийным ситуациям (затопление водой соседями сверху или непреднамеренное повреждение при проведении ремонтных работ).

Многострадальная электропроводка служила десятилетиями, но выходила из работоспособности, в самый критический и неподходящий момент. Поэтому, необходимо быть подготовленным для экстренной замены электропроводки в квартире.

Как правильно осуществить электропроводку в доме?

Делаем проводку в панельном доме

Оптимальным вариантом замены проводки является разработка новой принципиальной схемы разводки и замена алюминиевых проводов на медные провода с установкой автоматов. Необходимо помнить, что регламентом замены проводки в панельных типовых домах запрещено устройство штроб под размещение в стеновых плитах.

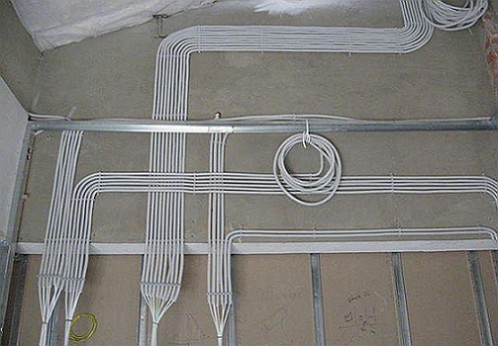

Прокладку кабеля производят открытым способом, используя кабель-каналы.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).

При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

Выбора сечения кабеля и типа проводника

Заземления бытовых приборов

Мощности приборов

Применения защиты.

Составляем схему электропроводки в панельном доме

Рекомендуется произвести схему электропроводки с учетом групп потребителей. Это группы: «розетки», «освещение» и «мощные электроприборы». Например, группа «розетки» предназначена для проведения и монтажа штепсельных розеток в комнатах.

Размещение розеток необходимо производить в помещении в местах наибольшей комфортности с возможностью подключения переносных бытовых приборов. Для удобства розетки на схеме объединяют в группы по несколько штук и подводят кабель медный марки ВВГнг 3*2,5. В отличие от старой схемы подключения, розетки подключают с помощью ответвительных распредкоробок.

Для каждой отдельной группы необходим автомат мощностью 25 А.

В группу «освещение» должны входить провода для освещения комнат. Подключение группы освещения осуществляют с помощью кабеля ВВГнг 3*1,5 и автоматический выключатель 10 А.

Для мощных стационарных электроприборов ванной и кухни потребуется проводка отдельных линий и автоматические выключатели с подбором под ток. Для этого используют медные проводники сечением 4 мм.кв.

Выбор сечения кабеля электропроводки

Напомним, что выбор сечения кабеля необходимо подбирать с запасом по току, исключая возможность нагрева электропроводки. Для электропроводки можно использовать одножильные кабели марки ВВГ и ВВГнг или многожильные – ПВС и ПБПП. Для трехфазной сети предпочтение отдают кабелю с четырьмя жилами ВВГнг.

подсчет длины кабеля

Подсчет длины кабеля для электропроводки производят согласно замеру длины расположения. Это означает, что будет необходимо произвести замер расположения для общего количества бытовых электроприборов, включая точки освещения. Итоговая цифра длины кабеля умножается на стандартный запас, который составляет 15% (погрешности при замерах и расчетах).

После подсчета длины кабеля электропроводки определяют ее приблизительную стоимость. Если кабель выбирают однотипный, то в общую стоимость электропроводки включают стоимость розеток, диффавтомата, УЗО и выбирают способ монтажа электропроводки.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так -как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N - это рабочий ноль. L1,L2,L3 - это номера фаз. PE - это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита
   2. Зажимные элементы нулевых рабочих проводников
   3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
   4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
   5. Выключатель дифференциального тока (УЗО)
   6. Автоматы
   7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует , по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели - 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Мы подбираем качественное оборудование, материалы и выполняем разводку электропроводки под ключ. Гарантия – от 3 лет.

Если электрические провода прослужили более 25-30 лет, то при ремонте нужно проложить новые. Тем более, ранее в старых домах для этого использовали алюминиевые кабели. Их срок службы менее 20 лет.

Электрические «ужасы» старого панельного дома, которые нужно заменить

Мастера компании «ВТС» выполняют замену проводки скрытым методом. В панелях уже имеются заводские штробы и отверстия, но они зачастую не совпадают с нужным для хозяев расположением. При этом штробить несущие стены и панельные перекрытия строго запрещено. Мы не нарушаем правил. Наши электрики прокладывают новые провода под слоем штукатурки, под облицовкой из гипсокартона или в стяжке пола.

Даже в новых домах нужно заменить штатную электропроводку

Мы выполняем быстрый монтаж – прокладывание кабелей в гофрированных трубках по потолку при помощи скоб. Потом коммуникации скрывают натяжными полотнами или конструкциями из ГКЛ.

Выполнение монтажных работ

• Запрещено устранять частое срабатывание автоматов в щите установкой защитного оборудования, рассчитанного на большую мощность. Так проводка быстро выходит из строя. Ее нужно менять.
• Удельная нагрузка на электроточку сейчас выше, чем это было учтено при проектировании десятки лет назад. Новое электрооборудование – высокомощное. Его работа вызывает повышенный нагрев старой проводки.
• Мы советуем менять проводку при капитальном ремонте дома. Электросеть будет проложена именно, как это необходимо вам. Вам нужно несколько розеток в определенном месте на стене, где будет стоять стол? Нет проблем. Неспешно обойдите все комнаты и составьте схему расположения электроточек. Тщательное выполнение этого этапа позволит удобно подключить электроприборы, чтобы потом не пришлось тащить удлинитель через комнату.
• При капитальном ремонте создают оптимальную планировку для проживания в современной квартире. Мастера выполняют необходимый демонтаж перегородок, старых коммуникаций. Это наилучшее время для замены электропроводки в панельном доме.

Все монтажные работы по замене электропроводки в панельных домах выполняют наши профессиональные электрики. Не рискуйте, собираясь пригласить мастеров-самоучек или компании, предлагающие низкие цены. Такие «специалисты» гарантировано обеспечивают проблемы с проводкой в будущем. Выбирайте только профессионалов. Звоните, заказывайте замену электропроводки. Новая проводка прослужит не менее 50 лет!

Монтаж электропроводки в жилом доме

Казалось бы какие трудности могут возникнуть при монтаже электропроводки в панельном доме? Поменять проводку в комнате — это же легко! Однако на деле возникают многие вопросы, ответить на которые могут только специалисты. И как поменять проводку в квартире своими руками будет не последним. На практике часто появляется необходимость в дополнительных выключателях и розетках, к которым будут подключаться новые приборы. А раз так, то и сечение проводов стоит пересмотреть для того, чтобы учесть возросшую нагрузку на сеть.

Монтаж электропроводки в СИП доме. Планирование и расчет.

Этот этап крайне важен. Если сделать все правильно, то мы получим надежную сеть, и проводка в панельном доме будет служить многие годы. В ином же случае возможно неполадки в работе, придется все переделывать.

Разводка электропроводки в квартире схема

Схема проводки в панельном доме обязательно должна учитывать количество точек электроснабжения. Для составления схемы нужно знать количество электроприборов в каждой комнате. Их нужно разделить на временные и постоянно включенные в сеть. Тут придется искать компромисс между удобством и стоимостью. Не стоит забывать и о правилах, согласно которым в квартире должно быть не менее 3 розеток на кухне и по одной розетке на каждые полные 6м2 жилых комнат.

Расчет нагрузки каждой электроточки будет следующим этапом. Сначала рассмотрим розетки. Оптимальным решением станут розетки, предназначенные для определенного бытового прибора. Тут поможет паспорт, откуда мы и возьмем значение номинального тока. Для получения номинальной мощности сети освещения достаточно суммировать мощность всех ламп.

Выбор сечения проводов. Тут нет нечего сложного. Зная способ монтажа проводки (для панельных домов и хрущевок это чаще скрытая проводка), а также нагрузку, которую рассчитали заранее, идет выбор кабеля. Для осуществления выбора нам достаточно знать количество жил провода, способа прокладки и номинального тока.

Как поменять проводку в хрущевке

Окончив с планированием, можно приступать к монтажу. В панельных домах еще на этапе планирования плит предусмотрены специальные швы для прокладки проводки.

Схема электропроводки в панельном доме

Только вот добраться до них бывает трудно.

Прокладка проводки в монтажных швах осуществляется, когда до плит удалось добраться. Чтобы электропроводка под стеновые панели попала, надо разобраться со старой проводкой. Если у вас уже голые стены, то в местах расположения электроточек должны быть провода, уходящие в стены. Если эти провода появляются из стены где-то между швом панели и потолка, то есть шанс им воспользоваться. Когда старая проводка обнаруживается только у распределительного щитка, это значит, что она имеет несколько изгибов и протянуть по этому же месту новый провод не получится.

Штробление стен процесс трудоемкий, не смотря на то, что современные рынки предлагают такие инструменты как штроборезки, которые способны выполнить красивые и глубокие штробы всего за несколько минут. Обычно же приходится использовать перфоратор и сантиметр за сантиметром вгрызаться в стену. Чтобы хоть немного упростить работу можно использовать швы между плитами. Обычно они имеют не столь плотную структуру и достаточно легко поддаются. Для закрепления провода в штробах можно использовать алебастр. Сейчас набирают популярность прокладка провода в стяжке, под плинтусами и другими методами. Так что варианты есть.

Панельные дома, строившиеся в большом количестве в середине прошлого века, давно перешли в разряд старой застройки. Поэтому их инженерные коммуникации, в том числе электропроводка, уже сейчас нуждаются в замене и модернизации. Для таких работ лучше всего пригласить опытного электрика, но многих жильцов продолжает интересовать вопрос, как поменять проводку в панельном доме самостоятельно?

В каких случаях необходима замена?

За годы, прошедшие со времени сдачи в эксплуатацию панельных домов, разительно изменилось потребление электроэнергии. Появились более мощные бытовые приборы, а старые выключатели и розетки отработали свой эксплуатационный срок. Старая проводка перестала справляться с возросшей нагрузкой. Поэтому при выполнении капитального ремонта стоит решиться на проведение электротехнических работ.

Электропроводка требует обязательной замены в случае:

• оголения старой изоляции;
• применения мощной бытовой техники;
• частых выбиваний пробки;
• невозможности подключения нескольких электроприборов одновременно;
• установки тёплых полов или подвесных потолков.

Сложности демонтажа проводки

Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.

Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:

• Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
• Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
• Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
• Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.

Выполнение монтажных работ

Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.

Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.

Необходимо учитывать и другие противопожарные и строительные нормы:

• разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
• ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели - на высоте 90 см;
• розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
• количество розеток в жилом помещении рассчитывается исходя из общей площади помещения - одна розетка на 6 м 2 , при этом на кухне не должно быть менее 3 розеток;
• санузел оборудуют розетками с влагозащитой;
• при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
• проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.

Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.

Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90 0 . Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.

Можно ли обойтись без штробления?

Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.

И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.

Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.

После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.

У открытой проводки имеются свои недостатки:

• повышенные расходы на приобретение крепёжных и других материалов;
• незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.

Частичная замена электропроводки

Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.

Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.

Определяем расположение проводки в панельном доме

Кабель обрезают в месте перелома, зачищают жилы и подключают их к розетке. Если провода недостаточно, к старым проводам подсоединяют новый. Исправленную розетку закрепляют в подрозетнике, после чего она готова к эксплуатации.

Особенности монтажа проводки на полу и потолке

В связи с использованием новых ремонтных технологий иногда возникает потребность прокладки электропровода на горизонтальных поверхностях — на потолке или на полу.

Если Вы планируете установить, например, натяжной потолок, прокладывайте провода на потолке, используя, например, кабель NYM с тройной изоляцией. Также можно применять кабеля ВВГ или ВВГнг, оболочкой для которых может служить гофрированная труба. В качестве элементов крепления используют дюбель-хомуты или закрепляют гофрированную трубу с помощью специальных клипс.

Под деревянным настилом пола провода укладывают в металлических или металлогофрированных трубах. Проводка прокладывается в стяжке? Допустимо применять гофр. трубы из ПВХ.

Ни на полу, ни на потолке не допустимо наличие распределительных коробок, так как после выполнения отделочных работ к ним не будет доступа. Если произойдёт какая-нибудь поломка или сбой в контактных соединениях, будет крайне сложно произвести ремонтные работы и устранить возникшую неисправность.

Электропроводка в квартире: схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире: как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

• в пластиковый короб;
• в гофрированную трубку;
• просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом.

Замена проводки в панельном доме - работа без грязи и пыли

В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

• провода с медным сечением;
• выключатели и розетки;
• дополнительную изоляция, если Вы её используете;
• установочные коробки в виде пластиковых стаканов;
• соединительные клеммы для проводов;
• клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

• определение количества необходимых изменений;
• просчёт количества материала и его покупка;
• подготовка помещения, путём демонтажа старых проводов;
• укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

Какая схема проводки в квартире?

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами.

Как правильно выполняется проводка в квартире своими руками?

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

Как проложена электропроводка в панельном доме?

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

Какая может быть схема разводки электропроводки в квартире?

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

Какие существуют варианты прокладки электропроводки?

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

Чем отличается прокладка электропроводки в новостройке?

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

Какая схема расчета электропроводки?

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

Еще 15 - 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире - дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований - СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 - 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 - 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 - 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 - 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая - от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы - это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько - параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, - это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U ;

где P - суммарная мощность всех используемых приборов (Ватт), U - напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 - 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый - если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй - делается неглубокая штроба для проводки. Третий - проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 - 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила - фаза, подключается к низу УЗО, синий - ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой - заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера - дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.
