Схема двухтрубной системы отопления с нижней разводкой. Двух контурное подключение системы отопления
Среди множества способов разводки тепловых магистралей по дому наиболее распространена система отопления двухтрубная. Она практична, надежна в работе и несложна в исполнении, особенно если применять современные материалы для монтажа радиаторов и магистралей. При желании рядовой пользователь сможет собрать такую систему отопления своими руками, не привлекая монтажников, чье выполнение зачастую не блещет качеством.
Общее представление и сфера применения
В отличие от однотрубной разводки 2-х трубная система отопления нацелена на подачу во все отопительные приборы теплоносителя одинаковой температуры. К радиаторам подводится 2 отдельных трубопровода, по одному горячий теплоноситель движется от котла к батареям, а по другому остывшая вода возвращается обратно. Схема двухтрубной системы отопления предусматривает, что подводки отопительных приборов подключены к обеим ветвям.
Как правило, перемещение воды в двухтрубных системах отопления осуществляется с помощью циркуляционного насоса. Это позволяет сделать трубопроводную сеть любой сложности и разветвленности, чтобы обеспечить обогрев самых отдаленных помещений. Но при необходимости схема делается и самотечной, без применения насоса. Применяются трубы большого диаметра, прокладываемые открытым способом с уклоном не менее 10 мм на 1 м длины трубопровода. Двухтрубная система отопления частного дома отличается следующими преимуществами:
- надежностью в эксплуатации;
- эффективностью, обусловленной подачей в отопительные приборы воды с одинаковой температурой;
- универсальностью, дающей возможность прокладывать ветви теплоснабжения открытым и закрытым способом;
- удобством балансировки;
- возможностью автоматического регулирования термостатическими вентилями;
- относительной простотой ведения монтажных работ.
Благодаря универсальности схемы сфера, где возможно использование двухтрубного отопления, очень широка. Это гражданские здания любого назначения и этажности, а также производственные цеха и административные корпуса.
О способах прокладки труб
При организации обогрева частных домов чаще всего используется тупиковая схема двухтрубной системы отопления. Группа радиаторов присоединяется к 2 магистралям поочередно - от первого до последнего прибора.
Потребный расход воды в каждом радиаторе обеспечивается путем предварительной балансировки и автоматическим регулированием с помощью радиаторных вентилей с термоголовками.
Помимо тупиковой схемы, широко применяются и другие виды разводок:
- попутная (петля Тихельмана);
- коллекторная схема разводки.
При попутной разводке нет первых и последних радиаторов, эта горизонтальная двухтрубная система отопления представляет собой кольцо, питающее теплоносителем группу отопительных приборов.
Батарея, первая по счету на подающей магистрали, является последней на обратном трубопроводе. То есть теплоноситель на подаче и в обратке движется только вперед, а не навстречу друг другу (попутно). Благодаря тому, что вода в петле проходит одинаковое расстояние, двухтрубная горизонтальная система отопления с попутным движением изначально является гидравлически уравновешенной.
Сильная сторона коллекторной системы отопления с нижней разводкой заключается в двухтрубном подключении каждого отопительного прибора к одному распределительному узлу - коллектору. Такие используются в организации водяного напольного обогрева. Прокладка отдельных ветвей к каждой батарее осуществляется скрытым способом в стяжке либо под деревянным напольным покрытием. Регулирование и балансировка выполняется в одном месте - на коллекторе, оснащенном специальными вентилями и расходомерами (ротаметрами).
В соответствии с современными требованиями к дизайну интерьеров в домах чаще всего используется отопление с нижней разводкой, позволяющее прятать трубы в стены и полы либо вести их открыто над плинтусами. Двухтрубная система отопления с верхней разводкой, когда подающая магистраль располагается под потолком либо на чердаке, востребована при организации самотечных сетей. Тогда нагретый теплоноситель поднимается под потолок прямо от котла, а затем по горизонтальной трубе расходится по батареям.
По рабочему давлению в сети схемы делятся на 2 вида:
- Открытые. В верхней точке системы установлен расширительный бак, сообщающийся с атмосферой. Давление в этой точке нулевое, а возле котла равно высоте водного столба от верха до низа отопительной сети.
- Системы отопления закрытого типа. Здесь теплоносителю придается избыточное давление в размере 1-1,2 Бар, а контакта с атмосферой нет. Закрытый расширительный бачок мембранного типа располагается в нижней точке, рядом с источником тепла.
Разводки двухтрубных систем бывают горизонтальными и вертикальными. При вертикальной схеме обе магистрали превращаются в стояки, принизывающие межэтажные перекрытия в местах установки отопительных приборов. Характерно, что теплоноситель к стоякам все равно подается горизонтальными коллекторами, проложенными в нижней либо верхней части дома.
Правила выбора
Касательно выбора подходящей системы отопления существует несколько общих рекомендаций:
- при ненадежном электроснабжении дома, когда циркуляционный насос часто отключается, нет альтернативы двухтрубной тупиковой схеме с верхней разводкой;
- в зданиях малой площади (до 100 м?) будет уместна тупиковая или попутная двухтрубная система отопления с нижней разводкой;
- монтаж вертикальных стояков делают в многоэтажных зданиях, где планировки каждого этажа повторяются и радиаторы стоят в одних и тех же местах;
- в коттеджах и деревянных домах большой площади с высокими требованиями к интерьеру принято устраивать коллекторную систему с прокладкой ветвей под полами.
Все возможные варианты предусмотреть невозможно, их слишком много. Чтобы выбрать оптимальный, домовладельцу рекомендуется изобразить схему расстановки батарей, запитать их на бумаге различными способами, а затем выполнить расчет стоимости материалов.
Прежде чем взяться за монтаж двухтрубной системы отопления, необходимо подобрать трубы подходящего диаметра.
Для тупиковой сети небольшого дома, где планируется принудительная циркуляция теплоносителя, это сделать несложно: на магистрали принимается труба диаметром 20 мм, для подводок к радиаторам - 16 мм. В двухэтажном доме площадью до 150 м? требуемый расход обеспечат трубы диаметром 25 мм, подводки остаются такими же.
При коллекторной схеме подводки выполняются трубами 16 мм, а прокладка магистралей к коллектору выполняется из трубопроводов 25-32 мм в зависимости от площади этажей. В остальных случаях за расчетом рекомендуется обращаться к специалистам по проектированию, они помогут выбрать оптимальную схему и размеры всех ветвей.
Для монтажа отопления дома своими руками следует подобрать трубы из подходящего материала из перечня:
- Металлопластиковые трубопроводы. При сборке на компрессионных фитингах не требуется специальных инструментов, только ключи. Более надежные прессовые соединения выполняются клещами.
- Сшитый полиэтилен. Данный материал тоже соединяется компрессионными и прессовыми фитингами, а трубы Rehau - методом расширения и натяга фиксирующего кольца.
- Полипропилен. Наиболее дешевый вариант, но требующий некоторых навыков сварки стыков и наличия сварочного аппарата.
- Гофрированная нержавеющая труба стыкуется зажимными фитингами.
Трубопроводы из стали и меди не рассматриваются, поскольку сделать из них отопление под силу не каждому, здесь требуется умение и опыт. Сборка системы производится начиная от котла с последующим присоединением радиаторов и запорной арматуры.
По окончании сеть проверяется на герметичность с помощью опрессовочного насоса.
pikucha.ru
2-х трубная система отопления – особенности, виды и нюансы монтажа
Отопление частного дома » Монтаж отопления » Схемы систем отопления
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_5.jpg)
Монтаж системы отопления
Как сделать систему отопления так, чтобы она удовлетворяла вашим требованиям относительно комфортного проживания, да и учитывался показатель экономичного подхода к реализации монтажа данной системы? Чтобы ответить на этот вопрос, придется разобраться в видах отопительных систем, а точнее сказать, в схемах разводки труб по отопительной магистрали. Сразу же оговоримся, что таких схем всего две - однотрубная и двухтрубная. Понятно, что в первом случае используется одна труба, которая распределяет теплоноситель по отопительным приборам. Необходимо отметить, что таких схем несколько, и каждая имеет как свои достоинства, так и недостатки. Но в любом случае это самый экономичный вариант в плане использования трубной продукции.
Но тема нашей статьи не касается однотрубной системы отопления. Здесь будем рассматривать двухтрубный вариант, который специалисты считают самым оптимальным, если дело касается любого типа дома (большого, малого, одноэтажного или многоэтажного). Поэтому рассмотрим, какие варианты схем сегодня предлагаются:
- Двухтрубная с нижней разводкой.
- С верхней разводкой.
- Лучевая.
Принцип работы двухтрубной системы
В основе данной схемы заложен принцип движения теплоносителя по цикличному контуру и параллельность соединения радиаторов. То есть - по одному направлению проходят сразу две трубы: подача и обратка. Эти трубы не являются продолжением друг друга - это совершенно разные контуры. Вот почему система имеет такое название. Но вернемся к разделению и будем рассматривать каждый вид отдельно.
С нижней разводкой
Говорить именно об этом виде схемы отопления нужно в том плане, что ее лучше всего использовать в многоэтажном строительстве. Установленные по этажам радиаторы соединяются в одну систему трубами, которые подключены сразу к двум контурам - подачи и обратки. То есть на каждом этаже проводятся сети, соединяющие вход батарей и их выход, но при этом каждый контур является отдельной магистралью, которая соединяется со своим стояком. Это очень важно понять, когда дело идет о монтаже отопления своими руками.
Но, как и любая система, эта имеет свои недостатки и преимущества. К примеру, преимущества:
- Экономия тепла и топлива за счет того, что разводка труб производится в помещении или под напольным покрытием. То есть все лежит в отапливаемом помещении.
- Есть возможность использовать отопление нижнего этажа, если на верхнем идут ремонтные работы.
- Такая система уже может эксплуатироваться после монтажа до завершения всех строительных работ.
- Компактность.
- Есть возможность распределять тепло по всем помещениям в отдельности, контролируя температурный режим и расход топлива.
Варианты подсоединения труб
Не обошлось в данном случае и без недостатков:
- Если сравнивать с однотрубной системой, то в данной приходится использовать почти в два раза больше труб и фитингов.
- Сниженное давление теплоносителя в магистрали подачи.
- Установка кранов Маевского (воздухоотводчиков) на каждой отопительной батарее.
С верхней разводкой
Такая отопительная система является более эффективной в одноэтажном строительстве. Суть принципа действия и схема разводки труб заключается в том, что теплоноситель подается не снизу к радиаторам, а сверху. То есть горячая вода от котла сначала по стояку поднимается вверх, где разводится по трубам, которые подсоединяются к радиаторам. Этот верхний контур проведен по всем комнатам и очень часто выглядит не очень презентабельно, потому что проходит под потолком. Чтобы изменить положение, его проводят в чердачном помещении, но при этом вырастают затраты, которые связаны с утеплением трубопровода. Иногда проводка труб производится под потолочной отделкой, а вертикальные участки труб укладываются в настенные штробы. В общем, варианты найдутся.
Теперь, что касается обратки. Эта магистраль проводится по тем же схемам, что и в остальных видах разводки трубопроводов. Здесь изменений никаких нет. То есть обратный контур проводится по всем комнатам под радиаторами и подключается к отопительному котлу.
Лучевая схема
Разводка по лучевому типу
Специалисты сходятся во мнении, что данный вид разводки является самым эффективным в плане распределения теплоносителя, а, соответственно, и экономии энергоносителя. В чем заключается суть системы? Схема ее не так сложна, как кажется на первый взгляд, но здесь есть один очень серьезный узел, который занимается распределением теплоносителя по приборам отопления.
Еще совсем недавно этот узел не применяли, потому что в нем не было большой нужды. Строительство многоэтажных частных домов велось не в больших объемах, да и топливо было не так дорого, как сейчас. Этот узел называется коллектором. Но хотелось бы сказать, откуда взялось название - лучевая схема. Все дело в том, что разводка труб в данной системе проводилась по схеме верхней разводки, то есть от нагревательного котла вверх поднимался стояк. Его доводили до чердачного помещения, где происходила разводка от стояка на каждый радиатор в отдельности. То есть от одной точки в разные стороны отходили ветви, или лучи, поэтому такую систему и назвали лучевой.
Сегодня, конечно, многое изменилось. Лучевая система осталась, но в данном случае стал использоваться коллектор, поэтому многие специалисты и потребители стали ее называть коллекторной. Но суть и принцип действия остался тот же. Как же работает данная система в настоящее время? Стояк также выводится в чердак, где и устанавливается коллекторный узел, к которому подсоединяется вертикальная труба. Сам коллектор представляет собой узел, состоящий из труб с установленными отсекающими вентилями или кранами. Это делается для того, чтобы можно было без проблем отсечь любую магистраль, если потребовался ее ремонт.
Почему эта система является самой эффективной? Во-первых, отметим распределение по приборам отопления от одной точки, из которой теплоноситель выходит с одинаковой температурой. А значит, температура каждой батареи тоже будет одинаковой. Во-вторых, можно регулировать через коллекторный узел температуру каждого радиатора, прикрывая или открывая отсекающий вентиль на узле. В-третьих, есть возможность контролировать не только температуру в каждом отопительном приборе, но и потребление топлива в отопительном котле. Если уменьшить температуру в комнатах, которые используются редко, то можно перенаправить теплоноситель в те комнаты, в которых вы бываете чаще всего.
Единственный недостаток этой схемы разводки труб - это их большое количество, а, соответственно, большие затраты на их приобретение и монтаж. Особенно трудоемким будет монтаж закрытой системы отопления, где придется штробить стены для каждого подводящего стояка к радиаторам.
Исключительность двухтрубной системы
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_6.jpg)
Сложная разводка отопления
Давайте рассмотрим различия двух систем в плане их эффективной эксплуатации. К примеру, однотрубная схема. Есть в ней один достаточно большой недостаток - радиаторы, которые расположены ближе к котлу, нагреваются сильнее, чем те, которые расположены в конце схемы. Это достаточно серьезный минус. Правда, сегодня с такими проблемами стали справляться. Каким образом? Вариантов два. Первый - увеличить количество секций на последних радиаторах, то есть увеличить площадь теплоотдачи. Второй - установить в систему циркуляционный насос, который создаст небольшое давление и увеличит скорость движения теплоносителя.
И тот, и другой способы являются затратными. В первом случае придется вложить на первоначальном этапе, но не факт, что радиаторы смогут, как положено, отапливать комнаты. Во втором случае придется постоянно платить за потребленные киловатт-часы электроэнергии. Расход небольшой, но все же. К тому же такая система становится энергозависимой, что тоже нехорошо.
Если грамотно смонтировать двухтрубную систему отопления, то можно добиться равномерного распределения теплоносителя без дополнительных приспособлений и установок. Единственное, на что обращают внимание специалисты, это большое количество воды, которое требуется в такой схеме. Поэтому совет - используйте трубы чуть большего диаметра.
Заключение по теме
Как видите, 2 х трубная система отопления имеет несколько вариаций разводки. Чтобы выбрать необходимую именно для вашего дома, нужно правильно подойти к решению нескольких задач. А именно - сопоставить размеры дома с отоплением, правильно распределить тепло по комнатам, выбрать материалы и все это сопоставить с бюджетом, выделенным на сооружение отопления.
Похожие записи
Комментарии и отзывы к материалу
gidotopleniya.ru
Двухтрубная система отопления: основные понятия
Что скрывается за терминами «однотрубная и двухтрубная система отопления»? Зачем нужен и какими понятиями оперирует гидравлический расчет двухтрубной системы отопления?
Какими бывают системы этого типа? Постараемся разобраться.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_7.jpg)
Принципиальная схема врезки отопительных приборов для двухтрубной системы.
Что это такое
Начнем с определений.
- Однотрубная система отопления - простое кольцо между запорной арматурой подачи и обратки в элеваторном узле или между выходом и входом котла. Одна труба, параллельно которой (или размыкая ее, что в корне неправильно, но практикуется) врезаны отопительные приборы.
У многоэтажного дома таких колец может быть несколько, по одному на каждом этаже или даже в каждой квартире. Чаще, однако, таким образом отапливаются одноэтажные коттеджи.
- 2-х трубная система отопления подразумевает наличие двух трубопроводов по всему отапливаемому периметру помещений. Отопительные приборы врезаются между ними, создавая гидравлические перемычки и гася перепад давления.
Это порождает ряд проблем; однако при правильно сконфигурированной системе отопления даже при очень большой площади дома и огромном количестве отопительных приборов их температура может быть примерно одинаковой. Именно поэтому в многоквартирных домах чаще всего мы видим эту схему.
Однотрубные и двухтрубные системы отопления различаются сложностью разводки и расходом материала. Понятно, что две трубы обойдутся дороже.
Завоздушивание системы отопления - читайте здесь.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_8.jpg)
Разводка сложнее, расход материала - больше.
Какими они бывают
Вертикальные и горизонтальные
В сущности, все понятно из названия. Подающая и обратная трубы расположены параллельно перекрытиям или вертикально; радиаторы все так же врезаются между ними.
Однако же то, что мы видим в большинстве современных многоквартирных домов - два розлива в подвале и соединяющие их стояки, которые разрываются отопительными приборами - это двухтрубная горизонтальная система отопления.
А вот если те же радиаторы врезать не в разрыв стояка, а между подающей и обратной ниткой (стояки при нижнем розливе соединяются перемычкой на верхнем этаже или на чердаке попарно) - то прямо-таки волшебным образом у нас получится двухтрубная вертикальная система отопления.
Однако: работать ЭТО уже не будет - типовая 2-трубная система отопления на такую врезку не рассчитана.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_9.jpg)
На фото - врезка конвектора в горизонтальную двухтрубную отопительную систему.
Тупиковые и попутные
Если теплоноситель из подающего трубопровода, пройдя радиатор, продолжает по обратке движение в том же направлении - это попутная двухтрубная система. Если после приборов отопления направление меняется - тупиковая.
Тут выбор схемы определяется, прежде всего, наличием дверных проемов, которые трудно обойти трубами: если они есть - проще вернуть воду от радиаторов той же дорогой, которой она поступала в них.
С верхним и нижним розливом
В одноэтажном доме двухтрубная и однотрубная системы отопления в равной степени могут быть разведены и под полом, и по чердаку. В многоэтажном, как уже говорилось, чаще всего применяется двухтрубная с нижней разводкой обеих труб. Стояки, соединенные наверху попарно - перемычки между ними.
С точки зрения удобства обслуживания и безопасности в плане возможных затоплений квартир такая система, безусловно, удобнее. Однако если вынести подающий трубопровод на чердак - мы получим большой пряник: удобство запуска.
Инструкция по запуску сброшенной системы с нижним розливом выглядит так:
- Медленно открываем задвижку на обратном трубопроводе и ждем, пока система заполнится водой. Медленно - чтобы избежать гидроударов и отрыва радиаторов.
- Открываем задвижку на подаче.
- В следующие несколько дней имеем большое и светлое чувство с постоячным стравливанием воздуха из перемычек в квартирах. Пока в стояках стоят воздушные пробки - циркуляции нет.
В случае же верхнего розлива мы проделываем первые две операции, затем поднимаемся на чердак к расширительному бачку и открываем воздушник на нем. Или даже открываем выведенный в подвал с чердака сбросник. И - о чудо! - батареи становятся горячими.
Опрессовка системы отопления - гарантия теплой зимы - читайте здесь.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_10.jpg)
Принципиальная схема системы с верхним розливом. Уклон нужен для того, чтобы весь воздух был вытеснен в расширительный бак.
С естественной и принудительной циркуляцией
В общем случае для циркуляции в многоквартирном доме используется либо перепад давлений между нитками теплотрассы, либо работа одного или нескольких циркуляционных насосов.
Двухтрубная система отопления с естественной циркуляцией в случае дома с одним-тремя этажами возможна, но требует выполнения двух условий:
- Верхний розлив. Подача вынесена на чердак.
- Подающий и обратный трубопроводы имеют ДУ не меньше 32 мм. Больше - лучше.
Первое требование связано с тем, что при верхнем розливе мы получаем готовый разгонный коллектор: нагретая котлом вода с меньшей плотностью устремляется вверх и оттуда самотеком опускается через радиаторы или конвектора, отдавая им тепло.
Второе - с гидравлическим сопротивлением трубопровода. Стенки создают определенное сопротивление току воды, и оно тем больше, чем меньше диаметр трубы. А перепад, приводящий воду в движение, при естественной циркуляции совсем мал.
Совет: если вы собираетесь монтировать использующее естественную циркуляцию двухтрубное отопление частного дома своими руками, стоит остановить свой выбор на полимерных или металлополимерных трубах. Они имеют минимальный так называемый коэффициент шероховатости и при том же перепаде, что и стальные, обеспечат более быструю циркуляцию теплоносителя.
![](https://i1.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_11.jpg)
Полипропилен - это хорошо. А вот заниженный диаметр нижнего розлива - явная ошибка.
Немного о гидравлике
С выбором диаметра труб, схемы разводки и мощности циркуляционного насоса неразрывно связано такое понятие, как гидравлический расчет горизонтальной двухтрубной системы отопления. Он выполняется с целью либо вычислить падение напора на заданном участке, либо рассчитать необходимый диаметр трубопровода.
Мы намеренно не станем приводить полное описание методов и формул, по которым может быть выполнен гидравлический расчет двухтрубной горизонтальной системы отопления: поверьте на слово, они ВЕСЬМА сложны и дают довольно большие погрешности.
Упомянем лишь основные факторы, влияющие на расчеты.
- Шероховатость поверхности труб. Она наибольшая у асбестоцемента и стальной трубы после длительного периода службы благодаря большому количеству ржавчины и отложений.
Наименьшую шероховатость имеют, как уже говорилось, полимерные и металлополимерные трубы. Что особенно радует - сопротивление полипропилена и сшитого полиэтилена движению воды со временем не меняется.
- Увеличения и уменьшения сечения.
- Повороты, радиальные изгибы. Каждый изгиб трубы на несколько градусов увеличивает ее гидравлическое сопротивление.
- Перепад давлений между подающим и обратным трубопроводами.
- Сечение и форма каналов в отопительных приборах.
- Количество отопительных приборов.
- Запорная арматура - тип и количество.
Оптимальная скорость движения теплоносителя - в диапазоне 0,3 - 0,7 метра в секунду.
При меньших значениях мы получим периодическое завоздушивание отопительной системы; кроме того, однотрубная и двухтрубная системы отопления с медленно движущимся теплоносителем будут давать слишком большой разброс температур на отопительных приборах.
При большей скорости отопление станет слишком шумным. Что как минимум столь же неприятно, многократно ускорится эрозия стенок трубы неизбежными абразивными частицами - песком и шлаком.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_12.jpg)
Если все-таки захочется заняться расчетами - коэффициенты шероховатости труб можно взять здесь.
Напоследок - несколько простых практических советов, так или иначе связанных с работой одно- и двухтрубных отопительных систем.
- В одноэтажном доме не стоит усложнять себе жизнь использованием сложных схем. Лучше использовать простую однотрубную систему с циркуляционным насосом и возможностью естественной циркуляции.
- Простое решение проблемы завоздушивания стояков при нижнем розливе - не сбрасывать отопительную систему на лето. Собственно, это предписано нормами эксплуатации жилья: заполненные водой, стальные трубы медленнее разрушаются коррозией.
- Если все отопительные приборы подключены к одному из связанных на верхнем этаже стояков - поставьте на второй стояк вместо заглушки вентиль. Перепустить его и выгнать воздушную пробку можно будет из подвала.
- Для коттеджа с площадью этажа до 150 м2 и принудительной циркуляцией используются трубы ДУ25 мм. Радиаторы врезаются в них трубой меньшего диаметра.
Внимание: не путайте ДУ (внутреннее сечение трубы) и ее внешний диаметр.
- В домах небольшой площади в двухтрубной системе обязательна балансировка отопительных приборов дросселями. Ближние к котлу прижимаются, чтобы расход воды через них не гасил перепад на дальних.
- В многоквартирных домах балансировка достигается другим способом: разницей проходимости между розливами и стояками. Если розлив имеет сечение 80 миллиметров, а стояки - 20, ближние к элеваторному узлу не будут гасить перепад на дальних.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_13.jpg)
Разница диаметров розлива и стояка обеспечивает одинаковый перепад по всей длине розлива.
Заключение
Дополнительную информацию о том, какой может быть горизонтальная двухтрубная система отопления, вы найдете в видео в конце статьи. Теплых зим!
Читайте также статью «Воздушные отопители – автономный обогрев транспорта и временных помещений».
Page 2
Что это такое - однотрубное отопление? Какой должна быть однотрубная система отопления с естественной циркуляцией?
Какие диаметры труб стоит использовать и каким должен быть их материал? Давайте постараемся разобраться.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_14.jpg)
Способ, которым радиатор на фото подключен к котлу, и есть тема нашей статьи.
Что это такое
Однотрубная схема системы отопления подразумевает отсутствие отдельных труб подачи и обратки. Теплоноситель выходит из элеваторного узла или котла и возвращается туда же по одному кольцу, опоясывающему помещение или несколько помещений по периметру.
В противовес ему существует двухтрубная система, в которой каждый радиатор является перемычкой между двумя нитками отопления.
Какой однотрубная система может быть?
Опрессовка системы отопления - надежная ли гарантия теплоты в помещении? Читайте здесь.
Закрытая и открытая
Что это и в чем разница между схемами?
- Закрытая однотрубная система отопления не сообщается с окружающим воздухом и, соответственно, может иметь довольно большое избыточное давление в контуре. При необходимости стравить воздух это делается вручную; объем воды в системе постоянен.
Полезно: сейчас получили распространение автоматические воздушные клапана, которые без вмешательства человека стравливают воздух и перекрывают путь теплоносителю. Благодаря им однотрубная закрытая система отопления запускается простым поворотом вентилей и включением (или растопкой) котла.
- Открытая, в противовес ей, имеет негерметичный расширительный бак, в который вытесняется воздух. Понятно, что такая схема накладывает отпечаток на разводку отопления. В частности, проходящее по периметру дома кольцо должно располагаться выше отопительных приборов - иначе воздух соберется в них.
![](https://i1.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_15.jpg)
Уклон открытой системе отопления нужен с той же целью - чтобы весь воздух был вытеснен в расширительный бак.
Горизонтальная и вертикальная

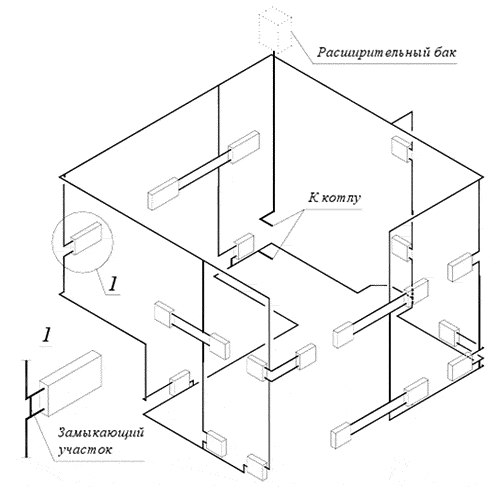

- Однотрубная горизонтальная система отопления наиболее характерна для коттеджа или частного дома. В общем-то, название интуитивно-понятное: кольцевая разводка расположена в горизонтальной плоскости.
- Однотрубная вертикальная система отопления характерна для двух- трехэтажных домов с небольшой площадью этажа. Кольцо, по которому прокачивается теплоноситель, просто разворачивается в вертикальную плоскость. Каких-то других принципиальных отличий у этой схемы нет.
Вертикальные однотрубные системы могут включать несколько параллельных колец, соединяющихся внизу в общий трубопровод, из-за чего такая система подчас не вполне правильно упоминается как однотрубная вертикальная система отопления с нижней разводкой.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_16.jpg)
Выглядит эта схема примерно так.
Проточная и с байпасами
В проточной однотрубной системе ВЕСЬ объем теплоносителя проходит только и исключительно через радиаторы или другие отопительные приборы. По скромному мнению автора, такая система осмыслена лишь в том случае, если кольцо опоясывает ОДНО небольшое помещение и снабжает теплом две-три батареи.
Почему именно так?
Слишком уж велики недостатки такой схемы, которые часто при сравнительном анализе систем отопления описывают как характерные для всех однотрубных систем:
- Регулировка отдельных отопительных приборов невозможна. Стоит прижать дроссель на одном - и все остальные тоже перестанут греть.
- Демонтаж одного радиатора требует полной остановки и сброса системы отопления.
- Разница в температуре между первым и последним радиатором очень велика.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_17.jpg)
Каждый радиатор разрывает закольцовку отопительной системы. Осуждаем.
Система с байпасами использует постоянную циркуляцию основного объема воды через перемычки. Точнее, ОСНОВНОЕ кольцо представляет собой толстую трубу, параллельно которой врезаны, не разрывая ее, отопительные приборы.
Реализованная таким образом, однотрубная схема отопления имеет массу достоинств:
- Циркуляция воды будет быстрой, а перепад температур - небольшим.
- Регулировка отдельного отопительного прибора термоголовкой или дросселем не представляет никаких проблем и никак не повлияет на остальную часть системы.
- Любой радиатор при наличии отсекающих вентилей можно отключить и снять, не останавливая отопления.
Правильно сконфигурированная, такая система крайне отказоустойчива и даже в самые сильные морозы без всякой балансировки не остановится и не будет разморожена. Кроме того, цена материалов минимальна, а все работы по монтажу могут быть легко и в кратчайшие сроки выполнены своими руками.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_18.jpg)
С принудительной и естественной циркуляцией
Принудительная циркуляция - это не обязательно циркуляционный насос. Однотрубная система частного дома, запитанная от подключенного к теплотрассе элеваторного узла, тоже является принудительно циркулирующей: теплоноситель приводит в движение созданный извне перепад давлений.
Естественной принято называть циркуляцию за счет естественного теплового расширения воды. Нагревшись, она устремляется вверх, для чего конструктивной частью самого котла или закольцовки после него делается так называемый разгонный коллектор; а потом самотеком возвращается на повторный цикл нагрева.
Что нужно учесть, когда проектируется однотрубная схема подключения радиаторов отопления в системе с естественной циркуляцией?
- Основное кольцо должно быть большого диаметра. Разумным минимумом будет ДУ32 для дома площадью около 100 м2. Больше - лучше.
Причина в том, что перепад давлений между точками на выходе из котла и на входе в него у нас будет минимальным. Чем меньше диаметр трубы - тем большее сопротивления она оказывает току жидкости в ней.
Внимание: не путайте внешний диаметр трубы и ее ДУ, который примерно равен внутреннему просвету. Просвет трубы с ВНЕШНИМ диаметром в 32 миллиметра, сделанной из полипропилена - всего 20,1 мм, чего явно недостаточно.
Двухтрубная система отопления с нижней разводкой: давайте рассмотрим схему.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_19.jpg)
Здесь сечение трубы занижено. Но мы не осуждаем автора проекта: котел питает всего два радиатора в одной комнате.
- После разгонного коллектора кольцо должно идти к котлу с постоянным уклоном в 5-7 градусов, благодаря которому остывающая вода сможет транспортироваться самотеком.
- Пластиковые и металлопластиковые трубы имеют намного менее шероховатую поверхность, чем стальные. Что еще важнее - эта поверхность со временем не зарастает отложениями, препятствующими току воды в трубе.
Именно поэтому для систем отопления, где не планируется слишком высокая температура теплоносителя, любая инструкция по самостоятельному монтажу настоятельно рекомендует использовать полипропилен, металлопластик или сшитый полиэтилен.
Как смонтировать однотрубную систему в коттедже
Общая схема уже описана. Давайте еще раз повторим основные моменты, чтобы не осталось неясностей:
- Даже если планируется использование циркуляционного насоса, лучше обеспечить нормальную работу отопления за счет естественной циркуляции. Свет иногда отключают, провода в пургу часто рвутся падающими деревьями, а сидеть без отопления в -30 как минимум неприятно.
Способ сделать это несложен: после котла труба разводки резко идет вверх и потом опускается к котлу по периметру дома с 5-градусным уклоном. Труба должна быть достаточно толстой - ДУ32 - ДУ40 мм.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_20.jpg)
На схеме соблюдены все необходимые уклоны.
От автора: более точный гидравлический расчет однотрубной системы отопления оперирует огромным количеством переменных, включая материал труб, радиус и количество поворотов, перепад давлений, количество и тип запорной арматуры и так далее. Кроме того, поверьте на слово - используемые в расчете формулы весьма сложны: закон Бернулли описывает лишь самый простой случай движения потока через ПРЯМУЮ трубу без учета шероховатости ее стенок.
Хорошая для нас новость состоит в том, что в реальном мире расчет гидравлический отопления - однотрубной системы или любой другой - нужен при проектировании многоквартирного дома с целью экономии. Разница в затратах в масштабах госстроительства при снижении диаметра трубы на шаг будет исчисляться миллионами рублей.
В случае небольшого частного дома мы можем позволить себе довериться чужой практике и просто поставить трубу с заведомым запасом по диаметру.
- Радиаторы врезаются параллельно основному кольцу. Для врезки обычно используется труба ДУ20 мм. Никаких сужений основной магистрали между точками врезки радиатора не делается: вода и так будет циркулировать через него.
- Каждый отопительный прибор снабжается дросселем или термоголовкой для регулировки. На второй врезке ставится вентиль, позволяющий полностью отсечь его и при необходимости снять и заменить.
- Радиаторы врезаются снизу с обеих сторон. Не переживайте из-за циркуляции в секциях: практика показывает, что любые отопительные приборы при таком подключении ВСЕГДА греют по всему объему и не нуждаются в промывке.
- При нижней разводке (когда она расположена ниже отопительных приборов) каждый из них снабжается автоматическим воздушным клапаном или ручным воздушником: краном Маевского, вентилем или обычным водоразборным краном. Однотрубная система отопления с верхней разводкой в этом не нуждается: весь воздух будет вытеснен вверх, в расширительный бачок.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_21.jpg)
Образцово установленный радиатор. Виден кран Маевского и отсекающий вентиль на врезке.
- Иногда используется несколько модифицированная схема однотрубной системы отопления проточного типа: вдоль стен укладывается или подвешивается стальная труба большого диаметра (100-150 мм) без врезки каких-либо отопительных приборов.
Она может быть замаскирована декоративным коробом, не препятствующим вентиляции. Схема предельно проста, недорога в реализации и ОЧЕНЬ эффективна в плане обогрева.
Заключение
Дополнительная информация о том, какой может быть и как монтируется горизонтальная однотрубная система отопления - как всегда, в видео в конце статьи. Теплых зим!
Читайте также статью Завоздушивание системы отопления, причины его возникновения и методы устранения.
Page 3
В современных загородных домах, если их нужно качественно и без лишних затрат обогреть, очень часто применяется схема двухтрубной системы отопления.
Несмотря на несколько повышенные затраты материалов и оборудования, двухтрубная система с уверенностью лидирует среди всех существующих сегодня аналогов, ведь отличается уникальными эксплуатационными качествами, производительностью, экономичностью.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_22.jpg)
Двухтрубная система отопления в доме - схема
Двухтрубная система: основные отличия
Двухтрубная система отопления (как можно судить из названия) предполагает использование двух труб. Один из трубопроводов отвечает за подачу нагретого теплоносителя, а другой – отвод той же воды в обратку.
Вода, которая охладилась в каждом из радиаторов, не поступает сразу в другой отопительный прибор, а направляется в котел – для этого и применяется труба обратки.
Как результат работы подобной системы, температура теплоносителя на входе каждого из отопительных приборов практически идентична, что повышает эффективность работы, позволяет использовать радиаторы единого типа.
Установка двухтрубной системы отопления своими руками может производиться несколькими основными способами:
- Горизонтальная схема – отличный выбор для больших по площади помещений, домов со свободной планировкой. Особенностью можно назвать необходимость установки дополнительных циркуляционных насосов для отопления, которые помогут исключить появление воздушных пробок;
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_23.jpg)
Горизонтальная схема подключения системы отопления
- Вертикальная схема - универсальный вариант, который без проблем может применяться в любой недвижимости. Следует отметить, что подключение всех отопительных приборов системы производится поэтажно к единому стояку.
Совет! В ходе монтажа двухтрубной отопительной системы в помещениях с большой площадью лучше всего дополнительно установить дросселя на каждом из радиаторов.
Таким образом, можно будет получить оптимальную температуру в помещении, повысить эффективность отопления.
Основные разновидности двухтрубной системы отопления
С точки зрения направления подачи теплоносителя, двухтрубные схемы отопления можно разделить на два вида:
- Тупиковая двухтрубная схема отопления. Предполагается направление теплоносителя по подающей трубе и обратке в различных направлениях. По своему функционалу данная система отопления напоминает однотрубную, но особенность заключается в параллельном подключении каждой батареи к входящим и исходящим стоякам.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_24.jpg)
Расположение радиатора в двухтрубной системе отопления
Следует отметить, что цена на подобную отопительную систему довольно доступная, подключение ее в дома выгодное. В подобную схему могут помещаться два кольца подачи теплоносителя – одно (короткое) относится к стояку, близкому к котлу, тогда как второе – к удаленному стояку;
- Прямоточная. Движение теплоносителя в этом случае производится попутно. Подобные схемы двухтрубной системы отопления отличаются всеми достоинствами схожих схем обогрева помещений, но в них отсутствуют перепады давления и прочие неприятности.
Схемы двухтрубной системы: характеристики, свойства
Инструкция к любой двухтрубной системе отопления говорит о том, что подобная схема позволяет быстро и эффективно распределить тепло по всему помещению, вне зависимости от его удаления от отопительного прибора.
Температура любого теплоносителя (будь-то вода или пар) остается стабильной и неизменной. Это очень удобно, особенно если речь идет о двух- или трехэтажном доме, а то и вовсе городской многоэтажке.
Следует отметить, что принцип работы современной двухтрубной отопительной системы довольно прост и заключается в использовании определенного принципа: от общей трубы (коллектора системы) теплоноситель поступает к каждому радиатору по отдельности.
Для отвода же теплоносителя, который уже прошел по отопительным приборам, используются трубы «обратки».
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_25.jpg)
Твердотопливный котел, используемый в двухтрубной отопительной системе
Особенность двухтрубных систем отопления (а именно поддержание постоянной температуры в системе) гарантирует более эффективную и точную регулировку температуры в помещениях. При этом (как можно видеть по многим фото и видео) на поэтажно или на каждом радиаторе может устанавливаться отдельный регулятор температуры, что очень удобно.
Параллельное подключение двухтрубной отопительной системы: достоинства
Двухтрубная схема отопления подразумевает только, лишь использование параллельного подключения всех радиаторов в доме. Тем не менее, такое строгое регламентирование никоим образом негативно не сказывается на функциональности системы – даже наоборот, несколько повышает функциональность, отличает от других способов отопления.
Основное достоинство именно параллельного подключения отопительной системы заключается в том, что теплоноситель, нагретый котлом, равномерно поступает в каждый из радиаторов по цепочке. Таким образом, достигается равномерное распределение температуры по всему дому.
![](https://i1.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_26.jpg)
Естественная циркуляция теплоносителя в системе отопления
Элементы двухтрубной системы отопления и регулировки температуры
В состав современной системы двухтрубного отопления входит две основные группы приборов:
- Основные агрегаты. К данной категории относятся различные радиаторы, узлы подключения, термостатические клапаны, регуляторы перепадов давления, запорные вентили и воздухоотводчики. Конечно же, количество и номенклатура приборов могут меняться в зависимости от особенностей помещения и размеров самой системы;
- Приборы для регулировки температурных режимов. В состав двухтрубной отопительной системы обязательно входят аппараты, помогающие производить регулировку температурных режимов. Так, например, среди наиболее востребованных устройств можно выделить: термостатическое оборудование (головки, клапаны), комнатные термостаты и сервоприводы.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_27.jpg)
Терморегулятор двухтрубной системы отопления
Наличие массы основного и дополнительного оборудования – еще одна особенность двухтрубной отопительной системы. При всем этом данный факт является еще и преимуществом, ведь появляется возможность повышения эффективности работы отопительной системы, простой и легкой регулировки оптимальной температуры во всех помещениях.
Итоги
Преимущество двухтрубной системы отопления:
- Высокий КПД, небольшие потери тепловой энергии в процессе эксплуатации;
- Возможность использования в любых зданиях, в том числе, тех, в которых выполняются ремонтные работы;
- Монтаж всей запорной арматуры и прочего оборудования в одном помещении;
- Высокое давление теплоносителя в стояках, эффективное и равномерное распространение тепла по всей системе отопления.
Важно! Если вы хотите достичь экономии теплоты, то вам просто необходимо установить термостатические клапаны. Они способны сэкономить до 30% энергоресурсов.
Двухтрубная система отопления – прекрасный выбор для любого современного дома, вне зависимости от количества этажей и площади помещений. Благодаря своей доступности, высокому уровню производительности, а также возможности регулировки температурных режимов, подобная система довольно сильно отличается от существующих аналогов (в положительную сторону), позволяет создать в любом объекте недвижимости оптимальные условия для проживания и работы.
otoplenie-gid.ru
Особенности двухтрубной системы отопления
Радиаторное отопление с автономным теплогенератором требует правильного подключения отопительных приборов. Наиболее эффективна и экономична двухтрубная система отопления частного дома с принудительно циркулирующим теплоносителем. Ее монтаж можно осуществить своими силами при наличии грамотно составленного проекта на основании точных теплотехнических расчетов.
![](https://i1.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_28.jpg)
Характеристики однотрубной и двухтрубной систем
Система водяного отопления бывает однотрубной и двухтрубной. Рассмотрим особенности каждого варианта.
В однотрубной системе радиаторы подключены к подающей трубе последовательно. К ее преимуществам относится простая конструкция и небольшая материалоемкость, так как требуется монтировать минимум труб. Но при последовательном подключении в удаленные от котла приборы отопления теплоноситель попадает уже остывшим, и чтобы обеспечить необходимый уровень нагрева воздуха в помещении, приходится устанавливать радиаторы более высокой мощности, что удорожает проект. К недостаткам также следует отнести:
- сложность гидравлического расчета;
- ограничение на количество отопительных приборов;
- критичность ошибок, допущенных на этапе проектирования и монтажа;
- невозможность регулировать температуру приборов отопления по отдельности в зависимости от требований к микроклимату помещений;
- невозможность перекрыть поступление воды в отдельный радиатор (для ремонта или замены и т.д.), не остановив работу всей системы;
- высокие теплопотери.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_29.jpg)
2-х трубная система отопления, в отличие от однотрубной, предусматривает параллельное расположение подающего и обратного трубопроводов, к которым подсоединены радиаторы. Такой вариант имеет следующие достоинства:
- позволяет доставлять во все радиаторы жидкость одинаковой температуры (не требуется увеличивать количество секций у дальних от котла батарей);
- на каждый прибор отопления можно установить терморегулятор;
- в смонтированную линию можно добавить дополнительные обогревательные приборы;
- нет ограничений на протяженность контура.
Двухтрубное отопление имеет и некоторые недостатки, в число которых входит сложность схемы подключения, повышенный расход материалов и трудоемкий монтаж, если сравнивать с однотрубным вариантом.
Также стоит отметить лучевое (коллекторное) подключение приборов отопления - для каждого радиатора монтируются отдельные трубы подачи и обратки. К преимуществам независимого подключения приборов отопления можно отнести ремонтопригодность системы - отключение любого из контуров не отразится на работоспособности остальных радиаторов. Главный недостаток - потребность в прокладке большого количества труб.
Обычно водяное отопление частного дома сводится к обустройству двухтрубной системы, поскольку это наиболее эффективный и экономически выгодный вариант.
Виды двухтрубных систем
Классифицируются двухтрубные системы по нескольким признакам:
- направление движения жидкой среды (тупиковые либо проточные);
- тип контура (открытый либо закрытый);
- принцип движения жидкости (естественная либо принудительная циркуляция).
Тупиковые и проточные
В системе проточного типа в трубах подачи и обратки не меняется направление движения жидкости. Тупиковая схема отличается тем, что в подающей и отводящей трубе теплоноситель перемещается в противоположных направлениях. Радиаторы монтируются на трубы подачи и возврата после байпаса (перемычки), что позволяет при необходимости отключить отдельный прибор отопления, не нарушив функционирования всего отопительного контура.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_30.jpg)
Открытые и закрытые
Расширительный бак (емкость для компенсации температурного расширения) представляет собой открытый резервуар либо герметичный бак, оснащенный эластичной мембраной. Открытая емкость устанавливается в верхней точке контура, воду в нее требуется регулярно доливать. Мембранный бак рассчитан на работу под давлением, его использование снижает риск коррозии металлических элементов, поскольку теплоноситель не контактирует с воздухом.
Гравитационные и с принудительной циркуляцией
Гравитационные (с естественной циркуляцией) системы обеспечивают движение теплоносителя по трубам за счет изменения плотности жидкости при повышении температуры и за счет действия силы тяжести. Чтобы обеспечить эффективную циркуляцию, необходимо правильно рассчитать диаметр труб на всех участках контура и смонтировать их под определенным уклоном. В состав такой системы обычно входит открытый расширительный бак.
Принудительная циркуляция жидкости в контуре обеспечивается специальным насосом. Энергозависимая система функционирует под повышенным давлением и требует установки мембранного бака, воздухоотводчиков. Популярность данного варианта базируется на высокой эффективности и удобстве эксплуатации системы.
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_31.jpg)
Алгоритм установки
Монтаж двухтрубной системы отопления, независимо от ее характеристик, требует использования следующих инструментов, приспособлений, материалов и оборудования:
- рулетка, карандаш/маркер, строительный уровень, отвес;
- электродрель;
- шуруповерт;
- инструмент для монтажа трубопровода (в зависимости от выбранного вида труб);
- разводной и газовый ключи;
- трубы (на выбор: металлопластиковые, стальные, медные, из полипропилена);
- приборы отопления;
- воздухоотводчики (ручные для каждой из батарей, автоматические для всего контура);
- расширительный бак;
- элементы обвязки котла;
- сливной кран и обратный клапан для подпитки системы и т.д.
На этапе подготовки проекта требуется выполнить тепловой расчет помещений, чтобы определить оптимальную мощность приборов отопления. Также подбирается тип радиаторов, трубы. Растущей популярностью пользуется полипропилен - такие трубы не поддаются коррозии и не зарастают, пригодны для скрытой прокладки, легко монтируются, доступны по цене. Диаметры полипропиленовых труб для двухтрубной системы определяются в зависимости от тепловой нагрузки и протяженности подающего трубопровода. Обратку монтируют из труб того же сечения.
Чтобы упростить монтаж выполняется аксонометрия системы отопления - создаются особые чертежи для отопительного контура на каждом этаже дома. Аксонометрическая схема системы отопления подразумевает расположение каждого элемента на чертеже по трем осям координат, ни одна из которых не является параллельной картинной плоскости. Аксонометрическая схема отопления позволяет наглядно увидеть взаиморасположение всех элементов в пространстве. Пример, как выглядит аксонометрия отопления можно увидеть на рисунке:
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_32.jpg)
Система отопления с принудительной циркуляцией монтируется в следующей последовательности:
- Установка отопительного агрегата в специально оборудованном месте (отдельном помещении) с отделкой из негорючего материала.
- Монтаж обвязки котла, циркуляционного насоса, подключение распределительного коллектора, если предусмотрено несколько отопительных контуров.
- Установка приборов отопления (крепление на кронштейны к стене или на подставках к полу). Между нижним краем батареи и полом, а также между верхним краем батареи и подоконником должен оставаться промежуток не менее 10 см для циркуляции воздуха.
- Прокладка трубопровода, подключение труб подачи и обратки к радиаторам, установка запорной и регулирующей арматуры, кранов Маевского и термодатчиков.
- Заполнение системы и опрессовка. После проверки контура на герметичность из радиаторов стравливается воздух. Затем производится балансировка системы.
Схема подсоединения батарей
Стояки отопительных систем располагаются вертикально либо горизонтально. К вертикальным стоякам, которые подключены к котельному агрегату, установленному в цокольном этаже, подвале или на первом этаже, батареи отопления подключаются напрямую. Это схема для построек в несколько этажей. Монтируется необходимое количество стояков для отопления всех жилых помещений.
В одноэтажных и двухэтажных домах используется двухтрубная горизонтальная отопительная система, при этом разводка труб подачи и обратки на каждом этаже может быть верхней, нижней либо комбинированной. К горизонтальным ветвям крепится требуемое количество радиаторов.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_33.jpg)
Двухтрубная система водяного отопления с верхней разводкой подразумевает прокладку труб на чердаке либо под потолком, и это ухудшает эстетику помещения. Комбинированную разводку (труба подачи под потолком, обратный трубопровод – вдоль пола) используют при монтаже гравитационной системы, так как она позволяет обеспечить более эффективную циркуляцию.
Схема двухтрубной системы отопления с нижней разводкой - самый популярный вариант для отопительных систем с принудительным движением теплоносителя. Нижняя разводка может быть спрятана под плинтус, декоративный экран или проложена в полу, благодаря чему в помещении не видно труб. Двухтрубная система отопления с нижней разводкой характеризуется высокой эффективностью, особенно при реализации попутной схемы. В этом случае теплоноситель в подающем трубопроводе и обратной трубе движется в одном направлении и проходит одинаковое расстояние, что обеспечивает гидравлическую устойчивость системы.
Большую роль в эффективности системы играет и схема подключения радиаторов отопления. Батарея имеет четыре входных патрубка, причем на один из верхних устанавливается ручной воздухоотводчик. К двум из трех оставшихся подключается подающая и обратная труба, а лишнее отверстие закрывается заглушкой.
К вертикальным стоякам радиатор крепится следующим образом:
![](https://i1.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_34.jpg)
В системе с горизонтальной подводкой применяются такие схемы подсоединения:
![](https://i0.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_35.jpg)
Схему №2 использовать не рекомендуется, так как верхняя часть отопительного прибора полноценно не прогревается, и теплоотдача радиатора получается ниже расчетной. Диагональное подключение (схема №1) обеспечивает максимальный нагрев батареи.
Балансировка
Отопительная система для частного дома с принудительной циркуляцией нуждается в балансировке: все контуры должны быть уравновешены по расходу воды. Чтобы иметь возможность провести регулировку, каждая ветка подключается к магистрали с использованием балансировочного вентиля. Кроме того, на подводке к каждому прибору отопления монтируют термостатический клапан или регулировочный кран.
![](https://i2.wp.com/teplo-ltd.ru/img/2-h-trubnaya-sistema-otopleniya_36.jpg)
Для балансировки требуется иметь, как минимум, манометр на соответствующем вентиле, чтобы контролировать перепад давления. В идеале регулировка системы выполняется при помощи специальных приборов.
Если нет оборудования, регулировать двухтрубное отопление придется на ощупь. Для этого после гидравлических испытаний контуры полностью заполняют и стравливают из системы воздух. Затем включают котел и следят за тем, как прогреваются батареи. Радиаторы или контуры, которые располагаются ближе к котлу, регулируют так, чтобы больше тепла уходило в дальние ответвления системы. Это способствует экономии топлива и эффективному обогреву дома.
Вывод
Особенность двухтрубной системы с принудительной циркуляцией в том, что ее монтаж достаточно прост и не требует специфических умений и навыков. Установить приборы отопления и проложить трубопровод со всей необходимой арматурой можно собственными силами. Но подготовку проекта и балансировку рекомендуется поручить профессионалам, поскольку ошибки именно на этих этапах оборачиваются перерасходом энергоносителя, некомфортным микроклиматом в доме, проблемами с эксплуатацией оборудования.
Двухтрубная система отопления
Существует всего два типа отопительных систем: однотрубные и двухтрубные. В частных домах стараются установить наиболее эффективную систему отопления. Очень важно не продешевить, пытаясь уменьшить затраты на покупку и монтаж отопительной системы. Обеспечение дома теплом - это немалая работа, и, чтобы не пришлось систему устанавливать заново, лучше разобраться основательно, и экономию осуществить «разумную». А чтобы сделать вывод о том, какая из систем лучше, необходимо разобраться в принципе работы каждой из них. Изучившему преимущества и недостатки обеих систем, как с технической стороны так и с материальной, становится понятно, как сделать оптимальный выбор.
Однотрубная отопительная система
Работает по принципу: по одной магистральной трубе (стояку) теплоноситель поднимается на верхний этаж дома (в случае многоэтажного дома); к нисходящей магистрали последовательно подключены все отопительные устройства. В этом случае все верхние этажи будут обогреваться интенсивнее чем нижние. Хорошо распространенная практика в многоэтажных домах советской постройки, когда на верхних этажах очень жарко, а на нижних - холодно. Частные дома, чаще всего имеют 2-3 этажа, поэтому однотрубное отопление не грозит большой контрастностью температур на разных этажах. В одноэтажном строении обогрев практически равномерный.Преимущества однотрубной системы отопления: гидродинамическая устойчивость, легкость проектирования и монтажа, малые затраты материалов и средств, так как требуется установка только одной магистрали для теплоносителя. Повышенное давление воды обеспечит нормальную естественную циркуляцию. Использование антифриза повышает экономичность системы. И, хотя, это не лучший образец отопительной системы, она получила у нас очень широкое распространение из-за высокой экономии материала.
Недостатки однотрубной системы отопления:
сложный тепловой и гидравлический расчет сети;
- сложно устранить ошибки в расчетах устройств отопления;
- взаимозависимость работы всех элементов сети;
- высокое гидродинамическое сопротивление;
- ограниченное количество обогревательных устройств на одном стояке;
- невозможность регулировать поступление теплоносителя в отдельные обогревательные приборы;
- высокие теплопотери.
Усовершенствование однотрубных отопительных систем
Разработано техническое решение, позволяющее регулировать работу отдельных отопительных приборов, подключенных на одну трубу. В сеть подключаются специальные замыкающие участки - байпасы. Байпас представляет собой перемычку в виде отрезка трубы, который соединяет между собой прямую трубу радиатора отопления и обратную. Он оснащен кранами или клапанами. Байпас дает возможность подключать к радиатору автоматические терморегуляторы. Это позволяет регулировать температуру каждой батареи и при необходимости перекрывать подачу теплоносителя на любой отдельный нагревательный прибор. Благодаря этому можно ремонтировать и заменять отдельные приборы, не отключая полностью всю отопительную систему. Правильное подключение байпаса дает возможность перенаправить поток теплоносителя по стояку, минуя заменяемый или ремонтируемый элемент. Для качественной установки таких устройств лучше пригласить специалиста.
Вертикальная и горизонтальная схема стояка
По схеме монтажа однотрубное отопление бывает горизонтальное и вертикальное. Вертикальный стояк - это подключение всех отопительных приборов последовательно сверху донизу. Если же батареи последовательно соединены друг с другом по всему этажу - это горизонтальный стояк. Недостатком обоих подключений являются воздушные пробки, возникающие в радиаторах отопления и трубах из-за скапливающегося воздуха.
Отопительная система с одним магистральным стояком комплектуется отопительными устройствами, обладающими повышенными характеристиками в отношении надежности. Все устройства однотрубной системы рассчитываются на высокую температуру и должны выдерживать высокое давление.
Технология монтажа однотрубной отопительной системы
1. Установка котла в выбранном месте. Лучше воспользоваться услугами специалиста из сервисного центра, если котел на гарантии.
2. Монтаж магистрального трубопровода. Если монтируется усовершенствованная система, то обязательная установка тройников в местах подключения радиаторов и байпасов. Для отопительной системы с естественной циркуляцией при монтаже труб
создают уклон в 3 – 5о на метр длины, для системы с принудительной циркуляцией теплоносителя - 1 см на метр длины.
3. Установка циркуляционного насоса. Рассчитан циркуляционный насос на температуру до 60оС, поэтому устанавливается он в той части системы, где самая низкая температура, то есть у входа обратной трубы в котел. Работает насос от сети электропитания.
4. Монтаж расширительного бака. Открытый расширительный бак устанавливается в наивысшей точке системы, закрытый - чаще рядом с котлом.
5. Установка радиаторов. Делают разметку мест для установки радиаторов, закрепляют последние с помощью кронштейнов. При этом выдерживают рекомендации производителей приборов по соблюдению расстояний от стен, подоконников, пола.
6. Производят подключение радиаторов по выбранной схеме, устанавливая краны Маевского (для развоздушивания радиаторов), перекрывающие краны, заглушки.
7. Проводится опрессовка системы (в систему под давлением подается воздух или вода для проверки качества подключения всех элементов системы). Только после этого в отопительную систему заливается теплоноситель и производится пробный пуск системы, настраиваются элементы регулировки.
Двухтрубная система отопления
В двухтрубной системе отопления нагретый теплоноситель циркулирует от нагревателя к радиаторам и обратно. Отличается такая система наличием двух веток трубопровода. По одной ветке происходит транспортировка и распределение горячего теплоносителя, по второй - охлажденная жидкость от радиатора возвращается в котел.Двухтрубные системы отопления, как и однотрубные, делятся на открытые и закрытые в зависимости от типа расширительного бака. В современных двухтрубных закрытых системах отопления используются расширительные баки мембранного типа. Системы официально признаны наиболее экологичными и безопасными.
По способу соединения элементов в двухтрубной отопительной системе различают: вертикальную и горизонтальную системы.
В вертикальной системе
все радиаторы подключаются к вертикальному стояку. Такая система позволяет в многоэтажном доме подключить отдельно к стояку каждый этаж. При таком подключении отсутствуют воздушные пробки при эксплуатации. Но стоимость этого подключения несколько выше.
Двухтрубная горизонтальная
отопительная система в основном используется в одноэтажных домах с большой площадью. В этой системе отопительные приборы подключаются к горизонтальному трубопроводу. Стояки для разводки подключения элементов отопления лучше устанавливать на лестничной клетке или в коридоре. Воздушные пробки стравливаются кранами Маевского.
Горизонтальная отопительная система бывает с нижней и верхней разводкой
. Если разводка нижняя, то «горячий» трубопровод проходит в нижней части здания: под полом, в подвале. При этом обратная магистраль прокладывается еще ниже. Для улучшения циркуляции теплоносителя котел заглубляют настолько, чтобы все радиаторы находились выше него. Еще ниже располагается обратная магистраль. Верхняя воздушная линия, обязательно включаемая в контур, служит для выведения воздуха из сети. Если разводка верхняя, то «горячий» трубопровод проходит по верху здания. Местом для прокладки трубопровода обычно служит утепленный чердак. При хорошем утеплении труб потери тепла минимальны. При плоской крыше эта конструкция неприемлема.
Преимущества двухтрубной системы отопления:
- еще на этапе проектирования предусмотрена установка автоматических терморегуляторов для радиаторов отопления и, следовательно, возможность регулирования температуры в каждой комнате;
- трубы по помещениям разводятся по особой коллекторной системе, что обеспечивает независимость работы устройств цепи;
- другими словами, элементы цепи в двухтрубной системе подключены параллельно в отличие от однотрубной, где включение последовательное;
- в эту систему можно врезать батареи даже после сборки основной линии, что невозможно при однотрубной системе;
- двухтрубную систему отопления легко продлить в вертикальном и горизонтальном направлении (если придется достраивать дом, то систему отопления менять не надо).
Для этой системы не надо увеличивать количество секций в радиаторах с целью увеличения объемов теплоносителей. Легко ликвидируются ошибки, допущенные на стадии проектирования. Система менее уязвима к разморозке.
Недостатки двухтрубной отопительной системы:
- более сложная схема подключения;
- более высокая цена проекта (требуется гораздо больше труб);
- более трудоемкий монтаж.
Но эти недостатки очень хорошо компенсируются в зимнее время, когда в доме происходит максимальная аккумуляция тепла.
Монтаж двухтрубной отопительной системы
I. Монтаж системы отопления с верхней горизонтальной разводкой
1. К патрубку, выходящему из котла, монтируют угловой фитинг, который разворачивает трубу вверх.
2. Используя тройники и уголки, монтируют верхнюю линию. Причем тройники крепят над батареями.
3. Когда верхняя линия смонтирована, тройники соединяют с верхним патрубком батареи, в точке стыка устанавливают перекрывающий вентиль.
4. Затем монтируют нижнюю ветку отводящего трубопровода. Она обходит периметр дома и собирает в себя все трубы, идущие из нижней точки батарей. Обычно эта ветка монтируется на уровне цоколя.
5. В принимающий патрубок котла монтируют свободный конец отводящей трубы, по необходимости, устанавливают перед входом циркуляционный насос.
Подобным способом монтируется и закрытая система с постоянным давлением, поддерживаемым нагнетательным насосом, и открытая отопительная система с открытым расширительным бачком в наивысшей точке.
Основное неудобство двухтрубной отопительной системы с верхней разводкой - это установка расширительного бака вне теплого помещения на потолочном перекрытии. Система отопления с верхней разводкой также не позволяет делать отбор горячей воды для технических нужд, а также совмещать расширительный бак с расходным баком системы водообеспечения дома.
II. Монтаж отопительной системы с нижней горизонтальной разводкой труб
Система с нижней разводкой пришла на смену двухтрубной отопительной системе с верхней разводкой труб. Это позволило размещать расширительный бачок открытого типа в теплом помещении и легкодоступном месте. Также стала возможной некоторая экономия труб, совмещение расширительного бачка и расходного бака системы водоснабжения дома. Совместимость двух баков исключила необходимость контролировать уровень теплоносителя, дала возможность, при необходимости, использовать горячую воду прямо из отопительной системы.
В такой схеме отводящая магистраль остается на том же уровне, а подающая - опускается на уровень отводящей. Это улучшает эстетику и уменьшает расход труб. Но работает только в системах с принудительной циркуляцией.
Последовательность монтажа:
1. На патрубках котла монтируются направленные вниз угловые фитинги.
2. На уровне пола, вдоль стен монтируются две линии труб. Одна линия подсоединяется на подающий выход котла, а вторая - на принимающий.
3. Под каждой батареей устанавливаются тройники, соединяющие батареи с трубопроводом.
4. В верхней точке подающей трубы устанавливается расширительный бачок.
5. Как и в случае с верхней разводкой свободный конец отводящей трубы подключается к циркуляционному насосу, а насос -- ко входу нагревательного бака.
Обслуживание двухтрубной системы отопления
Для качественного обслуживания системы отопления необходимо реализовать целый комплекс мероприятий, в том числе провести регулировку, балансировку и настройку двухтрубной отопительной системы. Чтобы отрегулировать и сбалансировать систему используются специальные патрубки, расположенные в самой верхней и самой нижней точке теплопровода. Через верхний патрубок производят сброс воздуха, а через нижний подают или сливают воду. С помощью специальных кранов стравливают излишки воздуха в батареях. Для регулировки давления в системе используется специальная емкость, в которую с помощью обычного насоса закачивается воздух. Особые регуляторы, уменьшая напор в конкретную батарею, выполняют настройку двухтрубной системы отопления. Следствием перераспределения напора является выравнивание температур между первой и последней батареями.
Монтаж системы отопления
Как сделать систему отопления так, чтобы она удовлетворяла вашим требованиям относительно комфортного проживания, да и учитывался показатель экономичного подхода к реализации монтажа данной системы? Чтобы ответить на этот вопрос, придется разобраться в видах отопительных систем, а точнее сказать, в схемах разводки труб по отопительной магистрали. Сразу же оговоримся, что таких схем всего две - однотрубная и двухтрубная. Понятно, что в первом случае используется одна труба, которая распределяет теплоноситель по отопительным приборам. Необходимо отметить, что таких схем несколько, и каждая имеет как свои достоинства, так и недостатки. Но в любом случае это самый экономичный вариант в плане использования трубной продукции.
Но тема нашей статьи не касается однотрубной системы отопления. Здесь будем рассматривать двухтрубный вариант, который специалисты считают самым оптимальным, если дело касается любого типа дома (большого, малого, одноэтажного или многоэтажного). Поэтому рассмотрим, какие варианты схем сегодня предлагаются:
- Двухтрубная с нижней разводкой.
- С верхней разводкой.
- Лучевая.
Принцип работы двухтрубной системы
В основе данной схемы заложен принцип движения теплоносителя по цикличному контуру и параллельность соединения радиаторов. То есть - по одному направлению проходят сразу две трубы: подача и обратка. Эти трубы не являются продолжением друг друга - это совершенно разные контуры. Вот почему система имеет такое название. Но вернемся к разделению и будем рассматривать каждый вид отдельно.
С нижней разводкой
Говорить именно об этом виде схемы отопления нужно в том плане, что ее лучше всего использовать в многоэтажном строительстве. Установленные по этажам радиаторы соединяются в одну систему трубами, которые подключены сразу к двум контурам - подачи и обратки. То есть на каждом этаже проводятся сети, соединяющие вход батарей и их выход, но при этом каждый контур является отдельной магистралью, которая соединяется со своим стояком. Это очень важно понять, когда дело идет о .
Но, как и любая система, эта имеет свои недостатки и преимущества. К примеру, преимущества:
- Экономия тепла и топлива за счет того, что разводка труб производится в помещении или под напольным покрытием. То есть все лежит в отапливаемом помещении.
- Есть возможность использовать отопление нижнего этажа, если на верхнем идут ремонтные работы.
- Такая система уже может эксплуатироваться после монтажа до завершения всех строительных работ.
- Компактность.
- Есть возможность распределять тепло по всем помещениям в отдельности, контролируя температурный режим и расход топлива.
Варианты подсоединения труб
Не обошлось в данном случае и без недостатков:
- Если сравнивать с однотрубной системой, то в данной приходится использовать почти в два раза больше труб и фитингов.
- Сниженное давление теплоносителя в магистрали подачи.
- (воздухоотводчиков) на каждой отопительной батарее.
С верхней разводкой
Такая отопительная система является более эффективной в одноэтажном строительстве. Суть принципа действия и схема разводки труб заключается в том, что теплоноситель подается не снизу к радиаторам, а сверху. То есть горячая вода от котла сначала по стояку поднимается вверх, где разводится по трубам, которые подсоединяются к радиаторам. Этот верхний контур проведен по всем комнатам и очень часто выглядит не очень презентабельно, потому что проходит под потолком. Чтобы изменить положение, его проводят в чердачном помещении, но при этом вырастают затраты, которые связаны с утеплением трубопровода. Иногда проводка труб производится под потолочной отделкой, а вертикальные участки труб укладываются в настенные штробы. В общем, варианты найдутся.
Теперь, что касается обратки. Эта магистраль проводится по тем же схемам, что и в остальных видах разводки трубопроводов. Здесь изменений никаких нет. То есть обратный контур проводится по всем комнатам под радиаторами и подключается к отопительному котлу.
Лучевая схема
Разводка по лучевому типу
Специалисты сходятся во мнении, что данный вид разводки является самым эффективным в плане распределения теплоносителя, а, соответственно, и экономии энергоносителя. В чем заключается суть системы? Схема ее не так сложна, как кажется на первый взгляд, но здесь есть один очень серьезный узел, который занимается распределением теплоносителя по приборам отопления.
Еще совсем недавно этот узел не применяли, потому что в нем не было большой нужды. Строительство многоэтажных частных домов велось не в больших объемах, да и топливо было не так дорого, как сейчас. Этот узел называется коллектором. Но хотелось бы сказать, откуда взялось название - лучевая схема. Все дело в том, что разводка труб в данной системе проводилась по схеме верхней разводки, то есть от нагревательного котла вверх поднимался стояк. Его доводили до чердачного помещения, где происходила разводка от стояка на каждый радиатор в отдельности. То есть от одной точки в разные стороны отходили ветви, или лучи, поэтому такую систему и назвали лучевой.
Сегодня, конечно, многое изменилось. Лучевая система осталась, но в данном случае стал использоваться коллектор, поэтому многие специалисты и потребители стали ее называть коллекторной. Но суть и принцип действия остался тот же. Как же работает данная система в настоящее время? Стояк также выводится в чердак, где и устанавливается коллекторный узел, к которому подсоединяется вертикальная труба. Сам коллектор представляет собой узел, состоящий из труб с установленными отсекающими вентилями или кранами. Это делается для того, чтобы можно было без проблем отсечь любую магистраль, если потребовался ее ремонт.
Почему эта система является самой эффективной? Во-первых, отметим распределение по приборам отопления от одной точки, из которой теплоноситель выходит с одинаковой температурой. А значит, температура каждой батареи тоже будет одинаковой. Во-вторых, можно регулировать через коллекторный узел температуру каждого радиатора, прикрывая или открывая отсекающий вентиль на узле. В-третьих, есть возможность контролировать не только температуру в каждом отопительном приборе, но и потребление топлива в отопительном котле. Если уменьшить температуру в комнатах, которые используются редко, то можно перенаправить теплоноситель в те комнаты, в которых вы бываете чаще всего.
Единственный недостаток этой схемы разводки труб - это их большое количество, а, соответственно, большие затраты на их приобретение и монтаж. Особенно трудоемким будет , где придется штробить стены для каждого подводящего стояка к радиаторам.
Исключительность двухтрубной системы
Сложная разводка отопления
Давайте рассмотрим различия двух систем в плане их эффективной эксплуатации. К примеру, однотрубная схема. Есть в ней один достаточно большой недостаток - радиаторы, которые расположены ближе к котлу, нагреваются сильнее, чем те, которые расположены в конце схемы. Это достаточно серьезный минус. Правда, сегодня с такими проблемами стали справляться. Каким образом? Вариантов два. Первый - увеличить количество секций на последних радиаторах, то есть увеличить площадь теплоотдачи. Второй - установить в систему циркуляционный насос, который создаст небольшое давление и увеличит скорость движения теплоносителя.
И тот, и другой способы являются затратными. В первом случае придется вложить на первоначальном этапе, но не факт, что радиаторы смогут, как положено, отапливать комнаты. Во втором случае придется постоянно платить за потребленные киловатт-часы электроэнергии. Расход небольшой, но все же. К тому же такая система становится энергозависимой, что тоже нехорошо.
Если грамотно смонтировать двухтрубную систему отопления, то можно добиться равномерного распределения теплоносителя без дополнительных приспособлений и установок. Единственное, на что обращают внимание специалисты, это большое количество воды, которое требуется в такой схеме. Поэтому совет - используйте трубы чуть большего диаметра.
Заключение по теме
Как видите, 2 х трубная система отопления имеет несколько вариаций разводки. Чтобы выбрать необходимую именно для вашего дома, нужно правильно подойти к решению нескольких задач. А именно - сопоставить размеры дома с отоплением, правильно распределить тепло по комнатам, выбрать материалы и все это сопоставить с бюджетом, выделенным на сооружение отопления.
Двухтрубная система отопления более сложна по сравнению с однотрубной, а количество необходимых для монтажа материалов заметно больше. Тем не менее именно 2-х трубная система отопления является более популярной. Из названия следует, что в ней используются два контура. Один служит для доставки горячего теплоносителя к радиаторам, а второй отводит охлажденный теплоноситель обратно. Такое устройство применимо для любых типов сооружений, лишь бы их планировка позволяла монтаж этой конструкции.
Востребованность двухконтурной отопительной системы объясняется наличием ряда весомых преимуществ . Прежде всего, она предпочтительней одноконтурной, поскольку в последней теплоноситель теряет заметную часть тепла еще до попадания в радиаторы. К тому же двухконтурная конструкция более универсальна и подходит для домов разной этажности.
Недостатком двухтрубной системы считается ее высокая цена. Однако многие ошибочно считают, что наличие 2 контуров предполагает использование двукратного количества труб, и стоимость такой системы вдвое больше, чем однотрубной. Дело в том, что для однотрубной конструкции необходимо брать трубы большого диаметра. Это обеспечивает нормальную циркуляцию теплоносителя в трубопроводе, а значит, и эффективную работу такой конструкции. Преимущество же двухтрубной в том, что для ее монтажа берут трубы меньшего диаметра, которые существенно дешевле. Соответственно и дополнительные элементы (сгоны, вентили и т. д.) тоже используются с меньшим диаметром, что также несколько удешевляет конструкцию.
Бюджет монтажа двухтрубной системы выйдет ненамного большим, чем для однотрубной. С другой стороны, эффективность первой будет заметно выше, что станет хорошей компенсацией.
Пример применения
Одним из мест, где двухтрубное отопление будет очень целесообразным, является гараж . Это рабочее помещение, потому здесь не требуется постоянное отопление. К тому же двухтрубная система отопления своими руками – это вполне реальная затея. Установка в гараже такой системы не является необходимым, однако будет абсолютно не лишним, поскольку в зимнее время работать здесь очень сложно: двигатель не заводится, масло застывает, да и просто работать руками некомфортно. Двухтрубная отопительная система обеспечивает вполне приемлемые условия для нахождения в помещении.
Разновидности двухтрубных систем для отопления
Есть несколько критериев, по которым можно классифицировать такие отопительные конструкции.
Открытые и закрытые
Закрытые системы предполагают использование расширительного бачка с мембраной. Они могут работать при повышенном давлении. Вместо обычной воды в закрытых системах можно использовать теплоносители на основе этиленгликоля, которые не замерзают при низких температурах (до 40 °C ниже нуля). Автомобилисты знают такие жидкости под названием «антифризы».
![](https://i1.wp.com/vseprotruby.ru/wp-content/uploads/2016/11/dvuhtrubnaya_zakrytaya_sistema_otopleniya.jpg)
Однако надо помнить, что для отопительных устройств существуют специальные составы теплоносителей, а также особые добавки и присадки. Использование обычных веществ способно привести к поломке дорогостоящих отопительных котлов. Такие случаи могут быть расценены как негарантийные, потому ремонт потребует значительных затрат.
Открытая система характерна тем, что расширительный бачок необходимо устанавливать строго в самой верхней точке устройства. В нем нужно предусмотреть патрубок для воздуха и отводной трубопровод, по которому сливается лишняя вода из системы. Также через него можно брать теплую воду для хозяйственных нужд. Однако такое применение бачка требует наличия автоматической подпитки конструкции и исключает возможность использования добавок и присадок.
![](https://i1.wp.com/vseprotruby.ru/wp-content/uploads/2016/11/otkrytaya-sistema-otopleniya.jpg)
И все же двухтрубная система отопления закрытого типа считается более безопасной, поэтому современные котлы чаще всего конструируются под нее.
Горизонтальные и вертикальные
Эти виды отличаются расположением главного трубопровода. Он служит для соединения всех элементов конструкции. Как горизонтальная, так и вертикальная системы имеют собственные достоинства и недостатки. Однако обе они демонстрируют хорошую теплоотдачу и гидравлическую устойчивость.
Двухтрубная горизонтальная конструкция отопления
встречается в одноэтажных зданиях, а вертикальная
— в многоэтажках. Она более сложная и, соответственно, более дорогая. Здесь применяются вертикальные стояки, к которым подключаются элементы отопления на каждом этаже. Преимуществом вертикальных систем является то, что в них, как правило, не возникают воздушные пробки, поскольку воздух выходит по трубам вверх к расширительному бачку.
Системы с принудительной и естественной циркуляцией
Такие виды различаются тем, что, во-первых, присутствует электрический насос, который заставляет перемещаться теплоноситель, а во-вторых, циркуляция происходит сама по себе, подчиняясь физическим законам. Минус конструкций с насосом в том, что они зависят от наличия электроэнергии. Для небольших помещений особого смысла в принудительных системах нет, разве что нагреваться дом будет быстрее. При больших же площадях такие конструкции будут оправданными.
Чтобы правильно выбрать тип циркуляции, необходимо учитывать, какой тип разводки труб используется: верхний или нижний.
Система с верхней разводкой
предполагает прокладку магистрального трубопровода под потолком здания. Это обеспечивает высокое давление теплоносителя, благодаря чему он хорошо проходит через радиаторы, а значит, использование насоса будет излишним. Такие устройства выглядят эстетичнее, трубы вверху можно скрыть декоративными элементами. Однако в эту систему нужно устанавливать мембранный бак, что влечет дополнительные затраты. Возможна установка и открытого бачка, но он должен быть в самой верхней точке системы, то есть на чердаке. В таком случае бачок необходимо утеплить.
Нижняя разводка
предполагает монтаж трубопровода чуть ниже подоконника. В этом случае можно установить открытый расширительный бачок в любом месте помещения несколько выше трубы и радиаторов. Но без насоса в такой конструкции не обойтись. К тому же возникают трудности, если труба должна проходить мимо дверного проема. Тогда необходимо пускать ее по периметру двери либо делать 2 отдельных крыла в контуре конструкции.
Тупиковая и попутная
В тупиковой системе теплоноситель горячий и охлажденный идут в разных направлениях. В попутной системе , сконструированной по схеме (петле) «Тихельмана», оба потока идут в одном направлении. Различие этих видов в простоте балансировки. Если попутная при использовании радиаторов с равным количеством секций сама по себе уже является сбалансированной, то в тупиковой на каждый радиатор нужно установить термостатический клапан или игольчатый вентиль.
Если же в схеме «Тихельмана» используются радиаторы с неравным количеством секций, здесь тоже требуется установка клапанов или вентилей. Но даже в этом случае такая конструкция балансируется проще. Это особенно ощутимо в протяженных отопительных системах.
Подбор труб по диаметру
Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.
В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.
Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:
G=3600xQ/(cxDt) , где:
- G - расход воды на обогрев помещения (кг/ч);
- Q - тепловая мощность, необходимая для обогрева (кВт);
- c - теплоемкость воды (4,187 кДж/кгx°C);
- Dt - разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.
Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит:
3600x3/(4,187x20)=129 кг/ч, то есть около 0,127 куб. м воды в час.
Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:
S=GV/(3600xv) , где:
- S - площадь поперечного сечения трубы (м2);
- GV - объемный расход воды (м3/ч);
- v - скорость движения воды, находится в диапазоне 0,3-0,7 м/с.
Если в системе используется естественная циркуляция, то скорость движения будет минимальной - 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее - внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.
Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.
Монтаж системы
При монтаже конструкции следует придерживаться определенных правил:
- любая двухтрубная система включает в себя 2 контура: верхний служит для подачи горячего теплоносителя к радиаторам, нижний - для отвода охлажденного;
- трубопровод должен иметь небольшой наклон в сторону конечного радиатора;
- трубы обоих контуров должны быть параллельными;
- центральный стояк необходимо утеплять для предотвращения тепловых потерь при подаче теплоносителя;
- в реверсивных двухтрубных системах необходимо предусмотреть несколько кранов, с помощью которых возможен слив воды из устройства. Это может понадобиться при ремонтных работах;
- при проектировании трубопровода нужно предусмотреть наименьшее возможное число углов;
- расширительный бачок должен устанавливаться в самом высоком месте системы;
- диаметры труб, кранов, сгонов, соединений должны совпадать;
- при монтаже трубопровода из тяжелых стальных труб для их поддержки нужно установить специальные крепежи. Максимальное расстояние между ними составляет 1,2 м.
Как сделать правильное подключение радиаторов отопления, которое позволит обеспечить максимально комфортные условия в квартире? Монтируя двухтрубные системы отопления, необходимо придерживаться такой последовательности:
- От отопительного котла отводится центральный стояк системы отопления.
- В самой высокой точке центральный стояк заканчивается расширительным бачком.
- От него по всему зданию разводятся трубы, которые подводят горячий теплоноситель к радиаторам.
- Для отвода охлажденного теплоносителя от радиаторов отопления при двухтрубной конструкции прокладывается параллельный подводящему трубопровод. Его необходимо подключить к нижней части отопительного котла.
- Для систем с принудительной циркуляцией теплоносителя нужно предусмотреть электрический насос. Он может быть установлен в любой удобной точке. Чаще всего его монтируют недалеко от котла, возле точки входа или выхода.
Подключение радиатора отопления не такой уж сложный процесс, если подойти к этому вопросу скрупулезно.
Двухтрубная система отопления отличается более сложной архитектурой, а ее монтаж требует большого количества материалов. И, тем не менее, данная система является более востребованной, чем простая однотрубная система отопления. Двухтрубная система отопления являет собой два замкнутых контура, один из которых служит для подачи нагретого теплоносителя к радиаторам, а второй – для оттока уже отработанной (остывшей) жидкости. Использование данной системы является допустимым для всех типов зданий, при условии, что сама планировка помещений позволяет ее монтаж.
Двухтрубная система отопления
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.
Двухконтурная система отопления имеет весомое преимущество перед однотрубной, в которой нагретый теплоноситель теряет часть тепла еще до того, как достигнет радиаторов.
В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.
Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Следует отметить, что схема двухтрубной системы отопления имеет еще одно преимущество. Оно заключается в сравнительно большей эстетичности.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Типы разводки при двухтрубной системе
Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.
При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.
Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.
Вы можете выбирать наиболее подходящий тип разводки вне зависимости от того, какой вид расположения подающей трубы использован в вашем доме.
Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.
Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.
На самом деле классификация двухтрубной отопительной системы весьма многогранна.
Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:
- прямоточной. В таком случае направление движения теплоносителя и обрата совпадают.
- тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.
Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.
Система отопления с циркуляционным насосом
А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики. При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла.
Впрочем, вне зависимости от используемой вами системы (с принудительной и естественной циркуляцией) уклон должен присутствовать обязательно.
Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.
Расчет
При планировании двухтрубной системы важно провести предварительный расчет системы двухтрубной системы отопления, используя такой ориентир, как предварительная схема системы (на ней обязательно должны быть указаны все элементы) и специальные аксонометрические формулы и таблицы.
Этот простой гидравлический расчет двухтрубной системы отопления позволяет определить оптимальный диаметр труб, необходимых для нормального функционирования системы, объем используемых радиаторов. Чаще всего используются такие типы вычислений:
- по потере давления. Такой способ предполагает равный уровень температуры теплоносителя на всех участках системы.
- расчеты, учитывающие значение проводимости и сопротивления. В таком случае предполагается различное значение температурных показателей.
В результате применения первого способа можно получить весьма точные данные, показывающие уровень сопротивления в контуре.Второй метод показывает температуру в каждом отдельном сегменте системы, а также приблизительный расход теплоносителя.
Принципы монтажа двухтрубной системы
При монтаже двухтрубной системы следует учитывать довольно большое количество требований и правил. Только их полное соблюдение позволит создать максимально эффективную систему отопления и произвести правильный монтаж двухтрубной системы отопления:
- двухтрубная закрытая система отопления или открытая состоит из двух контуров – верхний служит для подачи нагретого теплоносителя к радиаторам, а нижний – для оттока отработанной жидкости.
- трубы следует прокладывать с небольшим уклоном. Он должен быть выполнен в сторону последнего радиатора системы.
- верхняя и нижняя магистрали должны быть параллельными.
- центральный стояк обязательно должен быть утеплен – в противном случае будет происходить потеря теплоносителя на этапе его перемещения к радиаторам.
двухтрубная реверсионная система отопления должна иметь несколько кранов, которые позволят спускать воду с отдельных участков в случае возникновения необходимости в ремонте.
- трубопровод должен содержать как можно меньше углов.
- расширительный бак следует располагать в верхней точке системы.
- кранов, соединений и прочих элементов системы должен быть равен диаметру используемых труб.
- в случае если для трубопровода используются стальные трубы, необходимо создать и систему крепежей, которые будут поддерживать трубу. Расстояние между опорами не должно превышать 1,2 метра.
Последовательность соединения элементов в том, как сделать двухтрубную систему отопления, проста:
- к нагревательному котлу присоединяется центральный стояк отопления.
- в верхней части центральный стояк подсоединяется к расширительному баку.
- от бака выводится разветвитель, направляющий трубы к радиаторам.
- линия отвода отработанной жидкости прокладывается параллельно подающим трубам. Ее следует врезать в нижнюю часть нагревательного котла.
- насос устанавливается в наиболее удобной точке – чаще всего на входе (выходе) из котла.
Данный тип отопительной системы является довольно эффективным. Сегодня существует большое количество моделей котлов, которые предполагают автоматический контроль уровня нагрева теплоносителя. Видео, как сделать двухконтурное отопление своими руками, можно посмотреть ниже.
![](/mark_r_img.png)
