Термостат для газового котла отопления. Комнатный термостат (регулятор температуры) для газового котла. Клапан термозапорный: назначение

Такое устройство, как комнатный термостат для газового котла, - это важный элемент в отопительной системе. Главная его задача - сопоставление входящих с термодатчика данных заданных пользователем. Это позволяет своевременно включать и отключать обогрев, что минимизирует потребление электроэнергии, получая при этом оптимальную температуру в доме.

Для минимизации потребления энергии потребуется термостат

Общее описание

Комнатный терморегулятор для газового котла состоит из 2 металлических полосок, использующихся в роли электрического контакта выключателя в контуре отопительной системы.

Номинальный контакт опускается при резком увеличении температуры, за счет этого происходит выключение функции обогрева. Когда микроклимат изменяется, автоматически включаются необходимые клапаны, и котел заново начинает работать.

Корпус этого устройства, как правило, изготавливается из пластика белого цвета. Для подсветки дисплея применяются светодиоды. Диапазон определения температуры в доме у многих приборов находится в пределах 0…+45°C.


Помимо экономии финансов, имеется еще масса плюсов

Обычно термостаты для газового котла отопления приобретаются для экономии средств. Снижение температуры в помещении даже на несколько градусов уменьшает потребление газа на 5%. Благодаря тому, что устройство сокращает количество циклов включений отопительного оборудования, уменьшаются и затраты хозяев на коммунальные услуги. При этом оборудование дополнительно обеспечивает сохранность всех элементов котла, которые не так сильно изнашиваются.

Преимущества использования термостата:

  • установка комфортного микроклимата - можно выбрать до 7 режимов;
  • экономия при оплате за газ (около 20%);
  • увеличение времени эксплуатации всех элементов отопительной системы, в том числе циркуляционного насоса;
  • не допускает сильную сухость воздуха и перегрев в доме;
  • снижение количества включений котельного оборудования.

Индивидуально заданные настройки температуры для термостата особенно актуальны для семей с детьми, когда все время необходимо соблюдать комфортный микроклимат, а также для тех людей, которые особо чувствительны к перепадам температур.

В этом видео вы узнаете, как работает беспроводной термостат:

Разновидности и принцип работы

Есть большое количество разновидностей комнатных термостатов для котла от дорогостоящих беспроводных приборов до механических устройств. Благодаря даже простому электронному оборудованию затраты на его приобретение быстро окупаются. Но польза от его использования очень значительная, и это давно заметили многие хозяева газовых котлов.

Термостаты могут работать с помощью:

  • подсоединения к электронной плате котла;
  • встроенной аккумуляторной батареи;
  • электрической сети.

Оборудование может быть выносное, встраиваемое, цифровое, аналоговое, беспроводное и проводное.

От конкретной модели будет зависеть стоимость, которая варьируется в диапазоне 200-15000 р. Самые дорогие - беспроводные устройства, которые контролируют работу котла с помощью радиосигнала. Самые дешевые - механические модели, подключающиеся при помощи специального кабеля.


Термостат может работать, например, от батареи

Наиболее продвинутые - беспроводные устройства с цифровым экраном, где отображается текущая температура в помещении и иные параметры. Современные терморегуляторы для газового котла отопления имеют возможность выбрать до 7 режимов установки температуры.

Электромеханические, электрические, механические

Механическое оборудование - это наиболее доступные по стоимости устройства. Они подсоединяются к котлу при помощи двужильного кабеля и закрепляются к стенке на удалении 50 см от оконных или дверных проемов, а также вдалеке от попадания прямых лучей солнца.

Основные характеристики:

  • погрешность измерений - 1°;
  • диапазон измерения варьируется в районе 3-45°;
  • приблизительная мощность 4 кВт;
  • газонаполненный сифон.

Терморегулятор подключается к котлу двумя медными кабелями, по ним и передаются необходимые команды. Требуемые параметры температуры устанавливаются при помощи вращения ручки.

Электромеханические модели - это самые современные устройства, которые при этом могут обеспечивать регулировку температуры с погрешностью не более 1%. Внутри этого оборудования расположено термореле, датчики сигнала и температуры. Стоимость электронных устройств выше по сравнению с механическими.

Основные характеристики:

  • удобный цифровой экран;
  • диапазон измерения находится в пределах 7-30°;
  • определение температуры с точностью до 0,2°;
  • регулировка влажности;
  • многожильный кабель;
  • установленный светодиод для подсветки.

У данных приборов погрешность очень мала

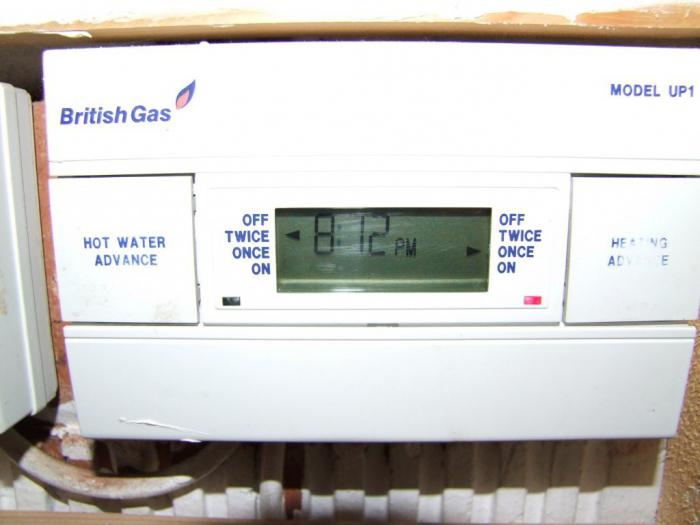

Электрические устройства можно запрограммировать на день или неделю, устанавливать до 7 временных интервалов с определенной температурой, также существует режим «отпуск» и спящий режим. Контроль работы котла производится с помощью ЖК экрана. Внутри электрических приборов находится реле, оно и отвечает за включение и выключение котельного оборудования. Это оборудование чуть дороже механических устройств, однако дешевле электромеханических.

Есть устройства, оборудованные капиллярной трубкой, а также с группой контактов и биметаллической пластиной. В последнем варианте котел включается за счет того, что пластинка, разогреваясь до заданной температуры, выгибается и размыкает контакты. В первом варианте сигнал передается благодаря расширению воды в трубке во время разогрева.

Основные показатели:

  • сифон из нержавейки;
  • диапазон измерений варьируется в пределах 7-45°;
  • автоматическое отключение нагрева;
  • удобный экран для программирования температуры.

Точность регулирования в этих устройствах не очень высокая.

С дистанционным управлением и проводные

В устройстве для передачи команды находится специальный провод. Это доступные по цене приборы, которые на сегодняшний день уже нечасто можно найти в магазинах.

Эти термостаты можно программировать на необходимую температуру вручную. Есть и дорогостоящие проводные устройства, регулирующие теплоноситель в отопительном контуре за счет температурных характеристик в помещении.


В приборах с дистанционным управлением находится пульт, транслирующий сигнал с дистанцией до 50 м.

Память оборудования энергонезависима. При отключении электричества все данные сохраняются. Одним пультом в некоторых случаях можно запускать одновременно несколько устройств. Подсоединение GSM-модуля либо системы контроля с помощью Wi-Fi можно произвести лишь для беспроводных термостатов.

Программируемые и обычные

Обычные устройства имеют клавишу включения и отключения, а также вращающийся диск программирования температуры в ручном режиме. Это самое простое оборудование, обходящееся очень дешево. Как правило, его приобретают для дачи либо иного жилья, в котором редко необходим строгий контроль за отопительной системой.

Программируемые приборы дают возможность задавать требуемые показатели температуры. У них находится функция программирования (приблизительно до 7 функций переключения температуры в сутки). Можно установить одну суточную программу на будние дни и другую на выходные или индивидуально для всех дней недели. Оптимальное программирование датчика понижает температуру в помещении, если дома отсутствуют жильцы, а также, к примеру, ночью.

Экономия с программируемым оборудованием намного выше, нежели с простым термостатом (до 45%). У дорогостоящих устройств может находиться коммуникационная шина EBus и иные функции. EBus дает возможность выполнять обмен информации между датчиком и котлом отопления и, таким образом, изменять мощность по сигналу от термореле с учетом запрограммированной температуры в доме.

Приборы с гидростатом - это не обычные устройства, а оборудование с возможностью контролировать уровень влажность в доме. Можно отслеживать влажность и выбирать функцию снижения или повышения.

Комнатные и уличные

Есть погодозависимые терморегуляторы, управляющие температурой в помещении с учетом погодных условий на улице. Если на улице холодно, котел самостоятельно повысит расход топлива, а во время потепления обогрев снизится.

Контролировать это устройство можно с помощью телефона либо иного гаджета. Цена погодозависимых приборов начинается от 7 тыс. руб. Терморегуляторы более экономичны и довольно востребованы на сегодняшний день.


Уличное оборудование защищено от мороза. В терморегуляторах могут находиться такие режимы, как «отпуск» или «встреча», то есть существует возможность встретить владельца после отсутствия необходимой температурой или понизить потребление энергии до минимума во время отсутствия дома жильцов.

Комнатное оборудование устанавливается в помещении и работает благодаря воздушной циркуляции, а не обогрева теплоносителя в котле. Прибор оборудован цифровым экраном, его можно программировать. Ставится одно устройство на весь дом и функционирует оно с помощью биметаллической пружины.

Устанавливать это оборудование можно лишь на расстоянии 1,2 м от уровня пола и вдалеке от постоянного источника сквозняка. Прибор отключит котел, если температура в помещении достигнет заданного порога и включит, если температура снизится на несколько градусов.

Особенности выбора

Чтобы правильно выбрать это устройство, необходимо определиться, насколько часто термостат будет эксплуатироваться. Если предполагается регулярное использование, то лучше беспроводных приборов с различными температурными функциям не найти.


Подбирая эту модель, надо обратить внимание на наличие режима управления с помощью смартфона, подключенного к системе «умный дом».

Частая эксплуатация термостата возможна, если установлен двухконтурный котел, и вы ежедневно греете воду для купания.

Важно: частое включение и отключение может спровоцировать не только ненужные затраты, но и износ оборудования. После приобретения термостата регулировка котла в ручном режиме уйдет в прошлое.

Если же котел включается и выключается редко, то вполне достаточно простейших устройств с небольшим количеством функций и режимов. Все время внимание нужно обращать на то, какая выйдет экономия в дальнейшем благодаря установке термостата, а также на время его эксплуатации. Немаловажное значение имеет и простота в управлении. К примеру, с помощью дистанционного пульта можно задавать все необходимые параметры, не вставая с кресла.

Оптимальное решение

Терморегулятор - вещь довольно удобная в любом хозяйстве. При помощи этого прибора можно снизить затраты на оплату электроэнергии либо газа, а также увеличить время эксплуатации дорогого котла. Увеличение температуры выше порога +22°С повышает расход топлива практически на 15%. Терморегулятор даст возможность уменьшить затраты на 30% зимой, и при этом сможет поддержать в помещении комфортный температурный режим.

Погодозависимые устройства стоят дороже всего, однако если вы живете в холодном районе, то это наилучший способ разумно обогревать помещения без переплаты. Между прочим, экономия от использования этих приборов выше, нежели от обычных. По утверждениям пользователей, терморегуляторы быстро окупаются благодаря экономии за коммунальную оплату.
Самые востребованные терморегуляторы:

  • «Монолит»;
  • «Овертроп»;
  • Salus. Protherm;
  • Vaillant;
  • Bosch.


Подбирая модель, необходимо обратить внимание на простоту управления, способ монтажа, функциональность и другие немаловажные технические характеристики.

Установка комнатных терморегуляторов даст возможность вам организовать комфортный микроклимат и удобство эксплуатации котельного оборудования, при этом уменьшит расход газа. Но необходимо не забывать, что значительную экономию можно получить только после предотвращения тепловых потерь в доме. В противном случае расход газа только увеличится, так как терморегулятор не остановит котел, пока требуемая температура в помещении не будет достигнута.

Добиваясь комфортной температуры в доме, мы вручную управляем работой газового котла. Это регулирование очень относительно, поскольку мы выставляем на котле температуру теплоносителя. Стоит погодным условиям измениться в ту или иную сторону, как температура в помещениях понижается или повышается, надо опять регулировать нагрев теплоносителя на котле. Это касается всех газовых водогрейных установок, даже дорогих с высоким уровнем автоматизации. Избавиться от ежедневной беготни в котельную можно, если установить выносной терморегулятор для газового котла. Некоторые производители котельного оборудования поставляют его вместе со своими изделиями в качестве опции.

Как это работает?

В стандартной ситуации котельная установка производит нагрев воды до установленной температуры и никак не реагирует на то, что в доме становится жарко или холодно после перемены погоды. Даже суточные перепады уличной температуры дают о себе знать. Регулирование газового котла по теплоносителю - косвенное, чтобы регулирование было прямым, его надо осуществлять по температуре воздуха в помещениях. Для небольших одноэтажных домов достаточно установить в проходном помещении один комнатный терморегулятор, чтобы решить проблему.

Простейший термостат состоит из чувствительного элемента, который является исполнительным механизмом, и контактной группы с регулятором. Термоэлемент представляет собой закрытую капсулу (сильфон), внутрь нее чаще всего закачивают смесь газов, реже – жидкость. Суть в том, что этот заполнитель чувствителен к изменению температуры окружающей среды. При ее повышении газовая смесь расширяется, растягивает сильфон и перемещает шток, замыкающий контакты. Понижение температуры вызывает обратный процесс и контакты размыкаются.

Задача и принцип работы терморегулятора газового котла – в момент достижения необходимой комнатной температуры прекратить нагрев теплоносителя, а после ее понижения до нижнего значения возобновить работу. В самой простой схеме термостат замыкает два контакта, провода от которых проложены к отопительной установке и подключены к электромагнитному газовому клапану.

В рабочем положении последний постоянно открыт, при замыкании контактов термостата на клапан подается напряжение и он перекрывает топливный тракт главной горелки, пламя остается только на запальнике. После того как температура в помещении уменьшилась, с клапана снимается напряжение, он открывает газовую магистраль и горелка поджигается от запальника. При такой схеме работы подключение терморегулятора к газовому котлу выполняется, как показано на рисунке.

Как подключить терморегулятор к котлу

Виды дистанционных терморегуляторов

Для поддержания необходимой температуры в помещениях используются следующие регуляторы:

  • Простой терморегулятор с ручным указателем температуры и проводным подключением. Комплектуется проводами длиной до 30 м.
  • Регулятор с дисплеем и возможностью программирования в комплекте с проводами для подключения.
  • То же, со встроенным GSM – модулем для коммуникации с мобильным телефоном.
  • Автономный беспроводной регулятор.
  • Внешний беспроводной терморегулятор для газового котла, позволяющий управлять его работой в зависимости от погодных условий.

Последняя разновидность термостатов используется совместно с электронным блоком управления отопительной установки, имеющего такую функцию. Большинство ведущих зарубежных производителей предусматривают в своих изделиях эту возможность. Погодозависимый регулятор подключается к специальным контактам контроллера либо связывается с ним посредством радиомодуля. Такой способ регулирования считается наиболее эффективным, поскольку котельная установка реагирует на похолодание (или потепление) еще до того, как холод проникнет в дом и начнет понижаться температура в комнатах.

Задать необходимую температуру в доме можно, если поставить программируемый терморегулятор для котла с дисплеем. В зависимости от завода – изготовителя электронику прибора можно запрограммировать на неделю вперед или более, чтобы в разное время суток в доме выдерживалась требуемая температура. Функция дает возможность экономить топливо, поскольку нет смысла полноценно топить дом, когда в нем никого нет. То же касается и ночного времени суток, во время сна температуру можно понизить на несколько градусов, а к утру снова поднять.

Терморегулятор с GSM – модулем может передавать информацию на ваш телефон с помощью текстовых сообщений. В газовых котлах ведущих европейских и южнокорейских производителей устанавливаются Wi – Fi модули, с помощью которых можно управлять работой агрегата через интернет. Поскольку контроллер таких отопительных установок связан с комнатным терморегулятором, то через сеть есть возможность дистанционно менять температуру в помещениях дома.

Появилась новинка в котельном оборудовании некоторых ведущих производителей. Для дистанционного управления всеми функциями агрегата разработаны специальные приложения, устанавливаемые на смартфон.

Беспроводные терморегуляторы для котлов оборудованы встроенным радиомодулем для связи с контроллером водогрейной установки. Удобство в эксплуатации и отсутствие длинных проводов – главные преимущества этих устройств. Недостаток заключается в том, что отопительные установки и терморегуляторы от разных производителей могут быть несовместимы между собой. Этим же недостатком страдают и регуляторы, подключаемые к котлам с помощью проводов. Проблема возникла вследствие обилия различных производителей электроники и газовой аппаратуры. По этой причине покупать прибор надо, проконсультировавшись со специалистом сервисной службы фирмы – изготовителя котла и терморегулятора.

Различная дополнительная автоматика для газовых котлов, в том числе и терморегуляторы, имеют все большее количество функций, их ассортимент постоянно расширяется. Некоторые модели с большим жидкокристаллическим дисплеем могут не только поддерживать температуру в помещении, но и управлять газогорелочным устройством совместно с электронным блоком котла. На дисплее можно увидеть значения температуры теплоносителя и наружного воздуха, а в случае нештатной ситуации или мелкой неисправности на экране появится код ошибки. Данные электронные устройства избавляют от необходимости часто посещать помещение топочной с целью проверки работы оборудования.

Заключение

Стоимость терморегуляторов нельзя назвать высокой, но с их помощью можно значительно экономить любое топливо, которое используется в вашей котельной для обогрева дома. При этом появляется дополнительное удобство эксплуатации всей системы отопления.

Для предотвращения перегрева и высоких нагрузок на котельное оборудование устанавливают специальные устройства. Это терморегуляторы для газовых котлов. В сегодняшней статье мы попытаемся подробно рассказать вам об этой детали, а также рассмотрим ее конструкцию и назначение.

Для чего он нужен?

В процессе работы котел нагревает воду в системе, после чего она перемещается по радиаторам. И если уровень давления жидкости либо ее температура превышает норму, через некоторое время произойдет авария в системе. Так вот, для того чтобы система не подвергалась частым перегревам, она доукомплектовывается термостатами. Зачастую в помещении используется несколько деталей. Терморегуляторы для газовых котлов монтируются на их выходе, а также на каждой батарее. Это необходимо для того, чтобы контролировать температуру нагрева жидкости.

Стоит отметить, что газовое оборудование представляет собой предмет повышенной опасности. При неправильной эксплуатации горелки не могут сжигать нужным образом топливо, из-за чего газ заполняет камеру сгорания, повышая риск образования взрыва и пожара. Вследствие этого котел перегревается, а вода в системе преобразуется в пар (при этом давление на трубы возрастает в разы). Конечно, современные котлы в состоянии отключаться при значительных перегревах, так как в их конструкции предусмотрены специальные датчики. Но, как показала практика, когда температура поднимается слишком быстро и где-то вдалеке от нагревательного элемента, они не в состоянии вовремя отреагировать на данные изменения. Вследствие этого происходит перегрев системы. При таких обстоятельствах помогает только местный предохранитель, то есть терморегулятор для газового котла. Сигнал он подает за считанные секунды, поэтому вы можете не волноваться за риск перегрева системы.

Конструкция и принцип работы

Из чего сделаны данные элементы? Терморегулятор (для газового котла АОГВ в том числе) состоит из нескольких полос металла. Последние имеют разные коэффициенты линейного расширения. Данные полосы работают в качестве электроконтакта выключателя в контуре отопления. Благодаря разнице в коэффициенте двух металлов они деформируются, после чего цепь нарушается. Стальные полоски находятся в контакте с механизмом закрытия клапана. При повышении температуры свыше номинальной контакт опускается вниз. Далее на уровне клапана перекрывается доступ воде, пару и газу. Таким образом, работа котла останавливается, а радиаторы остывают естественным образом, осуществляя теплообмен с воздухом в помещении.

Что происходит далее? После того как температура пара/воды снизится до нормальной отметки, термостат откроет клапаны и возобновит работу котла. Следует обратить внимание, что при частых перегревах системы может нарушиться конструкция клапанов и предохранителей. Поэтому после каждой такой ситуации нужно проверять целостность важных механизмов.

Как видите, выносной терморегулятор для газового котла имеет такой же принцип работы, как и автомобильный термостат - как только температура повышается, в системе открывается специальный клапан, и жидкость прокачивается по большому кругу. Правда, в случае с машиной датчик не в состоянии отключить двигатель внутреннего сгорания.

Разновидности

При покупке данного элемента важно учесть целый ряд параметров и характеристик именно той отопительной системы, которая используется именно в вашем помещении. Ниже мы рассмотрим, какие терморегуляторы для газовых котлов существуют и чем каждый из этих видов характеризуется.

Комнатные

Данный тип термостатов работает исключительно при свободном потоке воздуха. То есть возле него не должны находиться какие-либо элементы, блокирующие циркуляцию воздуха. Это может быть штора, шкаф или другая мебель, расположенная рядом с источником тепла (радиатором отопления). Это самый популярный терморегулятор для котла газового («Беретта» в том числе). Данные устройства также могут использоваться для полотенцесушителей.

Комнатный термостат - это устройство, которое регулирует работу отопительного котла в зависимости от текущей температуры воздуха в помещении. То есть датчик работает не с учетом нагрева воды в трубках. Таким образом:

  • Обогреватель (в нашем случае это газовый котел) при отсутствии установленного термостата включается и выключается в зависимости от температуры воды.
  • Обогреватель с комнатным термостатом действует в зависимости от нагрева воздуха в помещении.

Именно поэтому терморегуляторы для газовых котлов не рекомендуется закрывать какими-либо декоративными крышками, заставлять мебелью и прочими вещами. Кстати, этот вид устройств оснащен удобным цифровым дисплеем и может программироваться при нажатии одной кнопки.

ТРВ

Под данной аббревиатурой скрывается особый вид элементов - термостатические вентили. Данные устройства не управляют напрямую котлом. По своей структуре они лишь уменьшают поток воды, идущий через батарею, да и только в случае повышения температуры выше нормы. Чаще всего ТРВ монтируются в местах, где уровень давления воды наименьший. данного типа, как и комнатные, не рекомендуется устанавливать под крышки и другие дизайн-приспособления. Дело в том, что при нарушении циркуляции воздуха в помещении устройство не будет измерять точный уровень нагрева системы, соответственно, будет бесполезным в вашем доме.

Дистанционные контроллеры

Специалисты рекомендуют устанавливать зональные дистанционные контроллеры вместе с Данные устройства помогут контролировать температуру воздуха в комнате или на отдельном участке помещения при помощи ИК-лучей. Как только система начнет кипеть, датчики передадут сигнал котлу или клапану регулятора, после чего работа обогревателя прекратится.

Термостат цилиндра

Этот вид устройств рекомендуется устанавливать в том случае, если в помещении установлен 2-контурный котел. На выходе системы вода достигает весьма высоких температур (более 80 градусов), и чтобы предотвратить деформацию труб и их протекание, перед проходом к батарее монтируются такие жидкостные регуляторы. Стоит отметить, что термостат цилиндра полностью программируемый. Это значит, что владелец самостоятельно может выставить температуру, при которой котел будет отключаться на определенное время. Большинство таких регуляторов настраиваются в диапазоне от 60 градусов Цельсия.

«Умные» термостаты для газовых котлов

Данные устройства по своему принципу работы очень схожи с водяными регуляторами прямого действия. Они также контролируют состояние системы из и при необходимости отключают котел до стабилизации температуры жидкости. Кроме этого, «умные» термостаты способны отключать котельное оборудование, контролируя еще и количество прокачанной в трубах горячей воды. При возникновении внештатной ситуации электроника быстро реагирует и перекрывает вентили в системе. Данный тип устройств может быть как цифровым, так и электронным. Последние состоят из нескольких комплектующих - дисплея, платы и контактов.

Как правильно устанавливать?

Судя по отзывам, для газового котла вполне реально установить в помещении своими руками. Причем не важно, производится монтаж устройства на металлических, чугунных либо алюминиевых батареях - весь процесс аналогичен и требует наличия минимума инструментов.

Итак, как правильно включить регулятор в систему отопления? Первым делом необходимо слить воду с труб. Так мы разрядим систему центрального отопления. Чаще всего для этого требуется открыть один клапан, находящийся на входе воды в систему. Далее трубы продуваются, и откручивается адаптер. Как это сделать? Для того чтобы отключить адаптер, необходимо произвести несколько манипуляций.

  1. Положить много кусков ветоши. Это могут быть тряпки или полотенца. Важно, чтобы все они состояли из махры или хлопка - так в них впитается больше воды. В качестве альтернативы можно использовать обыкновенный лист бумаги или картона.
  2. Прижать корпус старого клапана при помощи разводного гаечного ключа. Второй ключ необходим для того, чтобы ослабить гайки, которые держат клапан на трубе и адаптере. Дальше смело извлекаем механизм из радиатора. В некоторых случаях необходимо использовать клапан батареи, который встроен внутрь радиатора.

На следующем этапе монтируется новое устройство. Перед установкой важно тщательно прочистить внутреннюю резьбу. Лучше всего для этого подойдет кусок чистой ткани. После резьба оборачивается специальной запорной лентой (белая полоска) по часовой стрелке. Рекомендуется разглаживать ее после каждого нового поворота. Дальше соединяется винтовой элемент с угловыми прокладками.

При установке следует заменить глухую гайку, а также старый стальной воротник из медной трубы. Если последний не соскальзывает, тщательно и аккуратно вырежьте его части и оторвите друг от друга при помощи компактной отвертки.

После того как будет установлен терморегулятор для котла газового (фото готового элемента в рабочем состоянии вы можете увидеть ниже), нужно затянуть гайку, которая находится между адаптером и клапаном. Последний следует придерживать разводным гаечным ключом. Важно не перетягивать резьбу, иначе система может разгерметизироваться.

Далее производится монтаж запасной системы защиты. Для этого трубы снова заполняются водой. После того как система будет полностью наполнена жидкостью, проверьте все места соединений на предмет утечек. Если клапан стоит в большой комнате (например, гостиной), его оставляют полностью открытым. В случае с малогабаритным помещением (кухней или детской) нужно закрыть его наполовину.

Помимо водонагревателя систему отопления рекомендуется укомплектовывать также различной полезной автоматикой с датчиками. Одним из таких устройств является комнатный термостат для газового котла, сильно упрощающий управление оборудованием для нагрева теплоносителя. Этот терморегулятор помогает существенно сократить затраты топлива и обеспечивает поддержание максимально комфортной для людей температуры воздуха в доме.

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Установка комнатных терморегуляторов для газовых котлов позволяет:

    Упростить поддержание нужной температуры в обогреваемом коттедже;

    Сэкономить на газе, его расход при наличии воздушного термостата снижается на 20–30%;

    Избавиться от необходимости все время контролировать настройки котла;

    Продлить срок службы котельного оборудования.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Принцип работы комнатного термостата

Воздушный термостат для газового котла внутри имеет термочувствительный элемент. В этом датчике температуры находится газ, который расширяется при нагреве и сжимается при охлаждении. В результате этих процессов происходит замыкание / размыкание контактов цепи питания газового оборудования.

В зависимости от модели терморегулятор может иметь:

    Один или несколько температурных датчиков;

    Цифровой таймер программирования рабочих режимов котла;

    Механический регулятор выставления необходимого температурного режима;

    Дисплей с программным блоком управления.

Самым простым является девайс с механическим переключателем, с помощью которого выставляются параметры режимов включения и выключения котельного оборудования. Наиболее продвинутыми считаются термостаты с программируемым блоком управления, позволяющим задать установки работы отдельно для дня и ночи. Это как насосная станция и простой насос для скважины – функции в целом выполняют одинаковые, но возможности у них различаются.

Основные типы и особенности терморегуляторов

По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.

По функционалу термостат может быть:

    Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.

    Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.

    С дополнительным сенсором влажности.

Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.

Выбирая модель комнатного термостата для газового котла, следует ориентироваться на имеющиеся у прибора границы по температуре, размеры помещения и характеристики отопительного водонагревателя.

Если ремонт в комнатах уже сделан, то стоит подобрать беспроводное устройство. Для него не придется прокладывать провода. Если во главе угла желание максимально оптимизировать функционирование всей системы обогрева, то лучше программируемого терморегулятора варианта не найти. Он позволяет более тщательно контролировать температурные параметры воздуха и рабочие режимы котла.

При установке рассматриваемого регулятора надо следить, чтобы термодатчики:

    Были расположены на высоте около 1,5 метров и на внутренних стенах;

    Не оказались закрытыми шторами, портьерами и мебелью;

    Находились на удалении минимум в метр от окон, дверей и радиаторов отопления.

Воздух вокруг термотдатчиков должен циркулировать свободно. Помещать их в шкаф или за декор недопустимо. Также нельзя монтировать эти сенсоры на выходящих на улицу стенах и около дверей. Это приведет к неправильным показаниям из-за сквозняков и большего охлаждения внешних ограждающих конструкций по сравнению с внутренними перегородками.

В идеале приобретать комнатные термостаты следует от того же производителя, который изготовил имеющийся котел. Так их проще подключать и настраивать, а работать они вместе будут с меньшим количеством сбоев и прослужат дольше.

Чтобы установить подобный регулятор, особыми навыками в электротехнике и теплоэнергетике обладать не требуется. Выносные сенсоры монтируются на стенах. А подсоединение проводов осуществляется посредством клемм на корпусе. Надо лишь не перепутать жилы. В инструкциях к котлам и этим приборам схемы подключения описаны максимально подробно. Стоит такой прибор в программируемом исполнении недешево, но окупается буквально за пару отопительных сезонов.

Терморегулятор для котла отопления – устройство, позволяющее котлу работать исходя из температуры воздуха в помещении, а не в соответствии с температурой теплоносителя. Точность передачи данных до 0,1°C.

Современные газовые котлы оснащаются датчиками температуры, обеспечивающими безопасность их эксплуатации. Однако, даже автоматика, регулирующая нагрев воды, в большинстве случаев, ориентируется на данные с теплоносителя или внутреннего состояния котла. Учитывая только эти показатели котел прогревает систему до заданной температуры, не реагируя на состояние окружающей среды. Фактически он работает одинаково и при температуре помещения +12°C и +30°C.

В то же время, для котла, оснащённого датчиком температуры воды, важным параметром является момент остывания воды или достижения максимальной температуры нагрева и, нередко складывается ситуация: в доме тепло, но теплоноситель уже остыл – происходит временное включение котла, что как минимум, неэкономично. Мы уже не говорим об ошибках в разводке, которые нередко являются причиной частого включения/выключения горелки. В конечном итоге результат не радует – все это ведет либо к отсутствию температурного комфорта в доме, либо к износу котельного оборудования.

Выход из вышеописанной ситуации достаточно прост и напрашивается сам по себе – надо заставить котел работать не только с ориентацией на внутренние параметры, но и на внешние. Именно так происходит управление системой отопления, укомплектованной терморегулятором для газового котла. Кстати, многие производители предлагают данную опцию при покупке котла. Это идеальный вариант выбора оборудования, так как при этом не возникает проблема несовместимости аппаратуры.

Преимущества использования термостатов

Покупка комнатного термостата для газового котла увеличивает стоимость системы отопления на начальном этапе, однако их использование обеспечивает:

  • уменьшение расхода топлива (15-20% в год);
  • дополнительную защиту от аварийных ситуаций, т.к. снижается риск перегрева;
  • бесперебойный рабочий режим включения/отключения отопительного оборудования, уменьшается риск учащенной смены этих состояний (тактования);
  • увеличение срока службы работы котельного оборудования;
  • положительные эмоции пользователя от удобства дистанционного управления;
  • если добавить простоту монтажа – данные устройства могут стать надежным помощником, управляющим не только газовым котлом, но и создающим микроклимат помещения.

В настоящее время терморегуляторы для котлов отопления выпускаются под разными торговыми марками, однако желательно, чтобы котел и терморегулятор изготавливался одним производителем.

При покупке оборудования обращаем внимание на фирму, выбираем известные, зарекомендовавшие себя бренды. К таковым можно отнести: «Oventrop», «Монолит», «Danfoss», «Valtec», «Витек», «Корадо», «Рифар», «Global », «РТД», «Керми».

Виды терморегуляторов

Существует несколько классификаций терморегуляторов. В зависимости от способа передачи сигнала термостаты для котлов подразделяются на:

  • Механические;
  • Электронные.

В зависимости от количества выполняемых задач, устройства принято делить на однофункциональные и многофункциональные.

Однофункциональные терморегуляторы – устройства, выполняющие главную, но единственную задачу: они определяют температуру воздуха в помещении и останавливают или возобновляют работу котла, в зависимости от заданных параметров.

Многофункциональные терморегуляторы для газовых котлов носят еще одно название – программаторы. Эти устройства позволяют задавать расписание для работы котла и программировать его на день, неделю. С помощью электронного устройства можно установить разный режим работы системы отопления в течение дня (например, ночью можно снизить температуру, а к вечеру, когда вся семью собирается в доме, стоит установить самые комфортные показатели).

По способу управления терморегуляторы делятся на:

  • Проводные термостаты с ручным регулятором температуры. Наиболее простые, чаще всего решающие одну задачу, недорогие устройства;
  • Проводные регуляторы с программируемыми настройками дисплея. Дают возможность составить расписание работы котла;
  • Дистанционно управляемые терморегуляторы с . Данный тип терморегуляторов позволяет постоянно иметь актуальную информацию о работе оборудования, задавать на расстоянии нужные параметры теплоносителя и корректировать температурный режим помещения. Управление может осуществляться с мобильного устройства (телефон, смартфон), планшета или стационарного компьютера.

Устройство и принцип работы

В состав терморегулятора для котла отопления входят термодатчик и система, осуществляющая передачу сигналов.

Принцип работы прост. Пользователь устанавливает желаемую температуру воздуха. Котел работает, до тех пор, пока не получит сигнал от датчиков термостата. Как только температура в помещении снизится до минимума или повысится до установленного максимума, терморегулятор остановит или возобновит работу котла.

Дополнительными устройствами к терморегулятору могут стать термостатические регулируемые клапаны. Данные устройства не регулируют работу котла, они способны изменять объем поступающего в радиатор теплоносителя. Например, если температура в помещении слишком высокая, термостатический клапан частично перекрывает сечение канала и в радиатор поступает меньше теплоносителя, в результате теплоотдача прибора снижается и в помещении становиться прохладнее. И наоборот, если в помещении недостаточно тепло, клапан полностью открывает сечение канала, в радиатор поступает больше теплоносителя, его теплоотдача увеличивается и температура в помещении повышается.

Правила эксплуатации

  • Термостата для газового котла следует оберегать от механических повреждений.
  • Рекомендуется устанавливать датчики в наиболее активно использующихся и часто посещаемых комнатах.

    В моем Аогв вышел из строя регулятор температуры нагрева состоящий из тонкой медной трубки, иглообразного датчика и гофрированного механизма. Заполнено все это, кажется, керосиновой смесью.
    Вы можете подсказать мне:
    1. Как называется этот регулято
    2. Где купить.
    3. Можно ли умельцу отремонтировать его.
    Спасибо.

Оставить свой комментарий
