Некоторые источники утверждают, что свое название ракетная печь (rocket stove) получила благодаря особому звуку, который она издает во время использования. Оговоримся сразу – сильный гул слышен только во время растопки, а затем, правильно сложенная печь гудеть не должна. Звук, который вы можете услышать от хорошо сложенной конструкции, будет больше напоминать шелест, шёпот, но никак, ни звук взлетающей ракеты.

КПД печи увеличивается благодаря особенностям конструкции, которая позволяет использовать не только тепловую энергию, получаемую в результате сгорания топлива, но и дополнительную часть тепла, образуемую во время дожига пиролизного газа.

Внимание! Этот газ образуется во время сгорания дров. Его воспламенение возможно только при достаточном уровне температуры. При большом доступе кислорода или в непрогретой печи такие газы охлаждаются, не воспламеняясь и свободно улетучиваются.

Конечно, печь ракета проста в изготовлении, удобна в использовании, практична, не требовательна к качеству древесного топлива. Однако ее работа зависит от правильности расчетов и точности изготовления всей конструкции.

Общая схема устройства печи выглядит следующим образом:

• Несмотря на простоту конструкции, сверхэффективная ракетная печь длительного горения требует точного соблюдения пропорций ее частей:
• Диаметр дымовой трубы не меньше диаметра топливного бункера;
• Длина горизонтального отсека зоны горения не больше половины вертикального расширяющегося участка;
• Высота бункера для топлива равна длине горизонтального участка;
• Длина дымохода в 6-10 раза больше высоты вертикальной камеры вторичного сгорания.
• Теплоизолирующая саманная обмазка лежанки не меньше 2/3 высоты, над трубой дымохода не менее 15 см.

Принцип работы

В вертикальный бункер загружается топливо. При правильном устройстве печи ракеты топливо горит только в нижней части, постепенно оседая под собственным весом. Горение в камере первичного сгорания поддерживается за счет подходящего кислорода, проникающего с потоком воздуха через поддувало. Затем топливные газы свободно передвигаются в зону дожига, в результате пиролизной реакции воспламеняются, прогревают камеру вторичного сгорания и колпак. За счет разности температур в камерах первичного горения и вертикального колпака создаётся тяга, а горячий воздух проходит в дымоходный канал. Система отвода продуктов сгорания состоит их внутренней части (обогреваемой жилище) и внешней (выводящей дым и газ из помещения наружу).

Во время работы топливо сгорает практически стопроцентно, а на выходе остается только вода и углекислый газ. Длинный дымоход обеспечивает почти полное охлаждение, поэтому из трубы может течь вода. И как следствие, не требуется высокая труба, чаще всего ее выводят просто продолжением горизонтального участка через стену.

Ракетную печь можно использовать одновременно и как средство для приготовления пищи, и для отопления небольшого помещения. Особенности конструкции позволяют прогревать поверхность колпака до 400°C, этот участок печи используется как варочная поверхность, а длинный дымоход чаще всего превращается в лежак, который способен отдавать тепло до 12 часов после протопки. Эффект теплоаккумулятора увеличивается при правильно выполненной футеровке (обмазке) корпуса дымохода.

Это интересно! Принцип реактивной печи без теплоаккумулирующего кожуха используется в малых, переносных походных конструкциях. Печки такого типа используют только энергию, вырабатываемую в результате прямого горения. В данном случае количество сжигаемого топлива увеличивается, а КПД печи значительно снижается, но для приготовления пищи и обогрева палатки ее вполне достаточно.

Ракетная печь своими руками

При изготовлении печи ракеты своими руками понадобятся следующие материалы:

• Для печи большого объема – бочки от горюче-смазочных материалов, объемом 200 л и диаметром 600 мм. Для внешнего корпуса печи среднего размера используются газовые баллоны, диаметра 300 мм (возможно использование и жестяных ведер, 400-450 мм);
• Для огнепровода печи на основе бочки ГСМ подготавливается 135 миллиметровая стальная круглая труба или профильная (120х120 мм). Под печь с внешним корпусом из газового баллона используются круглые трубы 70 мм или профильные 70 и 150 мм;
• Вся конструкция складывается из жести или тонкой листовой стали толщиной 2-3 мм. (Более тонкая жесть может быть использована только для устройства дымохода).
• Теплоизолирующие прокладки из минерального картона;
• Для дымохода – гофротруба. Диаметр трубы должен быть в полтора раза больше диаметра огнепровода;
• Кирпич огнеупорный, шамотный лом, глина, песок. Солома (для самана);
• Фурнитура для печи (дверцы топливника и зольника). Обязательное требование – цельность, герметичность, которая обеспечивается прокладками из минерального картона.

Преимущества и недостатки

Главное преимущество – простота монтажа – нами уже упоминалось, однако, данный тип печей завоевал популярность благодаря еще дополнительному ряду особенностей.

1. В качестве топлива можно использовать дрова, дерево любого качества и состояния. Конечно, для реакции горения пиролизных газов сырых дров потребуется большая температура, но и в таком случае в результате первичного сгорания топлива будет выделяться тепловая энергия, которой достаточно для кипячения воды, приготовления пищи;
2. Несмотря на простоту конструкции, тепловая отдача, на которую способна печь ракета изготовленная на основе бочки ГСМ может достигать 18кВт. Таких параметров достаточно, чтобы обогревать помещение до 20 м?. Малая печь (на основе газового баллона) при соблюдении всех правил установки и монтажа, может иметь мощность до 10кВт.
3. Хорошо протопленная реактивная печка способна длительное время сохранять тепло, в течение полусуток (до 12 часов) не требуя дополнительных подтопок.

Однако, нельзя упомянуть о некоторых недостатках конструкций данного типа:

1. Некоторые виды ракетных печей нельзя использовать для нагрева воды с последующей подачей в радиаторы или в систему горячего водоснабжения, т.к. в принципе присоединение дополнительных теплообменников (змеевиков) нарушает герметичность внутреннего бункера, или снижает его теплоизоляционные характеристики, что ведет к невозможности использования технологии дожига пиролизных газов;
2. Общая регулировка работы печи возможна только за счет уменьшения или увеличения количества дров. Поддувало, которым регулируется поток воздуха, используется только для первичного розжига.
3. Ракетная печь не относится к конструкциям быстрого действия. (Напротив, она требует достаточно длительного подготовительного времени на растопку и обогрев собственного корпуса и столь же долго остывает). Поэтому такую конструкцию невозможно использовать в гаражах, банях.

Видео

Ракетная, или реактивная печь - это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших - простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, - высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная основана на дожигании пиролизных газов. Как известно, пиролиз - это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный - вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение - установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование - это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные - труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Если запланировано сделать печь-ракету из газового баллона, то трудностей можно не бояться. Действия по созданию оборудования из такого строительного сырья довольно просты:

1. от баллона объёмом 50 литров отсекают верхнюю часть, чтобы соорудить своеобразный колпак;

   Баллон обрезают сверху и снизу

2. ориентируясь на указания в чертеже, друг с другом сваривают все детали изделия, то есть газовый баллон, трубу диаметром 10 см (будущий дымоход), трубу диаметром 7 см (внутренний канал) и ещё одну трубу с диаметром 15 см (топливник);

   Размеры указаны в мм

3. пространство между двумя трубами заполняют материалом, сохраняющим тепло, например, песком, который был тщательно прокалён, то есть очищен от органических веществ;
4. для придания конструкции устойчивости приваривают ножки.

Для сооружения ракетной печи с лежанкой, что подразумевает использование кирпичей, нужно действовать иначе:

1. Зону для обустройства топливника углубляют, убирая 10 см грунта. Топочную камеру формируют из шамотных кирпичей. По контуру изготавливаемой конструкции создают опалубку. Чтобы основание было прочным, рекомендуется закладывать в него арматурную сетку или металлические прутья;

   Платформа затвердеет примерно через два дня

2. Конструкцию заливают жидким бетоном. Затем ждут, когда раствор застынет, и доделывают работу. Кирпичи укладывают сплошной линией, создавая платформу для печи. После этого формируют стенки конструкции, выставляя несколько рядов кирпичных блоков;
3. Обустраивают нижний канал конструкции, при этом одну линию кирпичей укладывают поперёк, чтобы перекрыть топочную камеру. Блоки расставляют, оставляя вертикальный канал и проём топки открытыми;

   Два сектора печи на этом этапе строительства должны быть открытыми

4. Находят корпус от старого бойлера и срезают на нём верхнюю и нижнюю крышки. Внизу получившейся трубы устанавливают фланец, через который будет проходить горизонтальный теплообменник. Детали требуется соединить друг с другом сплошным сварным швом;

   Работа требует аккуратности

5. В бочку вставляют выходной патрубок, после чего берут щётку по металлу и отскребают от стенок ёмкости ржавчину. Очищенную бочку обрабатывают грунтовочным составом, а чуть позже - краской, устойчивой к воздействию высокой температуры;
6. Горизонтальный дымоход при помощи сварки соединяют с боковым отводом - будущим зольником. Для облегчения его чистки монтируют герметичный фланец;
7. Выкладывают жаровую трубу из огнеупорных кирпичей. При этом внутри конструкции формируют канал высотой и шириной в 18 см. Занимаясь этим делом, постоянно пользуются строительным уровнем, который позволяет контролировать вертикальность изделия;

   Высота трубы определяется заранее

8. Жаровую трубу накрывают защитным кожухом, а получившиеся зазоры закупоривают перлитом. Нижнюю область вертикального канала герметизируют сырой глиной, функция которой - предотвратить просыпание теплоизоляционного материала на пол;
9. Из бойлера, на котором были срезаны верх и низ, формируют топливный бак. К нему обязательно приваривают ручку;
10. Для улучшения вида конструкцию обрабатывают саманной замазкой, состоящей из древесных опилок и сырой глины. Первый компонент состава служит так же, как и щебень в бетоне, то есть предотвращает растрескивание стенок печи. Саманную замазку рекомендуется наносить и поверх перлитовой засыпки;
11. Создают фасад печи, для чего из камня, кирпичей, самана и песка выкладывают печной контур. Изнаночную сторону конструкции заполняют щебнем, а лицевую - саманной смесью, делающей поверхность идеально ровной;
12. На ранее созданное основание ставят кожух из металлической бочки. Нижний патрубок ёмкости направляют в сторону лежанки. Низ конструкции обрабатывают сырой глиной, что обеспечит её герметичность;
13. К топочной камере подводят канал из гофрированной трубы. Он послужит связующим звеном между топкой и атмосферой извне;

    На этом этапе печь выглядит почти законченно

14. Проводят тестовую растопку печи, смотря, как газы выводятся из горизонтального дымохода. После этого трубы теплообменника соединяют с нижним патрубком, установленным на платформе из красного кирпича;
15. Печь дополняют трубой для выведения дыма. Место соединения дымохода и теплогенератора уплотняют огнеупорной обмазкой и асбестовым шнуром;
16. Используя глину и саман, лежанке придают нужную форму. Незапечатанной оставляют только горизонтальный участок конструкции, который потом будет использоваться во время приготовления еды.

    Печь функционирует как целая система

Реактивное устройство с теплой лежанкой

Одна из вариаций подобных отопительных агрегатов – печь-ракета со спальным местом. В ее основе лежит все тот же принцип пиролиза. Отличие заключается в самой конструкции теплообменника. Длинные каналы аппарата сделаны из негорючих материалов и соединены между собой. Размещается эта конструкция под плоскостью лежанки.

Сам выступ является поверхностью из глины, камня или кирпича, внутри которой горячий воздух циркулирует по каналам теплообменника. Во время работы реактивной печи газ, полученный путем пиролиза, движется по трубам под лежанкой, отдает тепло и выводится через дымоход, расположенный на улице. Его высота достигает 3000-3500 мм.

Устройство печи с топкой располагается возле одного из краев лежанки. Часто здесь же присутствует варочная поверхность, с помощью которой самодельная ракетная печь может использоваться и для приготовления пищи.

Каменная или глиняная поверхность лежанки покрывается деревянным настилом или циновкой из бамбука или соломы. Это нужно для комфорта пользователя, ведь лежанка служит ночью спальным местом, а днем – сиденьем. Народы Азии ракетную печь традиционно использовали для приема пищи, оборудовав лежанку специальным низким столиком.

Важно отметить, что такой вид печного устройства довольно экономно расходует топливные ресурсы. Для нагревания агрегата вполне хватает охапки средних по толщине сухих веток

Благодаря тому, что печь-ракета из кирпича долго удерживает тепло, натопив один раз вечером, всю ночь можно наслаждаться созданным комфортом, не заботясь об очередной закладке горючего.

Проще всего сделать своими руками маленькую переносную печь – ракету Робинзон, чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки Робинзон с дюзами из профильной трубы, разрезанной вдоль на 2 части

Примечание

Обратите внимание, что на чертеже изображена конструкция, улучшенная нашим экспертом. Как и полагается ракете, к ней приделаны импровизированные дюзы, куда поступает вторичный воздух для дожигания, попадающий в трубу через ряд отверстий

За счет этой модернизации интенсивность горения заметно повышается. Подробнее о работе компактной дровяной печки смотрите на видео:

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Сразу необходимо отметить, что произвести расчет тепловой мощности печи ракетного типа достаточно сложно, поскольку единой методики для этого не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м?);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Важно. Для создания достаточной тяги верх трубы должен быть поднят над уровнем топливника на высоту 4 м

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, такая тоже имеется в продаже. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото:

После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника. Когда глина высохла, яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой.

На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу. Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Изготавливаем печь ракету

Проще всего сделать легкую походную печку, изображенную на чертеже, отыскав в домашнем хозяйстве следующие материалы:

• труба стальная круглая диаметром 133-150 мм длиной 0,5 м;
• труба профильного сечения 14 х 20 см, длина 0,4 м;
• лист металла толщиной 2-3 мм на колосники;
• пруток ?8-10 мм для ножек;
• обрезки железа на подставку.

Вертикальная круглая труба приваривается к профильной под углом 45°, затем к корпусу приделываются проушины для ножек (они должны легко сниматься). Внутрь наклонного топливника ставится колосниковая решетка, снаружи крепится крышка. Для удобства очистки золы внизу желательно установить вторую дверцу.

Совет. Обязательно приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не возникнет.

Чертеж улучшенной версии переносной печи

Конструкцию печи можно усовершенствовать, организовав подачу вторичного воздуха внутрь жаровой трубы. Модернизация позволит повысить эффективность и длительность горения дров. Просверлите по бокам отверстия с обеих сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует данная печка, демонстрируется на видео:

Из газового баллона

На изготовление печи – ракеты своими руками пойдут такие материалы:

• трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стенки 4 мм;
• квадратная профтруба 150-200 мм в поперечнике;
• дымоходный патрубок ?10-15 см;
• сталь низкоуглеродистая (марка Ст20) листовая;
• плотная базальтовая вата (80-120 кг/м3) либо сыпучие огнестойкие материалы, например, вермикулитовый либо перлитовый гравий.

Для начала металлопрокат порежьте на заготовки в соответствии с чертежом. Затем нужно отпилить у пропанового баллона крышку, предварительно открутив вентиль и наполнив резервуар доверху водой. Инструмент – обычная болгарка с кругом по металлу.

Дальнейшая технология сборки выглядит следующим образом:

1. Разрежьте профтрубу вдоль, отступив от края 35 мм. Одна часть пойдет на изготовление зольника, вторая – поддувала.
2. Состыкуйте топливник и жаровую трубу под углом 90°, сделав соответствующие вырезы. Сверху камеры сгорания прорежьте проем, куда приварится загрузочный бункер.
3. Сварите райзер с топливником, затем наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину камеры сгорания.
4. Установите и обварите бункер для закладки дров. Закрепите дверцы топливника и зольника.
5. Засыпьте между стенками дожигателя и оболочки перлитовый песок.
6. В баллоне сделайте боковой проем, чтобы вставить готовую конструкцию. Крышку лучше сделать съемной.
7. Произведите окончательную сборку и приварите дымоходный патрубок.

Подробно об изготовлении ракетной печки из баллона расскажет мастер в видеосюжете:

Из кирпича

Простейшую ракетную печурку для приготовления пищи можно сложить из кирпичей без применения раствора, как показано на схеме с порядовками. Подобное сооружение нетрудно разобрать и переместить при необходимости.

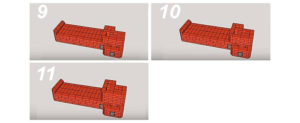

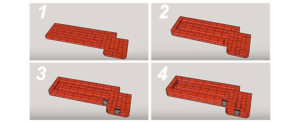

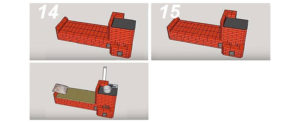

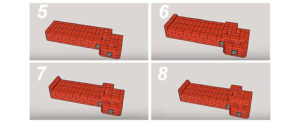

Печь-ракету с лежанкой надо класть на фундамент из бетона либо бутового камня. Материал – керамический или огнеупорный кирпич, раствор песчано-глиняный либо шамотный соответственно. Готовое основание застилается рубероидом с целью гидроизоляции, затем укладывается сплошной первый ряд кирпичей. Дальнейший порядок работ выглядит так:

1. Выложите топливник, ставя кирпичи «на ребро». Аналогичным образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
3. Наденьте на райзер трубу или жестяные ведра, образовавшуюся полость засыпьте утеплителем либо обычным песком.
4. Установите бочку кверху дном, выведя патрубок дымовых газов снизу.
5. Сложите кирпичную лежанку из 3-4 горизонтальных каналов.
6. Произведите обмазку бочки и лежанки глиняным раствором.

Важно. Постройка выполняется с соблюдением правил печной кладки, расписанных

Протяженность дымовых каналов внутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдержать общую длину газоходов в пределах 4 м. Чтобы отопитель не дымил обратно в комнату, поднимите верх дымовой трубы на высоту 5 м, считая от колосников. Как построить кирпичную печку – ракету без бочки, смотрите на видео:

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

• Топка – вертикальный или горизонтальный участок, в котором горят дрова;
• Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
• Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
• Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
• Лежанка – используется по прямому назначению;
• Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
• Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Особенности эксплутации ракетной печи

1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент - нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

• Топка с вертикальной загрузкой – в нее помещаются поленья;
• Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
• Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
• Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные . Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г» . В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно . Наиболее популярны модели «Робинзон» и «Огниво» . Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании , так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6-8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров .

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона .

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Пошаговая инструкция

Вот примерный порядок действий, которого следует придерживаться при изготовлении данной печи:

Изготовление топки

Топку делают сварной, используя стальную трубу или листы. Крышка топки должна закрываться герметично. Её следует делать из стального листа, по периметру которого винтами или заклёпками фиксируется полоса из базальтового картона. Для более плотного закрывания крышку можно оснастить винтовым прижимным механизмом.

Так выглядят топка и зольник в простейшей печи-ракете

Зольная камера (на схеме обозначена как Primary Ash Pit) отделяется от основной части топки колосниковой решёткой, сваренной из прута диаметром 8–10 мм. Решётка должна устанавливаться на полочки из уголка, которые привариваются к внутренним стенкам.

Дверца зольной камеры также должна быть герметичной. Её делают из стального листа, к которому по всему периметру приваривается в два ряда стальная полоса. В паз между этими полосами укладывают асбестовый шнур или базальтовый картон.

Остаётся приварить к топке жаровую трубу.

Первичный дымоход

1. К трубе, выполняющей функцию первичного дымохода, необходимо приварить 90-градусный отвод и небольшой отрезок трубы, после чего эта Г-образная конструкция помещается внутрь бочки или баллона, то есть будущего барабана.
2. Отвод с приваренным к нему отрезком трубы следует вывести в один из проёмов в нижней части барабана так, чтобы первичный дымоход оказался расположенным строго по центру. Напомним, что верхний срез трубы должен располагаться хотя бы на 70 мм ниже верхнего края бочки (баллона).
3. После центрирования первичного дымохода его горизонтальный хвостовик, который был выведен в проём в барабане, приваривают к его краям сплошным швом по всему периметру.
4. После этого хвостовик первичного дымохода приваривают к жаровой трубе, а к барабану сверху приваривают покрышку.
5. Ко второму проёму в барабане следует приварить короткий отрезок трубы, который будет играть роль вторичного зольника. В нем нужно выполнить окно для прочистки. По его краям встык нужно приварить шпильки, к которым будет прикручиваться крышка (напомним, что мы решили в этом месте дверцу не устанавливать, поскольку открывать её приходится достаточно редко).
6. По периметру крышки винтами или заклёпками следует закрепить полосу из базальтового картона.

Монтаж дымохода

К выходу вторичного зольника привариваем горизонтальную часть дымохода, на которой впоследствии будет устраиваться лежанка. Если газоход предполагается делать из металлогофры, то сначала к зольнику необходимо приварить короткий патрубок, а уже к нему - присоединить при помощи хомута гофру.

На заключительном этапе к горизонтальному газоходу крепят наружный дымоход.

Футеровка топочной части

Металлическая часть печи готова, теперь её нужно правильно оштукатурить теплоизолирующим и теплоаккумулирующим составами.

Футеровку топочной части (до первичного дымохода) следует выполнять смесью печной глины и боя шамотного кирпича, взятых в пропорции 1:1.

Футеровка первичного дымохода

Материалы, используемый для футеровки первичного дымохода - лёгкий шамотный кирпич или речной песок - являются пористыми, поэтому в открытом состоянии они быстро пропитаются нагаром и утратят теплоизоляционные свойства. Чтобы не допустить этого, футеровку на первичном дымоходе защищают стальным тонкостенным кожухом, а с торцов обмазывают печной глиной.

В соответствии с законом квадрата-куба соотношение объёма и площади поверхности барабана зависит от его диаметра, поэтому и футеровку первичного дымохода в зависимости от размеров печи делают по-разному. Три варианта показаны на рисунке.

Варианты футеровки первичного дымохода

Если футеровка выполняется шамотным кирпичом, полости между его фрагментами необходимо засыпать строительным песком. Если же применяется богатый глинозёмом речной песок, приходится прибегать к более сложной технологии:

1. Песок очищают от крупного мусора (тщательная подготовка не требуется).
2. В кожух засыпают слой небольшой толщины, трамбуют его и смачивают, так чтобы образовалась корка.
3. Таким же образом насыпают последующие слои. Всего их должно быть от 5 до 7.
4. Песчаную футеровку сушат в течение одной недели, затем замазывают её верх печной глиной и продолжают изготовление печи.

Последним шагом все части печи обмазывают саманом. Готовится он из следующих ингредиентов:

• глина;
• солома (14–16 кг на 1 м3 глины);
• песок (в небольшом количестве);
• вода.

Указанное соотношение соломы и глины является приблизительным. В некоторые сорта глины соломы можно добавить больше, в других - наоборот, её количество приходится уменьшать.

Возведение печи-ракеты из кирпича

Каменка обладает аналогическими техническими свойствами, что и металлическая конструкция, однако, возведение кирпичной ракетной печи – процесс трудоемкий, требующий дополнительных финансовых затрат и времени.

Колпак каменной печи-ракеты следует делать из бочки. Для безопасности и удобства использования, конструкцию печи, кроме колпака, нужно опустить вниз, выкопав яму под полом. Дно необходимо уплотнить и залить бетонным раствором, простыми словами – сделать фундамент. Толщина бетонного покрытия должна быть более, чем 10,0 см. Чтобы фундамент стал прочным, и на нем можно было начать процесс кладки кирпича, потребуется подождать около 3 дней, пока раствор полностью затвердеет. По истечению данного периода, можно начинать возводить стенки ракетной печи.

Для кладки можно использовать лишь огнеупорные строительные материалы, а именно:

• Огнестойкий глиняной раствор;
• Огнеупорные кирпичи.

После завершения укладки, следует дождаться, пока раствор затвердеет, а конструкция станет целостной, прочной и надежной. Железная бочка без дна устанавливается сверху огневого канала, а промежуток между бочкой и кирпичом заливается утеплителем. При обработке торца необходимо использовать тот же огнестойкий глиняный раствор. Сверху надевается самая большая бочка, а к нижней ее части присоединяют дымоходный патрубок.

Как сделать своими руками

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм - песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 - 40 минут

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Как работает печка ракетного типа

Хотя устройство «ракеты» простейшее, в нее заложено два принципа горения топлива, позаимствованных у других твердотопливных печей:

1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке;
2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть какой-то объем воды, или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для изготовления такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – просто добавить сверху горизонтальной трубы вертикальный железный цилиндр, в который будут загружаться дрова. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция такой печки часто использует обычный красный кирпич, который кладется на глиняный раствор.

КПД такой конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали еще одну схему, повышающую эффективность работы «ракеты». Добавочный элемент такого усовершенствования – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так можно повысить общий нагрев печки и продолжительность удержания тепла.

Схема печи с утепленным райзером

На схеме:

1. Наружный корпус из трубы;
2. Труба, которая служит топкой;
3. Канал для выхода воздуха в камеру сгорания;
4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Изготовление модернизированной печи Робинзон

Описанная в предыдущем разделе модель может быть усовершенствована с помощью дверцы, которая устанавливается на топливный бункер. Но если сделать створку на петлях, она будет просто откидываться наверх, что не позволит регулировать тягу. Такая деталь может быть только в положении «закрыто» либо «открыто». Намного эффективнее будет применение заслонки, перемещающейся вертикально или горизонтально. Чтобы ее установить, на бункере нужно приварить небольшие уголки размером 10x10 мм или 15x15 мм.

Помимо этого отмечают следующие варианты модернизации печи:

• топливный бункер можно изготовить из более толстой стали, например 5 мм;
• круглую дымоходную трубу заменить на квадратную;
• для подставки использовать иной дизайн: как вариант, берутся уголки, шарики или другие элементы, которые есть под рукой;
• изменить подставку под походную печь-ракету, для чего могут быть использованы металлическая пластина и отрезок арматуры для изготовления ножки.

Чтобы сделать модернизированную печь, понадобятся следующие материалы:

1. Квадратная труба с сечением 160x160 мм и длиной 400 мм. Из нее будет изготовлен топливник.
2. Квадратная труба с сечением 120x120 мм и длиной 600 мм. Она нужна для изготовления дымохода.
3. Пятимиллиметровый лист стали и кусок арматуры диаметром 7-8 мм. Из них будет изготовлен элемент, разделяющий топливный отсек и поддувальный канал. Размер детали должен составить 300x155 мм.
4. Стальной лист 350x180 мм. Такой материал необходим для изготовления печной подставки.
5. Стальной лист размером 160x100 мм.

Технология производства этой модели походной печи принципиально не отличается от создания подобных конструкций:

1. Металлическую пластину с колосником нужно приварить к стенкам бункера.
2. Затем прикрепляется задняя часть емкости, а сверху – дымовая труба.
3. Когда вся конструкция готова, снизу к ней приваривается металлическая подставка, а из куска арматуры делается дополнительная подпорка. Для нее можно использовать и часть вертикальной трубы, которая осталась после подрезания.
4. Сверху на вертикальную трубу привариваются куски уголков, которые сформируют подставку под посуду. Ее высота должна составить 40-50 мм.
5. Отверстие в топливном бункере нужно закрыть дверцей на петлях или заслонкой, вставленной в уголки.
6. Готовое изделие можно испытать. Если все прошло удачно, сварные швы зачищаются, а реактивная печь покрывается жаростойкой краской. Это не только придаст изделию более привлекательный вид, но и защитит металл от коррозии.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется :

• пустой баллон из-под пропана (корпус агрегата);
• труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
• труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
• сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.
. Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух

Если все в порядке, можно установить дымоход.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется :

• шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
• стальная труба диаметром 70 мм (для вертикального канала);
• стальная бочка (для кожуха);
• огнеупорный теплоизолятор;
• листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
• труба стальная диаметром 100 мм для дымохода;
• емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

Как сделать ракетную печку своими руками

У него есть несколько этапов - выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

1. Назначение печи - требуется ли только приготовление еды или ещё и обогрев комнаты.
2. Доступные материалы.
3. Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

• шамотный (огнеупорный) кирпич;
• огнеупорная смесь для кладки;
• бетонный раствор (для основания);
• минеральная вата;
• асбест;
• целая бочка или пустой газовый баллон для колпака (не обязательно);
• печные дверцы - топочной камеры и зольника;
• если колпак кирпичный - толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

• огнеупорная краска;
• глина;
• камни;
• и т. п.

Для металлической возьмите:

1. Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм ).
2. Профилированную (прямоугольную) трубу сечением в 100-120 мм и длиной около трети круглой.
3. Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
4. 3 гайки.
5. Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

• мастерок;
• уровень;
• сварочный аппарат;
• штыковая лопата;
• металлическая щётка;
• уровень;
• болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап - устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей . Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях - горизонтальной и вертикальной

В камере сгорания также оставляют отверстие для чистки от золы , которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи . Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант - оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков , соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45° . Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

• две со сторонами 300 мм и 150 мм ;
• две - 300 мм и 100 мм ;
• и одна 150 и 100 мм .

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка . Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки . Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить . Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

В данной конструкции, как и в описанной выше, принцип работы заключается в изолировании огня и направлении тепловой энергии в нужное место.

Этап 1. Подготовка всего необходимого

Для приготовления портативной ракетной печи потребуются:

• две жестяные емкости разного диаметра;
• пара уголков;
• стальные хомуты ?10 см;
• труба из нержавеющей стали для дымоотвода;
• мелкофракционный щебень;
• болгарка;

ножницы по металлу.

Изготовление походно-садовой печи

Изготовление походно-садовой печи

Изготовление походно-садовой печи

Во втором ведре - нижней части печи ракеты прорезаем отверстие для трубы

Нарезаем металл на лепестки и загибаем внутрь ведра

Прямоток

Прямоток

Засыпаем в ведро мелкий щебень

Надеваем второе ведро-крышку на трубу печи ракеты

Из проволоки сгибаем комфорку для посуды

Из проволоки сгибаем конфорку для посуды

Растапливаем печь ракету

Этап 2. Сборка конструкции

Шаг 1. Из меньшего ведра изготавливается крышка для конструкции. Для этого в нем проделывается отверстие под дымоход (крышка при этом не снимается). «Лепестки» при этом лучше загибать внутрь – так труба будет надежнее фиксироваться.

Нижняя половина ведра срезается болгаркой.

Шаг 2. В нижней части другой емкости прорезается отверстие для подключения топливника. Жесть нарезается ножницами на «лепестки» и загибается внутрь.

Шаг 3. Прямоток собирается из трубы и пары уголков. Затем труба вставляется в ведро и соединяется там с «лепестками» с помощью стального хомута. Все, прямоток ракетной печи готов.

Шаг 4. Пространство между прямотоком и стенками ведра засыпается мелкофракционным щебнем. Последний будет выполнять в конструкции сразу две функции – термоизоляции и термоаккумуляции.

Шаг 5. Второе ведро (крышка) надевается на реактивную печь.

Шаг 6. Из стальной проволоки сгибается конфорка для посуды.

Обратите внимание! Вместо конфорки можно установить три кирпича. . Шаг 7

Остается лишь окрасить конструкцию термостойкой краской (желательно серой или черной). Для растапливания будет использоваться выходной патрубок прямотока.

Шаг 7. Остается лишь окрасить конструкцию термостойкой краской (желательно серой или черной). Для растапливания будет использоваться выходной патрубок прямотока.

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная

Мини-печь реактивная, растопка

Экология потребления.Среди многообразия дровяных печей особого внимания заслуживает такой тепловой прибор, как самодельная ракетная печь. Она отличается оригинальной конструкцией, не требующей при изготовлении дорогостоящих материалов и комплектующих.

Среди многообразия дровяных печей особого внимания заслуживает такой тепловой прибор, как самодельная ракетная печь. Она отличается оригинальной конструкцией, не требующей при изготовлении дорогостоящих материалов и комплектующих.

Сделать такую печку может любой человек, хоть мало-мальски разбирающийся в чертежах и умеющий работать руками. В помощь таким домашним мастерам и должна прийти наша статья, где будет рассказано о конструкции и принципе действия печи – ракеты. Здесь же будут даны рекомендации по ее изготовлению из различных материалов.

ПРИНЦИПЫ РАБОТЫ РАКЕТНОЙ ПЕЧИ

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:
- принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
- принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Примечание. В простейших ракетных печках для приготовления пищи, в том числе и переносного типа, действует только второй принцип, поскольку для протекания процесса пиролиза в них не создается благоприятных условий.

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Для справки. Приведенное выше устройство ракетной печи – одно из первых. Именно из-за повернутого кверху сопла с вырывающимся из него пламенем прибор получил название ракеты.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

ЭФФЕКТ ОТБОРА ТЕПЛА

Газы, попадающие в дымоходный канал, все еще имеют высокую температуру. Просто выбрасывать их наружу нецелесообразно, всякий поймет, что КПД подобной установки будет слишком низким. Пользуясь тем, что печь-ракета буквально выталкивает продукты сжигания наружу, умельцами придумано 2 способа отбора теплоты:
- пропуская газы через каналы, устроенные под лежанкой;
- устанавливая на печь водяной контур.

Ракетная печь с водяным контуром делается без колпака, сила восходящего потока продуктов горения используется в многоходовом теплообменнике, сделанном из металла. Не рекомендуется вводить в поток газов змеевик с водой, он прослужит недолго из-за слишком высокой температуры. Правильнее будет изготовить водяную рубашку с металлическим оребрением внутри газохода

Другой способ – выложить из кирпича горизонтальные дымоходные каналы прямо по поверхности пола и устроить сверху шикарную глинобитную лежанку с подогревом, подключив к ней печь ракетного типа. Тут важен верный подбор протяженности каналов, чтобы избыточного давления хватило на их преодоление, в противном случае все же придется позаботиться об организации естественной тяги.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:

Простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;

Саморегуляция и нетребовательность к естественной тяге дымохода;

КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное - максимально отобрать тепловую энергию у дымовых газов;

Топливо можно добавлять «на ходу».

Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.

Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся.
Для справки. В качестве переносного источника тепла часто применяется металлическая ракетная печь Робинзон заводского изготовления. Мастера-умельцы и тут не растерялись и быстро модернизировали сие изделие, сделав такое же, только с колосниковой решеткой.

ПЕЧЬ ИЗ БАЛЛОНА

Это один из самых простых вариантов, для его реализации можно использовать чертеж, приведенный ниже. Баллон из-под пропана диаметром 300 мм послужит отличным колпаком, а роль топливника и загрузочного бункера сыграет роль стальная труба размером 150 мм. Внутренний вертикальный канал выполняется из трубы диаметром 70 мм, а дымоход – 100 мм

Конструкция полностью сварная, трубы отрезаются необходимой длины, а у баллона отсекается верхняя часть. Затем детали свариваются по чертежам, только проем между вертикальными трубами диаметром 70 и 150 мм заполняется сыпучим теплоизоляционным материалом. В роли такового может выступать перлит либо вермикулит, на крайний случай – обычный песок.
Если есть возможность и желание изготовить более мощную ракетную печь, то в качестве колпака применяется стандартная бочка на 200 л, тогда размеры всех деталей тоже увеличиваются. Рабочая внутренняя труба принимается диаметром 129 мм (либо профильная 120 х 120 мм), а наружная – размером 450 мм. Трубу такого диаметра подобрать сложно, поэтому обычно находят еще одну бочку меньшей емкости и отрезают у нее дно

Вся ракетная печь из газового баллона в сборе не отличается большим весом, поэтому устраивать для нее массивный фундамент не нужно. Когда агрегат ставится на пол, к нему привариваются ножки, а если впоследствии планируется устройство лежанки, то конструкцию придется обмазывать огнеупорным составом, а потом выполнять наружную футеровку. Тогда снизу на пол прокладывают базальтовый картон и лист кровельного железа.

ПЕЧЬ ИЗ КИРПИЧА

По своему устройству ракетная печь из кирпича мало чем отличается от металлической, но требует больших трудозатрат. Разница в том, что все огневые каналы агрегата выполняются из шамотного кирпича, а колпак делается все из той же бочки.

Всю конструкцию, кроме выступающего колпака, рекомендуется опустить ниже уровня пола, для чего выкапывается неглубокая яма. Ее дно уплотняется, а затем по опалубке заливается небольшой бетонный фундамент толщиной 100 мм. После его застывания начинают кладку, применяя раствор из огнеупорной глины.После окончания кладки и отвердевания раствора яму засыпают, а сверху на огневой канал одевают железную бочку без дна, полость между ней и кирпичом засыпают утеплителем.

Торец конструкции обмазывают таким же раствором, а потом верху надевают самую большую бочку – колпак. К ее нижней части приваривают дымоходный патрубок, для уточнения всех размеров используются чертежи ракетной печи.

Заключение
При всех своих плюсах ракетная печь, сделанная своими руками, не может служить полноценным источником тепла для обогрева целого дома. Затевать такое строительство имеет смысл, когда надо организовать обогрев небольшой дачи или другого подобного здания, тем более что «ракета» не боится периодической работы. опубликовано

Содержание

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который :

• прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
• эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
• обеспечивает отопление и позволяет готовить пищу;
• полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести :

• ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
• некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
• ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

Печь-лежанка в домашней обстановке

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей

Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток - требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий :

• чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
• топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
• за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
• дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
• КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется :

• пустой баллон из-под пропана (корпус агрегата);
• труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
• труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
• сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется :

• шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
• стальная труба диаметром 70 мм (для вертикального канала);
• стальная бочка (для кожуха);
• огнеупорный теплоизолятор;
• листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
• труба стальная диаметром 100 мм для дымохода;
• емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это :

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что :

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – 1/2 от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, - до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

Изменения касаются :

• длины жаровой трубы;
• наличия теплоизоляции вертикального канала;
• подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи

Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Важно! Печи реактивные непрерывного горения запускают исключительно «на теплую трубу».

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.
