Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами - деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни - брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек - до двух метров.

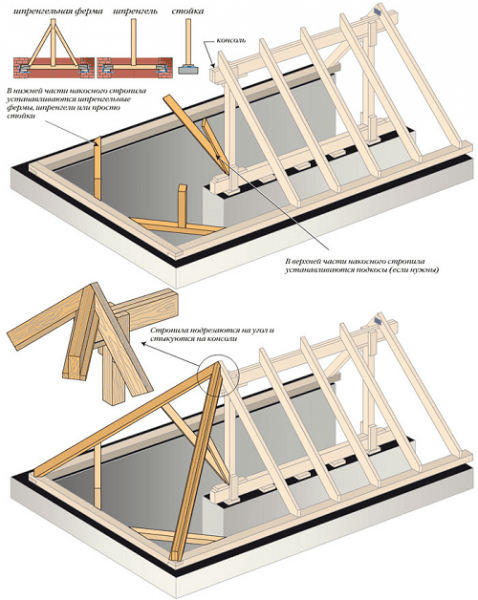

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) - накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами - от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка - горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

• В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
• Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

• Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
• Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
• Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

• Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
• Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
• Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

• Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
• Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
• При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

• Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
• Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
• Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
• Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

• Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
• Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
• Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
• Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
• Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
• Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

• Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
• Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
• Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
• Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

• Общее число скатов;
• Углы наклона конструктивных элементов;
• Форма;
• Тип материала покрытия;
• Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5? до 60?) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30?-50?. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50?, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео - классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша - одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной - выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция - это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других - треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли - полувальмовая голландская крыша с усеченными треугольными скатами. На фото - частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля - более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей - такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах - отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа - традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши - это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото - классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу - бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото - двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица - современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов - практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах - двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей - яркий тому пример.

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы - это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей - традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной - над эркером.

Вальмовая крыша: 65 фото частных домов

Красивые фото вальмовой крыши частных домов. В обзоре представлены: двухэтажные и одноэтажные дома, двухскатные и четырехскатные кровли, мансарды, а также многие другие виды.

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна - все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша - это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

• А - единая крыша;
• Б - верх кровли односкатной крыши пристройки находится на уровне свеса здания;
• В - скаты крыш пристройки и здания соединены между собой по всей ширине;
• Г - если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

Проекты одноэтажных домов с 4х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65? и зависит от:

• Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30? стоит выполнять для строений, подверженных порывистым частым ветрам.
• Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
• Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° - 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки - ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки - короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.
