Лекция 6

Активные оптико-электронные извещатели

Активные оптико-электронные извещатели применяются для охраны внутренних и внешних периметров, окон, витрин, отдель­ных предметов. Они формируют тревожное извещение при из­менении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозицион­ные извещатели) энергии оптического излучения, вызываемом движением нарушителя в зоне обнаружения. Принцип работы извещателей основан на направленном распространении, приеме и анализе принятого инфракрасного излучения.

Зона обнаружения извешателя имеет вид невидимого лучевого барьера между излучателем и приемником, образованного одним или несколькими расположенными в вертикальной плоскости параллельными узконаправленными лучами; она отличается от извещателя к извещателю, как правило, дальностью действия и количеством лучей.

Устанавливать излучатель и приемник на прочные, недефор- мируемые конструкции;

Не допускать попадания на приемник солнечных бликов и света автомобильных фар, а также попадания на объективы пря­мых солнечных лучей, так как это может привести к перегреву и преждевременному выходу из строя фотодиодов и светодиодов.

Исключить влияние этих факторов можно применением све­тонепроницаемых экранов; не допускать нахождения посторонних предметов ближе, чем в 0,5 м от пространства, по которому про­ходит луч.

Типичными представителями данного класса изделий являются извещатели отечественного производства «Вектор» и «СПЭК».

Пассивные оптико-электронные извещатели

Пассивные оптико-электронные инфракрасные извещатели получили наиболее широкое распространение. Это связано с тем, что с помощью специально разработанных для них оптических систем можно достаточно просто и быстро получать зоны обна­ружения различной формы и размеров и использовать их для охраны объектов практически любой конфигурации: жилых, про­изводственных, торговых и административных помещений; строительных конструкций: витрин, окон, дверей, стен, потолков; открытых площадок, внутренних и внешних периметров; отдель­ных предметов: музейных экспонатов, ЭВМ, оргтехники и т. п.

Принцип действия извещателей основан на регистрации раз­ницы между интенсивностью инфракрасного излучения, исходя­щего от проникающего в контролируемую зону нарушителя, и фоновой температурой на охраняемом объекте. Все тела с темпе­ратурой выше абсолютного нуля являются источниками инфра­красного излучения. Это относится и к человеку, различные участки тела которого имеют температуру 25...36°С. Очевидно, что интенсивность И К излучения от человека будет зависеть от многих факторов, например его одежды. Тем не менее, если на объекте, не имеющем источников И К излучения с изменяющей­ся температурой, появляется человек, изменяется и общий поток ИК излучения из контролируемой зоны. Эти изменения и фик­сирует пассивный оптико-электронный инфракрасный извещатель.



Чувствительным элементом извещателя является пироэлектри­ческий преобразователь, на котором фокусируются инфракрасные лучи с помощью зеркальной или линзовой оптической системы (последние получили в настоящее время наиболее широкое рас­пространение). Современные извещатели используют двойной пироэлектрический преобразователь (пироэлемент). Два пиро­элемента включены встречно-параллельно и подключены к ис- токовому повторителю, смонтированному в том же корпусе. Таким образом, это уже не просто пироэлемент, а пироприемник, осу­ществляющий преобразование входного сигнала - теплового ИК излучения в электрический сигнал и его предварительную обра­ботку. Встречно-параллельное включение пироэлементов позво­ляет реализовать следующий алгоритм их работы. Если ИК из­лучение, падающее на оба пироэлемента, одинаково, то ток, формируемый ими, равен по величине и противоположен по на­правлению. Следовательно, входной сигнал на входе усилителя будет равен нулю. При несимметричной засветке пироэлементов их сигналы будут отличаться и появится ток на входе усилителя. Сигналы с пироприемника обрабатываются логическим блоком, который управляет выходным элементом схемы извещателя, вы­дающим тревожное извещение в шлейф сигнализации прибора приемно-контрольного.

Применение пироприемника с двумя чувствительными пло­щадками позволяет существенно снизить вероятность ложных срабатываний под воздействием внешних факторов, например конвективных потоков воздуха, световых помех и т.п.

Зона обнаружения извещателя представляет собой простран­ственную дискретную систему, состоящую из элементарных чув­ствительных зон в виде лучей, расположенных в один или не­сколько ярусов или в виде тонких широких пластин, расположен­ных в вертикальной плоскости. Так как пироприемник извещателя имеет две чувствительные площадки, то и каждая элементарная чувствительная зона извещателя состоит из двух лучей. Типичная объемная зона обнаружения извещателя пред­ставлена на рис. 7.1.

Зона обнаружения извещателя формируется с помощью специ­альной оптической системы. Наиболее широкое применение по­лучили оптические системы с линзой Френеля. Это изготовленная из специального материала (полиэтилена) структура, обладающая требуемыми оптическими свойствами. Линза состоит из отдельных сегментов, каждый из которых формирует соответствующий луч зоны обнаружения извещателя. Стандартные зоны обнаружения


могут корректироваться путем заклеивания отдельных сегментов линзы Френеля. При этом из зоны обнаружения исключаются отдельные лучи.

Условно зоны обнаружения извещателей можно подразделить на три основных вида:

Поверхностные типа «веер», «занавес», «штора» или «лучевой барьер»;

Линейные типа «коридорная»;

Объемные, в том числе типа «конусная» дая потолочных из- вещателей.

Характерные зоны обнаружения пассивных оптико-электронных инфракрасных извещателей представлены на рис. 7.2.

Для обеспечения устойчивой работы извещателя рекомендует­ся придерживаться следующих правил:

Не устанавливать извещатель над отопительными прибора­ми;

Не направлять извещатель на кондиционеры, батареи ото­пления, вентиляторы теплого воздуха, прожекторы, лампы на­каливания и другие источники, вызывающие быстрые изменения температуры;

Не допускать попадания на извещатель прямых солнечных лучей;


Не допускать нахождения в зоне обнаружения животных и предметов (штор, перегородок, шкафов и т. п.), способных созда­вать «мертвые» зоны.

Современные пассивные оптико-электронные инфракрасные извещатели используют цифровую обработку сигналов, осущест­вляют постоянный самоконтроль, обладают повышенной устой­чивостью к воздействию различных дестабилизирующих факторов и оптимальным соотношением цена-качество. Все это делает их самым распространенным классом извещателей охранной сигна­лизации. Многообразие их типов, выпускаемых ведущими миро­выми фирмами, занимающимися производством охранной тех­ники, создает постоянную конкуренцию на потребительском рынке. В основном извещатели различных фирм обладают в сво­их классах примерно одинаковыми тактико-техническими харак­теристиками.

Типичными представителями данного класса изделий являют­ся извещатели отечественного производства серий «Фотон», «Икар», «Астра».

Радиоволновые извещатели

Радиоволновые извещатели могут применяться для охраны объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций, открытых пло­щадок. Они формируют извещение о проникновении при возму­щении поля электромагнитных волн сверхвысокой частоты (СВЧ), вызываемом движением нарушителя в зоне обнаружения. Радио- волновые извещатели бывают однопозиционные и двухпозицион­ные. В однопозиционных извещателях приемник и передатчик совмещены в одном корпусе, а в двухпозиционных они конструк­тивно выполнены в виде двух отдельных блоков.

Зона обнаружения извещателя (как и у ультразвуковых извещателей) имеет форму эллипсоида вращения или каплевидную форму и отличается от извещателя к извещателю, как правило, только размерами. Типичная зона обнаружения однопозицион­ного извещателя представлена на рис. 7.3.

Принцип действия однопозиционных радиоволновых извещателей, так же как и у ультразвуковых, основан на эффекте Допле­ра, заключающемся в изменении частоты сигнала, отраженного от движущегося объекта. Однопозиционные радиоволновые из- вещатели применяются для зашиты объема помещений, открытых площадок, отдельных предметов. Принцип действия двухпозици­онных извещателей основан на создании в пространстве между передатчиком и приемником электромагнитного поля, форми­рующего зону обнаружения в виде вытянутого эллипсоида враще­ния и регистрации изменений этого поля при пересечении зоны обнаружения нарушителем. Они применяются для защиты пери­метра.

В радиоволновых извещателях, как уже отмечалось, использу­ются электромагнитные волны сверхвысокой частоты. Длина


волны, как правило, составляет около 3 см (10,5... 10,7 ГГц). Основным преимуществом сантиметровых волн, по сравнению со световыми и акустическими, является их практически полная нечувствительность к изменениям и неоднородности воздушной среды.

Радиоволны СВЧ диапазона распространяются прямолинейно. Предметы, диэлектрическая проницаемость которых отличается от воздуха, являются для сантиметровых волн препятствием, но чаще всего препятствием полупрозрачным. Предметы, имеющие сплошные металлические поверхности, являются непрозрачными отражающими препятствиями.

Для обеспечения устойчивой работы радиоволновых извещателей рекомендуется придерживаться следующих правил:

Не устанавливать извещатели на токопроводящие конструкции (металлические балки, сырую кирпичную кладку и т.п.), так как между извещателем и источником питания возникает двойной контур заземления, что может стать причиной ложного срабаты­вания извещателя;

Выносить за пределы зоны обнаружения колеблющиеся или движущиеся предметы, имеющие значительную отражающую по­верхность, а также крупногабаритные предметы, способные соз­давать «мертвые» зоны, или формировать зону обнаружения таким образом, чтобы эти предметы в нее не попадали.

При наличии «мертвых» зон необходимо следить за тем, чтобы они не образовачи нарушителю непрерывный путь к материаль­ным ценностям; на период охраны закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляци­онные и силовые переключающие установки; не допускать по­падания в зону обнаружения пластмассовых труб и оконных стекол, по которым возможно движение воды.

Эффективными методами уменьшения влияния указанных факторов являются следующие:

Закрепление предметов, которые могут двигаться;

Выбор соответствующего направления излучения извещателя, а также применение радионепроницаемых экранов, например в виде металлических сеток перед предметами, вибрации или дви­жение которых невозможно устранить;

Устранение возможности срабатывания извещателя при по­явлении в зоне обнаружения мелких животных и насекомых путем выбора высоты подвеса извещателя и ориентации направления его излучения параллельно полу;

Выбор соответствующей задержки времени срабатывания из- вещателя и обработка места установки извещателя специачьными химическими средствами;

Отключение источников люминесцентного освещения на период охраны.

Если это невозможно, необходимо следить за тем, чтобы не было вибраций арматуры светильников, мигания или других пере­ходных процессов в самих лампах, которые обычно возникают перед выходом лампы из строя; не ориентировать извещатель на оконные проемы, тонкие стены и перегородки, за которыми в период охраны возможно движение крупногабаритных предметов; не применять извещатели на объектах, вблизи которых располо­жены мощные радиопередающие средства.

Типичными представителями данного класса изделий являют­ся извещатели отечественного производства серий «Аргус», «Вол­на», «Фон», «Радий», «Линар».

Для обеспечения охраны жилого дома, административного здания или прочего имущества используются специальные приборы – , охранные. В данной статье речь пойдет об оптико-электронных извещателях, их характеристиках и разновидностях.

Дымовые пожарные датчики

Дымовые извещатели – самые распространенные датчики пожарной сигнализации. Они отличаются быстрой восприимчивостью к продуктам горения и высокой скоростью срабатывания. Дымовые приборы пожарной безопасности подразделяются на ионизационные и оптические.

Ионизационные датчики выделяют безопасное радиоактивное излучение для анализа пробных воздушных масс на наличие дыма.

Дымовые оптико-электронные излучатели – приборы, фиксирующие дым в начальной стадии, посредством просвечивания воздуха в инфракрасном или ультрафиолетовом свете.

Устройство и принцип действия оптических извещателей

Оптико-электронные датчики представляют собой пластиковый корпус, где располагаются светоизлучатель, дымовая камера, фотоприемник и перегородка, служащая для защиты фотоэлемента от прямых инфракрасных или ультрафиолетовых лучей. Также устройство имеет защиту от внешнего света и пыли.

Извещатель пожарный дымовой оптико-электронный точечный испускает излучение в инфракрасном спектре в дымовую камеру и регистрирует его отражение фотодиодом. В «чистой» среде лучи не достигают фотоэлемента, так светоизлучатель и приемный блок находятся под углом друг к другу.

Но как только в камеру попадают дымовые частички, плотность среды увеличивается, инфракрасное излучение рассеивается и попадает на фотоприемник. Так происходит включение сигнализации – самостоятельно активируется тревожный сигнал или с одновременной передачей на пульт слежения.

Оптико-электронные излучатели – это не автономные приборы, они подключаются к шлейфу, ведущему к пульту управления.Имеют низкое энергопотребление.

Виды и область применения

Оптические дымовые пожарные извещатели подразделяются на несколько видов:

  • точечные – имеют небольшой радиус действия. Производят контроль помещения в конкретной зоне, где велика вероятность возгорания;
  • линейные – используются в помещениях больших объемов с высокими потолками. Представляют собой приемник и излучатель, которые монтируются на противоположных стенах помещения;
  • аспирационные — принудительно берут воздушные пробы на анализ посредством лазерного просвечивания;
  • автономные – это те же точечные приборы, работающие на собственном источнике питания, то есть не подключенные к пульту управления.

Оптико-электронные извещатели устанавливаются в жилых, офисных помещениях, на складах, в торговых центрах, производственных помещениях и везде, где находится много электроприборов и оборудования.

Не рекомендуется использование подобных приборов в запыленных, загазованных и загрязненных зонах, так как такая среда может спровоцировать ложные срабатывания. Также дымовые датчики не используются на пожаро- и взрывоопасных объектах. В подобных зонах используются извещатели взрывозащищенные.

Оптический датчик пожарной безопасности ИП 212-45

Ниже представлено описание основных характеристик дымовых оптических извещателей на примере ИП 212-45 (Марко).

Датчик используется для раннего обнаружения возгорания в помещении, сопровождающегося выделение дыма и продуктов горения.

Электропитание и передача тревожного сигнала на пульт управления осуществляется по двухпроводному кабелю. Имеет несколько режимов работы: дежурный, «Пожар», «Тревога».

Прибор не реагирует на открытый огонь, высокую температуру воздуха и влажность. Условия эксплуатации: влажность 95% при температуре +35 градусов; диапазон температуры воздуха от -44 до +55 градусов. Чувствительность 0,05- 0,2 дБ/м. Время срабатывания – 9 сек.

Устройство состоит из датчика дыма и розетки, к которой крепится прибор. Внутри датчика находятся камера анализа воздушных проб, а также электронная система обработки информации.

Оптико-электронные охранные извещатели

Помимо пожарных датчиков безопасности существуют и охранные оптико-электронные извещатели. Они имеют широкую популярность и распространение.

Оптико-электронные охранные извещатели – приборы, обеспечивающие защиту закрытого помещения, территории, посредством контроля и обнаружения в них посторонних лиц и животных. Для охраны уличной огражденной территории используются линейные оптико-электронные датчики.

Действие подобных приборов основывается на оптическом принципе работы, то есть с использование инфракрасных лучей и отражающих линз.

Извещатели охранные оптико-электронные делятся на: активные и пассивные.

Пассивные датчики

Пассивные приборы охранной сигнализации фиксируют перемещение нежелательного объекта на подконтрольной территории с определенной массой и скоростью, отличной от заданного значения.

Применяются для выявления лиц, проникших в помещение через двери, окна, люки. Подобные приборы не реагируют на неподвижные предметы, даже при их высоких температурных показателях.

Пассивные извещатели включают в себя приемник, линзы, электронный блок анализа сигналов. Датчики регистрируют инфракрасное излучение от теплого объекта, которое попадает на линзу Френеля и преобразуется пироприемником в специальный электрический сигнал.

Затем сигнал поступает на усилитель и электронную систему обработки информации. При установлении прибором значений инфракрасного излучения выше заданного, включается тревожный сигнал, который передается на пульт управления.

Пассивные охранные приборы имеют невысокую дальность обнаружения – 10-20 метров. Диапазон обнаруживаемых скоростей начинается с показателя 0,3 м/сек.

Для исключения ложных срабатываний от разнообразных источников излучения, внутри прибора располагаются фильтрационные конструкции («белый» фильтр, «черное» зеркало), блокирующие проникание на пироэлектрический элемент датчика иных оптических излучений.

По типу области обнаружения пассивные датчики подразделяются на: объемные оптико-электронные, поверхностные и линейные.

Достоинствами пассивных датчиков являются фиксирование посторонних объектов даже малого размера (мелких животных); эстетичный внешний вид; простота установки и настройки; высокая чувствительность и скорость обнаружения нарушителя.

Минусами пассивных извещателей является факт обнаружения нарушителя уже после его проникновения внутрь здания; чувствительность к теплым воздушным потокам от сквозняка или обогревателя.

Активные датчики

Активные оптико-электронные извещатели осуществляют линейную зону защиты. Конструкция прибора представляет собой два блока: излучатель и фотоприемника, между которых образуется оптическая область защиты.

Инфракрасный световой датчик посылает сигналы на приемник с заданными параметрами.

Если в рабочей области прибора появляется преграда, то ИК лучи прерываются и не поступают на фотоприемник.

Анализируя длительность прерывания лучей, извещатель формирует сигнал тревоги. Существуют одноблочные приборы, где светоизлучатель с фотоприемником заключены в один корпус.

Приборы не реагируют на тепловое излучение, поэтому применяются на территориях под открытым воздухом. Рабочими особенностями активных охранных датчиков являются.

Наиболее распространенными детекторами движения, которые используются в охранно-пожарной сигнализации, являются оптико-электронные извещатели.

По принципу выявления движения они разделяются на две группы: пассивные улавливающие объекта и активные – они продуцируют собственное излучение и по его изменению определяют наличие движущегося объекта.

Кроме того, такие детекторы классифицируют конфигурации сканируемой зоны, они бывают:

  • Объемными;
  • Поверхностными (штора);
  • Линейными (луч).

Устройства используется для организации охраны внутри помещения, то есть в качестве второго рубежа защиты. Однако устройство с линейным и поверхностным способом обнаружения также могут применяться и для контроля пересечения периметра.

Основным недостатком пассивных поверхностных оптико-электронных извещателей является то, что они срабатывают когда нарушитель уже проник внутрь помещения. То есть они не могут осуществить раннее обнаружение проникновения.

Для пассивных устройств как объемных, так и линейных характерно небольшое расстояние контролируемой зоны, в зависимости от мощности модели 10-25 м. Поэтому они обычно используются для охраны небольших и средних помещений в комплекте по несколько штук на один шлейф. Для организации охраны строений, имеющих значительные площади, рекомендуется использовать активные оптико-электронные устройства.

Чувствительность сенсором оптико-электронного извещателя является пироприемник. Это устройство воспринимающие инфракрасное излучение. В зависимости от его интенсивности пироприемник вырабатывает различное количество электрических импульсов, которые обрабатываются электронным логическим блоком. Большинство современных моделей комплектуются двумя чувствительными сенсорами, что значительно снизило количество ложных срабатываний.

Активные оптико-электронные охранные извещатели

Область применения этих устройств довольно разнообразна. Они могут использоваться для контроля окон и дверных проемов, витрин или внешних периметров. Зависимости от типа конструкции различают два типа активных извещателей:

  1. Однопозиционный — в корпусе одного устройства размещается как излучатель таки приемник отраженного излучения. Срабатывание происходит в случае изменения интенсивности или частоты отраженного потока излучения.
  2. Двухпозиционные — состоят из двух модулей, один из которых является излучателем, второй приемником излучения. Срабатывание осуществляется из-за прерывания приема изучаемого потока.

Как правило, зона обнаружения имеет внешний вид барьера — «шторы», который образуется одним или несколькими лучами, расположенными в вертикальной или горизонтальной плоскости. Различные модели могут иметь разное количество детей лучей, их размеры и конфигурацию. При этом взаимное расположение лучей необязательно может быть параллельным. Однако настройка приемника и излучателя каждого конкретного луча должна осуществляться так чтобы они не пересекались.

Для обеспечения высокоэффективной бесперебойной работы активных оптико-электронных извещателей необходимо придерживаться определённых правил при их установке и эксплуатации:

  • Устройства как однопозиционные, так и двухмодульные, должны быть установлены на недеформируемые, прочные строительные конструкции исключающее возможность чрезмерных вибраций;
  • Приемник двухпозиционных устройств необходимо размещать так, чтобы исключить возможность влияния интенсивного искусственного и естественного освещения на фотоэлементы. Постоянное воздействие света видимого спектра на объектив приемника может привести к преждевременному выгоранию светодиодов или фотодиодов и как следствие, колонки устройства. Частично такую проблему можно решить путем применения специальных светофильтров, не пропускающих излучение в видимом и ультрафиолетовом спектре. Однако, кроме высокой стоимости данных устройств, они несколько снижают чувствительность прибора.
  • При установке как источников, так и приемников ИК излучения необходимо исключить возможность прохождение различных посторонних предметов менее чем в 0,5м от проходящего луча.

Устройства на основе пассивного восприятия ИК излучения получили более широкое распространение, так как они являются более дешевыми устройствами, а благодаря широкому выбору (систем из линз Френеля) пользователь быстро получает различные формы зон сканирования, что облегчает возможность создания надежных систем охраны в здания со сложной планировкой внутренних помещений. Пассивные ИК детекторы движения используются в системах тревожной сигнализации и СКУД для охраны:

  • Производственных и общественных строений, квартир и частных домовладений;
  • Отдельных элементов сооружений наиболее уязвимых к проникновению: оконных проемов и внешних дверей, а также стен, витрин, потолков и пола;
  • Периметров земельных участков и ограждений;
  • Отдельных материальных ценностей — дорогостоящих предметов искусства или уникальных приборов.

Пассивный оптико-электронный извещатель формирует область сканирования, состоящую из узких чередующихся чувствительных и неактивных зон в форме веера разнонаправленных в одной плоскости. Взаимное расположение лучей в пространстве может быть различным: горизонтальным, вертикальными, в несколько рядов или собранным в один узкий луч. Форма зон сканирования условно разделяется на 5 основных типов:

  1. Широкоугольная поверхность в один ярус лучей, исходящая из одного источника — «веер»;
  2. Широкоугольная поверхность с узкими лучами, ориентированными в одной плоскости — «Штора»;
  3. Узконаправленный луч — «лучевой барьер»;
  4. Одноярусная поверхностная панорама;
  5. Многоярусная объемная.

При установке пассивных оптико-электронных извещателей необходимо соблюдать следующие рекомендации:

  • Не устанавливать ИК детектор над конвекционными источниками тепла;
  • Не направлять чувствительную зону прибора на прожекторы, тепловентиляторы, мощные лампы накаливания и иные устройства которые могут вызвать быстрое возрастание локального температурного фона;
  • Предохранять устройство от чрезмерного влияния солнечного излучения;
  • Воздержаться от нахождения в ответственной зоне обнаружения шкафов, штор и других типов перегородок которые могут создать «мертвую» контролируемую зону.

Краткий обзор популярных моделей

Извещатель охранный поверхностный оптико-электронный фотон-ш — формирует зона обнаружения типа занавес. Используется для контроля проникновения в помещение через оконные и дверные проемы. Дальность обнаружения 5м, ширина занавеса 6,8м, угол обзора 70°.

Извещатель охранный оптико-электронный пирон 4 Б — укомплектован двухсенсорным пироприемником. Тип зоны обнаружения «штора», дальность 10м, угол обзора 70°. Имеет тонкую регулировку чувствительности, устойчив к радиопомехам и внешним засветкам.

AX-100TF активный двухлучевой извещатель — используется для контроля протяженных участков внешнего периметра. Обычно используется парами, приборы устанавливается друг на друга образуя барьер из четырех ограничительных лучей. Есть возможность выбора из четырех каналов несущих частот генерируемых лучей.

Данные приборы являются устройствами, использующими оптические приборы и сенсоры для нахождения несанкционированного события. Конечный анализ сигнала проходит в электронной схеме. Оптико-электронные извещатели часто применяются в охранных и пожарных системах сигнализации.

Главными преимуществами, из-за которых они так популярны, являются:

  1. высокая работоспособность;
  2. различные зоны нахождения;
  3. небольшая стоимость.

Оптическая часть данных приборов работает в инфракрасной области излучений. Есть много способов установки инфракрасных приборов.

Пассивные

Применяются в охранных системах. Главными достоинствами являются низкая цена и большой диапазон применения. Пассивные приборы анализируют изменения ИК излучения.

Активные

Принцип работы состоит из оценивания разницы интенсивности ИК луча, который вырабатывается излучателем. Излучатель и приёмник могут находиться в разных блоках и в одном. В первом случае охраняется только та часть территории, которая находится между ними.

Если оба прибора находятся в одном модуле, то используется специальный отражатель.

Также существуют адресные оптико-электронные приборы, которые передают сигнал ПКП и указывают уникальный для любого прибора код. Благодаря этому можно с точностью узнать место, где сработал датчик. Однако цена на такие устройства выше, но если вы хотите надежную систему, то такой вариант больше всех подходит.

Есть ещё один вид извещателей - адресно-аналоговый. Такой вариант передаёт оцифрованную информацию в ПКП, где решается о применении сигнала тревоги.

Существует несколько вариантов передачи данных: проводной и радиоканальный.

Охранные извещатели

Зоны нахождения этих устройств могут быть и объёмные, и поверхностные, и линейные. Любой из этих видов - датчик движения, получается, что находит движение на охраняемой территории.

Использование поверхностных приборов сдерживает блокировкой сооружений внутри помещения. Линейные обычно применяются для уличных территорий.

Оптико-электронные приборы негативны к наличию воздушных потоков и к посторонним источникам света.

Активные линейные устройства меньше остальных, зависимы от влияния внешних факторов. Но они трудны в настройке, тем более при применении устройств с большим радиусом действий.

Пожарные извещатели

Данный вид приборов разделяется на точеные и линейные извещатели . В первом случае устройство обладает дымовым блоком и представляет собой лабиринт, на концах которого передатчик и приёмник. Если внутрь проникает дым, то ИК излучение рассеивается и это отмечает приёмник.

Такие приборы применяются на многих объектах, в основном служебных, то есть офисы магазины и так далее. По виду отправки сигнала данных оптико-электронные извещатели делятся на пороговые, и адресно-аналоговые . А по способу соединения с устройствами пожарной системы разделяются на проводные и радиоканальные.

Такие приборы достаточно универсальны и помогают в обеспечении пожарной безопасности. Но для больших помещений данный вид извещателей применять лучше не стоит.

В таких случаях лучше подходят линейные оптико-электронные приборы. Они управляют плотностью воздуха с помощью обработки параметров ИК. Линейные извещатели включают в себя передатчик и приёмник и являются активными устройствами.

Популярные модели

Артон-ИПД 3.1М

Извещатель пожарный дымовой оптический точечный СПД-3.1 (ИПД-3.1М). Устройство предназначено для обнаружения возгораний в закрытых помещениях зданий и сооружений, сопровождающихся появлением дыма. По срабатыванию передаёт сигнал на ППК.

Рассчитан на непрерывную круглосуточную работу по постояннотоковому или знакопеременному двухпроводному шлейфу пожарной сигнализации. Номинальное напряжение питания шлейфа 12 или 24 В. Для работы извещателей с ППК по четырехпроводной схемой подключения извещателей применяется модуль согласования шлейфов МУШ-2.

Астра-7Б (ИО409-15Б)

Извещатель охранный объемный оптико-электронный. Предназначен для обнаружения проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Устанавливается на потолке, зона обнаружения круговая объемная, максимальная высота установки до 5 метров. Микропроцессорный анализ сигнала, температурная компенсация, устойчивость к внешней засветке, контроль вскрытия корпуса, оптоэлектронное реле. Может работать при температурах от -30 до +50 С и влажности до 95%.

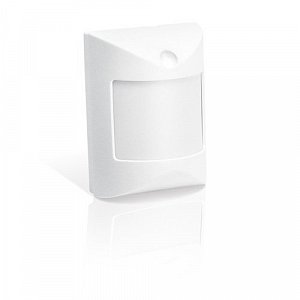

AMBER

Предназначен для обнаружения проникновения в охраняемое пространства закрытого помещения. Формирует сигнал тревоги путем размыкания контактов реле. Широко применяется в системах охранной сигнализации.

Фиксирует перемещение в зоне дальностью 12м и шириной 20м, угол обзора 90 градусов. Рекомендуемая высота установки 2,4м. Напряжение питания 12В, работает при температурах от -30 до +55С. Обнаруживает перемещение на скоростях 0,3..3 м/с.

Полезное видео

В ролике подробно объясняется устройство и принцип действия приборов на примере дымового автономного извещателя ДИП-34АВТ от компании .

Заключение

Оптико-электронные излучатели являются распространённым и эффективным компонентом для систем охранно-пожарной сигнализации. К их главным достоинствам относятся сравнительно низкая цена, универсальность, надёжность.

Главным ограничением по применению таких устройств является проблемы при работе в обстановке с большим содержанием пыли, то есть в производственных помещениях. Также оптико-электронные извещатели подвержены электромагнитными помехами.

В системах охранной сигнализации извещатели, имеющие оптико электронный принцип действия используются инсталляторами широко и охотно. Давайте разберемся как они работают, а также рассмотрим достоинства, недостатки и область применения этих устройств.

Ключевым в названии таких приборов является слово "оптико" - то есть оптический. Правда диапазон, в котором они работают для человеческого глаза невидим, поскольку смещен в инфракрасную (ИК) область. Все приборы рассматриваемого принципа действия подразделяются на две группы:

  • пассивные,
  • активные.

Первые встречаются чаще за счет простоты установки и настройки. Они состоят из приемника, специальной линзы и электронного блока обработки сигнала (вот и вторая часть названия). Среди них тоже существует подразделение на:

  • поверхностные,
  • линейные.

Эти названия происходят от типа зоны обнаружения - то есть конфигурации части пространства в котором оптико электронный извещатель способен обнаружить тревожное событие. Этим событием является перемещение тела определенной массы с определенной скоростью. Эти параметры определяются его техническими характеристиками.

Диапазон обнаруживаемых скоростей начинается, как правило, со значения 0,3 м/сек. Что касается массы, то здесь многое зависит от дальности до объекта, высоты установки извещателя. В любом случае, человек обнаруживается без проблем, домашние животные, в большинстве случаев, тоже. Поэтому, существуют объемные инфракрасные извещатели с "защитой" от домашних животных, массой, скажем до 10 или 20 кг (прописывается в паспорте).

Общим недостатком всех пассивных оптико электронных датчиков является чувствительность к конвекционным воздушным потокам, будь то теплый воздух от отопительного прибора или тривиальный сквозняк. Поэтому при определении мест установки этих извещателей подобные моменты учитываются в обязательном порядке. Также критичным является жесткость несущей конструкции (отсутствие вибраций в процессе эксплуатации) и защита от посторонних засветок.

ОБЛАСТЬ ПРИМЕНЕНИЯ ОХРАННЫХ ИК ИЗВЕЩАТЕЛЕЙ

В системах охранной сигнализации инфракрасные датчики используются,. как правило, для организации второго рубежа защиты, то есть контроля внутреннего объема помещений за счет обнаружения в них движения потенциального нарушителя. Однако, поверхностные и линейные устройства могут использоваться для охраны периметра.

Пассивные поверхностные извещатели используются для обнаружения проникновения через двери, окна, всевозможные люки и перекрытия. Недостаток этого способа их применения только один - они сработают когда нарушитель будет уже внутри помещения. То есть речи о раннем обнаружении попытки проникновения не идет.

Все пассивные устройства имеют сравнительно небольшое расстояние обнаружения 10-20 метров. Объемные - поменьше, линейные побольше. Это свойство определяет их установку внутри небольших помещений. Если требуется оборудовать охранной сигнализацией большие площади, то можно:

  • установить несколько пассивных датчиков,
  • использовать активные инфракрасные извещатели.

Кстати, последние предназначены, как правило, для охраны протяженных периметров открытых площадок, поэтому имеют линейную зону обнаружения. Кроме того, другие типы зон для активных устройств реализовать технически невозможно. Для увеличения вертикальной площади контроля используют многолучевые извещатели.

Инфракрасные датчики критичны к оптической плотности среды (дождь, снег, туман), поэтому это следует учитывать при их уличной установке.

В заключение можно привести несколько наиболее популярных линеек моделей оптико электронных извещателей отечественных производителей. Это извещатели типа:

  • Астра,
  • Фотон,
  • Икар.

Все они выпускаются различных исполнений как по способу установки так и по параметрам зоны обнаружения. Например, Астра 5А - объемный извещатель, 5Б - поверхностный, 5В -линейный.

© 2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов
