Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет - только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

На батарею состоит из следующих элементов:

• Компенсационный механизм.
• Шток.
• Разъемное соединение.
• Золотник.
• Чувствительный элемент.
• Термостатический элемент.

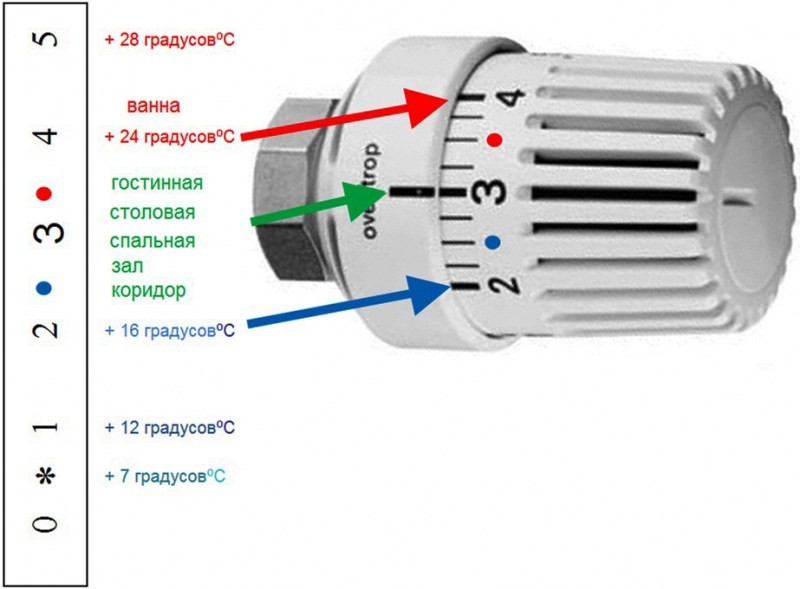

• Шкала настройки.
• Накидная гайка.
• Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Монтаж

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора - создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

• С закрытой логикой.
• С открытой логикой.

Закрытая логика - это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой - это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

Настройка

Настройка термореле с регулировкой температуры производится следующим образом:

• В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
• В помещении, где требуется поддержание определенного значения температуры, необходимо установить
• Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
• Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
• После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
• Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы - это удобная альтернатива и отличное дополнение центральному отоплению.

Приветствую, камрады. Имея немалый опыт в данной теме, я расскажу, при каких обстоятельствах понадобится терморегулятор и как правильно его установить. Ну а заодно объясню, какую запорную арматуру можно использовать для регулировки температуры радиатора отопления. Приступим.

Зачем это нужно

Регулировка температуры на водяном отоплении выполняется единственным способом - дросселированием подводок прибора (то есть искусственным ограничением их пропускной способности).

Установка регуляторов температуры обязательна в двух случаях:

1. Экономия . Если часть помещений в доме или квартире временно не используется, то из соображений экономии температура в них снижается до минимальных значений (16-18 градусов). Чтобы вернуть комфортный климат в комнате, достаточно открыть клапан на подводке к батарее;

Полностью перекрывать отопление в неиспользуемых помещениях нельзя. Помимо вероятности разморозки остановленного прибора, вы получите конденсацию влаги на наиболее холодных поверхностях оставшейся без обогрева комнаты - откосах окон и внешних стенах. Очень скоро вслед за сыростью подтянется ее верный спутник - грибок.

1. Двухтрубная тупиковая система отопления . С точки зрения циркуляции она представляет собой несколько параллельных контуров разной протяженности. Разумеется, вода будет циркулировать только через ближние к котлу или элеватору батареи.

При запуске такого контура обязательно выполняется его балансировка - дросселирование ближних к котлу или элеваторному узлу приборов, позволяющее перенаправить часть объема воды к дальним батареям.

Чаще всего терморегуляторы используются для подстройки температурного режима отдельных комнат под предпочтения их обитателей.

Правило 1: используйте только предназначенную для дросселирования арматуру

Почему для регулировки температуры отдельных участков системы отопления нельзя применять обычные краны и вентили?

Чтобы объяснить это, мне нужно показать и рассказать вам, как работают запорная арматура соответствующих разновидностей.

Винтовые вентили

Принцип работы винтового вентиля прост и понятен:

• Шток вкручивается и выкручивается по резьбе в головке вентиля;
• Клапан с прокладкой , подвижно закрепленный на штоке, перекрывает седло, через отверстие в котором снизу поступает вода или другой теплоноситель;
• Сальник или кольцевой уплотнитель обеспечивает герметичность подвижного штока. При этом сальниковая набивка поджимается снизу со стороны корпуса резьбой на штоке при посредничестве латунной шайбы.

Течь вентиля с выработанным сальником часто можно прекратить, открыв его до упора.

Чтобы ограничить проходимость подводки, нужно оставить винтовой вентиль полузакрытым. Что при этом произойдет?

1. Сальниковая набивка не будет прижата со стороны корпуса и при малейшей выработке даст течь;
2. Подвижно закрепленный на штоке клапан будет болтаться в турбулентном потоке воды. Рано или поздно из-за банального механического износа он оторвется от штока и перестанет выполнять свои функции. Вентиль потребует ремонта, причем для доступа к клапану контур придется сбрасывать.

Шаровые краны

Шаровый кран состоит из шарообразного затвора со сквозной прорезью, корпуса, рукоятки и пары тефлоновых или фторопластовых колец - седел, которые обеспечивают герметичность прилегания затвора к корпусу.

В открытом положении крана поток рабочей среды движется через отверстие в затворе. В закрытом седла находятся в статичной среде.

А вот в полуоткрытом состоянии нас ждут две неприятности:

1. Поток воды проходит между отверстием в затворе и седлом. При этом содержащиеся в воде абразивные частицы (мелкий песок, ржавчина и т.д.) способствуют эрозии мягкого полимерного материала уплотнительного кольца;
2. Что еще хуже, эти частицы собираются в зазоре между затвором и корпусом. Если там набралось достаточно мусора, попытка закрыть шаровый кран приведет к повреждению седла.

Правило 2: если подводки дросселируются, между ними должен стоять байпас

В первую очередь это касается систем отопления многоквартирных домов. Если между подводками к радиатору нет перемычки, установка регулятора температуры на батарею приведет к тому, что вы будете с его помощью дросселировать весь стояк.

Что делается представителями жилищных организаций в таких случаях?

• Делается обход квартир по стояку;
• Составляется акт о самовольном изменении конфигурации оборудования общего пользования (а стояк отопления относится именно к этой категории);
• За счет виновника для соседей делается перерасчет по отоплению за все время, в течение которого температура воздуха в квартирах была ниже санитарных норм.

Дросселирующая арматура на подводке должна располагаться относительно перемычки со стороны батареи отопления. При перекрытом дросселе вода будет циркулировать через байпас.

Исключение из этого правила - двухтрубные системы в частных домах и квартирах с автономным отоплением. В них дросселирование одной батареи не ограничит циркуляцию через остальные, а увеличит проток теплоносителя через них.

Частный случай

Нередко перемычка снабжается краном, полностью перекрывающим ее. В перекрытом положении кран позволяет незначительно поднять температуру воздуха в помещении: весь поток воды направляется в радиатор и более эффективно прогревает его дальние секции.

Если прикрыты краны или дроссели на подводках, кран на перемычке должен быть полностью открыт.

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

	Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок. В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью.
	Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока.
	Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела - материала с высоким коэффициентом температурного расширения. При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной

Закрытый по неведению трехходовой кран часто становится причиной аварийных ситуаций. Именно поэтому в домах более новой советской постройки дросселирующая арматура была полностью убрана из квартир.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Правило 4: термоголовка не должна нагреваться сторонними источниками тепла

Как установить терморегулятор на батарею, обеспечив его адекватную работу?

В случае ручного дросселя инструкция предельно проста: он разрывает любую из подводок. Положение барашка дросселя не оказывает никакого влияния на его функциональность.

Зачастую вместо отдельного дросселя и американки для подключения батареи используется так называемый угловой радиаторный клапан - фитинг, объединяющий американку с терморегулятором.

Монтаж термоголовки своими руками чуть сложнее. Она не должна находиться:

• В восходящем потоке теплого воздуха от батареи или подводки к ней;
• В зоне действия других нагревательных приборов (масляных радиаторов, конвекторов, ИК-излучателей);
• В ярко освещенном месте . Нагрев солнечными лучами тоже может повлиять на точность работы прибора.

Заключение

Как видите, правил у монтажа регулирующей арматуры на отоплении немного, все они понятны и выполнимы. Узнать больше о способах регулировки теплоотдачи отопительных приборов вы сможете, просмотрев видео в этой статье. Жду дополнений и комментариев к ней. Успехов, камрады!

Регулируя скорость поступления теплоносителя в радиатор, можно контролировать температуру его прогревания, а, значит, и микроклимат в помещении. Решить эту задачу помогает терморегулятор. Мы расскажем о видах этого приспособления и способах монтажа.

Конструкция и принцип функционирования

Данное устройство состоит из двух основных блоков – клапана и головки термостатического типа для регулирования температуры. В продаже можно встретить модели, рассчитанные под разные типы отопления, которые могут использоваться для установки на трубы разных диаметров.

Чаще всего головка может сниматься, поэтому для используемого клапана подойдут регулирующие компоненты разных видов. Такая стандартизация посадочного места делает использование устройства очень удобным.

Терморегулятор позволяет обеспечить комфортную температуру в помещении, экономить энергоресурсы, снизить финансовые расходы на отопление. При этом принцип работы терморегулятора состоит в управлении потоком поступающего теплоносителя в соответствии с требуемым режимом отопления.

В термостатической головке находится контейнер со средой, которая чувствительно реагирует на температурные показатели. При нагревании происходит ее расширение, что ведет к увеличению контейнера и перекрытию штоком хода для теплоносителя. При охлаждении имеет место реакция в обратном направлении.

Достоинства устройства следующие:

• простота установки и эксплуатации;
• эргономичность;
• широкий диапазон температурного регулирования;
• равномерность в перераспределении теплоносителя.

Особенности конструкции термоклапана

Устройства данного компонента включают два элемента – запорный конус и седло. Запорный механизм и обеспечивает перекрытие промежутка для перемещения теплоносителя. Клапан выбирается в зависимости от типа разводки. Они различны для однотрубной и двухтрубной разводки, что видно на фото терморегулятора на батарею.

Для изготовления корпуса применяются только стойкие к коррозии материалы, часто со специальным хромированным или никелевым покрытием. В продаже можно встретить изделия из латуни, бронзы, нержавейки.

Последний вариант более предпочтителен по надежности и уровню регулирования, однако стоимость такой модели более высокая. Бронзовые и латунные аналоги доступны в большей степени, но их качество зависит от характеристик сплава.

В зависимости от типа исполнения различают модели угловые и прямые. Последний вариант является проходным. Также терморегуляторы могут входить с состав гарнитуры отопительной системы. Выбор производится в зависимости от условий монтажа.

Термоголовки: виды и преимущества

Термостатические компоненты, которые используются в терморегуляторах, могут быть ручными, механическими и электронные. При равенстве функций типы терморегуляторов на батарею различаются удобством пользования.

Ручные

Это самый простой вариант, опирающийся на принцип работы обычного вентиля. При повороте головки в одну сторону поток теплоносителя уменьшается, при повороте в другую – возрастает.

Устройства недорогие и достаточно надежные. Но по уровню комфорта они существенно отстают от своих аналогов. Обычно их ставят на входе и выходе. Они исполняют роль шаровых кранов.

Механические

Устройства могут обеспечивать нужный температурный режим без постоянного участия человека. В конструкции выделяется сильфон – емкость, заполненная газом или жидкостью. Данные температурные агенты отличаются высоким коэффициентом расширения, поэтому при нагревании они наращивают свой объем.

Инструкция по использованию терморегулятора опирается на принцип, согласно которому сильфон будет подпирать шток. Последний перекрывает при нагревании и расширении цилиндра путь для теплоносителя. При остывании вещества в сильфоне, размер цилиндра уменьшается, давление на шток становится меньше и он поднимается.

Механические устройства позволяют точнее регулировать температуру. Но это свойство зависит от инертности вещества в цилиндре сильфона. Если используется газ, то реакция устройства будет выше. Но производить такие модели намного сложнее, а, значит, они будут дороже.

Жидкости с меньшей скоростью реагируют на температурные изменения, но разница в точности будет крайне мала. Поэтому чаще всего именно такое решение выбирается при изготовлении терморегулятора. Существуют также модели с выносным датчиком с присоединением капиллярной трубкой.

Электронные

Это более дорогое, но и при этом массивное приспособление. Оно предполагает наличие электронного табло и блока для установки аккумуляторов – батареек. Движение штока задается не температурными изменениями в сильфоне, а специальным датчиком.

В таком случае требуемый режим можно легко и удобно задать в любой момент времени, но придется регулярно отслеживать работоспособность батареек.

Различают:

• Приспособления с закрытой логикой. В них можно менять только основные параметры.
• Устройства с открытой логикой, допускающие возможность глубокого перепрограммирования.
• Бытовые модели, работающие по принципу механических аналогов, но имеющие электронный дисплей.

Особенности монтажа

Установка терморегулятора на батарею своими руками производится, как правило, на радиаторы из алюминия, стали или биметаллические модели на высоте более 800 мм.

Выбрать надо место таким образом, чтобы его было достаточно для регулировки ручного или механического прибора. Должна поместиться и конструкция электронной модели, но при этом нельзя ее закрывать плотными занавесками.

Монтаж производится в таком порядке:

• подающий стояк перекрывают полностью с полным сливом воды;
• на некотором промежутке от радиатора вырезается горизонтальный участок трубы, с последующим отсоединением от системы;
• если приспособление ставится на однотрубную систему, то надо предварительно обустроить перемычку в систему между подводом и отводом — байпаса;
• вентиль регулятора и запорный кран освобождаются от хвостовика и гаек, которые заворачиваются в пробки самого радиатора;
• обвязка из труб собирается и монтируется в нужном месте с присоединением к подводящим трубам.

Правила настройки

Важно не только понять, как установить терморегулятор на батарею, но и как его настроить. Механический прибор регулируется в такой последовательности:

• перекрыть места активного теплообмена с улицей и другими помещениями;
• термостат переводится в крайнее левое положение, что свидетельствует о полном открытии;
• после нагрева на 5-6 градусов поворот производится в крайнее правое положение с понижением температурного фона;
• после выхода температуры на нужный комфортный уровень клапан надо медленно открывать до появления шума набирающейся воды;
• начало прогрева – сигнал для остановки, после чего следует запомнить положение терморегулятора.

Электронные модели настраиваются проще – надо просто выставить желаемую температуру на дисплее. Использование терморегуляторов делает ваш быть комфортней. Тем более, что установить их и настроить совсем несложно.

Фото терморегуляторов на батарею

Приборы этого вида применяют в бытовых и коммерческих объектах. С их помощью устанавливают комфортный для пользователей температурный режим. Такое оснащение позволяет экономить энергетические ресурсы, так как в каждом отдельном помещении можно установить и поддерживать оптимальную температуру. Чтобы правильно выбрать, установить и настроить терморегулятор для – изучите материалы, представленные в данной статье.

Читайте в статье

Как подобрать терморегулятор для радиатора отопления

На рисунке выше приведены примеры одной модели в разных оформлениях. Но эстетические параметры имеют значение только при размещении батарей отопления на видных местах. Больше внимания следует обратить на технические характеристики, удобство управления, точность, надежность. Чтобы точно сформулировать собственные критерии качества придется изучить принципы работы стандартных изделий и образцы, представленные в соответствующем сегменте рынка сантехнического оборудования.

Следует сразу отметить несколько важных ограничений:

• Термоклапаны для радиаторов отопления включают/выключают подачу рабочей жидкости. Они не делают ее теплее, поэтому могут использоваться только для понижения температуры.
• Чугунные батареи изготовлены из материала,создающего повышенную инерционность. Поэтому автоматические регуляторы не эффективны в комбинации с такими изделиями.
• При установке клапанов в однотрубную систему (последовательное подключение батарей) необходимо обеспечить свободный ток . Для этого в контуры встраивают обходные участки .

Конструкция типового прибора и современные модификации

Этот прибор выполняет свои функции следующим образом:

• Его устанавливают перед радиатором. Для жесткого закрепления используют надежное резьбовое соединение соответствующего диаметра (5).
• В указанном на рисунке положении букса (6) поднята пружинами, поэтому поток теплоносителя поступает в батарею.
• По мере повышения температуры наполнитель в эластичном термобаллоне (2) увеличивается в объеме. Через шток (4) давление передается на буксу, клапан закрывается.
• При понижении температуры ниже определенного уровня термобаллон(«сильфон») уменьшается в размерах. Шток перемещается вверх, открывается проток теплоносителя.
• В дальнейшем циклы повторяются неоднократно, без вмешательства со стороны пользователя.
• Для настройки режима работы используют шпиндель (3). Он перемещается вверх/вниз винтовым механизмом при вращении верхней части корпуса (1).

На этом фото видно, что нижняя часть прибора представляет собой типичный клапан. Главные функции выполняет привод. Поэтому следует рассмотреть его подробнее. В примерах приведен механический вариант. Здесь установлен сильфон с изменяющимся размером. Для достаточной быстроты процесса и обеспечения амплитуды, необходимой для открывания клапана, применяют жидкие или газообразные наполнители. Регулировки выполняются вручную. Качественные регуляторы такого типа способны обеспечить точность до 1-2°С.

Но такое оснащение обладает определенными недостатками. Если комната не используется круглосуточно, то можно установить соответствующий график изменения теплоты. На изделиях со встроенными сильфонами наносят условные цифры. Эти регуляторы не контролируют действительные значения температуры. Приходится использовать субъективные ощущения, либо специальный измерительный прибор.

К сведению! В однотрубной системе устанавливают клапаны с гидравлическим сопротивлением примерно в 1,8 и более раза меньшим, чем в контурах с двумя трубами. Это надо учитывать при изучении ассортимента магазина.

В этом устройстве заменяют только верхнюю часть. Нижняя, с клапаном, применяется та же, что и в комбинации с блоком ручного управления. Ниже приведены параметры типового электронного регулятора отопления на батарею:

• Он измеряет и показывает на дисплее установленную и действительную температуру воздуха.
• Экраном с подсветкой удобно пользоваться в любое время суток. На нем отображается техническая информация и настройки.
• Пользователь может установить индивидуальный график подержания температуры. Также имеются стандартные настройки: «защита радиатора отопления от замерзания», «экономичный», «частое проветривание» и другие режимы.
• Для автономной работы в регулятор устанавливают батареи питания, или аккумуляторы. Уровень заряда указывается на дисплее.

Такие устройства обеспечивают повышенную точность (±0,5°C) и высокий уровень комфорта, но стоят они дороже по сравнению с ручными моделями. Наиболее совершенные изделия этого класса приспособлены для подключения по радиоканалу к системам «умный дом». Они управляют включением радиаторов с учетом рабочих параметров котла. Данные с температурных датчиков владелец может считывать удаленно в режиме online. Для этого используют специальное программное обеспечение, установленное в смартфоне.

Статья по теме:

Чтобы сделать правильный выбор, необходим анализ отдельных моделей и характеристик оборудования. Но не все знают, на что необходимо обратить внимание прежде всего. Обо всех нюансах выбора читайте в этом материале.

Особенности применения регуляторов температуры на радиаторах отопления

При стандартном подключении, сбоку, применяют прямой регулятор. Если трубы подведены снизу – удобнее работать с угловыми модификациями. Головку устанавливают в горизонтальном положении. Если нарушить инструкцию, ее будет обдувать поток теплого воздуха, что нарушит точность регулировки температурных параметров внутри помещения.

Следует внимательно изучить сопроводительную документацию и установленные в ней ограничения. Некоторые производители советуют не устанавливать их регуляторы ниже 0,5 м, или другой высоты от уровня напольного покрытия. Они пояснят, что калибровку своих устройств выполняли с учетом соответствующих условий. Если не удалось подобрать идеальную модель, надо настраивать головку с коррекцией. Второй вариант – применение электронного устройства с выносным датчиком температуры.

Важно! Чтобы обеспечить возможность замены регулятора, или батареи в случае выхода из строя, устанавливают два шаровых крана (перед клапаном и на выходной магистрали).

Статья по теме:

Подобное устройство способно облегчить жизнь и вовремя реагировать на все изменения отопительной системы. Как его правильно выбрать читайте в этом материале.

Параметры подходящего терморегулятора для батарей отопления

Прежде чем начать изучение предложений рынка, надо перечислить требования к терморегулятору для радиатора отопления:

• Размеры выбирают с учетом имеющихся резьбовых соединений. Некоторые модели предназначены только для монтажа с обжимными гайками.
• При боковом подключении радиатора приобретают «прямой» клапан.
• Надо, чтобы гидравлическое сопротивление устройства соответствовало типу системы (одно- или двухтрубной). Также проверяют допустимое максимальное давление, диапазон температур теплоносителя.
• При установке регулятора в нише, не высоко от пола, в других сложных ситуациях можно использовать электронную модификацию. Она стоит дороже, но более точное дозирование потребления тепла поможет сэкономить в процессе эксплуатации.

• Корпуса вентилей создают из бронзы латуни, различных сплавов. Нержавеющая сталь применяется редко, так как цена ее выше.

Обзор рынка

Рисунок	Торговая марка/ Модель	Диапазон регулировки температур/ Точность (°C)	Цена, руб.	Примечания
		8-28/1	1200-1590	Подходит к стандартным клапанам, встроенным в стальные радиаторы Biasi, DiaNorm, Ferroli, Henra, Delta,Diatherm, других известных брендов.
		5-40/0,5	2800-3980	Несколько режимов, установочные размеры М30 х 1,5 мм, экономный дисплей на жидких кристаллах с подсветкой.
		5-35/0,5	6300-7900	Регулятор электронный с встроенным блоком передачи информации по радио. В комплект входит отдельный блок управления К нему можно подсоединить до 100 термостатов.
		5-35/1	3400-4200	Прямой вентиль, средний срок службы – 30 лет. Регулятор пригоден для использования в системах с температурой теплоносителя до +110°C и давлением не выше 10 атм.
		-/-	3100-3600	Угловой. Для установки в двухтрубных системах с давлением до 6 атм, температурой до +120°C.
		-/-	2900-3300	Для однотрубной системы, угловой.
		-/-	2400-3930	Для нижнего подключения радиаторов отопления.
		-/-	1490-2200	Для двухтрубных систем отопления.

Установка терморегулятора на радиатор отопления собственными силами

Следует удостовериться, что параметры терморегулятора для радиатора отопления соответствуют изложенным выше критериям.

С установленного клапана снимают защитный пластиковый колпачок. Сам термостат для радиатора отопления вставляют до щелчка в фиксирующее устройство. В некоторых моделях необходима подтяжка гайки ключом без чрезмерных усилий.

Перед настройкой устраняют причины, способные нарушить нормальную работу сильфона, или датчика температуры для отопления. Далее устанавливают максимальную производительность батареи. После достижения уровня приблизительно на 4-5 °C выше комфортных условий поток теплоносителя перекрывают. Когда температура снизится до нужного значения, головку медленно поворачивают до появления характерного шума.

Действительно хороший терморегулятор для радиатора системы отопления сам по себе не способен оптимизировать потребление энергетических ресурсов. Улучшить эффективность помогут следующие мероприятия:

• Установка современных радиаторов, автономного котла.
• Монтаж батарей без декоративных экранов, на определенном расстоянии от стен, пола и подоконника. Устранение иных препятствий свободному перемещению воздуха.
• Прикрепление к стене за радиатором фольги, отражающей инфракрасное излучение в сторону комнаты.
• Точная настройка системы отопления.
• Устранение щелей и других дефектов строения, ухудшающих изоляционные параметры.

Наиболее точно регулировка выполняется с применением новых моделей котлов, датчиков температуры воздуха снаружи и внутри отдельных комнат. Но при отсутствии соответствующих возможностей надо применять терморегуляторы. Даже простейшие недорогие приборы этого типа способны выполнять полезные функции. Они помогут сэкономить деньги, обеспечат автоматическое поддержание в помещении приятных для пользователей температурных условий.

Понравилась публикация? Поддержите нас и поделитесь с друзьями

В первую очередь скажем о том, когда нужны термостаты на радиаторы. Они нужны в тех помещениях, где нужно снизить температуру. Чаще всего это верхние квартиры многоэтажек с верхней подачей теплоносителя и вертикальной разводкой. Установив терморегулятор на батарею, выставив желаемую температуру, вы будете гарантированно иметь заданный параметр с погрешностью в один градус.

Когда термостаты не помогут? Если нужно повысить теплоотдачу отопительного прибора. Они только могут снизить, а поднять - нет. С какими радиаторами хорошо работают термостаты? Со всеми, кроме чугунных: у них очень большая тепловая инерция и такое устройство практически бесполезно. Теперь подробнее о видах и особенностях их установки и эксплуатации.

Строение и принцип действия

Конструктивно устройства для регулировки температуры батарей состоят из:

• клапана (вентиля);
• термостатического элемента.

Термовентиль (еще называют термоклапан) - это, по сути, обычный вентиль. Тот же металлический корпус с проходным отверстием, седло и конус. Конус - это запорный механизм. Опускаясь и поднимаясь, он изменяет количество протекающего теплоносителя. Все как обычно, необычен только способ приведения в движение этого запорного механизма.

Запорный конус приводит в движение термоголовка (термостатический элемент, термоэлемент). Его основа - это небольшой герметичный и эластичный цилиндр, заполненный тепловым агентом. Цилиндр, используемый в термостатах, называют «сильфон». Тепловой агент - это газ или жидкость, но не любые, а особые: их объем должен сильно зависеть от температуры. Встречаются еще сильфоны с твердыми тепловыми агентами, но время их реакции на изменение температуры — не менее получаса. Так что их используют очень редко.

Вот как это устройство работает: при нагревании вещество увеличивается в объеме, растягивает цилиндр. Тот давит на поршень, который двигает запорный конус термовентиля. Конус перекрывает поток теплоносителя, вещество в сильфоне остывает. Остывая, оно сжимается, цилиндр уменьшается в размерах. Подпружиненный механизм поднимает запорный конус, теплоноситель снова поступает в радиатор и происходит нагрев головки устройства. Таким способом температура в помещении может поддерживаться с точностью до одного градуса.

Но разные устройства дают разную точность. Все дело в том, что расширение и сжатие сильфона происходит не резко, а постепенно. Потому и теплоноситель отсекается и открывается не резко, а плавно. Из-за чего и положение полностью закрыто или полностью открыто достаточно редки. О чем это говорит? О том, что в помещении будет комфортнее.

Величина погрешности характеризуется таким показателем, как «гестезис» термоголовки. Чем меньше этот показатель, тем быстрее реагирует устройство на изменение температуры. Но не всегда высокая точность нужна, а цены отличаются прилично.

Но устанавливая регулятор на радиатор, будьте готовы к тому, что он никогда не будет прогрет равномерно и полностью. Постоянно какая-то часть будет холодной. Чтобы убедиться что все в ним нормально, он не забился и не завоздушился, снимите термоголовку. Вся поверхность через некоторое время станет равномерно теплой.

Тип термостатических элементов

Термоголовка для радиатора — это верхняя, сменная часть устройства. Она может быть нескольких видов:

• ручной;
• механической;
• электронной.

Практически все серьезные производители делают вентиль (корпус) совместимым с любым типом термоэлемента. Описанный выше принцип работы — это термостат, укомплектованный механической головкой. Эта комплектация считается базовой и модификаций в этой категории очень много. Отличаются они по характеристикам и по цене.

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят, если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от 40-50 евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор - это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену - от 4 евро.

Электронные термоголовки - это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток более низкую температуру. Ставьте хоть 6-8 о С, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

• жидкостные;
• газовые.

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное - качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6 o C до +26-28 o C. Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата - клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в , вы наверняка будете мерзнуть. Потому будьте внимательны.

Иногда модификации для однотрубных систем позиционируются как устройства для систем с . У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу - один из угловых.

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или хромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Установка терморегулятора на радиатор

Термостаты на радиатор устанавливаются в основном на подаче перед входом в отопительный прибор. Каждый из вентилей пропускает теплоноситель в одну сторону. Куда должен двигаться поток показывает стрелка на корпусе. Теплоноситель и должен течь именно туда. При неправильном подключении устройство работать не будет. Другой вопрос, что ставить можно термостат, как на вход, так и на выход, но соблюдая направление потока. И в обоих случаях работают они одинаково.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке для увеличения ее размера)

Стоит обратить внимание на рекомендации производителя относительно высоты установки. Большинство моделей должны находиться на высоте 40-60 см от пола. Они откалиброваны на температуры на этом уровне. Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант - провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора.

Обратите внимание, что термостатическая головка должна быть развернута горизонтально (смотреть в комнату). Если она наплавлена вверх, то постоянно находится в потоке горячего воздуха, который идет от трубы. Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен. Результат - в комнате холодно.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Чуть лучше ситуация в том случае, если батарея установлена в нише, закрыта или шторой. Термоэлементу тоже «жарко» но не настолько. Тут можно пойти двумя путями: или выставить большую температуру на регуляторе, или использовать выносной датчик. Модели с выносными тепловыми контроллерами, кончено, недешевы, но вы можете выбрать точку контроля по своему усмотрению.

Что еще нужно помнить: при установке в однотрубной системе обязателен байпас. Причем нерегулируемый. Тогда при закрытой подаче на радиаторе стояк не будет заблокирован, и вам не придет «привет» от соседей.

Различаются термоклапны и по типу соединения: есть они с накидными гайками, есть с обжимными. Соответственно стыкуются с теми или другими типами труб. Обычно в спецификации или описании товара указан тип соединения, а также, с какими трубами может использоваться.

Настройка регулятора

Чтобы устройство работало корректно и поддерживало нужную температуру, необходимо провести предварительную настройку. При работающем отоплении в комнате закрыть двери, установить термометр там, где считаете правильным контролировать температуру. Теперь приступаем к настройке:

• Открыть поток теплоносителя полностью. Это делают, повернув термоголовку до упора влево.
• Температура начнет подниматься. Когда она станет выше на 5-6 o C, переходим к следующему пункту.
• Перекрыть поток теплоносителя, повернув головку термостата вправо до упора. В комнате постепенно будет становиться прохладнее.
• При достижении желаемой температуры, начинайте постепенно открывать вентиль. Как только услышите, что теплоноситель зашумел, а корпус на ощупь стал теплым, вращать переставайте. Это и будет то положение, термоголовки, при котором будет поддерживаться комфортная для вас температура. Обычно на колпачке нанесены отметки - цифры - по ним и можно ориентироваться.

Регулировка термостата несложная процедура, но именно она позволяет откалибровать его под ваши требования. Большей частью последовательность стандартная, но иногда может отличаться. Тогда в паспорте к изделию должна быть расписана вся последовательность действий. Некоторые фирмы даже сняли видео ролики, которые наглядно демонстрируют, как нужно устанавливать и регулировать их продукцию.

Итоги

Регуляторы температуры для батарей отопления могут быть с тремя типами головок: ручными, механическими и электронными. Любой вид может только понизить температуру, повысить ее он не в силах.
