Утепление деревянного пола первого этажа над подвалом своими руками. Самостоятельное устройство пола в частном доме Устройство пола по балкам на опорных столбах

В данной статье мы рассмотрим основные виды перекрытий и материалы из которых эти перекрытия сооружают. Итак, что же такое перекрытия? Перекрытия - это конструкция, которая разделяет смежные помещения по высоте, то есть образует этажи и отделяет их от чердачных и подвальных помещений.

Основные требования предъявляемые к перекрытиям

  • Перекрытия должны обладать достаточной прочностью, чтобы выдержать нагрузку как от собственного веса, так и полезную (мебель, оборудование, находящиеся в помещении люди и т.п.). Величина полезной нагрузки на 1 м2 перекрытия устанавливается в зависимости от назначения помещения и характера его оборудования. Для чердачных перекрытий полезная нагрузка должна быть не больше 105 кг/м2, а для цокольного и междуэтажного перекрытия 210 кг/м2.
  • Перекрытие должно быть жестким, то есть под действием нагрузок не давать прогибов (допустимая величина от 1/200 для чердачных перекрытий до 1/250 пролета для междуэтажных).
  • При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции, величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения. Для этого необходимо тщательнее закрывать щели в местах стыковки материала, во избежании перехода звука из соседних помещений, расположенных выше или ниже.
  • Перекрытия, разделяющие помещения с разницей температур от 10 гдадусов (например, отделяющее холодный подвал от первого этажа или чердак от первого этажа), должны удовлетворять требованиям теплозащиты, то есть необходимо увеличивать слой теплоизоляции.
  • Ни одна конструкция перекрытий, особенно деревянных, не может противостоять длительному воздействию огня, но у каждого материала существует свое значение предела огнестойкости. Предел огнестойкости железобетонных перекрытий — 60 мин; деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью — 45 мин; деревянных перекрытий, защищенных штукатуркой, около 15 мин; деревянных перекрытий, не защищенных несгораемыми материалами, еще меньше.

Виды перекрытий дома

  • междуэтажные (разделяющие жилые этажи, включая и мансардный),
  • подвальные (отделяющие подвал от жилого этажа),
  • цокольные (отделяющие жилой этаж от холодного подполья),
  • чердачные (отделяющие жилой этаж от неотапливаемого чердака).

По своему конструктивному решению несущую часть перекрытий можно разделить на:

  • балочные, стоящие из несущей части (балок) и заполнения;
  • безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов).

Виды перекрытий для дома

Балочные перекрытия

В балочных перекрытиях несущую основу составляют балки, расположенные на одинаковом расстоянии друг от друга, на которые укладывают элементы заполнения, выполняющие ограждающие функции. Балки могут быть деревянными, железобетонными или металлическими.

Перекрытия из деревянных балок

В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

  • междуэтажных перекрытий - при ширине пролета 5 метров;
  • для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.


Схема укладки плит перекрытий вдоль короткой стены

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.

Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное - балки укладывают на расстоянии 1,25 м друг от друга, если чердачное - 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

  • Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

  • Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

Технология монтажа деревянных перекрытий:

Установка балок: Прежде чем установить балку ее необходимо обработать антисептическим раствором. Если балки опираются на каменную или бетонную стену, то ее концы необходимо обернуть двумя слоями рубероида. Балку заводят в подготовленное при возведении стены гнездо. При заведении в гнездо балка не должна доходить до задней стенки на 2— 3 см. Конец балки делают скошенным.


Схема установки балки

(1 — балка, 2 — рубероид, 3 — утеплитель, 4 — раствор).

Оставшееся в гнезде свободное пространство заполняют утеплителем, можно заполнить его монтажной пеной.

Установка наката: На боковые грани балок прибивают бруски (сечение 4х4 или 5х5),которые называются черепными.


Схема наката деревянных щитов

(1 — деревянная балка, 2 — черепной брусок, 3 — щит наката, 4 — пароизоляция, 5 — утеплитель, 6 — отделка чистого пола, 7 — отделка потолка).

На эти бруски крепится накат из деревянных щитов. Накат делают из щитов из продольных досок или щитов из поперечных досок. Пластины наката должны быть плотно прижаты друг к другу. Их крепят к черепному бруску саморезами. Накат служит подготовкой для крепления «чистого» потолка.

Прокладка изоляции: Неотъемлемая часть деревянного балочного перекрытия - это изоляция, которая в межэтажном перекрытии выполняет, в первую очередь роль звукоизоляции, а в чердачном перекрытии еще и функцию теплоизоляцию. Прежде всего необходимо определится какой материал использовать. Материалом утеплителя может служить минеральная вата, пенопласт, шлак, перлит, керамзит, а также сухой песок, опилки, стружка, солома, древесная листва. Минеральная вата - материал легкий, удобный в работе, в отличии от пенопласта "дышит", обладает достаточной тепло и звуко изоляцией, вообщем в большинстве случаев вата подходит как для утепления межэтажных, так и чердачных перекрытий. Керамзит(фракция 5-10 мм) - материал тяжелее минеральной ваты, что утяжеляет конструкцию (вес 1 м2 керамзита - от 270-360 кг).

После закрепления наката поверх него кладут слой теплоизоляции. Сначала между балками укладывают слой толя, пергамина или пароизоляционной пленки, загибая его примерно на 5 см на балки и переходим к теплоизоляции. Толщина любого утеплителя, для межэтажного перекрытия должна быть минимум 100 мм, а для чердачного перекрытия, то есть между холодным и отапливаемым помещением - 200-250 мм.

Стоимость и расход материалов: Расход лесоматериалов для традиционных деревянных перекрытий составляет примерно 0,1 м3 на 1 м2 перекрытия при глубине 400 см. Средняя стоимость куб.метра деревянного балочного бруса составляет от 145 долларов (или 14 дол./пог.м). А стоимость досок обойдется вам примерно в 200 долларов за куб.метр. Затраты на 1 кв.метр перекрытия по деревянным балкам от 70 долларов и выше.

Перекрытия по металлическим балкам

По сравнению с деревянными достаточно надежны и более долговечны, а также имеют меньшую толщину (экономят пространство), но подобные перекрытия возводят редко. Для заполнения проемов между балками можно использовать легкобетонные вставки, облегченные железобетонные плиты, деревянные щиты или деревянный накат. Масса 1 м2 такого перекрытия часто превышает 400 кг.

Преимущества:

  • Металлической балкой можно перекрыть большие пролеты (4-6 метров и более).
  • Металическая балка негорюча и устойчива к биологическим воздействиям (гнили и т.д.).

Но перекрытия по металлическим балкам не лишены недостатков:

  • в местах повышенной влажности на металле образуется коррозия.
  • Кроме того, такие перекрытия имеют пониженные тепло- и звукоизоляционные качества. Чтобы смягчить этот недостаток, концы металлических балок обертывают войлоком. В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки.


Прокатный профиль

Между балками укладывают сборные железобетонные пустотелые плиты толщиной 9 см. По железобетонным плитам нанесен слой шлака и железобетонной стяжки толщиной 8-10 см. Расход стали высокий - 25-30 кг/м2 в зависимости от марки стали, из которой изготовлены балки.


Схема конструкции сборной железобетонной плиты перекрытия по металлическим балкам

1 - "чистый" пол; 2 - дощатый настил; 3 - балка; 4 - сборная ж/б плита; 5 - гидроизоляция; 6 - сетка штукатурная; 7 - штукатурка.

Стоимость материала: Цена стального профиля составляет от 7 до 18 дол./пог.м. Стоимость облегченной железобетонные плиты - от 110 долларов за штуку. На 1 кв.метр перекрытия по металлическим балкам вы потратите от 100 долларов и выше.

Перекрытия из железобетонных балок

Устраивают на пролетах от 3 м и до 7,5 метров. Осложняется работа тем,что необходимо использовать подъемную технику. Вес таких балок составляет 175 — 400 кг.

Преимущества:

  • С помощью железобетонных балок можно перекрывать большие пролеты, чем с использованием деревянных.

Недостатки:

Монтаж: Железобетонные балки укладываются на расстоянии 600-1000 мм. Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (при дощатых полах или паркетных используют плиты, а при полах из линолеума или паркету по бетонному основанию - пустотелые блоки).


Схема конструкции плиты перекрытия из легкобетонной плиты по железобетонным балкам

(1 - железобетонная балка, 2 - лекгобетонная плита, 3 -цементная стяжка и подложка, 4 - паркет, ламинат)


Схема конструкции плиты перекрытия из пустотелых блоков по железобетонным балкам

(1 - железобетонная балка, 2 - пустотелые блоки, 3 - цементная стяжка, 4 - линолеум)

Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные перекрытия обязательно утепляют, междуэтажные звукоизолируют, цокольные перекрытия также утепляют.


Плиты перекрытия из пустотелых блоков по железобетонным балкам

Стоимость: За один погонный метр балки придется выложить от 25 долларов. Цена за один легкобетонный блок от 1,5 доллара. В итоге на 1 кв.метр перекрытия по железобетонным балкам потратите от 65 долларов.

Безбалочные перекрытия

Представляют собой уложенные вплотную друг к другу однородные элементы (плиты или панели) или сплошную монолитную плиту, которые служат одновременно и несущими, и ограждающими конструкциями. В зависимости от технологии выполнения безбалочные перекрытия могут быть сборными, монолитными или сборно-монолитными.

Сборные железобетонные перекрытия

Наиболее популярные, особенно в кирпичных домах. Для установки железобетонных перекрытий применяют две разновидности панелей сплошные (их производят в основном из легких бетонов) и многопустотные. Последние имеют круглые отверстия своеобразные «ребра жесткости». Панели подбирают в зависимости от ширины перекрываемого пролета и несущей способности.

Преимущества:

  • Железобетонные плиты имеют высокую прочность и рассчитаны на полезную нагрузку свыше 200 кг/м2.
  • В отличие от дерева бетон не боится сырости и не требует никакого ухода.

Недостатки:

  • При монтаже перекрытия из железобетонных плит требуется грузоподьемная техника.
  • Приобрести готовые плиты нужного размера не всегда возможно, так как на заводе их изготавливают стандартных размеров.


Схема безбалочного перекрытия для дома

Монтаж: Плиты перекрытия укладываются на слой цементного раствора марки 100. Опирание плит на стены(стена толщиной более 250 мм) должно быть не менее 100 мм. Швы между плитами необходимо очистить от мусора и тщательно заполнить цементным раствором.

Приблизительная стоимость материала: Стоимость одной плиты перекрытия от 110 долларов. На 1 кв.метр перекрытия из железобетонных плит вы потратите не меньше 35-40 долларов.

Монолитные железобетонные перекрытия

Могут быть различной формы. Монолитные железобетонные перекрытия представляют собой сплошную монолитную плиту толщиной 8—12 см из бетона марки 200, опирающуюся на несущие стены. Вес квадратного метра монолитного перекрытия толщиной 200 мм составляет 480-500 кг.


Фото армирования монолитного железобетонного перекрытия

Монтаж монолитных перекрытий проводится в четыре этапа:

  • М онтаж стальных несущих балок на подготовленные места;
  • Устройство подвесной деревянной опалубки из необрезной доски (подвешивается к стальным балкам);


Устройство подвесной деревянной опалубки из необрезной доски

  • У кладка арматуры (диаметром 6-12 мм);
  • Бетонирование плиты перекрытия бетоном марки М200.

Достоинства монолита:

  • Отсутствие дорогостоящих погрузочно-разгрузочных работ и более высокое качество бетонной поверхности, не требующей заделки швов, а также возможность реализации сложных архитектурно-планировочных решений.

К недостаткам монолитных перекрытий можно отнести необходимость установки деревянной опалубки практически по всей площади будущего перекрытия. Однако, это не значит, что опалубку нужно выставлять всю сразу. Перекрытие можно выполнять отдельными пролетами, перенося опалубку по мере схватывания бетона.

Монтаж: Прежде чем приступить к монтажу перекрытия, необходимо соорудить опалубку (ее покупают в готовом виде или берется берут в аренду),которая состоит из телескопических стоек, треног, унивилок, балок, настила и фанеры. Опалубка из деревянных и алюминевых балок позволяет производить опалубливание перекрытий любой конфигурации - прямоугольной, консольной и даже круглой. На верхнюю деревянную часть балки накладываются листы фанеры, образующие опалубку для заливки бетона. Далее устанавливают и крепят арматурный каркас. Концы стальных прутьев длиной 60-80 см загибаются и перевязываются проволокой с арматурой. Затем по всей площади перекрытия производят бетонирование на высоту 10-30 см. Полное сцепление бетона происходит через 28 дней.


Опалубка для монолитной плиты перекрытия из дереаянного настила и фанеры


Установка арматурного каркаса в опалубку для устройства монолитной железобетонной плиты

Приблизительная стоимость материала: Стоимость опалубки перекрытий, с деревянными и алюминиевыми балками, от 40 долларов. Примерный расход арматуры на перекрытие составляет 75-100 кг./м3 бетона. Стоимость 1 тонны арматуры равна 650 долларов. Стоимость 1 куб.метра готового бетона - от 130 долларов. В итоге цена за 1 кв.метр монолитного перекрытия вам обойдется от 45 долларов и выше (без стоимости опалубки).

Сборно-монолитное перекрытие

Более современное решение по устройству перекрытий. Суть в том, что пространство между балками перекрытия заполняется пустотелыми блоками, после чего вся конструкция заливается сверху слоем бетона.

Сборно-монолитное перекрытие для дома

Достоинства:

  • Монтаж без применения подъемных механизмов, улучшение теплоизолирующих свойств, возможность устройства перекрытия сложной формы, сокращение сроков строительства.

Недостатки:

  • К недостаткам следует отнести, что сборно-монолитная конструкция имеет трудоемкий (ручной) процесс укладки, что при строительстве дома в 2-3 этажа не целесообразно.

Монтаж: При монтаже балки сборно-монолитного перекрытия укладываются на стены с шагом 600 мм. Вес погонного метра балки не превышает 19 кг. Это позволяет в большинстве случаев производить монтаж балок без использования крана. На балки вручную укладываются пустотные блоки. Вес керамзитобетонного блока - 14 кг, полистиролбетонного - 5,5 кг. В результате, собственный вес одного квадратного метра исходных конструкций перекрытия составляет 140 кг для керамзитобетонных блоков и 80 кг для полистиролбетонных.

Подготовленная таким образом конструкция перекрытия, выполняет функцию несъемной опалубки, на которую укладывается слой монолитного бетона класса В15 (М200).

Перед заливкой бетона необходимо конструкцию армировать арматурной сеткой с ячейками размером 100х100 мм из проволоки диаметром 5-6 мм.

Вес одного квадратного метра готового перекрытия составляет 370-390 кг для керамзитобетонных блоков и 290-300 кг для полистиролбетонных.


Керамзитобетонный блок для сборно-монолитного перекрытия

Приблизительная стоимость: Стоимость конструкций сборно-монолитного перекрытия (балки и блоки) вам обойдется в 40-50 дол./м2. Стоимость конструкций готового перекрытия (балки+блоки+сетка+бетон) - 70-75 дол./м2.

Тепло- и звукоизоляция перекрытий:

Теплозащита перекрытия должна быть такой, чтобы температура на поверхности пола была близка к температуре внутреннего воздуха и не опускалась ниже ее более чем на 2°С. Во избежании сырости между отапливаемыми и не отапливаемыми помещениями для защиты слоя утеплителя от увлажнения слой из пергамина следует располагать над теплоизоляцией.


Схема укладки тепло- и звукоизоляционных материалов в перекрытие

(1 - деревянный брус, 2 -черепной брусок, 3 - накат, 4 -слой утеплителя, 5 - пароизоляционная пленка или пергамин, 6 - доски)

Помимо хорошей теплозащиты перекрытия должны обеспечивать и достаточную звукоизоляцию помещений. В соответствии с действующими нормами (данные по РФ) индекс изоляции Rw должен быть равен или больше 49 дБ.

Для многопустотных железобетонных плит толщиной 220 мм индекс изоляции равен Rw = 52 дБ.

Для деревянных перекрытий (слой утеплителя 280 мм + один слой гипсокартона 12 мм) индекс звукоизоляции равен 47 дБ.

Теперь немного об утеплителях. Хорошо проявили себя в качестве теплоизоляции готовые плиты из минеральной ваты. Помимо известной изоляции готовыми плитами из минваты, существуют альтернативные варианты, выполняемые на месте.Например: Можно на выстеленный рубероидом или покрытый раствором глины с добавкой песка накат (раствор обязательно должен хорошо просохнуть) засыпать шлак или обычные древесные опилки. Они, кстати, в 4 раза легче шлака и при этом обеспечивают в 3 раза лучшую теплоизоляцию при одинаковой толщине слоя. Так, при зимней температуре в -20°С засыпка из шлака должна быть в 16 см толщины, стружек - 7, а из опилок - только 5 см.

Плиты из опилкобетона для этой же цели можно изготовить самостоятельно. Для этого можно взять 1 объемную часть опилок, 1,5 части известкового раствора или 4 части глиняного, 0,3 части цемента и от 2 до 2,5 части воды. Высушиваются готовые плиты в тени, укладываются по рубероидной прокладке, швы заделываются глинистым или известковым раствором. Квадратный метр такой плиты весит около 5-6 кг при толщине в 10 см.

Какое же перекрытие выбрать для вашего дома. Все зависит от типа дома, а также от технологии монтажа и цены данного перекрытия. В качестве завершения к данной статье приведу таблицу, в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Внимание: В данной статье цены представлены на период 2008 года. Будьте внимательны!

Несмотря на явные преимущества жизни в собственном доме далеко не каждый решится променять на него комфортабельную квартиру. Основной причиной такого выбора является страх перед необходимостью постоянного ухода за строением, участком и коммуникациями. В многоэтажных домах большая часть этой работы выполняется коммунальными предприятиями, тогда как в частном секторе ответственность полностью ложится на хозяина. А уж взяться за самостоятельное строительство способны единицы. Если вы решились на такой ответственный шаг, не будучи профессиональным строителем, нужно со всей ответственностью отнестись к каждому этапу этого непростого дела. В этой статье мы разберемся, как правильно устроить полы в частном доме. Речь пойдет не о декоративном покрытии, а о выборе конструкции пола, правильной его гидроизоляции и утеплении.

Выбор материала для устройства основания

Достаточно часто для устройства пола в частном домостроении используется древесина. Это обусловлено не только многолетними традициями, но и практическими соображениями. Этот материал имеет несколько неоспоримых преимуществ:

  • Долговечность;
  • Экологичность;
  • Ремонтопригодность;
  • Низкая теплопроводность;
  • Относительная простота монтажа.

Остановившись на этом варианте, важно правильно выбрать древесину. Есть несколько критериев, которым должен соответствовать исходный материал для того, чтобы пол был прочным, долговечным и теплым:

  • В первую очередь нужно обратить внимание на породу дерева. Лучше всего устраивать деревянные полы в частном доме из дуба или ясеня – такой пол будет наиболее прочным. Однако стоимость такого материала достаточно высока и по карману далеко не всем. Отлично проявили себя и хвойные породы деревьев – лиственница, сосна, ель, кедр и пихта.
  • Доски и брусья должны быть сухими. Их влажность не может превышать 12%. Иначе в процессе эксплуатации их может повести.

Древесина не должна иметь трещин и сколов, а для защиты от насекомых ее обрабатывают антисептиками

Несмотря на все преимущества древесины, многие предпочитают обустраивать пол из бетона. Чаще всего такой выбор обусловлен долговечностью материала. Выбрав этот способ, важно убедится в качестве бетона и точно соблюдать технологии проведения работ.

Варианты возможных конструкций

Прежде всего, необходимо выбрать тип конструкции вашего пола. Этот выбор зависит от того, каким образом вы планируете эксплуатировать здание. Так, для дачного домика, который будет использоваться только летом, достаточно одинарного дощатого пола, а для полноценного жилого дома, где вы планируете проживать постоянно, нужно выбрать хорошо утепленный вариант.

Вариант №1 - одинарный дощатый пол

Это самый простой в исполнении и эксплуатации вариант обустройства пола. Подойдет он только для летних построек или жилья в регионах с теплым климатом. Если проектом дома предусмотрена заделка балок пола в стены, то ширина между ними, как правило, бывает слишком большой для того, чтобы сразу укладывать доски. Для обеспечения необходимой прочности пола нужно уложить лаги – деревянные брусья. Если же вы планируете устройство пола на опорных столбах, можно сразу разместить балки на необходимом расстоянии друг от друга и обойтись без дополнительных расходов на лаги.

Расстояние между лагами зависит от толщины половой доски. Так, если вы планируете использовать шпунтованную доску толщиной 38 мм, расстояние между лагами может быть 60-70 см. Если же толщина доски 28 мм, необходимо укладывать лаги чаще – на расстоянии полуметра друг от друга

Итак, на несущие балки укладываем лаги и выставляем их по уровню при помощи деревянных прокладок и клиньев. Убедившись в том, что все брусья находятся на одном уровне, крепим их к балкам гвоздями, а затем прибиваем к ним доски.

Вариант №2 - двойной дощатый пол

Этот вариант устройства пола потребует значительно больше затрат и усилий, однако он позволяет сильно снизить теплопотери. Черновой рекомендовано делать из древесины хвойных пород. В целях экономии здесь можно использовать необрезную доску или горбыль.

Как правило, между черновым и чистовым полом укладываю слой теплоизоляционного материала. Для этих целей используют керамзит или смесь глины с древесными опилками или соломой. Безусловно, можно использовать и современные материалы – пенопласт или экструдированный пенополистирол. Поверх изоляционного материала настилают чистовой пол из шпунтованной доски.

Вариант №3 - бетонный пол

Устройство бетонного пола в частном доме делится на несколько этапов:

  • Для начала необходимо произвести разметку. Проще всего воспользоваться для этих целей лазерным уровнем. Его устанавливают по низу дверного проема и делают отметки на стенах. Это и будет уровень будущего пола. Для разметки уровня в центре комнаты в стены по разметке вбивают гвозди и натягивают тонкие веревки.
  • Теперь приступаем к организации гравийной отсыпки. Этот слой послужит теплоизоляцией вашего пола. Разравниваем грунт и очищаем его от мусора. Затем вбиваем колышки, каждый из которых должен быть ниже уровня будущей бетонной стяжки на 10см. Отсыпку начинаем от стены противоположной двери. Когда вся площадь засыпана, разравниваем и утрамбовываем гравий вровень с колышками и удаляем последние.
  • Затем необходимо насыпать слой песка, утрамбовать его и разгладить поверхность.
  • Огромное значение имеет правильная гидроизоляция пола, в частном доме бетонный пол чаще всего защищают от влаги при помощи полиэтиленовой плетки, толщиной не менее 250мк.
  • Теперь можно приступать к заливке. Сначала по уровню установим маяки из деревянных реек на расстоянии 1-1,5м друг от друга. Необходимо сделать этот так, чтобы верхний край рейки касался натянутой веревки. После этого разметку из веревок можно убрать.
  • Заливаем пространство между двумя рейками бетоном, начиная от дальней стены. Затем правилом разравниваем его и убираем излишки.

Важно! Для качественной гидроизоляции полиэтилен должен заходить на стены на 10-15 см, то есть выше уровня бетонной стяжки. Кроме того, если ширина листа полиэтилена меньше ширины комнаты, и вы используете несколько полос, тщательно соедините их между собой при помощи строительного скотча.

Заливка бетонного пола на керамзит. Правилом для разравнивания может служить любая ровная рейка, длиной немного больше расстояния между направляющими

Когда бетон «схватится», необходимо убрать рейки, а пустоты заполнить раствором и разровнять «теркой» для штукатурки. Теперь накрываем пол полиэтиленом и оставляем на 3-4 недели. Желательно раз в несколько дней снимать пленку и увлажнять бетон. Это позволит материалу набрать максимальную прочность.

Тонкости устройства «теплого пола»

Не стоит забывать и о такой новинке, как теплые полы, ведь в частном доме установка такой системы отопления наиболее оправдана. Особенно это касается , когда помещение обогревается не радиаторами, а при помощи труб с теплоносителем, расположенных под поверхностью пола. Следует отметить, что отопления в здании с деревянным полом весьма проблематично и не слишком эффективно. Это обусловлено низкой теплопроводностью древесины. А вот позволяет с успехом использовать ее.

Если вы все же намерены оборудовать теплый пол в деревянном доме, воспользуйтесь электрической или инфракрасной системой

Какой бы вариант устройства пола вы не выбрали для своего дома, помните, что важно точно следовать технологии и не экономить на материалах, пусть даже после проведения отделочных работ их не будет видно. При некачественном выполнении работ по устройству чернового пола или его тепло- и гидроизоляции, даже самое дорогое декоративное покрытие вскоре придет в негодность.

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

  • с опорой на грунт — со стяжкой по грунту или на лагах;
  • с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1 .

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

  • теплоизоляцию помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
  • предотвращать накопление конденсата водяных паров внутри конструкции пола;
  • снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

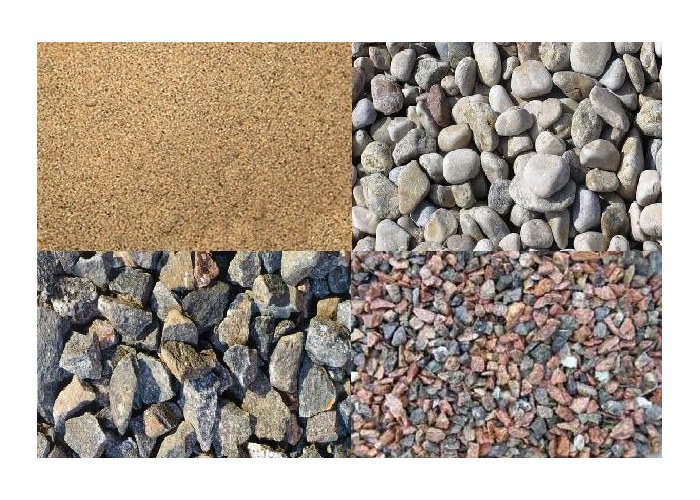

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от , колодца и (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см. ) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм . Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см . по теплосберегающей способности соответствует 50 мм . пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции. Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

  • пол по грунту с бетонной стяжкой ;
  • пол по грунту с сухой сборной стяжкой ;
  • пол по грунту на деревянных лагах .

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Полы по грунту представляют собой многослойную конструкцию, Рис.4 . Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм .). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм , нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм . Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм . Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм . На время твердения бетон накрывают пленкой или поливают водой. Читайте:
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см . Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм . Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм .), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм . выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: . Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см .
  8. На стяжку монтируют чистовой пол .

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки . Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м 2 и поставляется в рулонах шириной от 0,5 до 3,0 м , длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м 3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м 3 , чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см. Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Толщина утеплителя пола на грунте


Рис.7. Обязательно в полу, по периметру наружных стен, укладывают утеплитель лентой, шириной не менее 0,8 м. Снаружи утепляют фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло. Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

  1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
  2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола . Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м 2 ·°С) . Калькулятор для расчета этого показателя можно найти

Деревянный пол по грунту на лагах по бетонной стяжке

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках. При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью 20-30 см 2 .

Деревянный пол по грунту на лагах по столбикам

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 —
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если пучинистый, то пол зимой и весной может «загулять» под действием сил .

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, и подземную часть

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно и подземную часть фундамента на глубину 0,5 — 1 м.

Кроме того, поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно
О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

Главная отличительная особенность конструкции пола 1-го этажа, размещенного над неотапливаемым подпольем, это то, что в конструкции присутствует утеплитель. А там, где присутствует утеплитель, автоматически появляется вопрос его защиты от неблагоприятных факторов, для того чтобы сберечь его теплозащитные качества. И один из самых важных вопросов защиты утеплителя – это вопрос защиты его от влаги, то есть устройство пароизоляции. В этой статье речь пойдет об утеплении деревянного пола первого этажа над подвалом, причем своими руками.

Создание температурно-влажностного режима

Основная задача всех конструкций с использованием утеплителя – это создать правильный режим его эксплуатации, т.е. сделать так, чтобы влага не проникала в утеплитель, а та, которая в нем может образоваться, имела возможность беспрепятственно испаряться наружу. Первым средством защиты является пароизоляция. Вторым средством является вентиляция, так как достаточная вентиляция способствует испарению влаги. Эти принципы должны быть использованы при устройстве пола 1-го этажа.

Первый обеспечивается корректным применением средств пароизоляции. Вентиляцию же обеспечивают воздушные зазоры и пространство под полом (подполье). Подполье (техподполье, подвал) должно быть сухим и хорошо проветриваемым. Неправильный температурно-влажностый режим подполья может привести к образованию конденсата внутри утеплителя. Что бы этого не случилось, подполье должно иметь продухи для его вентиляции. При очень низких температурах воздуха зимой их можно даже закрывать, что бы температура в подполье не была очень низкой и это не приводило к большому перепаду температур, который способствует образованию конденсата в утеплителе или на его поверхности.

Утеплитель

Виды утеплителей

В качестве утеплителя применяют как насыпные, так и рулонные или плитные материалы. Насыпные утеплители это керамзит, вермикулит, шлак, минеральные волокна, стружка.

Засыпка керамзитом

Плитные материалы это фабрично изготовленные плиты или блоки из материалов с низкой теплопроводностью. В последнее время приобрели большую популярность пенные полиуритановые утеплители, которые задуваются в пространство утепляемой конструкции.

Минераловатный утеплитель

Но наибольшей популярностью, особенно в частном строительстве, пользуются гибкие, мягкие материалы. Такие утеплители хороши тем, что им легко придать необходимую форму, они удобны при укладке. Самый распространенный утеплитель это так называема минеральная вата в виде матов или рулонов.

Достоинства минераловатного утеплителя :

  • хорошие показатели теплопроводности;
  • не горючий и не поддерживает горение;
  • легкий, экономия на несущих конструкциях;
  • удобство и быстрота монтажа.

Недостатки:

  • гигроскопичность;
  • необходимо основания для укладки.

Пароизоляция – зачем она нужна

Утеплитель необходимо защитить от увлажнения. Любой утеплитель, если он намокает, очень сильно теряет теплозащитные свойства. А так как минеральная вата материал гигроскопчный, то нужно позаботиться, что б на него не попадала влага.

Но защита требуется не только от воды. Защита требуется от проникновения пара. Пароизоляция играет большую роль в создании оптимальных условий эксплуатации утеплителя.

Не вникая в понятия парциального давления, отметим важность понимания двух моментов:

Именно пароизоляция является тем барьером, который не дает влаге (в виде пара) проникать в утеплитель;

Важно правильно определить в каком месте «пирога» пароизоляция должна размещаться.

Принцип размещения пароизоляции

Для того, что б кратко, но при этом однозначно понять, где должна быть размещена пароизоляция, нужно запомнить: пар всегда распространяется из места с более высоким давлением в зону меньшего давления. Проще это можно сказать так: теплый пар всегда (практически) распространяется из помещения наружу. Это нужно запомнить и тогда легче не запутаться с тем, где она должна размещаться.

Из сказанного следует, что пароизоляция не размещается «над» или «под» утеплителем. Она размещается «между» теплым помещением-источником пара (обычно это внутренние отапливаемые помещения) и холодным помещением (наружным пространством), куда этот пар движется. Поэтому, в случае утепления чердачного перекрытия, пароизоляция будет находиться под утеплителем, а в случае утепления деревянного пола над подвалом – над утеплителем.

Понятия пароизоляция, гидроизоляция, мембрана

Для того, что бы пароизоляция была эффективной, т.е. работала правильно а не наносила вред, пленку нужно уложить правильной стороной. Для этого нужно изучить инструкцию производителя и проконсультироваться у продавца. Сейчас выпускается большое количество разнообразных материалов для защиты от пара и воды. Но между ними есть различие. Область их применения зависит от типа помещений, их влажностно-температурных условий, температуры воздуха окружающей среды, для какой конструкции применяются – кровли, перекрытий или стен. Часто путаница происходит из самих понятий: пароизоляция и мембрана, вместо гидроизоляции применяют пароизоляцию.

Предназначена для защиты от водяных паров, которые находятся в воздухе помещения. Фактически пар – это водонасыщенный газ, или можно сказать газообразное состояние воды. У пароизоляции должен быть низкий показатель паропроницаемости, т.е. она не должна пропускать пар. Он равен ориентировочно 10 гр\м2\сут.

В основном пароизоляция представляет из себя пленку. Их условно можно разделить на:

Паропроницаемые или «дышащие» (мембраны);

Паронепроницаемые, практически не пропускающие ни пар, ни воду, ни воздух.

Гидроизоляция предназначена для защиты конструкций от воды. Молекулы воды больше чем молекулы газа.

Мембрана . Сейчас стало очень популярным слово мембрана. Мембраны – это уже более высокотехнологичные пленки. Применительно к теме пароизоляции можно сказать, что это материал способный пропукать или наоборот улавливать определенные вещества. Наиболее употребимое выражение – паропроницаемая влагозащитная мембрана. Это значит, что этот материал не пропускает воду, но при этом пропускает пар и дает влаге испаряться. Именно такие свойства затребованы при строительстве для защиты теплоизоляции.

Направление откуда мембрана пропускает пар и откуда не пропускает воду у разных мембран может быть разным, в зависимости от места её предназначения. Поэтому нужно быть очень внимательным при выборе и распросить у продавца все нужные характеристики.

Основные конструктивные схемы пола 1-го этажа

Рассмотрим конструкцию пола 1-го этажа над подпольем или неотапливаемым подвалом.

Схема деревянного пола первого этажа без гидроизоляции

Основная схема устройства пола первого этажа следующая. По несущим балкам, которые опираются на фундамент, укладывается черновой пол. Черновой пол необходим для того, что бы по нему выложить утеплитель. Утеплитель укладывается в пространство между брусьями. Сверху на утеплитель выстилается пароизоляция. Между пароизоляцией и дощатым настилом обязательно необходимо организовать воздушный зазор для испарения конденсата, который может образоваться на пароизоляции со стороны помещения. Его можно организовать прибив бруски высотой 2-3 см. Сверху устраивается дощатый настил по которому укладывается чистовой пол.

Несущая конструкция пола – брусья. Шаг брусьев обычно 60-80 см. Можно выбрать шаг так, что б было удобно выкладывать между брусьями утеплитель. Тогда шаг будет равняться ширине утеплителя плюс толщина бруса.

В местах крепления брусьев к каменным конструкциям между ними и должна быть гидроизолирующая прокладка из, например, из рубероида или битумной мастики. Между брусом и фундаментной стеной необходимо сделать зазор для вентиляции, брус не должен примыкать к стене вплотную.

Черновой пол. Для крепления чернового пола к брусьям крепятся брусочки меньшего размера, «черепные бруски». По ним настилают доски чернового пола. Тут можно использовать доску толщиной 15-50 мм низкого сорта.

Деревянный пол 1-го этажа с применением гидроизоляции

Иногда в конструкции пола предусматривают гидроизоляцию. Она уместна в том случае, если подвальное помещение очень сырое, в наличии высокий уровень грунтовых вод. Тогда возникает необходимость защитить утеплитель снизу. Для этого под утеплителем устраивается гидроизоляция. Эта гидроизоляция должна быть выполнена из водоотталкивающей но паропроницаемой мембраны. Для того, что бы не допускать досадных ошибок, лучше называть верхнюю пленку просто пароизоляция (даже если саму пленку производитель называет мембраной), а нижнюю – гидроизоляция. А вот тут, в идеале, действительно должна применяться мембрана – паропроницаемая водозащитная.

Пример применения неправильной гидроизоляции

В этом видео — очень наглядный пример того, что в утеплителе может образоваться вода. Это видео весьма распространено в ютубе под разными названиями. Очень часто его называют «неправильная пароизоляция». В видео не видна сама пароизоляция. Возможно авторы этой конструкции и применяли нижнюю пленку в качестве какой-то пароизоляции.

Но смысл в том, что нижняя пленка – это должна была быть гидроизоляция, водонепроницаемая с одной стороны, но паропроницамая с другой.

Полезные видео


Рекомендуем вам еще:

Комментарии:

Facebook (X )

ВКонтакте (0 )

Обычные (17 )

  1. Наталья

    Добрый день. Совсем запуталась в паро и гидроизоляциях. Подскажите, если делаем пол первого этажа. У нас деревянный дом из бруса 150 на 150 на винтовых сваях. мы делаем черновой пол, потом должна положить гидроизоляцию. Купили в магазине написано гидро и паро изоляция D она как типо мешок из под сахара.Потом хотим стелить утеплитель и пароизоляционый материал, потом пол.Много насмотрелась в интернете и думаю, что если эта пленка будет накапливать воду внутри? И при этом утеплитель намокать?Посоветуйте пож. какую изоляцию уложить на черновой пол.?
    И еще вопрос. У нас вынесена часть второго этажа, то есть внизу открытая терраса, а сверху получается комната.Мы вчера на лаги второго этажа положили эту же гидроизоляцию а потом доску 25мм. Вроде хотели убечь комнату от холода, а теперь думаю что тоже будеть скапливаться вода. Потом хотели утеплитель снизу положить и опять не знаем что дальше, наверно правильнее гидроизоляцию. В магазинах продавцы только ее везде советуют, но по опытам в инете пишут по разному. пожалуйста, дайте совет.

  2. Наталья

    Живу в квартире на 1 этаже, под полом подвал.Полы в зимнее время ледяные. Можно ли утеплить пол с помощью ОСП, и какую подложку использовать между полом(деревянным) и ОСП, или нужно что-то другое для утепления.

  3. Максим


    спасибо. хотелось бы все таки получить компетентный ответ.

    • Александр (Прораб)

      Добрый день. Каждый материал имеет свое назначение. Для этого его и придумывали. На сайтах производителя есть конкретное описание применения каждой мембраны. Поэтому нужно конкретно разговаривать про пирог пола и конкретные мембраны.
      Если закрыть дерево снизу пленкой, то оно быстро сгниет, т.к. будет тот же эффект, что и с трубой вентиляции. Влага будет конденсироваться на внутренней стороне пленки из помещения, тем самым лаги постоянно будут влажными. Чтобы сделать правильно, смотрим инструкцию для мембран, которые используются для утепления пола.

      • Максим

        Добрый день. я живу в небольшом городе и не доверяю компетенции продавцов, т.к. 99 % из них, как говорит Задорнов — КОЕКАКЕРЫ — ни чего не знают и не хотят знать. практика показывает, что и производители не знают что производят. приведу пример: я приобрел паро-гидроизоляцию изоспан D. на официальном сайте в описании данного продукта написано: применяется для утепленных и не утепленных кровель, м б использовано в качестве временной кровли. распаковав три рулона наконец то нашел инструкцию (из 3-х рулонов была только в одном) по применению: используется только для не утепленных кровель. пришлось все вернуть в магазин. взамен этой паро-гидроизляции была приобретена ПГИ другого производителя. на их офиц сайте было такое же описание как у изоспана. после распаковки рулона была обнаружена инструкция: нельзя использовать в качестве временной кровли.
        возвращаясь к своему вопросу хочу уточнить: паро-гидроизоляционная пленка, если я правильно понимаю в одну сторону пропускает пары влаги, а с другой стороны препятствует проникновению влаги в утеплитель. если натянуть пленку снизу по лагам, то из дерева и утеплителя пары будут выходить в подпол, а из подполья влага не будет попадать в лаги и утеплитель. или это не так?

        • Александр (Прораб)

          Вопрос принят.

          Пока еще мнение: Как пароизоляция обязана защищать от пара изнутри дома весь!! пирог конструкции, так и ветро-гидроизоляция обязана защищать от ветра и воды тоже весь пирог любых конструкций.
          Возвращаясь к пирогу над подпольем. От пара никакая мембрана не защищает плюс при ПМЖ нет движущей силы для того. чтобы пар из подполья лез в пирог над подпольем (если дом не ПМЖ и нет вентилирования подполья — другое дело!). Также не считаю нужным защищаться от воды — кроме случая фонтанирования из подполья воды вверх на перекрытие. Поэтому речь в данном случае должна идти о паропроницаемой ветрозащите (ветрозащита обязана выпустить из пирога пар наружу). Ветрозащита обязана защищать пирог от продувания ветром/сквозняком/разностью давлений и защищать утеплитель от уноса ветром… Поэтому правильное решение имхо — самая паропроницаемая мембрана с нахлестами и проклоейками и с обязательной защитой всего пирога. Вентиляция подполья обязательна при любом раскладе. так же как и пароизоляция всего пирога сразу под внутренней отделкой пола при нахлесте на стены и проклейке обязательных нахлестов.

          • Максим

            добрый день. собственно вопрос то не в том стелить пленку или нет. у меня вопрос: почему стелят пленку СВЕРХУ НА ЛАГИ, А НЕ ПОД НИХ?

          • Александр (Прораб)

            А это не правильно на лаги без воздушного зщазора и сразу доски!это делалось по старине,чтоб не попадала пыль от стекло ваты и чтоб не дуло в микрощели.можно конечно и на плёнку сразу доски прибивать,но тогда и смысл в дышащей не остаеться.
            Ещё плёнка предохраняет от возможной сырости при перепаде температур пирога пола.(выпадения конденсата)

          • Максим

            ПОЧЕМУ ПЛЕНКУ СТЕЛЯТ СВЕРХУ НА ЛАГИ И ЧЕРНОВОЙ ПОЛ, А НЕ СНИЗУ ПОД ЛАГИ?

            Я НЕ ПРО ВЕРХНИЙ СЛОЙ ПАРОгидроИЗОЛЯЦИИ, А ПРО НИЖНИЙ.

          • Максим

            Давайте с начала. что-то мы кажется недопонимаем друг друга.

            у меня дом из оцилиндрованного бревна на винтовых сваях. высота цоколя 60 см.
            цоколь пока ничем не утеплен выложен а полкирпича, чисто декоративно чтоб закрыть цоколь. в дальнейшем планирую его утеплить пенополистиролом изнутри 50-100 мм. в цоколе сделаны продухи для вентиляции подполья.
            дом для ПМЖ

            итак: сейчас у меня установлены лаги 50х200 с шагом 60 см. с чего начать утепление полов? снизу вверх:черновой пол,парогидроизоляция, утеплитель 200мм(мин вата)парогидроизоляция, вент зазор(какой кстати необходим?), чистовой пол (доска 40-ка)

            весь вопрос у меня в том почему нельзя сделать утепление так: снизу вверх:парогидроизоляция,черновой пол, утеплитель 200мм(мин вата),парогидроизоляция, вент зазор(какой кстати необходим?), чистовой пол (доска 40-ка)

          • сергей павлович

            добрый день. не нашел ответа на вопрос Максима.
            «Добрый день. подскажите пожалуйста, почему нижний слой паропроницаемой гидроизоляции кладется сверху на лаги и на настил. я хочу натянуть пленку снизу по лагам на степлер, защитив тем самым дерево от влаги подполья. или я наоборот оставлю его (дерево(лаги и настил)) без вентиляции и будет еще хуже? подскажите как надо?»

            ответ мне очень интересен

          • Александр (Прораб)

            Добрый день. Видимо про вопрос максима совсем забыли. Нужно понимать разницу между паробарьером и гидробарьером! Это важно. Паробарьер ложиться с низу конструкции что бы предотвратить попадание влаги при испарении с низу. А гидробарьер пропуская влагу выделяемую конструкцией(например высыхание древесины)на верх, не даёт попасть влаги с верху. Используя саму плёнку вы тем самым будете задерживать влагу…что приведёт к гниению.

  4. Максим

    Добрый день. подскажите пожалуйста, почему нижний слой паропроницаемой гидроизоляции кладется сверху на лаги и на настил. я хочу натянуть пленку снизу по лагам на степлер, защитив тем самым дерево от влаги подполья. или я наоборот оставлю его (дерево(лаги и настил)) без вентиляции и будет еще хуже? подскажите как надо?

Как правило, при выполнении ленточного фундамента в доме полы устраиваются по грунту. При этом есть несколько технологий их выполнения. Выбор того или иного варианта зависит от предпочтений владельца и условий эксплуатации. Так, лицевое напольное покрытие можно укладывать на деревянную основу, бетонную стяжку или монолитную плиту. При выборе варианта с плитой её либо связывают с ленточным фундаментом, либо выполняют плавающую стяжку, которая в свою очередь может быть сухой или наливной.

Особенности полов первого этажа

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту. Она и будет основой для создания будущего пола в доме. Эта плита лежит на небольшом расстоянии от грунта, который даже в самые сильные морозы под домом не будет замерзать. Такой грунт насыщен влагой и радоном, поэтому может передавать сырость плите и излучать радон.

В связи с этим в цоколе дома на ленточном фундаменте обязательно делаются вентиляционные отверстия для естественной вентиляции бетонной плиты и защиты её от разрушения сыростью. Эти отверстия не стоит закрывать даже в зимний период. По такой бетонной плите можно выполнять традиционный пол с утеплением и применять любые теплоизоляционные и отделочные материалы.

Однако если в доме используется низкий цоколь, то для устройства полноценной вентиляции недостаточно места. Зимой эти отверстия может вовсе засыпать снегом. В этом случае пол обустраивается по грунту.

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей. Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

Особенности полов по грунту

Прежде чем сделать пол по грунту в доме на ленточном фундаменте, необходимо понять, какие требования предъявляются к нему:

  1. Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
  2. Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
  3. В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
  4. Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

«Пирог» пола по грунту

  • Самым нижним слоем будет песчано-щебёночная подушка , которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
  • После этого выполняется бетонная подготовка . Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
  • Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
  • Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
  • Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20 см засыпки трамбуются отдельно.

Технология плавающей стяжки по грунту

Обустройство пола по грунту в любом случае предусматривает заливку стяжки из бетона низкой прочности. На эту стяжку будет опираться конструкция наливного пола или регулируемые лаги, которые обычно используются при облицовке пола паркетом или половой доской.

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

  1. Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
  2. После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
  3. Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
  4. В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
  5. Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

Деревянные лаги – бюджетная технология

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте. Она выполняется так:

  1. Сначала делается подушка из нерудного материала с послойной трамбовкой.
  2. Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
  3. После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
  4. Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
  5. В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
  6. После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки. В этом случае последовательность работ несколько иная:

  1. Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
  2. Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
  3. Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
  4. Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
  5. После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

Нюансы выполнения конструкции пола

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

  • Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
  • Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
  • Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
  • Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
  • Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
  • Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
  • При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.
