Появление этого материала было вызвано необходимостью снижения трудоемкости и стоимости кладки .

Судите сами — одна пазогребневая гипсовая плита длиной 66,7 см и высотой 50 см заменяет 14 полуторных силикатных кирпичей или 20 штук одинарных красных (250х120х65мм).

У силикатной пазогребневой плиты эти показатели скромнее (соответственно 5 и 7 кирпичей), но также вполне приемлемые для ускорения и удешевления работ.

Перегородки из пазогребневых плит (ПГП) предназначены для установки в жилых и общественных зданиях с высотой потолка не более 4,2 м.

Поскольку такие плиты имеют большую боковую поверхность и малую ширину (от 8 до 10 см), то для повышения устойчивости кладки на боковых гранях у них делают замковое соединение «паз-гребень». Данное конструктивное решение одновременно повышает и ровность перегородки, поскольку плита точно садится на продольный шов и надежно соединяется с соседней.

Гипсовые пазогребневые плиты

Изготавливаются по литьевой технологии из гипса марок Г-4 или Г-5.

Строительный гипс — экологически чистый и дышащий материал. Поэтому перегородки из него соответствует жестким санитарно-гигиеническим нормам, регламентирующим качество отделочных материалов. Для улучшения эксплуатационных и прочностных характеристик в гипс добавляют пластифицирующие добавки.

Современные гипсовые пазогребневые плиты в зависимости от степени поглощения влаги делятся на обычные и влагостойкие . Для снижения водопоглощения в исходное сырье добавляют гранулированный доменный шлак и портландцемент. Для того, чтобы отличать такие плиты от обычных, их окрашивают в зеленый цвет.

Стандартные перегородочные блоки из гипса можно использовать только в зданиях с сухим и нормальным уровнем влажности, а влагостойкие (гидрофобизированные) разрешается ставить и во влажных помещениях (согласно требований СНиП II-3-79)

Табл. №1 Основные технические характеристики пазогребневых плит из гипса

По уровню теплоизоляции пазогребневая гипосовая плита толщиной 80 мм равноценна бетонной стене толщиной 400 мм. Коэффициент шумоизоляции у нее составляет от 34 до 40 дб, что является хорошим показателем для перегородочных конструкций.

Огнестойкость полнотелых гипсовых блоков очень высока. Они способны в течение 3 часов выдерживать прямое воздействие огня (температура около +1100 С) без потери несущей способности.

Для снижения веса кладки выпускаются пустотелые гипсовые плиты стандартного размера 667х500х80 мм. Их масса почти на 25% меньше, чем у полнотелых (22-24 против 30-32 кг).

Кроме этого, существует градация гипсовых плит в зависимости от формы гребня и паза (прямоугольный и трапециевидный). Однако, данный параметр не оказывает существенного влияния на качество и прочность перегородок.

Силикатные пазогребневые плиты

Технология изготовления силикатных плит заключается в приготовлении смеси из кварцевого песка, воды и негашеной комовой извести, которая затем прессуется и помещается в автоклавную камеру. Там под действием высокой температуры и давления образуется прочный известково-песчаный конгломерат.

Силикатные пазогребневые блоки для перегородок имеют более высокую механическую прочность по сравнению с гипсовыми и меньший уровень водопоглощения. Поэтому их можно без ограничений применять для строительства самонесущих конструкций межкомнатных стен и для возведения перегородок во влажных помещениях.

Вес такого силикатного блока составляет 15,6 кг при плотности 1870 кг/м3. У гипсовых плит плотность меньше – 1570 кг/м3, что положительно сказывается на качестве тепло и звукоизоляции.

Табл. №2 Основные технические характеристики силикатных пазогребневых плит

Силикатные плиты не хуже гипсовых противостоят огню. Они не выделяют токсичных газов и не проводят электричества. Кроме этого, пазогребневый замок хорошо гасит звук.

Газопроницаемость (дышащая способность) у силикатного перегородочного блока находится на высоком уровне и обеспечивает комфортный микроклимат в помещении. Этот материал даже при значительных колебаниях влажности не деформируется и не гниет.

Производители и цены

Высоким спросом сегодня пользуются пазогребневые блоки, выпускаемые под брендами Knauf (Кнауф) и Волма. Причинами этого является предсказуемость их прочностных характеристик и высокая точность геометрии. Это позволяет уменьшить стоимость и трудоемкость отделочных работ.

Такие конструкции можно не штукатурить, а, загрунтовав, сразу оклеивать обоями или окрашивать краской.

На сегодняшний день на рынке стройматериалов можно найти предложения по продаже пазогребных плит в среднем от 200 руб./шт.

Особенности монтажа

Кладка перегородок из пазогребневых блоков производится после завершения монтажа несущих и ограждающих конструкций зданий, до начала устройства чистого пола и отделочных работ.

При перепланировке или реконструкции объектов жилого и гражданского назначения пазогребневые перегородки могут возводиться не только одинарными, но и двойными. Последний вариант используется в тех случаях, когда требуется выполнить скрытую прокладку инженерных сетей или утеплить перегородку, одна сторона у которой выходит в холодное помещение.

На объекте монтаж пазогребневых плит сводится к стыковке по швам, с периодическим контролем вертикальности и горизонтальности каждого ряда. При сборке межкомнатных перегородок плиты ставят как пазом вниз, так и вверх. Нормы рекомендуют вести их укладку пазом вверх, поскольку в этом случае монтажная клеевая смесь равномерно распределяется в пазогребневом пространстве.

В качестве клеящей основы для монтажа можно использовать стандартный клей для газобетона или шпаклевку «Фугенфюллер».

Последовательность монтажа

Основание под перегородку выравнивают цементно-песчаным раствором, после чего на него по уровню ставят первый ряд перегородочных плит. Поверхности паза и гребня каждой плиты перед стыковкой покрывают клеящим раствором так, чтобы толщина шва в стыках не превышала 1-2 мм.

Монтаж ведут с перевязкой стыковочных швов. Для создания эластичного примыкания к ограждающим и несущим конструкциям пазогребневые перегородки крепят специальными скобами.

Скобу устанавливают в паз плиты и фиксируют самонарезающимся винтом к панели перекрытия или анкерным дюбелем к ограждающей конструкции.

Кроме того, в таких соединениях нормативы рекомендуют применять прокладки из пробки или битумизированного войлока, устанавливая их по всему периметру внешнего стыка.

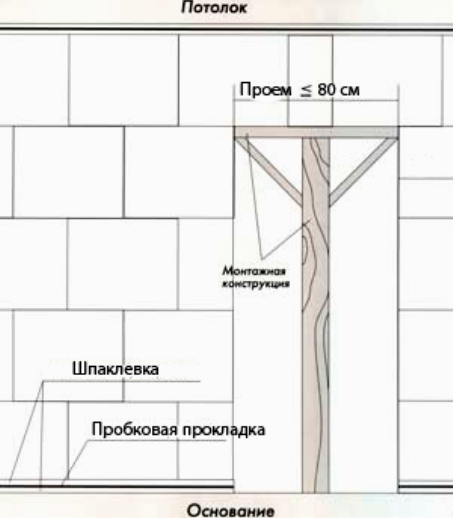

Если ширина дверного проема не превышает 80 см и над ним будет установлен только один ряд пазогребневых плит, то нормы допускают не использовать перемычку. Ее роль выполняет дверная коробка или подпорная конструкция, которую снимают после набора прочности клеевым раствором (рис. 1)

Рисунок 1

При большей ширине проема установка над ним стальной или деревянной балки-перемычки обязательна (см. рис.2)

Все зоны контакта перегородок с несущими стенами и перекрытиями герметизируют гипсовым раствором.

Перегородки из ПГП применяют для перепланировки помещений или разграничения квартир в новостройках. Они отличаются ровной поверхностью, простотой монтажа и бюджетной стоимостью. Соединяются блоки с помощью пазогребневой системы, швы на готовой конструкции минимальны. Это дает возможность не шпаклевать, а сразу покрывать стенку грунтовкой и декорировать ее.

Пазогребневые плиты для перегородок – это прямоугольные элементы с продольными пазами и выступами (гребнями) на стыках, необходимыми для крепкой и бесшовной связки. Их стандартные размеры - 667х500х80 мм, толщина может быть и 100 мм.

Существуют плиты пазогребневого типа для перегородок больших размеров, высотой от пола до потолка.

Их установка происходит очень быстро, но самостоятельно с ней не справиться – из-за большого веса строительных элементов монтажом занимается целая бригада.

Типы пазогребневых блоков для межкомнатных перегородок в зависимости от материала изготовления:

ПГП-перегородки могут быть полнотелыми и пустотелыми. Последние весят меньше (22 кг по сравнению с 28-ю у монолитных), но не выдерживают подвешивания массивных предметов обихода.

Преимущества ПГП-перегородок

Общими достоинствами перегородки из гипсовых или силиконовых пазогребневых плит являются:

Использование пустотелых плит понижает нагрузку на несущую основу.

Главный плюс таких строительных элементов: монтаж пазогребневых перегородок не представляет сложности. Готовая конструкция не требует особых отделочных работ. Оштукатуривать стенку не надо, достаточно покрыть грунтовкой и декорировать.

Монтаж перегородок из ПГП

Устройство перегородочных элементов из гипса или силиката в квартире начинают после построения несущих деталей, но перед укладыванием чернового пола и стартом малярно-штукатурных работ.

Монтаж перегородки из стандартных по размерам пазогребневых плит занимает всего два-три дня. Это происходит благодаря удобной пазогребневой системе и отсутствию необходимости в дополнительном армировании.

При стыковке исключаются любые отклонения по плоскостям, что позволяет в сжатые сроки собрать ровную стену без даже миллиметровой погрешности.

Если нужно скрыть коммуникации, в полнотелых блоках делают специальные штробы. В пустотелых провода и трубы можно уложить во внутреннюю полость. Если возведение перегородок из ПГП не предполагает штробления, используют метод двойных стен. Но они «съедают» в два раза больше пространства.

Материалы и инструменты

Для строительства перегородки из пазогребневых плит понадобится такой набор инструментов:

• рулетка;
• электродрель;
• киянка;
• уровень строительный;
• шпатель;
• ручная пила;
• линейка, карандаш;
• шуруповерт;
• миксер для размешивания клея.

Из материалов потребуются сами блоки, уплотнитель из пробки или войлока, кромочная лента, веревка, клей, грунтовка. Нужны и элементы крепежа: шурупы, дюбель-гвозди, фиксирующие скобы – прямые подвесы либо уголки.

Подготовительные работы

Возведение перегородки, создаваемой из пазогребневых блоков, требуют определенной подготовки. В первую очередь нужно проверить соответствие полового и потолочного горизонтального уровня, и сделать так, чтобы к ним вплотную примыкали пазогребневые плиты: выдающиеся неровности подшлифовать, растрескавшиеся участки и углубления заполнить раствором из цемента и песка.

Блоки заносят в помещение не позже, чем за 24 часа перед монтажом, чтобы материал «адаптировался», то есть имел необходимую влажность и температуру.

Для возведения стены применяют акриловый клей на основе гипса.

Но он весьма дорогостоящий, поэтому многие заменяют его обычным плиточным клеем или раствором из цемента и песка в пропорции 1:3 с добавлением поливинилацетатного клея. Если все тщательно перемешать, выходит довольно пластичная и мелкодисперсная смесь, без труда наносимая шпателем. Делать кладку с раствором проще, так как его время схватывания больше, чем у гипсового клея.

Перед сооружением межкомнатных перегородок все соприкасающиеся с ними участки поверхностей грунтуют и наносят разметку согласно ранее созданному чертежу.

Укладка пазогребневых блоков

Перегородку из пазогребневых плит собрать своими руками нетрудно. Главное не нарушать технологию при строительстве переборки из ПГП.

Руководство по монтажу перегородок из пазогребневых плит – пошаговая инструкция:

Если в конструкции фальш-стены требуется проем для двери, надо зафиксировать блоки, находящиеся сверху. При монтаже одного ряда блоков над проемом шириной до 0,8 м допустим их монтаж на коробку двери либо непостоянную деревянную перемычку.

Если ширина более 0,8 м либо необходимо уложить несколько рядов, потребуется установка перемычки для пазогребневых плит из деревянных брусков или металлического швеллера.

Ее монтируют на клей в специально сделанные пропилы глубиной примерно 5 см в угловых блоках. После высыхания раствора устанавливают верхние ряды плит.

После окончания работ пазогребневые перегородки нужно грунтовать. Особенно, если применялись пазогребневые гипсовые плиты. Грунтовка обеспечивает адгезию декоративного слоя и позволит избежать появления поверхностных дефектов.

Для отделки подойдут любые типы обоев и окрашивание. Кухню и ванную лучше отделать кафельной плиткой или пластиковыми панелями. Для гостиной, детской, спальни чаще выбирают обои или декоративную штукатурку.

Строительных материалов для возведения межкомнатных перегородок предлагается довольно много. Но далеко не все они пригодны для использования в многоэтажных домах. Перегородки должны быть максимально легкими с тем, чтобы минимизировать дополнительную нагрузку на несущие конструкции здания. Таким образом, выбор сужается до таких кладочных материалов, как пазогребневые плиты и блоки.

Строительство перегородок внутри уже готового жилья имеет определенную специфику. Потребуется не только точно разметить место возведения дополнительной стенки, но и подготовить под нее основание, создать гасящий вибрации демпферный слой в местах примыкания, предусмотреть крепление блоков к стенам, грамотно организовать дверные проемы или арки. Идеальную геометрию и безупречное качество кладки обеспечат мастера компании “Ремонт Престиж”. Задачу возведения перегородок из пазогребневых плит и блоков им приходится решать практически на каждом объекте, где предусмотрена перепланировка помещений , и технология освоена ими в совершенстве. В пользу заключения договора с нашей компанией к сжатым срокам и отличному качеству можно добавить весьма демократичные расценки на данный вид работ.

Прайс-лист на работы по устройству перегородок из пазогребневых плит

В отличие от “летучих бригад” компания “Ремонт-Престиж” никуда не исчезает после сдачи объекта. Мы на рынке уже почти 10 лет, и наша долгосрочная гарантия позволяет заказчикам не беспокоиться о проблемах, которые могут возникнуть в ходе эксплуатации перегородок, что, впрочем, маловероятно.

Блоки или пазогребневые плиты?

Прежде всего, стоит определиться, из какого именно материала строить перегородки - из гипсоблоков или из пазогребневых плит. С точки зрения состава они идентичны, но форму имеют разную, благодаря чему технологии их монтажа, эксплуатационные характеристики и себестоимость перегородок различаются.

Гипсоблок представляет собой правильный параллелепипед с ровными гранями и прямыми углами. Идеальная геометрия изделий достигается благодаря особой технологии производства, при которой не применяется высокотемпературная обработка. Блоки обладают высокими прочностными характеристиками и отличными показателями по теплопроводности.

Пазогребневая плита - это тот же блок толщиной от 8 до 10см, но снабженный пазами и гребнями для стыковки между элементами конструкции в процессе монтажа. Габариты плит, используемых для возведения межкомнатных перегородок, составляют обычно 66,7 х 50см. Благодаря стыковке “гребень в паз” перегородки получаются абсолютно ровными, смещение плит относительно друг друга - явление крайне редкое.

Перегородка из блоков встанет несколько дешевле, чем из пазогребневых плит, стоимость которых выше. И это только в том случае, когда монтаж возьмут на себя профессионалы, способные точно выставлять блоки по плоскостям, фиксировать их без перекосов и перерасхода клеевой смеси. Такая стенка, к тому же, толще, а значит, звукоизоляция будет выше. Минус в том, что перегородка будет тяжелее за счет толщины блоков (в качестве альтернативы можно использовать пустотелые блоки). Стенка из пазогребневых плит обойдется дороже, но ее строительство не требует идеального глазомера и высоких профессиональных навыков.

Подготовка к возведению перегородки

Прежде всего необходимо с помощью лазерного уровня разметить стены и пол, обозначив границы новой конструкции. Качественный монтаж перегородок возможен только на тщательно подготовленную горизонтальную поверхность. Поэтому начинать следует с очистки места возведения стенки. Прежде чем заливать площадку под блоки или плиты основание обрабатывают грунтовкой по бетону (акриловой, бетоноконтактом или иным составом аналогичного назначения). Наносить рекомендуется два слоя (второй - после высыхания первого).

Даже при бетонных перекрытиях возможно их отклонение от горизонтальной плоскости. Поэтому поверхность проверяют по уровню. Перепады более 3 мм выравнивают цементным раствором. Тонкую площадку можно залить самовыравнивающейся смесью, установив подобие опалубки и используя для равномерного распределения состава валик с иголками. Существенные перепады устраняют, используя полусухую стяжку. Готовят ее, смешивая цемент 500 и мелкий просеянный песок в соотношении 1:3, добавляя воду до получения влажной массы. Массу выкладывают на подготовленное основание и проверяют по уровню. После высыхания (1-2 суток) готовую площадку обрабатывают грунтовкой, как и плиту перекрытия.

Для компенсации температурных расширений и вибраций на стены и пол в местах соприкосновения с блоками (плитами) монтируют пробковую подложку (толщина 4 мм, ширина 150 мм). Эту демпферную ленту можно устанавливать на тот же клей, на который будут монтироваться плиты.

Фото: перепланировки и монтаж перегородок.

Перегородки из пазогребневых плит. Квартира 1	Перегородки из пазогребневых плит. Квартира 2	Перегородки из пазогребневых плит. Квартира 3
Перегородки из пазогребневых плит. Квартира 4	Перегородки из пазогребневых плит. Квартира 5	Перегородки из пазогребневых плит. Квартира 6

Наш профиль – это КАЧЕСТВЕННЫЙ ремонт квартир , офисов , коттеджей ! В этом вы можете убедиться сами посетив раздел Портфолио . Мы создали более 30 фотоотчетов и это не предел, наша фотогалерея постоянно пополняется.

Кладка перегородок

Кладку плит и блоков ведут вразбежку, уходя от совпадения вертикальных швов не менее чем на 1/3 длины изделия. Первый ряд блоков ставится непосредственно на подготовленную площадку. Плиты ставятся пазом вверх, перед установкой первого ряда гребень спиливается. Клей или раствор с помощью шпателя намазывают на ленту (для первого ряда и примыкающих к стене блоков), затем на сам блок. Посадка элементов конструкции достигается постукиванием молотком через брусок или специальным молотком с резиновой накладкой. Выдавившиеся при этом излишки клеевого состава убирают.

Каждый второй ряд и каждая вторая плита (блок) первого ряда крепится соответственно к стенам и полу посредством перфорированных металлических уголков. Для крепления к блокам и плитам используют саморезы по дереву, для стен и пола - дюбель-шурупы или анкеры. Зазор между верхним рядом и потолком запенивают и выравнивают.

Перепланировка квартиры — обычное дело, остается только определиться с материалом и технологией строительства новых стен и перегородок. Мы предлагаем обратить внимание на пазогребневые гипсовые плиты — практичный, доступный и универсальный в применении материал.

Пазогребневые плиты и область их применения

Пазогребневые плиты (ПГП) — это прямоугольные блоки из гипсоволокна толщиной в 80 или 100 мм. Размер плит стандартный — высота 500 мм, ширина 667 мм. Для усиления связи между плитами их кромка выполнена в виде пазов и гребней. Технология позволяет возводить до 4 м 2 перегородок в час.

Стандартные плиты применяются в помещениях с нормальным режимом влажности, для санузлов и бань применяют влагостойкие ПГП. Плита может быть как цельной, так и пустотелой с горизонтальными сквозными отверстиями диаметром 40 мм. Пустотелая плита отличается не только пониженной легкостью и теплопроводностью, при укладке плит одного ряда гарантировано совмещение отверстий по сечению не менее чем на 90%, что позволяет использовать полости в качестве технических каналов для прокладки электропроводки или труб.

Подготовка места монтажа

ПГП универсальны в применении и могут быть смонтированы практически в любых строительных условиях. Ввиду малого веса они не требуют устройства фундамента и могут быть установлены прямо на стяжку и даже на прочный деревянный пол.

Единственное требование к месту возведения перегородки — основание не должно иметь горизонтального перепада высот более 2 мм на 1 метр. Если пол в помещении не удовлетворяет этим требованиям, то производят выравнивающую стяжку шириной в 20-25 см.

Поверхность, как стяжки, так и пола должна быть покрыта несколько раз глубоко проникающей грунтовкой, затем высушена и очищена. Оптимально монтировать ПГП еще до штукатурки несущих стен, так отделочное покрытие получится более цельным.

Устройство демпферной прокладки

Для компенсации температурных расширений и осадки здания в местах примыкания перегородок к полу и стенам укладывают ленту эластичного материала. Это может быть каучук, пробковое дерево или силиконовая лента.

Основание покрывают тонким слоем клея для ПГП и укладывают ленту. Для застывания необходимо 6-8 часов, после можно начинать возведение перегородки.

Монтаж первого ряда

Монтаж ПГП ведут строго по рядам, начиная с нижнего. Первый ряд является базовым и должен быть правильно сориентирован в пространстве, по вертикальному и горизонтальному уровню. Наиболее частая ошибка при монтаже — «волнистость» перегородки, возникающая из-за небольшого смещения в пазах. Для устранения такого явления при укладке каждой плиты нужно использовать рейку-правило и сверять по ней общую плоскость перегородки.

Первый ряд следует укладывать от угла. Место касания плиты с полом и стеной покрывают клеем для ПГП, затем устанавливают блок гребнем кверху и выравнивают его положение. Для подвижки плит удобно использовать резиновую киянку. Обязательно крепление первого блока к стене и полу с помощью Г-образных пластин, роль которых с успехом выполняют прямые подвесы. Для их использования нужно срезать с краев зубчатую гребенку и довести толщину пластины до ширины гребня. Пластины крепятся сначала к основанию с помощью дюбелей быстрого монтажа длиной от 80 мм, затем к плите черными саморезами длиной не менее 60 мм.

В последующем плиты крепятся через одну: с одной стороны к полу, с другой — к предыдущей плите с предварительным покрытием стыка тонким слоем клея и сильным прижатием. Чтобы контролировать размещение плит по проекту, удобно использовать шнуровку или лазерный нивелир. Также будет не лишним выполнить на полу и стенах разметку перегородки с указанием мест под дверные проемы.

Возведение перегородки и примыкание к несущим стенам

Второй и последующие ряды укладывают со смещением швов не менее 150 мм. Плита располагается строго в плоскости перегородки благодаря пазогребневому соединению. Достаточно контролировать горизонтальный уровень установки и боковой крен. Крайние плиты крепятся к несущим стенам Г-образными пластинами или стержнями арматуры толщиной 8 мм.

Для смещения стыков и выведения края перегородки потребуется подрезка доборных элементов по точному размеру. Лучше всего пользоваться обычной ножовкой по дереву с толстым полотном и разведенными зубьями. Если перегородка не примыкает к другой стене, ее торец можно сделать идеально ровным за счет увеличения толщины клея в вертикальном шве с 2 до 6-8 мм.

Устройство дверных проемов

Вертикальные грани проемов не нуждаются в дополнительном укреплении. Для укладки плит над проемом при его ширине менее 90 см необходимо соорудить поддерживающую П-образную планку, которая может быть удалена после высыхания клея.

Проемы шириной в 90 см и более требуют укладки поверх ряда плит несущей перекладины — доски 40 мм или усиленного профиля CD 70 мм. Для выхода на один уровень рекомендуется подрезать плиты, уложенные поверх перекладины. Перемычку закладывают в перегородку не менее чем на 50 см с каждой стороны.

Углы и пересечения перегородок

На углах и сопряжениях перегородок необходимо укрепление кладки. Для этого плиты перекладывают через ряд, поочередно перекрывая стыки. В местах перекладки необходимо удаление гребней, их подрезают ножовкой на участки 4-5 см и скалывают стамеской.

Связь можно дополнительно усилить отрезками прямых подвесов или сварными Т-образными элементами из гладкой арматуры. В любом случае потребуется дополнительная подрезка гребня на нужное расстояние.

Закладка верхнего ряда

При закладке верхнего ряда образуется наибольшее количество отходов ввиду обрезки на нужную высоту. Их можно склеивать и укладывать в пустоты, поскольку этот ряд перегородки не испытывает сильной функциональной нагрузки.

В пустотах верхнего ряда обычно прокладывают электропроводку, поэтому важно не допускать попадания клея в отверстия. Для облегчения протяжки кабелей можно дополнительно рассверливать отверстия или изготавливать поперечные лунки диаметром в 45 мм.

При укладке верхнего ряда необходимо сохранять зазор от потолка не менее 15 мм для компенсации прогиба перекрытия при осадке. Верхний ряд также нуждается в креплении к перекрытию каждой второй плиты. По завершению монтажа оставшееся пространство задувают полиуретановой пеной .

Варианты внутренней отделки

При правильном монтаже ПГП искривление поверхности составляет не более 4-5 мм на метр плоскости. Это приемлемый показатель для оклейки стен обоями. Внешние углы перегородок нужно защитить угловым перфорированным профилем, посаженным на стартовую шпаклевку. Внутренние углы также шпаклюют, укрепляя их серпянкой. Стыки между плитами зачищают абразивной сеткой на 80 грит, затем всю поверхность дважды покрывают грунтовкой с высокой адгезией.

Выравнивание стен из ПГП может быть осуществлено любой финишной шпаклевкой, но потребуется укрепление покрытия стекловолоконной сеткой. Зачастую шпаклевание перегородок применяется только для скрытия швов, как правило, слой не превышает 2-4 мм. Укладку плитки можно вести прямо на поверхность ПГП с предварительным грунтованием.

При перепланировке квартиры или строительстве частного дома, приходится ставить новые перегородки. Подобрать для них материал не так то просто. Он не должен создавать чрезмерную нагрузку на перекрытие, должен быть надежным и иметь хорошую несущую способность. А еще желательно, чтобы монтаж был несложным и быстрым, а цена невысокой. Материалов и технологий, отвечающих этим требованиям, не так много. Это и пазогребневые плиты. В этой статье будем говорить о пазогребне.

Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

• Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
• Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
. На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Силикатные или гипсовые?

Если сравнивать звукоизоляционные характеристики гипсовых блоков и силикатных, вторые, при равных параметрах, хуже проводят звуки (40-43 дБ у гипсовых и 48-52 дБ у силикатных). Так что для лучшей звукоизоляции выбираем силикат.

Но силикатные блоки одинаковых размеров имеют больший вес и более высокую теплопроводность (лучше проводят тепло). Ключевым в выборе является вес, так как звуко и теплоизоляцию можно улучшить при помощи дополнительных слоев специальных материалов, а вот снизить вес перегородки никак не получится. И если ее масса критична для перекрытия, ничего хорошего ждать не приходится.

Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:

А вообще, необходимо точно соблюдать все рекомендации, строго следовать технологии. Тогда пазогребневые перегородки по прочности и надежности не отличаются от кирпичных, а возводятся в разы быстрее.

Разметка

Начинается кладка простенка из пазогребня с разметки. Если есть лазерный построитель плоскостей — все просто: развернули плоскость, нарисовали линии на полу, стенах, потолке. Если такого инструмента нет, придется потратить больше времени. Потребуется отвес. Тот, который в смартфоне не подойдет — это не измерительный инструмент. Лучше купить в строительном магазине или сделать из бечевки и отцентрованного грузика.

Первую линию рисуем на потолке, при помощи отвеса переносим ее на пол. Соединив точки на полу и потолке, получаем линии на стенах. В результате образовалась замкнутая разметка для выравнивания перегородки.

Осматриваем основание, на которое будем класть блоки. Оно должно быть выровнено идеально, если смотреть вдоль линии перегородки, и не должно заваливаться вперед или назад, если смотреть поперек.

Если в перегородке будут дверные или оконные проемы, их тоже необходимо обозначить. С дверными все просто — их обозначаем на полу. С оконными сложнее — необходимы маяки на стенах и потолке.

Подготовка основания

Как уже говорили, основание должно быть идеально ровным без крена в какую-либо сторону. Если отклонения есть, на бетонном полу заливаем выравнивающую стяжку ( не ниже М150). Для этого придется собрать опалубку, в которую заливают раствор. Минимальная толщина слоя — 3 см. Чтобы получить гарантированный качественный результат, используйте самонивелирующийся состав. Только учтите, что «сами выравниваются» не слишком большие погрешности. Распределять состав все равно надо вручную. Просто проведите шпателем, разгоняя раствор по всей длине, а мелкие неровности нивелируются за счет повышенной текучести материала.

Залитый бетон укрываем полиэтиленом, оставляем примерно на неделю. Это если температура в помещении не будет опускаться ниже +20°, за это время он наберет 50% прочности. Это значит, что с ним можно работать. Если температура будет ниже, срок увеличивается. При температуре 17°C и чуть ниже, нужны уже 2 недели… Ровное основание промазываем бетоноконтактом - он улучшит сцепление основания с клеевым составом, на который будем класть ПГП.

Если пазогребневые блоки будем класть на деревянный пол, перегородка должна проходить над балкой — это раз. Второе — выравниваем основание при помощи сухого бруса. Его надо закрепить так, чтобы он тоже был выровнен по горизонтали во всех направлениях. Крепим брус к полу гвоздями или саморезами. Если есть стык, его соединяем в полдерева, дополнительно промазывая соединение столярным клеем и скрепляя гвоздями.

Для улучшения звукоизоляции

Основной недостаток перегородок из гипсового пазогребня — не слишком высокая звукоизоляция. У силикатных блоков ситуация получше, но тоже не идеальна. Поэтому рекомендуем по периметру перегородки уложить виброгасящую ленту. Ведь не секрет, что большая часть звуков передается посредством вибраций через пол, потолок и примыкающие стены и эластичные прокладки значительно улучшают ситуацию.

Под пазогребневые плиты можно использовать полосу битумизированного войлока или пробки плотностью 250-300 кг/м?. Ширина полосы — чуть меньше ширины блоков. Ее укладывают на выровненное основание на то же связующее, которое будете использовать для заделывания швов между плитами. Раствор наносят на обработанную бетоноконтактом поверхность (после высыхания) слоем в 2-3 мм. Укладывают ленту, прокатывая ее валиком, выгоняя пузыри воздуха. Выступивший раствор удаляют шпателем. Таким образом ленту клеят на пол, стены, потолок. Горизонтальность проверяют при помощи пузырькового уровня.

Подготовка плит к монтажу

Если используются силикатные пазогребневые плиты, никакой подготовки не потребуется — у них верхняя и нижняя поверхности не имеют паза/гребня. Они абсолютно ровные (как на фото ниже).

При работе с гипсовым пазогребнем, для начала надо решить, шипом или пазом вверх вы будете располагать блоки. Удобнее работать когда вверх направлен паз, но и обратное положение не является ошибкой.

Если вы решили класть ПГП вверх пазом, на всех блоках первого ряда надо обрезать шип. Удобнее всего это сделать при помощи ножовки. Полученный срез при этом неровный. Его выравниваем при помощи рубанка.

Обратите внимание! Срез плиты должен быть абсолютно ровным. От этого зависит насколько прочно будет стоять стенка из пазогребневых плит. А еще обрезанные пазогребневые плиты должны быть одной высоты.

Шов между блоками не превышает 2 мм, так что даже небольшие отклонения скорректировать практически невозможно. Поэтому выравниваем аккуратно и тщательно. После выравнивания, пыль обметают щеткой и можно начинать возводить стену.

Первый ряд

Последовательность действий при кладке стены из пазогребневых плит простая и очень напоминает кирпичную. Есть только некоторые особенности. Так как перегородка обычно примыкает к стене, если к ней получается развернут шип, его срезают пилой, выравнивают поверхность рубанком, убирают пыль. Дальше порядок действий такой:

Таким образом выстраивают весь ряд. Последнюю плиту обычно приходится подрезать. Это может быть начало дверного проема или просто последняя плита в ряду. Ее длина должна быть на 3-4 мм меньше оставшегося промежутка — зазор на шов. Увеличивать зазор не следует — снизится устойчивость. Для большей уверенности, стык можно усилить металлическим уголком. По два-три уголка на каждый ряд. Этого достаточно.

Второй и последующие

Пазогребневые плиты укладывают с разбежкой швов — как кирпичи. Сдвиг второго ряда может быть наполовину или треть длины. Лучший вариант — половина. От целой плиты отрезаем половину, при необходимости срезаем шип, устанавливаем. Дальше кладка ничем не отличается. Третий ряд снова начинается с целого блока, четвертый — с половинки и т.д.

После укладки каждого блока проверяйте правильно ли он стоит. При таких размерах блоков погрешность накапливается очень быстро. Поэтому каждый поставленный блок проверяем сначала уровнем на вертикальность/горизонтальность. а потом, приложив планку горизонтально, захватив соседние блоки и проведя сверху вниз смотрим, чтобы не было зазоров. Так же проверяем отсутствие отклонений в вертикальной плоскости.

Контроль вертикальности и горизонтальности — одна из основных задач

Угол

Если возводимая стенка из пазогребневых блоков имеет наружный угол, кладку начинаем от него. Чтобы работать было проще, создаем опору угла. Это может быть уголок с довольно широкими полочками или две доски, соединенные под 90°C. Конструкцию ставим на место, проверяем правильность установки, закрепляем временно к потолку и полу.

У одной из плит обрезаем боковой шип, упираем ее край в установленный упор, выравниваем, киянкой задавая направление. У второй плиты тоже обрезаем боковой шип, наносим на этот край клей, стыкуем с боковой поверхностью установленной плиты, подбиваем до плотного контакта (схема на рисунке выше).

Для установки второго ряда надо в установленной уже плите сделать пропил под нижний шип следующего блока. Берем ножовку по металлу, делаем надпилы. Затем при помощи штробореза (инструмент для работы с пенобетоном, но он пригодится и для прокладки проводки в ПГП) или любого твердого инструмента удаляем лишнее, выравниваем канавку, делая ее такого же размера и формы как паз. При помощи щетки или строительного пылесоса убираем пыль.

Второй ряд ставим начиная с другой стороны — чтобы шов был с другой стороны угла. На торец нижнего блока наносим раствор. Берем половинку блока, обрезаем боковой шип, устанавливаем нижним в подготовленную канавку (крайняя правая схема на рисунке ниже). Он тоже должен упираться в установленный уголок. Тщательно выравниваем установленные пазогребневые плиты, проверяя вертикальность и отсутствие даже малейших отклонений.

Ответвление

Надо еще рассмотреть ответвление от перегородки под прямым углом. Перегородки будут более надежными, если сделать их с перевязкой (средняя схема на рисунке). У всех трех плит, которые устанавливаются, срезают боковой шип. Места стыка промазывают клеевым составом, подгоняют три блока вплотную друг к другу киянкой. В этом случае необходимо еще контролировать, чтобы перегородка была перпендикулярной — то есть угол был 90°.

Второй ряд выстраиваем так, чтобы над примыканием находилась середина блока. Для его установки, тоже потребуется проделать канавку в выступах нижнего блока. Далее эти ряды чередуются.

Есть еще один способ поставить Т-образную перегородку из пазогребня — без перевязки. Для этого просто выкладываете стену (которая в букве Т — верхняя перекладинка). К готовой стене, встык, пристраиваете вторую перегородку (левая схема на рисунке выше). Чтобы увеличить надежность соединения, в месте стыка устанавливают металлические усиленные перфорированные уголки.

Дверной проем

Дверной проем в стене из пазогребневых плит может быть сделан с усиливающей балкой и без нее. Без усиливающей балки можно выполнить, если ширина проема не превышает половины длины блока. Так дверной проем шириной 900 мм можно сделать без балки, если перекрытие будет сделано из ПГП длиной 900 мм. Причем стык плит должен располагаться почти посередине. Допускается небольшое смещение (на 10 мм), но чтобы длина целой части блока справа и слева от проема не была менее 445 мм.

На время монтажа, до схватывания клея, перемычку над дверью усиливают упором (доска, которую подпирает шест, упершийся в пол) или собранной из досок конструкцией как на правой схеме. В этом случае сначала собирают П-образную перемычку из досок, закрепляют ее при помощи саморезов к расположенным ниже блокам (контролируйте горизонтальность перемычки). Прикладывают блок, размечают как надо вырезать. Получается два Г-образных блока одинаковых или почти одинаковых размеров. Нанеся в нужных местах раствор, их устанавливают.

Если пазогребневые плиты используем 667 мм длиной, под проем более 660 мм обязательна установка укрепляющей балки. Для изготовления балки можно использовать металлический уголок, швеллер, арматура, полосы металла значительной толщины. Возможно применение сухого деревянного бруса толщиной 50 мм и более (предварительно обработать антисептиком). Балка должна на 400-450 мм выступать за пределы дверного проема.
