Лет 25 тому назад медики подтвердили окончательно: главный секрет русской и финской бань раскрыт, и открытие оказалось поразительным. Одно из следствий возрождения на новом уровне интереса к парному делу – печь для бани, изготовленная своими руками. Во-первых, спрос на банные печки до сих пор не удовлетворен полностью, поэтому заводские изделия достаточно дороги. Во-вторых, и русская баня, и сауна – сложные гигиеническо-оздоровительные комплексы, сердце бани – печь, вся баня возводится вокруг печки, и в условиях серийного выпуска предусмотреть все возможные сочетания местных условий не представляется возможным. Поэтому нередко даже при наличии свободных средств настоящие ценители сначала «прикидывают» баньку по месту, а затем подбирают к ней или даже сами конструируют подходящую печку. В чем и призвана помочь настоящая статья.

Секрет парилки

А в чем же тот самый главный секрет банного здоровья? Оказалось, кратковременный, до минут 40, прогрев всего организма примерно до 40 градусов:

• Разрушает клетки с поврежденной ДНК, т.е. способные к перерождению в раковые.
• Накопившиеся шлаки расщепляет до легко выводимых из организма форм.
• Подавляет некий ген, функция которого тогда была не вполне ясна. Ныне ясна вполне – это ген старения.

К слову, методы лечения онкозаболеваний как раз и основаны на том, что клетки с нарушениями не столь живучи, как здоровые. От ядов (при химиотерапии) или радиации (при лучевой) они погибают быстрее, чем здоровые. Вообще-то благотворное воздействие бани с парилкой гораздо шире, а его механизм сложнее. Но для понимания дальнейшего достаточно и этих сведений.

Немного попутно

Русская баня неразрывно связана и с русской культурой. В частности, многие известные российские живописцы и ваятели отдали дань бане не только в парилке, но и на холсте и в круглой скульптуре. Во времена морального кодекса строителя коммунизма произведения изобразительного искусства такого содержания, понятное дело, на всеобщее обозрение не выставлялись, а полеживали в запасниках музеев и галерей. Приведенная ниже подборка иллюстраций призвана до некоторой степени восполнить этот пробел.

Баня с печью или печь в бане?

Ни то, ни другое. Параметры печи и бани должны быть увязаны друг с другом. Поэтому рассмотрим сначала вкратце, что такое баня. Подробно об устройстве бани разговор, понятно, нужен отдельный и обстоятельный. Мы только разберемся, что есть существенно для конструкции банной печи.

Русская или финская?

Споров о том, чем отличается русская баня от сауны, более чем хватает. Но на главном отличии все сходятся: температурно-влажностный режим. В русской бане – 50-70 градусов при относительной влажности 20-65%; в сауне – 70-100 градусов при 5-15% влажности. Если обратиться к физике, то в кубометре воздуха русской бани содержится 50-80 г водяного пара, а в сауне – 15-40 г/куб. м. То, что пар в сауне сухой, известно и так. И с точки зрения медицины с биохимией тоже разницы принципиальной нет: и там, и там кожа распаривается и становится проницаемой изнутри, что помогает выведению с потом шлаков, минуя обычные выводящие пути и не нагружая организм. В сауне не возбраняется «наддать с веничком», а в русской бане можно париться и по-сухому. Но устройство собственно бани и банная печка по конструкции оказываются несколько различными. Во-первых, русская баня (см. рис), кондовая или современная, представляет собой бревенчатый сруб; в крайнем случае – коробку из бруса, изнутри облицованную таунхаузом. Выпуклости и впадины внутри необходимы, чтобы лучше улавливать инфракрасное излучение печи и втягивать излишки водяного пара из воздуха.

Дело в том, что абсолютная, в граммах на куб, влажность в русской бане близка к критической при заданном температурном диапазоне. Это ускоряет распаривание кожи и прогрев организма по всему его объему, но и увеличивает риск появления неприятного и вредного тяжелого пара. Финская же баня может быть и бревенчатой, и брусовой, и даже каркасной. Но париться в ней нужно обязательно в колпаке – он предохраняет от пересыхания волосяные луковицы с жиропотовыми железами, что может привести к преждевременному облысению или, наоборот, к появлению толстых и жестких волос-остей, особенно на бровях, и чрезмерному росту волос в ноздрях и ушах. Применительно к печи все указанное значит следующее: банная печь должна прогревать сначала стены бани, а уж потом воздух в ней . Иначе даже в сауне возможно появление тяжелого пара, который при таких температурах очень вреден.

Как кое-кто парится

Лет 20 тому назад тогда еще добрый знакомый автора, матерый украинский хозяин по имени Василий и по прозвищу среди своих же сельчан Хахлуй, выстроил себе русскую баню. Автора, ранее помогшего ему в устройстве абиссинского колодца, пригласил попариться. Растопили, расположились. Вася, зачерпнув какой-то темно-коричневой жидкости, наддал на каменку. Шибануло, и – автор почувствовал, что летит на Луну. Поначалу приписал это отвычке – до того не парился лет 5. Но от второй порции «повело» так же. Будучи уже морально готовым к следующему залпу, по ощущениям определил: эйфория явно неестественного происхождения. – Вась, а что это ты на каменку льешь? – Та настой конопли. – Васька, ты чё, попух вовсе? Мало того, что наркота, так ведь от такой дозы и мотор стать может! – Та яка там наркота… и серце у мэнэ крипке… воно глаза добре прочищае… Но вернемся к баням и банным печам.

Устройство бани

Баня может быть как тесной каморкой без фундамента, так и солидной постройкой, по площади сравнимой с городской квартирой. Ко второй мы еще вернемся, т.к. для нее подходит только печь из кирпича, медленно отдающая тепло; при небольшом объеме парилки, до 30-35 куб. м – чугунная литая. В маленькую же однокомнатную баньку можно ставить и печку сварную из стального листа.

Та и другая бани могут быть легкими – из липы или березы, или тяжелыми – из дуба. Из древесины хвойных пород баню сооружать нежелательно, также как из клена, ореха, ясеня. Эта древесина годами при прогреве, особенно в атмосфере с большим содержанием водяных паров, выделяет летучие вещества, не всегда оказывающиеся полезными. Сауна к материалу стен не так критична, ее можно строить даже из выдержанной сосны. «Тяжесть» дубовой бани объясняется не тяжестью древесины, а наличием в ней дубильных веществ. Тяжелая баня – не для женщин и детей. И служит она лет 5-8, потом танины улетучиваются. Но крепкому мужику, способному пробежать километр не запыхавшись и не чувствуя биения сердца, тяжелая баня только придаст силы и бодрости.

Примечание: по одной из версий известной сказки, Алеша Попович несколько раз выходил на Змея Тугарина, но одолеть его смог, только как следует попарившись в тяжелой бане.

Что это значит для печи? Во-первых, значение тепловой мощности. Если для легкой бани достаточно 0,5 кВт/куб. м объема помещения для липы и 0,7 кВт/куб. м для березы, то для дубовой бани нужно никак не менее 1,2 кВт/куб. м.

Примечание: указанные значения справедливы при высоте потолка 2,2-2,4 м. Потолок выше 2,5 м в бане вообще нежелателен.

Во-вторых, вес камней для каменки. Какие камни нужны туда, поговорим ниже, а по весу нужно для липы 2,7 кг/куб. м, для березы 3,6-4 кг/куб. м, а для дуба 6 кг/куб. м.

Безопасность

Ожоги

В атмосфере с температурой от 50 градусов практически любое прикосновение к нагретому до нее же или выше металлу дает ожог второй степени, с волдырем. Легко проводящий тепло металл быстро отдает его распаренной, интенсивно охлаждаемой потовыми железами коже. В наше время проблема тепловой безопасности банных печей решена: в продаже есть недорогой, плохо проводящий тепло, прочный и стойкий материал – базальтовый картон. Из него делают противопожарную отмостку, им покрывают экраны печей типа буржуйки и т.п. Из базальтового картона на деревянных стойках можно сделать и ограждение печи, он для этого достаточно прочен.

Угар

В жарком влажном воздухе высока вероятность образования угарного газа и окислов азота. Поэтому в печь с проточной каменкой (см. далее) можно «наддавать» только после окончания топки и удаления золы. В любом случае топочную дверцу печи с поддувалом желательно вывести через стенку в предбанник, изолировав от перегородки по теплу тем же базальтовым картоном, если печь металлическая.

Топливо

В баню годится только . Именно физико-химия горения дерева, тонкости которой здесь рассматривать нет возможности, позволяет организовать прогрев помещения от стен к центру. Уголь быстро отдает первый жар – летучие составляющие – а затем оставшийся карбон (чистый углерод) долго тлеет, что хорошо для отопления, но в бане даст тяжелый пар. Полноценной заменой дровишек «из лесу, вестимо» будут топливные пеллеты из опилок или соломы . Их можно узнать по размеру: это полешки или чурбачки диаметром 30-70 мм. Выпускаются пеллеты и специально для бань, но стоят они несоразмерно дорого. Во всяком случае, пакет пеллет стоит немного, а пробная протопка покажет, на что этот сорт годен. По физико-химии хорош для бань еще газ с автоматикой, регулирующей пламя по внешним датчикам температуры, но это конструкция не для самодельщиков. Промышленные же газовые печи для бань очень дороги и не всегда надежны: газовой арматуры, обеспечивающей 100% безопасность при наружной температуре 60 градусов и выше, в производстве пока нет. То же касается и банных электропечей; упомянем уж, тэн хоть не топливо, но все-таки нагреватель.

Каменка

Любая банная печь на дровах – печь-каменка. Это значит, что в ней есть нагреваемая емкость для камней. Камни работают как тепловой аккумулятор: вбирают в себя первый жар, а потом отдают его излучением; из-за слабой проницаемости каменной массы конвекция от каменки получается не очень сильной. В результате печь 2/3 и более времени протопки греет ИК-лучами, что и обеспечивает прогрев стен, пола и потолка прежде воздуха и самого тела печи. В отношение времен отдачи тепла излучением и конвекцией обратное.

Камни

Во-первых, для соблюдения указанных выше условий необходимо, чтобы отношение теплоемкости к теплопроводности камней было выше, чем у кирпича, не говоря уже о металле. Это обеспечивают плотные вулканические породы: базальт, диабаз, габбро, талькохлорит. Их можно узнать по тяжести, темному цвету и гладкому или очень мелкозернистому излому.

Брекчированные породы: гранит, диорит, сиенит, лабрадор и т.п. не годятся по теплотехническим показателям. Совершенно непригодны метаморфические породы: известняк, доломит, мрамор, сланцы. Кроме полного несоответствия требованиям теплотехники, они при нагреве могут выделять и вредную органику, т.к. нередко имеют в своем составе битуминозные компоненты.

Примечание: красивые прожилки в мраморе – это как раз и есть битуминозные включения в нем.

Во-вторых, камни для каменки должны быть с более-менее гладкой поверхностью и округлой формы. При этом отношение их поверхности к объему получается наименьшим (самое малое – у шара), что и обеспечивает нужный режим теплонакопления/теплоотдачи. В прежние времена баню начинали строить, только накопив достаточный для каменки запас окатанных голышей.

Укладка камней

Не менее важен способ укладки камней. Для проточной каменки (см. ниже) самые крупные, размером в кулак или два, укладывают снизу, затем постепенно уменьшают размер так, чтобы верхний слой состоял из гальки размером с фалангу большого пальца. Для глухой каменки укладывают наоборот: мелочь, обеспечивающую наибольшую площадь теплового контакта, вниз, а наверх – крупные.

Проточная и глухая каменки

Самодельная печь для бани может быть с глухой или проточной каменкой. Глухая каменка отделена от топки и/или дымовых газов сплошной перегородкой и открыта сверху. В нее можно наддавать в процессе топки, камни перебирать никогда не нужно, они остаются чистыми. Но, вследствие малой площади теплового контакта с топкой, глухая каменка разогревается медленнее. Особенно это сказывается при увеличении размера печи, когда площадь контакта лоханки с камнями возрастает медленнее, чем объем камней. Поэтому глухую каменку можно делать только в металлической печи мощностью до 25 кВт, что обеспечит легкий пар в однокомнатной бане объемом до 30-45 куб. м. Устраивать глухую каменку в кирпичной печи вообще нельзя, через кирпич она не прогреется.

Примечание : потолок в бане с печью с глухой каменкой должен быть не выше 2,2 м. Иначе не исключен тяжелый пар.

В проточной каменке камни располагаются в кожухе на решетке над топкой, и дымовые газы проходят сквозь каменную массу, прежде чем уйти в дымоход. Печь с глухой каменкой сложнее, т.к. в кожухе каменки необходим герметично закрывающийся загрузочно-прочистной люк. Топить такую печь можно только дровами, не дающими нагара, например, осиновыми, или пеллетами. Наддавать пару можно только после полной, до серой пушистой золы, протопки. Камни периодически необходимо вынимать, мыть и очищать. Но зато каменная засыпка прогревается по всей площади поверхности слагающих ее камней, и очень быстро. Это снимает любые ограничения по размерам печи и ее мощности. Самостоятельно можно сделать печь с проточной каменкой мощностью до 50-60 кВт, для бани из трех отделений в 50-80 куб. м.

Материал печи

Банные печи изготавливаются из , литыми из чугуна или сварными из листового металла. обеспечивает идеальный режим прогрева и, при правильном выполнении, исключает тяжелый пар в бане любого объема. Но для ее возведения требуется полное владение искусством печника , тщательный отбор по качеству и подготовка материалов, т.к. работает она в тяжелых условиях. Возможна только с проточной каменкой, т.е. наддавать пару можно только после полного сгорания топлива. Минимальное время протопки до готовности бани – 3-4 часа. После длительных (более 3-5 дней) перерывов в пользовании баней необходима просушка и прогрев печи разгонными топками, иначе велика вероятность появления в теле печи микротрещин, особенно опасных в бане как источник угара. По данным медиков, более 70% случаев угорания людей происходит в бане. Вследствие этого кирпичная банная печь еще и очень прожорлива. быстро нагревается ; баня с ней готова принять посетителей уже через час-полтора после растопки. Критична к конструкции; при неудачном исполнении легкого пара не жди. Остывает также быстро; чтобы как следует попариться всей семьей, печь нужно подтапливать. Это не такой уж недостаток, т.к. металл не дает трещин, но без футеровки из шамотного кирпича сварная печь может прогреть только однокомнатную баньку до 20-25 куб. м объемом. Печь, литая из чугуна, по теплотехнике приближается к кирпичной , т.к. теплопроводность чугуна мала, а теплоемкость велика. По стоимости и удобству пользования – к сварной. Большинство банных печей промышленного изготовления – чугунные.

Выбираем печь

Какая печь лучше для бани? Какую придется покупать, а какую можно сделать самому? Это зависит от объема бани и характера пользования ею. Для большой бани на три-четыре отделения, о которой далее, пригодна только кирпичная печь или большая литая чугунка промышленного изготовления, с каменной закладкой в 150-250 кг. Такие бани, как правило, коллективные коммерческого назначения и топятся постоянно. Конструкцию печи для нее мы далее рассмотрим, но просто как пример сложности, хотя промышленных условий для ее постройки и не требуется.

Примечание: кирпичная печь с проточной каменкой годится и для русской бани и для сауны. В последнем случае ее просто сильнее топят и в каменку ничего не плескают.

Для частной бани, топящейся раз-два в неделю, но рассчитанной на семью с родственниками-свойственниками и тоже многокомнатную, но меньшей площади, оптимальным вариантом будет чугунная печь заводского производства. Моделей в продаже есть множество, разной мощности и ценовых категорий; мы их еще коснемся. Все они допускают подтопку при помывке, и многие снабжены водогрейным контуром. И, наконец, для дачной или небольшой индивидуальной бани, на семью из 3-4 человек, с одним-двумя отделениями, вполне подойдет какая-то из самодельных стальных печей, описанных ниже. Какая из них для какой бани более подходит, указывается в описании.

Все большое, настоящее

Баня

Решим сначала, какую баню мы можем построить. Если избушку примерно до 3х4 м или такого же размера пристроечку к дому, этот раздел можно пропустить, кроме, пожалуй, сведений об устройстве полатей и банном инвентаре. Хотя это и так всем известно. Здесь же мы опишем баню, устроенную, как говорится, по полной схеме. Ее план приведен на рис. справа. Обозначения:

1. Капитальная (несущая) стена;
2. Легкая деревянная перегородка;
3. Предбанник;
4. Моечное отделение;
5. Парилка;
6. Лёжка, ее может и не быть, а взамен – мостки к водоему;
7. Банная печь с глухой каменкой;
8. Топка печи;
9. Каменка;
10. Дымоход;
11. Фундамент печи (настил пола условно не показан);
12. Песчаная подсыпка;
13. Двойная входная дверь;
14. Обычная одинарная дверь;
15. Волоковое оконце, примерно 400 мм шириной и 250 мм высотой. Необходимо, чтобы при необходимости быстро выпустить избыток жара, не выстуживая отделение;
16. Обычное распашное окно;
17. Регистр нагрева воды (водогрейка);
18. Накопительный бак горячей воды, подвешен к потолку;
19. Инвентарь парилки: бадья с горячей водой, ковш, веники. Шайки, скамьи, мыло, мочалки – в помывочной (4);
20. Полати;
21. Лохань с холодной водой.

Дадим необходимые пояснения. О том, какими должны быть стены бани, уже сказано. К п. 7 – подразумевается, что установлена печь для русской бани литая чугунная. Недостатки глухой каменки в ней не так сказываются, как каменка работает и сам чугун печи. А наддавать в любой момент в каменку, которая тут же прогреется снова, куда как удобнее. К п. 9. Печь на фундаменте должна располагаться так, чтобы проекция ее центра тяжести (а не центра дымохода, как часто неправильно пишут) приходилась на геометрический центр фундамента. Иначе от нагрева грунта печь может перекоситься при прочих выполненных условиях ее устойчивости. К п. 10. Устройство дымохода показано на рис., где дан вид бани в разрезе. Пожарная безопасность для бани жизненно важна, а заводские печи элементами и материалами дымоходов, как правило, не комплектуются, за исключением нижнего его колена с шибером. Это нужно учесть при составлении сметы на баню.

К пп. 11 и 12. Конструкция фундамента печи показана на рис. ниже. Ее фундамент должен быть обязательно отдельным и никак не соприкасаться с фундаментом здания. Обязательна и песчаная подсыпка, без нее устойчивости печи не добиться. Огнестойкая отмостка (темно-синяя на рис.) – из базальтового картона.

Примечание 6: для чугунной печи мощностью до 20 кВт возможен упрощенный фундамент из уложенных прямо на грунт готовых железобетонных монолитов.

К пп. 17 и 18. Есть множество конструкций самодельных печей со встроенным водогрейным баком. У них у всех общий порок: вода в баке закипает прежде, чем каменка прогреется. Держать же бак пустым и запускать в него, раскаленный, воду потом опасно: от мгновенного выделения большого количества пара печь может просто взорваться. Делать в баке предохранительный клапан или открывать его пробку тоже нельзя: неконтролируемое поступление водяных паров в помещение даст тяжелый пар. Поэтому единственно приемлемое решение – U- или W-образный водогрейный регистр в топке в сочетании с накопительным баком, см. рис.:

Однако, если баней пользуются не каждый день, то нагретая вода остынет зря. Тут опять единственно приемлемое решение – баня в виде пристройки к дому, а в бак наряду с банными выведены патрубки регистра кухонной или отопительной печи. Тогда бак будет общим для всего домовладения накопителем ГВС.

Примечание: заводских печей с правильно рассчитанным водогрейным контуром это, разумеется, не касается.

К пп. 19 и 20. Инвентарь для парилки необходим деревянный, см. рис. Иначе ожогов не избежать. Полати нужны двух- или трехъярусные, см. след. рис. справа.Так каждый из парящихся может расположиться по своему вкусу и здоровью. Вопрос не только вкуса – можно в ту же баню поставить печь меньшей мощности и париться по несколько человек. По расходам на топливо очень заметно.

И печь кирпичная

А если хочется сделать баню полностью по-старинке? Или, допустим, несколько хозяев сговорились распределить расходы, банные дни, нанять печника, и совместно соорудить баню вообще по всем правилам? Что ж, чтобы знать, что нужно получить в итоге, и для контроля качества работы – на рис. справа кирпичная печь для бани. Порядовку дадим ниже, а пока поговорим о материалах и фурнитуре:

• Все части, контактирующие с пламенем или дымовыми газами – только из шамотного кирпича; на рис. (ниже) выделено желтым.
• Швы между шамотом и обычным кирпичом, между любым кирпичом и металлом – от 6 до 10 мм.
• Половинки и трехчетверки кирпича – готовые, с гладкими гранями. Колотые или пиленые болгаркой пойдут куда угодно, кроме банной печи.
• Все дверцы и колосник – чугунные литые, другие в бане долго не продержатся.
• Решетка каменки – из швеллеров; лучше всего – кусков рельс б/у, т.е. прокованных по-холодному колесами поезда или трамвая.
• Кладка – на средней жирности с песком 1:1.
• Песок – прокаленный, промытый и просеянный через сито с ячеей 0,15-0,25 мм, овражный или горный, с ребристыми гранулами. Речной песок с окатанными гранулами для банной печи не годится, он дает микротрещины.
• Облицовка – из лицевого, гладкого и со скругленными углами, кирпича. Это даст оптимальную теплоотдачу и в режиме конвекции, и в режиме излучения.

Жирность раствора проверяют «на палку». Строганную, деревянную. Скажем, ручку от швабры. Суют ее в раствор, замешанный до густоты сметаны, вынимают и смотрят. Должен остаться сплошной слой в 1,5-2 мм. Если стекает, оставляя промежутки – глина слишком тощая. Если видны бугры или комки – слишком жирная. Сейчас в строительных магазинах продается готовая сухая глина любой жирности. Если же глину копали сами (это нужно делать с глубины не менее 1-1,5 м), и она слишком жирная, то можно добавить толченого кирпича. Не песка! Кирпич-то из глины делается. Но это не лучший вариант, и не потому, что жирная природная глина – ценное сырье и добыть ее не так-то просто. Гораздо лучше, хотя и хлопотнее, зажирить тощую овражную глину. Тогда в ней точно не будет никаких инородных частиц, вызывающих те же микротрещины. Жирят глину вымучиванием:

• В бочку на 1/4-1/3 насыпают разломанную в мелкие комки сухую глину.
• Заливают доверху водой.
• Миксером «колотят» до получения однородной жижи.
• Едва верх замеса начнет светлеть (это значит, что начал выпадать осадок), сливают верхнюю треть раствора.
• Когда вся глина осядет и будет видна сквозь воду, сливают остаток воды, снимают с «шапки» налет ила.
• Замешивают кладочный раствор и проверяют на жирность, как описано.

Как правило, одного вымучивания хватает. В прежние времена печники для состоятельных заказчиков банные печи клали именно на вымученной глине. И сейчас в промышленности глину жирят аналогичным способом.

Порядовка и сушка

Порядовка печи для бани приведена на рис. справа. Принцип кладки – , т.е. перевязка швов необходима только между рядами, а в рядах швы могут быть и неперевязанными. Первый ряд выкладывают на сухую на листе металла, уложенном на фундамент и накрытом листом базальтового картона 4-6 мм толщиной. Швы между шамотными кирпичами – 3 мм. Подтес уголков, где это необходимо, делают болгаркой с кругом по камню №№ 220-240. На 22 ряду условно показана засыпка каменки; здесь она заканчивается. Засыпку делают после сушки печи и разгонных топок. Сушат печь не менее 2-х недель при температуре 20-30 градусов, т.е. сооружать печь нужно в теплое время года. После сушки нужно не менее 4-5 разгонных топок высококачественным топливом (осиновые дрова или пеллеты), с промежутком в 12 час. Закладку топлива на первый разгон дают 4-5 кг, и постепенно увеличивают до максимальной. При перерыве в топке более недели нужна одна разгонная топка на треть загрузки, а после месяца простоя – 2-3 с увеличением загрузки от четверти до полной.

Видео: кирпичная банная печь

Беремся сами за металл

Теперь попробуем выбрать прототип для сварной самодельной печки. Чертежи некоторых хорошо зарекомендовавших себя конструкций приведены на рис.

Банная буржуйка

От известной эта отличается наличием лотка для камней и вымощенным на сухую, без раствора, шамотным кирпичом подом топки. На дужки по боками каменки (из 8-12 мм стального прутка) ставят при растопке ведро или выварку с водой. Греют ее не столько камни, сколько конвекционные потоки между экраном и телом печи. Это способствует созданию оптимального режима прогрева бани, а 20-л выварка за 30-40 мин нагревается, накрытая крышкой, до градусов 50. Вполне достаточно на двоих и еще на ребенка останется. Экран для банной буржуйки необходим еще более, чем для отопительной: лоток для камней нарушает путь циркуляции горячих газов в топке, и камни себе отбирают много тепла. Накладывать на экран теплоизоляцию при объеме бани, близком к предельному, нежелательно, он должен эффективно излучать ИК наружу. Поэтому в таком случае для печки нужно сделать ограждение. Годится банная буржуйка для совсем небольшой баньки, до 20 куб. м объемом. Фундамент для нее не нужен, может стоять просто на пласте базальтового картона. Высота прямого дымохода – 4-5 м, шибер не нужен. Тяга регулируется по сезону и погоде сдвижной заслонкой из полоски оцинковки, перекрывающей часть отверстий в дверце топки, но хотя бы 2 не должны перекрываться. Банную буржуйку можно топить в ходе помывки. Поддавать можно не более 0,25 л за раз с промежутком не менее 20 мин, иначе каменка выстынет и пойдет тяжелый пар. Квасом в маленькой баньке этого более чем достаточно.

Примечание: не наддавайте бутылочным магазинным квасом. Вместо хлебного дух такой, что хоть святых выноси. Скоро, наверное, и детей из порошковых концентратов начнут делать.

Без кирпича

Это – цельносварная из листа 4-6 мм печь для сауны небольшого размера, тоже до 20-25 куб. м. Конструкция проста и понятна из рисунка, нагревает парилку быстро, что есть хорошо. Но водогрейку пристроить некуда, что есть плохо. На люке каменки максимум ведро за час нагреется до градусов 40. Экранировать эту печь не нужно, а изолировать желательно. Большая часть тепла и так уходит в камни, экрану просто нечего отражать. Поэтому в такой простенькой печке необходимо и поддувало: вихря в топке нет, и КПД, у банных печей и так невысокий, выйдет совсем неважнецкий. Колосниковая решетка – из приваренных вдоль арматурин.

В футляре

Кирпичная печь в металлическом футляре из 3-4 мм стали годится уже и для сауны, и для русской бани в 30-40 кубов, которые она нагреет часа за 2. Поэтому в дымооборот можно встроить U-образный водогрейный регистр, за это время он выдаст в накопитель литров 40 50-градусной воды. Вполне достаточно на троих-четверых. Кладка – из шамота, печка бесфундаментная. Экран не нужен по описанным выше причинам, но ограждение необходимо – температура футляра более 100 градусов. До начала помывки и пропарки печь должна быть полностью протоплена; тепло держит около часа.

Из бочки

Эта печь по свойствам аналогична цельносварной для сауны. В нее точно так же сложно засунуть водогрейку. Но очень проста в исполнении и потому годится для дачи с банькой-сараюшкой до 15 кубов. Топить ее можно в ходе помывки/пропарки, но наддавать никак нельзя: ради простоты конструкции прочистной/загрузочный люк в каменке не предусмотрен. Поэтому при частом пользовании эта печка окажется недолговечной. Делают эту печку так: прямо на землю кладут бетонную плиту, или заливают бетоном мини-котлованчик. Затем из обычного красного кирпича выкладывают кубик; наверху в кладку вмуровывают арматурины, образующие решетку каменки. На этот постамент взгромождают металлическую бочку без днищ и футеруют изнутри шамотом на глине. Можно просто обмазать изнутри слоем очень густого (консистенции пластилина) жирного глиняного раствора в 50-60 мм. Шамотных кирпичей уйдет тоже немного, их ставят ложком стоймя. Напоследок верх бочки заваривают листом 2-4 мм стали с вваренным в него первым коленом дымохода – обрезком 100-мм трубы – и сауна готова.

Быстрая

Эта печь – тоже дачного, или для охотничьего домика, типа. Она изготовлена уже целиком из бочки и может быть установлена прямо на землю. Решетка каменки – из вваренных арматурин. Внутренняя футеровка – как у предыдущей. Печь разогревает баньку-каморку кубов на 10-12 за 15-20 мин. и так же быстро остывает. Поэтому рассчитана, без подтопки, на помывку одиночную с небольшой пропаркой, или наскоро вдвоем. Зато при такой скорости банных процедур нет опасности, что вода в котле закипит, и здесь он устроен по принципу титана, охватывающим дымоход. Емкость котла – 15-20 л, что одному-двоим хватит.

Видео: простая самодельная печь из металла для бани

О кирпичных футлярах

Можно встретить советы обкладывать металлические печи снаружи кирпичом, это якобы улучшает их свойства. На самом деле наружная футеровка ничего не улучшает, а только ухудшает. Металл печи, не имея возможности отдавать тепло, раскаляется до оранжевого и быстро прогорает даже при толщине 8-10 мм. А теплоотдача в каменку, хоть глухую, хоть проточную, почти не улучшается. Наружная же футеровка только не выпускает ИК, и такая печь дает чаще всего тяжелый пар.

Печка из трубы

Здесь на рисунке – печь для бани большого диаметра.

Куски 525-мм труб редко у кого валяются в хламе, но, буде таковой найдется, это находка:

• Не нужен фундамент, только жароизоляция от пола и стен.
• Греет баню до 35 кубов.
• Глубокая дважды прогреваемая глухая каменка позволяет наддавать в любой момент топки.
• Вытянутые вперед устье топки с поддувалом легко выходят в предбанник.
• Круглая в разрезе форма дает оптимальное сочетание излучения с конвекцией, почему такая печь и греет баню почти вдвое больше «буржуечной» при практически той же тепловой мощности.
• Лоток каменки в дымообороте без малейшей потери качеств печи охватывается U-образным водогрейным регистром.

Примечание: водогрейку нельзя располагать плашмя. Нужно немного наклонить поперек, чтобы патрубок подачи горячей воды был выше такового поступления обратки.

О водогрейных котлах

Не во всякую банную печку можно так просто встроить водогрейный контур. А греть воду для бани в кухне и таскать ведрами – нонсенс. И не всегда возможно, ведь банька-то может стоять и на отшибе. Но к любой банной печи можно пристроить кольцеобразный водогрейный котел, надев его на трубу дымохода. Степень и время нагрева при этом можно регулировать, передвигая котел вверх-вниз.

Из бросовых материалов, чтобы не осваивать и не заказывать сложные сварочно-жестяницкие работы, надежный и прочный котел хорошо получается из двух негодных ободьев автомобильных колес и отрезка трубы подходящего диаметра, см. рис. Лишние отверстия завариваются без особой аккуратности любыми подходящими кусками металла. К дымоходу котел прикрепляется за выступающие концы осевой трубы хомутами.

Покупные

При наличии достаточных средств купить печь в баню – не проблема. Моделей, как уже говорилось, предлагается множество. Ведущие мировые производители – Финляндия и Россия. Финны делают Helo, Kastor, Harvia, Narvi, Iki, Upo, Tulikivi и др. «Печным мерседесом» называют Kastor, и, надо сказать, денег «за звездочку» финны не берут. Из российских на рынке известны Термофор, Теплодар, Ермак, Инжкомцентр ВВД, Вулкан, Суховей, но особо отметить можно, во-первых, «Тройку». Это добротные, дорогие печи для состоятельных заказчиков или коммерческих банных заведений. В самой Финляндии в саунах можно частенько встретить «Тройки», которые, при равном качестве, надежности и долговечности гораздо дешевле мерседесов от печки. «Троек» выпускается широкий модельный ряд, см. рис., разной мощности и комплектации. Недостаток, и тот условный, всего один: большой, по сравнению с аналогами других производителей, вес. Установка «Тройки», рассчитанной на компанию, требует крепкого надежного фундамента и целой бригады рабочих.

Банные печи “Тройка”

Объясняется это тем, что фирма, не мудрствуя лукаво, добивается идеально-банной теплотехники «дубовым» способом: увеличением толщины материала и веса закладки камней. В «Тройках» требуемая по ТУ закладка может превышать 250 кг, а вся печь тянет более чем на тонну. В широком кругу потребителей давно популярны литые чугунные АТБ, см. рис. ниже, прекрасно себя зарекомендовавшие для небольших частных банек и доступные по цене. Из имеющихся в продаже моделей только у АТБ2 был замечен серьезный дефект: закипание воды в котле до прогрева каменки. Но народные умельцы быстро нашли выход: переворачивали крышку топки «рогами» вперед, противоположно штатной установке. При этом путь дымовых газов в теплообменнике сокращался, и ценой некоторого уменьшения КПД, что для нечасто топящейся бани несущественно, вода нагревалась как раз вовремя.

Но «крутить рога» печке нужно было до ее монтажа, т.к. уезжало назад от топки отверстие дымохода, и не ломать же тогда потолок, чердак и крышу? Поэтому вскоре придумали еще один способ: под ножки бака (он просто стоит на теле печи) подкладывали что-нибудь, чтобы его приподнять от топки. Этот способ регулировки температуры воды в котле применим почти ко всем моделям АТБ.

Походная баня

Походную баню придумали туристы. Но не те, которые туры в Таиланд покупают, а те, которые ходят где угодно в любое время года и в любую погоду. В Саянах во время весенней распутицы на днёвке в баньку ох как хочется… все тело ломит, а от грязи и за шиворотом хлюпает… Дело будет на мази, если есть рядом с ровным местом для палатки ложбинка с довольно крутыми стенками для костра. Затем – алюминиевые трубки от палаточного каркаса или станковых рюкзаков; зимой – от лыжных палок. Соединяют отрезки труб выстиранными в снегу носками, они так быстро просохнут, обвязанными шнурками от вибрамов. Осталось развести костер, завести конец трубы с наклоном вверх в палатку, а другой ее конец сунуть в пламя, но так, чтобы устье было в стороне от огня и в него поступал свежий воздух, см. рис.

Такая банька спасала не только от грязи и усталости. Автору известен случай, когда благодаря ей группа выжила в критической ситуации. Зимней ночью на палатку рухнуло дерево. Передвигаться после этого мог только один, но идти за подмогой не было и речи. Тогда он соорудил шалаш из лапника, перетащил туда товарищей, затем соорудил печку из костра с трубой, и топил ее, пока не прошел контрольный срок и не пришли спасатели. В больнице все потом провалялись от месяца до полугода, двое получили инвалидность – но все выжили. А без укрытия с обогревом при минус 15-20 замерзли бы за час-два.

А опосля баньки?

Был когда-то у автора знакомый – финн. А в Финляндии тогда был сухой закон, и доблестный представитель Скандинавии регулярно на выходные приезжал в Ленинград, чтобы там упиться вусмерть, в лежку, до зеленого змия. Однажды спохватился в начале запоя, решил завязать и попросил устроить ему баню. Русскую, с веником, от которого березовый дух до мозга костей проникает. Пропарившись как следует, сделал вывод: «А знаешь, ваша баня все-таки другая» – «Почему?» – «После вашей чаю хочется. Крепкого. С вареньем» – «А после вашей?» – «Водки. Много. Женщину. Редко». Впрочем, объясняется такое различие, скорее всего, не действительной разницей русской и финской бань, а индивидуальными особенностями Эйно и чередой его предыдущих загулов.

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Учет названных нюансов обеспечит:

• продолжительную аккумуляцию тепловых масс;
• прогрев бани и поднятие в ней температурного режима в короткий срок;
• высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Плюсы и минусы печей из металла

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

• малогабаритные конструкции, что актуально для небольших помещений;
• нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

• за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
• срок годности, напрямую зависящий от качества выполненной работы и материалов;
• отсутствие задымленности при растопке бани сырой древесиной;
• невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

• малые габариты конструкции исключают использование в просторных банных помещениях;
• быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
• высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Разновидности металлических печей

Существует 3 варианта:

1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

• электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
• дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
• газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Создание печей из металла своими руками

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

Колосник для печи

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

Важно помнить:

• зазор между печью и стеной не менее 1 м;
• на стену возле конструкции необходимо прикрепить фольгу;
• дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
• в месте стыка крыши и дымохода требуется сформировать узел прохода;
• конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

1. Подготовить схемы и необходимые инструменты.
2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

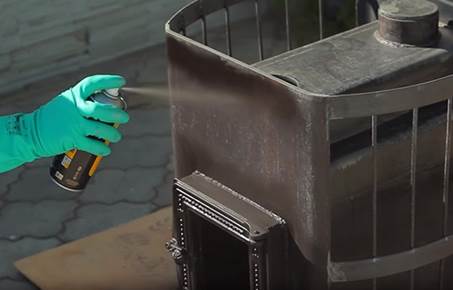

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.
Нанесение термоустойчивой эмали

Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

Наверное, нет ни одного владельца загородного жилья, который не хотел бы построить на своём участке настоящую русскую или финскую баню. Чтобы ожидания совпали с реальностью, необходимо тщательно продумать оборудование и компоновку сооружения. И обязательно надо правильно выбрать и установить печку, ведь именно она является сердцем любой парной. Конечно, можно купить готовый агрегат, однако позволит ли стандартная конструкция реализовать всё задуманное? Банную печь, которая будет полностью соответствовать всем запросам хозяина, лучше всего построить своими руками.

Самодельные печи для деревянной парной: достоинства и недостатки

Практически все существующие конструкции самодельных банных печей не уступают заводским агрегатам в плане внешнего вида, экономичности и производительности. К тому же они просты в обслуживании и долговечны.

Что же касается возможности сэкономить место в парной, то самодельную конструкцию можно вписать в существующее помещение более рационально. Хоть выбор типа печи и зависит преимущественно от особенностей использования (например, если баня двухэтажная, то печь может служить источником водяного отопления) и обустройства банных помещений, тем не менее можно выделить несколько общих требований:

1. Достаточная тепловая мощность и возможность её регулировки.
2. Безопасность эксплуатации.
3. Наличие дополнительных элементов для перенаправления конвекционных потоков.
4. Возможность регулировки температуры и влажности воздуха.

Все современные агрегаты для оборудования парилок можно разделить на два типа по материалу изготовления:

• печи-каменки из кирпича;
• металлические обогревающие приборы.

Чтобы подробнее разобраться в их рабочих характеристиках, рассмотрим подробнее каждый вариант.

Кирпичные печи для каркасной бани

Обожжённый кирпич издавна считается лучшим материалом для постройки банных печей. Даже сегодня, несмотря на наличие более простых и дешёвых вариантов, многие предпочитают именно кирпичное сооружение. И не столько за солидный и презентабельный внешний вид, сколько за способность создавать непередаваемую атмосферу домашнего тепла и уюта. Не менее важными являются и другие преимущества кирпичных теплогенераторов:

1. Высокая теплоаккумулирующая способность. Печь быстро прогревается и даже после полного прогорания топлива сохраняет тепло в течение 6–8 часов.
2. Возможность отапливать помещения любой площади. Банные печи могут иметь габариты, достаточные для обогрева сооружений с несколькими комнатами, включая парную, раздевалку и помещение для посиделок с друзьями.
3. При соблюдении правил эксплуатации кирпичная печь более безопасна, чем любой другой отопительный прибор с открытым пламенем.

Не лишена такая печь и недостатков, которыми придётся расплачиваться за уникальную атмосферу и комфорт. И, надо сказать, они не менее существенны, чем преимущества:

1. Сложность монтажа. Для строительства такой печи необходимы навыки кладки кирпича.
2. Более высокая стоимость. Чаще всего этот фактор обусловлен необходимостью покупать огнеупорные материалы и печное литьё.
3. Длительное время нагрева, поэтому нужно растапливать её заранее.
4. Большие размеры.

Как видите, кирпич - далеко не однозначный выбор для строительства банной печи. Тем не менее, если хочется обустроить не просто парилку, а полноценное место для отдыха и релаксации, то эта конструкция является оптимальной. К тому же её вполне реально построить своими руками, если воспользоваться порядовками и чертежами действующих печей.

Печи-каменки для бани из металла

Некоторые любители попариться считают металлическую печь в бане неприемлемой для использования. Тем не менее необходимо всерьёз рассматривать этот вариант, поскольку он имеет массу неоспоримых преимуществ:

1. Печь из металла компактна и может быть установлена в любом месте.
2. Монтаж занимает минимальное количество времени. При умении обращаться со сварочным аппаратом такую печь можно построить за несколько часов.
3. Невысокая стоимость. Для изготовления печи совсем необязательно покупать листовой металл. Можно использовать различные металлические ёмкости, обрезки труб, автомобильные диски и другой металлолом.
4. Мгновенная теплоотдача. Стальная печь начинает излучать тепло сразу же после растопки, и прогреет помещение в считаные минуты.

Если говорить о недостатках железных банных печей, то их немного. Насколько быстро она прогревается, настолько быстро она и остывает. Температура в помещении начнёт падать сразу же после того, как прогорят дрова. Конечно, несколько облегчить ситуацию способна массивная каменка, но даже с ней металлические печки не могут тягаться с кирпичными в плане теплоотдачи. Ещё одним недостатком является опасность обжечься о раскалённые стенки, хоть его легко устранить, установив защитный экран.

Лучшим вариантом, способным объединить все достоинства металлических и кирпичных банных печей, являются комбинированные (изготовленные из стали и облицованные красным кирпичом). При этом снижаются требования к герметичности кладочных швов, и отпадает необходимость в обустройстве массивного фундамента.

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

• скорость нагрева;
• особенности компоновки;
• способ нагрева каменки;
• используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования. Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха.

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры - 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Нередко банные печи оборудуют ещё и баком для воды. Его устанавливают преимущественно на задней части конструкции, пропуская через ёмкость дымоход. Благодаря нижнему подогреву и высокой температуре уходящих газов удаётся получить воду в количествах, достаточных не только для ополаскивания, но и для полноценных водных процедур в деревянной купели.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

Расчёты, схемы, чертежи

Некоторые мастера предпочитают строить банную печь «на глазок», аргументируя это простотой и нетребовательностью сооружения. Но от того, насколько правильно будет она спроектирована, зависит тепловой режим и качество пара (при желании в бане всегда можно поставить парогенератор). Например, при избыточной мощности воздух в парной нагреется очень быстро, но камни будут длительное время оставаться холодными. Если же производительности отопительного прибора будет недостаточно, то он постоянно будет перетапливаться, что быстро выведет его из строя.

Расчёт параметров банной печи ведут исходя из фактической кубатуры помещения. Чтобы определить объём парной умножают три величины - её длину, высоту и ширину. После этого вносят коррективы, связанные с особенностями конкретного строения. Так, для бань с голым срубом полученное значение надо увеличить в 1.5 раза, а на каждый неизолированный квадратный метр поверхности (окна, двери и т. д.) к объёму помещения добавляют 1.2 м 3 . Например, фактический объём необшитого строения размером 2х2х3 м с окном (1х1 м9 и стеклянной дверью (1х2 м(принимают равным V= 2х2х3х1.5+1.2+2.4=21.6 м 3 .

Опытные печники рассчитывают мощность печи исходя из того, что на каждый кубический метр фактического объёма парной потребуется 1 кВт энергии. Так, в нашем случае подойдёт 20-кВт отопительный прибор. Для расчёта размеров его топки полученную мощность умножают на 2. Например, в рассмотренном выше примере потребуется топочная часть объёмом 40 литров. Что же касается линейных размеров, то высота камеры сжигания должна составлять не более 2/3, а глубина - не менее 2,5 от её ширины.

Фотогалерея: проекты дровяных банных печек

Порядовки малой банной печи помогут провести правильный рассчёт материала Металлические печи-каменки могут быть с различным расположением водогреющего бака Чертёж печи для бани из стали нужно сделать максимально подробным Порядовки печи с открытой каменкой значительно упростят процесс кладки Вертикальная банная печь отлично впишется в маленькое помещение Для бани можно использовать трубы любого диаметра Размер печи для парной заивист от площади бани Дымозод можно располагать и сбоку

Материалы и инструмент

Для того чтобы соорудить кирпичную печь, понадобятся:

• красный и огнеупорный кирпич;
• глина;
• песок;
• поддувальная дверца;
• топочная дверца;
• колосники;
• прочистные дверцы;
• асбоцементная плита;
• камни.

Поскольку кирпичная печь требует прочного основания, необходимо залить железобетонный фундамент. Для этого дополнительно подготавливают цемент и щебень, а также металлическую сетку или арматурные пруты.

Банную печь можно сложить как из кирпича, так и из камня, используя куски весом от 1 до 5 кг. Подойдёт для этих целей бут, гранит или гладыш, а вот кремень использовать не стоит - при нагревании он растрескивается на части.

В работе вам понадобятся традиционные инструменты печника или каменщика:

• кельма;
• молоток-кирка;
• уровень пузырьковый или лазерный;
• шнур-причалка;
• отвес;
• угольник строительный 40х40 см
• трамбовка;
• штукатурное правило;
• ёмкости для раствора и сыпучих материалов.

Для подрезки кирпича можно использовать болгарку с кругом по камню. Это позволит выполнять кладку более аккуратно, чем при работе молотком-киркой.

Если вашим выбором является металлическая печь, то подготовьте:

• листовую сталь толщиной 1 и 5 мм (лучше использовать жаростойкие сорта);
• колосниковую решётку;
• металлический уголок с полкой 40–50 мм.

Дверцы можно изготовить из того же металла или использовать покупные, навесив их на петли и щеколды. В качестве дымохода можно взять стальную трубу диаметром не менее 100 мм. Её длина должна быть не менее 4 м - это позволит обеспечить хорошую тягу. К слову, металлический дымоход можно использовать и для каменной печи.

Что же касается инструментов, то для постройки металлической каменки понадобятся:

• сварочный трансформатор или инвертор;
• угловая шлифовальная машина;
• зачистной и отрезной круг по металлу;
• электрическая дрель с комплектом свёрл;
• рулетка;
• чертилка.

Если конструкция банной печи включает в себя бак для нагрева воды, то дополнительно следует позаботиться об отрезке трубы большого диаметра, резьбе и кранах, которые могут понадобиться для обустройства системы горячего водоснабжения.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба - возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать - соорудить прочное, надёжное основание.

Для строительства фундамента:

Если планируется устанавливать металлическую печь с последующей обкладкой красным кирпичом или камнем, то размеры фундамента обязательно должны учитывать размеры конечного сооружения.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина - она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

Для получения качественного раствора глину очищают от примесей и тщательно разминают. После этого её в течение суток замачивают в холодной воде.

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости - это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Пошаговая инструкция кладки стен печи для сауны из кирпича своими руками

Конструкция добротной и простой «холодной» каменки отличается от других кирпичных печей незначительно. Топка выкладывается из шамота или другого огнеупорного материала, под ней обустраивается зольник. В перекрытии между рабочей камерой и поддувалом находится колосниковая решётка, необходимая для подачи воздуха в зону горения.

Отличия касаются лишь обустройства каменки. Она может быть установлена «по-белому» или «по-чёрному». В первом случае камни укладываются поверх металлической плиты, в то время как в печах второго типа каменка контактирует непосредственно с огнём, в результате чего они намного быстрее прогревают помещение и обеспечивают более горячий и сухой пар (при желании в бане можно использовать парообразователь).

Чертежи и порядовки одной из таких печей дают полное представление о её внутреннем строении и особенностях газохода.

Правильно выложить стены поможет следующая инструкция:

1. Подготовленный фундамент укрывают рубероидом, после чего насухо выкладывают «цокольный» или нулевой ряд. Он выполняется всплошную из красного кирпича. От того, насколько ровным будет основание, зависит внешний вид банной печи, поэтому следует постоянно контролировать как уровень сооружения, так и его геометрические параметры.
2. Первым и вторым рядом закладывают форму печи и конфигурацию ниш под зольником и каменкой. Их советуют делать из противопожарного красного кирпича.
3. Поверх второго ряда укладывают асбоцементный лист размером 550х650х10 мм. Он будет образовывать днище зольника.
4. В третьем ряду такую же плиту устанавливают с другой стороны, под топкой.
5. Четвёртым рядом выкладывают нишу под каменкой и закладывают основание топочной камеры. Под и стенки выполняют из шамотного кирпича, после чего устанавливают колосниковую решётку.
6. Пятым рядом наращивают топочную камеру и выполняют частичное перекрытие днища каменки. Небольшой проём в её нижней части понадобится для стекания излишков воды.
7. В седьмом ряду укладывают слой камней и монтируют топочную дверцу. Для этого в ушки, отлитые на её рамке, продевают отрезки стальной проволоки. Затем чугунную деталь устанавливают на место и фиксируют при помощи кирпичей, подпорок и т. д. Перед тем как выполнить следующий ряд, проволоку распрямляют и укладывают в швы.
8. В восьмом ряду выкладывают канал, соединяющий топку с внутренним пространством каменки. Благодаря ему раскалённые газы будут направляться к камням.
9. Перед укладкой девятого ряда устанавливают горизонтальную задвижку прямого газохода.
10. В десятом ряду монтируют вертикальную заслонку, посредством которой каменку можно изолировать от печной трубы. Это позволит направлять поток газов в дымоход по кратчайшему пути. Здесь же выкладывают остаток камней, после чего из стального листа толщиной 1 мм изготавливают крышку каменки.
11. Топочную камеру перекрывают чугунной плитой. В качестве уплотнения используют асбестовый шнур либо базальтовый картон.
12. Одиннадцатым и двенадцатым рядом заканчивают наращивать массив печи, подготавливая основание под печную трубу.

Колосники не закрепляются, поэтому чтобы обеспечить их устойчивое положение в кирпичах нижнего ряда прорезают пазы.

После того как печь будет сложена, устанавливают бачок для воды и печную трубу.

Устройство небольшой железной печи-каменки

Если есть даже самый минимальный опыт сварочных работ, металлическую банную печь можно соорудить всего за один день. Небольшие размеры (длина, высота и ширина этой модели равняются 900х800х600 мм) позволяют установить каменку даже в самой малогабаритной парилке.

Изготовление печки ведут поэтапно:

Банную печь устанавливают на место и наполняют камнями, стараясь уложить их как можно плотнее. После этого, ориентируясь на высоту каменки, из металла толщиной 1 мм изготавливают верхнюю крышку. Печь можно топить сразу же после присоединения дымохода.

Видео: как сварить металлическую банную печь с котлом

Как обложить стальную конструкцию полым кирпичом: постройка комбинированной печи

При необходимости металлическую каменку можно обложить камнем или полым красным кирпичом. Благодаря увеличенной аккумулирующей способности, тепло от печи будет исходить намного дольше, что особенно важно для устройств с каменкой, оборудованной «по-чёрному». Решение, облачить печь в кирпичную оболочку, принимают ещё на этапе проектирования, поскольку увеличенные размеры сооружения требуют необходимых припусков при обустройстве фундамента. В процессе работы следует придерживаться следующих советов:

1. Для кладки используют только жаростойкий раствор - натуральный из глины или термостойкую печную смесь заводского изготовления.
2. Расстояние от кирпичной кладки до металлических стенок должно быть не менее 100 мм. Воздушный зазор защитит оболочку от действия высокой температуры и даст возможность сохранять тепло на несколько часов дольше.
3. В нижней и верхней части бочков оставляются продухи - специальные проёмы, благодаря которым значительно увеличивается интенсивность конвекции.
4. Внешний футляр можно делать как всплошную, так и кладкой кирпичей в шахматном порядке.

Для того чтобы сэкономить материал, кирпич можно укладывать не плашмя, а на ребро. Конечно, теплоёмкость такого кожуха будет ниже. К слову, перевести печь в разряд более «холодных» можно и установкой внешних экранов из металлических листов. Они не позволят обжечься о раскалённые стенки и усилят конвекционный теплообмен.

Другие элементы конструкции

Установить печь на место недостаточно. Функционировать она будет только при наличии хорошей тяги, которую обеспечит правильно построенный дымоход. Кроме того, в настоящей бане должен быть не только сухой пар, но и достаточное количество горячей воды. Для этого печь оборудуют баком для её нагрева.

Монтаж дымохода (печной трубы) в русской бане

Его конструкция полностью зависит от того, для какой печи он предназначается. Так, массивный кирпичный агрегат нуждается в трубе с увеличенным проходным сечением, в то время как тягу в небольшом отопительном приборе обеспечит даже дымоход диаметром 100 мм. При расчёте печной трубы специалисты рекомендуют отталкиваться от размеров поддувального проёма, принимая её сечение равным 1/2 площади окна для подачи воздуха.

Толщина стенок дымохода, как и сечение внутреннего канала, не должна быть меньше половины кирпича. В процессе строительства используют два типа раствора - глиняный для наращивания массива трубы в помещении и цементный либо известковый - для работы снаружи. Благодаря последнему, кладочные швы не будут разрушаться под воздействием влаги.

Хоть к установке дымохода для банной печи и предъявляются более лояльные требования, чем к отопительным приборам жилых построек, он должен возвышаться над уровнем крыши как минимум на 0,5 м.

Печь можно оборудовать металлической или асбестовой трубой. Важно при этом её нижнюю часть сделать жаростойкой, для чего на расстоянии не менее 1 м устанавливают толстостенный стальной или чугунный отрезок.

Установка бочки для горячей воды (жидкостного теплообменника)

Банную печь можно оборудовать водонагревающим баком открытого или закрытого типа. Если постройка подключена к водопроводу, то лучше установить герметичную ёмкость, обязательно оборудовав её защитным клапаном, настроенным на срабатывание при превышении давления в системе на 3–4 атм. В противном случае наполнять водонагреватель придётся вручную, через проём в его верхней части.

Печка для бани своими руками изготовляется в том случае, когда устройства промышленного производства чем-то не устраивают домовладельца. Дело всё в том, что для бани характерно создание уникального микроклимата, так как в ней поддерживается строго определенный показатель влажности и температуры в зависимости от типа парилки. Парная же может при этом иметь самую разнообразную конфигурацию, размеры и расположение полок. В результате приобретённые в магазине печи не всегда качественно протапливают её, и приходится изготавливать необходимую конструкцию самостоятельно.

Требования к самодельным печам для бани

Самодельные банные печи в любом случае должны отвечать определенным требованиям. Так, например, они должны быть абсолютно безопасны в пожарном отношении. Особенно это важно, когда железная печка для бани, изготовленная своими руками, устанавливается в помещениях со стенами из дерева. При этом они должны поддерживать комфортный уровень температуры в вашей бане.

Кроме того, существуют и чисто технические моменты, которые должна выдерживать любая печь. Во-первых, по общему требованию банного искусства для образования лёгкого и приятного пара необходимо, чтобы камни в печи нагрелись до 200-700 °C. Для этого необходимо правильно обустраивать в неё топку и дымоход.

Если печь для бани правильно сварить или выложить, она будет поддерживать во время парения и мытья температуру у пола в 40-45 °C и под полоком 90-100 °C. Такой жар позволит парильщику долгое время находиться в помещении бани без всякого ущерба для своего здоровья. При этом жар должен в печи держаться как минимум 3 часа с момента окончания подачи в неё топлива.

Во-вторых, в неё обязательно должна быть устроена эффективная система отведения угарного газа, дыма и иных продуктов сгорания. В противном случае вместо получения удовольствия парильщикам грозит серьёзный вред здоровью, и даже смерть от удушья. Вентиляционная система и дымоход могут быть при этом как естественными, так и работающими с помощью нагнетателя.

В-третьих, необходимо правильно выбрать место для установки печи. Так, например, установка печки в бане, сложенной своими руками, производится исключительно на специально возведённый ранее фундамент. Это защищает баню от пожара и позволяет построить для её стен и иных конструктивных элементов более лёгкую фундаментную конструкцию.

Металлическая сварная печь также должна быть установлена в соответствии с особенными требованиями, так, в целях защиты здания от пожара она иногда обкладывается кирпичом. В том же случае, когда это невозможно сделать, необходимо установить её на некотором удалении от стен, на пол под ней положить толстый лист асбеста.

Оптимальные технические параметры самодельных банных печей

Изготовленная своими руками, должна соответствовать и некоторым оптимальным техническим параметрам. Например, она должна иметь достаточно высокую теплоотдачу мощность, так как при помощи нее прогреваются воздух и камни для парогенерации в парилке, а кроме этого, еще и воздух в смежных помещениях. Для нормального функционирования банного комплекса мощность печки должна составлять минимум 28 кВт.

Конструкция печи должна быть приспособлена под то помещение, в котором она будет размещаться. Например, существуют конструкции с открытыми и закрытыми каменками, а также целые парогенераторы, которые для своего размещения требуют помещения большой площади.

Большинство технических параметров печей напрямую влияют на расход топлива и, соответственно, на плату за него.

Кроме того, все самодельные печи необходимо конструировать и собирать с учётом характеристик пола или же фундамента как печи, в случае ее строительства, так и всего здания. Дело в том, что если вы, например, сварите массивную металлическую печь, то пол бани может её просто не выдержать, а ведь необходимо ещё учитывать также и вес топлива, загружаемого в неё.

Таким образом, собираясь самостоятельно изготовить печку для парной, вам нужно будет первым делом произвести расчеты и выяснить, можно ли вашу конструкцию в принципе разместить в бане. Далее необходимо составить схему строительства или, что лучше, проект. Придерживаясь их, вы сможете оптимальным образом обустроить вашу баню, обеспечив эффективное её отопление.

Виды печей для бань

Собираясь изготовить такое устройство, как своими руками, чертежи для этого стоит подбирать с учётом того материала, из которого вы планируете её изготовить, а также вида топлива, при помощи которого вы собираетесь отапливать баню. В настоящее время популярны следующие конструкции:

• металлические;
• кирпичные.

В зависимости от используемого типа топлива печи для банного комплекса можно разделить на несколько категорий:

• печи, работающие на дровах и угле;
• печи, работающие с использованием в качестве топлива газа;
• электрические печи для бани.

Если вы знаете, как сварить печку для бани своими руками, вы должны также иметь представление и о плюсах данной конструкции.

Например, печи из металла устойчивы даже к серьёзным механическим повреждениям, быстро нагреваются и имеют долгий срок эксплуатации. При этом из металлических печей наиболее востребованы чугунные изделия, так как они не деформируются под воздействием жара и долго держать тепло. В быту же чаще всего они изготовляются из нержавеющей стали толщиной не менее 5 мм.

Недостатком же печей из металла является их большая пожароопасность, так как при высоких температурах металл раскаляется, и при попадании на него горючего материала возможно возгорание. Каменные печки от такого недостатка избавлены, но они дороги, боятся механических повреждений, да и не каждый печник сейчас их может сложить.

Что же касается топлива, то большинство печей для загородных бань питается дровами. При этом используются не только сами дрова, но древесные отходы и пеллеты. К достоинствам подобных систем относится: экономичность, низкая стоимость топлива, независимость от электропроводки и газопровода.

Также стоит отметить и такое обстоятельство, как неповторимая атмосфера, создающаяся во время отдыха. К минусам же дровяных печей относятся следующие моменты: долгий прогрев помещений и самой печи, необходимость часто чистить дымоход, а также обязанность владельца бани всегда держать и пополнять запас дров.

В свою очередь, могут работать полностью в автоматическом режиме, без участия человека. Начинают они работать с момента включения электричества или же зажигания газа в топке. В результате парилка подготовляется для парения буквально за 10-15 минут. При этом данные виды банных печей нуждаются в обустройстве качественной и эффективной вентиляции. Кроме того специалисты банного дела отмечают тот факт, газ будет стоить дороже дров, а электричество дешевле.

Изготовление самодельной металлической печи

Печка в баню своими руками из железа изготовляется в соответствии с типовыми чертежами, которые можно достаточно легко найти в Интернете. Для начала вам нужно будет подобрать необходимый для производства работ материал и инструмент. При этом практически все операции по сбору печи вы будете производить с помощью сварочного аппарата и угловой шлифовальной машины.

Что же касается материала, то вам понадобится металлический лист, желательно хромированный, толщиной не менее 5 мм. Он пойдёт на зольник. На каркас печи можно использовать такой лист и одновременно металлический уголок, толщиной 3-5 мм.

Для изготовления топки и дна водяного бака придётся приготовить материал потолще – 7-10 мм. Нужны также будут металлические трубы разного диаметра для обустройства дымохода и системы трубопроводов печи. А вот дверцы для топки нужно будет приобрести уже готовые в магазине строительных и бытовых товаров. Лучше всего, если они будут изготовлены из чугуна, но в случае необходимости их можно и сварить самому из остатков толстостенного трубопровода.

Также можно купить и сетку для камней, но в любом случае фитинги и запорная арматура, а также колосники придётся приобретать, так как изготовить данные элементы самостоятельно не удастся. Стоят они недорого, поэтому купить их вы сможете достаточно легко.

После того, как материал будет подготовлен, можно приступать к сбору печи. Для этого берут чертёж и на его основании начинают при помощи УШМ вырезать заготовки и сваривать их вместе. При этом особое внимание стоит уделить сборке дымохода и топки как наиболее ответственным участкам всей конструкции.

Отдельно стоит отметить то обстоятельство, что когда встает вопрос о том, как сделать печку в баню своими руками, всегда интересуются, нужно ли металлическую конструкцию обкладывать кирпичами? Против такого решения выступает возможный перерасход топлива, ведь печи, кроме металла, придётся прогревать и кирпич. Однако всё может быть компенсировано прекрасным внешним видом вашей парной и уникальным микроклиматом, образующемся в помещении от нагретого кирпича.

Самодельная каменная печь

Вторым популярным вариантом отопления бани, наряду с изделиями из металла, является каменная печь. Дело в том, что печка каменка для бани, сложенная своими руками, формирует уникальный русский дизайн в помещении парной. Кроме того, каменная печь формирует качественный жар и воздух, находящийся в помещении бани, и поэтому не будет иметь каких-либо посторонних запахов и включений.

Строительство подобной отопительной системы начинается с закладки фундамента. Обычно котлован под него вырывают глубиной в 70 см, при этом его дно выстилают смесью песка и щебня. Потом добавляют битый кирпич, проливают водой и укладывают после её высыхания арматуру, после чего происходит заливка котлована бетоном.

При этом до начала заливки монтируют опалубку, выступающую на 15 см над грунтом. После окончания процедуры заливки она удаляется, и в вашем распоряжении оказывается готовый фундамент. Его бока в целях гидроизоляции промазываются несколькими слоями гудрона, а свободное пространство между его стенами и грунтом засыпается мелким гравием и крупнозернистым песком.

Печка для бани из кирпича, сложенная своими руками, – довольно сложное сооружение, поэтому, если у вас нет навыков кладки печей, то стоит поручить выполнение подобной работы опытному печнику . В том же случае, когда ваших знаний вполне достаточно для кладки данного сооружения, вам необходимо будет начать кладку стен печи. При этом следует руководствоваться заранее подготовленной схемой, которую можно отыскать в Интернете.

При выкладывании кладки в массив стены монтируются дверцы для каменки и топки. Через них печь будет загружаться топливом, и можно будет подавать воду на каменку. Далее устанавливается над топочным отделением колосниковая решётка, имеющая зазоры по 5 мм с каждой стороны с учётом теплового расширения. Над каменкой также устанавливается заранее подготовленный бак для хранения воды, его можно приобрести готовым, а можно сварить самостоятельно из толстостенного металла.

В любом случае кладку нужно начинать вести от дверки для того, чтобы её хорошо укрепить в стенном массиве. Работая, постоянно проверяйте ровность кладки с помощью уровня и отвеса. Дело в том, что для создания прочной конструкции кладка должна быть идеально ровной, а вертикальный шов между кирпичами должен перекрываться кирпичами следующего ряда.

Существует несколько элементов каменных печей обязательных для выполнения. Так это камера для накаливания камней, дымоход, а также отделение для хранения дров или топливник. Каждый из элементов печи имеет свои нюансы в выкладке. Так, например, между котлом и стенками печи в обязательном порядке оставляют зазор для быстрого прохождения горячих газов и нагрева воды. Также зазор в тринадцать сантиметров должен иметься между обрешёткой крыши и трубой во избежание пожара.

Особое внимание нужно будет уделить обустройству дымохода, так как в том случае, когда он устроен неправильно, в помещении бани может оставаться угарный газ. В результате парильщики могут получить отравление или даже погибнуть во время принятия банных процедур.

Выкладка печи завершается отделочными работами. Для этого можно её оштукатурить, а можно оставить стенку как есть, в естественном виде, просто покрыв кирпич жаростойким лаком. В результате вы получите оригинальный дизайн интерьера вашего парного помещения.

На протяжении многих столетий баня в России считалась едва ли не самым главным атрибутом и в городах, и в глухих таежных поселениях. Наши предки настолько любили попариться, что даже в своей заграничной поездке во Францию Петр I распорядился построить хотя бы временную баню – прямо на берегу Сены. С того часа и в дизайне, и в интерьере парной многое изменилось, но осталось то, что не исчезнет и с тысячелетиями: в настоящей русской бане тепло должно быть мягким, но достаточно ощутимым, а пар – густым и обволакивающим.

Все это напрямую зависит от выбранной в баню печи. А потому еще перед возведением самой парной специалисты советуют сначала пересмотреть чертежи печей для бани и подобрать наиболее оптимальный вариант.

Банная печь, подключенная к баку с водой

Конструктивные особенности банных печей

Банные печи «по-черному» и «по-белому»

Издавна в русских банях использовать только печи «по-черному» - их отличие от второго вида только в том, что дымохода у них нет. Это только современную печку «по-белому», с дымоходом, растопить можно прямо в процессе мытья - достаточно только изредка подкладывать топливо. И температуру в парной с помощью такой печи регулировать легко.

А вот в более архаичном варианте еще перед банными процедурами печь и все помещение хорошо разогревалось, огонь тушился, а сама баня – тщательно проветривалась. И только после этого в ней можно париться и мыться.И что интересно, и в наши дни есть немало поклонников банных печей «по-черному»: говорят, что жар печи и аромат прокопченных дымом стен по-своему очарователен, а сам дым ко всему под корень уничтожает и плесень, и гниль. А потому бани «по-черному» действительно стояли столетиями.

Конструкции печей по распределению конвективного воздуха

Современные проекты печей для бани имеют самые разные системы распределения конвективного воздуха. В основном, это – специальные кожухи для эффективного прогрева камней и относительно небольшого нагрева наружных стен печи, благодаря чему такая последняя считается более безопасной в эксплуатации.

С другой стороны, прекрасно борется с так называемым «лучистым теплом» - малоприятным инфракрасным излучением раскаленного докрасна металлического корпуса - каменная обкладка, которая может просто обрамлять печь, а может и выступать полноценным экраном для корпуса. Из отечественных это печи-сетки «Саяна», «Термофор» и «Имболк», облицовка которых из талькохлорита.

Подборка чертежей популярных конструкций

В силу своей конструкции печь для бани чертежи имеет совершенно другие, чем традиционные печи для обогрева дома. Неспроста их еще называют каменками – в них оборудован специальный карман для нагрева груды камней, благодаря чему такие печи протапливаются достаточно быстро, а теплоемкость их высока.

Чертежи кирпичных печей для бани

Если говорить о материале печи, то издавна в русских банях использовалась массивная кирпичная кладка на глиняном растворе. И даже сегодня многие поклонники пара и веника предпочитают только этот вид печей – ведь именно они лучше всего подходят для получения сухого пара.

В зависимости от своей конструкции банные печи бывают колосниковой и бесколосниковой топки. Бесколосниковая более проста в обслуживании и экономична, а потому просто идеальна для бережного расходования дров. Зато колосниковая топка, с отдельным поддувалом, создает достаточно мощное высокотемпературное пламя, благодаря которому воздух в парилке и каменная закладка разогревается так быстро, насколько это необходимо.

И просто незаменимыми колосниковые печи для тех, у кого в запасе есть только сырые или свежезаготовленные дрова, а вот бесколосниковые печи куда более требовательны к качеству имеющегося топлива.

Популярные варианты металлических печей

Но проще, конечно, купить готовую стальную или чугунную печь-каменку, уже снабженную «аккумулятором тепла». А представляют собой обычные каменки металлическую решетчатую емкость с камнями над топкой и водогрейным баком на 30 л в верхней части.

Изготавливаются металлические печи-каменки обычно из листового железа толщиной в 4-5 мм. Обычно к ним приваривается еще и бак для воды – его можно расположить как вокруг дымохода, так и с любой стороны печи. А вот для засыпки камней уже организовывается специальная открытая камера. К слову, такие печи могут работать на абсолютно любом топливе.

Как вы можете заметить, все чертежи имеют такие общие элементы: короб и топливник, который представляет собой стальную коробку с горловиной около 60 мм, предназначенную для насадки каменки. Делают топивник из крепкой высококачественной стали, толщина которой не менее, чем 5 мм. В комплекте – две задвижки, решетка поддувала и решетка каменки. Решетку каменки нужно варить из стальных стержней 20 мм диаметром так, чтобы расстояние между ними получилось 5 см и они свободно устанавливались на опорах. А решетку поддувала делать нужно из 8 мм стальных стержней – она тоже должна быть съемной.

Каменка же для печи традиционно изготовляется из стали, толщина которой не превышает 3 мм – она должна свободно насаживаться на горловину топики. А вот дверцы в саму каменку делать со стороны, обращенной в парную.

Что же касается металлических газовых печей, они состоят из корпуса и специального термостата, который и регулирует мощность агрегата. Кроме того, в них обязательно должно быть в наличии устройство, обеспечивающее безопасность такой печи.

А вот для небольшой семейной бани неплохо подходит и закрытая – она очень компактна и достаточно проста в изготовлении. Правда, теплоемкость ее оставляет желать лучшего, что, в принципе, легко исправить за счет полной кирпичной облицовки. Открытая же печь отличается от нее только наличием каменки.

Но в любом случае металлические печи обязательно выкладываются красным огнеупорным кирпичом, который нужно выкладывать от колосниковой решетки на ребро. Не докладывается только лицевая сторона печи, а на остальные три стороны кладку нужно делать всего в полкирпича. Закреплять их следует проволочными скрепами в 3 мм диаметром.

А уже после того, как вы выберете подходящий проект или чертеж, изучайте в соответствующем разделе нашего сайта то, как понравившуюся печь построить своими руками.
