Как изготовить банную печь. Схемы конструкций печей для бани, описание устройства печей. Конструкции печей для бани: общие моменты и различия для разных типов

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.


Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Плюсы и минусы печей из металла

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Разновидности металлических печей

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

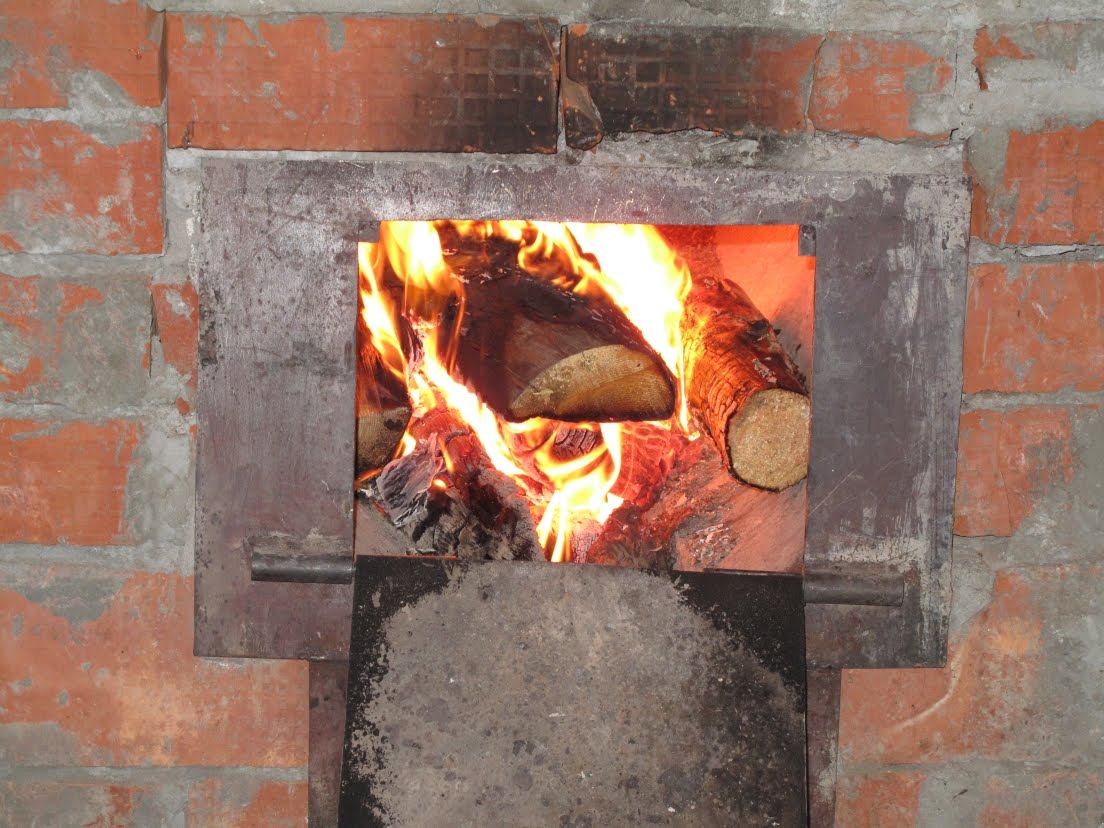

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Создание печей из металла своими руками

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

Колосник для печи

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.


Фундамент под металлическую банную печь

Важно помнить:

  • зазор между печью и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

  1. Подготовить схемы и необходимые инструменты.
  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.
  • Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

    Заключительная отделка

    Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.

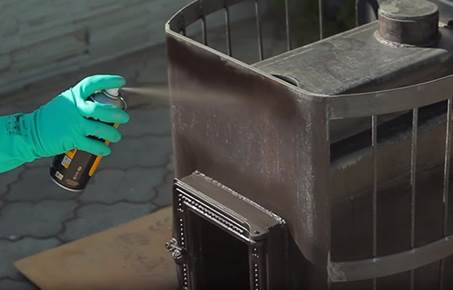

    Нанесение термоустойчивой эмали

    Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

    Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

    Конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

    Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

    В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

    Из кирпича

    Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м 3 парилки требуется 20-30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

    Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента - от 1 до 5 кг. Не пытайтесь строить из кремния - от нагревания тот просто лопнет.

    В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

    Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

    Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

    На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона , желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

    Отметим некоторые моменты:

    1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
    2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
    3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
    4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход ,
    5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

    Видео: кладка каменки 3x3,5 кирпича

    Чертежи


    Металлическая печка


    В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

    Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

    Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие - топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

    Корпус должен быть полностью проварен - сварка прихватками здесь не подходит.

    Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

    Видео: изготовление металлической печи для бани поэтапно

    Чертежи и схемы металлических печей

    Возможно, вы уже выстроили самостоятельно или только планируете это сделать. В таком случае знать, как делаются железные печи для бани своими руками просто необходимо. по некоторым параметрам превосходят упомянутые нагреватели, но найти хорошего мастера и договориться за сносную цену довольно сложно.

    Взвешиваем все за и против

    Невозможно сделать правильный выбор, не обдумав всех подводных камней. Положительные стороны:

    • Простота монтажа. Обычно установка сводится к выбору места и . В некоторых случаях топка находится в комнате отдыха или предбаннике, тогда необходимо предусмотреть соответствующий проем в перегородке.
    • Простота обслуживания и ремонта. Почистить такую конструкцию значительно легче, чем кирпичную.
    • Удобство установки бака для подогрева воды.
    • Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы развить ту температуру, которую металлическая печь наберет за 1 час.
    • Доступность материалов для самостоятельной сборки.
    • Возможность творческого подхода. Собрать конструкцию можно такого вида, который будет лучше подходить под общий интерьер.

    Минусами такой конструкции являются:

    • Сложность создания условий пара настоящей русской бани.
    • Сильный разогрев самого агрегата, что может привести к ожогам.
    • Быстрое остывание. Если вы планируете пребывание в бане на протяжении нескольких часов, тогда ее периодически нужно будет подтапливать.
    • Высокая пожароопасность при неправильном монтаже.
    Обратите внимание! Для того чтобы было легче выполнять сборку и последующий монтаж, перед началом работ хорошо было бы подготовить примерные чертежи всей конструкции.

    Отдельный фундамент

    Какой бы вариант вы ни решили использовать, важно, чтобы под печь был заложен отдельный фундамент. Делается это для того, чтобы снизить нагрузку на лаги, а также предотвратить возможность возгорания напольного покрытия и впоследствии всей бани.

    Обратите внимание! Можно установить приобретенную металлическую печь и без фундамента, но самодельная конструкция, обычно, имеет немалый вес, поэтому лучше под нее сделать мощное основание.

    Основание должно быть рассчитано еще на этапе проектирования. Это очень важно, ведь в случае использования свайного фундамента желательно разместить дополнительный опорный элемент под нагревателем. Когда все строение готово, это будет сделать невозможно. Но из каждой ситуации есть выход и можно изготовить бетонную подпорку. Для этого понадобится следующее:

    • Точно под местом расположения печи выкапывается яма глубиной в 50 см. Ее размеры должны превышать длину и ширину печки на 5-10 см.
    • На дно укладывается слой песка в 10 см. Он хорошо трамбуется, после этого смачивается водой. После высыхания досыпается необходимое количество и снова трамбуется.
    • Изготавливается металлическая обрешетка и укладывается на подставки из кирпичей. При большой высоте решеток понадобится две (более 80 см). Можно до определенного уровня сделать бетонное основание, а остальное доложить кирпичом.
    • Из доски сбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
    • Внутрь заливается раствор и хорошо утрамбовывается. Лучше делать это при помощи вибратора, чтобы заполнить все щели и полости.
    • Поднять фундамент необходимо на несколько сантиметров выше уровня чистового пола.
    • Сверху укладывается гидроизоляция из рубероида или бикроста, чтобы отсечь попадание влаги к печи и внутрь помещения.
    Обратите внимание! В местностях, где высокая подвижность грунта или очень неустойчивый верхний слой, углубляться необходимо ниже уровня промерзания. Только в таком случае удастся обеспечить требуемый упор.

    Печь из автомобильных дисков

    Этот вариант является одним из самых простых в изготовлении. Из составляющих понадобится 4 диска от грузовика КамАЗ (если в планах есть монтаж бака для воды, то необходимо будет еще 2 диска) и листовой металл толщиной в 8 мм.

    • Листовой металл вырезается по диаметру отверстия диска. В середине делается окошко с размером 20x30 см. Привариваются металлические прутья диаметром в 12 мм через каждый см. Они будут служить колосниками. Затем эта деталь фиксируется к одному из торцов обода.
    • Второй диск с одной стороны закрывается точно таким же образом. Но в крышке необходимо изготовить отверстие под переходник для дымохода.
    • Два диска соединяются между собой. Необходимо следить, чтобы шов был без раковин, это необходимо для обеспечения хорошей тяги.
    • При помощи болгарки или плазменного резака вырезается дверца для загрузки дров. Ее размеры могут быть 20x30 см.
    • Делаются импровизированные петли из арматуры, которую загибают крючками и гаек. Можно использовать готовые решения для сварных изделий. Заслонка устанавливается на свое место. Изготавливается запорный механизм.
    • Снизу фиксируется еще один диск, он будет служить в роли поддувала. В нем изготавливается отверстие 15x30 см. Такого же размера изготавливается ящик для сборки золы. Он будет находиться как раз под колосниками, поэтому прогоревшие угли будут падать в него, его достаточно просто будет вытрусить в ведро.
    • Сверху крепится диск, который будет служить емкостью для камней. Его торцы можно не закрывать заглушками.
    • Для того чтобы изготовить бак для воды, две основы для колес свариваются между собой. Их торцы закрываются листовым металлом. В середине делается два отверстия и в них вставляется гильза. По внутреннему диаметру она должна быть больше дымохода, чтобы его свободно можно было пропустить.
    • В стенку бака вваривается патрубок на 1/2 "с резьбой для крана. Его можно установить непосредственно на конструкцию или через металлический шланг вывести и смонтировать на стену.
    • Для заливки жидкости можно закрепить еще один патрубок для подвода шланга. Есть другой вариант – в верхнем торце делается небольшая дверца.
    Обратите внимание! Для парилок на одного человека можно изготовить еще меньший по габаритам вариант. Для него понадобятся диски от «Волги». Принцип будет точно таким, как описан выше.

    Для того чтобы собрать такой вариант, из материала понадобится труба с внешним диаметром в 50 см (длина желательно не меньше 70 см), лучше, если толщина стенки будет 8 мм. Дополнительно нужен листовой металл 8 мм и кругляк диаметром в 10-12 мм.

    • Чтобы было легче представлять рабочий процесс, необходимо знать, что в итоге труба будет располагаться в горизонтальном положении.
    • От одного из краев берется отступ в 10-15 см. Делается вырез размером 20x35 см. С внутренней стороны приваривается колосник из отрезков арматуры. Вместо этого можно приобрести чугунный и сделать вырез четко под него. В таком случае он будет съемным, что облегчит чистку печи.
    • По диагонали от установленной решетки с отступом в 5 см от края делается отверстие под трубу для дымохода. Она вставляется и хорошо проваривается.
    • Торец, который ближе к трубе, закрывается при помощи листового материала. Верхняя часть вырезается по форме окружности, а нижняя так и остается прямоугольной, она будет служить подставкой.
    • Второй торец закрывается точно таким же образом.
    • Если планируется, что подкидывать дрова можно будет из самой парилки, тогда достаточно вырезать окошко размерами 20x33 см и закрепить дверцу по принципу, как описано в предыдущем варианте. Когда отверстие топки должно выходить в комнату отдыха, тогда необходимо сделать дополнительный выступ. Для этого замеряется ширина перестенка. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они навариваются вокруг вырезанного отверстия в торце, и к ним фиксируется дверца.
    • Под колосником приваривается емкость с размером в 35x25x15 см. В листе, который закрывает торец трубы, вырезается отверстие размером 25x15 см, оно необходимо, чтобы в него установить совок для сбора золы. Тяга будет зависеть от того, насколько он выдвинут.
    • Из листового материала изготавливается емкость 40x20x50 см. Она приваривается к задней части печки и будет служить для нагрева воды. В верхнем торце бака предусматривается дверца для заливки воды. В нижней части врезается патрубок с резьбой на 1/2 " для крана.
    • Для того чтобы уложить сверху камни, необходимо подготовить конструкцию, которая напоминает ящик без дна. Его размеры 20x40x20 см. При этом торцевые стенки должны повторять контур окружности, чтобы лечь впритык.
    Обратите внимание! Если в семье есть дети, то всю конструкцию можно интересно декорировать. Например, ее можно сделать похожей на небольшой поезд. Для этого под топкой приваривается отбойник, как у настоящего локомотива, а по бокам круглые заготовки для колес.

    В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

    • Из листового металла в 8 мм вырезаются заготовки. Пять размером 60x40 см, еще две – 40x40 см.
    • К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40x40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
    • Следующим шагом будет крепление еще одной боковой стенки.
    • С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3x3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
    • В ней делается вырез 20x30. На него наваривается готовый колосник или делается из круглой арматуры.
    • Закрепляется и проваривается верхняя часть конструкции.
    • На расстоянии 5-7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
    • Монтируется лицевая стенка. В ней делается вырез 20x20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20x10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
    • Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
    • Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.
    Обратите внимание! Лучше, чтобы каменка не закрывала пространство вокруг трубы. Дело в том, что камни хорошо сохраняются температуру, а это увеличивает скорость прогорания швов.

    Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

    • Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери. Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
    • Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора. Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
    • Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
    • Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
    • Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.
    Обратите внимание! Обязательно устанавливайте внутри градусник и песочные часы. Это позволит вам контролировать максимальную температуру и время, проведенное в середине. Если не следить за этим, то можно получить тепловой удар, последствия которого бывают очень печальными.

    Нам очень интересно знать, как у вас получилось реализовать свой проект. Делитесь своими решениями, а также ссылками на фотографии в комментариях.

    Видео

    В этом видео показано, как сделать хорошую печь для бани из трубы:

    Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

    Банная печь из металла: актуальность темы

    С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

    Современные металлические печи: особенности конструкции

    Наиболее простая модель самодельной металлической печи - так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

    Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

    Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

    Фото банных печей из металла

    Разновидности банных печей из металла

    Особенности конструкции: 3 типа банных печей

    Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

    • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
    • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
    • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

    Вид топлива: 3 типа банных печей

    В соответствии с используемым видом топлива также различают несколько видов банных печей:

    • Дровяные печи - наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
    • Электрические печи - еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
    • Газовые металлические печи для бани - наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

    Банные печи из металла: преимущества и недостатки

    Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

    Печь горячего типа - вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

    Печь холодного типа - идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

    Достоинства банных печей из металла

    Подводя итог, отметим следующие достоинства:

    • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
    • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
    • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
    • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей - огромное количество чертежей можно найти в интернете и специализированных журналах.

    Недостатки банных печей из металла

    • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
    • Неспособность отапливать большие помещения;
    • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
    • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

    Форма банной печи: на что обратить внимание?

    Несмотря на то, что на первый взгляд кажется, что форма печи - несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

    Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать - это доказанный факт.

    Изготовление металлической печи для бани: поиск возможных вариантов

    За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

    Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход - в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

    Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

    Изготовление металлической печи своими руками: пошаговая инструкция

    Необходимые материалы и инструменты

    • Листовая сталь толщиной от 8 мм;
    • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр - 500-600 мм;
    • Пруток, толщина которого составляет 10 мм;
    • Колосник;
    • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
    • Водный кран;
    • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 - для бака, а оставшиеся 50 см - для изготовления второстепенных деталей;
    • Из инструментов потребуются болгарка и сварочный аппарат.

    Руководство по изготовлению печного агрегата

    На данном этапе вам потребуется большой отрезок трубы.

    Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды - необходимо приоткрыть дверцу.

    В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника - для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

    Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

    С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

    В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

    Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

    Установка банной печи: на что обратить внимание?

    • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
    • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

    • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
    • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

    По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

    Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани - не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция - не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

    Какой русский человек не любит баню, кроме того, многие делают ее сами. Можно изготовить и печь для бани своими руками из металла. Стоит отметить, что это не особо сложное дело, однако оно потребует некоторых знаний относительно нюансов. Необходимо, чтобы печь выполняла достаточно много функций: это и разогрев, и поддержание температуры, и, конечно же, доставление эстетического удовольствия. Первое, что требуется сделать, это подготовить необходимый инструмент с материалами.

    Материалы для строительства

    Прежде чем ответить на вопрос относительно того, как сварить печь для бани, необходимо подумать о материале, из которого она будет изготавливаться. Каменщики профессионалы для печи используют кирпич, поскольку он является идеальным материалом, сочетающим в себе удобство и надежность.

    Однако стоит заметить, что достаточно мало таких мастеров, которые могли бы сделать печь из данного материала. Да и цена за работу в данном случае будет немаленькой. Если же за дело берется непрофессионал, в результате получается печь, которая либо плохо греется, либо рассыпается, либо дымит.

    Остается один вариант: делать печи из металла, поскольку такую конструкцию сможет изготовить каждый.

    Инструментарий, необходимый для работы

    Как только материал определен, следует переходить к подготовке инструмента. Поскольку печь для бани планируется из металла, то инструмент потребуется для работы с данным материалом. В случае если печь планируется из кирпича с металлом, то необходимо учесть и данный фактор при подготовке инструментов.

    Каждая печь не может обойтись без трубы, поэтому ее следует подготовить заранее. Ее диаметр должен быть таким, чтобы обеспечить необходимую тягу. В дополнение к этому нужно подготовить несколько металлических листов для дна, крышки, основания каменки, бака и топки.

    Список необходимых инструментов включает:

    • аппарат для сварки;
    • электроды необходимой марки, которая бы соответствовала толщине металла и мощности аппарата;
    • болгарка.

    Кроме того, как и при любых строительных работах, необходимо позаботиться о средствах защиты: маске, одежде из брезента или любой подобной ткани, максимально закрывающей ноги обуви, перчатках из резины.

    Теперь можно переходить к подготовительным работам и изготовлению печи согласно составленному проекту. Конструкций существует довольно много, поэтому каждый старается подобрать ту, которая будет под силу именно ему.

    Печка для бани из трубы

    Особое распространение получили самодельные железные печи для бани, изготовленные из трубы, то есть ее кусков. Однако стоит заметить, что труба должна обязательно соответствовать определенным требованиям: стенки — не менее 0,1 см, диаметр — от 50 см и отличное качество самого металла.

    На трубе не должно быть коррозийных участков.

    При наличии заготовки размером 150 см можно переходить к изготовлению печи, подготовив предварительно чертежи. Сам процесс состоит из нескольких этапов.

    Подготовительные работы

    Приготовленную трубу необходимо разделить на две части, одна из которых несколько больше другой. Одна часть будет использоваться для бака, другая — для печи. Участок, который будет использоваться для бака, должен составлять 60 см.

    Далее изготавливается емкость для воды. Сама конструкция планируется вертикального типа с баком для воды сверху. Участок с торцевой части, который предназначен для дна, заваривается металлическим листом. Через дно проходит дымоход, диаметр которого должен быть 12-15 см. Необходимо приварить трубу к самому баку, для этого делается отверстие и в него вставляется труба. Стоит помнить, что отверстие необходимо вырезать к одному из краев, но не по центру.

    Другой торец закрывается металлической крышкой, на которую необходимо приварить ручки с целью открывания. Они необходимы для того, чтобы в бак можно было заливать воду. Что касается верхней части дымохода, она, как правило, делается из кирпича. Для обеспечения лучшего контакта с металлическим участком край трубы, расположенный сверху, необходимо приварить к плоскому участку. Между пластиной и верхом бака должно быть расстояние не менее 35 см. У бака должен присутствовать кран, предназначенный для слива жидкости, для этого нужно вварить часть трубы с одной из сторон.

    Как делается каменка, поддувало и топка

    Для начала необходимо знать, что каждая из перечисленных частей печи должна иметь отдельную дверцу, поэтому спереди конструкции вырезается 3 отверстия: 30х20 см — для каменки, 125х30 см — для топки и 20х50 см — для поддувала.

    Все их можно сделать из одного и того же материала — металлических листов. Придется приобрести колосник в магазине, для того чтобы установить его под поддувалом. Крепеж его осуществляется в заранее приготовленные отверстия в металлической пластине размером 1,2 см.

    Другая пластина — это основание каменки. Размещается она над топкой, в середине вырезается отверстие, в которое в последующем помещается решетка, изготовленная из уголков или прутков.

    Кроме того, прежде чем укладывать камни, необходимо очень внимательно подойти к их выбору, поскольку включения при нагреве могут привести к отравлению. Идеальным вариантом являются камни с гладкой поверхностью, без включений. Как правило, они имеют темно-серый или черный цвет. Что касается диаметра, то он особого значения не имеет.

    Установка печи и пожарная безопасность

    Железная печь обладает главным плюсом — весит она не так много. Однако есть некоторые условия, которые необходимо соблюсти перед установкой. Главное, это подготовка основания, размеры которого, как правило, составляют 70х70х20 см. В качестве фундамента выступает кирпич, кладка которого осуществляется на глиняную смесь. Необходимо выложить два ряда по обычной технологии и дождаться высыхания. После этого можно устанавливать печь.

    Прежде чем устанавливать печь, нужно позаботиться о правилах относительно пожарной безопасности. Когда речь идет о металлической печи, их необходимо учитывать особенно, поскольку велика вероятность возгорания.

    Если дом сооружен из дерева, то самодельная металлическая печь для бани устанавливается не менее чем на 20 см от стены, однако это касается конструкции, которая обложена кирпичом, если же она только из металла, то расстояние увеличивается еще на 80 см.

    Решить проблему может теплоизолирующий слой либо отражатели, установленные на стену. Еще одним выходом является перегородка из кирпича между баней и предбанником, что значительно улучшит условия обслуживания и эксплуатации печи.

    Корпус печи из колесных дисков

    Среди любителей самодельных печей особой популярностью пользуется корпус, изготовленный из дисков. Такая железная печь делается несложно, однако, что касается основания, то его все же лучше сделать из кирпича.

    Для изготовления такой печи потребуется: большие колесные диски (4 шт.), толстые металлические листы, труба для дымохода, прутья из металла, жаропрочный кирпич и цемент.

    Изготавливаем емкость для воды, топку и каменку

    Для воды используются сваренные между собой диски (2 шт.). Для этого потребуются только ободки от них. К заготовке, исполняющей роль днища, приваривается металлический лист. Вырезаем небольшое отверстие соответствующего диаметра и вставляем туда трубу. Кран планируется установить сбоку бака. Необходим он для того, чтобы можно было сливать воду.

    Сверху необходимо также приварить металлический лист. Банная печь должна получиться герметичной. Чтобы это проверить, ее нужно наполнить водой. Если в каких-то местах образовались капли, необходимо вылить воду и проварить бак в местах протечки.

    После повторной проверки, в случае если бак герметичен, можно переходить к его монтажу.

    Осталось 2 диска. Они-то и пойдут на топку и на каменку. Соединив их как в предыдущем случае, поставив друг на друга, свариваем их вместе. В середину получившегося цилиндра вваривается решетка, на которую будут укладываться камни — это и есть каменка. Спереди конструкции вырезается и делается дверка.

    Что касается фундамента, он в данном случае будет довольно мощным, поскольку его нижняя часть изготавливается из кирпича, залитого цементным раствором. Чтобы придать фундаменту жесткости, лучше всего использовать армированное основание.

    После того как основание окончательно высохнет, производится кладка части печи из кирпича. Для этого используется раствор, приготовленный на глине. Верхний слой также лучше сделать из красного кирпича. После этого выкладывается поддувальная полость с монтажом колосника над ним и устанавливается дверца. Топка же делается с использованием этого же кирпича. Дверку необходимо заранее приобрести и прикрепить аналогично случаю с поддувалом.

    Устойчивость конструкции можно придать прутьями из металла, которые закругляются кверху. Крепление системы осуществляется к кирпичам трубы, точнее, верхней ее части. Более подробно узнать о том, как самому сварить печь для бани, можно, посмотрев видео, расположенное чуть ниже.

    Стоит заметить, что перечисленные виды печей считаются самыми популярными и удобными для того, чтобы изготовить их самостоятельно.
