Присоединение систем отопления к тепловой сети. Присоединение системы отопления зависимое или независимое

Значительную долю в жилом фонде страны продолжают составлять здания с устаревшими инженерными коммуникациями. Абонентские установки в 4-5-этажных зданиях, как правило, подключены к тепловым сетям по зависимой схеме.

В зависимых схемах теплоснабжения теплоноситель из тепловой сети поступает непосредственно в отопительные установки потребителей, в независимых - в промежуточный теплообменник, установленный в тепловом пункте, где он нагревает вторичный теплоноситель, циркулирующий во внутридомовом контуре, т.е. установки потребителей гидравлически изолированы от тепловой сети.

Зависимая схема присоединения проще по конструкции и в обслуживании за счет исключения многих конструктивных элементов (теплообменников, циркуляционных насосов, автоматики).

Однако зависимая схема теплоснабжения имеет существенный недостаток - наличие «перетопов» в зданиях в начале и конце отопительного периода, когда температура наружного воздуха не опускается ниже нуля градусов. Чем это обусловлено?

В отопительный период регулирование тепловой нагрузки потребителей производится теплоснабжающей организацией по качественному принципу (чем ниже температура наружного воздуха, тем горячее подается теплоноситель (сетевая вода) в систему отопления при постоянном его расходе). При значениях температуры наружного воздуха, близких к 0 °С, температуру прямой сетевой воды необходимо понизить и поддерживать на уровне 30-35 °С. Этого будет достаточно для обеспечения комфортной температуры в отапливаемых зданиях. Однако в реальности такого снижения добиться не удается из-за необходимости постоянного подогрева воды не только для отопления, но и для горячего водоснабжения, для чего теплоснабжающей организации приходится поддерживать температуру сетевой воды на уровне 70-75 °С. В свою очередь, поддержание такой температуры в подающей линии теплосети в осеннее-весенние периоды года приводит к избыточному тепловыделению радиаторов отопления в зданиях, вызывает дискомфорт у населения и, как следствие этого, потерю теплоты через открытые форточки и фрамуги окон.

По статистическим данным зимы в России становятся теплее, продолжительность периода с положительными температурами наружного воздуха увеличивается, а значит, и увеличиваются потери тепла с «перетопами».

При переходе на независимую схему теплоснабжения появляется возможность регулирования температуры вторичного теплоносителя, поступающего в радиаторы отопления, в соответствии с температурой наружного воздуха. По оценкам специалистов величина экономии тепловой энергии при переходе на независимую схему теплоснабжения может составить от 10 до 40%.

Еще одним преимуществом независимых систем является то, что исключается возможность проникновения загрязняющих веществ - шлама (ржавчины, отложений и т.п.) в сетевую воду из отопительных приборов абонентов. Попадание шлама в обратную сетевую воду чревато загрязнением котельных установок и выходом их из строя.

Независимые системы применяются преимущественно в крупных городах, имеющих абонентов с разнородной тепловой нагрузкой и при значительной протяженности тепловой сети, - в целях повышения надежности теплоснабжения.

Когда давление в тепловой сети в статических условиях превышает допустимый уровень давлений в абонентских установках, применение независимых схем присоединения систем отопления абонентов к тепловым сетям является обязательным независимо от структуры, конфигурации, размеров системы централизованного теплоснабжения.

Если разделение контуров теплоносителей при независимой схеме происходит на ЦТП, то распределительные сети (внутриквартальные и внутренние сети систем отопления) работают в щадящем температурном режиме (не больше 95 °С), и появляется возможность использования гибких пластиковых распределительных трубопроводов с повышенным сроком службы.

Переход на независимую схему теплоснабжения целесообразно совмещать с одновременной установкой домовых приборов учета тепловой энергии. При устранении «перетопов» счета жителям за потребленное тепло уменьшатся, что снизит величину дотаций из бюджета на оплату коммунальных услуг малообеспеченным гражданам.

В ряде регионов данное мероприятие включено в программы по реконструкции систем теплоснабжения. Однако массово данное мероприятие не применяется из-за значительных капитальных вложений.

Применение данного метода регламентируется СНиП 41-02-2003 «Тепловые сети», Правилами технической эксплуатации тепловых установок, Распоряжением Правительства РФ от 28.08.2003 №1234-Р «Об энергетической стратегии России на период до 2020 года»*.

Резюме:

При переводе на независимую схему:

  • снижаются «перетопы» потребителей в осенний и весенний периоды, потребитель получает необходимое количество тепла;
  • повышается качество теплоснабжения потребителей, снижаются затраты на водоподготовку;
  • снижается стоимость услуг по теплоснабжению;
  • улучшается качество теплоносителя;
  • снижаются выбросы в атмосферу газов и тепла от котельных.

Способами внедрения данной технологии могут быть как коммерческое финансирование, так и инвестиционный проект по планированию энергетического развития региона, города, поселения.

*СНиП 41-02-2003 «Тепловые сети» приняты и введены в действие с 1 сентября 2003 г. постановлением Госстроя России от 24.06.2003 г. № 110 взамен СНиП 2.04.07-86;
«Правила технической эксплуатации тепловых установок»,утв. приказом Минэнерго РФ от 24 марта 2003 г. №115;
Распоряжение Правительства РФ от 28.08.2003 №1234-Р «Об энергетической стратегии России на период до 2020 года».
(Данные нормативные документы можно посмотреть на портале РосТепло. ru -

Система отопления в доме – едва ли не самая главная в жизнеобеспечении и достижении необходимой степени комфорта для жильцов. Без приемлемой температуры в доме никто не будет жить или чувствовать себя уютно, поэтому главная задача отопительной системы – обеспечить тепловой комфорт проживающих в доме жильцов. Неважно, подключен ли дом к центральному отоплению или имеет это автономная отопительная система – схемы отопления реализуются как зависимая и независимая. Сегодня независимая система отопления более популярна, но нужно знать, почему, чтобы обеспечить более эффективную и бесперебойную подачу тепла в радиаторы во всех помещениях. Сравним обе этих схемы, чтобы сделать соответствующие выводы.

Зависимая схема отопления в доме

Работа такой схемы присоединения систем отопления к тепловым магистралям реализуется прямо или со станцией смешения, роль которой может выполнять коллектор. При непосредственном подключении теплоносителя к дому горячая жидкость, поступающая из всех труб отопления в доме, перемешивается прямо в котел отопления с теплоносителем, поступающим из обратки. Нужно понимать, что общая температура теплоносителя в этом варианте зависит не только от работы котла, но и от общей протяженности теплосетей, схемы подключения радиаторов и многих других факторов.

Из котла смешанный из труб подачи и обратки теплоноситель снова подается в радиаторы при помощи насосов или водоструйных элеваторов. Чтобы не ограничивать работу котла по температуре (а это особенно важно при большой длине трубопроводов), в теплоноситель добавляют жидкость с более низкой температурой, не позволяя горячей воде на определенных участках достигнуть точки кипения. Оптимальная температура жидкости в случае смешивания горячей и добавленной холодной жидкости – 70-80 0 С. Вода такой температуры и подается в радиаторы квартир и помещений.


Непосредственное или прямое подключение применяется в теплосетях с низкой температурой теплоносителя с двухконтурной системой и термостатами, установленными на радиаторах. В этих тепловых сетях значения температуры теплоносителя не меняются целый год. Контрольные приборы в таких теплосетях показывают необходимость потребителей в тепловой энергии, которая зависит от сезона, поэтому подача тепла регулируется автоматически при помощи электронных приборов, регулирующих подачу теплоносителя изменением мощности насосов.

Регулировка зависимой схемы теплоснабжения возможна только количеством горячей и холодной воды, которая будет смешиваться в котле. Циркулировать теплоноситель может как принудительно, так и естественным путем, из-за разницы давлений жидкости на отрезках подключения к узлам внешней отопительной системы. Таем самым определяется легкость в монтаже и обслуживании с узлом смешения теплоносителя в составе.


Себестоимость зависимой схемы намного ниже независимого подключения из-за неприменения многих узлов, деталей и отдельных конструктивных систем. Зависимое отопление дома будет оптимальным выбором, если система отопления вместе с трубопроводом и отопительными приборами имеет возможность сравнять гидравлическое давление в магистрали до давления теплоносителя на внешнем магистральном трубопроводе.

Плюсы и минусы зависимой схемы подключения отопления

Достоинства:

  1. Монтаж, эксплуатация и обслуживание зависимого отопления быстро окупаются за счет минимального комплекта составляющих и их простого устройства;

Недостатки:

  1. Нельзя организовать регулировку температуры в отдельных помещениях;
  2. Применение в схеме только конкретного комплекта аппаратуры и деталей, которые подходят по техническим параметрам отопительной станции. Это способность выдержать высокое давление в трубах и магистрали, а также возможность переносить гидроудары при пуске системы;
  3. Регулярная очистка магистрали и тепловой аппаратуры от минеральных отложений и наносов, присутствующих в теплоносителе, защита от воздействия кислорода на те же элементы и узлы, чтобы не допустить коррозии металла;
  4. Высокое энергопотребление оборудования.

Независимое присоединение отопления

При монтаже отопительной системы по независимой схеме подключение узлов и элементов тепловой магистрали делается таким образом, чтобы теплоноситель в котле отопления сначала нагрелся до 130 0 С-150 0 С, а затем, пройдя через теплообменники, направился к магистрали с основным потоком теплоносителя. Основной поток нагретой жидкости циркулирует в замкнутом отопительном контуре, и с добавляемым потоком нагретой жидкости не смешивается.


В тепловой станции устанавливается циркуляционный насос, который обеспечивает необходимое давление в магистрали. Энергосберегающая независимая схема отопления использует автоматические регуляторы температуры, насосы с регулировкой скорости вращения ротора, контрольные расходомеры тепла. Надежность независимая схема присоединения системы отопления обеспечивает себе использованием оригинального проекта для каждой схемы отопления, замкнутым циклом оборота теплоносителя с функцией переключения любого из потребителей на другие источники подачи тепла при аварии или ремонте. При таком устройстве теплосети крайне сложно вывести из строя всю магистраль.

Применяется независимое присоединение при недопустимости превышения критических значений гидравлического давления в магистрали по условиям прочности системных элементов и узлов. Главное условие надежной и бесперебойной работы схемы – давление теплоносителя во внешней тепловой магистрали должно быть больше давления в магистрали внутренней. При выполнении этого условия независимое отопление является наиболее надежной схемой.

Также независимое подключение позволяет поддерживать циркуляцию нагретого теплоносителя в случае аварий или ремонтных работ в течение времени, достаточного для устранения причин поломки или проведения профилактических работ. То есть, потребители в любом случае не останутся без тепла в доме. Гидравлическое давление в трубах теплосети при независимом присоединении поддерживается отдельно от наружных конструкций отопительной системы.

В открытых тепловых системах независимая схема подключения используется для повышения качества теплоносителя, поступающего из котлов. Сама схема подключения организована таким образом, что горячий теплоноситель не перетекает сразу по радиаторам или батареям отопления, а попадает в отстойники.

Плюсы и минусы независимой схемы подключения отопления

Достоинства:

  1. Глубокая регулировка температуры во всех отапливаемых помещениях возможна благодаря изолированности теплоносителя от котла системы отопления и постоянной поддержке требуемого давления в теплоцентрали;
  2. Химический состав теплоносителя можно изменять по своему усмотрению;
  3. Энергосбережение благодаря независимой схеме достигает 40%;
  4. Теплоотдача радиаторов будет максимально эффективной даже при значительном удалении отапливаемых помещений друг от друга, от тепловой станции, при большой протяженности тепловой магистрали или при разбросе точек приема тепла;
  5. Надежность;
  6. Улучшение качества теплоносителя и, как следствие, качества ГВС.

Недостатки:

  1. Большие расходы на монтаж и обслуживание отопительных приборов и систем;
  2. Трудозатратный и дорогой ремонт.

По любой схеме имеют одну особенность: в них котлы ГВС подключаются к теплоцентрали реализацией трех вариантов. Это параллельное, последовательное и смешанное подключение. Чтобы выбрать подходящий и оптимальный вариант, необходимо учитывать соотношение нагрузки для отопительной системы дома, и нагрузки на ГВС. Соотношение рассчитывается согласно графику температур при централизованном регулировании отдачи тепла в магистраль, который принят при расчете тепла по показаниям абонентских тепловых счетчиков.


В современных системах отопления зависимое подключение практически не используется из-за неэффективности и затратности содержания, поэтому независимое подключение отопления становится актуальным и лидирующим, несмотря на высокие первоначальные затраты при монтаже и пуско-наладке. При переходе на независимую схему изредка используется комбинированная схема подключения индивидуального теплового пункта (ИТП), в которой работают и зависимая, и независимая схемы присоединения отопления.

Энергонезависимость и выбор схемы отопления

Отопительные системы делятся на энергозависимые и энергонезависимые. При подключении электричества к системе отопления появляется больше возможностей в регулировке, контроле и усилении эффекта теплоотдачи магистрали и радиаторов. Для сравнения самых простых функций разных вариантов котлов ниже приведены два наиболее распространенных требования:

  1. Энергонезависимые газовые приборы используют ручной розжиг подручными средствами или при помощи пьезоэлемента. Пламя в горелке регулируется механическим термоэлементом. При превышении заданного значения температуры главная горелка прекращает работу, но работает поддерживающий фитиль;
  2. В энергозависимых котлах после отключения электричества газ перекрывается. Основная горелка разжигается электрическим импульсом, которого может и не быть в аварийных ситуациях. Также подключение к электросети необходимо для включения вентилятора наддува.

В местности с частыми аварийными ситуациями и отключением с электроэнергии лучше пользоваться энергонезависимым газовым или твердотопливным котлом, чтобы обеспечить постоянную подачу тепла в систему отопления дома.

Важно: Хотя и сегодня отопление по зависимой схеме присоединения организовать не составит труда, нужно помнить, что это – самая неэффективная схема, которая потребует не только единовременных затрат, но и постоянного ухода за оборудованием и контроля за параметрами системы.


Недостаток этого решения очевиден: такие котлы работают постоянно, поэтому они неэкономичны. А в случае с газовым котлом поддержание пламени в фитиле забирает до 20% всего газового объема, затрачиваемого на отопление.

Еще один минус такой схемы с газовым котлом – это оборудование без подключения к электросети не может контролировать температуру на улице с целью управления нагревом теплоносителя в зависимости от показаний наружного термостата. Поэтому организовать раздельное управление, длительно программирование и регулировку температуры в отдельно взятых помещениях не получится.

Безусловно, жизнь в своем доме имеет огромное количество преимуществ по сравнению с проживанием в квартире многоквартирного жилого дома: чистый воздух, отсутствие постоянно гремящих или надоедливых соседей, возможность создания всевозможного дизайна и интерьера, причем как внутреннего, так и внешнего. Большое значение при строительстве дома имеет правильно подобранная система отопления, в основе которой может быть как независимая, так и зависимая схема теплоснабжения. Что это такое и чем они отличаются - в нашей статье.

Принципиальное отличие двух схем

В первую очередь необходимо разобраться, что представляет собой независимая система отопления. Наверняка многие из вас подумают, что подобный блок представляется собой систему, которая способна функционировать без обеспечения ее электропитанием. Однако это не совсем так. Зависимая система отопления работает от централизованной магистрали, тогда как независимая, соответственно, функционирует за счет индивидуальных ресурсов.

Кроме этого, зависимая схема теплоснабжения в полном объеме подчинена источнику обеспечения ее энергоресурсами. Она представляет собой нагревательный котел, трубопроводный конур и систему радиаторов, которые совмещены с тепловой магистралью. Теплоноситель, в качестве которого, как правило, выступает горячая вода, в непрерывном режиме функционирует по системе, создавая в доме необходимые температурные условия. Такая обогревательная установка не позволяет осуществлять регулировку воды на подводе, а также домовладельцы вынуждены ждать окончания отопительного сезона, чтобы установка перестала функционировать. Подобная система отопления практикуется в подавляющем большинстве квартир вторичного жилого фонда, за исключением тех, где установлено индивидуальное отопление.

В новостройках в основном применяется автономная система отопления, что дает возможность жильцам самостоятельно определять температуру теплоносителя, время и окончание отопительного сезона.

Основные характеристики независимой обогревательной системы

Независимая схема присоединения системы отопления работает автономно и не зависит от централизованных энергоресурсов. Безусловно, установка подобного обогревательного узла обойдется в несколько раз дороже, чем устройство зависимого блока, но вместе с тем он обладает рядом преимуществ:

  1. Использование технической воды в бытовых целях.
  2. Несмотря на то, что приобретение и монтаж комплектующих, расходных материалов и функционального оборудования обойдется вам не так уж и дешево, экономия будет ощущаться на расходе топливных ресурсов.
  3. Возможность регулировки и создания комфортных температурных условий для проживания.
  4. Зависимая и независимая система теплоснабжения также отличается видом теплоносителя. В первом случае по магистрали циркулирует техническая вода, в которой присутствуют всевозможные примести (песок, соли и т.п.), которые со временем забивают контур, препятствуя полноценном перемещению теплоносителя. А это, в свою очередь, приводит к понижению температурного режима внутри отапливаемого помещения. Тогда как в случае с независимым обогревательным блоком, домовладелец может с легкостью использовать в качестве теплоносителя очищенную воду. Это позволит не только предупредить закупорку тепловой магистрали, но и продлить эксплуатационный срок функционального оборудования, используемого для устройства подобного блока.
  5. Существует еще одно различие этих двух вариантов обогрева дома. Так, абсолютно все котельные, посредством которых обеспечивается централизованное отопление, работают за счет электричества и, как только происходят сбои в электропитании, вода в контуре начинает остывать. В свою же очередь независимая система обогрева может полноценно функционировать и без электроэнергетических ресурсов. Можно купить нагревательный элемент, работающий на твердых видах топлива. Такой агрегат представляет собой металлическую емкость, оборудованную терморегулятором и механическими регулировочными приборами. Этот вариант нагревательного блока позволит избежать привязки к централизованной газопроводной магистрали. Но вместе с тем существуют еще и некоторые сложности в использования оборудования подобного плана. Так, время от времени возникает необходимость в загрузке топливного сырья в поддувало. Поэтому с целью упрощения задачи опытные специалисты рекомендуют делать бункера и транспортеры, посредством которых осуществляется подача топливных материалов. В качестве энергоресурсов можно использовать деревянные спилы, ведь без электроэнергии, к сожалению, вам не удастся запустить транспортер.

В этом, собственно, и вся разница зависимой и независимой системы теплоснабжения. И если вы проживаете в большом частном доме то, наверняка оцените преимущества последнего способа обогрева жилья.

ВИДЕО: Разбор схемы отопления

Разновидности котлов

Правильно подобранный и установленный нагревательный котел - залог эффективно работающей отопительной системы!

Как правило, выбор нагревательного прибора основывается на специфике использования того или иного вида топлива. Встречаются также комбинированные варианты, позволяющие использовать два или три вида топлива в зависимости от его наличия и доступности.

Функционирующие на газу

Наиболее простой и популярный вариант для устройства отопительной системе частного дома. Во-первых, по сравнению с другими энергетическими ресурсами, газ является наиболее безопасным и выгодным. Во-вторых, подобное оборудование представляет собой автоматную установку, не требующую постоянного присутствия человека. Нужно только один раз настроить агрегат и можно на долгое время о нем вообще забыть.

Без централизованного газоснабжения такой агрегат долго не проработает. Крайне сложно и экономически нецелесообразно с завидной регулярностью менять баллоны, наполненные газом, для обеспечения полноценного обогрева помещения.

Электрокотлы

Такие модели подходят для обогрева частных домов, где нет возможности подключения к централизованному газопроводу. Но опять-таки, перебои в электропитании могут привести к охлаждению теплоносителя, что не совсем комфортно в зимнее время года. А на аккумулирующих приборах он вряд ли долго проработает. Да и к тому же, такой вариант обогрева обойдется не так-то уж и дешево.

Работающие за счет электродов

Вместо ТЭНа в таком оборудовании устанавливаются электроды, за счет которых осуществляется ионизация воды и, как следствие, ее прогрев. Этот вариант не так популярен, как предыдущий но вместе с тем он гораздо безопаснее и долговечнее.

Правда, такой аппарат придется регулярно переналаживать и постоянно следить за качеством поступающей воды, от которой во многом зависит эффективность работы узла.

Твердотопливные агрегаты

Наиболее качественный пример независимой системы отопления. Такие агрегаты также подразделяются еще на несколько видов в зависимости от типа топлива. Так, твердосплавные котлы могут работать на:

  • дровах;
  • каменном угле и коксе;
  • гранулах, изготовленных из древесных отходов.

Кроме этого, существует еще такие модели, которые могут функционировать как на дровах, так и на угле. Также еще известны и такие комбинации как электричество + уголь, дрова + электричество и т.п.

Жидкотопливные котлы

Такое обогревательное оборудование работает на дизельном топливе. Его также можно смело назвать независимым источником тепла. Но вместе с тем, в отличие от предыдущего варианта, стоимость этого вида топлива с каждым годом становится все выше и выше, поэтому сегодня и не многие решаются обустраивать свои дома подобными обогревательными установками.

Как видим, отопление частного дома может быть выполнено с применением всевозможного оборудования и энергоресурсов. Выбор всегда остается за самим домовладельцем!

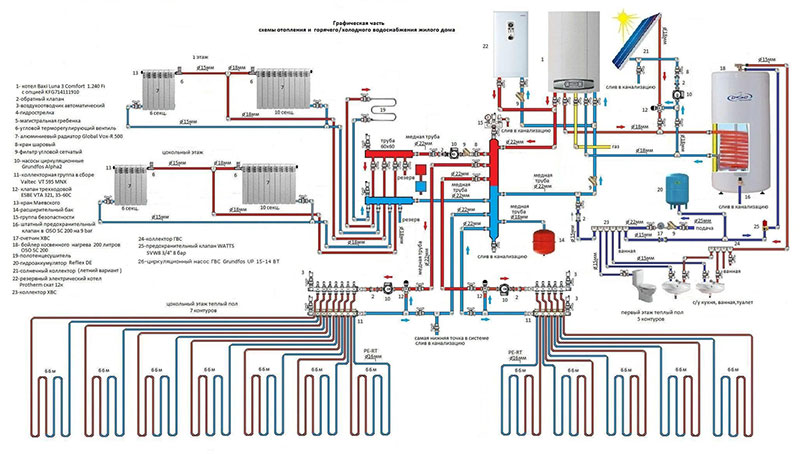

ВИДЕО: Пример отопления частного дома

Что это такое — независимая система отопления? Перед нами энергонезависимое отопление или нечто иное? В чем недостатки и достоинства этого решения на фоне альтернативы? Давайте попробуем разобраться.

Терминология

Вначале избавимся от путаницы.

Энергонезависимость — это способность отопительного оборудования работать в отсутствие электроэнергии. Способность, несомненно, приятная, но мы сейчас говорим не о ней. Впрочем, эту тему мы тоже затронем.

Чем отличаются независимая и зависимая система отопления? Схемой подключения к теплотрассе.

Зависимая схема

Представьте себе обычного жилого дома. Как он устроен?

  • Входные задвижки отсекают элеватор от трассы.
  • За ними на подаче и обратке врезаны задвижки или вентиля, через которые с подающего или обратного трубопровода может быть запитано горячее водоснабжение.

Полезно: в современных элеваторах чаще можно встретить по две врезки на подаче и обратке, разделенные подпорной шайбой. Их функция — обеспечить постоянную циркуляцию в системе горячего водоснабжения.

  • После врезок ГВС мы видим собственно элеватор — сопло с камерой смешения. Струя более горячей воды с высоким давлением из прямого трубопровода подогревает часть воды обратки и вовлекает ее в повторную циркуляцию.
  • Наконец, домовые задвижки отсекают систему отопления. Летом они закрыты, зимой — открыты.

Ключевая особенность, которой обладает зависимая схема отопления — вода поступает в системы отопления и водоснабжения непосредственно из теплотрассы.

Независимая схема

А теперь представим другую схему:

  • Вода из подающего трубопровода поступает в обратный, по дороге отдавая энергию теплообменнику. Вода, повторимся, не используется для нужд отопления и ГВС.
  • В тот же теплобменник, но в другой его контур подается питьевая вода из водопровода. Она нагревается и поступает в систему отопления. Ее же можно использовать для хознужд.

Собственно, нами исчерпывающе описана независимая схема присоединения системы отопления.

Сравнение решений

Зависимая схема присоединения отопления имеет, в сущности, всего одно достоинство, но весьма важное — дешевизну реализации. Элеваторный узел для небольшого коттеджа можно собрать своими руками из ширпотребной запорной арматуры. Заметна на фоне разводки батарей по дому будет лишь цена изготовления сопла — единственной эксклюзивной делали, диаметр которой определяет тепловую мощность элеватора.

Что в активе независимой схемы?

  • Несравненно более гибкая регулировка температуры . Достаточно лишь уменьшить поток теплоносителя через теплообменник — и в доме станет холоднее.

Обратите внимание: да, в элеваторном узле тоже можно прижать задвижки, убрав перепад. Однако для них это нештатный режим, чреватый падением щечек и остановкой циркуляции. В случае независимой системы мы просто регулируем производительность циркуляционного насоса.

  • Практическое следствие гибкой подстройки отопления под нужды дома — экономичность. Относительно зависимой системы она оценивается в 10-40 процентов.
  • Наконец, главное: в зависимой системе мы вынуждены пользоваться водой с большим количеством загрязнений. Она несет песок, окалину и массу минеральных солей.

О применении воды в качестве питьевой речь не идет, больше того — в некоторых регионах горячей водой из-под крана нежелательно даже мыться. Независимая схема дает возможность использовать в качестве теплоносителя очищенную воду или и вовсе незамерзающие теплоносители.

Для нужд ГВС не представляет проблем нагревать питьевую воду.

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

  • Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
  • разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
  • Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Полезно: на случай, если у вас часты кратковременные отключения отопления, поможет простая инструкция. Подключите котел через ИБП с емким аккумулятором.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Заключение

Еще немного информации о типах систем отопления и оборудования для него вы найдете в прикрепленном к статье видео. Теплых зим!

Схемы присоединения систем отопления бывают зависимыми и независимыми. В зависимых схемах теплоноситель в отопительные приборы поступает непосредственно из тепловой сети. Один и тот же теплоноситель циркулирует как в тепловой сети, так и в системе отопления, поэтому давление в системах отопления определяется давлением в тепловой сети. В независимых схемах теплоноситель из тепловой сети поступает в подогреватель, в котором нагревает воду, циркулирующую в системе отопления. Система отопления и тепловая сеть разделены поверхностью нагрева теплообменника и, таким образом, гидравлически изолированы друг от друга.

Могут применяться любые схемы, но следует правильно выбирать вид присоединения систем отопления, чтобы обеспечить надежную их работу.

Независимая схема присоединения систем отопления

Применяется в следующих случаях:

  1. для подключения высоких зданий (более 12 этажей), когда давления в тепловой сети недостаточно для заполнения отопительных приборов на верхних этажах;
  2. для зданий, требующих повышенной надежности работы систем отопления (музеи, архивы, библиотеки, больницы);
  3. здания, имеющие помещения, куда нежелателен доступ постороннего обслуживающего персонала;
  4. если давление в обратном трубопроводе тепловой сети выше допустимого давления для систем отопления (больше 60 м.вод.ст. или 0,6 МПа).

РС – расширительный сосуд, РД – регулятор давления, РТ – регулятор температуры: ОК – обратный клапан.

Сетевая вода из подающей линии поступает в теплообменник и нагревает воду местной отопительной системы. Циркуляция в системе отопления осуществляется циркуляционным насосом, который обеспечивает постоянный расход воды через нагревательные приборы. Система отопления может иметь расширительный сосуд, в котором содержится запас воды для восполнения утечек из системы. Он обычно устанавливается в верхней точке и подключается к обратной линии на всас циркуляционного насоса. При нормальной работе системы отопления утечки незначительны, что дает возможность заполнять расширительный бак раз в неделю. Подпитка производится из обратной линии по перемычке, выполняемой для надежности с двумя кранами и сливом между ними, или с помощью подпиточного насоса, если давления в обратной линии недостаточно для заполнения расширительного сосуда. Расходомер на линии подпитки позволяет учитывать водоразбор из тепловой сети и правильно производить оплату. Наличие подогревателя позволяет осуществлять наиболее рациональный режим регулирования. Это особенно эффективно при плюсовых температурах наружного воздуха и при центральном качественном регулировании в зоне излома температурного графика.

Наличие в схеме подогревателей, насоса, расширительного бака увеличивает стоимость оборудования и монтажа, и увеличивает размеры теплового пункта, а также требует дополнительных затрат на обслуживание и ремонт. Использование теплообменника увеличивает удельный расход сетевой воды на тепловой пункт и вызывает повышение температуры обратной сетевой воды на 3?4?С в среднем за отопительный сезон.

Зависимые схемы присоединения систем отопления.

В этом случае системы отопления работают под давлением, близким к давлению в обратном трубопроводе тепловой сети. Циркуляция обеспечивается за счет перепада давлений в подающем и обратном трубопроводах. Этот перепад ?Р должен быть достаточен для преодоления сопротивления системы отопления и теплового узла.

Если давление в подающем трубопроводе превышает необходимое, то оно должно быть снижено регулятором давления или дроссельной шайбой.

Достоинства зависимых схем по сравнению с независимой:

  • проще и дешевле оборудование абонентского ввода;
  • может быть получен больший перепад температур в системе отопления;
  • сокращен расход теплоносителя,
  • меньше диаметры трубопроводов,
  • снижаются эксплуатационные расходы.

Недостатки зависимых схем:

  • жесткая гидравлическая связь тепловой сети и систем отопления и, как следствие, пониженная надежность;
  • повышенная сложность эксплуатации.

Различают следующие способы зависимого подключения:

Схема непосредственного присоединения систем отопления

Она является простейшей схемой и применяется, когда температура и давление теплоносителя совпадают с параметрами системы отопления. Для присоединения жилых зданий на абонентском вводе должна быть температура сетевой воды не более 95?С, для производственных зданий – не более 150?С).

Эта схема может применяться для подключения промышленных зданий и жилого сектора к котельным с чугунными водогрейными котлами, работающими с максимальными температурами 95 – 105?С или после ЦТП.

Здания присоединяются непосредственно, без смешения. Достаточно иметь задвижки на подающем и обратном трубопроводах системы отопления и необходимые КИП. Давление в тепловой сети в точке присоединения должно быть меньше допустимого. Наименьшей прочностью обладают чугунные радиаторы, для которых давление не должно превышать 60 м.вод.ст. Иногда устанавливают регуляторы расхода.

Схема с элеватором

Применяется, когда требуется снизить температуру теплоносителя для систем отопления по санитарно-гигиеническим показателям (например, со 150?С до 95?С). Для этого применяют водоструйные насосы (элеваторы). Кроме того, элеватор является побудителем циркуляции.

По этой схеме присоединяется большинство жилых и общественных зданий. Преимуществом этой схемы является ее низкая стоимость и, что особенно важно, высокая степень надежности элеватора.

РДДС – регулятор давления до себя; СПТ – теплосчетчик, состоящий из расходомера, двух термометров сопротивления и электронного вычислительного блока.

Достоинства элеватора:

  • простота и надежность работы;
  • нет движущихся частей;
  • не требуется постоянное наблюдение;
  • производительность легко регулируется подбором диаметра сменного сопла;
  • большой срок службы;
  • постоянный коэффициент смешения при колебаниях перепада давления в тепловой сети (в определенных пределах);
  • вследствие большого сопротивления элеватора повышается гидравлическая устойчивость тепловой сети.

Недостатки элеватора:

  • низкий КПД, равный 0,25?0,3, поэтому для создания перепада давления в системе отопления надо иметь до элеватора располагаемый напор в 8?10 раз больший;
  • постоянство коэффициента смешения элеватора, что приводит к перегреву помещений в теплый период отопительного сезона, т.к. нельзя изменить соотношение между количествами сетевой воды и подмешиваемой;
  • зависимость давлений в системе отопления от давлений в тепловой сети;
  • при аварийном отключении тепловой сети прекращается циркуляция воды в отопительной установке, в результате чего создается опасность замерзания воды в системе отопления.
Схема с насосом на перемычке

Применяется:

  1. при недостаточном перепаде давлений на абонентском вводе;
  2. при достаточном перепаде давлений, но если давление в обратном трубопроводе превышает статическое давление системы отопления не более чем на 5 м вод. ст.;
  3. требуемая мощность теплового узла велика (более 0,8МВт) и выходит за пределы мощности выпускаемых элеваторов.

При аварийном отключении тепловой сети насос осуществляет циркуляцию воды в отопительной установке, что предотвращает ее размораживание в течение относительно длительного периода (8 - 12часов). Такая схема установки насоса обеспечивает наименьший расход электроэнергии на перекачку, т.к. насос подбирается по расходу подмешиваемой воды.

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы типа ЦВЦ производительностью от 2,5 до 25 т/час. Более высокой надежностью обладают насосы импортного производства, которые в настоящее время начинают использоваться на тепловых пунктах.

Замена элеваторов насосами является прогрессивным решением, т.к. позволяет примерно на 10% снизить расход сетевой воды и уменьшить диаметр трубопроводов.

Недостаток – шум насосов (фундаментных) и необходимость их обслуживания.

Схема широко применяется для ЦТП.

Схема с насосом на подающей линии.

Данная схема применяется при недостаточном давлении в подающей магистрали, т.е. когда это давление ниже статического давления системы отопления (в зданиях повышенной этажности).

Расчетный напор насоса должен соответствовать недостающему напору, а производительность выбирается равной полному расходу воды в отопительнойустановке. Залив системы отопления обеспечивается регулятором подпора РД, причем разность напоров между подающей и обратной линиями дросселируется в регулировочном клапане на перемычке (ДК – дроссельный регулировочный клапан). С его помощью устанавливается необходимый коэффициент подмешивания. При нестабильном гидравлическом режиме тепловой сети обратный клапан на подающей линии заменяют регулятором давления после себя (РДПС), на который подается импульс при остановке подкачивающих насосов.

Схема с насосом на обратной линии

Данная схема применяется при недопустимо высоком давлении в обратной линии. Наиболее часто применяется на концевых участках, когда давление в обратке повышено, а перепад недостаточен. Насосы работают в режиме «подмешивание-подкачка», при этом снижается давление в обратной линии и увеличивается перепад между подающим и обратным трубопроводами. Регулятор подпора на обратной лини необходим при статическом режиме, когда насосы работают в качестве циркуляционных. В этом случае регуляторы давления на подающей и обратной линиях принудительно закрываются, и происходит отсечка абонентского ввода от тепловой сети. Для регулирования сниженного давления в обратной линии на перемычке устанавливается дроссельный регулировочный клапан (ДК), с помощью которого регулируется коэффициент подмешивания.

При использовании насосного смешения на тепловых пунктах наряду с рабочим насосом необходимо устанавливать резервный. Кроме того, требуется повышенная надежность в электроснабжении, так как отключение насоса приводит к поступлению перегретой воды из тепловой сети в местную отопительную систему, что может привести к ее повреждению. В случае аварии в тепловой сети, чтобы сохранить воду в местной системе отопления дополнительно устанавливаются обратный клапан на подающей линии и регулятор давления на обратном трубопроводе.

Схемы с насосом и элеватором

Отмеченные недостатки устраняются в схемах с элеватором и центробежным насосом. В этом случае выход из строя центробежного насоса приводит к снижению коэффициента смешения элеватора, но не снизит его до нуля, как при чисто насосном смешении. Эти схемы применимы если разность напоров перед элеватором не может обеспечить необходимого коэффициента смешения, т.е. она меньше 10?15 м вод. ст., но больше 5 м вод. ст. В действующих тепловых сетях такие зоны обширны. Схемы позволяют вести ступенчатое температурное регулирование в зоне высоких температур наружного воздуха. Установка центробежного насоса с нормально работающим элеватором при включении насоса позволяет увеличить коэффициент смешения и снизить температуру воды, подаваемой в систему отопления.

Возможны 3 схемы включения насоса по отношению к элеватору:

Схема 1 применяется, если потери напора в остановленном насосе невелики и не могут заметно снизить коэффициент смешения элеватора. Если это условие не выполняется, применяют схему 2.

При малых перепадах давления необходимо прикрывать задвижку 1 в схеме 3.

Другой схемой, которая может обеспечить двухступенчатое регулирование в зоне высоких температур наружного воздуха, является схема с двумя элеваторами.

Отключение одного элеватора ведет к снижению расхода сетевой воды и повышению коэффициента смешения. Каждый элеватор может быть рассчитан на 50% расхода воды, либо один на 30-40%, а другой на 70-60%.

Разработаны элеваторы с регулируемым соплом. Путем введения иглы изменяется сечение сопла и соответственно коэффициент смешения. Это позволяет в теплый период снизить расход сетевой воды и увеличить коэффициент смешения, сохраняя постоянным расход в системе отопления. Как бы ни была совершенна конструкция элеватора, погрешность и маневренность при зависимом присоединении от этого не повысятся. В последние годы в связи с увеличением строительства зданий повышенной этажности растет использование независимых схем присоединения систем отопления через водо-водяные подогреватели. Переход на независимые схемы позволяет широко применять автоматизацию и повысить надежность теплоснабжения. Целесообразно применять независимое присоединение систем отопления в сетях с непосредственным водоразбором, что позволяет ликвидировать основной недостаток этих систем, а именно, низкое качество воды, идущей на горячее водоснабжение.

santechnik.org.ua

Зависимые и независимые схемы присоединения систем отопления

Система теплоснабжения служит одной из важнейших составляющих каждого жилого здания. Ее основная задача - обеспечение теплового комфорта для людей, находящихся в помещениях. Все системы центрального отопления подключаются по определенной схеме - зависимой или независимой. Данные системы теплоснабжения различаются по варианту их присоединения и имеют принципиальные различия. Независимая система отопления на данный момент набирает все большую популярность.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения.

Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 0 . Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80 0 С направляется в отопительные радиаторы жилых зданий.

Зависимая схема подключения. Нажмите на фото для увеличения.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Регулировать данную систему можно только количественно. Циркуляция источника тепла зависимой схемы выполняется через отличия величин давления воды на участках присоединения к элементам наружной системы отопления. Зависимое подключение и его схема присоединения с узлом смешения воды конструктивно проста и легка в обслуживании.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.

Узел независимой системы отопления. Нажмите на фото для увеличения.

Теплоснабжение системы отопления

Теплоисточником для системы водяного отопления до середины XX в. являлась главным образом местная водогрейная котельная, размещаемая в отап­ливаемом здании или близ него. Встречалось также, чаще на территории промышленных предприятий, паровое теплоснабжение с применением пароводяного теплообменника в системе водяного отопления.

Во второй половине XX в. распространилось централизованное водяное теплоснабжение, при котором используется высокотемпературная вода, поступающая в здание из отдаленного теплоисточника - ТЭЦ или центральной тепловой станции.

В зависимости от источника теплоснабжения изменяются оборудование местного теплового пункта системы отопления и ее принципиальная схема.

Какая система отопления более выгодна и почему?

С наступлением прохладного времени года, начиная с осени и заканчивая ранней весной, каждый хозяин своего дома задумывается об его обогреве. Одним из вариантов для осуществления этой цели является зависимая отопительная система. Она представляет собой последовательный, прямой метод передачи тепловых свойств теплоносителя от источника обогрева & ТЭЦ & до конечного потребителя & вашего прибора отопления. Давление на протяжении всей теплосети постоянное и равняется давлению в системе отопления.

Схема подключения батарей в системе отопления с природной циркуляцией теплоносителя: 1 - Котел; 2 - Переливной патрубок; 3 - Расширительный бачек; 4 - Трубопровод подачи; 5 - Вентиля регулировки отопления и воданагрева на каждое нагревательное устройство; 6а - Диагональное подключение батареи; 6б - Боковое подключение батареи; 7 - Обратный водопровод; 8 - Канализационный слив; 9 - Вентиль для слива води с системы отопления; 10 - Вентиля регулировки отопления и воданагрева для всей системы; 11 - Вентиль для подпитки системы водой; 12 - Фильтр тонкой механической очистки; 13 - Кран Маевского.

Циркуляция в системе отопления достигается путем перепада давлений в подающем и обратном трубопроводах.

Чтобы поддерживать номинальный режим работы всей системы отопления, нужно сотруднику ТЭЦ следить за давлением в подающем трубопроводе, с вашей стороны требуется лишь окраска трубопровода и оплата за использование тепла.

Схемы зависимого отопления

  • схема непосредственного присоединения;
  • схема с использованием элеватора;
  • схема с установкой насоса на перемычке;
  • схема с установкой насоса на подающей линии;
  • схема с установкой насоса и элеватора одновременно.

Зависимое отопление помогает сокращать расходы теплоносителя.

Каждая из них имеет свои отличия, преимущества и недостатки, но главное, чтобы отопление было эффективным. Так, схема непосредственного присоединения проста в монтаже и эксплуатации, однако главный недостаток & недотоп в холодный период года, согласно графику ТЭЦ, и перетоп в теплое время года, что не очень хорошо отражается впоследствии на здоровье человека и внешнем виде комнатных растений. Этот же недостаток можно отнести и ко всем остальным схемам присоединения обогревателя. Но, глядя на экономические показатели, получаемые за год при использовании именно такого метода передачи тепла, руководство ТЭЦ весьма заинтересовано в том, чтобы максимально приспосабливать температуру к оптимальной для комфортного нахождения в помещении. Ежегодно такие предприятия вносят изменения в схемы подачи тепла потребителю, покупая более дорогое оборудование, поэтому стоимость его для потребителя увеличивается прямо пропорционально их затратам.

Зависимая схема присоединения обогревателя в отличие от независимой позволяет получать больший температурный перепад в системе отопления, а также сократить расход теплоносителя. Помимо этого, трубопроводы для присоединения используются меньшего диаметра, а также значительно уменьшаются затраты на эксплуатацию необходимого оборудования. Независимая схема присоединения отопления является более экономичной и управляемой конечным потребителем тепла, так как в ней задействована автоматика, что является главным ее отличием от вышеуказанного вида отопления.

Сравнение зависимой и независимой систем отопления

В многоквартирных домах жильцы в основном пользуются услугами центральной теплосети для обогрева помещения. На качество этих услуг влияет множество факторов: возраст дома, износ оборудования, состояние теплотрассы и т.п. Существенное значение в отопительной системе имеет также и специальная схема, по которой идет подключение к тепловой сети.

Типы подсоединений

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру. Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

  • оборудование абонентского ввода простое и стоит недорого;
  • системы отопления могут выдерживать большие температурные перепады;
  • размер трубопровода в диаметре меньше;
  • схема сокращает расход теплоносителя;
  • невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

  • неэкономичность;
  • регулировка температурного режима значительно затруднена во время перепадов погоды;
  • перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

  • посредством прямого присоединения;
  • с элеватором;
  • с насосом на перемычке;
  • с насосом на обратной или подающей линиях;
  • смешанным способом.

Для смешения применяют водоструйные насосы или насосы. Наибольшее распространение в качестве смеситель­ного устройства получил элеватор. При применении элеваторов вследствие их большого сопротивления повышается гидравлическая устойчивость тепловой сети. Кроме того, элеватор является чрезвычайно простым устройством, не имеющим движу­щихся частей, поэтому он надежен в эксплуатации, имеет большой срок службы, затраты на его обслуживание минимальны. Для обес­печения расчетной температуры в системе отопления необходимо обеспечить расчетный коэффициент смешения, определяемый по формуле:

где U - коэффициент смешения; G2 - расход подмешиваемой воды из системы отопления, кг; G1 - расход воды, поступа­ющей из тепловой сети, кг, т; T1 - температура воды в пода­ющем трубопроводе тепловой сети, °С; Т11 - то же в подаю­щем трубопроводе системы отопления, °С; Т22 - то же в обратном трубопроводе системы отопления.

а - непосредственное: б - зависимое с помощью элеватора;

в - зависимое, с насосом на перемычке; г-то же с насосом на подающем трубопроводе системы отопления;

д - то же, с насосом на обратном трубопроводе; в - независимое;

независимая система отопления схема

Независимая система отопления: схема, пироллизный.

Независимая система отопления схема u2014 RGhost u2014 файлообменник

Зависимая и независимая система отопления: схема присоединения.

Тепловые пункты, производство, монтаж, пуско-наладка

Независимая схема присоединения системы отопления, с линией.

НПО Карат. Классификация теплопунктов БТП КАРАТ и основные.

Независимая система отопления и индивидуальное отопление частного дома

Опыт перевода ЦТП г. Йошкар-Олы с независимой схемы теплоснабжения на

Продолжительность нагрузок пиковых источников систем.

Зависимая система отопления: метод присоединения и отличия от.

Схема присоединения систем отопления | Блог инженера теплоэнергетика

Независимая система отопления с запорно-регулирующим клапаном и.

Индивидуальные тепловые пункты для отопления и ГВС

Тепловые пункты

Презентация на тему: u0026ПРИСОЕДИНЕНИЕ ПОТРЕБИТЕЛЕЙ В ВОДЯНЫХ.

Разновидность систем теплоснабжения

Зависимая система отопления со смесительным трехходовым клапаном и.

4. Выбор терморегулятора типа rа

Что такое энергонезависимость, и чем зависимая и независимая система отопления отличаются друг от друга

В многоквартирных домах в подавляющем количестве используют для обогрева центральную теплосеть. Однако качество подобных услуг зависит от многих факторов, включая состояние теплотрассы и оборудования. Значение имеет также и схема подключения дома к тепловой сети. В данном случае вы узнаете про зависимые и независимые способы подсоединения, а также о том, как сделать отопление в квартире энергонезависимым.

Независимая и зависимая система отоплениядля дома

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Источники: ultra-term.ru, teplo.kr-company.ru, 1poteply.ru, x-teplo.ru, ros-pipe.ru, lic-met.ru, gidroguru.com

sovet.clan.su

Схемы присоединения систем отопления к тепловым сетям

Присоединение сетей теплопотребления к водяным тепловым сетям определяют видом тепловой нагрузки, температурным и пьезометрическим графиком работы тепловой сети. Присоедине­ние потребителей к тепловым сетям происходит в центральных и индивидуальных тепловых пунктах.

Различают следующие виды присоединения систем отопления: непосредственное, зависимое, независимое.

Непосредственное присоединение показано на рис а. Если параметры системы отопления совпадают с параметрами тепловой сети, систему отопления присоединяют к тепловой сети непосред­ственно, без установки какого-либо промежуточного устройства.

Зависимое присоединение. Если для системы отопления требу­ется более низкая температура, чем в тепловой сети, а давление в точке присоединения ниже допустимого, то применяется зависи­мое присоединение. Температура теплоносителя снижается сме­шением сетевой воды с обратной водой системы отопления.

Для смешения применяют водоструйные насосы (элеваторы) или насосы. Наибольшее распространение в качестве смеситель­ного устройства получил элеватор (б). При применении элеваторов вследствие их большого сопротивления повышается гидравлическая устойчивость тепловой сети. Кроме того, элеватор является чрезвычайно простым устройством, не имеющим движу­щихся частей, поэтому он надежен в эксплуатации, имеет большой срок службы, затраты на его обслуживание минимальны. Для обес­печения расчетной температуры в системе отопления необходимо обеспечить расчетный коэффициент смешения, определяемый по формуле:

U=G2/G1=(T1-T11)/(T11-T22)

где U - коэффициент смешения; G2 - расход подмешиваемой воды из системы отопления, кг; G1 - расход воды, поступа­ющей из тепловой сети, кг, т; T1 - температура воды в пода­ющем трубопроводе тепловой сети, °С; Т11 - то же в подаю­щем трубопроводе системы отопления (после смесительного устройства), °С; Т22 - то же в обратном трубопроводе системы отопления.

Схемы присоединения систем отопления к тепловой сети

а - непосредственное: б - зависимое с помощью элеватора; в - зависимое, с насосом на перемычке; г-то же с насосом на подающем трубопроводе системы отопления; д - то же, с насосом на обратном трубопроводе; в - независимое; 1 - элеватор; 2 - грязевик; 3 - насос; 4 - подогреватель; 5 - водомер;РД - ре¬гулятор давления; РР - регулятор расхода; PC -расширительный, бак

Значения коэффициентов смешения в зависимости от расчет­ных температур тепловой сети в системе отопления приведены в таблице ниже.

Значения коэффициентов смешения

Нормальная работа элеватора происходит при H/h = 8-12 (H- располагаемый напор на вводе; h - сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт - 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G2=1.1G1, а на­пор должен быть равен H = 1.15h (где h - сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G3 = 1,1 (1 + U)G1,а напор должен быть равен:

Hнас=1.15h+hn

где h - сопротивление системы отопления; hn - разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С3 = 1,1 (1 + U)G1 а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.

Независимое присоединение (е). Если давление в обрат­ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы­сотой 12 этажей и более. Независимая схема основана на отделе­нии системы отопления от тепловой сети с помощью теплообмен­ника, вследствие этого давление в тепловой сети не может пере­даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на­сосов типа К и КМ. Подачу насоса определяют по формуле

где Q - мощность системы отопления, кДж/ч (Гкал/ч); С - теп­лоемкость воды, Дж/(кг·ч); T11,T22 - расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Потребный напор насоса должен быть равен Н = 1ДМ {пш к-сопротивление системы отопления). При выборе напора сле­дует стремиться к минимальному запасу в расходе и напоре. В про­тивном случае из-за повышенных расходов воды в системе отоп­ления (скорость выше допустимой) возникает шум. Независимую систему отопления, как правило, оборудуют расш ирительным со­судом. Утечки воды из системы отопления восполняются из сети автоматически по уровню воды в расширительном баке.

ros-pipe.ru

Зависимая и независимая система отопления - различия схем, плюсы и минусы

При обустройстве теплообеспечения дома используется зависимая и независимая система отопления. Их отличие заключается в разных схемах подключения к теплотрассе.

Зависимая схема теплоснабжения

Если представить элеваторный узел жилого здания (как он выглядит можно посмотреть на фото), то он устроен следующим образом:

  • от теплотрассы элеватор отделяют входные задвижки;
  • за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
  • после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
  • домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

Зависимая и независимая система отопления отличаются тем, что в первом варианте вода поступает в системы ГВС и теплоснабжения непосредственно из теплотрассы.

Независимая схема теплоснабжения

Независимая схема отопления выглядит так:

  • из подающего трубопровода жидкость поступает в обратную линию, одновременно отдавая тепловую энергию теплообменнику. Вода в данном случае не используется для ГВС и обогрева помещений;
  • в этот же теплообменник, но в его другой контур поступает вода для питья из водопровода. После нагрева она подается в отопительную систему и для использования в быту.

Так выглядит независимое присоединение системы отопления.

Зависимая и независимая система отопления - сравнение

Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.

Достоинства, которые имеет независимая схема теплоснабжения:

  • она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
  • экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
  • независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости. Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Зависимость от электроснабжения

Энергонезависимая система отопления означает, что отопительное оборудование может работать при отсутствии электричества. Некоторые виды нагревательных котлов и теплообеспечивающих конструкций не могут работать без электроэнергии, а другие способны функционировать без нее.

Котлы, работающие на твердом топливе

Теплогенератор, представляющий собой котел (стальной или чугунный), имеющий водную рубашку в топке и механическую регулировку поддувала при помощи термостата, является полностью энергонезависимым устройством. Правда, у данной конструкции существует серьезный недостаток, который заключается в том, что требуется постоянная дозагрузка твердого топлива.

Сделать независимое отопление частного дома, то есть без привлечения людей, помогают несколько технических решений:

  1. Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
  2. Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
  3. Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

Газовые котлы

Чтобы заработал энергонезависимый газовый котел, пользуются ручным розжигом при помощи пьезоэлемента и регулировкой пламени горелки механическим термостатом. Когда основная горелка при высокой температуре теплоносителя гаснет, в рабочем состоянии остается пилотная. Приборы, оснащенные электронным розжигом, в случае простоя приостанавливают подачу газа полностью. После того, как теплоноситель остывает ниже критической отметки, нагрев возобновляется, но прежде разряд должен поджечь основную горелку. Воздух к горелке подается наддувным вентилятором, приводимым в движение электричеством.

Какая схема теплоснабжения лучше

Если в доме наблюдаются частые перебои с электроэнергией, предпочтительнее установить энергонезависимый газовый отопительный котел, поскольку им можно пользоваться и без электроэнергии. Но нельзя не отметить, что экономичностью эти приборы не отличаются: чтобы поддерживать пилотное пламя, затрачивается около 20% потребляемого объема газа.

Имеется еще один недостаток у газовых энергонезависимых отопительных котлов – у них отсутствует возможность контролировать погоду и управлять агрегатом по внешнему термостату, который определяет температурный режим, например, в самой удаленной комнате. Соответственно, отсутствует возможность программировать температуру на длительный период, например, на две недели. Когда нужно сделать выбор, какая лучше зависимая и независимая система отопления, следует отметить, что первая из них на сегодняшний день стала невостребованной.

Отопление деревянного дома твердотопливным котлом
