При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

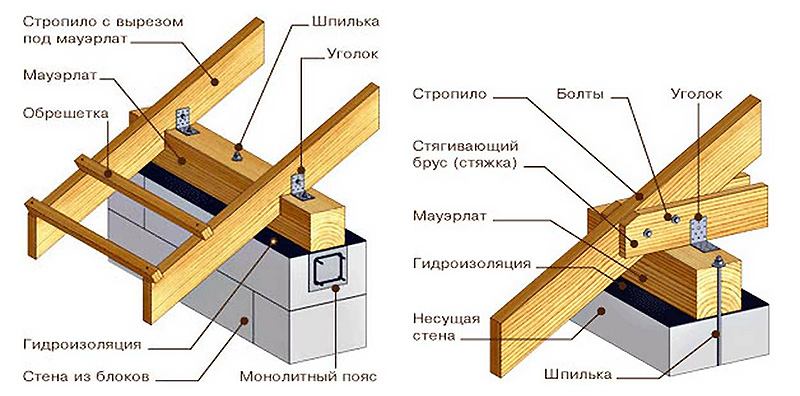

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

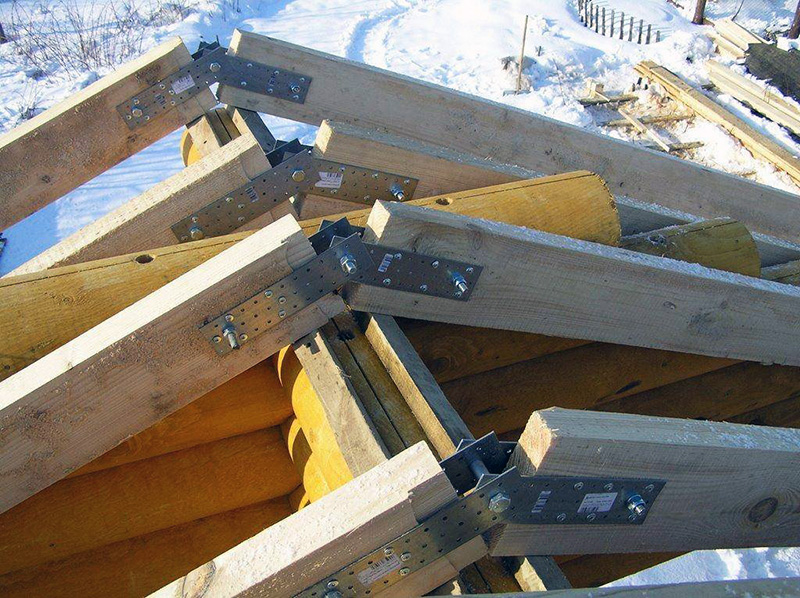

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на , но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы . На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Верхние концы стропил можно скрепить несколькими способами : внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны й материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Прежде чем говорить о том, как возводится крыша дома своими руками, остановимся немного на существующих видах крыш.

Схема конструкции двускатной крыши для дома

Все крыши частных строений подразделяются на две большие группы: и скатные. Последние, в свою очередь, делятся на одно-, двух- и четырехскатные, а также ломаные и многощипцовые. Остановимся на каждой в отдельности.

Плоская крыша

К ее неоспоримым преимуществам можно отнести такие:

• Построить можно достаточно просто и быстро;
• Надежность и прочность конструкции;
• Продолжительный срок эксплуатации;
• Оригинальный внешний вид (хотя с этим утверждением, заявленным специалистами, многие обыватели пытаются спорить);
• Возможность дополнительной функциональной нагрузки на крышу (обустройство смотровой площадки, места для отдыха и принятия солнечных ванн, летнего мини-сада и т. д.).

Однако, несмотря на все достоинства плоских крыш, существует и несколько весомых недостатков. Во-первых, на таких крышах скапливаются осадки в виде снега, которые требуют регулярной чистки.

Существующие варианты крыш для частного дома

А, во-вторых, влага от атмосферных осадков, скопившаяся на крыше, нередко находит в кровле щели и образует течи, поэтому покрытие таких крыш должно быть без изъянов.

Односкатные крыши

Это наиболее простой вариант обустройства крыши частного дома. Хотя для жилых построек такой тип крыши применяется крайне редко, чаще он востребован для покрытия хозяйственных построек.

Односкатная крыша имеет такие преимущества, как простота конструкции, а также экономичность при возведении. Но не особенно привлекательный внешний вид кровли, а также то, что скат здесь направлен в одну сторону, что требует сооружение надежной системы водоотлива, делает такие крыши не востребованными для жилых зданий.

Конструкция и устройство односкатной крыши для коттеджа

Кроме того, на таких крышах практически невозможно сделать чердачное помещение.

Двухскатные крыши

Очень часто используется для покрытия частных домов. Особенно она актуальна для небольших дачных домиков. Это связано с ее преимуществами, к которым можно отнести следующие:

Среди недостатков таких крыш можно выделить необходимость обустройства конька, а также двух линий водоотвода. Кроме того, если сравнивать двускатные крыши с односкатными, то вес их будет больше, что требует корректировки . Кроме того, сделать такую крышу своими руками гораздо сложнее, чем односкатную.

Четырехскатные крыши

Встречается не так часто, как двухскатная, хотя и обладает более привлекательным видом. Связано это с тем, что такая конструкция крыши очень сложна в исполнении и вес ее весьма велик.
Но такие крыши позволяют сделать внутри более просторное и светлое чердачное помещение, которое будет всегда теплым за счет того, что обогреваться оно будет с четырех сторон.

Стропильная система четырехскатной крыши

Ломаные крыши

Ломаные крыши - наиболее востребованный тип кровли в частном строительстве. Это связано с тем, что, если правильно ее построить, то такая крыша практически лишена недостатков. Зато преимуществ у нее масса:

• Возможность расширения жилой площади помещения за счет мансарды, оборудованной в ломаной крыше;
• Сниженный уровень теплопотерь через крышу;
• Придает оригинальность внешнему виду дома;
• Под сводом такой крыши можно .

Читайте также

Ремонт крыши многоэтажного дома

Есть и недостатки, которые легко устранимы при правильном обустройстве кровли. К таким «минусам» относятся:

Многощипцовые крыши

Дома с многощипцовой крышей оригинальны в своем дизайне и подходят для частных домов любой архитектурной формы. Но кроме этого, они обладают и такими преимуществами:

• Надежностью и долговечностью, которая обеспечивается специальной стропильной конструкцией;
• Под сводом такой крыши возможно оборудовать просторную комфортную мансарду, что позволит существенно увеличить площадь жилых помещений в доме;
• Атмосферные осадки не скапливаются на крыше, а стекают с нее по сложной системе желобов за счет крутого угла падения скатов крыши.

Однако есть у такой крыши и недостатки, которые сводятся к сложности возведения стропильной системы под щипковую крышу, увеличенному количеству строительного материала, а также сложности обустройства водоотливов.

Готовый проект двухэтажного дома с многощипцовой крышей

Такой тип крыши вам вряд ли удастся построить самостоятельно, а потому в нашей статье мы не будем на нем останавливаться, как, собственно, и на редко востребованной - четырехскатной.
Рассмотрим подробно технологию возведения таких крыш, как односкатная и двускатная, т. к. именно они являются наиболее популярными в частном строительстве.

Односкатная крыша своими руками

Прежде чем приступать к строительству односкатной крыши, необходимо определиться в нескольких моментах.

Особенности монтажа односкатных крыш

Во-первых, нужно понимать, куда будет направлен единственный скат крыши. Специалисты рекомендуют не ветреную сторону считать ориентиром для направления ската крыши. Во-вторых, нужно определиться с углом наклона крыши. Здесь стоит придерживаться следующей закономерности: чем больше в вашем районе выпадает осадков, тем более крутой нужно сделать односкатную крышу.

Монтаж лаг каркаса односкатной крыши

Но не стоит переусердствовать, т. к., повышая угол наклона крыши, вы увеличиваете парусность конструкции. В-третьих, в зависимости от выбранного угла наклона кровли, необходимо определиться с видом кровельного материала. Так, для различных углов наклона кровли рекомендуются разнообразные кровельные материалы:

Определившись со всеми вышеуказанными параметрами, можно приступать к строительству односкатной крыши.

Материалы и инструменты, необходимые для строительства

Строительство односкатной крыши потребует от вас закупки следующих стройматериалов. Во-первых, нужно запастись деревянным брусом для стропильной системы, досками и гвоздями для монтажа конструкции.


Во-вторых, не забудьте приобрести антисептик для древесины, защищающий ее от насекомых, влаги, плесени и грибка. В-третьих, закупите необходимое количество рулонов паро-, гидро- и теплоизоляции, кровельного материала, а также крепежа для того, чтобы производить монтаж кровли.
Что касается инструментов, то здесь вам не понадобится какой-либо специализированный инструмент, достаточно иметь молоток, ножовку, топор, степлер, измерительную рулетку, а также строительный уровень. Кроме этого, вам пригодятся нож, карандаш и кисть для обработки древесины.

Этапы возведения односкатной крыши

Строительство односкатной крыши сводится к нескольким этапам.

Этап 1 — Крепление мауэрлата

Мауэрлат - это брус, который является самой нижней частью конструкции кровли. Он монтируется на стену дома и выполняет функцию опоры для стропил.

Пример крепления мауэрлата односкатной крыши

Его можно сделать из бруса 10 х 15 см, который крепится к стене одним из следующих способов: при помощи проволоки, с применением строительных шпилек или анкеров. Последовательность монтажа мауэрлата такая. В первую очередь для обеспечения долговечности кровли мауэрлат необходимо гидроизолировать от стены дома с помощью листа рубероида или полиэтилена, который прокладывается между ними.

Далее действия будут разниться в зависимости от выбранного вами метода крепежа. Если вы решили воспользоваться анкерами или шпильками, то необходимо сделать отверстия в стене и в мауэрлате, совпадающие между собой по шагу.

Для облегчения этого процесса используют доску с отметками для отверстий. Как вариант, шпильки можно закрепить в стене во время кладки последнего ряда кирпича (блока).
В отверстия в стене необходимо вставить болты, а мауэрлат впоследствии просто на них насадить.

Название элементов конструкции односкатной крыши

Остается только сделать затяжку при помощи гаек и с применением шайб крепления мауэрлата.
Если мауэрлат планируется монтировать при помощи проволоки, предусмотрительно вмонтированной в верхний ряд кладки стены, то процесс существенно облегчается. Тогда в мауэрлате на расстоянии не менее 25 мм от края необходимо просверлить сквозное отверстие, параллельное грани бруса. Через него пропускаются концы проволоки и туго затягиваются.

Этап 2 — Монтаж стропильной системы

Односкатная крыша имеет достаточно простую по конструкции стропильную систему.

Стропильная система односкатной крыши

В качестве стропил используют либо брус меньшего сечения (до 50 мм), либо доску (5 х 15 см). Необходимо учесть тот нюанс, что стропила должна выступать за уровень стены как минимум на 30 см. Это необходимо для того, чтобы обеспечить защиту стен частного дома от дождя и других атмосферных осадков.
Для плотного прилегания стропильных ног к мауэрлату, в стропилах необходимо сделать вырезы под брус основания. Шаг для размещения стропил выбирают, основываясь на ширине рулона теплоизолятора. Крепят стропила гвоздями (10 см).

Этап 3 — Монтаж обрешетки

Теперь необходимо поперек стропильных ног набить доски обрешетки. Для нее, как правило, используют брусья небольшого сечения (до 5 см). Шаг обрешетки зависит от . Например, при использовании рулонных кровельных материалов, обрешетку рекомендуют сделать сплошной. Монтаж обрешетки также выполняется с применением гвоздей (10 см).

Этап 4 — Создание кровельного пирога

На этом этапе главное - правильно соблюсти последовательность укладки гидро-, паро- и теплоизолирующих материалов. Так, на обрешетку укладывается гидроизолирующий слой, а паро- и теплоизоляторы монтируются с внутренней стороны крыши (к обрешетке примыкает теплоизоляция, которая сверху покрывается гидроизолирующим материалом). Получается, что теплоизоляция оказывается замкнутой между слоями паро- и гидроизоляторов.

Схема гидроизоляции и утепления односкатной крыши

Последовательность производимых работ рекомендуется следующая. В первую очередь укладывается утеплитель, в качестве которого чаще всего используют минеральную вату. Закладка утеплителя производится между стропил. Иногда целесообразно использовать двухслойную закладку утеплителя, создав при этом теплоизолирующий слой толщиной около 10 см. Это позволит сделать степень тепло- и звукоизоляции чердачного помещения больше. На втором этапе производят монтаж пароизоляционной пленки.

Размещают ее со стороны внутреннего помещения и, натягивая, крепят строительными скобами при помощи степлера к стропилам.

Такой слой будет препятствовать проникновению пара на теплоизоляционный слой, сохраняя его при этом всегда сухим. Это поможет продлить срок службы утеплителя и не изменит его теплоизоляционных характеристик. Далее, все работы по укладке кровли будут осуществляться с наружной стороны частного дома.

Монтаж профнастила на односкатную крышу

Приступаем к укладке гидроизолирующей мембраны. Особенности ее строения таковы, что она не позволит влаге извне попасть на слой утеплителя, но при этом пары от теплоизоляционного слоя будут выходить наружу. Крепится гидроизоляция аналогично пароизолирующей пленке. В завершение односкатная крыша требует монтажа финишного покрытия и водостока.

Самому и правильно произвести монтаж кровли? Не всегда найти ответ на эти вопросы оказывается просто.

Необходимо наличие конструктивного понимания и знаний нужной информации: осведомленности в разборке отдельных элементов, узлов, деталей, применяемой кровли и верной технологии комплектации.

Сегодня большое число самых разнообразных типов крыш находится за рамками привычного представления о них. Формы скатных крыш и элементов конструкции могут изменяться в зависимости от дизайнерских и архитектурных задач. Под крышей можно организовать используемое пространство — мансарду (жилое помещение) или техническое помещение.

Схема составляющих конструкции крыши

Виды современных крыш

Существует множество типов крыш: плоские и скатные, монотонные и разноцветные, соломенные и железные, чердачные и мансардные.

Специалисты классифицируют крыши на плоские и скатные (наклонные) крыши. Плоской называется та кровля, угол уклона которой не превышает 5?.

Скатные крыши по своей геометрической форме подразделяются на:

• Односкатные
• Двускатные
• Многоскатные
• Щипцовые
• Ломаные
• Круглые
• Шатровые
• Вальмовые

Геометрических форм кровли намного больше, и все зависит от ваших предпочтений.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства

Каркасом скатной крыши является система стропил или ферма. На стропилах устраивают подкровельный настил или обрешетку. Последняя является основой для кровли и придает конструкции жесткость.

Материалы, которые понадобятся при возведении крыши

Когда вы уже наверняка будете знать, для покрытия на зданиях, вам необходимо будет определиться с выбором покрытия. От этого напрямую зависит прочность и количество необходимых материалов для стропильной системы (каркаса).

Самая крепкая система должна держать покрытие из черепицы. По сравнению с металлом и шифером, черепица из обожженной глины весит больше всего. Поэтому, перед тем как сделать крышу, лучше определитесь с материалом кровли.

При монтаже системы стропил для постройки крыши своими руками вам понадобятся доски, рейки, брус, а также пленка гидроизоляции, утеплитель, гвозди и шурупы.

Расход материала напрямую зависит от размеров здания, сложности кровли и характера покрытия.

Составные части стропильной системы

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши

Для правильного понимания конструкции стропильной системы и восприятия инструкций монтажа нужно разобраться с названиями компонентов системы стропил и их основными функциями.

Мауэрлат — это деталь стропильной системы, которая выполняет роль перехода от недеревянной (кирпичной, бетонной, металлической и т.д.) конструкции к деревянной. Представляет собой брус из хвойных пород древесины.

Самыми распространенными размерами мауэрлата являются 150x150 мм, 150x100 мм, реже используются размеры 100x100 мм и 200x200 мм.

Такой элемент каркаса, как лежни, предназначается для снятия весовой точечной нагрузки с перекрытия (пола), которая передается через стойки от конструкции крыши. То есть через лежень распределение нагрузки идет на более обширной площади опирания. Можно провести аналогию с лыжами: если человек на снегу на лыжах, он не проваливается, если без лыж — проваливается.

На размер лежней влияет размер стоек. Главным условием является то, что стойку нужно полностью поставить на лежень.

Стойки в стропильной системе выполняют роль столбиков, держащих прогон и опирающихся на лежни. Они предназначены для поддержки прогона.

Прогоном называется деревянный брус, поддерживающий стропила (точнее, не дающий им прогибаться). Прогоны применяются при тяжелых кровельных покрытиях на длинных скатах.

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши. Любые расчеты, связанные с , сводятся к . Их размер принимается согласно расчетам проекта.

От чего зависит угол наклона крыши

Зависит от высоты стропильной конструкции и размера здания по ширине

Уклон крыши — это угол ее наклона относительно горизонтального уровня. Крыши делятся в зависимости от угла наклона скатов на:

• Малоуклонные
• Средней наклонности
• Сильноуклонные

Сборка малоуклонной крыши производится из расчета наименьшего рекомендованного уклона ската. Для каждого кровельного покрытия существует рекомендуемый минимальный угол наклона.

Зависит от:

• Защитной способности от внешних воздействий.
• Кровельного материала, разные виды которого имеют собственный минимальный рекомендуемый угол наклона.
• Ветровых нагрузок, которых тем больше, чем больше уклон крыши. При крутом уклоне повышается парусность и уменьшается сопротивляемость ветру. Чтобы уменьшить нагрузку на несущие конструкции кровли, в местах с сильными ветрами лучше конструировать крыши с минимальным уклоном.
• Атмосферных осадков: на крутом скате не будут накапливаться снег и грязь, чего не скажешь о плоской кровле.
• Архитектурных видений, решений, традиций.

Как правильно замерять уклон кровли

В чертежах уклон крыши имеет обозначение латинской буквы «і». Он измеряется в градусах или процентах. Угол уклона измеряется с помощью уклономера или математическим способом.

Для замера угла наклона нужно знать веритикальную высоту от конька до карниза и горизонтальное расстояние от верхней точки ската до нижней

Если нет в наличии подобных приборов, то можно провести математический расчет угла наклона. Для этого нужно знать значения:

• Вертикальной высоты, измеряемой от конька до карниза,
• Заложения — горизонтального расстояния от верхней точки ската до нижней.

Расчетная формула выглядит следующим образом:

i = H/L, где i — угол наклона ската, H — высота кровли, L — заложение.

Чтобы выразить это отношение в процентах, его нужно умножить на 100.

Минимальные уклоны скатов для разных кровельных покрытий

• Для кровли из битумных рулонных материалов (3-х и 4-х-слойные) — 0-3°или до 5%.
• Для кровли из битумных рулонных покрытий (2-х-слойные) — до 15%.
• Покрытие из ондулина требует минимальный наклон в 5°.
• Для шифера этот угол равен 9° или 16%.
• Минимальный наклон при покрытии из керамической или битумной черепицы равняется 11°.
• С металлочерепицей наклон должен составлять 14°.

Уклоны крыш при различных видах кровли должны иметь конструкции, составляющие ее несущую часть

Шпренгельная система на крыше

Шпренгельными системами называются стержневые системы, которые, помимо основных элементов, содержат в себе дополнительные, предназначенные для уменьшения изгибов, вызываемых внеузловым расположением нагрузки внешней, и еще для большей жесткости системы в целом.

Лучше в качестве шпренгельных систем использовать металлические или деревянные фермы.

Шпренгели находят широкое применение при усилении конструкции. При расчетах шпренгельной системы учитываются как основные ее элементы, так и простые фермы, в чьих узлах сопрягаются образовавшиеся шпренгелями фермы дополнительные.

Элементы шпренгельной системы

• Основные элементы, на которые оказывается основная нагрузка.
• Элементы, на которые действует ближайшая к ним местная нагрузка.
• Относящиеся и к основной ферме, и к шпренгелю элементы.

Для определения нагрузки на последние суммируются значения нагрузок на шпренгели и основные элементы.

Как правильно сделать крышу с теплоизоляцией

«Кровельный пирог» позволяет создать оптимальную влажность

Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:

• Пароизоляционный слой, который предохраняет утеплитель.
• Утеплитель.
• Гидроизоляция.
• Финишное кровельное покрытие.

Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.

Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.

Как правильно сделать крышу вентилируемой

В утепленной крыше обязательна вентиляция подкровельного пространства между кровлей или ее основанием и утеплителем. Эта необходимость вызвана:

• Во избежание образования конденсата на поверхности обрешетки со стороны холодного чердака; естественная вентиляция чердака должна обеспечиваться с помощью вентиляционных отверстий — вытяжных шахт, вентиляционных окон и т.п.
• Необходимостью удаления влаги с деревянных конструкций и теплоизоляции.
• Снижением возможности обледенения кровли (наряду с пароизоляцией и утеплителем).

Вход воздуха обеспечивается устройством на нижней поверхности карниза зазоров суммарной шириной не меньше 20 мм при деревянной подшивке; при подшивке алюминиевым или пластиковым сайдингом — путем использования перфорированных видов.

Чтобы воздух, циркулирующий из-за разности давлений, выходил из подкровельного пространства, к коньку от карниза устраивают вентиляционный вытяжной выход на расстоянии не больше 1 м от конька.

Как сделать вентиляционный зазор на крыше?

Вентзазор является элементом системы вентиляции подкровельного пространства. Соответственно, устраивается он под кровлю. Вентзазор являет собой щель между кровлей и гидробарьером, по которой циркулирует воздух от карниза крыши к ее коньку, дефлекторам, аэраторам и прочим вентвыходам, располагающимся в верхней части ската (чаще всего у конька).

Вентзазор можно установить с помощью деревянного бруса (контр-рейки) из хвойных пород древесины, размером 50x50 мм. Это связано с тем, что в сечении по ширине стропила имеют размер 50 мм.

Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм

Расчет бруса (контр-рейки) для устройства вентзазора

Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.

Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25? — 60 мм, при 25-40°- 50 мм, а при 45° и более — 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки — аэрационных патрубков.

Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы — 3 м.

Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.

Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли

Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.

Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.

И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый — нужно лишь как можно лучше подготовиться.

Последний этап строительства дома – обустройство крыши. Традиционно для любого жилого здания возводится двухскатная крыша, для хозяйственных построек – односкатная. Технологические процессы работ по монтажу, креплению и обустройству кровли со стропильной конструкцией в двухскатном варианте крыши оттачивались столетиями, и от типа кровельных материалов (глиняная черепица, профнастил, металлочерепица, шифер асбестовый, металлический или пластиковый) эти операции не меняются.

Разновидности двухскатной крыши

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя. Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте. Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;
2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение. Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;
3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Подготовка к возведению крыши дома

Форму крыши и ее конструкцию можно выбрать, исходя из – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.

Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската <= 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона <= 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.

При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.

Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (<= 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо?льших размеров применяют систему наслонных стропил с более сложной конфигурацией.

Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:

1. Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
2. Система стропил, конструкция которой выбирается, исходя из проекта дома;
3. Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
4. Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
5. Утепление и влагозащита;
6. Кровельное покрытие.

Как монтировать мауэрлат

Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.

Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока ? 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.

Балки перекрытия

При обустройстве балочных перекрытий для крыши частного дома необходимо использовать деревянный брус сечением 200 х 100 мм. Чем больше площадь дома, чем больше должно быть сечение несущего бруса. Начинают монтаж балок с крепления крайних элементов по длинной стене дома. Затем отмечаются точки, в которых будут крепиться остальные балки перекрытий.

Обрешетка монтируется на продольные балки, которые располагаются на расстоянии 50-60 см, и крепятся к мауэрлату гвоздями длиной 200 мм или любым из вышеперечисленных способов. За края стен балки выносятся на расстояние, которым определяется ширина карниза – от 30 до 50 см. Карниз будет прибиваться (прикручиваться) снизу именно к этим балкам. Так как на торцах крыши будет обустраиваться фронтон, то для крепления карниза и фронтона делается врезка в паз на поперечном брусе мауэрлата. При возведении ломаной крыши для мансарды у фронтона будет достаточно большая площадь, поэтому необходимо обеспечить конструирование отлива и фронтонного свеса.

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения пространства.

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой фронтона.

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

1. Саморезы для строительства крыши должны иметь клеймо производителя и ЭПДМ-прокладки толщиной >= 2 мм, иначе не избежать подтекания кровли;
2. Некачественное защитное покрытие фурнитуры под воздействием погодных условий быстро разрушится, что приведет к подтеканию в местах креплений, и некрасивому внешнему виду в виде ржавых или грязных пятен;
3. Отсутствие системы снегозадержания – это возможность неожиданного схода снега со скатов, что может привести к выходу из строя кровельной и водосточной системы;
4. Плохая вентиляция – это образование конденсата в подкровельном пространстве.
