Все когда-то занимались ремонтом или планируют его в ближайшем будущем. И обычно без саморезов не обходится, поскольку они считаются отличным крепежным материалом для использования на различных поверхностях. Это, может быть, дерево, гипсокартон либо одна из версий металла.

С первыми двумя материалами работать легко и удобно, а вот с последним не так просто, как, кажется, на первый взгляд. Он обладает более жесткой структурой и не все саморезы способны ее преодолеть.

Чтобы вы не ошиблись с приобретением необходимо разобраться, какие саморезы по металлу лучше подойдут для вашей цели. Они продаются на основе веса либо по одной штуке, и стоят не дорого, но обычно необходимо много саморезов поэтому бесполезная покупка ударит по бюджету.

На основе различных точек продаж их называют самонарезающимися винтовыми элементами — это пояснение необходимо, чтобы вы не ошиблись и осознавали о чем идет речь. Хотя продавцы должны понять вас с первых слов объяснения, для чего необходим крепежный элемент.

Между прочим, стоит посоветоваться с ними, поскольку это верный способ покупки того, что необходимо для вашей цели. Если будете самостоятельно выбирать без необходимых знаний, тогда вам придется столкнуться с массой различных вариантов саморезов, отличающихся размером, материалом, формой.

Можете посмотреть фото саморезов по металлу, и убедится, что в их разнообразии сложно разобраться не подготовленному покупателю. Из-за этого мы восполним пробел в ваших знаниях, чтобы вы понимали зачем покупаете этот крепеж. Рассмотрим различные виды саморезов, и особенно заострим внимание на, созданных для работы с металлом.

Саморезы для работы с металлом

Они бывают двух видов, и отличаются некоторыми нюансами. Разберемся в них:

Саморезы на основе заостренного конца очень похожи на классический вид шурупов популярных во времена СССР. Они создаются с помощью качественного металла, и снабжаются последовательными витками резьбы с незначительным межгребневым пространством между ними.

Это необходимо для увеличения качества сцепления с очень твердым видом поверхности — различными металлами. Этот вид обладает такими характеристиками:

• Диаметр предлагается в районе 3,5 — 5,0 мм, а его уровень увеличивается ближе к шапке винта;
• Длина обычно составляет около 10 — 50 мм на основе резьбового нанесения с шагом в 5,0 мм;
• Если длина достигает 60,0 — 100,0 мм, тогда резьбовой шаг будет в районе 10,0 мм;
• На основе 110,0 — 120,0 мм будет около 15,0 мм;
• А с длиной в 125,0 — 220, 0 мм резьбовая нарезка обычно предлагается с шагом в 20,0 мм.

Важно: Сейчас появилось много производителей, и иногда они выпускают саморезы этого вида с другими параметрами на основе собственного виденья их размеров. Из-за этого в продаже можно встретить любые версии такого крепежного элемента.

Если вам необходимо что-то закрепить на металле с толщиной в 2 мм, тогда не нужно создавать предварительное гнездо, поскольку специализированный саморез справится с такой задачей.

А, если толщина, окажется, больше, тогда создайте проход с помощью сверла, обладающего диаметром меньше, чем у крепежного элемента примерно на 2,5 мм. За счет этого удастся добиться плотного соединения детали с металлом.

Не ошибитесь и выбирайте правильный саморез для работы с металлом. Для изготовления этого вида используется очень прочный металл, обладающий оцинкованным либо оксидированным покрытием. Они встречаются на основе металлического, золотого либо черного цвета.

Не менее полезны саморезы по металлу со сверлом, поскольку они используются для немного другой крепежной цели. Но в целом они почти такие же, как с заостренным концом. Но есть ряд отличий:

• Обладают кончиком в виде сверла
• Шляпка предлагается в виде конуса либо прессшайбы.

Для этого вида не нужно создавать предварительное гнездо, поскольку он легко входит в любой металл, и обеспечивает отличное соединение. Этому способствует уникальная форма шляпки крепежного элемента.

Чем интересен вариант с прессшайбой?

Если вы помните мы уже упоминали саморезы с прессшайбой, но, все же, создадим для них отдельное описание, поскольку они отличаются большим размером контактной площади шапки. И за счет этого заметно выделяются среди остальных видов саморезов.

С помощью особой конструкции этот крепежный элемент отлично скрепляет различные формы деревянных реек и металлических листов, обладающих толщиной в 1,1 мм. Но внешне почти ничем не отличается от аналогов, поскольку не снабжается уникальным окрасом, и обычно обладает серебристым цветом.

Разобраться какой саморез перед ним сможет лишь профессионал постоянно, работающий с ними во время различных строительных мероприятий.

А, что с шестигранным видом, чем он интересен?

Внешне саморезы с шестигранной головкой похожи на болт, и неподготовленный покупатель, возможно, не отличит их по форме, но различия есть. Разберемся в них:

• Обладает не учащенной винтовой резьбой;
• Конец заострен, но не особо сильно в сравнении с версией, обладающей собственным сверлом.

Используется для надежной фиксации деталей, обладающих большой массой и размерами. Его можно ввинтить в дерево либо в бетон при условии использования, подходящего дюбеля.

Важно: Дюбель для работы с этим крепежным элементом должен иметь диаметр в два раза больше, чем у самореза.

Но работать с этим саморезом не легко, поскольку потребуются ключи, обладающие размерами в 10, 13 либо 17 мм. Это зависит от размера шляпки, использующегося крепежа.

А, что и для кровли, создаются особые саморезы?

Да! Производители изготавливают саморезы для кровли, отличающиеся от аналогов не только назначением, но и другими характеристиками. Разберемся в их особенностях:

• Снабжаются сверловым концом;
• Имеют шестигранную шляпку;
• Предлагаются с резиновым вариантом шайбы.

Шестигранная головка этого вида обладает размером в 8 либо 10 мм. А резиновая версия шайбы необходима для двух целей:

• Считается отличной прокладкой с изоляционными свойствами, что помогает, предотвращать проникание влаги под поверхность шляпки;
• Создает эластичное уплотнение для соединения, что повышает его качество.

Теперь вы обладаете информацией о самых популярных саморезах для различных целей. Помните — очень важно использовать крепежный элемент, обладающий, подходящими характеристиками. Иначе соединение будет не качественным, и, возможна, не предвиденная ситуация с серьезными последствиями в виде порчи каких-то предметов или травмы.

Фото саморезов по металлу

Профлисты – один из самых распространенных строительных универсальных материалов. Высокие технические характеристики дают возможность значительно расширять сферу использования профилированных листов. В настоящее время их применяют во время строительства многих архитектурных объектов.

Таблица. Область применения профнастила

Надежность и долговечность конструкций из профилированного листа зависит от многих факторов, не на последнем месте стоит и способ фиксации. Для крепления применяются специальные метизы. Какие они бывают и как правильно их выбирать?

Правильный выбор саморезов — одно из важных условий качественной кровли

В связи с тем, что материал имеет универсальное применение, метизы для его фиксации должны удовлетворять жесткие требования, гарантировать не только прочность и долговечность фиксации, но и отвечать дизайнерским требованиям проектировщиков. Вне зависимости от технических отличий, любой крепеж для состоит из нескольких элементов.

Саморезы не только надежно фиксируют листы к металлическим или деревянным каркасам, но и придают конструкциям презентабельный вид.

Основные отличия саморезов по металлу

С учетом материалов, используемых во время изготовления каркаса или стропильной системы, саморезы выпускаются для фиксации профлистов в дереве или металле. В большинстве случаев саморезы для крепления к металлу имеют размеры 5,5x19. В чем конструкционная разница между саморезами для дерева и металла?

Размеры и форма бура (сверла)

У метизов для металла он длиннее и больше диаметром. Внешние кромки бура почти полностью совпадают с диаметром стержня с резьбой.

Почему конструкторы приняли такое решение?

Длинный бур для дерева неприемлем, он расширяет отверстия, усилие фиксации резьбы уменьшается. Саморезы по металлу можно применять во время установки профилированных листов на металлических конструкциях толщиной не более 2,5 мм. Это предельные размеры, фиксация требует значительных физических усилий. Важно знать, что нелицензированные метизы в таком толстом прокате отверстия не проделают.

Виды головок

Изделия имеют полукруглые или цилиндрические формы. Встречаются сферические или шестигранного вида головки. Последние имеют самое широкое распространение и применяются в большинстве случаев во время монтажа металлических крыш. На головках есть шлицы в виде звездочки, крестиков или прямых линий.

Шестигранные головки позволяют во время обустройства металлической кровли пользоваться переносным электрическим инструментом, что существенно облегчает и ускоряет работы. Наука эргономика доказала, что для ввинчивания саморезов с шестигранной шляпкой требуется в шесть раз меньше усилий, чем с обыкновенной прорезью и в 1,5 раза меньше, чем для метизов со шлицом или звездочкой.

Характеристики резьбы

У саморезов по металлу шаг резьбы меньше, чем у саморезов по дереву. В первом случае он составляет 1 мм, а во втором случае 1,5 мм. Мелкий шаг увеличивает параметры крепления резьбы с металлическими поверхностями. Мелкая резьба саморезов для металла в некоторых случаях техническая необходимость, без нее невозможно соединять тонкие листы. Крупная резьба не обеспечит неподвижности, соединение всегда будет немного шататься – для это критический недостаток.

Саморезы по металлу используются и для соединения между собой различных дополнительных элементов металлической кровли. Толщина таких деталей не превышает 0,5 мм, эту особенность также должен учитывать шаг резьбы. Для дерева все наоборот. Слишком мелкая резьба становится причиной повреждения волокон, саморез начинается шататься даже при незначительных нагрузках.

Марки стали

Очень важный момент. Недобросовестные производители используют некачественные стали и за счет этого пытаются увеличить прибыль. Для изготовления саморезов применяется инструментальная сталь с содержанием углерода более 0,7%, технические параметры должны отвечать требованиям ГОСТа 1435-99. В зависимости от содержания серы инструментальная сталь делится на две категории: высококачественная и качественная. Для саморезов по дереву применяется сталь марки У7 или У7А, для изготовления саморезов по металлу используется сталь У12 или У13.

Стоимость

На цену главное влияние оказывает качество металла. Отечественные производители реализуют саморезы для дерева по ценам 1,8–2,8 руб./шт., стоимость саморезов по металлу 3,2–4,6 руб./шт. Свое влияние оказывает и вид финишного полимерного покрытия, но не в такой степени. К сведению, стоимость импортных саморезов больше отечественных примерно в два раза. Это объясняется намного лучшими эксплуатационными показателями первых.

Как выбирать саморезы по металлу

Для того чтобы гарантировать прочность фиксации профилированных листов, следует правильно выбирать метизы. На что обращать внимание?

Для монтажа крыши понадобится несколько типов саморезов по металлу.

Размер саморезов

Указывается всего в двух цифрах, первая обозначает диаметр резьбы, вторая длину стержня. К примеру, саморез 4,8x35 имеет диаметр резьбы по внешним поверхностям витков 4,8 мм, а длину без шляпки 35 мм. При покупке нужно принимать во внимание не только эти параметры. Дело в том, что в обозначениях не указываются размеры шайбы и уплотнителя, а они уменьшают длину резьбовой части еще примерно на 4 мм. Соответственно, реальная длина становится меньше на 4 мм и составляет 31 мм. Но это не рабочая длина, она еще меньше. От реальной нужно вычесть длину наконечника самореза (сверла), это значение может колебаться в пределах 2–4 мм.

Важно. Правильно определяйте длину саморезов. Слишком длинные метизы могут повреждать гидроизоляционный слой, а короткие не обеспечивают надежность фиксации.

Подбирать по длине саморезы следует с учетом особенностей узла крепления. В реализации есть метизы длиной 19­–250 мм и диаметром 4,8–6,3 мм.

Признаки качественных метизов

Метизы должны изготавливаться из углеродистых низколегированных конструкционных сталей. Параметры твердости должны намного превосходить показатели проката, саморезы должны без проблем высверливать в них отверстия требуемого диаметра.

1. На торце поверхности головки должно быть индивидуальное клеймо производителя.



2. Форма упаковки аккуратная, на этикетке прописаны контактные данные изготовителя, полная информация о товаре, номер и серия, дата изготовления.



3. Прокладка должна быть из EPDM, а не обыкновенной резины. Такая герметизирующая прокладка приклеена к пружинной шайбе. Во время вкручивания материал самовулканизируется и намертво приваривается к поверхности листа. Прокладка сохраняет пластичность и компенсирует линейные расширения металлических листов. Прокладка одноразовая, после демонтажа метиза ее следует менять новой. Для проверки качества прокладки надавите на нее пассатижами. Если появились тещины, материал не вернулся к первоначальным размерам, краска на поверхности шайбы отслоилась, то перед вами подделка, никогда не покупайте метизы этого изготовителя.



4. Толщина цинкового слоя не менее 12 мкм. Если есть лакокрасочное покрытие, то оно применяется только в качестве дополнительной, а не основной антикоррозионной защиты.



Практический совет. Покупать саморезы рекомендуется у того же производителя, что и металлический профиль. Компания самостоятельно контролирует ответственность поставщиков комплектующих и метизов, она заинтересована в сотрудничестве с проверенными торговыми партнерами.

При закручивании саморезов важно следить, чтобы они входили в металл под прямым углом и не перекашивались. Практики рекомендуют пользоваться профессиональными инструментами, имеющими регулировки усилия вращения патрона. Но такими инструментами можно работать только тогда, когда все комплектующие соответствующего качества. Контрафактная продукция не имеет общих характеристик, процесс ее фиксации автоматизировать невозможно.

Видео — Саморезы для профлиста по металлу

Правильно подобранные саморезы обеспечат надежную и долговечную фиксацию металлической обшивки на кровле. А подробнее о том, как производить монтаж профилированных листов на крышу и что потребуется для работы, можно прочитать .

Саморезы являются эффективным средством крепежа самых разнообразных изделий: деревянных, металлических, пластиковых и других (гипсокартона, например). Понятно, что, учитывая различия в специализации, разными будут и требования, предъявляемые к ним. Давайте рассмотрим, чем отличаются саморезы по дереву и по металлу и что у них общего.

Саморезы по металлу

Нельзя сказать, что саморезы по металлу представляют собой какой-то один тип саморезов. Нет, у них много специализаций. Например, саморезы для сборки каркаса из металлических профилей, предназначенного для гипсокартонных конструкций, – одного типа, для крепления непосредственно листов гипсокартона – другого. А саморезы для крепления профнастила или металлочерепицы – третьего. Причем у каждого типа есть подтипы. Объединяет их одно – прочность металла, из которого они изготовлены, относительно толстый стержень и частый шаг резьбы.

Отличие саморезов по дереву и по металлу визуально проявляется в том, что у первых более тонкий стержень и более широкий шаг резьбы. Существуют саморезы универсальные, которые можно вкручивать в любой материал. Но они должны иметь характеристики, позволяющие работать с металлом как с наиболее прочной средой из всех возможных. Обычно саморезы вкручиваются в уже готовый канал, который предварительно высверливается дрелью. Это относится как к дереву, так и к металлу.

Сравнение

Саморезы по металлу обычно подвергаются процедуре оксидирования или фосфатирования для увеличения сопротивляемости агрессивной среде. Саморезы, предназначенные для крепления деревянных изделий, оксидируются значительно реже, к тому же у них меньше разновидностей, чем у саморезов по железу. Как правило (но не всегда), они в среднем длиннее и имеют резьбу по всему стержню – от кончика до шляпки. Они часто используются без предварительного высверливания канала в соединяемых деталях, особенно если те изготовлены из дерева мягких пород. А вот, например, при работе с древесно-стружечной плитой высверливание обязательно, так как в противном случае, скорее всего, саморез может сломаться (не забываем, у него тонкий стержень) или из плиты выкрошится фрагмент, и придется начинать работу в другом месте.

Саморезы по металлу часто производятся со сверлом на конце, в этом случае предварительное высверливание не требуется. В первую очередь если производятся работы с профилями для крепления гипсокартона: там металл тонкий, и такого наконечника вполне достаточно для просверливания металла. То же касается саморезов для крепежа профнастила и металлочерепицы (особенно если они крепятся на деревянное основание). Если же приходится соединять с помощью саморезов довольно толстые элементы (например, уголки, швеллеры или балки), где толщина металла миллиметра три и более, то тут, скорее всего, без высверливания не обойтись. В противном случае прочности самореза просто не хватит, чтобы просверлить канал в довольно толстом слое железа.

Таблица

Итак, мы разобрались, в чем разница между саморезами по дереву и по металлу. Справедливости ради надо добавить, что русский человек при недостатке материалов всегда найдет способ извернуться, особенно если время поджимает, а дело надо сделать в срок. Но лучше все же применять саморезы каждого типа по назначению, ведь тогда крепление будет и более прочным, и более долговечным.

Практически доказано качество покрытия кровли существенно, порядка 60% зависит от того, какие крепежные элементы используются для фиксации листов. И это, несмотря на то что это, казалось бы, лишь незначительная деталь конструкции.

Листовая кровля в наши дни пользуется большой популярностью. В целом она отлично справляется с возложенной на нее миссией по защите дома от атмосферных осадков, однако, есть у нее есть проблемные участки, где возможны протечки. Речь идет о точках крепления листового материала к обрешетке. В равной степени это относится и к . Поэтому для их надежного крепления используют высококачественные кровельные саморезы, которые прочно герметизируют места фиксации. Таким образом кровля оказывается максимально обеспеченной от протечек на очень долгий срок. В зависимости от назначения они отличаются по длине и форме. К примеру, для работ по выбирают саморезы с увеличенным диаметром.

Многих интересует, сколько метизов необходимо для максимально надежного крепления одного листа кровельного материала. Унифицированного ответа на этот вопрос нет – для различных материалов это количество может отличаться. К примеру, расход кровельных саморезов на 1 м 2 равен 5-8 шт., а в больше – от 8 до 10 шт.

Эти данные касаются стандартных листов. На участках кровли, имеющих сложную геометрию, как правило, требуются дополнительные крепежные элементы. Количество может варьироваться также за счет толщины покрытия, а также шага прогонов листов.

Технические характеристики: размеры, вес и другое

В основном изготавливают из углеродистой стали и оцинковывают. Благодаря антикоррозийному покрытию, они служат довольно долго – примерно 50 лет. Помимо них на рынке представлены метизы из нержавеющей стали, правда, они стоят значительно дороже. Как правило, их используют на особенно ответственных участках, для которых необходимо обеспечить повышенную прочность

Эти изделия различают также по форме шляпки. Она может иметь:

• стандартный вид, то есть оборудованной под отвертку, либо;
• с гранями, для работы с которыми используют специальные биты для кровельных саморезов.

Посмотрите, как могут выглядеть на фото.

Далее, в зависимости от вида кровельного материала, шляпки могут «тонуть» в покрытии или, как в случае варианта с прессшайбой, прижимать его, что полностью обезопасит отверстие от проникновения воды. Шляпка у последних имеет вид полусферы.

Метизы могут быть снабжены металлической, чаще алюминиевой, шайбой с резиновой прокладкой. Более эффективной и долговечной считается герметизирующая прокладка из особого самовулканизирующегося при креплении материала ЕРDМ, имеющая толщину в 2,8 мм.

Среди большого разнообразия рыночных предложений всегда можно подобрать крепежи, имеющие длину точно соответствующую длине волны кровельного листа.

Разновидности

Различают два типа крепежей – саморезы по металлу и дереву. Первые – в диаметре больше, чем вторые, и хуже держатся в дереве, поэтому в качестве крепежа для деревянных конструкций практически не используются. Собственно, как и наоборот, саморезы для дерева невозможно или, по крайней мере, очень сложно ввернуть в металл. Они различаются и по шагу резьбы: согласно ГОСТ саморезы по металлу имеют более частую резьбу.

1000 штук изделий формата 4,8*29 весят порядка 5 кг. Кстати, как правило, при покупке в магазине вы увидите не цену за штуку, а за ту же 1000. Тем не менее, отметим: цена одного самореза с полиэстеровым покрытием – порядка 3 р., а крашенного с полимерным слоем – от 8 р.

По металлу со сверлом: ГОСТ, размеры, особенности

размеры, вес

Помимо резьбы, проходящей по телу этих элементов, на их конце имеется пара вертикальных лезвий для сверления. При ввинчивании метиза они просверливают пилотное отверстие, то есть монтаж выполняют непосредственно в основание из металла без предварительного просверливания. Эти изделия предупреждают деформацию металлического покрытия и предохраняют его от повреждений в местах крепления. В комплектацию входят также шайба из металла и запрессованная прокладка из атмосферостойкой резины. Головка метизов шестигранная. Монтируют их с помощью биты под кровельный саморез.

По дереву: размеры

Их используют при соединении любых элементов из дерева. Наличие сверла на конце детали максимально упрощает его использование. Если на металлических профилях предварительно сверлом сформировать отверстия, то с их помощью можно присоединять профили из металла и к деревянным поверхностям. Крепление осуществляют по технологии сквозного монтажа, используя специальный торцевой ключ под шестигранную насадку. Наиболее востребованы саморезы под шестигранник по дереву длиной 100 и диаметром 8 мм. Отметим, что при этом их длина колеблется в пределах 11 – 200 мм.

Тип самореза выбирают в зависимости от вида основания, к которому предполагается крепить материал для кровли: для деревянной основы нужен крепеж с острым концом, для металлической – буровидным.

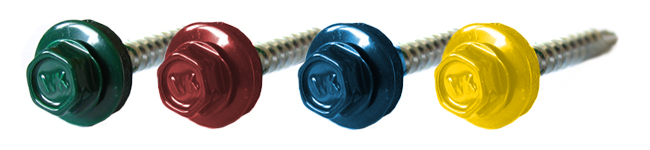

Оцинкованные и крашенные

Обычно кровельные саморезы для металлочерепицы, поликарбоната или иных листовых материалов, имеющих полимерное покрытие, а также – цветные. Закрепляемые листы и крепежные элементы должны максимально подходить друг к другу по цвету, поэтому их, как правило, подбирают по маркировке. Наиболее часто используемые следующие цвета по шкале RAL это:

• зеленый – 6005;
• вишневый – 3005;
• синий – 5005;
• белый – 9003;
• коричневый – 8017.

Использование цветных видов не только повышает эстетичность кровли. Краска становится дополнительной преградой для появления коррозии.

На заметку

Эти изделия отличаются от предыдущих типов только окрашиванием. Вес и размеры одной детали четко регламентированы ГОСТ.

на фото саморезы со сверлом

Дорожащие своей репутацией производители строго тестируют свою продукцию по разным параметрам, подвергая ее воздействию различных нагрузок. При наклоне метиза:

• на 5° он должен сохранить устойчивость к 20 тыс. колебаний;
• 10° – соответственно к 2 тыс.;
• 15° – к 100 колебаниям.

Качественные изделия выдерживают эти испытания без каких-либо изменений в качестве стали.

Фирменные изделия обязательно маркированы несколькими латинскими буквами, что должно свидетельствовать о его заводском происхождении и соответствию требованиям ГОСТ.

Как уже было отмечено крепежи для кровли снабжены резиновыми шайбами, которые уплотняют участки соприкосновения шляпок и покрытия и не дают воде попадать под шляпку. Иначе говоря, резиновая прокладка предотвращает коррозийные процессы на крыше.

На качественных саморезах резиновая прокладка и сама шайба должны как бы сливаться воедино, иначе срок службы прокладки ограничится самое большее двумя годами, после чего она разрушится.

На заметку

Можно довольно просто отличить заводское изделие от подделки при помощи обычных плоскогубец. Зажмите ими шайбу: если при этом повреждается прокладка из резины или отслаивается краска, значит вы имеете дело с материалом сомнительного качества.

Поэтому не стремитесь приобретать слишком дешевые детали – слишком велик риск нарваться на подделку. Значительно более надежно покупать фирменные у проверенных поставщиков.

Длина играет существенную роль при его выборе. При этом отталкиваются от нескольких параметров, к примеру, от типа материала для покрытия или особенностей стропильной системы. С основными рекомендациями можно ознакомиться из следующей таблицы:

ГОСТ на саморезы по металлу 11650-80

Описание

ГОСТ 11650-80

Группа Г32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И ЗАОСТРЕННЫМ КОНЦОМ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

Конструкция и размеры

Self-tapping round-head and sharpening end screws for metals and plastics. Design and dimensions

МКС 21.060.10

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6110 дата введения установлена 01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.91 N 399

ВЗАМЕН ГОСТ 10621-63, ГОСТ 11650-65 в части винтов с притупленным концом

ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).

1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл.1, 2.

Исполнение 1

Исполнение 2

__________________
* Размер для справок.

Таблица 1

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

Таблица 2

Примечание. Длины , заключенные в скобки, применять не рекомендуется.


Примеры условного обозначения:

Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5х30.01 ГОСТ 11650-80

То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2-5х30.01.016 ГОСТ 11650-80

(Измененная редакция, Изм. N 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в приложении 1.

5. (Исключен, Изм. N 1).

ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса самонарезающих винтов

ПРИЛОЖЕНИЕ 1
Справочное

Монтаж кровли частного дома или здания - ответственное мероприятие, от качества которого довольно часто зависят долговечность и прочность строения в целом. Уложенная с нарушениями технологии крыша уже в первый сезон иногда начинает разрушаться. И причиной этому может быть не только сам материал кровли, но также и используемые крепежные элементы, которые отвечают за надежность крепления покрытия. Сегодня наиболее доступными, надежными и популярными являются кровельные саморезы, цена и размеры которых значительно разнятся.

Саморезы кровельные

Это усовершенствованная модель металлических шурупов с собственной спецификой применения. Отличаются острым наконечником, предназначенным для сверления под крепеж отверстия непосредственно в процессе монтажа кровли, без его предварительного высверливания каким-либо инструментом на всех скрепляемых элементах.

Для каждого вида строительных материалов и типа стропильной системы необходимы свои кровельные саморезы: с полимерным покрытием или без него, шурупы с разной резьбой, типом головки и наконечником.

В некоторых случаях для соединения металлических и деревянных панелей используется со сверлом, позволяющий при просверливании исключить разрушение металла.

Для выполнения определенных монтажных работ специально разработаны саморезы кровельные, в комплектацию которых входит металлическая шайба с резиновой прокладкой. Такие крепления с уплотнительными шайбами более плотно прижимают кровельный материал к конструкции, обеспечивают герметичное соединение и препятствуют проникновению влаги в места стыковки деталей, предотвращая появление на них коррозии.

Как выбрать качественные саморезы кровельные

Сегодня рынок строительных материалов предлагает огромное количество крепежных материалов. Но далеко не все изделия отличаются хорошим качеством и способны прослужить долго и надежно. При выборе саморезов не стоит покупать первые попавшиеся изделия. Прежде всего, при выборе следует определиться, для каких конкретных целей они приобретаются, какую специфику имеют скрепляемые ими конструкции (сделаны из дерева, металла или комбинированные), выяснить, какие должен иметь размеры саморез кровельный. Затем нужно оценить качество изделий. Фирменные крепления на шляпке имеют маркировку (клеймо). Кроме того, на качественном изделии должна присутствовать резиновая прокладка, которая плотно прилегает к металлической шайбе. Нужно учитывать, что в дешевых саморезах они выполнены из низкого качества резины, которая со временем начнет терять свойства и будет растрескиваться под воздействием перепадов температуры, что может привести в местах креплений к протеканию.

Чтобы выбрать саморез качественный, необходимо просто сжать шайбу плоскогубцами - краска полопаться не должна. Резиновая шайба должна довольно плотно прилегать к металлу.

Технические характеристики

Как правило, саморез кровельный изготавливают из углеродистой стали и оцинковывают. Благодаря эти изделия служат достаточно долго - до 50 лет. Также рынок представляет метизы из нержавеющей стали, которые используются на особо ответственных участках, требующих обеспечения повышенной прочности. Стоят они гораздо дороже.

Кровельные саморезы для металлочерепицы различаются по форме шляпки, которая может быть:

• Стандартного вида, то есть приспособленной под отвертку.
• С гранями. Для работы с такими метизами используются специальные биты.

В зависимости от кровельного материала, шляпки саморезов могут, так сказать, тонуть в покрытии либо прижимать его.

Среди огромного разнообразия вариантов всегда можно подобрать подходящие крепежи, длина которых точно соответствует длине волны кровельных листов.

Какие может иметь размеры саморез кровельный?

Размер саморезов для монтажа кровли выбирают в зависимости от особенностей скрепляемых материалов.

• Для крепежа металлочерепицы наиболее оптимальными считаются саморезы кровельные 4,8 мм. Длина может варьироваться в зависимости от места монтажа. Например, для скрепления листов с деревянными конструкциями на несущем каркасе, в зависимости от обрешетки, длина для качественного и надежного крепления должна быть 28-35 мм. Листы кровли можно соединять крепежами длиной 20 мм, а для фиксирования доборных элементов понадобятся изделия, длина которых 50-70 мм.
• Для крепления профнастила, по причине его габаритов, могут понадобиться саморезы с большим диаметр, например, до 6,3 мм и с достаточно широким диапазоном длины (20-250 мм).
• Саморез кровельный 5,5 мм применяется для и металлочерепицы к металлической подконструкции, толщина которой до 5.0 мм.

Вес, цена и расход

Тысяча стандартных саморезов (размер 4,8x28 мм) весит 5,23 кг. Ценовой диапазон продукции достаточно широк. Стоимость чаще всего зависит от производителя, качества изделий и их габаритов. Сегодня наиболее рациональными и востребованными считаются кровельные саморезы, цена которых 2 рубля.

Многих интересует, сколько штук метизов понадобится для надежного крепления 1 листа кровельного материала. Стандартного ответа на данный вопрос не существует, поскольку для различных материалов их количество может значительно отличаться. Например, расход саморезов кровельных на 1 м 2 профнастила - от 5 до 8 штук. Саморезы для металлочерепицы расход имеют больше - понадобится примерно 8-10 штук.

Виды

Различают 2 типа крепежей:

• Кровельные Имеют редкую резьбу, в металл их ввернуть очень сложно.
• По металлу. Отличаются частой резьбой, они больше в диаметре и плохо держатся в дереве, потому для деревянных конструкций практически не используются.

Саморезы по дереву

Кровельные саморезы по дереву понадобятся, если нужно прикрепить металлочерепицу к деревянной обрешетке на крыше. Изделие для уплотнения просверленного отверстия снабжено специальной шайбой и оснащено резиновой прокладкой, которая выполняет гидроизолирующую функцию. Для удобства наконечник таких крепежных элементов оборудован сверлом. Основное отличие саморезов по дереву от изделий по металлу заключается в форме наконечника (сверла) и

Основные размеры саморез кровельный по дереву имеет следующие:

• 4,8х28 мм;
• 4,8х35 мм.

Такие крепежные элементы можно применять как для к деревянной обрешетке, так и для сшивания листов между собою (или использовать специально предназначенные размеры: саморез кровельный 4,8х20 мм).

Если необходимо закрепить коньковую планку или снегозадержатель, нужно использовать изделия большей длины - 4,8х70 мм или 4,8х60 мм.

Саморезы по металлу

Используются, если обрешетка кровли выполнена металлического профиля.

Основные размеры саморез кровельный по металлу имеет такие:

• для сверления металла толщиной не более 3 мм используется изделие 4,8х19 мм;
• для металла толщиной до 6 мм необходим размер 5,5х25 мм;
• саморез кровельный 5,5х35 и 5,5х50 мм способен сверлить металл, толщина которого до 12 мм.

Окрашенные кровельные саморезы

Предназначены для соединения металлических окрашенных элементов кровли к каркасу основания крыши из дерева или металла. Этот вид крепежа отличается только наличием окраски, аналогичной той, что и закрепляемый им металлопрофиль.

Саморезы для монтажа профнастила

При их применении нет необходимости в предварительном высверливании отверстия с помощью сверла. Эти крепежные элементы легко монтировать к несущей конструкции до 12,5 мм толщиной. Однако непосредственно сам профнастил не должен превышать в толщину 1,5 мм. Максимальную герметичность в месте контакта с металлом обеспечивает резиновая прокладка. А использование саморезов с нанесенным полимерным покрытием позволит создать более эстетичный вид, так как крепеж будет сливаться с общим видом кровельного покрытия.

Саморезы со сверлом

Такие крепежные элементы отличаются буровидным концом. Предназначены они для высверливания в сквозных отверстий во время монтажа, без использования отдельного сверла. Такое крепление оснащено металлической шайбой с резиновой прокладкой, которая максимально герметизирует место соединения.

Несмотря на то что саморезы - небольшие крепежные элементы, они выполняют очень важную функцию: отвечают за надежность и долговечность крепления всей кровли. Именно от их качества во многом будет зависеть стойкость кровельного покрытия ко всем капризам погоды. В противном случае оно может просто «улететь» при первом же шторме.
