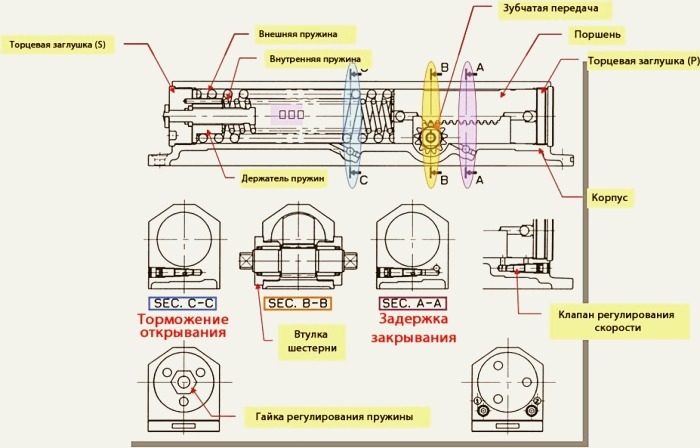

Данное устройство состоит из таких механизмов и деталей:

• пружина;
• литой алюминиевый корпус;
• прецизионный поршень;
• регулировочные клапаны;
• зубчатые шестерни;
• игольчатый подшипник;
• резиновые уплотнители;
• крепежи.

Механизм работы доводчика устроен следующим образом.

Главным элементом конструкции является пружинный механизм, который при сжатии накапливает энергию, необходимую для закрытия дверей. Процесс сжатия происходит с помощью передачи усилия рычажной тяги на пружину. Зубчатые шестерни и рейки приводят в движение поршень, при этом масло по внутренним протокам поступает в свободную часть корпуса. Регулировка скорости перетекания жидкости влияет на скорость закрытия.

Если масло не попадает в освобождающийся корпус устройства, дает течь вследствие разгерметизации, то дверной механизм не работает. Проблему удастся решить с помощью ремонта.

Утечка рабочей жидкости

Утечка масла возникает из-за больших колебаний температуры окружающей среды. Часто течь появляется в холодное время года. Густота масляной жидкости напрямую зависит от перепадов температуры.

Второй причиной появления утечки масла является разгерметизация короба, которая возникает при его повреждении. Если дефект не сильный, необходимо устранить его с помощью простого герметика. Если трещина большая или вытекло масло в полном объеме, методы устранения герметиком не дадут положительного результата, поэтому доводчик меняют.

В случаях слабой заливки жидкости на заводе его добавляют в дверное устройство. При этом выбирают синтетическое моторное масло или амортизаторную жидкость. Заливка масла осуществляется через регулировочные клапаны.

Повреждение рычажного механизма

При неисправностях в работе механизма особое внимание уделяют штанге, проверяют ее состояние и наличие повреждений. При малейших неисправностях осуществляют ремонт.

Проблему можно устранить своими руками. Перед тем как починить испорченную штангу, следует ознакомиться с инструкцией по ремонту и монтажу доводчика и действовать согласно ей.

Причины поломок

Качественный ремонт доводчика двери возможен только при правильном выявлении причин образования дефектов и повреждений.

Причины поломок могут быть такими:

1. неблагоприятные, холодные погодные условия;
2. резкое открытие и закрытие дверей;
3. блокировка движения дверного полотна;
4. перегруз доводчика.

Факторы, определяющие возможен ли ремонт

Производители не заинтересованы в доступном ремонте дверных устройств. Большая их часть имеет цельносплавный корпус. Для таких моделей выполнение ремонтных работ затруднительно. Повреждения в виде износа сальников или утечки масла невозможно исправить. Поэтому доводчик необходимо демонтировать и поменять.

Главное значение в надежной и эффективной работе механизма имеет правильная устройства сразу после его установки.

Устранение возможных неисправностей

Ремонт доводчика двери своими руками выполнить несложно.

При возникновении дефектов штанги осуществляют такие действия:

• При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
• При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
• Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.

При нарушениях скорости движения дверей выполняют регулировку устройства.

Как отремонтировать

Для ремонта поломок в устройстве доводчика необходимы следующие инструменты:

1. шуруповерт;
2. ключи;
3. плоскогубцы;
4. отвертка.

Если выявлены сложные дефекты, для их исправления необходимо наличие молотка, сварочного аппарата.

Процедура осуществления ремонтных работ сводится к следующему:

• Внимательно осмотрите корпус доводчика. В корпусе, заполненном маслом, не должно быть течи.
• Проверьте надежность крепежных винтов. Если деталь находится в туго затянутом или ослабленном состоянии, подкрутите ее до необходимого уровня.
• Осмотрите дверной блок, место крепления и соприкосновения с коробом на наличие трещин, вмятин, которые ведут к перекосу конструкции.
• Проверьте работу рычагов доводчика.
• Отрегулируйте скорость закрывания и открытия дверей, дохлопа, максимальный угол распахивания.
• При выявлении повреждений отремонтируйте деталь.
• После процедуры установите доводчик на место.

Если дефект невозможно исправить самостоятельно, такая ситуация решается заменой доводчика.

Регулировка

Проведение регулировки — обязательная мера не только при эксплуатации механизма, но и для профилактики. Процедуру выполняют не реже 2 раз в год, при сезонном колебании температур это делают чаще.

Регулировка устройства заключается в корректировке с помощью регулировочных винтов скорости закрывания дверного блока, прижимания его к коробке, плавном замедлении при полном закрытии дверей.

Ремонт дверных доводчиков — простой технологический процесс, выполнение которого чаще всего под силу даже начинающему мастеру.

Металлическая входная дверь – это гарантия безопасности.

Но к отрицательным ее качествам можно отнести большой вес, а вследствие этого, лишний шум при закрытии.

Для сглаживания этого нюанса существуют механизмы, монтаж которых доступен любому, у кого есть в руках отвертка.

Так как установить на металлическую дверь? В этом нет ничего сложного. Терпение, инструмент и немножко изобретательности помогут в этом.

Доводчик – это механизм, который в большинстве случаев работает по старому принципу бабушкиной пружины на дверь.

Но благодаря развитию технологий его доработали.

Но не все так просто. Сегодня существует множество видов механизмов, которые имеют разные параметры использования.

Которые индивидуальны для каждой . В зависимости от схемы подачи силы на пружину, доводчики разделяют на устройства с внутренним гидравлическим контуром и реечной подачей силы и приспособления с кулачковым принципом действия.

Если рассматривать способ крепления, то они представлены как накладные и скрытые. В свою очередь накладные доводчики с верхним расположением подразделяются на два типа:

• Приспособления с шарнирной (рычажной) тягой, состоящей их двух колен.
• Устройства слайдерной системы – со скользящим каналом.

При выборе устройства нужно учитывать характеристики двери. Ее вес и ширину. Существует определенная шкала, по которой подбирается механизм, она утверждена европейским стандартом. У доводчиков есть 7 размеров, они рассчитаны на массу двери от 20-160кг и на ширину дверного полотна от 750-1600 мм.

Шкала для выбора доводчика

Выбирая механизм нужно запомнить следующее:

• Максимальный показатель веса или ширины двери является самым основным при выборе .
• Установка механизма с заниженными показателями приведет к быстрому его повреждению.
• Завышение норм повлечет сложности в закрывании и открывании.
• Если показатели веса или ширины больше чем указано в таблице, то тогда применяют два механизма.
• Не все доводчики можно использовать в условиях улицы.
• Учитывайте особенности, в которых будет использоваться механизм. Возможно, будет необходима функция медленного закрытия, фиксация или какие-нибудь другие. То доводчик должен обладать такими характеристиками.

Изучение свойств и качества прибора при покупке помогает избежать ненужных трат и правильную работу прибора на долгие годы.

Подготовка к установке

От этого этапа зависит успешность проведения всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не задействовать для этого дорогостоящие услуги мастера, первым делом загляните в коробку и найдите в ней инструкцию и точный чертеж устройства. Все существующие модели доводчиков имеют в своей комплектации эти подсказки.

На шаблоне указаны возможности крепления на левые и правые , открывающиеся на себя и внутрь. Но если, по какой-то причине ее не оказалось в коробке, то главное — помнить: если дверь открывается наружу, значит основной механизм крепится на коробке, а элемент с рычагами – на нее. А если внутрь, то наоборот.

Регулировочные винты на механизме располагаются напротив петель дверной конструкции. На примере начерчены все способы размещения и указано нужное положение отверстий для фиксации:

• Первый этап — это проверка комплектации согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, сверла, отвертка, молоток и другие).
• Чтобы все просверленные отверстия совпадали с теми, что на доводчике и для четкого размещения прибора как на схеме, необходим этап разметки.
• На липкую ленту закрепляется шаблон размещения доводчика. И на месте будущих отверстий электродрелью просверливают, чтобы достичь минимальных погрешностей используют керн, которым делают углубления в дверном полотне. Важно помнить о размере сверла, который должен быть подобран в соответствии с диаметром отверстий и креплений. Для уверенности в правильности выбранного сверла можно на вспомогательном куске метала просверлить отверстия и попробовать закрутить в него предложенные производителем крепления. При несоблюдении диаметра винт может не входить или наоборот выпадать, что приведет к дополнительным сложностям при монтаже.

Монтаж

После проведения подготовки комплектующих, инструмента и отверстий, можно приступать к предпоследней части – монтажу. Все правильно сделать опять поможет инструкция:

• Корпус доводчика необходимо закрепить винтами на подготовленной поверхности (дверь или откос).
• Система рычагов должна входить в выступ на нижней части корпуса основного механизма и закрепляться винтом.
• Соединение рычага и тяги — этот процесс, как и все до него, не сложный: соединяются оба элемента, и на них оказывается надавливающее усилие. Происходит щелчок, подтверждающий успешное совмещение. Но главная особенность, это их расположение по отношению к . Что существенно влияет на скорость закрытия дверной конструкции на последнем этапе.
• Возможность менять расположение обусловлена двумя раздельными частями тяги, которые могут регулироваться по длине. Первая часть представлена длинной рейкой с резьбой. Вращение этой части и обуславливает изменение длины.
• При надобности обычного мягкого доведения, размещают тягу под углом в девяносто градусов к плоскости двери. Это достигается с помощью уменьшения ее размера.
• Последнее усилие для закрытия двери («дохлоп») должно быть достаточной силы для того, чтобы, например преодолеть сопротивление защелки или дверного фиксатора. Путем удлинения тяги рычаг ставят перпендикулярно дверной конструкции.
• После получения нужных параметров рычаги фиксируют.
• Последний штрих – это защелкивание декоративной панели поверх основного механизма.

Как установить доводчик на металлическую дверь снаружи

Технология установки такая же, как и внутри. В этом случае важны условия не монтажа, а самой эксплуатации на улице. Для этого подходят только морозоустойчивые модели. Но и в них под действием минусовых температур, может загустевать масло в гидравлической системе.

А это снизит функциональные качества дверной конструкции. К тому же действие осадков разрушает все элементы доводчика. Поэтому, если нет возможности защитить его от воздействий или смонтировать в помещении, то лучше вовсе от него отказаться.

Если любая из представленных схем не подходит для монтажа, тогда применяют нестандартные способы крепления, которые ничуть не навредят работе доводчика:

• Из-за особенности дверной коробки может возникнуть надобность в использовании строительного уголка. Его устанавливают горизонтально с помощью саморезов. Рычажная конструкция фиксируется с внутренней его части.
• Основной механизм устанавливают на строительный уголок, в области верхнего откоса коробки. Рычаг присоединяется к дверной плоскости.
• На дверь крепят специально подготовленный брусок или пластину. Они должны быть над плоской поверхность. На это приспособление фиксируют основной механизм. Рычаг крепится на коробке.
• Вспомогательное приспособление в виде пластины крепится на нижней части откоса, на нее и располагают доводчик. А рычаг фиксируют на .
• Если откос недостаточного размера, его можно увеличить с помощью пластины. На нее крепится система рычагов. А сам механизм устанавливается на двери по уже известной схеме.

Это немного усложненный способ установки. Он необходим в тех случаях, когда особенности двери или откосов не позволяют провести монтаж стандартно. Для этого необходим небольшой опыт, а если такого нет, то лучше попросить помощи у мастера.

Монтаж доводчика на металлические двери — это не сложное занятие, которое под силу даже подростку. Но бывают моменты, когда для установки нужны дополнительные навыки. Здесь два варианта. Делать методом проб и ошибок или обратиться к специалисту.

Регулировка

Процесс установки доводчика завершен. И для корректной службы осталось только отрегулировать прибор. В инструкции есть подробный пункт по выполнению этого мероприятия.

Как уже говорилось выше, регулировочные винты должны располагаться напротив петель дверной конструкции. Их, как правило, два. У каждого из них своя функция. Первый ответственен за скорость движения закрывающей конструкции, а второй — за последнюю стадию, период закрытия, так называемый «дохлоп».

Для увеличения желаемых функций один или оба винта вращают по часовой стрелке. При выкручивании регулировочных винтов нужно быть осторожным, если это сделать чрезмерно, то внутреннее масло вытечет из приспособления. Для уменьшения – в обратную сторону. У некоторых механизмов могут быть дополнительные регулировочные элементы. Например, как с фиксатором или умышленным замедлением. Из инструментов для регулировки понадобится отвертка, с помощью которой вращают крепеж до получения необходимых качеств.

В момент перепада температур, влажности или при стирании частей механизма (износ неизбежен), нужно производить дополнительную регулировку. Потому что доводчик может не выполнять своих функций. Это бывает не часто, до двух раз в год. Процедура не сложная и займет до десяти минут.

Иначе обстоят дела с приборами, которые установлены на улице. При постоянном перепаде уровня масла (это происходит из-за разницы температур) и воздействии снега, воды, лучей солнца, доводчик нуждается в корректировке своей работы гораздо чаще. До 1 раза в сезон. Уменьшить негативное воздействие окружающей среды на доводчик, помогут приспособления на подобии козырька или желоба.

Регулировка необходима на протяжении использования и после установки доводчика. Без нее функции прибора могут выполняться неподобающим образом.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма. Чтобы этого избежать, важно помнить следующее:

• Максимальное открывание быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
• Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
• Порча внутреннего устройства происходит во время принудительного закрывания дверей
• Смазка шарниров и рычагов единожды в год продлит жизнь механизму
• Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
• Правильная установка , отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
• Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
• Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Уникальный механизм, помогающий в эксплуатации двери. Благодаря данному приспособлению открывать и закрывать дверь стало намного проще. К сожалению, как и любой механизм, доводчик может выходить из строя. Причин тому может быть масса. Однако в любом случае необходимо решать данную проблему. В этой статье мы подробно расскажем, в зависимости от его повреждений.

Как отмечают специалисты, самостоятельно ремонтировать устройство не рекомендуется. Поскольку его конструкция имеет определенные особенности, а малейшая ошибка может поставить окончательный крест на доводчике. Кроме того, в некоторых случая проще и дешевле купить новое устройство, чем пытаться восстановить работоспособность старого. Мы же рассмотрим те поломки, которые можно ликвидировать собственными силами, не приглашая профессионалов.

Основные виды поломок дверных доводчиков

Существует несколько наиболее распространенных поломок, которым подвержены все . В первую очередь это повреждение штанги или направляющих устройства. К этому приводит неправильная эксплуатация доводчика, ударов по двери или фиксации дверного полотна в открытом положении при помощи подложенного камня, швабры и т.д. Сломанная штанга относительно легко поддается восстановлению. Все повреждения данной детали доводчика можно распределить на три основные группы:

• изгиб рычага или его небольшой излом;
• заедание рычага;
• поломка крепежей.

Если это обычный излом, появления трещин, то в таком случае, проблем, как отремонтировать доводчик двери не будет. Достаточно использовать обычную сварку. При изгибе изделия следует разобрать и постараться аккуратно выровнять штангу. Не факт, что ей удастся вернуть первоначальную форму. Поэтому можно купить новое изделие, которое реализуется в соответствующих магазинах. Стоимость штанги невысока и в конечном итоге обойдется намного дешевле, чем приобретение и установка нового доводчика. Изношенные крепления также заменить довольно просто. Нужно просто приобрести соответствующие винты и установить на место старых. Возможно, придется использовать шайбы, но все зависит от степени изношенности креплений.

От протечек незащищен никто

Вторая распространенная причина поломок доводчиков - протекание масла, используемого внутри устройства, сквозь сальники. Чаще всего в корпусе устройства применяется специальное водно-гилкольное масло, обеспечивающее плавный ход движения двери при открытии и закрытии. Также возможно использование специализированного масла, разработанного специально для доводчиков.

Данная проблема зачастую возникает в холодное время года, когда температура воздуха значительно понижается. Поэтому вопросом, как отремонтировать доводчик двери при вытекании масла задаются именно зимой или поздней осенью. Он актуален для тех, кто только недавно установил устройство на дверь. Опытные пользователи знают, что вытекание масла может иметь негативные последствия для всего механизма. Доводчик попросту перестанет выполнять свои функции, а петли из-за постоянно хлопающих дверей быстро расшатаются.

Избавиться от этой проблемы довольно просто - достаточно лишь заменить корпус с маслом. Однако сам корпус найти не так уж и просто, поэтому гораздо легче и разумнее сразу приобрести новый доводчик.

Правильный регулировщик

Еще одна распространенная поломка связана с работой регулировщика. К неисправности приводит увеличение вязкости жидкости внутри корпуса. Данная проблема может возникнуть лишь после многолетнего использования доводчика (не менее пяти лет) и при резком снижении температуры воздуха. Далее приведена подробная инструкция, как отремонтировать доводчик двери при возникновении проблем с регулировщиком. Этот вид ремонта можно отнести к профилактическим работам, которые рекомендуется осуществлять два раза в год - весной и осенью, а не ждать, пока устройство окончательно износится.

Для этого следует выполнить определенную последовательность действий:

1. В случае, когда скорость дохлопа значительно увеличивается или уменьшается, необходимо просто отрегулировать один из винтов доводчика. За скорость дохлопа отвечает второй винт (обычно, винты на корпусе доводчика имеют соответствующую нумерацию, а в инструкции к механизму подробно описано, какой винт за что отвечает).
2. Если вы хотите увеличить или уменьшить движение дверного полотна до момента вхождения ее в радиус дохлопа, используйте для этого первый винт. Его необходимо проворачивать против или по часовой стрелке, в зависимости от того, какого эффекта вы хотите добиться. Главное правило - никогда не закручивать винт до упора. Изначально он рассчитан всего лишь на два оборота, то есть малейшее проворачивание его в одну из сторон позволит существенно повлиять на скорость движения полотна.
3. Если вы хотите увеличить скорость открывания двери, прокрутите регулировочную гайку, отвечающую за работу пружины.
4. Если считаете, что дверь слишком быстро закрывается, можете увеличить время задержки движения дверного полотна перед захлопыванием. Зафиксируйте дверное полотно под углом в девяносто пять градусов и отрегулируйте соответствующий винт.

Это основные принципы, как отремонтировать доводчик двери , однако в некоторых случаях профилактические меры не рекомендуется проводить самостоятельно. Лучше все-таки обратиться за помощью к профессионалам, которые знают все тонкости и особенности работы доводчиков.

От профилактики к текущему ремонту

Выше были приведены профилактические мероприятия, а сейчас мы детально расскажем о том, как отремонтировать доводчик двери , если необходим текущий ремонт. В первую очередь приготовьте необходимый набор инструментов:

• шуруповерт;
• ключи;
• плоскогубцы.

Такой нехитрый набор есть у каждого мужчины, а более сложные инструменты для текущего ремонта не нужны.

Перед тем, как отремонтировать доводчик двери , внимательно осмотрите его корпус, проверьте надежность крепежных винтов. Если последние ослабли, подтяните их. В принципе, такое случается относительно часто, особенно, если дверью ежедневно активно пользуются.

Далее внимательно изучите дверное полотно, особенно в месте крепления доводчика и соприкосновения с коробом. На этих участках полотна не должно быть каких-либо вмятин или трещин, поскольку они приводят к перекосу , что негативно сказывается на функционировании доводчика, который не только перестает эффективно выполнять возложенные на него функции, но и довольно быстро может выйти из строя.

Теперь приступайте к осмотру регулировщика доводчика. От его исправности напрямую зависит то, насколько эффективно он будет закрывать дверь и помогать в ее открывании. Проверьте, устраивает ли вас скорость движения дверного полотна, убедитесь, все ли регулировочные винты на месте, не затянуты ли они до упора. Отсутствие даже одного винта станет причиной утечки масла из корпуса изделия, а это незамедлительно приведет к поломке устройства, спровоцирует коррозию. Если заметны лишь малейшие следы коррозии, доводчик еще можно спасти. Для этого необходимо снять его, полностью разобрать и зачистить коррозийные места, хорошо смазать их маслом. После такой профилактики доводчик прослужит вам еще несколько лет. Но если коррозия слишком сильно распространилась по механизму, лучше сразу купить новое устройство.

Несколько советов, как продлить жизнь доводчика и избежать его ремонта

Чтобы не задаваться вопросом, как отремонтировать доводчик двери , необходимо придерживаться определенных правил его эксплуатации. Например, если вы планируете периодически оставлять дверь открытой, чтобы проветривать помещение, следует приобретать с функцией hold-open, позволяющей фиксировать полотно в открытом положении. Если же подкладывать под дверь камни, швабры, ставить стулья или другие предметы, это быстро приведет к порче доводчика, поскольку механизм все время будет находиться под нагрузкой, пытаясь выполнить возложенные на него обязанности, то есть закрыть дверное полотно.

Главное, что следует запомнить, перед тем, как отремонтировать доводчик двери самостоятельно - после того, как решили устранить неисправности сами, компания, устанавливавшая устройство и осуществляющая его гарантийное обслуживание, может отказать в осуществлении последующего сервиса. Поэтому перед началом ремонта, убедитесь, что вам по силам его выполнить. Иначе потом будет поздно обращаться за помощью к специалистам.

Также соблюдайте правила эксплуатации дверного полотна и самого устройства. Это позволит значительно продлить срок его службы и избежать следующих проблем:

• износу сальников;
• утечки масла;
• износу поршня и рычага.

Все вышеперечисленные проблемы приводят к нарушению движения масла внутри корпуса доводчика. Перед тем, как отремонтировать доводчик двери , убедитесь, что сможете вернуть его функциональность и способность эффективно работать. Возможно, гораздо проще приобрести новый механизм, чем пытаться реанимировать полностью изживший себя как морально, так и физически доводчик.

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Назначение доводчиков

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

• безопасность при ежедневном использовании двери;
• защиту помещения от шума и негативных погодных явлений;
• экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

Виды

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

• Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

• Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
• Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

• Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
• Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
• Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
• Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
• Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

• Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» - на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
• Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
• Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

• Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

• Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
• Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
• На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
• Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери . Осуществляется он в несколько этапов:

• Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
• Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
• Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

• Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Многие, наверное, помнят различные хитроумные приспособления, которые использовались для полного и плотного закрытия дверей. Что только не придумывалось для этого!

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Сегодня проблема решается гораздо проще и эффективнее . Уже давно разработан и успешно используется специальный дверной доводчик.

Устройство может иметь самые разные конструкции, они представлены на рынке множеством различных моделей. Однако купить такое приспособление недостаточно – его нужно еще смонтировать. Можно обратиться к услугам специалистов, а можно попробовать разобраться и сделать это самостоятельно.

Что представляет собой доводчик?

Внутренний рабочий механизм доводчика — это сжимающаяся при открывании двери пружина, кулачковый механизм или шестерня с зубчатой рейкой. Доводчики, которые приобретаются в комплекте с цифровым замком, используют чаще второй тип механизма, для которого характерно повышенное усилие в самом конце закрывания: это нужно для надежного защелкивания замка. Кулачковые механизмы обычно используют в реечных доводчиках, они обеспечивают более плавное закрывание.

Установка дверного доводчика

Доводчик выбирают по массе и ширине двери, ориентируясь по специальной таблице стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, далее аналогично. В паспорте прибора указан его класс.

Варианты стандартной установки

Накладной доводчик может быть установлен снаружи или внутри помещения . В случае с межкомнатными дверями предпочтителен стандартный метод установки. Со стороны открытия на дверь монтируют корпус доводчика, а на дверную коробку – пруток с башмаком.

1. если «на себя» , корпус приспособления крепят на самый верх двери со стороны петель;
2. если же дверь открывается «от себя», т.е. в обратном направлении, то корпус монтируют на коробку, а рычаг крепят к дверному полотну.

Независимо от вида тяги, рычажной или канальной, накладные доводчики устанавливаются по единой технологии.

Монтажную схему в натуральном масштабе прикладывают к косяку и дверному полотну одновременно, сквозь бумагу отмечают точки расположения отверстий. Схема обычно идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия нужной величины . Для двери из алюминиевого профиля или тонкостенного металла полагается использовать специальные приспособления для крепления – бонки. В месте крепления фиксирующих элементов они не дают металлу деформироваться.

Крепят через готовые отверстия реечную планку (или башмак рычага) и непосредственно корпус приспособления с помощью саморезов. К корпусу специальным винтом (он идет в комплекте) присоединяют ответную часть рычага: в колене рычаг соединяют.

Коленный рычаг должен быть отрегулирован: к плоскости полотна двери он должен быть расположен под прямым углом. Требуемое усилие для закрывания дверей регулируется помощью специальных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до требуемой.

Если доводчик нужно отрегулировать в режиме с «дохлопом», который применяют на двери с кодовым замком или защелкой,
то усилие закрывания и его скорость регулируются в двух зонах. Это начальный диапазон, от 180 градусов до 15, и конечный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть немного выше. Но лучше избегать весьма заметной разницы между скоростями.

Важно! Если при регулировке винтов переусердствовать, корпус механизма может разгерметизироваться, из него вытечет масло, и он станет непригодным.

Некоторые модели обладают дополнительными опциями, такими как торможение открытия. Они тоже регулируются, и доводятся до нужных величин.

Варианты нестандартной установки

Иногда ситуация складывается таким образом, что по стандартной схеме установить приспособление никак не представляется возможным. Тогда приходится прибегать к монтажу дополнительного уголка или специальных планок. В каждом конкретном случае их конструкцию приходится разрабатывать на месте, с учетом исходных данных.

• Не рекомендуется при закрывании двери прикладывать усилия: сдерживать ее или, наоборот, торопить. Если дверь нужно заблокировать (когда через нее носят мебель, например), то для этого лучше отсоединить рычаг от доводчика.
• Не стоит вставлять распорки и кирпичи.
• Находящийся на уличной стороне двери доводчик следует беречь от промерзания масла, защищать от атмосферных осадков.
