Пламенный привет дачникам и огородникам! Сегодня будем превращать ваш участок из пустыни в оазис! Ведь все мы знаем, что гарантией высокого урожая овощей, ягод, фруктов и цветов является — полив. Самый популярный вариант орошения — капельный (точечный) полив. Благодаря которому, увеличивается урожайность в 2 — 2.5 раза, растения быстро растут и созревают. В свою очередь, замедляется рост и разрастание сорняка.

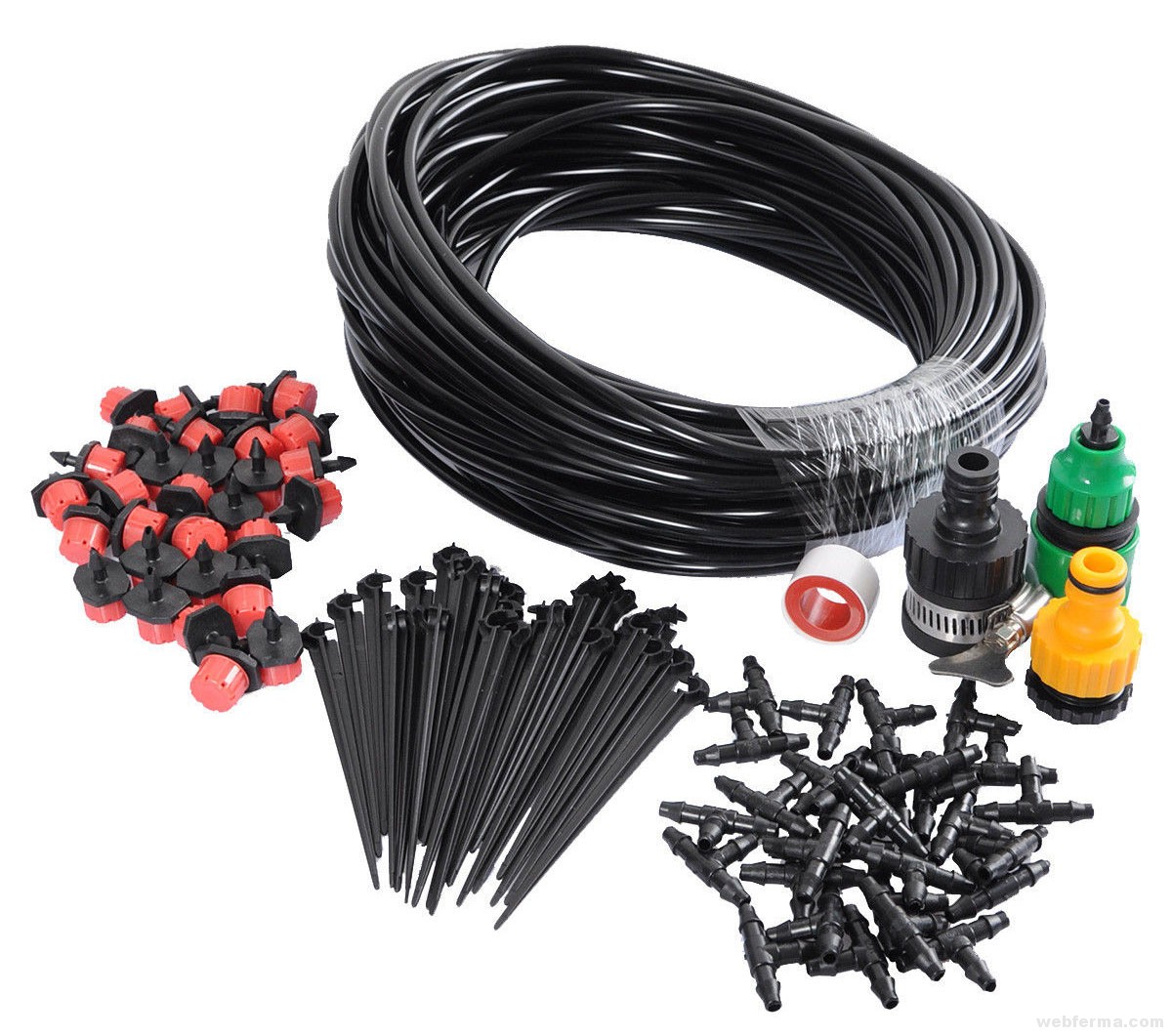

Систему капельного орошения можно приобрести в интернет магазине, где система подачи воды автоматизирована и все продумано. Однако стоимость данного оборудования «кусается». Но получать высокие урожаи хочет каждый земледелец. Поэтому мы будем мастерить систему орошения самостоятельно, без огромных затрат на продвинутое оборудование.

Ниже в статье мы рассмотрели несколько вариантов системы полива из подручный материалов, выбирайте для себя оптимальный и мастерите.

Кстати, если у вас завелись на дачном участке или огороде муравьи, как избавиться от них народными средствами раз и навсегда!

Это интересно!!! Капельный полив был придуман в некоторых районах Израиля. Они являлись самыми засушливыми и скудными на осадки. Поэтому можно смело утверждать, что вид такого полива придуман не из-за интереса или чего-то подобного. Он стал необходимостью.

Капельный полив своими руками. Преимущества и недостатки

Система такого полива заключается в доставке воды прямо к корневой системе культур. Поэтому их зелень не будет повреждена. Полив проходит непрерывно, в определенные промежутки времени и медленно. Это благоприятно влияет на растения. Так как влажность почвы находится на одном уровне.

Преимущества:

• Автоматизация. Имеется возможность задать время подачи воды и ее выключения, а также напора. Он может быть как сильным, так и слабым.
• Экономия времени. Ежедневно освобождается масса времени, которое могло быть потрачено на полив гряд.
• Дополнительная подкормка культур. В систему полива можно добавлять жидкие удобрения. А это положительно влияет на рост растений и повышает урожайность.
• Экономия воды. Из-за того, что влага поступает исключительно под корень, ее требуется намного меньше. В некоторых регионах это является главным плюсом капельного полива.
• Универсальность. Климат, почва, разнообразность культур, ландшафт никаким образом не влияют на применение данного орошения.
• Температура подаваемой воды. Во время ее протекания по трубам, она немного нагревается. Это благоприятно действует на растения и они не испытывают дискомфорта от ледяной воды.
• Предотвращение заболеваний. Некоторые болезни растений могут быть связаны с засухой. Например, грибок. В капельном поливе, как мы уже говорили, почва около корневой системы остается постоянно влажной.
• Исключение ожогов листвы. Отсутствие тепловых и химических ожогов зелени культур из-за подкорневого полива.
• Самостоятельный сбор конструкции полива. Система проста не только в использование, но и в сборе. У нее нет сложных механизмов. Поэтому дачник сможет собрать конструкцию самостоятельно.

Недостатки:

• Стоимость. Если вы собираетесь приобрести такое оборудование в магазине, оно может значительно уменьшить ваш бюджет. Но можно попробовать сделать его самостоятельно. А это существенно сэкономит деньги.
• Засорение трубок капельниц. Если произойдет затор в трубках, вода будет поступать на гряды не в том количестве, которое нужно дачнику. Либо будет прекращена ее подача вообще.
• Механические повреждения. Ленты оборудования могут изнашиваться или просто ломаться.
• Уплотненное развитие корня. Это происходит из-за скапливания влаги в одном месте.

Как видите, плюсов у капельного полива намного больше. Но есть и минусы, они незначительны и легко исправимы.

Как сделать капельный полив для сада и огорода из пластиковых бутылок

Пожалуй самый дешевый полив можно соорудить из пластиковых бутылок и трубочек маленького диаметра. Отыскать емкости в нужном количестве, я думаю не составит большого труда, да и в использовании такой системы сложностей не возникает.

Существует несколько способов орошения из баклажек:

• Поверхностный полив. Подвешиваем бутылки над растениями — . Над грядой протягивается проволока или металлический прут. Привязываем необходимое количество бутылок. В дне или крышке нужно проделать небольшие отверстия. Преимущество этого способа в том, что вода попадает в почву уже теплой, согреваясь солнечными лучами. Берите объем бутылки такой, чтобы выдержала опора. Баклажку лучше подвешивать ближе к земле, так как многие растения не переносят попадания воды на листья или в отверстие бутылки вставить трубочку от капельницы. Отрезаем дно, но не выбрасываем, оно будет служить крышкой, чтобы не попадал мусор и не испарялась вода. В крышке делаем отверстие под трубку и вставляем ее под небольшим наклоном. Переворачиваем тару вверх дном и подвешиваем, конечно можно разместить горлышком вверх, но это будет менее удобно.

На деле это выглядит так:

Трубочки из под капельницы удобны тем, что можно контролировать скорость подачи воды

• Подземное орошение корней

1. Следующий вариант более простой. Вкапываем пластиковую емкость между кустов дном вниз на 10-15 см, предварительно сделав отверстия отступив от донышка 3 см. Количество дырочек определяете сами в зависимости от того засушлива ли погода. Их может быть как 2-3, так и все 10. Если вы планируете закрывать крышкой, тогда и в ней нужно сделать отверстие. Чтобы после того, как уйдет вся вода, бутылка не смялась под грунтом.

Если орошение огурцов и помидоров происходит на глинистой почве, то отверстия скорее всего быстро забьются. Поэтому предварительно наденьте на бутылку чулок либо постелите на дно ямки отрез мешковины, можно еще посыпать соломой.

Важно! Вода сразу не должна уходить в почву, а расходоваться постепенно в течение нескольких дней. В этом вся суть данного метода орошения

Вот так происходит полив растений:

Так же, можно вкопать баклажку горлышком вниз, сделать чуть выше крышечки отверстия. Дно отрезаем, но советую его не выбрасывать, а накрывать сверху, чтобы воду не засорять мусором и не допускать испарения. Оптимальный угол наклона 30-45 градусов.

Пластиковую конструкцию можете заменить на 5 -6 литровую баклажку, тогда воды хватит примерно на 5 дней полива.

2. Простой способ со специальной насадкой. Сейчас этот вариант распространен среди дачников. Единственное их нужно докупить в специализированных магазинах для садоводов. Насадка имеет продолговатую форму с отверстиями, которая накручивается на горлышко бутылки, вместо крышки. Имеется ограничения по объему до 2.5 литров, для 5 литровой баклажки этот способ не подойдет.

В действии это выглядит так — надевается колпачок, а теперь его нужно воткнуть в землю рядом с кустом вместе с бутылкой. Донышко можно и не отрезать, после того, как вода закончится, можно выкрутить наконечник и заполнить емкость водой и повторить манипуляцию.

Еще пластиковую тару активно используют в теплице делая конструкцию со стержнем. Что дает возможность поливать куст на определенном расстоянии.

Готовая конструкция выглядит так:

С помощью этих конструкций можно вносить подкормку растениям. Для этого нужно развести удобрения в воде согласно инструкции на упаковке, которую необходимо строго соблюдать. Раствор будет равномерно распределяться возле корней, благодаря чему растение будет успешно его поглощать.

Система орошения с помощью пластиковых бутылей — отличная альтернатива, а в некоторых случаях даже полноценная замена традиционного полива. Сделать самому такую систему полива, не составит особого труда, ведь необходимые материалы почти всегда под рукой.

Сделай сам полив своими руками из пластиковых труб

При таком поливе нужно следить лишь за тем, чтобы в системе постоянно присутствовала жидкость и было своевременное открытие запорного клапана во время орошения. Преимущество в том, что процесс установки достаточно прост. А денежные затраты во время приобретения необходимого материала — снижены.

Установка

Понадобится всего несколько разноразмерных труб. Это напрямую зависит от площади насаждений. Также необходим фильтр тонкой очистки и бочка для сбора жидкости.

Для начала нужно точно расчертить план расположения гряд и системы полива. После этого можно будет рассчитать точное количество и стоимость оборудования.

1. Емкость помещается на возвышенность от 1-1,5 метров. Это обеспечит нужный напор воды.
2. От емкости выводят трубу (большую по диаметру). Она прокладывается вдоль всех гряд и до конца огорода. На конце трубы устанавливается заглушка.
3. Затем к трубе прикрепляются трубы меньшего размера. В них заранее просверливаются отверстия. Вся конструкция держится на старт-коннекторе, сбоку большой трубы. Концы труб также затыкаются, чтобы вода не могла протечь наружу.

Вот и система смонтирована! Теперь нужно открыть кран для подачи воды, чтобы ваши грядки с помидорами и огурцами, а также другими растениями и кустами получили достаточное количество влаги.

Капельное орошение из медицинских капельниц

Безусловно, это такая же экономичная конструкция. Она имеет свое преимущество если на участке посажены разносортные культуры. И их полив осуществляется в различных количествах. Минусом является — периодическая промывка засоренных капельниц. Но без этого не обойтись при любом оборудование для капельного полива.

Установка

Понадобится приобрести:

• одноразовые медицинские капельницы;
• шланги для распределения воды по грядам;
• подставки для накопительной емкости;
• запорная и соединительная арматура для шлангов и капельниц (краны, заглушки и тройники).

Лучше брать оборудование темного цвета, тогда капельницы будут защищены от водорослей.

1. Для начала необходимо разложить шланги по участку с грядами.
2. Первый конец шланга присоединяется к напорной магистрали. Второй следует заглушить.
3. Магистраль подключена к бочке с водой. Ее возвышают не менее, чем на 2 метра над землей. Тогда будет обеспечен необходимый напор воды на весь огород.
4. После того, как все трубы будут соединены, необходимо сделать пометки в каких местах будут располагаться капельницы.
5. Проделываем отверстия и вставляем в них медицинские капельницы. Другой конец подводится к корням культур.
6. Ну и для более долгого срока службы, стоит установить фильтры тонкой очистки перед подающей магистралью.

У данной конструкции множество преимуществ: значительная экономия воды, полив происходит самостоятельно, нужно всего лишь открыть кран. Влага не попадает на листья растений и это не весь перечень. Одним словом, с его помощью можно упростить весь процесс ухода за растением.

Делаем систему орошения и полива из труб

При установке магистрального трубопровода от емкости с водой до участка полива применяются трубы и фитинги из следующих материалов:

• полипропилен;

Эти трубы отлично выдерживают контакт с водой, не поддаются коррозиям, химически нейтральны и не реагируют на протекание по ним удобрений. Для орошения небольшого участка в большинстве случаев используют диаметр в 32 мм.

Магистральные трубы должны быть пластиковыми. А уже какой тип понадобится, выбирайте сами.

В местах отвода линий необходимо присоединить тройники. А уже к их боковым выходам подключать капельные шланги или ленты. Для этого также необходимо приобрести переходники. Они крепятся при помощи хомутов из металла.

Для дополнительного удобства, после каждого тройника можно установить краны, которыми будете регулировать подачу воды. Это удобно когда на огороде растут разные овощи.

Предлагаю посмотреть видео, еще одного варианта монтажа системы точечного полива при помощи ПВХ труб. Этот способ очень простой, но эффективный:

Еще один вариант капельного орошения из полипропиленовых труб:

Установка:

1. Бочку устанавливаем на возвышение. Это поможет получить напор для подачи воды.
2. К ней присоединяем главную трубу (32 мм в диаметре). Она будет подавать воду к распределительной трубе.
3. По всему периметру огорода прокладывается распределительная труба из ПВХ.
4. В ней проделывается отверстия для кранов. Это можно сделать шуруповертом.
5. В них вставляются краны. А уже на них устанавливаются капельные ленты или шланги.

Монтаж системы готов!

Как оборудовать самостоятельно точечный полив в теплице

Капельное орошение в теплице немного сложнее установить, чем оборудовать полив для целого огорода. Поэтому для теплицы лучше будет сделать поверхностное капельное орошение.

Установка:

1. Нужно приобрести садовый шланг ПВХ. Диаметр его должен составлять 3-8 мм.
2. К нему присоединяем фильеры.
3. Для емкости с водой подойдут обычные ведра. В дне каждого делаем отверстие.
4. Излив стягиваем штатной пробкой. Также его можно уплотнить тонкой резинкой.

Такая оросительная система очень удобна если вы бываете на даче по выходным. Она свободно сворачивается и также раскладывается.

На фото ниже можно посмотреть схему автополива теплицы.

А вот пример упрощенной конструкции без соединительных элементов:

На этом у нас все. Мы постарались рассмотреть наиболее распространенные самодельные конструкции для полива. Какой именно выбрать, все зависит от ваших предпочтений. А может вы посчитаете, что лучше купить систему орошения в интернет магазине — решать только вам.

А мы желаем вам богатого урожая, на ваших грядках!

Сад и огород нуждаются в своевременном поливе, особенно в жаркие летние месяцы. Система капельного полива – настоящее спасение для дачников, не желающих тратить львиную долю выходных на перетаскивание поливочного шланга по своему участку. Капельный полив – наиболее рациональный способ снабжения растений влагой, не он позволяет корневой системе пересыхать и испытывать недостаток питательных веществ, а также не допускает образования твердой корки на поверхности почвы или размывания плодородного слоя.

Устройство системы капельного полива

Принцип действия капельного полива заключается в капельной подаче воды непосредственно к корневой системе растений . В зависимости от применяемого оборудования влага может подаваться как на поверхность почвы – с помощью капельной ленты или шланга, так и в глубину плодородного слоя – с использованием капельниц.

По типу подачи воды система может быть гравитационной или принудительной. В первом случае вода поступает под воздействием силы тяжести из заранее наполненного бака необходимой емкости, во втором – от водопровода или от насоса, подключенного к скважине. Системы капельного полива рассчитаны на давление не более 2 атм., поэтому в принудительной системе обязательно должен быть установлен регулятор давления – редуктор. Для создания необходимого давления в гравитационной системе бак поднимают на высоту не менее 1,5-2 метров.

Вода от бака или водопроводной системы подается к месту полива по магистральным трубам, имеющим ответвления. В качестве ответвлений обычно применяют стандартные фитинги для капельного полива, о них рассказано ниже. Магистральные трубы укладывают вдоль забора, стенок теплицы или просто в борозде, закрепляют с помощью держателей.

К ответвлениям подключают капельные линии, проходящие вдоль рядов растений на всю длину грядки. В качестве капельных линий можно использовать гибкую капельную ленту с отверстиями или обычную пластиковую трубу, к которой через разветвители подключены капельницы. Концы капельных линий закрывают заглушками или промывными кранами.

Во избежание засорения системы на выходе из бака или в месте подключения ее к водопроводу устанавливают фильтр тонкой очистки, а также вентильный кран или редуктор, с помощью которых регулируется подача воды.

Проектирование системы капельного полива

Для качественного полива капельницы должны располагаться на расстоянии 30 см друг от друга, при этом увлажнение плодородного слоя происходит за 1-2 часа. Дальнейший полив нежелателен, так как ведет к переувлажнению и загниванию корневой системы, а также к перерасходу воды. За это время расходуется около 15-30 литров воды на квадратный метр.

Чтобы добиться такого режима полива, нужно правильно рассчитать общую длину системы или отдельных ее секторов, а также емкость накопительного бака в гравитационной системе. В принудительной системе не обойтись без ручного или автоматического управления поливом. Ручное управление подходит для садоводов, живущих на даче: достаточно открыть кран и, пока вы отдыхаете или собираете урожай, система увлажнит почву на нужную глубину. Если вы бываете на даче редко, стоит приобрести контроллер, который можно запрограммировать на любой период.

Пример расчета объема бака

Теплица имеет размеры 10х3,5 метров. Площадь теплицы равна: 10 · 3,2=32 м 2 . Умножаем полученное значение на 30 литров, необходимых для полива: 32 · 30 = 960 литров. Таким образом, для теплицы необходим бак объемом 1 кубометр.

Бак необходимо установить на такой высоте, чтобы в системе обеспечивалось устойчивое давление. При подъеме бака на высоту 2 метра давление в системе будет 0,2 атм., что достаточно для полива примерно 50 м 2 . Если площадь участка больше, при гравитационном способе подачи воды целесообразно разделить систему полива на секции и подавать воду в них поочередно, либо установить на каждую секцию отдельный бак. Решить проблему поможет также насос, повышающий давление – в этом случае его необходимо поддерживать порядка 2 атмосфер.

Для обеспечения устойчивого давления в системе важны и такие факторы, как диаметр магистральных труб и капельных линий. Труба диметром 16 мм пропускает 600 литров воды в час, ее вполне достаточно для полива 30 м 2 участка. Если площадь участка больше, лучше выбрать трубу большего диаметра: труба 25 мм позволит пропустить 1800 литров в час и полить участок около 100 квадратных метров, труба 32 мм имеет пропускную способность около 3 кубометров, что достаточно для участка в 5 соток, а труба 40 мм – 4,2 кубометра, или 7 соток.

Длина каждой капельной линии не должна превышать 100 метров при любой пропускной способности магистральных труб. Обычно капельные линии подключают параллельно на расстоянии, равном расстоянию между рядами посадок. В случае полива плодовых деревьев или кустов капельные линии располагают вокруг них на расстоянии 0,5-1 метр от ствола.

Оборудование и фитинги

Перед началом монтажа системы капельного полива необходимо нарисовать план раскладки труб и рассчитать необходимое количество материалов, соединительных элементов и аппаратуры.

Для монтажа системы подачи воды необходимы:

• Пластиковый или металлический бак требуемого объема или насос, подающий воду из колодца;
• Вентильный кран;

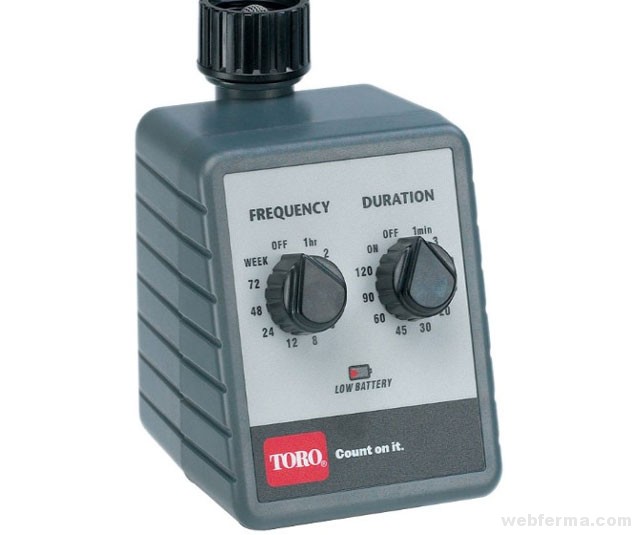

• Контроллер – в случае установки автоматизированной системы;
• Шаровый кран;
• Редуктор давления;
• Фильтр тонкой очистки;

Переходник для подключения к системе полива.

Система полива включает следующие элементы:

• Пластиковые трубы сечением от 16 до 40 мм для магистральных труб;
• Капельная лента или капельные трубки в комплекте с разветвителями и капельницами;
• Фитинги: краны, тройники, миникраны, стартконнекторы, адаптеры для подключения капельной ленты, заглушки.

Технология монтажа

1. Устанавливают бак на высоте 1,5-2 метра или выполняют подключение к системе водоснабжения. В бак врезают переходник, на который с помощью ленты ФУМ накручивают вентильный кран – он необходим для регулирования подачи воды. Если вода в бак поступает из водопроводной сети, его можно оснастить запорным клапаном поплавкового типа, как в сливном бачке.



2. После крана устанавливают программируемый контроллер, регулирующий подачу воды в зависимости от заданной программы. Можно настроить его на ежедневное включение или на полив раз в несколько дней, а также установить время полива. После контроллера устанавливают шаровый кран, позволяющий перекрыть поступление воды.



3. Для регулирования напора в подающую систему ставят понижающий редуктор или насос, повышающий давление. Рабочее давление – 1-2 атмосферы, при его увеличении могут образоваться протечки в местах соединения трубок и капельниц, при понижении вода будет поступать неравномерно. Для очистки воды систему оснащают фильтром тонкой очистки – это позволит избежать засоров.
4. К системе подачи через разветвители и переходники подключают пластиковые магистральные трубы, нарезанные на отрезки, соответствующие расстоянию между капельными трубками. Трубы соединяют с помощью тройников. Последнюю магистральную трубу на удаленном конце оснащают промывным краном – он пригодится в случае засорения системы.
5. К тройникам через адаптеры подключают капельные ленты или трубки. Капельная лента представляет собой гибкий шланг с перфорацией, через отверстия осуществляется капельный полив. Лента легко режется ножом, ее концы загибают и надевают на них специальные зажимы, играющие роль заглушки.



6. Капельная трубка – это пластиковая труба, обычно ее диметр не превышает 16 мм. В трубке сверху на расстоянии 30-60 см делают отверстия для разветвителя диаметром 3 мм. В них вставляют резиновые уплотнители и разветвители, которые могут иметь от 2 до 4 ответвлений. В ответвления вставляют шланги капельниц – пластиковых трубок с отверстиями. Капельницы втыкают в землю рядом с растениями.



7. Проводят тестирование системы и определяют необходимое давление, которое регулируют редуктором или вентильным краном на баке.

Монтаж системы капельного полива своими руками не представляет сложности, при правильном расчете капельный полив позволяет снизить трудоемкость садово-огородных работ и повысить урожай в 1,5-2 раза. На зиму система легко разбирается: снимаются трубки и капельницы, с бака сливается вода, убирается регулирующая аппаратура. При необходимости систему можно расширить или перепланировать. Применение ее не ограничивается садовым участком, ее с успехом можно применять на клумбах, балконах, газонах и в оранжерее.

Видео: подключение системы капельного полива

Использование капельного полива позволяет полностью автоматизировать процесс подачи влаги, нормировать ее количество и обеспечивать наиболее благоприятные условия развития растений. Кроме того, достигается значительная экономия воды, появляется возможность одновременно с поливом осуществлять подкормку растений питательными веществами.

Капельная лента и фитинги с кранами — фото

В настоящее время существует много различных компаний, известных и не очень, выпускающих фитинги для капельного полива. Существует широкий выбор различных элементов и узлов, что дает возможность быстро и качественно собирать самые сложные системы с минимальными потерями времени.

Прежде всего, следует нарисовать схему предполагаемого орошения с указанием места забора воды, расстояния до каждой грядки, их расположение.

Еще один важный фактор – наличие на грядках различных видов растений, для каждого из них нужна своя периодичность полива. От этого зависит, каким именно образом будут подключаться капельные ленты, будут ли они одновременно осуществлять полив или следует предусмотреть раздельное отключение каждой линии. От этого зависит номенклатура и количество фитингов.

Все фитинги изготавливаются из полиэтилена высокого давления методом литья под давлением в пресс-автоматах. От чего зависят эксплуатационные характеристики изделий?

Качество сырья. Очень важный вопрос. Фитинги могут изготавливаться из первичного или вторичного полиэтилена. В чем между ними разница? Первичный полиэтилен изготавливается только на химических предприятиях путем сложного процесса полимеризации углеводородного сырья в специальных агрегатах. На производстве контролируются все технологические параметры, добавляются различные добавки для повышения устойчивости к жестким ультрафиолетовым лучам и повышения показателей физической прочности. Готовая продукция отвечает всем государственным стандартам, товары из нее самого высокого качества.

Вторичный полиэтилен получают после переработки изделий из первичного. Качество такого сырья намного хуже, во время переработки смешиваются различные марки пластиков, физические характеристики этих материалов уже значительно ниже первоначальных и непредсказуемые. В результате готовые изделия имеют намного хуже эксплуатационные показатели, быстро выходят из строя, не могут выдерживать значительных физических и динамических усилий. Кроме того, технология производства вторичного полиэтилена не предусматривает использования добавок для повышения устойчивости к УФ излучению, материал быстро стареет, дает микротрещины, которые в дальнейшем расширяются и становятся причиной полного нарушения целостности изделий.

Использование вторичного полиэтилена для изготовления фитингов оправдывается низкой стоимостью сырья. Ответственные производители для повышения качества своих товаров добавляют во вторичный полиэтилен до 50% первичного, за счет этого улучшаются все показатели прочности и устойчивости. Как можно догадаться, недобросовестные ничего не добавляют, пытаются любыми способами увеличить свою прибыльность за счет обмана покупателей.

Как отличить качественные фитинги от некачественных

Если есть определенные знания, то сделать это несложно. На что нужно обращать внимание во время визуального осмотра?

1. Все поверхности фитингов должны быть гладкими, места заливки в форму полиэтилена аккуратно удалены.
2. Не допускается наличия на поверхностях впадин. Такие изъяны образует некачественный вторичный полиэтилен, после выхода из пресс-формы он дает значительную усадку. Это существенно изменяет первоначальные размеры, соединения могут давать течь. Еще одна причина появления падин – грубые нарушения технологии производства: перегрев полиэтилена, некачественные пресс-формы.
3. Торцевые поверхности зажимов должны быть строго перпендикулярными к оси, запрещаются даже незначительные отклонения от плоскости. Нарушение этих параметров свидетельствует, что товары изготовлены из некачественного сырья или точность пресс-форм ниже всякой критики.

Если вам удалось заметить хотя бы один указанный недостаток, то покупать такие фитинги не стоит. Низкая цена не должна оправдывать еще более низкое качество. Попытки сэкономить станут причиной существенных убытков. Система полива быстро сломается со всеми негативными последствиям и придется повторно покупать комплект фитингов. Только на этот раз уже качественных.

Краткий перечень фитингов для соединения трубопроводов и ленты

Большинство изделий адаптировано под диаметр трубопроводов 3/4?, другие размеры покупать нет надобности. Расход воды при капельном поливе очень маленький, трубопроводы с такими диаметрами могут применяться для создания сложных и больших по протяженности систем, они обеспечат подачу достаточного ее количества.

Если капельный полив должен быть стационарным, то для его монтажа применяются пластиковые трубы, вместо поливной ленты устанавливаются индивидуальные капельницы. Такая конструкция более сложная и дорогостоящая, для ее монтажа нужно использовать специальные фитинги:

Краны для капельного полива

По конструктивным особенностям относятся к наиболее сложному виду фитингов, применяются для улучшений функциональности системы капельного полива.

Фитинги для внесения удобрений

Возможность одновременно с поливом дозировано вносить минеральные удобрения – одно из важных преимуществ капельного полива. Для этого применяются специальные фитинги и узлы.

Простые монтажные фитинги

Для создания сложных систем полива дополнительно применяются простые соединительные фитинги: штуцера, тройники и стартера с резьбой и ершиком. Они надеваются на шланги или трубки, могут иметь различный входной диаметр.

В реализации есть стартера для шлангов, насадок, стартера на два и четыре выхода для подключения капельниц. Если нужно сделать полив более целенаправленным, то используются капельные спицы, с их помощью вода может направляться в конкретное место растения. Прижимные спицы фиксируют поливные трубки в нужном положении. Есть возможность отдельно приобретать ремонтные резиновые уплотнители для краников и стартеров, подвесные кольца для трубок.

Никогда не покупайте фитинги с точностью до одного, всегда нужно иметь запас. К сожалению, массовое производство дешевых деталей расслабляет производителей, качеству продукции они уделяют недостаточное внимание. Каждый раз бегать в магазин для замены некачественного фитинга обойдется намного дороже, чем сразу сделать небольшой запас. Кроме того, уже во время монтажа оросительной системы может возникнуть необходимость изменения схемы, а для этого понадобятся дополнительные фитинги.

И последний совет – уделяйте максимальное внимание установке стартовых фитингов. Аккуратно высверливайте отверстия, старайтесь делать кромки ровными и гладкими, всегда удаляйте из трубы остатки полиэтилена. Входные диаметры стартовых фитингов имеют самые небольшие параметры, что увеличивает риски их засорения. После высверливания отверстия вынуть всю стружку не удастся, шланги рекомендуется промывать. После завершения установки всех стартовых фитингов следует закрыть краники и включить подачу воды в магистральный трубопровод. Конец трубы должен быть полностью открыт, заглушка монтируется уже после промывки. Подождите несколько минут, пока сильный напор воды не удалит из трубы все кусочки полиэтилена, оставшиеся после высверливания отверстий.

Видео – Фитинги для капельного полива

Что является самым главным критерием для растений, произрастающих в теплице? Солнце, вода и тепло — основные требования для благополучного роста. При этом нужно строго придерживаться норм и времени полива, а если все саженцы в теплице нуждаются в собственноручном поливе, то этот процесс становится крайне хлопотным для ваших рук и отнимает массу времени. Но выход есть! На сегодняшний день большинство владельцев теплиц и парников своими руками создают автоматический полив, проявляя изобретательность и получая отличный результат.

Самой современной и востребованной технологией полива является система капельного орошения.

Этап проектирования и схема капельного орошения в теплице своими руками не подразумевает какие-то сложные чертежи и разметки, однако лучше изначально набросать план на бумаге.

Необходимые инструменты для монтажа системы

Сама система водных разветвлений состоит из главного водовода, который подает воду от источника к разветвителям, а к ним уже присоединены капельные трубки, по которым к растениям поступает вода. Все это не так сложно, как кажется на первый взгляд, достаточно иметь умелые руки, знать параметры установки и иметь необходимые инструменты для монтажа, чтобы обеспечить умный полив.

Список инструмент для монтажа своими руками капельниц, фильтров, фитингов и прочих элементов капельного полива:

• рулетка;
• пробойник;
• перфоратор;
• дырокол;
• панчер;
• плоскогубцы;
• ножницы для пластиковых труб;
• труборезы;
• ключи для фитингов (фитингов-саморезов);
• набор разводных ключей;
• лопата (для прокладки внутрипочвенной системы).

Система автоматического капельного полива проста по своему устройству и доступна в денежном отношении, так как необходимые детали для ее обустройства можно приобрести в любом специализированном магазине за небольшую цену. Подобный полив невероятно удобен, экономит массу времени и обеспечивает ваши растения необходимой влагой даже при вашем долговременном отсутствии. Данный метод обеспечивает четкий дозированный расход влаги для каждого растения, своевременную и бесперебойную подачу воды, равномерное ее распределение по всей территории вашей теплицы.

Вернуться к оглавлению

Капельный полив автоматический

Подобный метод полива по праву считается наиболее рациональным и выгодным. Это особенный метод полива, при котором капли воды поступают непосредственно в прикорневую зону растений дозированными порциями. Количество поступающей воды регулируется специальными дозаторами-капельницами и капельной лентой. Шланги капельного полива могут располагаться и на поверхности, и в земле. В обоих случаях растениям обеспечено оптимальное количество влаги, помимо того, повышенная влажность почвы защищает растения от ранних заморозков.

Подобный метод полива великолепно подходит для теплиц, в которых отсутствует доступ к большим объемам воды. Шланги представляют собой малообъемную систему, которая рассчитана для тепличного применения, где низкое давление и мало воды. Поэтому в ход может пойти самая обыкновенная бочка, которую следует приподнять над землей на высоту полтора-два метра.

Вернуться к оглавлению

Преимущества капельного полива

Данный метод рассчитан на весь вегетационный период, влага поступает целенаправленно к самим растениям, не растрачиваясь на междурядья. Расход энергии и воды при подобном методе орошения в два с половиной раза меньше, чем при традиционном способе полива. Капельное орошение экологически безопасно и экономически обосновано для применения в условиях открытого грунта и в теплицах. Также очень удобно внесение удобрений при поливе, удобрение доставляется точно к корню растения, при этом происходит его экономия и повышается усвоение подкормки почвой.

Самое главное преимущество в капельном поливе и его отличительная особенность — автономность (относится к автоматизированным системам), процесс работы продолжается 24 часа в сутки и 7 дней в неделю, а вы при этом занимаетесь своими делами или отдыхаете. Использование капельной системы существенно снизит ваши трудозатраты и затраты времени на разрыхление и прополку земли, как после обычного полива. Чрезвычайно оптимизирует процесс растениеводства тот факт, что вам больше не придется передвигать своими руками поливной шланг в разных направлениях, будучи по колено в грязи, ломая и калеча при этом растения.

Этот способ полива препятствует попаданию воды на стебли и листья растений, тем самым предохраняя их от появления болезней, которые вызывает сырость, и препятствуя возникновению солнечных ожогов, которые появляются от так называемой «линзы», в которую превращается капля воды при пропускании сквозь себя солнечных лучей.

В подобном поливе имеется еще одно преимущество — сорняки не могут развиваться активно в этих условиях, и почва остается «дышащей» и рыхлой.

Вернуться к оглавлению

Устройство схемы капельного полива в теплице

Просто взять и проделать отверстия в шланге, чтобы обеспечить грамотный капельный полив, недостаточно. На первый взгляд, количество элементов и приспособлений может вас запутать, но главное, что нужно сделать, это соединить их в единую структуру, позаботившись о том, чтобы в местах соединений не было утечки. Принцип работы системы заключается в расположенной на участке густо разветвленной сети трубок, по которой вода малыми дозами поступает к корневищу растений на протяжении всего периода вегетации. Поступление воды вы регулируете своими руками или автоматически. Для теплиц с небольшой площадью достаточно ручной регулировки, но для обеспечения влагой больших теплиц актуальным будет подключение автоматических систем орошения.

Для устройства данной системы своими руками вам понадобятся:

• подающий шланг (полиэтиленовая капельная трубка, капельная лента);
• капельницы;
• переключательные краны;
• тройники;
• адаптеры;
• муфты;
• насос.

Примечательно, что все детали должны быть изготовлены из пластика, металлические элементы с течением времени забиваются ржавчиной.

Трубки отличаются сроком службы не менее пяти лет, устойчивы к засорению и очень практичны. Капельницы бывают разборными, неразборными, универсальными, регулируемыми, компенсирующими давление и не компенсирующими. Регулируемая капельница устанавливается в трубку именно в том месте, где требуется полив, для чего предварительно проделывается отверстие. Капельная лента представляет собой более бюджетный вариант, чем трубки, и более приемлемый для больших участков.

В первую очередь необходимо создать определенный уровень давления внутри системы, во избежание разрыва разводящего шланга, чтобы полив происходил равномерно, на протяжении всей длины (особенно на неровных поверхностях). Потому что данные системы полива работают исключительно при низком давлении воды. Разрыв может произойти, если давление в системе станет высоким. Поэтому применение регулятора выходного давления, становится более чем актуальным.

Капельное орошение – это метод медленного полива (2-20 литров в час) по системе пластиковых труб малого диаметра, оборудованных водовыпусками. Они называются капельницами или капельными водовыпусками.

Вода подается точечно к корневой зоне растений. Более 90% ее поглощается корнями, так как потери, глубокое просачивание и испарение минимизированы.

Этот метод требует более частого полива (через 1-3 дня), что создает благоприятный для растений уровень увлажнения почвы.

Эффективность методов полива

При идентичных условиях коэффициент эффективности работы будет таким:

• Капельное орошение – 90%;
• Стационарное дождевальная система – 75-80%;
• Передвижное дождевальное орошение – 65-70%;
• Самотечное орошение (по трубам) – 80%;
• Самотечное орошение (по бороздам) – 60%.

Схема работы капельного орошения (фото увеличивается по клику).

Плюсы капельного орошения по сравнению с традиционными методами:

• минимальный расход воды;
• возможность применения почти не зависит от топографии участка;
• почва не заболачивается, нет засоления;
• не повышается уровень влажности при использовании в теплице;
• отсутствие эрозии.

По статистике, урожайность сельскохозяйственных культур повышается на 20-40% у плодовых культур и винограда и на 50-80% у овощных. Период созревания сокращается на 5-10 дней.

Лучше один раз увидеть

Предлагаем посмотреть видео в котором подробно рассказывается о преимуществах и принципе работы капельного полива.

Дополнительные преимущества

• Предотвращение образования земляной корки у корней,
• Отсутствие условий для почвенной гнили,
• Возможность осуществлять орошение на участках с большим уклоном и сложным рельефом без террасирования;
• Экономия воды, удобрений, труда;
• Благодаря точечному увлажнению корня, сельскохозяйственные культуры усваивают до 95% поданной воды;
• Возможность осуществлять орошение в любое время суток;
• Нет воздействия ветра и испарения (последнее важно для теплиц);
• Возможность подачи удобрений вместе с водой. Благодаря точному попаданию в прикорневую зону, экономится до 50% от обычного количества удобрения;
• При капельном орошении капли не попадают на листья и стебли, что уменьшает вероятность возникновения их заболеваний. Кроме того, с листьев не смываются средства защиты от листогрызущих и сосущих вредителей в отличие от дождевания ;
• Так как вода и удобрения не попадают на междурядья, распространение новых сорняков прекращается, развитие существующих замедляется;
• Сбор плодов и уход за листьями осуществляется вне зависимости от времени полива.

Ленты без капельниц существенно снижают затраты на организацию капельного полива полей.

Из чего состоит система

1. Источник воды

   Им может быть водопровод, колодец, скважина или резервуар, стоящий на высоте более 3 метров. Открытые водоемы не подходят для этих целей из-за возможного разрастания водорослей и засорения ими капельниц. В промышленном растениеводстве открытые водоемы используются после устройства песчано-гравийных фильтров. Однако, их стоимость слишком высока для малых фермерских хозяйств.

2. Регулятор давления

   При подсоединении к водопроводу необходимо замерить давление. Если оно превышает 100 кПа (1 атм.), то необходимо установить регулятор для понижения давления.

3. Труба разводящего трубопровода

   Для небольших площадей достаточно ПНД трубы диаметром 32 мм. Такой вид доступен на рынке или в магазине стройматериалов. Труба из вторичного сырья не подходит, так как будет деформироваться от солнечных лучей и протекать в местах соединения с другой трубой или лентой.

4. Лента

   Плоская полиэтиленовая лента при наполнении принимает форму трубки. В нее установлены капельницы с одинаковым интервалом. Например, лента Aqua-TraXX AE 16 мм. и с толщиной стенки 200 мк., выпускаемая в Италии, подходит для орошения моркови, огурцов, свеклы при расстоянии между капельницами в 15 см. и для помидоров при расстоянии в 30 см.

5. Дисковый фильтр

   Очищает поток, поступающий в систему, от гидроокиси железа и взвешенных частиц, предотвращая засорение капельниц. Рекомендуется применять даже если вода из чистейшей скважины. Однако, его стоимость аналогична стоимости 100 метров ленты. Следовательно, каждый фермер/садовод/дачник сам должен решить, что целесообразнее.

6. Штуцеры (фитинги, стартконнекторы)

   Служат для соединения элементов системы воедино. Фитинг – пластиковая деталь с резиновым уплотнителем для соединения с разводящей трубой и с резьбой с гайкой с другой – для зажима ленты.
   Существуют фитинги с краном для перекрытия определенных участков. Они нужны, если рядом произрастают культуры с разной водопотребностью.
   Краны, заглушки, хомуты, уплотнители и другая периферия нужны для удобства монтажа и эксплуатации.

На фото - пример орошения кукурузы. На больших площадях при промышленном выращивании микрокапельницы - непозволительная роскошь.

Выбор состава систем

Регулируемая микрокапельница направленного (одностороннего) типа.

Установка системы

Один из плюсов - простота монтажа. Собрать капельное орошение своими руками из подобранных компонентов сможет любой неквалифицированный работник.

Планирование

Необходимо разделить участок по степени водопотребления путем наброска примерной схемы. Карта должна быть разделена на несколько частей разными цветами по следующим признакам:

• Нормы водопотребления
  Нужно отметить растения с высокой, средней, малой потребностью.
• Инсоляция
  Следует обозначить участки с прямыми солнечными лучами и тенью. При одинаковой потребности в поливе одного вида растений следует учитывать уровень испарения.
• Типы почвы , если участок располагается на почвах разных типов.

Проектирование

На схему наносится расположение труб: раздаточная может быть длиной 60 м. Если вода подается в центр магистральной трубы, то возможна длина до 200 м. К ней подсоединяются боковые трубы.

Если нужно нескольких раздаточных линий, они подсоединяются к боковым трубам с помощью фитингов.

Магистральная линия идет вдоль длины участка, либо по всему периметру.

Пример монтажа с прямыми отводами. Здесь магистральная труба делит участок пополам, а от нее по обе стороны подводится вода к рядкам культур.

Для больших полей, где длина магистральной части системы превышает указанный метраж, необходимо использовать напорное давление.

Выбор капельниц осуществляется по таблице, приведенной выше. Помимо их типа, учитывается расстояние между ними и тип почвы:

• Песчаная почва
  Расстояние между водовыпусками примерно 28 см. Водовыпуски выбираются из расчета 3,8-7,6 л/час.
• Суглинистая почва
  Расстояние - примерно 43 см. Водовыпуски выбираются из расчета 1,9-3,8 л/час.
• Глинистая почва
  Расстояние - примерно 51 см. Водовыпуски выбираются из расчета 1,9 л/час.

При использовании микрокапельниц расстояние между ними должно быть на 5-7,5 см. больше, чем описано выше.

Для деревьев в саду и растений с более высокими потребностями в воде, нужно устанавливать по два водовыпуска рядом.

Нельзя смешивать и комбинировать капельницы с разной скоростью подачи в одной линии.

Все это отмечается на плане с указанием длины труб, размеров и количества капельниц, также отмечаются все необходимые фитинги, сгоны, концевые заглушки. По этому плану осуществляется закупка оборудования.

Пример прокладки ленты для капельного полива плодовых деревьев.

Монтаж системы от водопровода

1. Установка магистральной трубы
   Отключить подачу воды в водопровод, открутить кран, соединить водопровод и трубу оросительной системы через сгонную муфту. Подсоединить капельные линии по плану. Обмотать все соединения тефлоновой лентой для предотвращения протеканий.
2. Установка тройника (по желанию)
   С помощью тройника можно использовать один выход даже после завершения монтажа системы полива. Все оборудование подсоединяется через один выход тройникового соединителя, в то время, когда другой может использоваться для подсоединения шланга или для крана для других нужд.
3. Установка таймера (по желанию)
   Таймер необходим для автоматического полива, позволяет включать подачу воды в определенное время.
4. Установка обратного клапана для предотвращения попадания загрязненной воды в питьевую.
5. Антисифонные клапаны не будут работать, если будут установлены выше других клапанов по течению воды, что делает их непригодными для большинства капельных систем.
6. Установка фильтра. Распределительный трубопровод легко засоряется ржавчиной, минералами, взвешенными частицами. Тщательность фильтрации должна быть от 100 микрон.

Отправными точками являются изучение геометрии участка и расположения на нем растений, а также местоположение и давление источника орошения.

Простейший механический таймер включения полива. Слева задается частота полива (от 1 раза в час до 1 раза в неделю), справа - продолжительность.

Подсоединение

1. Монтаж капельных линий.
   С помощью специального инструмента нарезать трубы необходимой длины. С помощью коннекторов соединить с регулятором давления или с боковыми линиями, уложить на поверхность участка.
2. Добавить регулировочный вентиль перед каждой капельной линией для возможности регулировать напор, отключать определенную линию.
3. Зафиксировать капельные линии скобами, воткнутыми в землю.
4. Проделать отверстия в трубе так, чтобы капельница сидела плотно без протечек из отверстия, и установить их.
5. Установить концевую заглушку или регулировочный вентиль в конце каждой капельной линии. Если будет позже необходимость, вентиль позволит расширить капельную систему.
6. Включить воду, проверить работу системы.

Готовые наборы для капельного полива

Можно купить готовый комплект, который включает в себя все вышеперечисленные компоненты. Конечно, это имеет смысл делать только для первоначального знакомства с принципами работы.

На этом фото (увеличивается по клику) - пример такого набора. Его цена (на момент написания статьи, осень 2015г) - 19 долларов плюс доставка в Россию. Подробнее - на самом сайте Ebay .

Практический пример расчета

На участке размером 3 га (100м х 300м). планируются выращивать томаты, огурцы и капуста. Значит, система капельного орошения на нашем поле условно делится на три подсистемы (по количеству видов выращиваемых растений).

• Капельное орошение грядок с томатами

  Для двух двойных рядов длиной 100 метров необходимы две ленты длиной по 100 м. каждая. Расстояние между капельницами – 30 см. Каждому кусту будет выделено 1,5 литров в сутки. Расчетная скорость расхода воды из каждой капельницы равна 1,14 л/час. Следовательно, воду сюда нужно подавать в течение 1 часа 20 минут, из расчета (1,5л:1,14 л/час). Общий расход подсистемы за час равен 760 литров (2x100:0,3x1,14).

• Грядки с огурцами

  Орошение будет осуществляться для четырех рядов длиной по 100 метров каждый. В качестве допущения, пусть расстояние между растениями составляет 20 см., а водопотребность составляет 2 литра в сутки. Расстояние между капельницами на ленте равно 20 см. В результате подсчета расход для данной подсистемы должен составлять 2280 л/час по формуле 4x100:0,2x1,14. Время работы подсистемы - 1 час 45 минут в сутки.

• Полив белокочанной капусты

  Капуста выращивается на шести стометровых рядах. Расстояние между растениями - 40 см. Предположим, что каждое отдельное растение потребляет 2,5 литров в сутки. В данном случае нужно использовать ленту с расстоянием между капельницами 40 см. Расход воды в данной подсистеме будет составлять 1710 л/час (6x100:0,4x1,14). Срок подачи воды в эту часть должен быть 2 часа 10 минут в сутки.

Внимание: нормы водопотребления каждой культуры в данном примере носят примерный характер! Они должны быть уточнены для каждой конкретной культуры и каждого региона.

В результате этих расчетов выходит, что общий расход воды для всей системы должен быть 4750 л/час. Теперь необходимо проверить скорость подачи воды из источника. Это можно сделать с помощью 10-литрового ведра и секундомера. Подсчитанная таким образом скорость водоподачи позволит понять, нужен ли насос или достаточно имеющейся производительности источника.

Отличные результаты капельный полив дает при работе с такими полевыми культурами, как картофель, лук, арбуз. Прекрасно зарекомендовал себя в теплицах и при выращивании винограда.
