Сравнительные характеристики запорной арматуры

Общие характеристики разных видов запорной арматуры

Запорная арматура используется при устройстве газопроводных и канализационных систем. Ее можно увидеть на трубопроводах общего назначения, промышленного типа, промышленных трубопроводах с особыми условиями работы, сантехнических трубопроводах и на многих других. Они предназначены для того, чтобы перекрывать любые водные либо газовые потоки.

Для этих целей служат задвижка, кран, вентиль, клапан, а также иные запирающие механизмы. Бытовая сантехника не обходится без подобных механизмов, но мало кто понимает, чем отличается кран от задвижки. Без этого просто невозможно подключить бытовую технику, устранить течь, перекрыть газ или поменять смеситель . Сантехника окружает нас сплошь и рядом, а запорная арматура — неотъемлемая ее часть.

На самом деле она имеет существенные различия как конструктивные, так и эксплуатационные, хотя любое конструктивное решение этого вида арматуры всегда работает в двух положениях: закрыто и открыто.

Но, исходя из их функциональных характеристик и области применения, выбирается тот или иной вид устройства. Для правильного выбора следует знать, чем может отличаться принцип их работы, и какую функцию каждый из них выполняет.

Вернуться к оглавлению

Принципы работы крана, вентиля и задвижки

Конструктивными решениями запорной арматуры, являются краны, вентиля и задвижки. Чем они отличаются между собой?

Задвижки являются самыми распространенными и самыми востребованными запирающими устройствами. Их конструкция подразумевает нахождение запирающего элемента в положении закрыто и открыто. Поток рабочей среды перекрывается вследствие того, что запирающий элемент перемещается перпендикулярно к его оси. Задвижки могут быть применены исключительно в роли запирающей арматуры. Они бывают параллельные, клиновые и шиберные.

Вентиль или клапан способны перекрывать поток рабочей среды за счет того, что устройство перемещается параллельно оси его движения. Он, в отличие от задвижек, может быть применен не только как перекрывающее устройство, но и как регулирующее ввиду того, что его конструкция позволит вам не полностью перекрыть поток среды, а частично.

К существенному недостатку можно отнести неспособность вентиля реагировать на изменяющуюся скорость и давление в системе. Поэтому сфера его применения — трубопроводы с относительно постоянным потоком и давлением рабочей среды. Кроме регулирующих и запорных устройств, различают перепускные, смесительные, а также распределительные конструкции данных механизмов.

Кран — еще один вид запорной арматуры. Он может быть применен как перекрывающее, так и регулирующее устройство. Функционирует он так: запорный элемент, вращаясь вокруг своей оси, перемещается по направлению перпендикулярному движению потока среды. Запорный элемент имеет форму диска. Вследствие его вращения вокруг собственной оси и происходит перекрытие жидкости по перпендикулярному направлению.

Современная сантехника предлагает различные конструкционные решения запорной арматуры, которые имеют собственные особенности. Конечно, это влечет за собой наличие отличительных преимуществ и недостатков, которые проявляются в различных условиях. Поэтому, чтобы правильно выбрать запорную арматуру, необходимо учесть особенности конструкции трубопровода, а также условия использования и требования к конкретному устройству. Для этого необходимо понимать, чем отличается, к примеру, кран от вентиля, ведь разница между ними не столь очевидна.

Вернуться к оглавлению

Сравнительные характеристики крана и вентиля

Основным различием между краном и вентилем является регулировка напора рабочей среды. Вентиль может производить такую регулировку, а вот кран нет. Более того, учитывая правила эксплуатации кранов, регулировать с их помощью напор категорически запрещено. Функций у крана всего две: открывать и закрывать поток среды. А вот клапан может легко регулировать напор жидкости или газа.

Такое различие обусловлено конструкцией. Запорный элемент в этом устройстве перемещается в направлении потока и в итоге садится на седло. В кранах же он вращается вокруг своей оси. Кроме того, существуют шаровые краны. В их конструкции запорным элементом выступает поворачивающейся перпендикулярно потоку шар, вследствие чего изменяется диаметр трубы. А вот вентиля оборудуются грун-буксой. Данное конструктивное решение подразумевает, что, перемещая шток грун-буксы, производят поднятие или опускание клапана, который прикреплен к штоку. Таким образом, происходит открытие или закрытие отверстия, которое находится в седле.

Визуально несложно отличить вентиль от крана. Если у запорной арматуры простая ручка, а конец этой ручки крепится к штоку, то это — кран. Если же на месте ручки на штоке находится барашек — это клапан.

Вентили и задвижки - неотъемлемые элементы инженерных коммуникаций, которые выполняют функцию открытия и перекрытия подачи вещества, транспортируемого по трубопроводу (газ, вода, сжатый воздух, нетепродукты и прочее). Несмотря на аналогичное назначение, эти разновидности запорной арматуры имеют функциональные и конструктивные отличия, которые играют решающую роль при выборе того или иного прибора.

Конструкционные особенности

Такая запорная арматура как задвижка клиновая AVK Ду50 , шиберная или фланцевая Ру 10 подачу рабочей среды перекрывает специальной заслонкой, которая опускается в перпендикулярном потоку направлении. Различают еще шланговые и параллельные задвижки, а по конструкции шпинделя они бывают вращаемыми и выдвижными. В инженерных коммуникациях устанавливаются преимущественно приборы, диаметр проходного отверстия которых совпадает с сечением трубопровода. Суженные задвижки используются в основном для уменьшения крутящих моментов, что повышает износоустойчивость уплотнительных поверхностей.

Вентиль отличается простотой конструкции. Состоит из седла и клапана со шпинделем с резьбой и рукояткой, которые обеспечивают открытие и перекрытие движения вещества. Клапан прижимается к седлу в горизонтальных плоскостях параллельно направлению транспортируемой жидкости. Для этого внутри запорной арматуры выполняется двойной изгиб потока под 90°, что существенно увеличивает сопротивление.

Запорный клапан вентиля гораздо легче перекрыть при высоком давлении в системе, но чтобы отжать его от седла необходимо значительное усилие. Конструкция задвижек не предполагает наличия изгибов, поэтому сопротивление в ней отсутствует.

Вывод: 3 характерных отличия задвижек от вентилей

  1. Задвижка только открывает или перекрывает подачу. Вентилем можно регулировать количество или расход подаваемой жидкости или газообразного вещества.
  2. Задвижки наиболее эффективны при больших диаметрах трубопровода с высоким давлением, так как запорный орган перемещается перпендикулярно потоку в трубопроводе, а одностороннее давление обеспечивает плотное примыкание заслонки к седлу. В вентиле перекрытие осуществляется в горизонтальных плоскостях параллельных направлению транспортируемого вещества, поэтому с его помощью легче перекрыть подачу при большом напоре, но труднее открыть.
  3. Конструкция вентиля простая, чем обусловлена более низкая его цена.

Трубопроводная арматура настолько разнообразна, что даже краткое описание основных её типов только по конструкции затвора занимает достаточно большой объём. Выполнение одних и тех же функций может осуществляться различными типами арматуры, обладающими различными принципами конструкции затвора.

Сравнение трубопроводной арматуры различных типов

Преимущества вентилей

Основное преимущество вентилей — отсутствие трения уплотнительных поверхностей в момент закрытия, так как затвор движется перпендикулярно, что уменьшает опасность повреждения (задиров). Высота вентилей меньше, чем у задвижек, ввиду того что ход шпинделя невелик и обычно составляет не более четверти диаметра трубопровода. Однако строительная длина вентилей больше, чем у задвижек, так как требуется развернуть поток внутри корпуса.

Недостатки клапанов

Недостатком клапанов является большое гидравлическое сопротивление , вследствие того что

  1. направление потока рабочей среды изменяется внутри корпуса устройства дважды
  2. мало проходное сечение седла.

Вентили эксплуатируются только при определенном направлении движения рабочей среды: поток должен подтекать под тарелку и в закрытом положении давить на тарелку со стороны седла. При открывании вентиля давление способствует отрыву тарелки от седла. Если же вентиль будет ориентирован в противоположном направлении, то в закрытом состоянии давление будет придавливать тарелку к седлу и создавать значительные трудности при открытии. Это может повлечь срыв тарелки со штока и вентиль выйдет из строя.

Заслонки

Рисунок 4. Заслонка
дроссельная фланцевая.

Заслонки (англ. butterfly valve) — устройства арматуры с затвором в виде диска или прямоугольника, поворачивающимся на оси, расположенной перпендикулярно проходу. Затвор заслонки движется по дуге.

Применение заслонок

Заслонки наиболее часто используются на трубопроводах больших диаметров, малых давлениях среды и пониженных требованиях к герметичности запорного органа.

Заслонки применяют в вентиляции и кондиционировании воздуха на воздуховодах, а так же на различных газоходах, то есть там, где имеют место большие диаметры трубопроводов, небольшие давления и невысокие требования к герметичности.

По количеству установленных пластин различаются заслонки одинарные и многостворчатые. На капельных жидкостях заслонки применяют редко, так как их конструкция не обеспечивает надежной герметичности перекрытия прохода. На газах дроссельные заслонки (throttle) ввиду простоты конструкции и надежности применяют очень часто для регулирования и отключения расхода.

Конденсатоотводчики

Предназначены конденсатоотводчики (англ. steam trap) для вывода из газовой системы конденсата, не участвующего в рабочем или технологическом процессе. Конденсат сливается постоянно или периодически по мере его накопления в системе.

Конденсатоотводчики должны выпускать жидкость и задерживать газообразную фазу вещества, что осуществляется за счёт наличия гидравлического или механического затвора. Затвор должен надёжно выпускать конденсат при различных давлениях газа, температур конденсата и скорости его поступления в конденсатоотводчик.

Клапанные и бесклапанные конденсатоотводчики

Конденсатоотводчики могут быть клапанными и бесклапанными. Бесклапанные конденсатоотводчики выпускают конденсат непрерывно, а бесклапанные — периодически при наступлении заданных условий.

Клапанные конденсатоотводчики являются двухпозиционными регуляторами, в которых роль чувствительного элемента и привода одновременно выполняет поплавок, термостат, биметаллическая пластина или диск.

Конденсатоотводчики в зависимости от принципа действия бывают:

Конденсатоотводчики поплавковые в зависимости от конструкции поплавка различают с открытым поплавком и с закрытым поплавком, а также с опрокинутым поплавком колокольного типа.

В поплавковых конденсатоотводчиках проходное сечение клапана для выпуска конденсата открывается при всплытии поплавка, с которым связан затвор клапана. Всплытие поплавка происходит в тот момент, когда уровень конденсата в корпусе конденсатоотводчика достигнет предельного значения. После открывания выпускного клапана часть конденсата выдавливается в конденсатную линию и поплавок снова опускается, перекрывая отверстие седла клапана.

Принцип работы поплавкового конденсатоотводчика таков же, как и принцип работы регулятора уровня (регулятора перелива).

Термостатные конденсатоотводчики

В конденсатоотводчиках термостатических или термостатных для управления затвором клапана используется термосильфон, расширяющийся при повышении температуры, биметаллическая пластина или диск. Работа таких конденсатоотводчиков основана на разнице температур паровой и жидкой фазы.

В термостатных сильфонного типа конденсатоотводчиках сильфон (тонкостенная гофрированная трубка) заполнен жидкостью, испаряющейся при температуре свежего пара, но находящейся в жидкой фазе при температуре конденсата. Так, например, при удалении конденсата с температурой 85…90°С используется смесь из 25% этилового спирта и 75 % пропилового спирта. Как только сильфон начинает омываться паром, жидкость испаряется, сильфон расширяется и перемещает клапан, закрывая отверстие для выпуска конденсата. В других конструкциях для этой цели применяют биметаллические пластины.

Термодинамические конденсатоотводчики

Конденсатоотводчики термодинамические имеют непрерывное действие. Они широко распространены вследствие простоты конструкции, малым габаритам, надежности в работе, низкой стоимости, высокой пропускной способности и малым потерям пара.

Тарельчатый конденсатоотводчик

Тарельчатый конденсатоотводчик имеет лишь одну подвижную деталь — тарелку, свободно лежащую на седле. Проходящий конденсат приподнимает тарелку и выходит через отводной канал. При поступлении пара тарелка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под ней зону пониженного давления.

Лабиринтные конденсатоотводчики

Конденсатоотводчики лабиринтные также имеют непрерывное действие. Они содержат устройство в виде лабиринта, которое создает большое гидравлическое сопротивление газу, а конденсату — значительно меньшее. Вследствие этого конденсат проходит через конденсатоотводчик, а пар задерживается.

Сопловые конденсатоотводчики

Конденсатоотводчики сопловые также действуют непрерывно. Они содержат устройство в виде ступенчатого сопла, которое также обладает значительным различием в сопротивлении для конденсата и газообразной фазы.

Недостатки конденсатоотводчиков

Конденсатоотводчики — малонадежные устройства, нуждающиеся в частой ревизии.

Краны

Кран (англ. tap valve) — трубопроводное устройство с затвором в форме тела вращения, поворачивающимся вокруг своей оси на 90° по отношению к оси движения потока рабочей среды.

Рисунок 6. Кран шаровый
нержавеющий
с соединительными фланцами.

Затвор крана иногда называют пробкой. Пробка крана имеет отверстие, перпендикулярное оси тела вращения, предназначенное для прохода среды. Если кран открыт, отверстие пробки располагается соосно оси движения среды, если кран закрыт, отверстие пробки перпендикулярно потоку.

В отличие от вентиля и задвижки, для того, чтобы открыть или закрыть кран, требуется совершить не несколько оборотов шпинделя, а всего один поворот пробки на 90?. Следовательно, краны, как правило, снабжают не маховиком, а рукояткой.

В зависимости от числа рабочих положений пробки кранов бывают двухходовыми или трехходовыми.Принципиально могут быть краны и на большее число положений, однако они нашли применение только в лабораторной арматуре. В зависимости от формы отверстий на пробке краны могут выполнять различные функции

В зависимости от формы тела вращения, образующего затвор, краны бывают:

  • цилиндрическими,
  • конусными,
  • шаровыми.

Для герметичности затвор должен быть смазан, чтобы смазка заполнила микрозазоры между поверхностью пробки и корпуса, и уменьшала усилия, требуемые на поворот пробки.

Пробка должна быть постоянно прижата к поверхности корпуса. В зависимости от способа прижатия пробки различают сальниковые и натяжные краны.

В сальниковых кранах между крышкой крана и верхним торцом пробки расположена упругая сальниковая набивка, создающая постоянное усилие, прижимающее пробку к корпусу.

В натяжных кранах снизу пробки расположен стержень с резьбой, проходящий через отверстие в корпусе. Прижатие пробки осуществляется посредством пружины, надеваемой на винт и стянутой гайкой. Натяжные краны более надежны , так как в них работа крана не зависит от свойств сальниковой набивки, которая со временем теряет свои упругие свойства. Поэтому натяжные краны используют в газоснабжении.

Конусные краны

Преимуществом конусных кранов является невысокая стоимость , малое гидравлическое сопротивление, простота конструкции и ревизии.

Недостатком таких кранов является большое усилие, требуемое на поворот пробки. По истечении некоторого срока работы (в зависимости от качества воды в системе) микрозазоры между поверхностью корпуса и пробки зарастают отложениями - пробка «прикипает». В этик условиях на поворот пробки требуется настолько большое усилие, что возможно поломка крана.

Регуляторы давления, расхода и уровня

Рисунок 7. Регулятор давления
с присоединительными фланцами

Назначение регуляторов

Регуляторы (редукторы) давления, расхода и уровня предназначены для автоматического поддержания соответствующего параметра без использования вторичных источников энергии.

Конструкция регуляторов

Регулятор по конструкции представляет из себя клапан с пневмо- или гидроприводом мембранного, сильфонного или плунжерного типа, а так же специальную установочную пружину, предназначенную для подстройки регулятора на требуемое значение параметра. Конструкции регуляторов необычайно разнообразны.

Подразделяются регуляторы уровня на:

  • регуляторы питания, в которых уровень поддерживается за счет периодического добавлением жидкости в сосуд, и
  • регуляторы перелива, в которых происходит слив избытка жидкости.

Регулятор давления

Рассмотрим регулятор давления на примере редуктора газового баллона. Отверстие входного патрубка для подачи газа является седлом клапана, к которому прижимается тарелка клапана, закрепленная на одном конце углового рычага. Второй конец рычага соединен с подвижной мембраной, на которую с внешней стороны действует сила атмосферного давления и сила сжатия установочной пружины, а с другой стороны — сила давления газа в полости регулятора. Ось вращения рычага закреплена на днище корпуса регулятора. Если давление одна из горелок газовой плиты будет закрыта, то уменьшится расход газа, в результате чего давление газа в полости редуктора начнет повышаться. Это приведет к перемещению мембраны, которая потянет за собой конец рычага, соединенный с нею. Второй конец рычага с закрепленным на нем клапанам так же переместится и прикроет отверстие для прохода газа. В результате этого давление газа в полости редуктора будет практически на постоянном уровне, так как ход клапана крайне мал и усилие установочной пружины при перемещении мембраны изменится незначительно.

Регулятор будет обеспечивать пропуск требуемого расхода газа при постоянном значении давления перед горелками.

Регулятор расхода

Рисунок 7. Регулятор
расхода
прямого действия
с соединительными
фланцами.

Работает регулятор расхода аналогично регулятору уровня, поддерживая постоянный перепад давления на некотором дросселирующем устройстве, например, диафрагме или регулируемом сопле. Так как коэффициент местного сопротивления дросселирующего устройства не изменяется, постоянный перепад давления означает, что скорость потока через дроссель постоянна и, следовательно, постоянен расход. Некоторые регуляторы имеют дроссель, конструкция которого позволяет регулировать его сопротивление, подстраивая регулятор на требуемое значение расхода. Чаще, однако, сопротивление дросселирующего устройства оставляют постоянным, а изменяют сжатие установочной пружины, что позволяет регулировать перепад давления на дросселе и, следовательно, расход через регулятор.

В регуляторах важным принципом является разгрузка клапана от одностороннего давления рабочей среды, что позволяет значительно уменьшить усилия, требуемые на перемещение рабочего органа. Наиболее совершенным видом разгрузки является двухседельная конструкция клапана, когда усилия, действующие на две тарелки, противоположны по направлению и взаимно компенсируются. Однако в такой конструкции корпус сложнее изготовить корпус и тяжелее обеспечить полную герметичность закрытия двух клапанов одновременно. Несмотря на такие трудности, эта конструкция очень широко применяется в современных регуляторах.

Заключение

Важное значение в надежности функционирования трубопровода имеет не только арматура, но и , например, .

Выполнение одних и тех же функций может осуществляться различными типами арматуры, обладающими различными принципами конструкции затвора. Основные типы трубопроводной арматуры по принципу затвора — задвижки, клапаны, заслонки, краны, мембранные клапаны, шланговые клапаны, регуляторы давления, расхода и уровня, конденсатоотводчики — были кратко освещены в этой статье.

Список литературы

  1. Промышленная трубопроводная арматура: Каталог, ч. I / Сост. Иванова О. Н., Устинова Е. И., Свердлов А. И. - М. : ЦИНТИхимнефтемаш, 1979. - 190 c.
  2. Промышленная трубопроводная арматура: Каталог, ч. II / Сост. Иванова О. Н., Устинова Е. И., Свердлов А. И. - М. : ЦИНТИхимнефтемаш, 1977. - 120 c.
  3. Арматура энергетическая: Каталог-справочник / Сост. Матвеев А. В., Закалин Ю. Н., Беляев В. Г., Филатов И. Г... - М. : НИИЭинформэнергомаш, 1978. - 172 c.

Получив доступ к данной странице, Вы автоматически принимаете

Для изменения расхода перемещаемых сред до полной остановки применяется водопроводный для воды отличается следующими свойствами:

  • простота конструкции и эксплуатации;
  • применение при больших перепадах давления;
  • небольшие размеры и вес;
  • возможность установки на любом участке трубопровода;
  • небольшой ход затвора обеспечивает удобное обслуживание.

Типы вентилей

Классифицируется по трем признакам:

  • форма корпуса;
  • вид запорной части;
  • способ монтажа в системе.

По форме корпуса вентили бывают следующими:

  • прямоточные - поток перекрывается седлом вентиля в поперечном направлении;
  • угловые - запорный элемент перемещается навстречу движению среды;
  • смесительные - для получения заданной температуры воды.

Запорный элемент различается по конструкции:

  1. Шаровый - сквозная сфера в прямоточном корпусе. При совмещении продольных осей отверстия и корпуса движение потока полностью открывается. Поворот в перпендикулярном направлении на 100% перекрывает течение жидкости. Вентиль выполняет функцию только запорного элемента, а для регулирования он не подходит. Применение устройства связано с его высокой надежностью, быстротой перекрытия потока и компактностью. В нем практически ничего не ломается, поскольку деталей очень мало.
  2. Клапанный - с запором, связанным с резьбовым штоком, ввинчиваемым в посадочную гайку. Узел применяется для регулирования расхода и для полного перекрытия потока (в крайнем нижнем положении).
  3. Игольчатый - конический поршень с регулированием потока жидкости под высоким давлением (около 220 Бар).

Материалы вентилей:

  • шаровые: латунь, нержавеющая или ;
  • клапанные: чугун, латунь.

Новые материалы также применяются для изготовления вентилей. Корпус из полипропилена делает устройство долговечным и одновременно дешевым. Фторопластовые покрытия позволяют повысить стойкость к коррозии и воздействию агрессивной среды.

Различие между вентилем и краном

Водопроводные краны и вентили различаются, хотя их часто отождествляют. Последний устанавливается между стыками двух труб, образуя линию. Кран включает в себя непосредственно вентиль и излив, через который вода вытекает наружу.

Устройство и работа клапанного вентиля

Самым важным рабочим органом вентиля является седло с затвором, перемещаемым вручную шпинделем. Клапанный вентиль водопроводный, устройство которого приведено ниже, содержит резьбу в корпусе и на штоке, обладающую свойством торможения. В результате диск затвора плотно прижимается к седлу, перекрывая поток, когда вентиль закрыт. В открытом состоянии проходное сечение остается неизменным при движении потока воды.

Обычно в корпусе резьба не делается, поскольку она быстро изнашивается. Для этого к нему крепят ходовую гайку, внутрь которой вворачивается шпиндель. Тогда вместо изношенного узла можно установить другой, а корпус при этом сохранится. Все детали взаимозаменяемы на вентиль водопроводный (ГОСТ 12.2.063-81, ГОСТ 5761-74).

Вентиль открывается вращением ручки. При этом шпиндель поступательно перемещается, освобождая проход для жидкости. Если вращение производить в обратном направлении, вентиль закроется.

Соединение устройства с трубопроводом производится через входной и выходной патрубки. Между собой их можно различать наличием стрелки, указывающей направление потока.

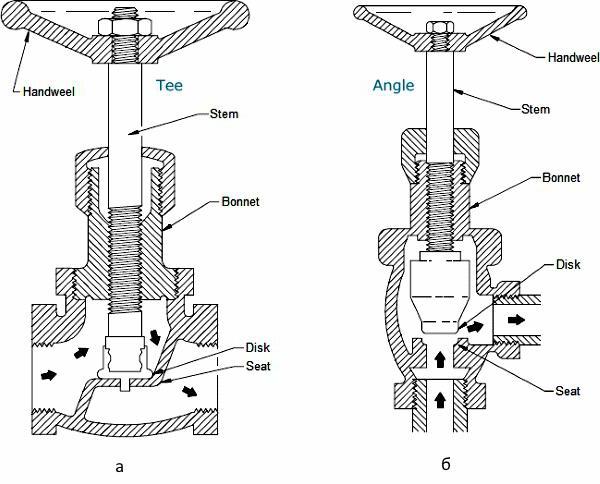

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а - проходной; б - угловой).

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90 о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

  1. При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
  2. Предотвращение вибрации и раскачки трубопроводов.
  3. Снижение скорости потока жидкости без высокочастотного шума.
  4. В при эксплуатации в любых положениях.
  5. Упрощение монтажа труб за счет снижения расхода фурнитуры.

Устройство и принцип действия шарового вентиля

Основным рабочим органом вентиля является шар со сквозным отверстием. При положении ручки вдоль трубы кран открыт. Если ее повернуть перпендикулярно трубе, он закроется. Отверстие в шаре может быть круглым, квадратным, в виде трапеции или овала. В вентилях небольшого диаметра кран выполнен плавающим, а для крупногабаритных устройств его делают на специальных опорах. Высокая герметичность затвора обеспечивается эластичным уплотнителем. Это позволяет устанавливать данный тип моделей на газопроводах.

Вентиль водопроводный шаровый работает в двух крайних положениях при повороте на 90 о, когда он полностью открыт или закрыт. Попытка регулирования расхода приведет к быстрому износу уплотнения.

Имеют более широкие возможности присоединения патрубков при монтаже систем водоснабжения:

  • проходные;
  • угловые;
  • с тремя и более отводами с целью перенаправления транспортируемых потоков.

Соединения с трубами делаются штуцерными, фланцевыми и приварными. Последний вариант позволяет стационарно установить вентиль водопроводный в систему.

Вентили-смесители для душа

Устройство выполняется однорычажным шаровым или в виде двух клапанных вентилей. В комплект входят сменная душевая головка с присоединенным гибким шлангом и изливом в ванну. Смеситель выполняют скрытым, выводя наружу только вентили управления температурой воды.

Классическим вариантом является двухвентильный аксессуар с ручной настройкой температуры. Холодная и горячая вода смешиваются в специальной камере, а затем поступают в шланг душа или на излив. Основными элементами прибора являются две кран-буксы со сменными прокладками.

Становится популярным однорычажное устройство с удобной регулировкой воды. Основным элементом смесителя является сменный картридж. При выходе из строя он легко снимается и заменяется новым.

Со встроенным термостатом упрощается регулировка. Он настраивается предварительно, что гарантирует выход воды с заданной температурой. Для этого в корпусе находится термостатический элемент, распределяющий потоки. Единственным недостатком таких моделей является высокая цена.

Монтаж

Вентили небольшого диаметра устанавливаются на резьбу (до 60 мм). На трубе имеется сгон, соединение уплотняется пенькой или фторопластовой пленкой. Намотка производится в направлении закручивания резьбы. За счет этого создается плотное соединение, способное выдержать высокое давление.

Труба большого диаметра соединяется фланцем с шайбой прямоточного или углового вентиля через уплотнительную прокладку. Стягивание их между собой производится болтами с гайками. Соединение фланца с трубой осуществляется посредством дуговой сварки.

Вентиль водопроводный: ремонт

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или На фланцах гайки скручивают параллельно и постепенно - по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Заключение

Вентиль водопроводный отличается простотой эксплуатации и не требует особого обслуживания. Каждую модель следует применять по целевому назначению. Простой ремонт вентиля можно производить своими руками, если действовать аккуратно и правильно.

Любой трубопровод не обходится без специальной арматуры . Она предназначена для открытия и закрытия потока рабочей среды(жидкости, газа, порошкообразных веществ). Также с ее помощью можно регулировать температуру, давление, расход. По назначению различают такие типы арматуры, как регулирующая, приводная, предохранительная и запорная. Все устройства также отличаются по конструкции. Рассмотрим и сравним шаровые краны с запорными клапанами.

Первым делом нужно дать четкое определение каждого из устройств. Краном называется приводная арматура с вращающимся перпендикулярно рабочей среде затворным элементом. Самый простой кран состоит из двух компонентов - корпус и движущаяся вокруг своей оси пробка. Запорный клапан - это тип арматуры, в котором запорный элемент движется в направлении рабочей среды, опускаясь при этом в седло. Он состоит из корпуса, шпинделя, бугельного узла и золотника.

На сегодняшний день и запорные клапаны, и шаровые краны практически универсальны и могут применяться в любых условиях. Но все же принципиальные отличия между двумя этими устройствами существуют. Каждый из них обладает определенными преимуществами в определенном применении. Первым и основным отличием является более сложная конструкция запорного клапана по сравнению с шаровым краном . Он также может работать в частично открытом положении. Вентиль может управлять потоком, что невозможно в применении крана.

Такие особенности напрямую зависят от конструкции устройств. Шаровые краны оборудованы сферическим запорным элементом, который при неполном повороте изменяет напор, а вентили оснащены грун-буксой, шток который выкручивается и закручивается. Таким образом, в последней системе клапан при подъеме или опускании перекрывает или открывает поток рабочей среды. Наиболее подходящим применением запорного клапана являются системы с ручным регулированием расхода. Но в сравнении с шаровым краном в нем происходят большие потери напора, а поток движется только в одном направлении, что приводит к обрыву золотника. Запорные клапаны характеризуются более сложной конструкцией и меньшей надежностью в эксплуатации. Они также несколько дешевле остальных типов запирающей арматуры, уплотнители в них изнашиваются медленнее. Шаровые краны в свою очередь могут использоваться дольше без возникновения аварийных ситуаций.
