Как определить вес якоря и размеры якорного каната.

Нет смысла возить на легкой лодчонке тяжеленный адмиралтейский якорь, но будет еще хуже, если вы выйдете в открытое море на каютном катере с трехкилограммовой «кошкой». Ясно, что в первом случае будет напрасно занято полезное место, во втором - возможны самые печальные последствия.

Давайте лучше прикинем, какой же якорь действительно нужен судну, пользуясь приближенными формулами.

Вес якоря

W =(8?10)(корень 3 степени из D 2 ) кгс,

D - водоизмещение судна, тс.

Калибр якорной цепи (диаметр стержня звена)

d =4,7(корень 3 степени из D ) мм.

Таблица 1 . Якоря и канаты для катеров и мотолодок

Диаметр каната из менее прочного, чем капроновый, сизальского троса должен быть увеличен примерно вдвое, из пенькового - втрое. Сравнительные данные растительных и капроновых тросов приведены в табл. 3 .

Не забудьте, что разрывная нагрузка якорного каната Должна быть в 40-50 раз больше веса якоря, указанного в табл. 1 и табл.2.

Сколько нужно якорей?

Этот вопрос встает обычно перед капитанами сравнительно крупных катеров и яхт, предназначенных для дальних плаваний,

Считается необходимым иметь на борту второй становой (он может быть на 20-30% легче основного) и небольшой (5 кгс) шлюпочный якорь или кошку. Желательно, чтобы каждый якорь был снабжен своим канатом.

Какой якорь лучше?

Однозначно на этот вопрос не ответить.

Адмиралтейский (рис. 20) по держащей силе раза в 3-4 уступает якорям, цепляющимся за дно не одной, а одновременно двумя лапами (например, якорю Холла), зато надежность стоянки меньше, зависит от характера грунта. Якорь Холла при натяжении каната нередко выворачивается из-за неоднородности грунта под обеими лапами, поэтому рискованно принимать его легче адмиралтейского.

Приобретая адмиралтейский якорь, убедитесь, что он правильно изготовлен: веретено и шток должны быть, по крайней мере, в 2,5 раза длиннее каждого рога. Как правило, якоря этого типа с более длинным веретеном обладают и лучшей держащей силой.

Обычная четырехлапая кошка с успехом используется на речных лодках и катерах; для повышения ее надежности рекомендуется закрепить дополнительный груз на веретене.

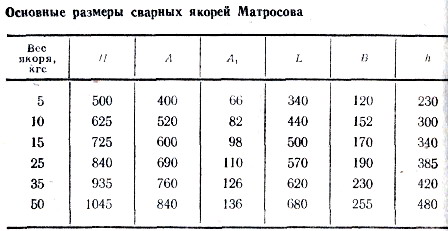

Для крупных катеров и яхт рекомендуется якорь Матросова (рис. 21) . Это - якорь с повышенной держащей силой. Якоря Матросова выпускаются (лит сварными) весом начиная с 5 кгс, что делает возможными их выбор практически для всех судов внутреннего плаЯ вания. Однако заметим, что для безопасности стоянки лучше все-таки иметь тяжелый адмиралтейский якорь, а не более легкий якорь повышенной держащей силы. Таблица

Шайба вместо чеки.

На стандартном адмиралтейском якоре шток фиксируется в рабочем положении разводной чекой. Это неудобно.

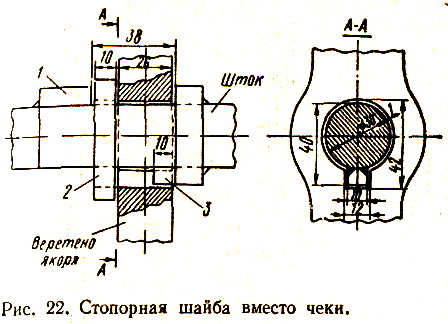

Вместо чеки можно применить стопорную шайбу с пазом (рис. 22) . На шток наваривается шип 1, который проходит через соответствующий ему прямоугольный паз на шайбе 2, свободно надетой на проходящую через веретено часть штока. Достаточно повернуть шайбу, сдвинув ее вплотную к веретену, - и шток будет зафиксирован. А чтобы шток не проворачивался, на нем делается второй такой же шип 3, входящий в соответствующий паз отверстия в веретене.

Самодельный сварной якорь Курбатова.

Сварной якорь (рис. 23) можно изготовить из проволоки диаметром 8 мм, отрезка 12-миллиметрового прутка и листовой стали толщиной 3 мм. Он напоминает известные якоря Данфорта и Матросова, но отличается от них тем, что имеет только одну лапу и раздвоенное веретено. Якорь указанных на чертеже размеров весит около 2,5 кгс и может быть использован на гребных и моторных лодках Миной до 5 м. Он хорошо держит на большинстве грунтов, но чтобы повысить его надежность на каменистых грунтах, где важен в первую очередь вес, рекомендуется иметь в запасе болванку весом 3-4 кгс, которая может быть надета на якорный конец и опущена вместе с якорем.

Веретено 1 изгибают из проволоки; в верхней его части вваривается планка 6. К штоку 3 (не требует никакой механической обработки) должны быть приварены фиксирующие шайбы 5 и планки 8, которые при падении якоря 1 на дно поворачивают лапу 2 и заставляют ее вонзиться в грунт. Шток для устойчивости якоря на грунте должен иметь длину не менее указанной на чертеже.

Концы веретена у штока соединяются полосой 4, которая одновременно ограничивает угол поворота лапы: планка 8 упирается в нее и удерживает лапу в рабочем положении. К лапе приваривается ребро 7.

Якорь «Трайдент».

В последние годы за рубежом находит применение однолапый якорь «Трайдент» (рис. 24) , по конструкции мало отличающийся от якоря Курбатова,

Лапа якоря «Трайдент» шире и имеет форму трезубца, поэтому он хорошо держит на мягком и рыхлом грунте (песок, ил, галька). На глинистом и каменистом грунте надо добавлять балласт. По всей ширине лапы сделан гребень, который поворачивает ее, когда якорь ползет по дну; благодаря повороту лапа и «вгрызается» в грунт. Одновременно гребень, упираясь в нижнюю полосу якорной обоймы, ограничивает поворот лапы до определенного угла (около 40°).

«Трайдент» весом 2 кгс (ширина лапы 235 мм) пригоден для лодок длиной 3-4 м, а при весе 7 кгс (ширина лапы 375 мм) - для малых катеров и мотолодок длиной до 6 м.

Три конструкции складной кошки.

Четырехлапые якоря-кошки, получившие распространение на речных лодках, неудобны для хранения на судне. Рекомендуем изготовить «складную» кошку одной из показанных на рис. 25 конструкций.

У самой простой (рис. 25, а) кошки нижняя часть веретена 1 имеет не круглое, а квадратное сечение 2. Соответствующей формы отверстие сделано во втулке верхней - подвижной пары лап. Чтобы все лапы оказались в одной плоскости, нужно поднять подвижную пару лап до круглого сечения веретена, затем, развернув их на 90°, снова опустить на место.

В другой конструкции (рис. 25, б) верхняя подвижная пара лап 4 фиксируется в рабочем положении благодаря вырезу во втулке 5. К веретену приварена шайба 7, в которую упирается пружина 3, удерживающая пару лап 4 в рабочем или сложенном положении.

Третья конструкция складного четырехлапого якоря (рис. 25, в) , получившая распространение за рубежом, 1 отличается тем, что все лапы 4 закреплены в нижней; части веретена 1 шарнирно. Муфта 6, скользящая по, веретену, стопорится в верхнем или нижнем положении и соответственно фиксирует лапы в сложенном вдоль веретена или рабочем состоянии.

Чтобы не потерять якорь.

При плавании по водохранилищам, засоренным корягами и затопленными деревьями, вероятность остаться; без якоря очень велика. Поэтому отдавать якорь, не привязав к тренду (место соединения рогов с веретеном) буйрепа с буйком (рис. 26) , не следует. Лучше всего иметь буек (он называется томбуй) с буйрепом длиной 10-15 м постоянно в снабжении судна. В крайнем случае вместо буйка можно использовать любой плавучий предмет - деревянную чурку, кусок пенопласта и т. п.

Якорь по давности своего изобретения может, наверное, поспорить с колесом. Но разработка новых конструкций якорей не прекращается и по сей день. Интенсивные поиски нового ведутся особенно для маломерного флота. Выдержавшие испытания временем конструкции якорей для крупных судов по ряду причин не всегда оказываются пригодными для небольшого катера или мотолодки. Так, изобретатель одного из новых типов якорей Б. П. Митрохин из Горьковской области пишет: «В продаже имеется масса разнообразных якорей, ...магазины по сниженным ценам продают залежавшиеся якоря, а любители-судоводители, как правило, пользуются камнями, мешками с песком или якорями-самоделками. Причина - существующие якоря не способны удерживать надежно судно на одном месте...»

Добавим к сказанному, что этот основной недостаток обусловлен заниженной массой якорей или их неудачной конструкцией . Например, якоря, выпускавшиеся одесским заводом «Военохот», забирают далеко не во всяком грунте, легко выворачиваются из него.

Другая причина, побуждающая владельцев малых судов собственноручно взяться за разработку своей - это неудобства в хранении по-походному или в использовании стандартных якорей.

Рассматривая конструкции самодельных якорей, разработанных любителями , можно сделать вывод, что создатели их считают наиболее важными качествами своих изделий следующие:

Высокая надежность и держащая сила, измеряемая числом масс якоря;

Портативность и удобство хранения;

Способность легко освобождаться при зацепах за подводные препятствия.

В. А. Стерхов и А. А. Жданухин из г. Устинов разработали новую конструкцию якоря на основе . По их мнению, якорь В. А. Стрелецкого неудобен тем, что требует замены фиксирующей нити после каждого зацепа якоря на грунте. Авторы применили на своем якоре вместо разрушающейся чеки или разрывающейся нити пружинно-демпфирующее устройство. Оно, несмотря на кажущуюся сложность, действует надежно и безотказно.

Складной якорь-кошка конструкции В. А. Стерхова и А. А. Жданухина

увеличить, 1482х956, 153 КБ
а - якорь в рабочем состоянии; б - лапы сложены по-походному;
в - при освобождении от зацепа.
1 - нижняя втулка; 2 - веретено; 3 - пружина упора; 4 - толкатель; 5 - пружина толкателя;
6 - верхняя втулка; 7 - тяга якорного каната; 8 - подвижная втулка; 9 - стопорящий шарик;
10 - тяги лап; 11 - лапы; 12 - подвижный упор.

Якорь представляет собой четырехлапую кошку со складывающимися лапами. На трубчатом веретене 2 расположена подвижная втулка 8, шарнирно связанная через тяги 10 с лапами 11. Фиксация втулки 8 на веретене, а, следовательно, и лап происходит за счет шарика 9, расположенного в радиальном отверстии веретена. На внутренней поверхности втулки проточены две кольцевые канавки, верхняя из которых служит для фиксации втулки и лап в рабочем положении, а нижняя - в походном, сложенном.

Внутри веретена помещен толкатель 4, удерживаемый пружиной 5, и подвижный упор 12, подпружиненный пружиной 3. Якорный канат 7 закреплен за толкатель 4.

В походном положении, когда втулка 8 зафиксирована по нижней канавке шариком 9, лапы оказываются в сложенном положении - прижатыми к штоку. Для приведения лап в рабочее положение необходимо переместить вниз упор 12, сжимая пружину 3, и, повернув его в любую сторону вокруг своей оси на 90°, зафиксировать за счет профильного отверстия в нижней заглушке 1 и профильного выступа на упоре 12 (см. сечение А-А). При этом толкатель 4 под действием пружины 5 также переместится вниз и его верхняя кольцевая канавка установится против шарика 9. Затем необходимо потянуть за одну из лап в сторону раскрытия, тогда втулка 8 вытолкнет шарик в кольцевую канавку толкателя и тем самым втулка получит возможность при дальнейшем раздвижении лап перемещаться вниз по веретену. Затем упор 12 необходимо повернуть вокруг своей оси до исходного положения. Под действием пружины 5 толкатель 4 будет перемещаться вверх. Как только верхняя канавка втулки совместится с шариком, произойдет фиксация втулки и лап.

Для приведения якоря из рабочего положения в походное необходимо провести все операции в обратной последовательности, то есть зафиксировать упор 12 в нижнем положении, сложить лапы и возвратить упор в исходное состояние.

В случае застревания якоря в грунте, усилие подъема на якорном канате перемещает толкатель 4 в верхнее положение, преодолевая сопротивление пружины 5. При этом нижняя кольцевая канавка толкателя совместится с шариком, а втулка за счет усилия, удерживающего лапы в грунте, вытолкнет шарик. Втулка 8 переместится вниз по веретену, раскрывая лапы, и якорь освободится от зацепа.

Усилие освобождения застрявшего якоря, иначе говоря, максимальное усилие сжатия пружины 5, подбирается такой величины, которая превышает усилие, возникающее в якорном канате под воздействием ветра и волны на судно. Кстати, рывки якорного каната, вызванные волнением поверхности водоема, воспринимаются и гасятся пружинным демпфером в составе толкателя 4 и пружины 5, что предотвращает самопроизвольный срыв якоря с грунта.

На наш взгляд, конструкция очень интересная. Она не сложна в изготовлении и заслуживает внимания любителей. Некоторым недостатком ее считается то, что держащая сила якоря не может быть больше усилия сжатия пружины, которая со временем уменьшится из-за усталости металла. Но для небольшой лодки это не существенно.

Удобный при хранении и надежный в работе складной якорь-«кошку» предлагает В. И. Врублевский.

1 - веретено, 2 - лапа; 3 - нажимное кольцо; 4 - гайка; 5 - крестовина тренда.

К нижней части веретена 1, изготовляемого из стального прутка, приваривается или крепится на резьбе крестовина 5, к ушкам которой на пальцах крепятся четыре лапы 2. Нижние концы лап имеют выступы, которые служат для их фиксации в рабочем или сложенном по-походному положении. Фиксация осуществляется при помощи нажимного кольца, 3 и стопорной гайки 4. Отвинтив гайку и опустив вниз кольцо, лапы устанавливают в нужное положение, затем вновь втугую завинчивают гайку. Гайку желательно изготовить из нержавеющей стали или латуни и снабдить накаткой и лысками для облегчения ее отвинчивания.

Лапы можно изготовить из стального прутка, диаметр которого выбирается в зависимости от диаметра веретена, соотношение диаметров 3:5. Высота якоря Н и длина лап L должны находиться в соотношении H/L = 1,1-1,25.

Оригинально решил задачу освобождения якоря при зацепе за грунт Б. П. Митрохин из г. Павлов-на-Оке.

1 - лапы; 2 - веретено-скоба; 3 - ось вращения лап; 4 - гнездо для шарика;
5 - шаровой стопор; 6 - якорный канат; 7 - узел для крепления шара.

Веретено обычного якоря с поворотными лапами сделано в виде пружинящей скобы, имеющей в верхней части отверстия-гнезда для стопорящего шара, закрепленного на якорном канате. Сам канат крепится к якорю за ось вращения лап. Если усилие на канате превысит определенную и критическую величину, шар разжимает пластины веретена и выскакивает из отверстий. При этом усилие каната переносится на ось лап и легко освобождает якорь от зацепа.

На этот способ крепления каната к якорю Б. П. Митрохиным получено авторское свидетельство № 781106 от 27.12.72.

Компактная, удобная для хранения форма, повышенная держащая сила якоря, сочетающиеся с возможностью легкого его освобождения при зацепах, достигнуты Ф. П. Коноплевым из Казани в разработанной им конструкции на основе фотографии якоря «Акула», помещенной в «КиЯ» № 50.

увеличить, 1206х1038, 137 КБ
1 - рама 5х35; 2 - ось ?10; 3 - лапы d=10; 4 - кронштейны лап, ?3; 5 - упорные шайбы d=5;
6 - срезающий штифт ?3; 7 - ограничитель поворота лап, ?8; 8 - ось ?10.

Устройство и принцип работы якоря хорошо видны из рисунка. Срезающий штифт на шайбе, ограничивающей отклонение лап на угол не более чем на 45°, изготовлен автором из гвоздя диаметром 3 мм. При зацепе якоря за препятствие на грунте, под действием прилагаемого усилия к якорному канату штифт срезается, освобождая лапы. Опытная эксплуатация подтвердила работоспособность и надежность выбранной конструкции. Хранить такой якорь можно в плоском парусиновом чехле.

Вариант легкоосвобождаемого шлюпочного якоря предлагает Ю. И. Никифоров из г. Гороховец.

увеличить, 1066х867, 106 КБ
1 - веретено; 2 - лапа; 3 - отбойная планка, d=5, d=3; 4 - ребро; 5 - ось ?16/? 18;
6 - втулка; 7 - кольцо; 8 - бракета.

В его конструкции кольцо, за которое крепится канат, имеет возможность перемещаться по веретену в его трендовую часть - к оси лап. В таком положении лапы легко освобождаются из грунта, так как они выходят, не выворачивая грунт.

Принцип освобождения якоря Ю. Никифорова:
при зацепе (а), нормальное положение в грунте (б)

На приводимом чертеже указаны размеры двух типоразмеров якорей - массой 7,7 кг (в числителе) и 3,8 кг (в знаменателе). Веретено изготавливается из полосы 14х22 мм для большего и 12х16 мм для малого. Полосу можно заменить на пруток диаметром соответственно 14 и 12 мм. Концы полосы привариваются к втулке тренда. Важными деталями якоря являются отбойные планки 3, которые разворачивают лапы в нужное положение, когда он перемещается по грунту в начальный момент, и ограничитель поворота лап, приваренный к оси, диаметр которой 18 мм для большого и 16 мм для малого. Кольцо для крепления каната имеет несколько увеличенный диаметр я массу для лучшего его перемещения по веретену.

При пользовании легким якорем на сильном течении, на каменистом грунте полезно к кольцу присоединить отрезок цепи длиной 1,5-2 м, к концу которой крепить основной якорный канат.

Эскизы простого по конструкции якоря, представляющего собой модификацию судового якоря типа Данфорта, прислал в редакцию известный яхтенный капитан А. И. Суэцкий из Николаева.

увеличить, 1270х909, 115 КБ
1 - угольник 8х90х90; 2 - лапа; 3 - шток; 4 - дужка ?10; 5 - стакан стальной ?54/34, L=40;
6 - втулка бронзовая ?34/20, L=34, запрессовать во втулку 5; 7 - штырь.

Как показала практика использования этого якоря на крейсерской яхте, он хорошо держит на большинстве грунтов. Особенностью является достаточно большой зазор между веретеном и внутренними кромками лап, благодаря чему исключается заклинивание лап отдельными камнями или галькой.

Подобные же модификации якоря Данфорта с успехом эксплуатируют и яхтсмены на Балтике. Достоинством их является большая держащая сила при малой массе.

Несмотря на то, что самодельных якорей с поворотными лапами сделано очень много, их обладатели часто жалуются на то, что они не всегда хорошо забирают, выворачиваются из грунта, плохо держат на мелкокаменистом грунте.

Чаще всего причиной этих недостатков являются неправильно выбранный угол отклонения лап, соотношения длины лап, их ширины и длины веретена. Подбор правильного соотношения всех элементов якоря - дело достаточно трудоемкое и кропотливое, требующее определенных знаний и опыта, а главное - проверки держащей силы на различных грунтах.

Как сделать плавучий якорь

Каждый настоящий рыболов обязан иметь в своём арсенале средство для передвижения по воде. А как известно, нет ни одной лодки без якоря. Ни для кого не секрет, что рыбаки – люди экономные и изобретательные, и для них сделать якорь для ПВХ лодки своими руками не составит проблем, особенно, если подготовить чертёж. Так всегда получается надёжно, практично и дёшево.

Существует несколько вариантов создания самодельных якорей для надувного плавсредства. Все они зарекомендовали себя временем и надёжностью. Самым простым и распространённым из них считается способ Курбатова - простая сварная конструкция якоря . Такое устройство обладает компактными размерами небольшой массой и простотой в изготовлении.

Без якоря нормально порыбачить на лодке в камышах или поохотится в плавнях вряд ли получиться. Качественное устройство фиксации положения плавсредства на воде удержит надувную лодку на месте при сильном ветре или подводном течении, благодаря чему человек сможет в полной мере насладиться любимым занятием.

Целесообразность использования таких устройств для ПВХ лодок не вызывает ни малейших сомнений, ведь на сегодняшний день не существует других методов надёжной фиксации надувного плавсредства в неподвижном состоянии на воде. При этом рыбаки рассматривают следующие популярные разновидности якорей:

Хочется подчеркнуть, что каждый из видов таких устройств для удержания лодки в неподвижном положении на воде обладает как своими достоинствами, так и недостатками.

Но самым главным критерием такого механизма, подходящего для надувных ПВХ лодок, считается компактность и незначительные размеры.

Якорь для лодки ПВХ своими руками по способу Курбатова

Как и любые другие работы, сооружение якоря для надувной лодки начинают со сбора всех расходных материалов, чертежей и инструментов. При этом метод Курбатова подразумевает наличие следующих составляющих:

Конструктивно такое изделие состоит из одной лапы и раздвоенного веретена небольших размеров. Такой якорь изготовленый своими руками, для надувной ПВХ лодки отлично удерживает плавсредство 5 метровой длины . При этом для изготовления такой конструкции согласно чертежам существует определённая последовательность действий.

1. Стальная проволока сгибается по форме веретена кверху, которого приваривают планку.
2. Планки фиксации и шайбы с помощью сварки соединяют со штоком. Это в первую очередь нужно для развёртывания лапы, на дне, благодаря чему она зацепляется за грунт.
3. При помощи металлической полосы концы веретена соединяются сваркой. Это позволит поддерживать лапу в рабочем положении.

Полученная конструкция, изготовленная, по способу Курбатова должна весить приблизительно 2 кг. Это позволит удерживать ПВХ лодку на грунте из песка или ила. В случае, когда рыбалка планируется на водоёмах с каменным дном важно предусмотреть присоединение к якорю дополнительной болванки весом 4 кг.

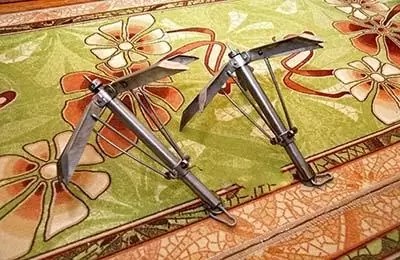

Изготовление якоря-кошки для надувного ПВХ плавсредства

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Свинцовый якорь своими руками

Самое простое устройство для удержания лодки в одном положении на воде, которое не требует особых познаний и чертежей - это конструкция, отлитая из свинца. Итак, делаем якорь своими руками. Для изготовления такого устройства понадобится до 5 кг металла . Пока свинец будет плавиться необходимо подготовить форму будущего изделия.

Жидкий металл заливают в готовую форму. После того как свинец затвердеет, практически готовое изделие изымается из самодельной опалубки и зачищается от наплывов на металле. Затем в штоке высверливается отверстие для крепления верёвки. Для уменьшения сноса лодки при сильном течении в шляпке якоря высверливается несколько отверстий.

Как уберечь якорь от утопления?

Просто изготовить или приобрести хороший якорь далеко не достаточно, нужно уметь правильно его использовать. Фиксация плавсредства в одном положении на воде во время сильных ветров или течении - мероприятие, требующее определённых навыков.

Так как самым популярным устройством для ПВХ лодок является якорь-кошка , то специалисты рекомендуют привязывать подобное приспособление за нижнюю петлю. Для удерживания груза используют тонкую стяжку или верёвку – тогда в случае зацепления за корягу или камень можно резким рывком оборвать верхнее крепление. Самое важное это правильно выбрать диаметр верёвки иначе её придётся обрезать совместно с якорем.

В случае очень сильного течения рекомендовано использование двух изделий установленных на корме и носу плавсредства. При этом лодка должна располагаться строго по течению. В противном случае правильно определить точное нахождение насадки не получиться. Естественно, существует возможность размещения ПВХ лодки и против течения, но в таком случае используют дополнительные утяжелители.

Установка плавсредства вдоль потока реки проводится с заходом против течения слегка выше места дислокации, после чего якорь опускается на дно. Стравливать верёвку необходимо в зависимости от силы течения и веса изделия. При установке лодки на двух якорях второй опускается только после натяжения верёвки по течению.

Как видно, изготовление самодельного якоря для надувной лодки ПВХ не составляет особого труда, а также не требует наличия чертежей и глубоких познаний в данном вопросе. Рациональный подбор массы и материала для изготовления изделия, а также его грамотная установка дают возможность рыболову заниматься своим любимым хобби, а не тратить время на удержание плавсредства в неподвижном состоянии.

Легкие и практичные надувные лодки, достаточно популярны среди рыбаков и туристов.

Но немногие из них знают о том, как сэкономить на дополнительном оснащении лодки, смастерив своими руками якорь.

Некоторые вообще порой даже не догадываются, зачем он нужен.

Начать стоит с самого простого: зачем нужен якорь для лодки пвх и можно ли без него обойтись? Ответ на второй вопрос однозначно отрицательный, ведь якорь для лодки пвх – это гарантия безопасности, как самого судна, так и людей, находящихся на борту.

Во-первых, он стабилизирует лодку, помогая даже посреди бурной реки сохранять нужное положение.

Якорь позволяет сделать кратковременную остановку, или обеспечить безопасные условия для долгосрочной стоянки в выбранной точке водоема, избавляя от необходимости постоянно корректировать положения судна движениями весел.

Во-вторых, он решает проблему со швартовкой, ведь вес надувных лодок достаточно небольшой, и без надежного крепления их попросту может унести ветром.

Существует множество видов якорей для лодки пвх, наиболее популярными из которых являются:

• якорь Курбатова;
• грибовидный;
• адмиралтейский;
• Дэнфорта;
• якорь-кошка.

Наиболее распространенным вариантом для надувных лодок является как раз последний.

Он компактный, его вес не слишком большой, кроме того, он может применяться практически на любых грунтах, что делает его почти универсальным.

Но и у него есть свой недостаток – якорь-кошка имеет небольшой вес и больше подходит для стоянок в спокойных условиях и может не выдержать ветреную погоду.

Для надежности его приходится укреплять дополнительным грузом. Похожим недостатком отличается и якорь Курбатова. Он требует дополнительного укрепления в том случае, если выброс якоря планируется в водоеме с каменистым грунтом. Но при этом он достаточно прост в изготовлении и способен удерживать довольно большую лодку в неподвижном состоянии.

Описанные выше якоря можно выбрать в любом специализированном магазине, или для экономии средств можно сделать своими руками, используя чертежи и предоставленную нами инструкцию.

Об установке цифрового тахометра на лодочный мотор можно .

Самостоятельное изготовление

Для того чтобы смастерить самодельный якорь для лодки пвх по курбатовскому методу, требуется минимум материалов:

1. Стальной прут (диаметр от 12 мм);
2. Стальная проволока (диаметр от 8 мм);
3. Листовая сталь (толщина от 3 мм).

Процесс изготовления тоже не отличается особой сложностью., однако нужно правильно рассчитать вес.
Первым делом проволока изгибается и из нее формируется веретено (1). Его концы свариваются у конца штока (3). Это помогает поддерживать лапу в рабочем состоянии. С помощью сварки к верхней части веретена крепится планка (6). Затем к штоку приделываются фиксаторы. Для этой цели можно использовать шайбы (5) и планки (8). Они обеспечивают возможность разворачивания лапы якоря для закрепления под водой. К лапе приваривается также ребро (7).

Из материалов необходимо подготовить следующее:

• Металлическую трубу в 20-30 см длиной и с диаметром около 30 мм (желательно не полую);
• Кусок полой трубы длинною в 2 см;
• Веревка;
• 2 монтажных кольца;
• Листы металла (толщиною в 5 мм, шириною в 40 мм).

Первым делом из листов металла вырезаются две лапы. При желании можно вырезать из листа четыре треугольника, которые закрепятся на конце каждой из четырех полосок, что облегчит процесс погружения в грунтовое дно.

В центре каждой из двух лап просверливается отверстие, соответствующее резьбе, приваренной к концовке основной трубы. Лапы надеваются на шток, фиксируются в нужном положении и закручиваются гайкой (М12). К противоположной стороне якоря приваривается кольцо, к которому можно будет привязать веревка.

Небольшой секрет работы над якорем-кошкой состоит в том, что для его утяжеления, помимо различных фиксаторов, можно использовать свинец, который заливается внутрь полой трубы и увеличивает вес почти в два раза.

Что стоит помнить при создании якоря?

Мастеря якорь для лодки пвх, стоит помнить, что его вес должен составлять примерно десятую часть от общего веса судна. Это позволит удерживать лодку в устойчивом положении.

Нужно также обращать внимание на трос, который будет крепить якорь к лодке. Желательно, чтобы выбранная веревка была, изготовлена из синтетического материала. Они более устойчивы и долговечны.

Длина троса напрямую влияет на способности якоря удерживать лодку в одном положении. Особенно, если в планы входит плаванье при сильном ветре.

Помня эти моменты, и внимательно следуя инструкциям, каждый рыбак или просто любитель экстремального туризма может сделать якорь самостоятельно. Ведь только создавая что-то своими руками, можно быть полностью уверенным в качестве и безопасности творения!
