Кирпичная печь в частном доме или на даче всегда может выполнять несколько функций, например, обогрева и приготовления пищи. Но чаще всего постройка печи из кирпича проводится с одной целью – для постоянного поддержания тепла в доме. Чтобы, обогрев помещения проводился качественно (вне зависимости от его размеров), а расход топлива оставался умеренным, следует знать не только конструктивные особенности печи из кирпича, но и правильный порядок её постройки. Также особое внимание следует уделить выбору строительного материала. О том, как сложить простую кирпичную печь своими руками можно узнать далее.

Следует точно различать печи по принципу использования, которые делятся на:

• Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м 2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

• Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
• Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

• Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

• Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
• Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
• Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
• Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
• Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
• Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Фундамент – основа любого строения

Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.

После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:

• 1/3 ведра цемента.
• 8 штыковых лопат песка.
• Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.

Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.

На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.

Кладка печи из кирпича своими руками, пошагово

При знании последовательности кладки простой печи из кирпича и наличии под рукой требуемого инструмента и строительных материалов, работа может занять несколько дней. У мастеров на строительство кирпичной печи уходит не более одного дня.

1. Самым ответственным в печи является первый кирпичный ряд, который укладывается сплошной поверхностью, без каких-либо полостей или технических отверстий. Для установки его уровня и правильных углов следует использовать: угольник, строительный уровень и (при необходимости) рулетку. После окончания кладки первого печного уровня, его можно проверить с помощью отвеса, зафиксированного на потолке в помещении.

Возведение первого ряда кирпичной кладки

Если не соблюдать данные рекомендации и не использовать измерительный инструмент, то результат может не соответствовать желаемому: ряд с кривыми стенками, непропорциональные углы, неровная поверхность. Тогда печь придётся перекладывать, что приведёт к дополнительной трате средств.

Не всегда здесь необходим целый печной кирпич, иногда достаточно и половинок. Для того, чтобы подготовить такие куски, следует использовать болгарку с алмазным кругом. Кирпич нельзя отбивать молотком, он слишком хрупкий и куски получатся неровными.

Подробнее весь описанный выше процесс вы можете рассмотреть на видео:

Вышеописанная последовательность точно показывает, что сложить простую печь (которая выдержит повышение градусов) или плиту из кирпича своими руками можно, и для этого не требуется сложных инструментов или дорогих строительных материалов.

Порядовка для кирпичной печи

Готовим раствор для кладки печи

Чаще всего для кладки печи (или топки) из кирпича используют глиняный раствор, который можно приготовить своими руками (например, для варочной печи), времени для этого много не потребуется. Материалы для топки необходимы следующие: глина, вода, песок. Глину, перед приготовлением раствора для кладки печи, необходимо замочить не менее чем на 24 часа. После этого в неё следует добавить чистую воду, без минеральных примесей. Получившийся кладочный раствор должен быть достаточно густым и по консистенции напоминать сметану. Последний ингредиент – песок, его добавляют мелкими порциями, постоянно размешивая раствор.

Если кладку печи из кирпича производить по всем правилам, то глиняный раствор не подойдёт для первого ряда (место стыка кирпича и фундамента), а также для дымохода. Это обусловлено скоплением влаги при постоянной эксплуатации печи. Глина склонна к впитыванию воды и при резких перепадах температуры даёт трещину. Поэтому для этих мест лучше использовать известковый раствор.

Порядок приготовления известкового раствора для кирпичной печи:

• Материалы: негашёная известь, вода, песок. Подготовить массу, состоящую из воды и извести, соотношением 3:1. При этом необходимо в известь добавлять воду и постоянно помешивать раствор, до образования теста. Очень важно при работе с негашёной известью использовать защитную маску и перчатки.
• После приготовления теста для кладки печи, его следует раскрошить и качественно просеять, избавившись от слишком крупных частиц.
• К просеянному раствору добавляют песок, количество которого должно быть в 3 раза больше извести.
• Добавление воды позволит получить густую массу для кладки печи или отдельно топки. Теперь можно приступать к строительству настоящей русской печи. Некоторые мастера, для большей прочности, добавляют в раствор небольшую часть цемента.

Качественной, но более дорогостоящей заменой печному глиняному и известковому раствору служит цементный раствор. Цемент отличается повышенной прочностью, а также стойкостью к температурным перепадам, наиболее подходит для кладки печки, используемой с целью отопления помещения, а также дымохода или духового шкафа.

Для приготовления такого раствора потребуется просеянный песок и цемент. Соотношение должно составлять 1 порцию цемента к 3 порциям песка. Приготовив сухой раствор (достаточно перемешать цемент и песок), в него можно постепенно добавлять воду, но только небольшими порциями. Добившись необходимой консистенции (раствор должен стать сметанообразным), можно приступать к кладке печи из кирпича для дома или дачи. Основной недостаток цементного раствора для создания печи своими руками из кирпича – его следует использовать в течение одного часа после приготовления.

И еще одно полезное видео для начинающих печников

Кирпичные печи для дома на дровах в некоторых ситуациях являются необходимостью, так как могут быть единственной возможностью отопить жилую постройку в связи с отсутствием газоснабжения и с целью экономии электроэнергии. Однако, очень часто печи устанавливаются дополнительно, так как способны не только уберечь семейный бюджет от лишних трат, но и внести в дом уют, обеспечив его особым целебным теплом.

Несмотря на появление различных современных видов отопления, кирпичные печи остаются востребованными и в наши дни. Это подвигает и инженеров, и народных умельцев не прекращать работ над новыми конструкциями, благодаря чему и появляются все более совершенные, функциональные и теплоемкие отопительные сооружения.

Моделей кирпичных печей – достаточно много, и выбрать из них нужную не составит труда. Но при этом необходимо учитывать несколько важных условий, которые обязательны для эффективной и безопасной работы этой домашней помощницы – настоящей печки.

Разнообразие конструкций печей

Кирпичные печи по своей функциональности можно разделить на три основных категории: на варочные, отопительно-варочные и отопительные конструкции, например, . Кроме них существуют и многофункциональные варианты, включающие камин, водогрейную емкость и даже водяной контур – для отопления площади, большей по размеру, чем способно обогреть только само сооружение. Поэтому, если принимается решение установить в доме кирпичную печь, в первую очередь нужно определиться с выбором модели.

• Варочный вариант печи обычно выбирается для установки в дачных условиях, в том случае, если владельцы проживают там только в летний сезон. Иногда такая печь устанавливается и в частном доме дополнительно к газовому или электрическому отоплению – в целях экономии более дорогого по сравнению с дровами топлива. Варочная печь обычно оснащается варочной панелью, духовым шкафом, а иногда и водогрейным резервуаром. Она обычно имеет достаточно компактные размеры, но все-таки способна обогреть помещение, в котором установлена. Нужно отметить, что такой вариант не будет лишним ни в одном доме, тем более что сама эта постройка не займет много места.

Отопительно-варочная печь — это целый многофункциональный комплекс

• Отопительно-варочная печь — это комплекс, который может включать в себя несколько, необходимых для повседневного использования функций – сюда относятся варочная плита, духовой шкаф, бак для нагрева воды, ниши для сушки растительных продуктов, лежанка, камин, а иногда и водяной контур. Подобная конструкция выручит в любых ситуациях, поэтому ее чаще всего устанавливают в тех случаях, когда другого отопления в доме нет. Однако, зачастую от таких печей не спешат отказаться и при наличии в доме газового котла отопления.

• Отопительная печь предназначается только для отопления дома или банных помещений. В конструкции отсутствует варочная панель и духовой шкаф, но может быть встроен водогрейный резервуар и присутствовать функция камина. Такая печь способна обогреть две или даже три небольших комнаты, при правильном ее встраивании в стены между помещений.

Кроме функционального предназначения, необходимо определиться с формой и размером печи. Этот критерий будет зависеть от планировки дома и площади, которая может быть выделена под ее установку. Также нужно учесть теплоемкость конструкции, то есть показатель, от которого зависит, какую площадь способна отопить выбранная печка.

Так, большие по размеру печи, имеющие толстые стены, способны распространить тепло на большую площадь, но продолжительность их топки для достижения обогрева составляет около 1,5?2 часов. Компактные же, малогабаритные печи нагреваются и отдают тепло гораздо быстрее, примерно, в течение 35?40 минут. Причем для того чтобы их натопить требуется меньшее количество топлива, а значит, они более экономны. Поэтому, выбирая модель, нужно обязательно узнать ее мощностные характеристики и то, на какую площадь они рассчитаны.

Возможно, вас заинтересует информация о том, что такое

Выбор места для установки кирпичной печи

Печь может быть установлена в разных местах комнаты, но самым оптимальным ее расположением будет встраивание в стены между смежными помещениями. В этом случае, при небольшой площади дома можно обойтись одним отопительным сооружением, если теплоотдающая поверхность будет пропорциональна размерам помещений, в которые они выходят.

Выбранное для постройки место нужно хорошо промерить и учесть при этом некоторые моменты:

• Важное значение имеет высота потолка комнаты, так как кирпичная печь должна хорошо вписаться в пространство по своей высоте.
• Фундамент для печи должен быть больше ее основания на 110?120 мм, и для него нужно тоже предусмотреть подходящей по размерам участок.
• Дымоходная труба при ее выкладке вверх не должна наткнуться на балки перекрытия и на стропильные ноги кровельной конструкции.

Основные материалы и комплектующие для кладки кирпичной печи

Помимо кирпича и кладочного раствора, для возведения печи потребуются и другие материалы и элементы. Их номенклатура, количество и размеры будут зависеть от выбранной модели отопительного сооружения.

Итак, для кирпичной печи могут потребоваться следующие чугунные комплектующие:

1 – дверца зольника (поддувала);

2 – топочная дверца;

3 – дверцы для установки на очистные каналы;

4 – задвижка дымоходного канала;

5 – конфорочные кольца, устанавливаемые на отверстия варочной плиты;

6 – варочная плита;

7 – колосниковая решетка.

Кроме чугунных, нужно будет подготовить некоторые стальные детали или сборки, которые входят в конструкцию печи. Это может быть:

1. Духовой шкаф.
2. Водогрейный бак.
3. Металлические полосы разной длины и ширины.
4. Металлический уголок, чаще всего имеющий размеры 50x50 мм.
5. Отожжённая стальная проволока диаметром 2?3 мм.
6. Стальной лист для настила перед топкой.
7. Кровельное железо — иногда требуется для перекрытия варочной камеры.

Для самой кладки потребуются материалы, которые подбираются в соответствии со схемой кладки и списком (таблицей), обычно приложенным к ней:

1. Красный кирпич.
2. Кирпич шамотный.
3. Компоненты для глиняного раствора - песок и глина, или же готовая жаростойкая , продающаяся в специализированных магазинах.
4. Материалы для фундамента - они могут быть разными: это щебень, битый кирпич, песок и цемент, бутовый камень, доски для опалубки, рубероид для гидроизоляции.
5. Асбестовый лист и шнур.

Разметка и обустройство фундамента

Работу по кладке печи невозможно начать, если под это сооружение не создан надежный фундамент, так как конструкция получится весьма массивной.

• Вначале идет разметка места, где будет устанавливаться основа под печь - фундамент. При этом нужно учитывать, что дымоходная труба при проходе через чердачное перекрытие должна проходить на расстоянии не менее, чем 120?150 мм от деревянных балок.

Чтобы точно определить место, где будут выпилены доски полов под устройство фундамента, применяется отвес, который закрепляется на потолке, на нужном расстоянии от балки перекрытия. После того, как отвес остановится, на полу делается отметка, одного из углов печи. Так же, точками, отмечаются остальные угловые ее части, а затем полученный план выверяется строительным уровнем и уголком. Далее, следует вычертить на полу форму будущего фундамента (как уже говорилось, он должен быть шире печного основания минимум на 100 – 150 мм в каждую сторону). По полученной разметке будет производиться выпиливание досок пола – так, чтобы дойти до грунта.

Здесь нужно сразу отметить, что фундамент печи и дома не должен быть общим. Мало того, они и не должны быть связаны. Усадка оснований печи и самого дома разные, и может получиться, что при связанном фундаменте одна постройка будет тянуть за собой другую.

• Далее, выпиливаются и демонтируются доски полов, и в обнажившемся грунте роется котлован глубиной не менее 500 мм от поверхности земли.
• Фундамент может быть обустроен из бутового камня или кирпича. Если основа будет обустраиваться из бутового камня, то установка опалубки в котловане не требуется. Достаточно укладывать очищенный от грязи камень слоями, каждый из которых заливается бетонным раствором. Очень важно проследить за тем, чтобы между камнями кладки не оставалось незалитых пустот.

• Кладка над грунтом продолжается в опалубке, выполненной в виде ящика, доски которого должны быть плотно подогнаны друг к другу. Чтобы раствор просыхал равномерно, а жидкость не впитывалась в древесину опалубки, ее изнутри рекомендуется закрыть плотным полиэтиленом, который закрепляется скобами на досках.
• Фундамент должен быть ниже уровня чистого пола на 140 мм.
• Поверхность бутово-цементного основания выравнивается для следующего этапа работ.
• Далее, на ровной и высохшей поверхности монтируются два ряда кирпичной кладки, а после того, как раствор просохнет, на него настилается в два слоя рубероид, выполняющий роль гидроизоляции.

Вполне возможен и вариант со сплошной заливкой фундаментной плиты в опалубке, с установкой стальной армирующей конструкции. Правда, расход бетонного раствора в таком случае будет намного выше.

Подготовка кирпича к кладочным работам

Как известно, основным материалом для кладки печи является красный кирпич нормального обжига. Ну а выкладывание стенок и дна топки осуществляется из огнеупорного шамотного материала. Можно, конечно же, для топочной камеры использовать и отборный красный кирпич, но нужно учесть, что срок его службы намного ниже огнеупорного.

В первую очередь приобретенный кирпич нужно тщательно перебрать и отбраковать тот, который имеет существенные трещины и сколы. Если для кладки будет использоваться кирпич, бывший в употреблении, то его нужно очистить от сажи и старого раствора.

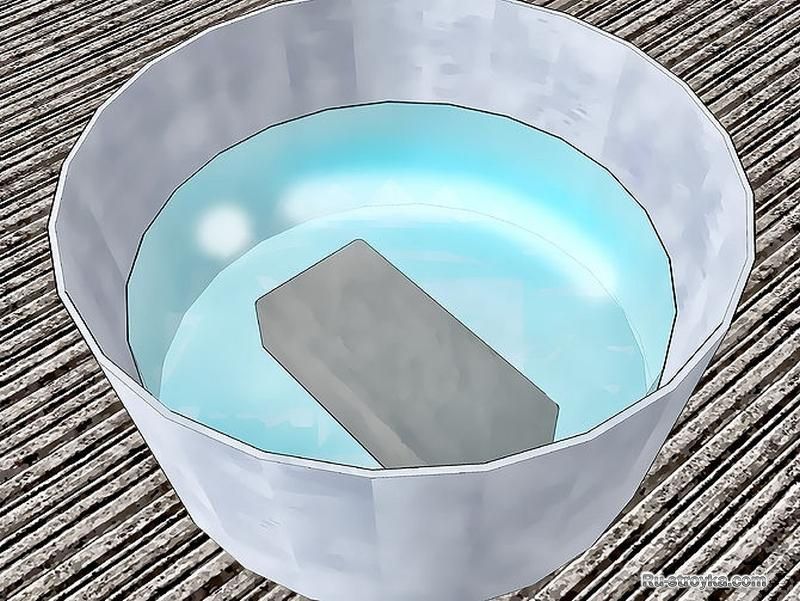

Подготовленный красный кирпич замачивается в воде, как минимум на 12?14 часов. Шамотный же нужно перед использованием только ополоснуть водой для того, чтобы удалить пыль.

К процессу подготовки относят и раскалывание кирпича на части, так как при кладке печи бывают нужны не только целые кирпичи, но и половинки, 3/4 — трехчетвертка, 1/4 -четвертинки и даже иногда и более мелкие фрагменты. Чтобы было легче определять части кирпича по размеру, на рукоятке молотка-кирочки отмеряются и делаются насечки, соответствующие размеру половинки, 1/4 или 3/4 его части.

Чтобы получить необходимые для кладки фрагментарные детали, кирпич раскалывают или стесывают. Стесывание производится в том случае, если необходимо иметь кирпич, срезанный под углом.

Для тески берутся кирпичи, не имеющие трещин. Чтобы сделать все правильно, кирпич нужно взять левой рукой и, удерживая его на весу, на его ребрах киркой делается разметка участка, который нужно стесать.

Разметка наносится под углом, вдоль отмеченной линии. Затем ударами по боковым сторонам кирпича скалываются углы. Стесанные поверхности получатся шероховатыми, и чтобы довести их до ровного гладкого состояния, их притирают кирпичом.

Чтобы расколоть кирпич на ровные части (этот процесс печниками называется приколкой), нужно взять качественный кирпич без трещин. Процесс приколки тоже проводится на весу.

Если кирпич нужно разделить напополам, он также берется в левую руку, и на нем отмеряется часть, которую нужно отделить. Затем, по ложковой стороне кирпича, по отмеченной линии пробивается неглубокая бороздка. После этого кирпич переворачивается бороздкой вниз, и по нему наносится резкий удар бойком молотка в области намеченной линии.

Приемы раскалывания кирпича — 2

Если же от цельного кирпича нужно отделить меньшую, чем половина, часть, то бороздка делается в месте будущего раскола со всех сторон кирпича. Раскалывается он в этом случае, сильным ударом в борозду с одной из ложковых сторон. При необходимости, точно так же можно отколоть и угловую часть.

Если нужно расколоть кирпич не поперек, а вдоль, то разметка проводится по боковой, узкой его стороне, а бороздка по разметке делается глубже, так как вдоль он раскалывается намного труднее и может раскрошиться.

При необходимости скруглить углы кирпича, потребуется специальный инструмент - это может быть станок или же шлифмашинка с кругом по камню.

Приготовление кладочного раствора

Очень важным этапом работ можно назвать приготовление глиняного раствора, который используется при кладке основного массива печи. Необходимо знать и то, что для возведения дымоходной трубы или обустройства фундамента раствор из глины не подходит. Для этой цели чаще применяют бетонные смеси или же в глиняный раствор добавляют несколько частей цемента.

Кладочный печной шов не должен превышать 8 мм по толщине, иначе на нем появятся трещины, а через них внутрь конструкции может проникать кислород, что снизит эффективность работы печи. Кроме этого, во время топки в комнату может просачиваться угарный газ, что крайне опасно для здоровья и даже жизни человека. Поэтому раствор нужно готовить из качественной глины и просеянного мелкого песка с фракцией песчинок не более 1 мм. Раствор должен быть однородным, без комков и посторонних вкраплений.

Растворы из глины подразделяются на тощие, нормальные и жирные. Это их качество напрямую зависит от правильно выбранной глины.

• Тощие растворы не пластичны, непрочны и сильно крошатся.
• Нормальные смеси имеют правильные пропорции и состоят из средней жирности глины и просеянного песка. Они в меру пластичны, практически не растрескиваются после полного просыхания, не дают сильной усадки и не меняют своего объема. Поэтому они и будут самым подходящим вариантом для печной кладки.
• Жирные растворы пластичны, но имеют свойство растрескиваться при высыхании. Но этот состав смеси можно исправить, «затощив» его добавлением песка.

Правильная густота глиняного раствора не менее важна, чем пластичность. Поэтому по консистенции кладочная смесь должна напоминать средней густоты тесто, а при сжатии ее между двумя намоченными кирпичами - легко выдавливаться под их тяжестью.

Перед замешиванием раствора нужно обязательно проверить качество глины. Процесс проверки готового раствора можно провести тремя способами, но сначала его нужно изготовить используя метод подбора ингредиентов - глины и песка по пропорциям.

Обычно готовится несколько вариантов раствора в небольших количествах. В каждом из растворов предусматриваются разные пропорции:

• Чистая глина без добавления песка.
• Глина 90%, песок 10%.
• Глина 75%, песок 25%.
• Глина 25%, песок 75%.

Растворы хорошо перемешиваются с добавлением воды до консистенции густого теста, не прилипающего к рукам. Далее можно переходить к его испытаниям.

А. Из каждого варианта раствора изготавливают шарики диаметром 35?40 мм и пластины толщиной 15?25 мм. Все эти изделия оставляют сохнуть при комнатной температуре на 7?9 дней.

По истечении этого времени нужно провести проверку. Те изделия, которые дали меньше трещин, а шарики, брошенные с высоты 1000 мм на пол, не распались, имеют нужные пропорции для печной кладки.

Можно раствор, скатанный в шарики, сжать между двумя деревянными пластинами до толщины 7 мм и оставить сохнуть при комнатной температуре. Выбирается тот раствор, который даст меньше трещин.

Б. Другим вариантом испытаний, не требующим длительного ожидания, является проверка на разрыв. Для этого из растворов с разными пропорциями изготавливаются жгутики толщиной 10?15 мм и длиной в 120?170 мм. Затем жгутики пытаются растянуть. Подойдет та смесь, жгут из которой разорвется, растянувшись в месте разрыва до толщины 2?3 мм.

В. Третьим вариантом может быть скатывание готовых растворов в жгут и сворачивание его вокруг круглой деревянной палочки диаметром в 40?50 мм. Тот раствор, из которого сделан жгут, который дал меньше трещин при высыхании и остался при этом целым, отлично подойдет для кладочных работ.

Выбрав оптимальный раствор по пропорциям, его необходимо правильно замесить.

• Глина замачивается на одни - двое суток, а затем во влажном состоянии протирается через сито, изготовленное из металлической сетки с ячейками в 3?3,5 мм.
• Песок просеивается.
• Далее, отмеряется нужное количество глины и песка, согласно, выявленным экспериментальным путем пропорциям, а затем тщательно перемешивается до однородного состояния.

Правильно изготовленный раствор не теряет своих адгезионных качеств неограниченное время. Если произошло его высыхание, стоит только добавить в него жидкости и снова хорошо перемешать.

Для кладки шамотных кирпичей готовится специальный раствор, состоящий из чистой глины и шамотного песка в пропорциях 1:1.

Цена на кладочную смесь для печей

кладочная смесь для печей

Общие рекомендации по проведению кладки кирпичной печи

После того как фундамент наберет необходимую прочность, а кирпичи, раствор, металлические и чугунные детали будут подготовлены, можно переходить к разметке первого ряда и самой кладке.

• Разметка первого ряда.

На гидроизоляционный лист (рубероид), настеленный на фундамент с отступом от его края, насухо выкладываются по периметру кирпичи первого ряда. Сначала устанавливаются угловые кирпичи, затем промежуточные по периметру, между ними обязательно оставляется зазор в 5?6 мм, которые при контрольной кладке будут заполнены раствором. Углы вымеряются по строительному уровню и уголку. Чтобы удостовериться, что ряд выложен ровно, с помощью рулетки промеряют его диагонали – они должны иметь одинаковую длину.

Геометрия первого ряда чрезвычайно важна для всего печного сооружения, поэтому измерения нужно проводить с максимально возможной точностью. Чтобы не сбиться, выполняя контрольную кладку, выложенный насухо ряд стоит обчертить мелом.

• Проверка горизонтальности ряда.

Далее, ряд выкладывается на раствор. На первый, угловой кирпич наносится тонкий слой раствора, на второй - более толстый. Затем, на два уложенных кирпича устанавливается строительный уровень, которым надавливают на второй кирпич, тем самым добиваясь их совмещения в идеально горизонтальной плоскости. Таким же образом выкладываются 3 и 4 кирпичи и так далее по схеме.

• Выполнение кладки.

Для того чтобы кладка получилась ровной по углам печи, с внешних сторон натягиваются вертикальные шнуры-отвесы, которые крепятся к потолку и полу. Если же печь мастером возводится впервые, вместо шнуров лучше всего установить бруски опалубки от потолка до пола. Их выставляют по строительному уровню и надежно закрепляют в выверенном положении.

На этом этапе с использованием мастерка или шпателя на первый выложенный ряд наносится раствор слоем в 9?10 мм.

Сверху него укладывается угловой кирпич. Затем на торцевую сторону второго кирпича наносится раствор и также разравнивается. Второй кирпич укладывается на подготовленное для него место, прижимается, а при необходимости пристукивается молотком. Выступивший между рядов раствор подбирается мастерком. При этом желательно аккуратно очищать кирпичи сразу, чтобы раствор не успел схватиться.

Если нет уверенности в том, что швы получатся одинаковыми, можно воспользоваться пластиковыми или деревянными рейками-калибраторами, имеющими толщину, равную необходимой толщине шва. Такие калибровочные приспособления укладываются на готовый ряд, перед монтажом следующего. Подобных реек нужно подготовить столько, чтобы их хватило на три ряда. Выложив эти ряды, из самого нижнего шва рейки вытаскиваются и перекладываются на самый верхний – и так до самого верха возводимой конструкции.

Если на стены печи не будет наноситься отделочный материал, то швы аккуратно обрабатываются специальным инструментом, называемым «расшивка».

Обработка швов «под расшивку»

Очень важно учесть то, что следующий ряд печной кладки должен начинаться только после того, как будет полностью закончен предыдущий. Никаких «лесенок» не допускается.

Горизонтальность каждого ряда обязательно контролируется строительным уровнем.

Чтобы нагретый воздух, циркулируя по внутренним каналам, не встречал препятствий в виде выступившего раствора, и плавно скользил по стенкам от топочной камеры к дымоходной трубе, раствор с внутренних стенок тоже нужно удалить. Этот процесс может проводиться с помощью кисти из мочала, которой затирают несхватившийся раствор, при необходимости, увлажняя его водой. Подобная затирка производится при завершении кладки каждых 4?5 рядов или же при необходимости установки вертикального перекрытия, которое закроет полость печи.

Если планируется внешняя отделка печи, то для этого используется штукатурный раствор, состоящий из глины, извести и песка в пропорциях 1:1:3. Для жаростойкости в этот состав добавляется 0,2?0,3 части измельченного асбеста. Правда, существующие современные санитарные нормы не приветствуют использование асбеста в жилых помещениях.

• Устройство перекрытий.

Различных перекрытий в конструкции любой печи – достаточно много, и они все имеют свои особенности, в зависимости от участка их обустройства.

Так, при перекрытии дверцы топливной камеры и внутренних проемов печи, желательно это производить без металлических деталей.

Если выбрана модель, имеющая арочное перекрытие варочной камеры, то арка выводится по специальной опалубке, имеющей полукруглую форму. Такая опалубка называется «кружало».

Кладка арочных сводов производится с обязательной для нее перевязкой швов, а это говорит о том, что рядов в своде всегда нечетное количество. В нижней части свода швы должны быть идеально прямыми и иметь толщину не более 5 мм.

Свод выкладывается снизу доверха арки, сначала с одной стороны кружала, затем со второй и только после этого выкладывается центральный завершающий замковый ряд.

• Установка печных чугунных и металлических элементов.

Все металлические элементы печи, как известно, при нагревании расширяются, поэтому вокруг них должны быть образованы тепловые зазоры, которые создаются с помощью асбестового материала. В некоторых случаях используется асбестовый шнур, в других – из цельного листа этого материала вырезаются полосы нужной ширины и длины. Так, дверца топочной камеры и духовой шкаф обматывают шнуром из асбеста, а под варочную плиту укладываются полосы.

Закрепление металлических дверок в швах кладки происходит с помощью проволочных скруток. На задней стенке металлической рамы дверцы всегда располагаются специальные «ушки», в которые вставляется проволока, а затем ее концы скручиваются между собой.

Проволоку, закрепленную на нижних «ушках», вмуровывают в швы ряда, на котором устанавливается дверца, а верхние скрутки – между рядами, один из которых будет расположен на одном уровне с верхней частью рамы дверцы, а второй выше ее.

Перед закреплением в швах, дверца выставляется по строительному уровню или с помощью отвеса.

Поддувальная и прочистная дверца не требует обмотки асбестовым шнуром, так как не нагреваются до очень высоких температур. Зазоры между ними и кирпичом можно заделать глиняным раствором.

Если для перекрытия топочной дверцы должна использоваться металлическая полоса, то между ней и рамой нужно обязательно сделать прокладку из асбестовой полосы.

Рама дымовой задвижки монтируется тоже на глиняный раствор, но работу эту нужно проводить аккуратно, чтобы раствор не попал в пазы рамы, по которым должна ходить задвижка.

Просушка готовой печи

По завершении работ по возведению печи, топить ее сразу на полную мощность ни в коем случае нельзя, иначе вся работа будет испорчена. Поэтому сначала необходимо провести ее просушку, которая проводится в следующем порядке:

• В печи открываются все дверцы и задвижки, и в таком состоянии ее оставляют на срок от 7 до 10 дней, в зависимости от окружающей температуры воздуха. Излишняя влага из раствора и самих кирпичей в этом случае будет испаряться естественным путем.

Принудительная просушка нежелательна, но ее приходится применять, если, скажем, температура на улице недостаточно высока для качественного просыхания раствора. Для этого внутри топочной камеры размещают обычную электрическую лампочку на 200?300 Вт и оставляют ее в горящем состоянии на весь срок просушки, который будет длиться от 6 до 10 суток.

• По истечении этого времени, печь начинают протапливать небольшим количеством щепок или бумагой, начиная с 0,5 кг топлива и ежедневно прибавляя к этому количеству по 0,2 кг. Этот процесс проводится на протяжении, примерно, 10 дней. Ну а после этого уже можно приступать к полноценной топке хорошо просохшей конструкции.

Возможно, вас заинтересует информация о том, что собой представляет на дровах

Отопительно-варочная печь «шведка» с лежанкой

Общие характеристики и необходимые материалы

В этом подразделе публикации будет представлена порядовка кладки отопительно-варочной печи, оснащенной лежанкой. Эта модель принципиального типа «шведка» разработана инженером Г. Резником. Конструкцию такой печи можно назвать одной из самых популярных, так как она отличается простой конфигурацией внутренних каналов, относительно небольшими размерами и своей высокой функциональностью. Кроме этого, «шведка», имеющая компактные размеры, имеет более высокий КПД, по сравнению с русской печью, занимающей достаточно большую площадь дома.

Отопительно-варочная печь типа «шведка», с теплой лежанкой, разработки Г. Резника

«Шведка» этой конструкции удобна по всем ее параметрам. Так, если ее установить в простенок между двумя комнатами, например, кухней и спальней, то большая площадь нагреваемой стены будет согревать жилое помещение, а теплая вполне может служить спальным местом. Кухня же приобретет удобную варочную плиту и сушильные камеры, пригодные для разных нужд, например, для заготовки на зиму сушеных овощей, фруктов, а также целебных трав. Причем, сушка будет проходить в естественных условиях, при оптимальных для этой цели температурах.

Размеры печи, учитывая ее функциональные качества, достаточно компактные, и составляют в основании 765x1145 мм (3x4,5 кирпича). Размеры лежанки – 635x1785 мм (2,5x7 кирпичей). Общая высота конструкции без учета насадной трубы равна 1890 мм, поэтому подойдет для комнат с не очень высокими потолками. При этих параметрах теплоотдача от конструкции составляет 3500 Вт, и печь способна обогреть помещения общей площадью до 35 квадратных метров.

В конструкции предусмотрены два рабочих режима — это «зимний», когда отапливаются все отделы печи, и «летний», позволяющий использовать только варочную плиту и камеру.

Топливная камера имеет футеровку из шамотного кирпича, что повышает надежность и долговечность эксплуатации конструкции.

Для кладки необходимы следующие материалы и металлические детали:

Кроме этого, необходимо запастись листом асбеста и шнуром, изготовленным из этого же материала – для создания тепловых зазоров между металлическими элементами и кирпичом. Также потребуется отожженная стальная проволока диаметром 2?3 мм – для крепления чугунных и стальных деталей конструкции.

Возможно, вас заинтересует информация о том, что собой представляют мини

Процесс кладки печи-«шведки» с лежанкой

Для начала – несколько иллюстраций, которые помогут лучше разобраться с тонкостями конструкции печи:

Можно переходить к практической кладке. В таблице подобно расписан каждый выкладываемый ряд, с указанием его нюансов:

Иллюстрация со схемой-порядовкой	Краткое описание выполняемой операции
	Первый ряд - 76 кирпичей. Первый ряд должен быть выведен идеально горизонтально, с соблюдением прямых внешних и внутреннего углов кладки.
	Второй ряд - 73 кирпича. Ряд также сплошной, но меньше предыдущего по размерам на 50 мм по каждой из сторон. В местах, где будут установлены поддувальная и прочистная дверца, по краю кирпича делаются вырезы, глубиной 20 мм, по типу ниши. Они нужны для удобства последующего монтажа чугунных элементов (показаны стрелкой).
	Далее, на этом же ряду производится установка дверок прочистки 130x70 мм и поддувальной 140x250 мм. Вместо прочистных дверок некоторые печники устанавливают половинки кирпичей, которые укладываются без раствора.
	Третий ряд состоит из 35 красных и 6 1/2 шамотных кирпичей. Этот ряд тоже меньше предыдущего по периметру, но в этот раз при проведении работ, нужно ориентироваться на размеры, указанные в порядовке. На этом ряду формируется горизонтальный канал самой печи и лежанки, а также поддувальная (зольная) камера. В центральной части печи образуется еще одна камера, которая использоваться не будет, она нужна для более длительного сохранения тепла. Кирпич с левой стороны поддувальной камеры сверху срезается наискосок (показан стрелкой).
	Четвертый ряд состоит из 35 красных и 5 1/2 шамотных кирпичей. Кирпичи, устанавливаемые с левой стороны поддувальной камеры, срезаются наискосок (показано желтой стрелкой). Зольная дверца сверху перекладывается двумя стальными полосками размером 50х5х360 мм (показаны зеленой стрелкой).
	Пятый ряд - 30 красных и 16 1/2 шамотных кирпичей. В кирпичах над зольной камерой делаются вырезы (показаны стрелками) - посадочное место для колосниковой решетки размером 240x415 мм.
	Продолжение пятого ряда. Центральная камера поперек перекладывается четырьмя стальными полосками размером в 50x5x250 мм (показано желтой стрелкой). Чтобы увеличить теплоемкость печи, эту камеру можно заполнить песком, камнями, но можно оставить и пустотелой. Ставится на место колосниковая чугунная решетка (показано зеленой стрелкой).
	Шестой ряд. Для этого ряда потребуется 32 1/2 красных и 18 шамотных кирпичей. Горизонтальный канал станет базой для вертикального дымохода. Пространство под лежанкой разделяется на 7 частей. Вокруг колосниковой решетки формируются стенки топливной камеры печи.
	Седьмой ряд состоит из 36 1/2 красных и 11 шамотных кирпичей. Вертикальный дымоход уменьшается до 190x130 мм путем перекладывания его кирпичом. На этом же этапе устанавливается дверца топочной камеры 210x250 мм (показана стрелкой).
	Восьмой ряд. Выкладывается в соответствии со схемой из 38 красных и 12 шамотных кирпичей.
	Девятый ряд состоит из 35 1/2 красных и 12 1/2 шамотных кирпичей. На этом ряду между топливной камерой и пространством под лежанкой формируется канал, который соединяется с дымоходными проходами лежанки. Кирпич, который будет установлен между топочной камерой и вертикальным дымоотводом, срезается с двух сторон в верхней части под углом (показано стрелкой). Таким образом, начинает формироваться проход между топкой и остальными дымоходными каналами печи. Здесь нужно учесть, что верхняя часть топочной дверцы и верх срезанного с двух сторон кирпича, должны находиться на одном уровне. При условии установки дверцы выше на один ряд, продукты горения имели бы возможность свободного выхода в помещение, при открытии дверцы топящейся печи.
	Десятый ряд выкладывается из 36 красных и 8 шамотных кирпичей. На этом этапе работ топочная камера соединяется с вертикальным каналом. Красный и шамотный кирпичи, расположенные с двух сторон над дверцей топки, срезаются сверху наискосок сверху (показано желтой стрелкой), так как между ними по принципу замка будет уложен кирпич, срезанный снизу с двух сторон тоже под углом. Далее, образовавшийся горизонтальный канал разделяется на две части - малую правую и большую левую. Часть кирпичей, образующих канал и находящихся с левой его стороны, срезаются в верхней части наискосок (показано зеленой стрелкой).
	На этом же ряду, в оставшийся замковый разъем над дверцей топки врезаются красный кирпич и 1/2 шамотного кирпича (показаны стрелками).
	11-й ряд состоит из 54 красных и 9 шамотных кирпичей. На этом этапе кирпичами перекрывается пространство под лежанкой. Ее размер увеличивается за счет сдвижения крайних кирпичей наружу на 30 мм, точные ее параметры приведены на схеме-порядовке. Продолжается выведение стенок топки, кирпичи в ней и дымоотводных каналах подрезаются наискосок - на топке сверху, на каналах снизу (показано соответственно желтыми и зелеными стрелками).
	12-й ряд выкладывается из 49 1/2 красных и 16 шамотных кирпичей. На этом ряду вторично перекрывается лежанка, также с увеличением ее в размерах - крайние кирпичи сдвигаются наружу на 30 мм. Вдоль задней стенки печи формируются три вертикальных дымоходных канала. Средний и левый канал соединены снизу общим пространством, а правый объединяется с выходным каналом лежанки. Кирпичи, формирующие правый и средний канал срезаются наискосок снизу (показано желтыми стрелками). В кирпичах, обрамляющих топочную камеру, вырезается паз - посадочное место для монтажа варочной панели (зеленые стрелки). Причем размеры каждой из сторон посадочного места должны быть больше самой плиты на 5 мм.
	На этом же ряду монтируется варочная панель 310x650 мм (показана стрелкой).
	13-й ряд состоит 49 красных и 7 шамотных кирпичей. На этом этапе начинают формироваться стенки варочной камеры. Лежанка перекрывается третьим слоем кирпича, и ее размеры возвращаются к первоначальным. Для этого кирпичи этого ряда сдвигаются внутрь. На схеме можно хорошо рассмотреть формирующиеся вертикальные каналы - основной, расположенный с левой стороны варочной панели и три, находящиеся вдоль задней стенки.
	14-й ряд выкладывается из 16 красных и 4 шамотных кирпичей. С этого ряда возводится только печь, так как кладка лежанки уже полностью закончена. В заднюю стенку печи укладываются две половинки кирпича, которые должны выступать за пределы кладки на 25 мм (показаны стрелками). Они нужны для того, чтобы их можно будет извлечь для прочистки каналов.
	15-й ряд состоит из 14 1/2 и 3 шамотных кирпичей. При его выкладывании, над ниже установленными половинками кирпичей устанавливаются такие же половинки кирпича (показаны стрелками).
	16-й ряд выкладывается в соответствии со схемой, и состоит из 15 красных и 3 шамотных кирпичей.
	17-й ряд также выводится по представленной схеме, из 14 1/2 красных и 3 шамотных кирпичей.
	18-й ряд состоит из 14 красных и 2 1/2 шамотных кирпичей. В левой стенке варочной камеры делается проход (показан стрелкой), куда будет установлена дверца вентиляции варочной камеры, которую открывают во время приготовления пищи.
	18-й ряд. Далее, на этом же ряду в оставленный вентиляционный проход устанавливается дверца 70x130 мм (показано желтой стрелкой). Затем, на стенки варочной камеры для ее перекрытия укладывается стальная полоса 50x5x735 (зеленая стрелка), а на их край - уголок 50х50х5х735 мм (голубая стрелка).
	19-й ряд, состоит из 16 1/2 красных и 3 шамотных кирпичей. На этом этапе кирпичом перекрывается фасадная часть варочной камеры. Кирпич укладывается на стальную полосу и уголок.
	Далее, на этом же ряду варочная камера перекрывается полностью листом кровельного железа 360x375 мм (показана желтой стрелкой), сверху которого укладываются пять стальных полос 50x5x360 мм (зеленые стрелки). Металлический лист придает потолку варочной камере окультуренный внешний вид.
	20-й ряд состоит из 20 1/2 красных и 5 шамотных кирпичей. Ими полностью перекрывается варочная камера, а на основном дымоходном канале в кирпичах вырезается посадочное место (показано стрелкой) для монтажа задвижки «летнего» хода.
	Далее, на этом же ряду на посадочное место устанавливается сама задвижка 130x250 мм (показана стрелкой).
	21-й ряд, его кладка предполагает использование 21 красного и 5 шамотных кирпичей. Выкладывается ряд по схеме. Кирпичи, обрамляющие левый вертикальный канал со стороны основного дымоотводного канала в верхней части срезаются наискосок (показано желтой стрелкой). Кирпич, укладываемый между средним и правым вертикальными каналами, с двух сторон срезается наискосок (зеленая стрелка).
	22-й ряд состоит из 17 красных кирпичей. При выкладывании этого ряда происходит объединение левого и основного, а также среднего и правого каналов. Идет формирование двух сушильных камер. В задней стенке большой сушильной камеры и задней стенке объединенных основного и левого каналов устанавливаются по половинке кирпича, которые могут быть изъяты при необходимости очистки каналов (показаны стрелками).
	23-й ряд состоит из 16 1/2 красных кирпичей. Для перекрытия области левого вертикального канала, над ним укладываются три стальные полосы 50x5x360 мм (показаны стрелками).
	24-й ряд выкладывается из 20 1/2 красных кирпичей. На этом этапе производится перекрытие кирпичами левого вертикального канала, оставляется только отверстие размером 130х260 мм, для основного дымоходного канала. Кирпичи, которые образуют заднюю стенку основного дымоходного канала, снизу подрезаются наискосок (показано желтой стрелкой). На фасадную часть сушильной камеры укладываются две стальные полосы 50x5x360 мм (зеленые стрелки).
	25-й ряд состоит из 30 красных кирпичей. На этом этапе идет перекрытие правого и среднего вертикальных каналов, а также фасадной части большой и всей малой камеры. Затем открытое пространство большой сушильной камеры перекрывается двумя стальными полосами 50x5x360 мм (показаны стрелками). Кирпичи в кладке боковых и фасадной сторон печи выдвигаются вперед на 30 мм. На чертеже указаны размеры, которые должны получиться в результате этого смещения.
	26-й ряд выкладывается из 31 1/2 красных кирпичей. На этом этапе перекрывается полностью весь верх печи, кроме отверстия для основного дымоотводного канала. Этот ряд продолжает расширение предыдущего, то есть на нем также фасадная и части боковых сторон выступают наружу еще на 30 мм каждая. Все размеры выступов указаны на чертеже-порядовке.
	27-й ряд состоит из 26 красных кирпичей. На этом этапе размер прямоугольной плоскости возвращается к первоначальному, то есть кирпичи сдвигаются от края, согласно указанным на схеме размерам.
	28-й ряд выкладывается из 5 красных кирпичей, и является основанием насадной трубы. С внутренних краев на кирпичах делаются вырезы (показаны желтой стрелкой) для посадочного места дымоходной задвижки 130x250 мм. После этого устанавливается сама задвижка (зеленая стрелка).
	29-й ряд состоит также из 5 красных кирпичей, и является вторым рядом насадной трубы. Далее уже идет дальнейшая кладка дымохода.

Если прислушаться ко всем рекомендациям и досконально следовать схеме-порядовке, эту печь, имеющую достаточно несложную конструкцию каналов и отделов, вполне под силу возвести даже начинающему печнику. Главное в этой работе – не торопиться, и точно выполнять конфигурацию каждого из рядов.

Ниже мы приведем вам пошаговые инструкции с фотографиями и порядовками о том, как слетать отопительную печь различных размеров своими руками.

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах
а - многооборотная печь с вертикальными каналами; б - однооборотная печь; в - печь с верхней и нижней отопительными камерами; г - печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70-75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2-3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45- 60 мин, топливо в них укладывают в 3-4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35-40°С) печи желательно протапливать два раза в сутки - утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2-3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Ниже подробно приводится порядок кладки отопительной печи размером 770x640 мм. Кладка остальных отопительных печей в основном похожа на кладку упомянутой печи, поэтому их кладка будет описана более сжато.

Отопительная печь с нижним обогревом размером 770x640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770x640 мм
а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -17 рядов; 1 - зольниковая камера; 2 - поддувальная дверка; 3 - колосниковая решетка; 4 - топочная дверка; 5 - топливник; 6 - дымовая задвижка.

Рис. 1. Продолжение: г - кладка 18-35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный - 220 шт.;
• кирпич огнеупорный - 170 шт.;
• глина красная - 10 ведер;
• глина тугоплавкая - 50 кг;
• песок - 5 ведер;
• дверка топочная - 250x210 мм;
• дверка поддувальная - 250x140 мм;
• задвижка дымовая - 130x250 мм;
• решетка колосниковая - 380x250 мм;
• дверки прочистные размером 130x140 мм - 6 шт.;

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16-18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4-5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м?.
Теплоотдача печи при одноразовой топке - 2,8 кВт (2400 ккал/ч), а при двухразовой топке - 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А-А, Б-Б и В-В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250x380 мм.

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130x130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130x250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка (канала в пять кирпичей и установка дымовой задвижки размером 130x250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130x250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Отопительная печь с нижним обогревом размером 770x770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770x770 мм
г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

• кирпич красный - 230 шт,
• кирпич огнеупорный - 210 шт.,
• глина красная - 12 ведер,
• глина огнеупорная - 6 ведер,
• песок - 7 ведер,
• дверка топочная - 250x210 мм,
• решетка колосниковая - 300x252 мм,
• дверки прочистные размером 130x140 мм - 6 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 18-20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м?. Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770x640 мм.

Отопительная печь с нижним обогревом размером 890x890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 340 шт.,
• кирпич огнеупорный - 270 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 7 ведер,
• песок - 10 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 250x140 мм,
• задвижка дымовая - 130x250 мм,
• решетка колосниковая - 380-252 мм,
• дверки прочистные размером 130x140 мм - 10 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25- 30 м. Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке - 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

Рис. 3. Отопительная печь с нижним обогревом размером 890x890 мм а - фасад; б - кладка 1 -16 рядов;

Рис. 3. Продолжение
в - разрезы А-А, Б-Б, В-В, Г-Г; г - 17 - 27 рядов

Рис. 3. Продолжение
д - кладка 28-35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770x640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Отопительная печь с нижним обогревом размером 1020x890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 570 шт.,
• кирпич огнеупорный - 100 шт.,
• глина красная - 20 ведер,
• глина огнеупорная - 3 ведра,
• песок - 12 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 250x140 мм,
• задвижка дымовая - 130x250 мм,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35- 40 м?. Теплоотдача печи при одноразовой топке - 4 кВт (3400 ккал/ч), а при двухразовой - около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890x1020 мм
а - фасад и разрезы А-А, Б-Б; б - кладка 1 -6 рядов

Рис. 4. Продолжение
в - разерзы В-В, Г-Г, Д-Д; г - кладка 7-14, 16 рядов

Рис. 4. Продолжение
д - кладка 15, 17-34 рядов и разделки трубы

Рис. 4. Продолжение
е - кладка 35-44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130x250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Отопительная печь с нижним обогревом размером 1160x890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный - 580 шт.,
• кирпич огнеупорный - 140 шт.,
• глина красная - 22 ведра,
• глина огнеупорная - 5 ведер,
• песок - 13 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 250x140 мм,
• задвижка дымовая - 130x250 мм,
• решетка колосниковая - 380x252 мм,
• дверки прочистные размером 130x140 мм - 9 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м. Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке - 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160x890 мм
а - фасад; б - кладка 1-12 рядов

Рис. 5. Продолжение
в - разрезы А-А, Б-Б, Г-Г; г - кладка 13-18 рядов

Рис. 5. Продолжение
д - разрезы В-В, Д-Д, Е-Е; е - кладка 19-28 рядов; 1 - топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - топочная дверка; 5 - поддувальная дверка; 6 - прочистные отверстия; 7 - дымовая задвижка

Рис. 5. Продолжение
ж - кладка 29-32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130x250 мм.

Отопительная печь с нижним обогревом размером 1290x510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

Рис. 6. Отопительная печь размером 510x1290 мм
а - фасад; б - разрезы А-А; в - кладка 1 -5 рядов; 1 - фундамент в грунте; 2 - грунт; 3 - дымовая задвижка; 4 - разделка; 5 - потолочное перекрытие; 6 - топочная дверка; 7 - поддувальная дверка; 8 - гидроизоляция; 9 - наружный фундамент; 10 - топливник; 11 - зольниковая камера; 12 - колосниковая решетка; 13 - отверстия для чистки

Рис. 6. Продолжение
г - кладка 6-30, 33 рядов

Рис. 6. Продолжение
д - кладка 31,32, 34-40 рядов

Расход материалов (без фундамента и трубы) следующий:

• кирпич красный - 400 шт,
• кирпич огнеупорный - 220 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 10 ведер,
• песок - 11 ведер,
• дверка топочная - 250x210 мм.,
• дверка поддувальная - 250x140 мм,
• задвижка дымовая 130x250 мм,
• дверки прочистные размером 130x140 мм - 4 шт.,
• предтопочный лист - 550x700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке - 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м.
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

Отопительная печь с нижним обогревом размером 1650x510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

• кирпич красный - 640 шт.,
• глина красная - 22 ведра,
• песок - 12 ведер,
• дверка топочная - 250x210 мм,
• задвижка дымовая - 130x250 мм,
• решетка колосниковая - 300x250 мм,
• дверки прочистные размером 130x140 мм - 7 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м. Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки - около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник, применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650x510 мм
а - фасад и разрезы Г-Г, Д-Д, Е-Е; б - кладка 1 -8 рядов

Рис. 7. Продолжение
в - разрезы А-А, Б-Б, В-В; г - кладка 9-17 рядов

Рис. 7. Продолжение
д - кладка 18-35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Отопительная печь с нижним обогревом размером 2250x510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 740 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 25 ведер,
• глина огнеупорная - 1 ведро,
• песок - 15 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 250x140 мм,
• задвижка дымовая - 130x250 мм,
• решетка колосниковая - 380x252 мм,
• дверки прочистные размером 130x140 мм - 7 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки - 6 кВт (5100 ккал/ч), при двухразовой топке - около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м?. Чертежи разрезов и порядовки приведены на рис. 8.

а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -6, 8 рядов

Рис. 8. Отопительная печь с нижним обогревом размером 2250x510 мм
г - разрез Г-Г; д - кладка 7 - 18 рядов

Рис. 8. Отопительная печь с нижним обогревом размером 2250x510 мм
е - кладка 19-36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Отопительная печь с нижним обогревом размером 1880x640 мм

Отопительная печь имеет размеры, мм: 1880x640x2380.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 950 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 29 ведер,
• глина огнеупорная - 1 ведро,
• песок - 17 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 140x250 мм,
• задвижка дымовая - 130x250 мм,
• дверки прочистных отверстий размером 130x140 мм - 12 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 36 ч; дополнительно для приготовления раствора и подноски материала потребуется около 10 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 5,5 кВт (4700 ккал/ч), при двух топках - 6,6 кВт (5700 ккал/ч).^Печь рассчитана для отопления помещения площадью до 55 м. В данной печи можно применять все виды твёрдого топлива. Колосниковая решетка рассчитана для использования в качестве топлива дров, углебрикетов и торфяных брикетов. При применении в качестве топлива антрацита или каменного угля в этой печи колосниковую решетку закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов печи и порядовки приведены на рис. 9. Стрелками указано движение дымовых газов в дымоходах печи.

а - фасад и разрез А-А; б - кладка 1 -5 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880x640 мм
в - разрезы Б-Б, В-В, Г-Г, Д-Д, Е-Е; г - гладка 6-10 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880x640 мм
д - кладка 11-28 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880x640 мм
е - кладка 29-36 рядов

Кладка печи не составляет особых трудностей, однако сначала надо хорошо изучить чертежи разрезов и порядовки кладок кирпичей.

Из горизонтального (по А-А рис. 9, б) разреза видно, что под зольниковой камерой находится горизонтальный дымоход. Топливник выложен из огнеупорного кирпича.

При кладке второго ряда надо строго придерживаться порядовки. Кладка пятого ряда определяет основные размеры дымоходов нижней отопительной камеры. Кладку двадцать первого ряда также необходимо проводить строго по порядовке, у вертикального канала здесь оставляют дымоход шириной 130 мм. Кладка двадцать четвертого ряда также определяет основные размеры дымоходов верхней отопительной камеры. Остальные ряды кладки печи похожи на кладки предыдущих печей.

Отопительная печь с нижним обогревом размером 1290x1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 800 шт.,
• кирпич огнеупорный - 90 шт.,
• глина красная - 28 ведер,
• глина огнеупорная - 2,5 ведра,
• песок - 16 ведер,
• дверка топочная - 250x210 мм,
• дверка поддувальная - 140x250 мм,
• задвижка дымовая - 130x250 мм,
• решетка колосниковая - 380x250 мм,
• дверки прочистные размером 130x140 мм - 12 шт.,
• предтопочный лист - 500x700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке - 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65-70 м?.

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

а - фасад; 6 - разрез А-А, Б-Б; в - кладка 1-10 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290x1020 мм
г - разрезы Д-Д, Е-Е, В-В; д - кладка 11-20 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290x1020 мм
е - разрез Г-Г; ж - кладка 21 -35 рядов

Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров

Для отопления дачи сегодня существует множество вариантов: централизованное газовое, котлы, электрические обогреватели.

Но если все это реализовать не представляется возможным из-за удаленности района от цивилизации, печка для дачи из кирпича своими руками станет отличным решением.

Надежная и долговечная – она будет собирать вокруг себя не одно поколение домочадцев, обеспечивая дом теплом и наполняя его уютом.

Услуги хорошего печника – удовольствие не из дешевых. Поэтому если вы решили реализовать на даче проект кирпичной печи, вам будет полезно прочитать эту статью, в которой мы расскажем про принцип работы, особенности и схему кладки печной конструкции.

Кирпичная печь может стать не только функциональным устройством, но и главной изюминкой интерьера, если ее правильно обыграть. Сегодня существует множество способов, позволяющих красиво облицевать и декорировать каменную печь.

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60 0 С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60 0 .

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

10 основных правил по кладке дачной печи

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Кладка печи своими руками

Шаг 1. Выбираем кирпич и готовим инструменты

Какой кирпич для кладки небольшой дачной печи выбрать? Нам понадобится 2 вида кирпичей: шамотный (жаростойкий) для строительства топки и красный керамический (не ниже М-150). Не стоит экономить на материалах, от этого зависят дальнейшие эксплуатационные свойства, безопасность и эффективность печи.

Шамотный кирпич легко можно узнать по желтоватому цвету и пористой поверхности. В состав этого материала входит огнеупорная глина и крошка. Этот материал, кроме своих жаростойких свойств, ценится еще способностью долго аккумулировать тепло. Даже после полного затухания дров, такая печка способна еще длительное время отдавать тепло.

Жаростойкий шамотный кирпич способен выдержать температуру до 1500 0 С, поэтому топочная камера должна выкладываться исключительно из данного материала.

Чем меньше масса шамотного кирпича, тем большее количество пор в нем содержится, которые создает окись алюминия. Такой кирпич будет очень хорошо проводить тепло. Стоимость этого материала почти в 5 раз превышает цену красного кирпича, но экономить не нужно.

А вот выкладывать всю печь из шамотного кирпича тоже не стоит, внешняя часть конструкции не сильно нагревается, да и смотрится красный керамический кирпич более привлекательно.

При выборе кирпича для печи, обращайте внимание на цвет и форму.

Можно протестировать материал. Если бросить кирпич с высоты 1,5 метра, и он не расколется – берите эту партию. А вот плохой, передержанный кирпич может расколоться на несколько частей. Такой кирпич при падении издает глухой звук.

Марка кирпича для облицовки печи должна быть М150 или М200. Цифра в данном случае означает, какой вес кирпич выдерживает на 1см 3 .

Не берите силикатный и пустотелый кирпич. Дело даже не в способности выдерживать высокую температуру – с этим они справятся. Силикатный кирпич плохо проводит тепло и в комнате с такой печью будет не очень комфортно.

Для кладочного раствора понадобится песок, красная печная глина и вода. От его качества и консистенции напрямую зависит внешний вид и долговечность печи. Для его приготовления следует использовать красную печную глину средней жидкости. В застывшем виде он не должен опадать, крошиться.

Кладка будет производиться толщиной в 0,5 мм, в этом случае драгоценное тепло не будет быстро уходить.

Также для строительства можно использовать уже готовый кладочный раствор, который продается в магазинах. Обычно в его составе присутствует различные примеси, которые добавляют прочности и жаростойкости конструкции. В этом случае достаточно будет развести сухую смесь водой и довести ее до однородного состояния с помощью строительного миксера.

По консистенции такой раствор должен напоминать густую сметану. Если раствор скатывается с мастерка, необходимо добавить еще сухой смеси. Если же он получился чересчур густым, то с ним будет сложно работать и выполнять тонкие швы. Добавьте немного холодной воды и снова перемешайте.

Итак, для строительства печи, нам понадобятся следующие материалы:

• Кладочный раствор (песок, красная печная глина).
• Красный керамический кирпич М150 – 120 штук.
• Шамотный кирпич – 40 штук.
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Фанера или доски для создания опалубки.
• Армирующая сетка для обустройства фундамента.
• Колосниковая решетка.
• Металлическая плита на одну комфорку (чугунная).
• Зольник и дверца зольника (поддувала).
• Чугунная дверца для топки.
• Задвижка дымоходного канала.
• Дымоходная вьюшка.
• Металлический колпак на дымоход.

Инструменты, которые понадобятся для строительства печи.

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Угломер.
• Шпатель, правило.
• Мастерок.
• Измерительная лента (рулетка).
• Строительный отвес.

Важно! При кладке печи многое зависит от качества глины. В идеале использовать красную речную глину средней жирности, которая находилась на открытом воздухе не менее 2 лет. Делайте ровно столько раствора, сколько сможете осилить за «1 заход». Раствор быстро становится густым, и с ним становится тяжело работать.

Шаг 2. Готовим кирпич для кладки печи

Прежде чем приступать к кладке печи, необходимо заранее разложить весь кирпич и подготовить его согласно схеме порядовки.

К данному этапу относят деление кирпича на 1/2 или на 1/4 части, стесывание по углам.

Внимательно изучите схему и посмотрите, какие части кирпичей вам понадобятся для каждого ряда.

При необходимости, можно пронумеровать кирпич, чтобы потом было легко ориентироваться, в какой ряд его вставлять.

Как правильно расколоть кирпич? Прежде, чем «отбить» необходимую часть кирпича, согласно схеме, сначала нужно выполнить бороздку. Это можно выполнить с помощью ножовки или напильника.

Чтобы сделать 1/2 кирпича – проведите 1 бороздку.

Для 1/6 или 1/8 кирпича выполните бороздку со всех сторон кирпича.

Шаг 3. Выбор места для печи

Это очень важный этап в закладке печи, который целесообразно производить еще на этапе строительства дома.

Но бывают случаи, когда решение о кладке печи возникает у владельцев домов уже в процессе эксплуатации дачей. В этом случае определите место, откуда проще всего будет вывести дымоход.

Также важно оценить расстояние между печью и окнами и дверями. Ведь холодный воздух, задувающий от дверей, может препятствовать естественной циркуляции тепла в доме, снижая эффективность печки.

Кроме того, печь не должна мешать свободному перемещению по комнате. Она должна стать единым целым с пространством, не создавая неудобств. Во многом размещение печи зависит от назначения.

Отопительно-варочную модель лучше всего располагать на кухне, а печь-камин красиво будет смотреться в гостиной.

• Расстояние до ближайшей стены должно быть не менее 25 см.
• Дымоход не должен проходить через балки.
• Пол и стену придется облицовывать огнестойким материалом.
• Камин лучше располагать возле внутренней стены дома. Для повышения КПД есть смысл установить печь в пространство между кухней и гостиной. Таким образом, одна печь будет отапливать сразу две комнаты.

Отличным местом для размещения печи является угол комнаты, только если напротив угла не находится входная дверь, из которой холодный воздух будет задувать пламя.

Шаг 4. Строительство фундамента

Для строительства кирпичной печи необходимо выполнить отдельный фундамент. Если он закладывается на одном цикле со строительством дома – выполнить его не сложная задача.

Если же вы приняли решение о кладке печи уже после завершения общего строительства, тогда необходимо будет снимать часть чистового пола и заглубляться в грунт.

Почему так важно выполнять отдельный фундамент? Кирпичная печь, каких бы размеров она ни была, имеет большой вес, который будет создавать большое давление на фундамент. При усадке, дом просядет. Это никоим образом не должно отразиться на форме и конструкции печи.

То есть общий фундамент дома не должен потянуть за собой печь, так как это может привести к нарушению ее герметизации и ухудшению технических свойств.

Внимание! Прежде чем выполнять кладку кирпича на раствор, разложите всю кирпич «на сухую». Во-первых, это позволит вам увидеть, хватает ли у вас материала. А во-вторых, вы сможете еще на черновом этапе увидеть сложные моменты, на которые придется обратить особое внимание.

Шаг 5. Кладка печи

Внимание! Перед кладкой печи, опустите кирпичи в тазик с холодной воды, чтобы они вобрали влагу. Так они не будут тянуть воду из кладочного раствора.

Заполните этот зазор песком. Весь под печи практически будут занимать колосники, что обеспечит хороший и простой уход за печью, а также полное прогорание дров.

Перекрываем кирпичом дверцу поддувала.

Установка топочной дверцы

Устанавливаем топочную дверцу, предварительно обмотав ее асбестовым шнуром. Чтобы легче было ее монтировать, посадите дверь на толстую проволоку и с двух сторон подоприте кирпичами. Потом эти кирпичи нужно будет убрать.

• 6-й ряд. Закрывает топочную дверь.

Здесь же начинаем формировать трубу дымовой канал, создавая перекрытия для двух вертикальных каналов.

Закладываем основание топки, которую выполняем из шамотного кирпича.

• С 7-9 ряд выкладываем топку шамотным кирпичом согласно схеме.

В этом ряду два кирпича, перекрывающих колосник должны быть спилены под углом в 45 градусов.

• 10 ряд — перекрываем духовку. Создаем из кирпича перегородку, поднимая ее на 2 см. На духовку, до уровня перегородки, наносим глиняно-песчаный раствор. Готовим место под установку варочной плиты.

Необходимо выполнить выемки в кирпичах для надежной фиксации с плитой и создать тепловые ниши для расширения металла. Сразу на сухую приложите плиту и пронумеруйте кирпичи – так вам будет легко потом выложить кирпич на раствор и не ошибиться с правильными выемками под плиту.

Прокладываем асбестовую полосу на кирпич (на расширение металла).

Шаг 6. Вывод дымохода через кровлю

Это ответственный шаг, который должен обеспечивать полную безопасность эксплуатации печи.

Руководствуйтесь нормами СНИПа при выводе кирпичной трубы через крышу. Согласно этим нормам, зазор между кровлей и дымоходом должен быть не менее 13-25 см.

Вокруг места прохода трубы через крышу, необходимо выполнить изоляцию теплоизоляционными материалами. Это обеспечит надежную защиту от задувал холодного воздуха и обеспечит надежную пожаробезопасность.

Если печь выполняется в уже жилом доме с готовой крышей, необходимо будет снимать часть кровли. После провода трубы, нужно будет полностью обеспечить целостность крыши в этом месте, чтобы во время дождя или снега, влага не попала внутрь.

Для гидроизоляции каменной трубы используют специальную пластину, которая напоминает своеобразный пьедестал вокруг дымохода. Состыковка шифера и металлической пластины выполняется с помощью герметика.

Если вы хотите упростить задачу, то дымоход будет не сложно выполнить с помощью стальных труб типа сэндвич. Они имеет стильный вид и легко собираются. Кроме того, они обладают гораздо меньшим весов, чем кирпич и не будут создавать такое давление на фундамент.

Определяя необходимую высоту печной трубы, руководствуйте не только высотой крыши, но и высотой конька.

От правильно рассчитанных параметров напрямую зависит эффективность обогрева помещения и наличие тяги.

Край трубы должен выступать над «коньком» крыши не менее чем на 0,5 метра, в противном случае завихрения, которые образуются вокруг крыши, могут препятствовать хорошей тяге, и постоянно будут задувать холодный воздух в дымоход.

Завершаем строительство дымохода – металлической решеткой. Она предотвратит попадание мусора внутрь дымохода.

Сверху надеваем металлический колпак, который надежно защищает трубу от осадков.

Шаг 7. Облицовка печи

Существует множество способов, как красиво облицевать печь для дачи.

В качестве декоративного материала может выступать клинкерная плитка, изразцовая плитка, декоративная штукатурка, искусственный камень и т.д.

А можно и просто оставить печь в ее первозданном виде, особенно если вы купили качественный красивый кирпич.

Учитывайте, что любой облицовочный материал снижает тепло отдачу. Поэтому, если вы не хотите терять тепловых свойств, можно покрыть печь тонким слоем декоративной штукатурки.

Шаг 8. Растопка печи

После полной облицовки печи, нужно сделать технологический перерыв на 10-14 дней, пока конструкция не будет полностью просушена. Оставьте дверцу открытой нараспашку.

Когда вы убедитесь, что кладочный раствор полностью высох, можно про-вести первую тестовую растопку печи. Не нужно торопиться и сразу же, после кладки, разжигать дрова.

Преждевременная растопка сырой печи может привести к ее растрескиванию. В первые разы используйте 1/4 часть дров, закладывайте маленькие поленья. Это позволит хорошо просушить конструкцию изнутри. Не превышайте максимальной температуры в 60-65 градусов в первую неделю эксплуатации.

• Не используйте для растопки мусор.
• Дверь топки должна быть закрытой при растопке.
• Прогревайте печь постепенно, не давайте сразу сильный жар.
• Используйте качественные, хорошо просушенные дрова.

Для удобства эксплуатации дачной печью, можно выполнить своими руками стильную , которая станет декоративным и функциональным элементом в быту.

Как видите, если следовать четкой схеме порядовки — не так трудно сложить красивую и добротную дачную печь.

Видео: Кладка кирпичной печи «на сухую»

Ниже мы приводим подробный мастер класс по кладке кирпичной печи для дачи.

Видео. Мастер класс по кладке печи для дачи

Капитальная печь на даче,как правило, выполняет сразу несколько функций – обогревает помещение, позволяет готовить пищу, а также служит украшением интерьера. В результате необходимость ее установки для многих дачников очевидна. Конечно, такая конструкция будет стоить очень дорого, если заказывать ее у специалистов, поэтому далее мы рассмотрим, как сделать печь для дачи своими руками.

Общие сведения

Достоинства

Печное отопление обладает рядом достоинств, среди которых можно выделить:

• Экономичность — печи обладают высоким коэффициентом полезного действия при небольшом расходе топлива;
• Простота эксплуатации — дачная печка своими руками легко растапливается;
• Прочность и долговечность, если конструкция была правильно построена;
• Может привлекательно выглядеть и тем самым украшать интерьер дома.

Недостатки

Что касается недостатков, то к ним относится:

• Громоздкость – печи занимают довольно много полезной площади.
• Необходимость обустройства дымохода.
• Пожароопасность – печь нельзя оставлять без присмотра на длительное время.
• Высокая цена, если строительством печи занимаются специалисты.

На фото — вариант небольшой дачной печки

Виды печей

Все существующие конструкции печей, которые применяют на дачах, различаются по нескольким признакам:

Надо сказать, что когда заходит речь о том,как сделать печку на даче своими руками, как правило, подразумевается кирпичная печь. Поэтому далее рассмотрим особенности строительства именно такой печи.

Строительство печи

Построенная печка на даче своими руками из кирпича, как уже было сказано выше, может не только отапливать помещение, но и служить плитой, на которой можно готовить пищу. Ниже мы рассмотрим строительство подобной конструкции, которая состоит из двух камер.

Нижняя топка является основной и служит для . Верхняя же служит для приготовления пищи. В качестве верха плиты используется чугунный лист с конфорками.

Совет!
В продаже можно найти специальные листы для подобных печей, которые имеют одно-два круглых отверстия.

Чертежи

Прежде чем приступить к строительству, нужно подготовить чертежи будущей печи. Надо сказать, что, не будучи специалистом, подготовить чертежи печи для дачи своими руками вряд ли получится. Поэтому лучше воспользоваться готовыми проектами, которые можно найти в интернете, в частности, некоторые из них имеются и на нашем строительном портале.

Также, можно обратиться за помощью в специализированные фирмы, которые могут подготовить проект печи в соответствии с индивидуальными требованиями. Подобными услугами имеет смысл воспользоваться в том случае, если вы хотите построить целый комплекс – русскую печь с барбекю, камином и пр.

При подготовке проекта следует сразу определиться, где именно будет строиться дачная печь своими руками, и сколько она будет занимать места. Поэтому на данном этапе понадобится план дачного дома, на котором следует изобразить печь со всеми размерами.

Материалы

Перед тем как сложить печь на даче своими руками,следует подготовить такой набор строительных материалов:

• Огнеупорный и печной полнотелый кирпич;
• Глина для раствора;
• Чугунная плита с конфорками;
• Чугунные дверцы для печи;
• Асбестовая либо металлическая труба длиной не менее 3 метров;
• Инструменты для кладки;
• Емкость для раствора;
• Ингредиенты для бетона – песок, цемент и щебень.

Фундамент

Печка для дачи своими руками возводится обязательно на фундаменте. Поэтому в первую очередь необходимо подготовить бетонное основание. Для этого заливается плита соответствующего размера, поверхность которой должна быть идеально ровной.

Процесс заливки не отличается от выполнения обычной стяжки. Приступать к дальнейшей работе можно только после полного застывания бетона. На это обычно требуется 28 дней.

Кладка

Печи и камины для дачи своими руками возводятся из специального печного кирпича. Камера топка выкладывается огнеупорным кирпичом. Перед тем как приступить к кладке, кирпичи надо замочить в воде на 5-6 часов.

Кладка осуществляет на глиняный раствор, который должен иметь консистенцию густой сметаны. Кирпич укладывается своими руками согласно схеме, приведенной выше.

Порядок работы такой:

• Кирпич надо намазать глиной и уложить на плиту;
• Таким способом укладывается первый ряд, при этом ровность укладки проверяется уровнем и отвесом. Шов между кирпичами должен составлять не более 3 миллиметров.
• Согласно схеме укладываются все последующие ряды кирпича. Параллельно с этим устанавливаются дверцы в обозначенных местах.
• После возведения кирпичной конструкции надо уложить чугунную плиту, замазав стык глиняным раствором. При необходимости плиту можно подрезать болгаркой.
• Завершающим этапом строительства печи является установка дымохода, который должен возвышаться над крышей не менее чем на метр. На нашем портале вы можете найти детальную информацию об устройстве данной конструкции.

Совет!
Если дачный участок не подключен к электричеству, обеспечить электроснабжение на время строительства поможет аренда — дизель генератора для дачи.

Вот, пожалуй, все основные этапы строительства. Если соблюдалась технология, то ремонт печи на даче своими руками понадобится не скоро.

Если не планируется использовать печь для приготовления пищи, имеет смысл построить камин.Данная конструкция проще, экономичней, к тому же обладает некоторыми своими достоинствами. Причем, можно приобрести готовую кассету (камеру сгорания), которую останется обложить кирпичом и подключить к дымоходу.

Строятся печи — камины для дачи своими руками, с использованием готовой камеры,следующим образом:

• Как и в случае с «голландкой», в первую очередь надо, как говорят строители, «вывести ноль», т.е. залить бетонную плиту, обеспечив при этом горизонтальный уровень .
• Далее в первые три ряда нужно заложить зольник и поддувало .
• Затем устанавливается кассета камина . Надо сказать, что данная конструкция весит в среднем около 90 килограмм, поэтому ее монтаж является тяжелым и весьма ответственным процессом.
• После установки камеры, вокруг не возводится кадка . Причем, кирпич должен скрыть все выступающие металлические части.
• Затем закрывается верхняя часть конструкции .
• В завершение работы, камера камина подключается к дымоходу . Трубу дымохода так же можно обложить кирпичом.

Совет!
В последнее время среди дачников пользуются популярностью дачные дома из блок –контейнеров.
Для них следует использовать напольные камины, которые не требуют фундамент и обкладку кирпичом.

Вот, пожалуй, все основные моменты самостоятельного строительства печей и каминов.

Вывод

Построить на даче самостоятельно печь не так сложно, как может показаться на первый взгляд. Однако, желательно иметь навыки кладки кирпича. В остальном же следует просто придерживаться приведенных выше рекомендаций.

Из видео в этой статье можно получить дополнительную информацию по данной теме.
