Сварочный ток - очень важный параметр, от которого во много зависит качество готового сварного соединения. Начинающим сварщикам порой трудно разобраться в разнообразии настроек, предлагаемых ГОСТами. Ведь чтобы правильно выставить силу сварочного тока учитывается всё, и даже такие неочевидные для новичка особенности, как толщина металла.

В этой статье мы расскажем, как подобрать параметр сварочного тока исходя из диаметра . При написании этого материала мы руководствовались собственным опытом и . Раньше начинающие сварщики были вынуждены сами высчитывать все настройки с помощью формул. Сейчас можно воспользоваться готовыми рекомендуемыми настройками.

Отдельно хотим отметить, что в этой статье мы будем рассказывать про настройку тока для дуговой сварки с применением инвертора, как самого распространенного и простого типа сварочного оборудования.

Сила тока при сварке электродом должна подбираться исходя из многих параметров. , обязательно ознакомьтесь с ней, чтобы понимать суть. В целом, режим сварки состоит не только из силы тока и диаметра электрода. Также учитывается марка электрода, положение при сварке, род сварочного тока и его полярность, а также слои будущего шва. При этом важно понимать, какой конечный результат вы хотите получить. Т.е., какое качество шва, его размер и прочие характеристики для вас принципиальны. Исходя из этого уже настраивать режим сварки, и силу тока в частности.

Все эта кажется несколько запутанным, но мы поможем вам правильно подобрать сварочный ток. Здесь всегда действует «железное» правило: чтобы определить оптимальную силу тока нужно прежде всего посмотреть на диаметр электрода, которым вы собираетесь варить. Естественно, это не единственный вариант, но он является основой, базой для дальнейших настроек.

Подбор электродов, в свою очередь, тоже очень важный этап. Диаметр подбирают исходя из толщины металла. Чем толщина больше, тем больше и диаметр. Параллельно нужно смотреть, для какого пространственного положения предназначены выбранные вами электроды. Идеальный вариант - сварка электродами в том положении, для которого они предназначены. Но все мы понимаем, что ни каждый сварщик (особенно домашний) может позволить себе покупать разные электроды для выполнения различных швов.

Эту проблему можно легко решить. Например, вы приобрели электроды, предназначенные для сварки в нижнем пространственном положении, но вам нужно сварить . Для этого уменьшите амперы на 10-15%. Этот метод работает и при сварке , уменьшите амперы на 25-30%. Но учтите, что при сварке потолочных швов диаметр электрода не должен превышать 4 миллиметров.

Благодаря таким настройкам металл будет плавиться медленнее и соответственно не будет сильно стекать вниз. Как вы понимаете, сварочный ток и диаметр электрода всегда взаимосвязаны.

Настройка силы тока в зависимости от электрода

Теперь перейдем непосредственно к электродам и настройкам силы тока. Как мы писали выше, диаметр электрода подбирается исходя из толщины металла. Если вам нужно сварить деталь толщиной от 3 до 5 миллиметров, то используйте электроды диаметром 3-4 миллиметра. Если толщина до 8 миллиметров, то электрода диаметром 5 миллиметров вам будет достаточно.

А что насчет силы тока? Здесь все просто.

При сварке металла электродом 3 мм сила сварочного тока должна быть от 65 до 100 Ампер. Вас может удивить такая большая разница в цифрах, но не стоит беспокоиться. Вы будете сами выбирать удобное значение в зависимости от металла и его характеристик. Новичкам рекомендуем устанавливать 80 Ампер, это наиболее универсальное значение.

Сила сварочного тока при сварке электродом 4 мм может составлять от 120 до 200 Ампер. Такой диаметр электрода наиболее популярен, поскольку позволяет варить самые разнообразные швы. Он широко используется в промышленной и домашней сварке. Поэтому крайне важно научиться настраивать сварочный ток именно в этом диапазоне.

Если планируете использовать электрод диаметром 5 миллиметров, то здесь понадобятся довольно большие значения сварочного тока. Минимум 160 Ампер. Рекомендуемое значение - 200 Ампер. Чтобы работа была непрерывной, а дуга горела стабильно, рекомендуем использовать полупрофессиональный трансформатор.

А что, если вы собираетесь работать с электродами большой толщины? Скажем, 8 миллиметров. Здесь вам не обойтись без профессионального мощного оборудования. Минимальное значение тока должно составлять 250 Ампер. Но, скорее всего, в своей работе вам придется использовать куда большие значения, вплоть до 350 Ампер.

Отдельно хотим сказать про компактные инверторные сварочные аппараты, которые сейчас продаются в каждом специализированном магазине. Их полюбили многие домашние сварщики, за их простоту, компактность и надежность. Но есть и недостаток: зачастую такие аппараты способны работать только с проволокой малого диаметра, до 2 миллиметров. Для таких аппаратов сила тока в 40-50 Ампер будет достаточной. Мы рекомендуем приобретать модели таких аппаратов, которые способны плавно регулировать ток. Тогда погрешность будет минимальной.

Не устанавливайте силу тока наугад или опираясь на неаргументированные советы других сварщиков. Этому вопросу нужно уделять должное внимание, иначе вам металл либо не будет плавиться на нужную глубину, либо будет прожигаться. В любом случае, качество швов от такой работы не назовешь хорошим или даже сносным. Ваш главный советник - ГОСТы и прочие нормативные документы, в которых четко прописаны все настройки. Изучайте их, только так вы сможете получить правильную информацию.

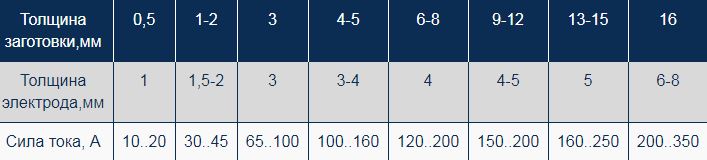

Ниже вы можете видеть таблицы, которые помогут вам настроить силу сварочного тока в зависимости от диаметра применяемого электрода. Установите на сварочном аппаратенастройки из первой таблицы, если планируете варить стыковые швы.

Настройки из второй таблицы, которую вы можете видеть ниже, более универсальные. С них можно начинать свои первые попытки настроить сварочный аппарат. Такая таблица сварочных токов обязательно пригодится вам, так что запишите ее или запомните.

Вместо заключения

Выбор сварочного тока - один из ключевых этапов настройки аппарата. Но не стоит беспокоиться о возможных ошибках. При сварке инвертором многие параметры настраиваются интуитивно, а в современных сварочниках и вовсе режим сварки можно устанавливать в автоматизированном режиме (например, во многих моделях инверторов есть возможность автоматической настройки напряжения дуга).

Чтобы избежать ошибок имейте под рукой простые таблицы, которые вы уже видели в нашей статье. А еще лучше просто запомнить все возможные комбинации настроек. Поверьте, это не так сложно, как может показаться на первый взгляд. Со временем вы обретете свой личный опыт и начнете настраивать инвертор исходя из его погрешностей. Вы также будете знать особенности металлов, с которыми будете работать, а это упрощает настройку сварочного аппарата. Поделитесь в комментариях своим опытом настройки сварочного тока в зависимости от диаметра электрода.

Сварка является сегодня востребованным процессом как в работе профессиональных мастеров, так и домашних специалистов. С ее помощью можно починить металлические изделия, а также при необходимости создать новые. Чтобы качество швов было достойным, требуется минимальный опыт работы со сварочным аппаратом. Не последнюю роль играет правильно подобранный расходный материал.

Поэтому многих начинающих сварщиков интересует вопрос о том, какие электроды выбрать для сварки инвертором. Отнестись к этому процессу следует ответственно. Советы опытных мастеров помогут понять разницу между представленным материалом и подобрать оптимальный вариант для каждого типа работы.

Характеристика инверторной сварки

Перед тем как выбрать электроды для необходимо ознакомиться с особенностями этого процесса. Он предполагает применение специального оборудования. Инвертор является сварочным аппаратом, который использует при дуговом сварочном действии метод плавления.

Преимущества подобной техники по сравнению с трансформаторными разновидностями уже давно оценили профессиональные мастера. Инверторы сегодня применяются гораздо чаще, чем прочие разновидности оборудования. Это связано с их стабильными показателями сварочного тока. Он при этом получается очень прочный и качественный.

Инверторный агрегат, оснащенный выпрямителем, способен формировать постоянное и переменное напряжение тока при включении. Если же сетевого фильтра нет, на выходе получается только постоянное напряжение. Эту особенность необходимо учитывать при проведении работ.

Схема сварки

Применяя инвертор в своей работе, необходимо ознакомиться с его схемой действия. Основным расходным материалом этого оборудования являются электроды. Они выполнены в виде металлического стержня, через который ток подходит к рабочей поверхности. Изучая, какие элекроды лучше для инверторных следует углубиться в схему работы оборудования и проведения процесса.

При эксплуатации инвертора задействуются и другие приспособления. В их число входят управляющая система, (или выпрямитель), трансформатор, а также преобразователь частоты. Это позволяет устройству работать с различными материалами. Даже один и тот же экземпляр установки предполагает применять разные марки электродов при сваривании различных материалов. Поэтому их выбору необходимо уделить особое внимание.

Суть электродов

Изучая вопрос о том, какие лучше электроды выбрать для сварки инвертором, следует ознакомиться с устройством этого расходного материала. Как уже было сказано выше, одна и та же модель аппарата применяется в разных условиях. Поэтому и электроды приходится подбирать соответственно рабочему процессу.

Современное производство преимущественную часть своей продукции выпускает в виде расходного материала для инвертором. Этот инструмент изготавливают из металлической проволоки. Этот стержень при помощи прессовки обрабатывается слоем специального покрытия. Оно призвано обеспечить стабильность горения, а также защитить сварную ванну от воздействия атмосферного воздуха. Материалы для производства подобных изделий применяются самые разные. Производственные нормы электродов регулирует ГОСТ 2246, утвержденный еще в 1970 году.

Разновидности

Решая, как и какие электроды выбрать для сварки инвертором, необходимо обратиться к указанному выше ГОСТу. Он гласит, что существует три типа расходных материалов, пригодных для таких работ. Электроды могут быть углеродистыми, легированными и высоколегированными. Их изготавливают из разных видов проволоки.

Новичку, собирающемуся производить инверторную сварку в домашних условиях, совсем не обязательно вникать в подобные разновидности. Следует лишь отметить, что все электроды делят на две большие группы. К первой категории относятся материалы, предназначенные для ответственных конструкций, а ко второй - для обычных.

Если сварка не участвует в процессе создания несущих металлических конструкций, на которые будет оказываться значительное давление, то следует отдать предпочтение простым разновидностям изделий. При использовании инвертора в хозяйственных нуждах этого будет вполне достаточно.

Обзор бытовых электродов

Первого не вызывают проблем в процессе работы. Они легко зажигаются, не требуя предварительного прокаливания. Для начинающего сварщика АНО является лучшим вариантом. МР-3 считается универсальным расходным материалом. Он позволяет осуществлять сварку даже на ржавом, загрязненном покрытии, а также во влажных условиях.

Обзор профессиональных электродов

Изучая, какие электроды выбрать для сварки инвертором, для ответственных разновидностей конструкций необходимо выбирать такие марки, как МР-3С, а также УОНИ-13/55. Их относят к группе расходных материалов, применяемых для создания ответственных конструкций.

При повышенных требованиях к качеству готового шва, лучше отдать предпочтение марке МР-3С. Такие электроды применяют при обработке металла постоянным, переменным током обратной полярности.

Для особо ответственных работ при сваривании несущих конструкций следует выбирать расходные материалы марки УОНИ. Однако ими может работать только профессиональный мастер. Для новичка капризный характер подобного электрода придется не по зубам. Зато, научившись обращаться с УОНИ, можно создавать наиболее прочные швы с высокой плотностью (причем даже в условиях низких температур).

Разновидность металла

Изучая, какие электроды выбрать для сварки инвертором, нужно обратить внимание на тип рабочего материала. Для каждого металла предназначены свои разновидности сварочных стержней.

Для чугуна необходимо отдать предпочтение электродам типа ОЗЧ-2. Их производство регламентирует ГОСТ 9466 от 1975 года. Если необходимо проводить работы с лучше приобрести изделия АНО-4 с рутиловым верхним слоем или АНО-6, которые обладают ильменитовым типом покрытия.

Обычные углеродистые стали требуют использовать электроды ОЗС-4, МР-3С, МР-3, УОНИ13/45, АНО-21 и т. д. Нержавеющие и высоколегированные стали нуждаются в применении расходных материалов при инверторной сварке под маркой ЦЛ-11.

Как выбрать электрод

Рассмотрев, какие лучше выбрать электроды для инверторной сварки, стоит сказать несколько слов об особенностях их покупки. В первую очередь необходимо обратить внимание на состав покрытия, нанесенного на изделие. Эту информацию можно найти в инструкции по применению. Это позволит подобрать нужную разновидность в соответствии с типом материала.

Также не стоит приобретать изделия, которые не имеют соответствующих сертификатов качества. Это может быть небезопасным. Качество швов при использовании сомнительных материалов может сильно отличаться от желаемого результата. Поэтому к процессу выбора и покупки необходимо отнестись ответственно.

Рассмотрев, какие электроды выбрать для сварки инвертором, даже начинающий мастер сможет приобрести правильную разновидность. Работа при этом пройдет быстро и безопасно. Результат получится хорошим даже у новичка.

И заинтересовались вопросом: какие лучше использовать электроды для сварки инвертором.

На рынке электроды для инвертора представлены в большом разнообразии, как выбрать подходящие и будем рассматривать.

Это металлический сердечник с особым покрытием (обмазкой). В процессе сварки сердечник плавится, а обмазка защищает шов от воздействия кислорода.

Обмазка имеет 4 типа покрытия:

• основной;
• рутиловый;
• кислый;
• целлюлозный.

1. Основное и целлюлозное покрытие используется для сварки на постоянном токе.
2. Рутиловая обмазка годится для постоянного и переменного тока. Отличается легким поджигом и низким разбрызгиванием.
3. Кислое покрытие вредит здоровью сварщика, рекомендуется работать в проветриваемом помещении.
4. Электроды с рутиловым и кислым покрытием используются с низким напряжением холостого хода.

Получили признание металлические стержни с основным (УОНИ 13/55) и рутиловым (МР-3) покрытием. Приобретение этих моделей для домашнего мастера — лучший вариант.

Сварочные электроды для работы подбираются сухие и без повреждений. Для сушки используются специальные печи. В бытовых условиях применяют духовку кухонной плиты или хранят пачку электродов для в теплом, сухом месте. При использовании сухих стержней, у вас не появится вопрос: почему прилипает электрод при сварке инвертором.

Состав сердечника, при выборе электрода должен быть схожим со свариваемым металлом.

Виды электродов

Производятся специальные изделия для углеродистых, легированных, высоко-легированных, нержавеющих, жаростойких сталей. И для работ с и чугуном.

Какие электроды лучше для применения в домашних условиях? Это:

• УОНИ 13/55;
• МР-3;
• ОК 63.34 электроды для сварки ;
• ОЗА-1, ОЗАНА, ОЗАНА-2, ОЗР, ОЗР-2 электроды для сварки алюминия инвертором;
• Комсомолец-100 для меди.

1) УОНИ 13/55 с основным покрытием для соединения углеродистых и низколегированных сталей, ответственных конструкций. Швы получаются пластичными и стойкими к ударным нагрузкам, не боятся низких температур.

Домашний сварщик получит мелкочешуйчатый шов с плавным переходом к свариваемому металлу. Малый объем шлака, демонстрирует плюсы электрода.

4) ОЗАНА. Популярные стержни 2 видов.

ОЗАНА-1 применяется для наплавки и соединения алюминиевых марок — А0-А3. ОЗАНА-2 сваривает сплавы АЛ4, АЛ9, АЛ11 и другие. Стержни держат стабильную дугу в нижнем и вертикальном положении.

ОЗР, ОЗР-2 спецпокрытие, используются чаще для прошивки отверстий, строжки, резки. Для удаления дефектов сварных швов и разделки кромок и корня шва. Для резки применяется переменный или постоянный ток с обратной и прямой полярностью.

5) Комсомолец-100 с специальным покрытием для сварки и наплавки чистой меди, и для соединения меди со сталью. Перед работой, медные заготовки подогревают до температуры 300-7000С, зависит от толщины изделий.

Видео:

Рейтинг марок по популярности

1. УОНИ-13/55 — капризные стержни для опытных мастеров;
2. МР-3 — универсальные электроды, варят ржавый и влажный металл;
3. МР-3С — для получения качественного шва;
4. АНО — раскупаемые в России электроды для инверторного сварочного аппарата. Рекомендуемая марка для новичков в сварном деле. Стержни без прокалки зажигаются легко, итог работы хороший.

Также, профессионалы советуют применять:

• электроды ЦЛ-11 для нержавеющей и высоколегированной стали;
• АНО-6 и АНО-4 для малоуглеродистых сталей;
• ОЗС-4, УОНИ-13/45, МР-3С для углеродистых сталей;
• ОЗЧ-2 хорошо сваривают сплавы .

Видео:

Каждый второй новичок в электросварке думает — каждая модель инвертного прибора нуждается в специальных стержнях. И спрашивают: какие электроды лучше применять для инвертора Ресанта.

Отвечаю: марки стержней перечисленные выше подходят для Ресанта и других аппаратов.

Главное — не марка аппарата, а соответствие электрода металлу.

Полярность при сварке на постоянном токе

Многие инверторы для ручной дуговой сварки работают с постоянным током. При котором существуют 2 варианта подключения полярности:

• прямая;
• обратная.

Прямая полярность : к быстросъему плюс (+) инвертора подключается масса. крепится к минусу (-).

Обратная полярность : масса подключается к минусу (-), а держатель электрода к плюсу (+).

При сварке на плюсовом контакте выделяется больше тепла, значит:

• при обратной полярности лучше варить массивные детали;
• на прямой — тонкий металл и высоколегированную сталь.

Выбор диаметра электрода и настройка тока

По марке выбрать сварочные электроды для работы на инверторе — это сделать полдела. У новичков ещё остаются вопросы:

• по диаметру стержней;
• по настройке силы тока.

Диаметр подбирается от толщины металла заготовок. Если толщина до 1,5 мм, то лучше использовать полуавтоматы или . Сделать выбор диаметра электрода можете по таблице ниже:

Инверторы значительно расширили возможности сварщика. Такие аппараты, в зависимости от функций, могут варить различные марки сталей и нержавейку, а также практически любой цветной металл. Но такой универсализм возможен только с использованием дополнительных материалов, в том числе и расходников.

Какие электроды выбрать для сварки инвертором в различных режимах и что нужно учитывать, подбирая те или иные расходные материалы для работы с таким оборудованием? Обо всем вы узнаете далее в нашей статье.

Эти материалы принято делить на два основных типа: плавящиеся и неплавящиеся.

Первый вариант используется для большинства видов сварочных работ по соединению различных марок стали и некоторых цветных металлов и сплавов. Их принцип состоит в расплавлении стержня и обмазки вместе с материалом деталей во время сварки, чем и обеспечивается скрепление их между собой.

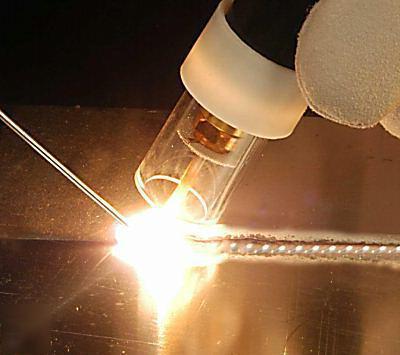

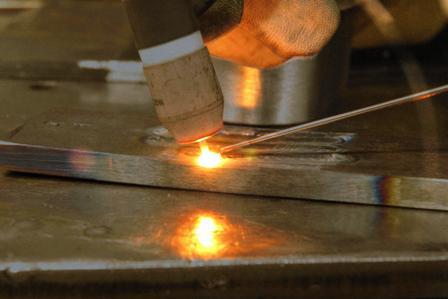

Неплавящийся тип электрода применяют при работе с аргонодуговым сварочным аппаратом. Основная задача такого стержня - направить дугу на металл и, путем плавки, сформировать соединение. Весь процесс при этом происходит, как правило, в защитной атмосфере из газа.

В свою очередь эти два основных типа расходников имеют большую классификацию, которая диктуется их назначением.

Подбор электродов нужного диаметра

Плавящиеся стержни для сварки инвертором нужно выбирать соответствующего диаметра, в зависимости от толщины свариваемого металла. Конечно, при небольших объемах работ и создания неответственных конструкций, можно использовать различные номера электродов для инвертора. Потребуется только подобрать соответствующие настройки прибора (например, снизит силу тока). Но, в большинстве случаев, лучше всего выбрать нужный диаметр. Как это сделать?

Приблизительные параметры подборки диаметра электрода к толщине металла можно посмотреть в таблицах в интернете.

Электроды с номерами от шести и выше в большинстве случаев потребуют более высокой мощности, которую обычные бытовые инверторы, как правило, не обеспечивают.

В среднем максимальная сила тока распространенных сварочных аппаратов инверторного типа находиться в пределах 220-250 Ампер.

Зачем подбирать стержень по диаметру? Главное в сварочном соединении - обеспечить качественный шов. Он зависит от степени проварки (то есть насколько глубоко и широко расплавился металл заготовок).

Малые диаметры расходников не смогут обеспечить достаточное количество расплавленного металла, а слишком толстые могут попросту прожечь заготовку.

Также слишком тонкие стержни не добавят в шов достаточное количество присадок, необходимых для образования прочного соединения, а их избыток, наоборот, может привести к нарушению химического состава и, как следствие, структуры крепления.

Однако, кроме диаметра, нужно подобрать расходник соответствующий свариваемому металлу.

Виды электродов по назначению

Электроды для сварочных работ инвертором выбирают в зависимости от материала, с которым приходится работать. Поэтому производятся расходники со своими назначениями. Какие электроды лучше для инвертора при работе с разными материалами?

• Электроды для сварки стали с углеродистым и нелегированным составом.
• Расходники для сварочных работ по термостойкой стали.
• Для сварки стали с легирующими добавками (подходят для нержавейки).
• Алюминиевые расходники для «крылатого» металла и сплавов с различным составом.
• Для сваривания меди и ее производных.
• Сварочные стержни для сварки по чугуну.
• Специальные расходники для ремонта и наплавки (используют для заварки трещин и прочих дефектов).
• Электроды предназначенные варить трудносвариваемые и неопределенные марки стали.

Отличаются такие расходники по металлу стержня и его составу, а также с различной обмазкой.

При электродуговой сварке инвертором стоит внимательно подходит к выбору электрода. Нельзя или медь расходниками, которые «специализируются» на стальных конструкциях. Это не даст положительного результата, а изделие будет испорчено.

Обмазки (покрытия) в свою очередь делятся на несколько классов.

• Основного.
• Рутилового.
• Целлюлозного.
• Кислого.

Разница в использовании их при различных режимах инвертора.

Электроды основного и целлюлозного класса обмазки выбирают при работе в режиме постоянного тока (пример - ). Рутиловые расходники применяют как при постоянном, так и обратном токе. Они отлично поджигаются и имеют низкую степень разбрызгивания в процессе варки. Кислые обмазки, как и рутиловые, используются при работе с инверторным аппаратом с низким напряжением холостого хода.

Выбирая электроды в зависимости от покрытия также нужно руководствоваться маркой и видом металла.

Следует знать, что выбирая электроды для работы инвертором, нужно обращать внимание на их покрытие. Обмазка должна быть сухой, без следов сырости и плесени, а также целой.

Сварочные расходные материалы очень чувствительны к влажности. Их продают в герметичных упаковках, после раскрытия, которой они быстро отсыревают (в период 8-24 часов). Для их сушки используют метод прокалывания. Если использовать сырые электроды для сварки, то они будут прилипать к поверхности. Что значительно затруднит зажигание дуги и нормальный сварочный процесс.

Популярные марки

Если с назначением и классификацией основных типов расходников все понятно, то какими электродами лучше варить инвертором, учитывая, что сегодня в предложении сотни различных их марок и производителей? И как определить требуемые стержни по маркировкам?

УОНИ 13/55

Для сварки углеродистой и малолегированной стали отлично подходят электроды с маркировкой УОНИ 13/55. Их производят с основным покрытием, что означает применение на инверторе с постоянным током. Эта марка расходных материалов позволяет создавать прочные сварные швы, устойчивые к различным механическим нагрузкам.

Режимы инвертора с использованием следующий.

1. Постоянный ток.
2. Обратная полярность (кабель держателя ставят на плюс, а массу - на минус).
3. Холостой ход минимум 65 В.

Однако есть и недостатки в такой марки. Во-первых, высокие требования к подготовке свариваемых поверхностей, а во-вторых - аппарат должен обладать высоким напряжением холостого режима (от 65 вольт).

МР-3

Это электроды с рутиловыми обмазками. Как было сказано выше, они подходят для инверторов как с переменным, так и постоянным током. Применяются при сваривании углеродистой и низколегированной стали. Преимуществом таких электродов является стабильность дуги даже при недостаточных настройках инвертора. Также, в отличие от предыдущей марки, эти расходники прекрасно варят металл неподготовленным. Ржавчина или влага не помешают создать качественный шов.

Режим инвертора при работе с МР-3 выставляют на обратную полярность.

ОЗА-1, ОЗАНА, ОЗАНА-2, ОЗР, ОЗР-2

Эти различные марки расходных сварочных материалов используются при сваривании алюминия или сплавов.

При работе с «крылатым» металлом полярность выставляют прямую (то есть кабель держателя ставят на минус, а массу на плюс).

В большинстве случаев алюминий варят аргонодуговым способом, но, при отсутствии такого оборудования, с электродами этих марок получится сделать качественное соединение.

ОК 63.34

Такая марка производиться специально для . Другие типы электродов при сварке инверторного типа не подходят, так как не получиться хорошо положить шов должного качества.

Ими осуществляют как горизонтальные, так и вертикальные виды соединений.

Режим инвертора может быть любой полярности, с постоянным или переменным током.

АНО 21

Эти электроды выбирают для сваривания инвертором тонкостенных конструкций из углеродистой стали. Подходят для варки труб или профиля. Настройки могут быть любой полярности, с переменным или постоянным током.

Импортные расходники

Также в продаже могут встречаться зарубежные марки электродов, у которых свое маркирование.

Наиболее распространенными расходниками является продукция шведской компании ЭСАБ. Все обозначения на их электродах начинается с букв ОК. Какие из них можно выбрать для работы с инвертором в домашней мастерской?

• ОК 46.00 - это аналог электрода МР-3, им можно варить на переменном и постоянном токе различные марки углеродистой и низколегированной стали.
• ОК 48.00 - используют для сваривания важных и несущих конструкций на постоянном токе.
• ОК 61.30 и ОК 63.20 - применяются для сваривания различных типов нержавеющей стали.
• ОК 92.60 - марка электродов, которая используется для сварочных работ по чугуну. Также такие стержни можно использовать для соединения стали с чугунными деталями.
• ОК 96.20 - аналоги электродов ОЗА-1, ОЗАНА, ОЗАНА-2 для работы с алюминием.

Учитывая все факторы, приведенные в этом материале, можно выделить основные пункты, по которым выбирают электроды для инвертора. Изначально их подбирают исходя из материалов, которые будут варить, далее нужно определить требуемое покрытие для режима сварки и только потом определяют нужный диаметр.

Также не стоит покупать электроды сомнительного происхождения, лучше всего брать известных производителей, хоть они и обойдутся дороже по стоимости. Качественный расходник обеспечивает половину прочного соединения.

А какие электроды используете Вы при работе с инверторным аппаратом? Поделитесь своим опытом по выбору расходников в блоке обсуждения к этой статье, Ваш опыт и мнение не заменит ни один теоретический материал.

Получение металла шва, равнопрочного основному, обеспечивается выбором типа сварочного электрода, который регламентирует прочностные характеристики сварного соединения. Следует учитывать, что применение электродов с повышенными механическими свойствами наплавленного металла, например, по пределу прочности при растяжении, может привести к снижению работоспособности сварной конструкции.

Для сварки кипящих сталей (низкоуглеродистая сталь, выпускаемая из печи слабораскисленной) используют электроды с любым покрытием.

Для сварки полуспокойных сталей (сталь, полученная при раскислении жидкого металла менее полно, чем при выплавке спокойной стали, но большем, чем при выплавке кипящей стали) при больших толщинах следует применять электроды с покрытиями основного или рутилового видов.

Сварка конструкций из спокойной стали, работающих при низких температурах или при динамических нагрузках, должна выполняться электродами с основным покрытием.

Стабильность горения дуги влияет на качество швов и на возможность сварки переменным током. Наиболее стабильно дуга горит у электродов с целлюлозным, кислым и рутиловым покрытиями. Это позволяет использовать сварочные трансформаторы. Для электродов с основным покрытием требуются только источники постоянного тока.

В нижнем, вертикальном и потолочном положениях шов лучше формируется у электродов с целлюлозным покрытием, так как мелкокапельный перенос электродного металла и высокая вязкость шлака обеспечивают качественное ведение сварки. Хуже формируется шов у электродов с основным покрытием.

При сварке толстостенных конструкций многослойными швами отделяемость шлака является существенным показателем. Электроды с рутиловым, целлюлозным и кислым покрытиями обеспечивают лучшую отделяемость шлака по сравнению с основным покрытием.

Сварка электродами с основным покрытием требует тщательной очистки кромок от ржавчины, масла, грязи во избежание порообразования. Кроме того, электроды с основным покрытием склонны к порообразованию в начальный момент сварки и при сварке длинной дугой.

Характеристики электродов для сварки углеродистых и низколегированных сталей

Тип Э42 412 МПа (42 кгс/мм 2)
Марка ,	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
Огонек
Для изделий из стали толщиной 1-3 мм. Сварку можно выполнять способом "сверху-вниз".
АНО-6
Сварка короткой или средней дугой. Допускается по незачищенным кромкам. При сварке угловых швов электрод наклонять под углом 40-50° в направлении сварки. Имеет высокую стойкость против образования пор и горячих трещин. Uхх>=50В.
АНО-6М
Сварка короткой или средней дугой. Легко отделяется шлак. Минимальное разбрызгивание. Малая склонность к образованию пор и горячих трещин. Uхх>=50В.
АНО-17
Высокопроизводительные. Для сварки металла большой толщины длинными швами. Малая чувствительность к порообразованию при сварке по окисленной поверхности. Uхх>=50В.
ВСЦ-4
Сварка трубопроводов без колебаний электрода опиранием на кромки "сверху-вниз". Корень шва - на постоянном токе любой полярности, "горячий" проход - на обратной полярности. Оставлять огарок не менее 50 мм.
ВСЦ-4М
Сварка корневого шва и "горячего" прохода стыков трубопроводов. Позволяют вести сварку способом "сверху-вниз" опиранием электрода. Обеспечивают стойкость против образования пор.
ОЗС-23
Для сварки конструкций малой толщины по окисленной поверхности. Малая чувствительность к порообразованию. Низкая токсичность. Uхх>=50В.
ОМА-2
Для сварки ответственных металлоконструкций малой толщины (0,8- 3,0 мм). Сварка удлиненной дугой по окисленной поверхности. Электроды с малой проплавляющей способностью. Uхх>=60В.
Тип Э42А Стали с пределом прочности при растяжении до 412 МПа (42 кгс/мм 2) с высокими требованиями к шву по пластичности и ударной вязкости.
УОНИ-13/45
Для сварки ответственных конструкций, работающих при пониженных температурах. Сварка короткой дугой по тщательно зачищенным кромкам.
УОНИ-13/45А
Для сварки ответственных конструкций из сталей типа СХЛ-4, МС-1, Ст3сп и им подобных. Сварка короткой дугой по тщательно зачищенным кромкам.
УОНИИ-13/45
УОНИИ-13/45А
Для сварки ответственных конструкций, работающих при пониженных температурах. Сварка предельно короткой дугой по тщательно зачищенным кромкам.
УОНИИ-13/45Р
Для сварки судостроительных сталей. Сварка короткой дугой по зачищенным кромкам. Высокая стойкость металла шва к образованию горячих трещин.
Тип Э46 Для сталей с пределом прочности при растяжении до 451 МПа (46 кгс/мм 2)
АНО-4
Для сварки простых и ответственных конструкций всех групп и степеней раскисления. Сварка дугой средней длины. Допускается по незачищенным кромкам. Не склонны к порообразованию при повышенной величине тока. Uхх>=50В.
АНО-13
Для вертикальных угловых, нахлесточных и стыковых швов способом "сверху - вниз". Сварка короткой или средней дугой. Можно по незачищенным кромкам. Металл шва стоек к образованию горячих трещин. Покрытие гигроскопично. Uхх>=50В.
АНО-21
Для простых и ответственных конструкций из углеродистых сталей всех групп и степеней раскисления. Сварка удлиненной дугой по незачищенным кромкам. Uхх>=50В.
АНО-24
Для сварки в монтажных условиях. Сварка удлиненной дугой по незачищенным кромкам. Малая склонность к образованию подрезов. Uхх>=50В.
АНО-34
В нижнем положении электрод отклонять на 20-40° от вертикали в направлении сварки. Сварка возможна удлиненной дугой по окисленной поверхности. Uхх>=50В.
ЭЛЗ-С-1
Для сварки низкоуглеродистых, углеродистых и низколегированных сталей с пределом прочности при растяжении до 490 МПа. Uхх>=50В.
МР-3
Для ответственных конструкции. Сварка короткой или средней дугой. Поверхности тщательно зачистить от окалины. Хорошо перекрываются зазоры. При сварке на повышенных токах возможны поры. Uхх>=60В.
МР-3М
Для сталей с содержанием углерода до 0,25%. Возможна сварка влажного, ржавого, плохо очищенного от окислов металла. Высокопроизводительны. Сварка средних и больших толщин ведется на повышенных режимах "углом назад". Uхх>=60В.
ОЗС-3
Для сварки ответственных деталей. Сварка короткой дугой. Допускается сварка по незачищенным поверхностям. Uхх>=60В.
ОЗС-4
Для высокопроизводительной сварки ответственных деталей. Допускается сварка удлиненной дугой и по незачищенным поверхностям. Uхх>=60В.
ОЗС-4И
Для ответственных конструкций. Допускают сварку влажного, ржавого, плохо очищенного от окислов металла. Высокая производительность. Сварка в нижнем положении при средних и больших толщинах "углом назад". Средняя длина дуги. Uхх>=60В.
ОЗС-6
Для высокопроизводительной сварки. Допускается сварка удлиненной дугой, возможна и по окисленной поверхности. Uхх>=50В.
ОЗС-12
Рекомендуется для тавровых соединений с получением мелкочешуйчатых вогнутых швов. Легко отделяется шлак. Сварка удлиненной дугой и по окисленной поверхности. Uхх>=50В.
Тип Э46А Для сталей с пределом прочности при растяжении 451 МПа (46 кгс/мм 2) при повышенных требованиях к швам по пластичности и ударной вязкости.
ТМУ-46
Для ответственных конструкций, в том числе трубопроводов. Сварка короткой дугой по зачищенным кромкам. Uхх>=65В.
УОНИ-13/55К
Для ответственных конструкций, работающих при отрицательных температурах и знакопеременных нагрузках. Сварка короткой дугой по зачищенным кромкам. Металл шва обладает высокой стойкостью к образованию горячих трещин и характеризуется низким содержанием водорода.
АНО-8
Для сварки конструкций из углеродистых и низколегированных сталей, работающих при пониженных температурах. Сварка короткой дугой по тщательно зачищенным кромкам.
Тип Э50 Для сталей с пределом прочности при растяжении 490 МПа (50 кгс/мм 2)
ВСЦ-4А
Высокопроизводительная сварка корневого шва и "горячего" прохода стыков трубопроводов и ответственных конструкций. Сварка корневого шва без колебаний, опиранием, на постоянном токе любой полярности. "Горячий" проход - после зачистки корневого шва. Оба слоя сваривать "сверху-вниз". Оставлять огарок не менее 50 мм.
55-У
Сварка короткой дугой или опиранием по тщательно зачищенным кромкам. Uхх>=65В.
Тип Э50А Для сталей с пределом прочности при растяжении 490 МПа (50 кгс/мм 2) при повышенных требованиях к швам по пластичности и ударной вязкости.
АНО-27
Для сварки ответственных конструкций при температуре до -40°С. Сварка короткой дугой по тщательно зачищенной поверхности. Обеспечивают пониженное содержание водорода в швах.
АНО-Т
Для сварки ответственных конструкций и трубопроводов во всех климатических зонах. Сварка корневого шва без подкладных колец. Формирование обратного валика в потолочном положении.
АНО-ТМ/Н
Для поворотных стыков нефте- и газопроводов диаметром 59-1420 мм и других ответственных конструкций. Сварка короткой дугой по зачищенным кромкам. Эффективны для односторонней сварки. Uхх>=65В.
АНО-ТМ
Для ответственных конструкций, в том числе трубопроводов из низкоуглеродистых и низколегированных сталей. Сварка короткой дугой по зачищенным кромкам. Качественно формируется обратный валик высотой 0,5-3 мм.
ИТС-4
Для судокорпусных сталей Ст3сп, 09Г2, 09Г2С, 10ХСНД, 10Г2С1Д-35, 10Г2С1Д-40 и т.д. Сварка короткой дугой по тщательно зачищенным кромкам. Обеспечивают высокую коррозионную стойкость.
ИТС-4С
Для сварки ответственных конструкций в судостроении; стали СХЛ-4, 09Г2 и др. Сварка короткой дугой по зачищенным кромкам. Uхх>=65В.
ОЗС-18
Для сварки ответственных конструкций из сталей 10ХСНД, 10ХНДП и др. толщиной до 15 мм, стойких против атмосферной коррозии, с низким содержанием водорода.
ОЗС-25
Для сварки ответственных конструкций. Сварка короткой дугой по тщательно зачищенным кромкам. Хорошая отделяемость шлака. Отсутствие подрезов и мелкочешуйчатость шва.
ОЗС/ВНИИСТ-26
Для трубопроводов нефти и газа, загрязненных сероводородом. Сварка короткой дугой по тщательно зачищенным кромкам. Высокая коррозионная стойкость в среде увлажненного до 25% сероводорода.
ОЗС-28
Для ответственных конструкций из сталей 09Г2, 10ХСНД и др. Сварка короткой дугой по тщательно зачищенным кромкам. Uхх>=60В.
ОЗС-33
Для особо ответственных конструкций. Обеспечивают металл шва с высокой стойкостью к образованию горячих трещин и низким содержанием водорода. Сварка короткой или предельно короткой дугой по зачищенным кромкам.
ТМУ-21У
Для сталей типа 15ГС и др.; для энергетического оборудования. Для труб с толщиной стенки более 16 мм. Сварка в узкую разделку с общим углом скоса кромок до 15°. Сварка короткой дугой по тщательно зачищенным кромкам. Легкое зажигание дуги без "стартовой" пористости.
ТМУ-50
Для ответственных конструкций и трубопроводов. Сварка короткой дугой по зачищенным кромкам. Uхх>=65В.
УОНИ-13/55
Для ответственных конструкций, работающих при отрицательных температурах и знакопеременных нагрузках. Сварка короткой дугой по тщательно зачищенным кромкам. Металл шва стоек против образования горячих трещин, имеет низкое содержание водорода.
УОНИ-13/55С
Для особо ответственных конструкций. Обеспечивают металл шва высокой стойкостью к образованию горячих трещин. Низкое содержание водорода. Сварка только короткой дугой по зачищенным кромкам.
УОНИ-13/55ТЖ
Для особо ответственных конструкций, работающих при пониженных температурах. Металл шва хорошо противостоит образованию горячих трещин. Низкое содержание водорода. Сварка только короткой дугой по зачищенным кромкам.
УОНИИ-13/55Р
Для судостроительных сталей с пределом прочности до 490-660 МПа. Сварка короткой дугой или опиранием по тщательно зачищенным кромкам.
ЦУ-5
Для трубных деталей и теплообменников котлоагрегатов, работающих при температурах до 400°С. Пониженная склонность к порообразованию. Сварка короткой дугой по тщательно зачищенным кромкам.
ЦУ-7
Для ответственных конструкций, работающих при температурах до 400°С. Сварка короткой дугой по тщательно зачищенным кромкам.
ЦУ-8
Для ответственных конструкций, работающих при температурах до 400°С при малой толщине металла и для сварки труб малых диаметров. Сварка короткой дугой по тщательно зачищенным кромкам.
Э-138/50Н
Для тяжелонагруженных швов подводной части судов. Для сталей Ст3С, Ст4С, 09Г2, СХЛ-1, СХЛ-45, МС-1 и др. Сварка короткой дугой по тщательно зачищенным кромкам. Металл шва стоек против коррозии в морской воде.
Тип Э55 Для сталей с пределом прочности при растяжении до 539 МПа (55 кгс/мм 2)
ОЗС/ВНИИСТ-27
Для трубопроводов и конструкций из хладостойких низколегированных сталей, работающих при температурах до -60°С. Сварка короткой дугой по тщательно зачищенным кромкам. Корневые швы - на постоянном токе прямой полярности.
УОНИ-13/55У
Для сварки арматуры и рельсов ванным способом, для ответственных конструкций ручной дуговой сваркой. Сварка короткой дугой по зачищенным кромкам. При ванном способе значения тока увеличивают в 1,3-1,7 раза. Перерывы во время сварки недопустимы. Uхх>=65В.
Тип Э60 Для сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2)
АНО-ТМ60
Для стыковых соединений труб и других ответственных конструкций. Сварка короткой дугой по зачищенным кромкам. Формирование корневого шва без подкладных элементов и подварки с плавным переходом к основному металлу.
ВСФ-65
Для ответственных конструкций, в том числе магистральных трубопроводов. Сварка короткой дугой по тщательно зачищенным кромкам.
ОЗС-24М
Для конструкций и трубопроводов из сталей 06Г2НАБ, 12Г2АФЮ, 10ГНМАЮ и др., работающих при температурах до -70°С. Сварка короткой дугой по зачищенным кромкам. Металл шва характеризуется высокой хладостойкостью.
УОНИ-13/65
Для ответственных конструкций из углеродистых низколегированных хромистых, хромомолибденовых, хромокремнемарганцевых сталей, работающих при низких температурах. Сварка короткой дугой по тщательно зачищенным кромкам. Высокая стойкость металла шва к горячим трещинам. Низкое содержание водорода.

Характеристики электродов для сварки легированных сталей повышенной прочности

Тип Э70 Для сталей с пределом прочности при растяжении до 686 МПа (70 кгс/мм 2)
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
АНО-ТМ70
Для сварки ответственных конструкций и трубопроводов без подкладных элементов и подварки. Сварка короткой дугой по зачищенным кромкам. Uхх>=65В.
АНП-1
Для сварки ответственных конструкции из сталей 14ХГ2МР, 14ХМНДФР и др., деталей транспортных и дорожных машин, работающих при низких температурах. Сварка короткой дугой по тщательно зачищенным кромкам.
АНП-2
Для сварки ответственных конструкций. Сварка короткой дугой по тщательно зачищенным кромкам.
ВСФ-75
Для трубопроводов и ответственных конструкций при сварке заполняющих и облицовочных слоев. Сварка короткой дугой по тщательно зачищенным кромкам.
Тип Э85 Для сталей с пределом прочности при растяжении до 833 МПа (85 кгс/мм 2)
НИАТ-3М
Для сварки ответственных конструкций из термически упрочняемых сталей. Сварка короткой дугой по тщательно зачищенным кромкам.
УОНИ-13/85
Для ответственных конструкций из термически упрочняемых сталей до высокого предела прочности: 30ХГСА, 30ХГСНА и др. Сварка только короткой дугой по тщательно зачищенным кромкам. Металл шва стоек к горячим трещинам. Низкое содержание водорода.
УОНИ-13/85У
Для арматуры и рельсов ванным способом и ручной дуговой сварки конструкций из высокопрочных сталей, работающих при тяжелых нагрузках. Сварка короткой дугой по зачищенным кромкам. При ванном способе использовать остающиеся или удаляемые формы.
Тип Э100 Для сталей с пределом прочности при растяжении до 980 МПа (100 кгс/мм 2)
АН-ХН7
Сборка без зазоров. Сварка короткой и средней дугой по тщательно зачищенным кромкам.
ВИ-10-6
Сборка без зазоров. Сварка короткой или средней дугой по тщательно зачищенным кромкам петлеобразными движениями электрода. При быстром охлаждении возможны трещины в кратерах.
ОЗШ-1
Сварка короткой дугой непрерывно, не допуская охлаждения, по тщательно зачищенным кромкам. Предварительный подогрев до 400-450°С. Можно использовать для наплавки штампов.

Характеристики электродов для сварки легированных сталей высокой прочности

Тип Э125 Для сталей с пределом прочности при растяжении свыше 980 МПа (100 кгс/мм 2)
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
НИИ-3М
Для сталей 30ХГСНА, 30ХГСН2А и др., термически обрабатываемых на прочность до 1274 МПа (130 кгс/мм 2). Сварка короткой дугой по зачищенным кромкам.
Тип Э150 Для сталей с пределом прочности при растяжении до 1470 МПа (150 кгс/мм 2)
НИАТ-3
Для высокопрочных сталей типа 30ХГСНА с пределом прочности до 1470 МПа (150 кгс/мм 2)

Электроды для наплавки

Наплавочные электроды обеспечивают получение наплавленного металла разнообразного по химическому составу, структуре и свойствам. По ГОСТ 10051-75 "Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами" существует 44 типа таких электродов.

Все они имеют основное покрытие. Это обеспечивает лучшую сопротивляемость образованию трещин при наплавке деталей из стали с повышенным содержанием углерода и при высокой жёсткости конструкции.

В зависимости от условий работы конструкций с наплавленными покрытиями, электроды для наплавки могут быть условно разделены на 6 групп.

Характеристики электродов для наплавки

Первая группа Электроды для наплавки, обеспечивающие получение низкоуглеродистого низколегированного наплавленного металла с высокой стойкостью в условиях трения металла о металл и ударных нагрузок (по назначению к этой группе относятся некоторые марки электродов 3-ей группы).
Марка электрода /тип металла , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ОЗН-300М /11Г3С
Для деталей из углеродистых и низколегированных сталей, работающих в условиях трения и ударных нагрузок, например: валы, оси, автосцепки, крестовины и др. детали автомобильного и ж/д транспорта.
ОЗН-400М /15Г4С
То же, с увеличенной твердостью наплавленного металла.
НР-70 /Э-30Г2ХМ
Для деталей, работающих в условиях интенсивных ударных нагрузок и трения по металлу: рельсы, крестовины и другое.
ЦНИИН-4 /Э-65Х25Г13Н3
Для заварки дефектов литья железнодорожных крестовин и других деталей из высокомарганцовистых сталей 110Г13Л.
Вторая группа Электроды, обеспечивающие получение среднеуглеродистого низколегированного наплавленного металла с высокой стойкостью в условиях трения металла о металл и ударных нагрузок при нормальной и повышенной температурах (до 600-650°С).
ЭН-60М /Э-70Х3СМТ
Для штампов всех типов, работающих с нагревом контактных поверхностей до 400°С, и быстроизнашивающихся деталей в станочном оборудовании: шестерни, эксцентрики, направляющие и др.
ЦН-14
Для оборудования горячей штамповки и резки, в том числе ножей, ножниц, штампов и др.
13КН/ЛИВТ /Э-80Х4С
Для зубьев ковшей экскаваторов, черпаков, земснарядов, ножей дорожных машин, работающих при абразивном износе без значительных ударов и давлений.
ОЗШ-3 /Э-37Х9С2
Для обрезных и вырубных штампов холодной и горячей штамповки (до 650°С) и быстроизнашивающихся деталей машин и оборудования.
ОЗИ-3 /Э-90Х4М4ВФ
Для штампов холодного и горячего (до 650°С) деформирования металлов, а также для быстроизнашивающихся деталей горнометаллургического и станочного оборудования.
Третья группа Электроды, обеспечивающие получение углеродистого, легированного (или высоколегированного) наплавленного металла с высокой стойкостью в условиях абразивного изнашивания и ударных нагрузок.
ОЗН-6 /90Х4Г2С3Р
Для быстроизнашивающихся деталей горно-добывающих, строительных машин и др., работающих при интенсивном абразивном износе и значительных ударных нагрузках.
ОЗН-7 /75Х5Г4С3РФ
Для быстроизнашивающихся деталей преимущественно из высокомарганцовистых сталей 110Г13Л, работающих при интенсивном износе и при значительных ударных нагрузках.
ВСН-6 /Э-110X14В13Ф2
Для быстроизнашивающихся деталей из углеродистых и высокомарганцовистых сталей при значительных ударных нагрузках в условиях абразивного износа.
Т-590 /Э-320Х25С2ГР
Для деталей, работающих в условиях абразивного износа при умеренных ударных нагрузках.
Четвертая группа Электроды, обеспечивающие получение углеродистого высоколегированного наплавленного металла с высокой стойкостью в условиях больших давлений и высоких температур (до 680-850°С).
ОЗШ-6 /10Х33Н11М3СГ
Для бойков радиально-ковочных машин, штампов холодного и горячего (до 800-850°С) деформирования металлов, ножей горячей резки металла, быстроизнашивающихся деталей оборудования, работающих в тяжелых термо-деформационных условиях.
УОНИ-13/Н1-БК /Э-09Х31Н8АМ2
Для уплотнительных поверхностей арматуры, работающих в контакте со средами высокой агрессивности.
ОЗИ-5 /Э-10К18В11М10Х3СФ
Для металлорежущего инструмента, штампов горячей (до 800-850°С) штамповки и деталей, работающих в особо тяжелых температурно-силовых условиях.
Пятая группа Электроды, обеспечивающие получение высоколегированного аустенитного наплавленного метала с высокой стойкостью в условиях коррозионно-эрозионного изнашивания и трения металла о металл при повышенных температурах (до 570-600°С).
ЦН-6Л /Э-08Х17Н8С6Г
Для уплотнительных поверхностей деталей арматуры котлов, работающих при температуре до 570°С и давлении до 7800 МПа (780 кг/мм 2).
Шестая группа Электроды, обеспечивающие получение дисперсноупрочняемого высоколегированного наплавленного металла с высокой стойкостью в тяжелых температурно-деформационных условиях (до 950-1100°С).
ОЗШ-6 /10Х33Н11М3СГ
Для кузнечно-штамповой оснастки холодного и горячего деформирования металлов, деталей металлургического и станочного оборудования, работающих в тяжелых условиях термической усталости (до 950°С) и больших давлений.
ОЗШ-8 /11Х31Н11ГСМ3ЮФ
Для кузнечно-штамповой оснастки горячего деформирования металла, работающего в сверхтяжелых условиях термической усталости (до 1100°С) и больших давлений.

Электроды для сварки и наплавки чугуна

Такие электроды предназначены для устранения дефектов в чугунных отливках и для восстановления поврежденных и изношенных деталей. Их можно применять и для изготовления сварно-литых конструкций. Электроды для холодной сварки и наплавки чугуна без предварительного подогрева дают наплавленный металл в виде стали, сплавов на основе меди, никеля и железоникелевого сплава. Это марки ЦЧ-4, ОЗЧ-2, ОЗЧ-6 и др. Иногда целесообразно использовать электроды иного назначения. Так, при ремонте чугунных тюбингов в условиях большой загрязненности и высокой влажности лучше брать марку ОЗЛ-25Б. Первые слои на загрязненных чугунах можно выполнять марками ОЗЛ-27 и ОЗЛ-28. Успешно применяют и марку ОЗБ-2М, предназначенную для сварки бронз.

Характеристики электродов для сварки и наплавки чугуна

, область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ЦЧ-4 /FeV
Для сварки и заварки дефектов литья в деталях из серого, высокопрочного и ковкого чугуна. Сварка серого и высокопрочного чугунов.
ОЗЧ-2 /Cu
ОЗЧ-6 /Cu
Для сварки тонкостенных деталей из серого и ковкого чугунов.
МНЧ-2 /NiCu
Для сварки, наплавки и заварки дефектов литья в деталях из серого и ковкого чугунов.
ОЗЧ-3 /Ni
Для сварки и заварки дефектов литья в деталях из серого и высокопрочного чугунов, когда к соединениям предъявляются повышенные требования по чистоте обработки поверхности.
ОЗЧ-4 /Ni
Для сварки и наплавки деталей из серого и высокопрочного чугунов. Предпочтительны для последних слоев, работающих на истирание или при ударных нагрузках.

Электроды для сварки цветных металлов

Предназначены для сварки алюминия, меди, никеля и их сплавов. Титан и его сплавы ручной дуговой сваркой покрытым электродом не сваривают из-за интенсивной окисляемости.

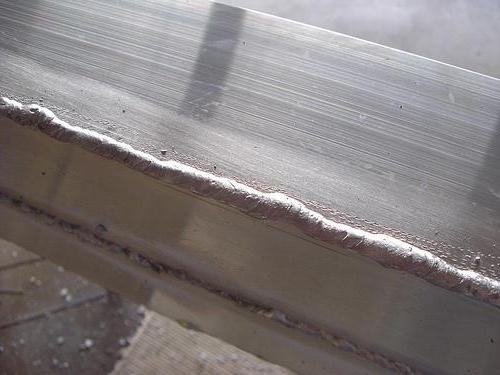

Электроды для сварки алюминия . Основная трудность при сварке алюминия и его сплавов - наличие окисной пленки. Температура её плавления 2060°С, тогда как температура плавления алюминия 660°С. Плотная тугоплавкая пленка может нарушить стабильность процесса сварки и таким образом повлиять на качество формирования шва, вызвав появление внутренних дефектов в наплавленном металле. Для удаления окисной пленки в состав покрытия электродов вводят хлористые и фтористые соли щелочных и щелочно-земельных металлов. Эти вещества и обеспечивают качественную сварку.

Характеристики электродов для сварки алюминия и его сплавов

Марка электрода /основной металл шва , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ОЗА-1 /Al	Псол.
Для деталей и конструкций из технически чистого алюминия А0, А1, А2, А3. Сварка с предварительным подогревом до 250-400°С по зачищенным кромкам. Шлак удалять горячей водой и щетками.
ОЗА-2 /Al	Псол.
Для заварки литьевого брака и наплавки деталей из алюминиево-кремнистых сплавов АЛ-4, АЛ-9, АЛ-11 и др. Сварка с предварительным подогревом до 250-400°С по зачищенным кромкам. Шлак удалять горячей водой и стальными щетками.
ОЗАНА-1 /Al	Псол.
Для деталей и конструкций из технически чистого алюминия. Сварка изделий толщиной более 10 мм с предварительным подогревом до 250-400°С по зачищенным кромкам.
ОЗАНА-2 /Al	Псол.
Для заварки литьевого брака и наплавки деталей из алюминиево-кремнистых сплавов АЛ-4, АЛ-9, АЛ-11 и др. Сварка деталей толщиной до 10 мм без подогрева, при больших толщинах - с подогревом до 200°С по зачищенным кромкам.

Электроды для сварки меди и ее сплавов . При сварке меди основная проблема - образование пор в металле шва из-за высокой ее активности при взаимодействии с газами, особенно с кислородом и водородом. Чтобы этого избежать, применяют только хорошо раскисленную медь и тщательно прокаленные электроды. Сварку выполняют по зачищенным до металлического блеска кромкам.

Сварка латуней сложна и опасна для здоровья из-за интенсивного выгорания цинка.

Сварка бронз доставляет трудности ввиду высокой хрупкости и недостаточной прочности в нагретом состоянии.

Характеристики электродов для сварки меди и ее сплавов

Марка электрода /основной металл шва , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
Комсомолец-100 /Cu	Пспец.
Для сварки и наплавки изделий из технически чистой меди М1, М2, М3. Возможна сварка меди со сталью. Сварка с предварительным местным подогревом до 300-700°С.
АНЦ/ОЗМ-2 /Cu	Пспец.
Для сварки и наплавки изделий из технически чистой меди с содержанием кислорода не более 0,01%. Сварка при толщине более 10 мм с предварительным подогревом до 150-350°С.
АНЦ/ОЗМ-3 /Cu	Пспец.
Для сварки и наплавки технически чистой меди (кислорода не более 0,01%). Возможна сварка со сталью. Сварка при толщине до 10 мм короткой дугой без подогрева и без разделки кромок одно- или двусторонним швом с небольшими колебаниями электрода.
ОЗБ-2М /CuSn
Для сварки и наплавки бронз, заварки дефектов бронзового и чугунного литья. Возможна сварка и наплавка латуней.
ОЗБ-3 /Cu	Пспец.
Для наплавки при изготовлении и восстановлении электродов машин контактной точечной сварки, в том числе для сварки стержневой арматуры.

Электроды для сварки никеля и его сплавов . Сварка никеля и его сплавов затруднена из-за большой чувствительности к растворенным в сварочной ванне газам: азоту, кислороду и водороду, что вызывает образование горячих трещин и пор. Для предупреждения появления этих дефектов необходимо применять основной металл и сварочные электроды высокой чистоты и качественно их подготавливать.

Характеристики электродов для сварки никеля и его сплавов

Марка электрода , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ОЗЛ-32
Для изделий из никеля НП-2, НА-1, для наплавки на углеродистые и высоколегированные стали в аппаратуре, работающей в щелочных и хлоросодержащих средах содового производства, мыловарения, производства синтетических волокон и др., а также сварка никеля с углеродистыми и коррозионностойкими сталями. Сварка "ниточными" валиками с амплитудой поперечных колебаний не более двух диаметров электрода. Электрод перпендикулярен к изделию. Дугу обрывать постепенно, отводя её на наплавленный металл.
В-56У
Для сварки изделий из монель-металла и аппаратуры из двухслойных сталей (Ст3сп + монель-металл) со стороны коррозионностойкого слоя, а также для наплавки. Возможна сварка монель-металла с низкоуглеродистыми сталями. Сварка валиками шириной до 12 мм.

Электроды для резки металла

Дуговая резка металла покрытыми электродами часто используется при монтаже и ремонте металлоконструкций. Она эффективна, так как не требует дополнительного оборудования и специальной квалификации рабочих. Электроды для резки отличаются от электродов для сварки высокой тепловой мощностью дуги, высокой теплостойкостью покрытия, интенсивной окисляемостью жидкого металла. Эти электроды целесообразно применять для удаления дефектных швов или их участков, удаления прихваток, заклепок, болтов, разделки трещин и т.п. Прокалка перед сваркой: 170°С; 1ч.

Характеристики электродов для резки металла

Марка электрода , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ОЗР-1	Пспец.
Резка, строжка, прошивка отверстий, удаление дефектных участков сварных соединений и отливок, разделка свариваемых кромок и корня шва, выполнение других подобных работ при изготовлении, монтаже и ремонте деталей и конструкций из сталей всех марок (в т.ч. высоколегированных), чугуна, меди и алюминия и их сплавов. Обеспечивают получение чистого реза (без грата и натеков на поверхности реза). Резку производят на повышенных режимах с наклоном электрода в сторону, противоположную направлению резки (углом вперед). При этом электрод должен совершать возвратно-поступательные движения: "туда-обратно" или "сверху-вниз".
ОЗР-2	Пспец.
Резка стержневой арматуры, строжка. Резка, прошивка отверстий, удаление дефектных участков сварных соединений и отливок, разделка свариваемых кромок и корня шва, выполнение других подобных работ при изготовлении, монтаже и ремонте деталей и конструкций из сталей всех марок (в т.ч. высоколегированных), чугуна, меди и алюминия и их сплавов. Обеспечивают получение чистого реза (без грата и натеков на поверхности реза). Имеют повышенную эффективность при резке строительной стержневой арматуры больших диаметров (время резки арматуры диаметром 16 мм составляет 2-3 с, диаметром 40 мм - 14-16 с). Резку производят на повышенных режимах с наклоном электрода в сторону, противоположную направлению резки (углом вперед). При этом электрод должен совершать возвратно-поступательные движения: "туда-обратно" или "сверху-вниз".

Электроды для сварки легированных теплоустойчивых сталей

Электроды для сварки легированных теплоустойчивых сталей, должны в первую очередь обеспечить необходимую жаропрочность сварных соединений - способность противостоять механическим нагрузкам при высоких температурах.

Для конструкций, работающих при температурах до 475°С, используют молибденовые электроды типа Э-09М, а при температурах до 540°С - хромомолибденовые электроды типов Э-09МХ, Э-09Х1М, Э-09Х2М1 и Э-05Х2М.

Для конструкций, работающих при температурах до 600°С, применяют хромомолибденованадиевые электроды Э-09Х1МФ, Э-10Х1М1НБФ, Э-10Х3М1БФ.

Электроды Э-10Х5МФ с повышенным содержанием хрома предназначены для сварки конструкций из сталей с повышенным содержанием хрома (12Х5МА, 15Х5М, 15Х5МФА и др.), работающих в агрессивных средах при температурах до 450°С.

Для сварки теплоустойчивых сталей чаще используют электроды с основным покрытием, обеспечивающие прочность наплавленного металла при повышенных температурах, а также малую склонность к образованию горячих и холодных трещин.

Характеристики электродов для сварки легированных теплоустойчивых сталей

Тип Э-09М Для молибденовых сталей
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ЦЛ-6
УОНИ-13/15М
ЦУ-2М
Для сталей 16М, 20М и др., при сварке паропроводов, коллекторов котлов, работающих при температурах до 475°С. Сварка короткой дугой по зачищенным кромкам.
Тип Э-09Х1М
УОНИ-13ХМ
Для сталей 15ХМ, 20ХМ и др., в том числе для сварки трубопроводов и деталей энергетического оборудования, работающих при температурах до 520°С. Сварка предельно короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 150-200°С.
ТМЛ-1
Для паропроводов, работающих при температурах до 500°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 150-300°С. Возможна сварка в узкие разделки.
ТМЛ-1У
Для сталей 12МХ, 15МХ и др., для сварки трубопроводов и деталей энергетического оборудования, работающих при температурах до 540°С. Сварка короткой дугой по зачищенным кромкам. Возможна сварка в узкую разделку с углом скоса кромок до 15°. Дуга очень стабильна. Хорошо отделяется шлак.
Тип Э-05Х2М Для хромомолибденовых сталей с повышенным содержанием хрома.
Н-10
Для сварки легированных теплоустойчивых хромомолибденовых сталей, паропроводов из сталей 10Х2М, 12ХМ, 12Х2М1-Л и др., работающих при температуре до 550°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 150-300°С.
Тип Э-09Х2М1 Для хромомолибденовых сталей с повышенным содержанием хрома и молибдена
ЦЛ-55
Для сталей 10Х2М и др., в том числе для сварки трубопроводов, работающих при температурах до 550°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 150-300°С
Тип Э-09МХ Для хромомолибденовых сталей.
УОНИ-13/45МХ
Для сталей 12МХ, 15ХМ и др., в том числе для сварки трубопроводов, работающих при температурах до 500°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 150-300°С.
ОЗС-11
Для сталей 12МХ, 15МХ, 12ХМФ, 15Х1М1Ф и др., для сварки паропроводов, работающих при температурах до 500°С. Сварка короткой дугой по зачищенным кромкам. Сварка сталей толщиной более 12 мм с предварительным и сопутствующим подогревом до 150-200°С. Рекомендуются для монтажных работ.
Тип Э-09Х1МФ
ТМЛ-3
Для сварки неповоротных стыков трубопроводов, работающих при температурах до 575°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 250-350°С. Шлак легко отделяется. Высокая стойкость металла против образования пор в шве.
ТМЛ-3У
Для сталей 12МХ, 15МХ,12Х2М1, 12Х1МФ, 15Х1М1Ф, 20ХМФ1, 15Х1М1Ф-Л и др., в т.ч. для трубопроводов, работающих при температурах до 565°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 350-400°С. Сварка в узкую разделку с углом скоса кромок до 15°.
ЦЛ-39
Для сталей 12Х1МФ, 12Х2МФСР, 12Х2МФБ и др., в т.ч. для сварки элементов нагрева поверхностей котлов и трубопроводов диаметром до 100 мм с толщиной стенки до 8 мм, работающих при температурах до 575°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 350-400°С.
Тип Э-10Х1М1НФБ Для хромомолибденованадиевых сталей
ЦЛ-27А
Для сталей 15Х1М1Ф, конструкций из литых, кованых и трубных деталей, работающих при температурах до 570°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 350-400°С.
ЦЛ-36
Для сталей 15Х1М1Ф, 15Х1М1Ф-Л и др., для сварки паропроводов и арматуры, работающих при температурах до 585°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 300-350°С.
Тип Э-10Х3М1БФ Для хромомолибденованадиевониобиевых сталей
ЦЛ-26М
Для сталей 12ХМФБ поверхностей нагрева котлов, работающих при температурах до 600°С, а также для тонкостенных труб пароперегревателей в монтажных условиях. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 300-350°С.
ЦЛ-40
Для сталей 12Х2МФБ, в т.ч. тонкостенных труб пароперегревателей, поверхностей нагрева котлов, работающих при температурах до 600°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 300-350°С. Изготовляются диаметром 2,5 мм.
Тип Э-10Х5МФ Для хромомолибденованадиевых и хромомолибденовыхсталей
ЦЛ-17
Для сталей 15Х5М (Х5М), 12Х5МА, 15Х5МФА в ответственных конструкциях, работающих в агрессивных средах при температурах до 450°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 350-450°С.

Электроды для сварки высоколегированных сталей

Стали, содержащие 13% хрома, считаются высокохромистыми нержавеющими. Они обладают стойкостью против атмосферной коррозии и в слабоагрессивных средах. Это стали 08X13, 12X13, 20X13, которые различаются свариваемостью в зависимости от содержания углерода.

При выборе электродов для сварки таких сталей необходимо обеспечить следующие свойства металла шва: стойкость против атмосферной коррозии и в слабо агрессивных средах, жаростойкость до температуры 650°С и жаропрочность до температуры 550°С. Этим требованиям удовлетворяют электроды типа Э-12Х13 марок ЛМЗ-1, АНВ-1 и др., которые обеспечивают химический состав, структуру и свойства металла шва, близкие характеристикам основного металла.

Для сварки сталей с пониженным содержанием углерода и дополнительно легированных никелем рекомендуются электроды типа Э-06Х13Н марки ЦЛ-41.

С увеличением количества хрома возрастает коррозионная стойкость и жаростойкость высокохромистых сталей. Содержание 17-18% дает коррозионную стойкость в жидких средах средней агрессивности. Такие стали относятся к кислотостойким: 12X17, 08X17Т, 08Х18Т и др. Если количество хрома достигает 25-30%, то возрастает жаростойкость - стойкость против газовой коррозии при температурах до 1100°С. Это жаростойкие стали: 15Х25Т, 15X28 и др. Для серосодержащих сред пригодны стали и электроды, в которых не менее 25% хрома.

Выбор электродов для сварки высокохромистых сталей зависит от количества хрома в свариваемых сталях. Так, для сварки сталей с 17% хрома, к которым предъявляются требования по коррозионной стойкости в жидких окислительных средах или по жаростойкости при температурах до 800°С, рекомендуются электроды типа Э-10X17Т марок ВИ-12-6 и др.

Для сварки сталей с 25% хрома следует применять электроды типа Э-08Х24Н6ТАФМ, придающие металлу шва после отпуска высокие пластичность, ударную вязкость и стойкость против межкристаллитной коррозии.

Сварку высокохромистых сталей следует выполнять при умеренных режимах с уменьшенной погонной энергией. После каждого прохода рекомендуется охлаждать металл околошовной зоны до температуры ниже 100°С, что обеспечивает минимальный рост зерна.

Высокохромистые стали на основе 13% хрома с дополнительным легированием молибденом, ванадием, вольфрамом и ниобием относятся к жаропрочным. Они способны противостоять механическим нагрузкам при высоких температурах. При выборе электродов для этих сталей основное требование - обеспечить необходимый уровень жаропрочности металла шва. Это достигается за счет получения химического состава швов, близкого основному металлу. Такому условию наиболее полно удовлетворяют электроды типов Э-12Х11НМФ марки КТИ-9А, Э-12Х11НВМФ марки КТИ-10, Э-14Х11НВМФ марки ЦЛ-32.

Характеристики электродов для сварки высоколегированных хромистых сталей

Тип Э-12Х13 Для коррозионностойких сталей
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
УОНИ-13/НЖ 12X13
Для сварки сталей 08X13, 12X13, 20X13 и др., работающих при температурах до 600°С, а также наплавки уплотнительных поверхностей стальной арматуры. Сварка с предварительным нагревом до 200-250°С. В атмосфере пара и на воздухе обеспечивают жаропрочность до 540°С, жаростойкость до 650°С.
ЛМЗ-1
Для сталей 08X13, 1X13, 2X13 и др., работающих в пресной воде и слабоагрессивных средах при нормальной температуре. Для наплавки уплотнительных поверхностей арматуры. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим подогревом до 300-350°С. После сварки обязателен отпуск.
АНВ-1
Для сталей 08X13, 12X13 и др., работающих в пресной воде и слабоагрессивных средах при нормальной температуре. Пригодны для наплавки уплотнительных поверхностей арматуры. После сварки обязателен отпуск. В атмосфере пара и воздуха обеспечивают жаропрочность до 540°С и жаростойкость до 650°С.
Тип Э-10Х17Т Для коррозионностойких и жаростойких сталей
УОНИ-13/НЖ 10Х17Т
Для сталей 12X17, 08Х17Т и др., работающих при повышенных температурах и в окислительных средах. Сварка короткой дугой по зачищенным кромкам с минимальным тепловложением. Жаростойкость до 800°С.
ВИ-12-6
Для сталей 12X17, 08X17Т и др., работающих в окислительных средах при температурах до 800°С. Сварка короткой дугой по зачищенным кромкам.
Тип Э-06Х13Н Для коррозионностоиких сталей, легированных никелем
ЦЛ-41
Для сталей 0Х12НД, 10Х12НД-Л, 06Х12Н3Д, 06Х14Н5ДМ и др., работающих при температурах до 400°С. Сварка короткой дугой по зачищенным кромкам с предварительным и сопутствующим нагревом до 80-120°С.
Тип Э-12Х11НМФ Для жаропрочных сталей
КТИ-9А
Для сталей 15Х11МФ, 15Х11ВФ и др., работающих при температурах до 565°С. Сварка короткой дугой по зачищенным кромкам.
Тип Э-12Х11НВМФ Для жаропрочных сталей
КТИ-10
Для сталей 15Х11МФ, 15Х12ВНМФ и 15Х11МФБ-Л, работающих при температурах до 580°С. Сварка короткой дугой по зачищенным кромкам без колебаний электрода с подогревом до 350-400°С
Тип Э-14Х11НВМФ Для жаропрочных сталей
ЦЛ-32
Для сварки паронагревателей котлов паропроводов из сталей 10Х11В2МФ и др., работающих при температурах до 610°С. Сварка короткой дугой по зачищенным кромкам.
Тип Э-10Х16Н4Б Для коррозионностойких и жаропрочных сталей.
УОНИ-13/ЭП-56
Для конструкций из сталей 09X16Н4Б и др., работающих в агрессивных средах, и для сварки трубопроводов высокого давления.

Электроды для коррозионностойких кислотостойких сталей . Основное требование при выборе электродов для сварки кислотостойких сталей - это обеспечение коррозионной стойкости металла шва в жидких агрессивных средах при нормальных и повышенных температурах и давлениях. К наиболее агрессивным жидким средам относятся кислоты и их растворы, которые обладают как окислительными, так и неокислительными свойствами.

Для сварки конструкций из кислотостойких сталей, работающих в неокислительных жидких средах при температурах до 360°С и не подвергающихся термической обработке после сварки, рекомендуются электроды марок ЭА-400/10Т, ЭА-400/10У и др., марок ОЗЛ-8 и др., марки ЭА-606/10 и т.п. Термическая обработка сварных соединений, выполненных этими электродами, не допускается.

Для конструкций, работающих в неокислительных или малоокислительных жидких средах, для которых после сварки необходим отпуск, рекомендуются электроды марки ЭА-898/19 и др., которые обеспечивают стойкость шва против межкристаллитной коррозии как в исходном состоянии, так и после отпуска.

Конструкции, которые эксплуатируются в окислительных жидких средах, например в азотной кислоте, рекомендуется сваривать электродами типа Э-08Х19Н10Г2Б марок ЦТ-15, ЗИО-3 и др.

Для низкоуглеродистых кислотостойких сталей, содержащих до 0,03% углерода, используются электроды типов Э-04Х20Н9 марок ОЗЛ-14А, ОЗЛ-36; Э-02Х20Н14Г2М2 марок ОЗЛ-20 и др.

Характеристики электродов для сварки коррозионностоиких кислотостойких сталей

Тип Э-08Х19Н10Г2Б
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ЦТ-15
ЗИО-3
Для сталей с содержанием никеля до 16% - 08Х18Н10Т, 12Х18Н12Т, 08Х18Н12Б и др., работающих в окислительных средах. Жаропрочность до 650°С.
Тип Э-07Х20Н9
ОЗЛ-8
ОЗЛ-14
УОНИ-13/НЖ 04Х19Н9
не предъявляются
ЛЭЗ-8
Для сталей 08Х18Н10, 12Х18Н9, 12Х18Н10Т и др., когда к металлу шва не предъявляются жесткие требования по стойкости против межкристаллитной коррозии.
ОЗЛ-8
Для сталей 08Х18Н10, 12Х18Н9, 12Х18Н10Т и др., когда к металлу шва не предъявляются жесткие требования по стойкости против межкристаллитной коррозии. Сварка короткой дугой по зачищенным кромкам.
ЦТ-50
Для сталей 08Х18Н10, 12Х18Н9, 12Х18Н10Т и др., когда к металлу шва предъявляются жесткие требования по стойкости против межкристаллитной коррозии. Сварка короткой дугой по зачищенным кромкам.
Тип Э-08Х19Н9Ф2Г2СМ
ЭА-606/10
Для сталей 09X17Н7Ю, 09X15Н8Ю и других, а также для сталей 14Х17Н2 и др.
Тип Э-07Х19Н11М3Г2Ф
ЭА-400/10У
ЭА-400/10Т
Для сталей 08Х18Н10Т, 12Х18Н10Т, 08Х17Н13М2Т и др., работающих в жидких агрессивных средах при температурах до 350°С и не подвергающихся после сварки термической обработке. Пригодны для наплавки антикоррозионного покрытия. Стойкость против межкристаллитной коррозии обеспечивается в состоянии после сварки и после аустенизации. Электроды ЭА-400/10Т обеспечивают лучшую, чем ЭА-400/10У , отделяемость шлака. Электроды ЦЛ-11 для более коррозионностоиких сталей.
Тип Э-08Х19Н9Ф2С2
ЭА-606/11
Для сталей 08Х18Н10Т, 12Х18Н9Т и др., работающих при температурах до 350°С и не подвергающихся после сварки термической обработке. Не рекомендуются для сварки сталей, не легированных титаном или ниобием.
ГЛ-2
Для сталей 08Х18Н10Т, 12Х18Н9Т и др., работающих при температурах до 350 °С и не подвергающихся после сварки термической обработке. Не рекомендуются для сварки сталей, не легированных титаном или ниобием
Тип Э-08Х19Н10Г2МБ
ЭА-898/19
Для сталей 08Х18Н10Т, 08Х17Н13М2Т и др., работающих в окислительных и малоокислительных средах при температурах до 350°С и подвергаемых после сварки термической обработке.
Тип Э-04Х20Н9
ОЗЛ-36
ОЗЛ-14А
АНВ-32
УОНИ-13/НЖ-2 /04Х19Н9
Для сталей 08Х18Н10Т, 06Х18Н11, 08Х18Н12Т, 04Х18Н10 и др., когда к металлу шва предъявляются требования по стойкости против межкристаллитной коррозии как в исходном состоянии, так и после кратковременных выдержек в интервале критических температур. Жаростойкость до 800°С без серосодержащих газов.
Тип Э-02Х20Н14Г2М2 Для коррозионностойких сталей с пониженным содержанием углерода
ОЗЛ-20
Для сталей 03Х16Н15М3, 03Х17Н14М2 при жестких требованиях к швам по стойкости против межкристаллитной коррозии.

Электроды для сварки коррозионностойких высокопрочных сталей . Выбор электродов для таких сталей весьма ограничен. Так, для сталей 12X21Н5Т, 08Х21Н6М2Т рекомендуются электроды, дающие металл шва по структуре не однотипный с основным металлом, а иной. В этом случае применяют электроды типов Э-08Х20Н9Г2Б марок ЦЛ-11, ОЗЛ-7 и др. Можно использовать электроды типа Э-09Х19Н10Г2М2Б марок ЭА-902/14, АНВ-36, ЭА-400/13 и др. Для высоколегированных сталей 12Х25Н5ТМФЛ и 10Х25Н6АТМФ предусмотрен один тип электродов - Э-08Х24Н6ТАФМ, к которому относятся электроды марки Н-48. Металл шва равнопрочен основному металлу толщиной до 200 мм. Электроды этого типа можно использовать и для сталей 12Х21Н5Т, 08Х21Н6М2Т. Для сталей 08Х22Н6Т и 08X21Н6М2Т разработаны электроды ОЗЛ-40 и ОЗЛ-41, которые повышают коррозионную стойкость швов при работе в щелочных средах. Характеристики электродов для сварки коррозионностойких высокопрочных сталей

Тип Э-08Х20Н9Г2Б
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ЦЛ-11
Для сварки конструкций из коррозионностойких и жаропрочных сталей аустенитного класса типа 08Х18Н10Т, 08Х18Н12Т, 08Х18Н12Б и им подобных, работающих в агрессивных средах при температуре не более 400°С, когда к металлу шва предъявляются жесткие требования по стойкости против межкристаллитной коррозии.
ОЗЛ-40 и ОЗЛ-41
Для сталей 08Х22Н6Т, 08X21Н6М2Т и др., работающих в агрессивных средах.
ЦТ-15К
Для сталей 10Х17Н13М2Т, 08Х18Н10 и др., работающих при температурах до 600°С. Пригодны для наплавки антикоррозионного слоя.
ОЗЛ-7
Для сталей 08X18Н10, 08Х18Н10Т, 08Х18Н12Б и др., работающих в агрессивных средах, когда к металлу шва предъявляются жесткие требования по стойкости против межкристаллитной коррозии.
Тип Э-09Х19Н10Г2М2Б
ЭА-902/14
ЭА-400/13
НЖ-13
АНВ-36
Для конструкций из сталей 10Х17Н13М3Т, 08Х17Н15М3Т, 10Х17Н13М2Т, Х18Н22В2Т2 и др., работающих при температурах до 550°С, когда к швам предъявляют жесткие требования по стойкости против межкристаллитной коррозии, не подвергаемых термообработке после сварки. Сварка короткой дугой по зачищенным кромкам "ниточными"швами без поперечных колебаний. Электроды АНВ-36 отличаются легким зажиганием дуги и малым разбрызгиванием.
СЛ-28
Для конструкций из сталей 10Х17Н13М3Т, 08Х17Н15М3Т, 10Х17Н13М2Т, Х18Н22В2Т2 и др., работающих при температурах до 550°С, когда к швам предъявляют жесткие требования по стойкости против межкристаллитной коррозии, не подвергаемых термообработке после сварки. Сварка короткой дугой по зачищенным кромкам "ниточными"швами без поперечных колебаний.
Тип Э-08Х24Н6ТАФМ
Н-48
Для сталей 12Х25Н5ТМФЛ, 12Х21Н5Т, 08Х22Н6Т и др., работающих в неокислительных агрессивных средах при температурах до 300°С

Электроды для сварки жаростойких (окалиностойких) сталей . Жаростойкими (окалиностойкими) считаются стали, способные противостоять химическому разрушению поверхности в воздухе или в другой газовой среде при температурах выше 850°С в ненагруженном или слабонагруженном состояниях. Они содержат до 20-25% хрома и работают при температурах до 1050°С и выше.

Жаростойкость наплавленного металла до 1000°С на сталях 20Х23Н13, 20Х23Н18 и др. достигается электродами типа Э-10Х25Н13Г2 марок СЛ-25, ОЗЛ-6, ЦЛ-25.

Для сварки жаростойких сталей, долго работающих при температурах выше 1000°С, следует применять электроды типа Э-12Х24Н14С2 марок ОЗЛ-5, ЦТ-17 и др., а также электроды типа Э-10Х17Н13С4 марки ОЗЛ-29, обеспечивающие жаростойкость до температуры 1100°С в окислительных и науглероживающих средах. Для конструкций, работающих в серосодержащих средах, применяют безникелевые высокохромистые жаростойкие стали 15Х25Т, 15X28 и др.

Характеристики электродов для сварки жаростойких (окалиностойких) сталей

Тип Э-10Х25Н13Г2
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
УОНИ-13/НЖ-2 /07Х25Н13
ЗИО-8
ЦЛ-25
ОЗЛ-6
Для 10Х23Н18, 20Х23Н13, 20Х23Н18 и др., работающих в средах без сернистых соединений при температурах до 1000°С, а также для двухслойных сталей со стороны легированного слоя без требований по стойкости к межкристаллитной коррозии. Швы склонны к охрупчиванию при 600-800°С. Короткая дуга. Термическая подготовка кромок не допускается.
СЛ-25
То же, для жаростойких сталей.
Тип Э-12Х24Н14С2
ОЗЛ-5
ЦТ-17
Для сталей 20Х25Н20С2, 20Х20Н14С2 и др., работающих при температурах до 1100°С в окислительных и науглероживающих средах. Сварка узкими валиками.
Тип Э-10Х17Н13С4
ОЗЛ-29
ОЗЛ-3
Для сталей 20Х20Н14С2, 20Х25Н20С2, 45Х25Н20С2 и др., работающих при температурах до 1100°С в окислительных и науглероживающих средах, а также для стали 15Х18Н12С4ТЮ, работающей в агрессивных средах без высоких требований по стойкости к межкристаллитной коррозии.

Электроды для сварки жаропрочных сталей . К жаропрочным относятся стали, которые работают в нагруженном состоянии при высоких температурах в течение определенного времени и обладают при этом достаточной стойкостью против образования окалин. Высокая жаропрочность хромоникелевых сталей достигается за счет увеличения содержания никеля и дополнительного легирования титаном, ниобием, молибденом, вольфрамом и др.

Следует учитывать, что жаропрочность сварных соединений может существенно отличаться от жаропрочности основного и наплавленного металлов. Поэтому выбор электрода по принципу равной или близкой жаропрочности шва и основного металла оправдывается только для кратковременных ресурсов работы сварных соединений. Для длительных ресурсов лучше брать электроды, дающие более пластичный металл шва. Этому принципу соответствуют электроды, легирующие металл шва молибденом, - типа Э-11Х15Н25М6АГ2 марок ЭА-395/9, ЦТ-10, НИАТ-5 и типа Э-08Х16Н8М2 марки ЦТ-26.

Для сварки жаропрочных сталей, содержащих до 16% никеля и работающих при температурах до 600-650°С, а также если сварные соединения после сварки подвергаются термообработке посредством отпуска, применяются электроды типов Э-09Х19Н11Г3М2Ф марок КТИ-5, ЦТ-7 и Э-08Х19Н10Г2Б (см. выше) марок ЦТ-15 и ЗИО-3.

При сварке корневых слоев многослойных стыковых швов жаропрочных сталей, когда перемешивание основного металла с наплавленным велико и не обеспечивает технологическую прочность швов, следует применять электроды типа Э-08Х20Н9Г2Б марки ЦТ-15-1.

Для сварки жаропрочных сталей, содержащих 35% никеля и легированных ниобием, которые работают при температурах до 700-750°С, применяют электроды типа Э-27Х15Н35В3Г2Б2Т марок КТИ-7 и КТИ-7А.

Для сварки жаропрочных сталей с 35% никеля, но без ниобия, однако легированных молибденом и марганцем, используют электроды типов Э-11Х15Н25М6АГ2 марок ЭА-395/9, НИАТ-5, ЦТ-10 и Э-09Х15Н25М6АГ2Ф марки ЭА-981/15. При этом надо учесть, что наплавленный такими электродами металл не стоек против межкристаллитной коррозии в состоянии после сварки и после термической обработки, Поэтому такие электроды непригодны, если конструкция работает еще и в жидкой агрессивной среде. Слои, контактирующие с агрессивной средой, следует выполнять электродами типа Э-07Х19Н11М3 (см. выше) марок ЭА-400/10У и ЭА-400/10Т.

Характеристики электродов для сварки жаропрочных сталей

Тип Э-11Х15Н25М6АГ2
Марка , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
ЭА-395/9 и ЦТ-10
Для сталей и сплавов ХН35ВТ, Х15Н25АМ6 и др., содержащих до 35% никеля, но без ниобия, работающих при температурах до 700°С. Для разнородных соединений высоколегированных сталей с углеродистыми и низколегированными. Для конструкций, работающих при температурах до -196°С. Короткая дуга. Зачистить кромки.
НИАТ-5
Для сталей и сплавов ХН35ВТ, Х15Н25АМ6 и др., содержащих до 35% никеля, но без ниобия, работающих при температурах до 700°С. Для разнородных соединений высоколегированных сталей с углеродистыми и низкоуглеродистыми. Для конструкций, работающих при температурах до -196°С. Короткая дуга. Зачистить кромки.
Тип Э-08Х16Н8М2
ЦТ-26
Для сталей 10Х14Н14В2М, 08Х16Н13М2Б и др., в паропроводах, работающих при температурах 600-850°С.
Тип Э-08Х20Н9Г2Б
ЦТ-15-1
Для сварки корневых слоев швов, выполняемых электродами ЦТ-15.
Тип Э-09Х19Н11Г3М2Ф
КТИ-5
ЦТ-7
Для сталей 08Х16Н13М2Б, 15Х14Н14М2ВФБТЛ (ЛА-3) и др., работающих при температурах до 600°С и подвергаемых после сварки термической обработке, а также для заварки дефектов литья из этих сталей. Сварка короткой дугой по зачищенным кромкам короткими валиками без поперечных колебаний.
Тип Э-27Х15Н35В3Г2Б2Т
КТИ-7
КТИ-7А
Для сплавов на железоникелевой основе ХН35ВТ, ХН35ВТЮ и др., долго работающих при температурах до 750°С, а также для реакционных труб в печах конверсии металла из сталей 45Х20Н35С, 25Х20Н35 и др., работающих при температурах до 900°С. Сварка короткой дугой узкими валиками без поперечных колебаний.
Тип Э-09Х15Н25М6АГ2Ф
ЭА-981/15
Для сварки высоколегированных коррозионностойких хромоникелемолибденовых и хромоникелемолибденованадиевых сталей, а также высокопрочных сталей типа АК и высокомарганцовистых сталей типа 110Г13-Л.

Электроды для сварки разнородных сталей и сплавов

Разнородными сталями и сплавами считаются материалы, резко отличающиеся физико-механическими свойствами, химическим составом и свариваемостью. По признаку разнородности стали условно можно разделить на 4 группы: углеродистые и легированные, легированные повышенной и высокой прочности, теплоустойчивые, высоколегированные.

Сварка разнородных сталей и сплавов может существенно отличаться от сварки однородных материалов, так как возрастает вероятность появления трещин в металле шва, возникновения в зоне оплавления участков со структурной неоднородностью, чрезмерного роста остаточных напряжений из-за большой разницы в коэффициентах расширения свариваемых материалов.

Большинство электродов, используемых при сварке разнородных сталей и сплавов, относятся к электродам, предназначенным для сварки высоколегированных сталей и легированных сталей повышенной и высокой прочности, которые дают шов с однородной высокопластичной структурой металла.

Выбор электрода можно делать по таблице, составленной с учетом отечественного опыта сварки разнородных металлов.

Характеристики электродов для сварки разнородных сталей и сплавов

Марка электрода , область применения и технологические особенности	Пок- рытие	Род, полярность тока	Коэф. нап- лавки, г/А ч	Поло- жение швов
АНЖР-1
АНЖР-2
Сварка теплоустойчивых сталей с высоколегированными жаропрочными сталями.
ОЗЛ-27
ОЗЛ-28
Сварка углеродистых сталей с легированными, в том числе с трудносвариваемыми сталями.
ОЗЛ-6
ОЗЛ-6С
Сварка углеродистых и низколегированных сталей с высоколегированными сталями.
НИАТ-5
ЭА-395/9
Сварка низколегированных и легированных сталей с высоколегированными сталями.
ОЗЛ-25Б
Сварка разнородных сталей: коррозионностойких, жаростойких, жаропрочных и сплавов на никелевой основе.
ИМЕТ-10
Сварка разнородных жаропрочных сталей и сплавов.
ЦТ-28
Сварка углеродистых, низколегированных и хромистых сталей со сплавами на никелевой основе.
НИИ-48Г
Сварка низколегированных, специальных и высокомарганцовистых сталей с высоколегированными сталями

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.
