Действия электрического тока

Тепловое действие

Если в металлическом проводнике течет ток, то электроны продвигаются между отдельными атомами. Энергия движения электронов передается атомам. Атомы начинают колебаться и тем самым генерировать тепло (рис. 1). Мерой «тепловых колебаний» является температура проводника.

Рис. 1. Тепловые колебания молекул

В любом обтекаемом током проводнике генерируется тепло.

Световое действие

Тонкие провода из металла настолько сильно разогреваются электрическим током, что при этом раскаляются. Выход света тем больше, чем выше температура спирали накаливания. Поэтому применяются металлы, имеющие высокую температуру плавления, например, вольфрам. Чтобы спираль накаливания не окислялась, перед накаливанием её помещают в вакуум или в среду защитного газа (например, в азот, криптон). Лампы накаливания являются тепловыми излучателями.

При прохождении тока через газы свет генерируется в результате столкновения друг с другом заряженных частиц газа.

Газоразрядные лампы, например, люминесцентные лампы (рис. 2), имеют более высокий КПД, чем лампы накаливания, так как обладают меньшей теплопотерей. Газоразрядные лампы являются холодными излучателями.

Химическое действие

Токопроводящие жидкости называются электролитами. При прохождении тока они распадаются на свои основные составные части. Этот процесс называется электролизом.

Электролитами являются кислоты, основания, соли и оксиды металлов в водном растворе или в расплавленном состоянии. Основные составные части, образующиеся в результате распада при прохождении тока, движутся к точкам подвода электрического тока (электродам) и осаждаются на них. Это действие электрического тока применяется, например, при меднении (рис. 3). Этот процесс называется гальванизацией.

Магнитное действие

В любом обтекаемом током проводнике возникает магнитное поле.

Обтекаемый током проводник может отклонять магнитную стрелку от направления с севера на юг, т.е. от обтекаемого током проводника исходит магнитная сила (рис. 4). Направление действия этой силы зависит от направления тока в проводнике. Это электромагнитное явление применяется в том числе в электрических машинах.

Электромагнитная волна , распространяясь от источника в неограниченном пространстве со скоростью света, создает электромагнитное поле (ЭМП), способное воздействовать на заряженные частицы и токи, в результате чего происходит превращение энергии поля в другие виды энергии.

Действующим началом колебаний диапазона от единиц до нескольких тысяч Гц являются протекающие токи соответствующей частоты через тело как хороший проводник.

Для диапазона частот от нескольких тысяч до 30 мГц характерно быстрое возрастание поглощения энергии, а следовательно, и поглощенной мощности телом с увеличением частоты колебаний. Особенностью диапазона от 30 мГц до 10 гГц является “резонансное” поглощение. У человека такой характер поглощения возникает при действии ЭМП с частотами от 70 до 100 мГц. Для диапазонов от 10 до 200 гГц и от 200 до 3000 гГц характерно максимальное поглощение энергии поверхностными тканями, преимущественно кожей.

С уменьшением длины волны и увеличением частоты глубина проникновения электромагнитных волн в ткани уменьшается. Эта тенденция наблюдается до тех пор, пока длина волны в данном организме существенно превышает размеры клетки. На очень высоких частотах проницаемость тканей для электромагнитного излучения вновь начинает возрастать, например, для рентгеновского и гамма-излучения.

Различие диэлектрических свойств тканей приводит к неравномерности их нагрева, возникновению макро- и микротепловых эффектов со значительным перепадом температур.

Электромагнитные поля промышленной частоты

Длительное воздействие электромагнитных полей промышленной частоты (50 Гц) приводит к расстройствам в головном мозге и центральной нервной системе . В результате у человека наблюдаются головная боль в височной и затылочной областях, вялость, ухудшение памяти, боли в области сердца, угнетенное настроение, апатия, своеобразная депрессия с повышенной чувствительностью к яркому свету и интенсивному звуку, расстройство сна, сердечно-сосудистой системы, органов пищеварения, дыхания, повышенная раздражительность, а также наблюдаются функциональные нарушения в центральной нервной системе, изменения в составе крови.

Согласно санитарным правилам и нормам СанПиН 2.2.4.1191-03 “Электромагнитные поля в производственных условиях” пребывание в электромагнитных полях промышленной частоты напряженностью до 5 кВ/м допускается в течение всего рабочего дня.

Электростатические поля

Электростатическое поле (ЭСП) образует электростатические заряды, возникающие на поверхностях некоторых материалов как жидких, так и твердых, вследствие электризации.

Электризация возникает при трении двух диэлектрических или диэлектрического и проводящего материалов, если последний изолирован от земл и. При разделении двух диэлектрических материалов происходит разделение электрических зарядов. Материал, имеющий большую диэлектрическую проницаемость, заряжается положительно, а меньшую — отрицательно.

Кроме трения, причиной образования статических зарядов является электрическая индукция, в результате которой изолированные от земли тела во внешнем электрическом поле приобретают электрический заряд.

Воздействие ЭСП на человека связано с протеканием через него слабого тока. При этом электротравм не бывает. Однако вследствие рефлекторной реакции на раздражение анализаторов на коже человек отстраняется от заряженного тела, что может привести к механической травме от удара о рядом расположенные элементы конструкций, падение с высоты, испуг с возможной потерей сознания.

Электростатическое поле большой напряженности (несколько десятков киловольт) способно изменять и прерывать клеточное развитие, вызывать катаракту с последующим помутнением хрусталика.

К воздействию электростатического поля наиболее чувствительны центральная нервная и сердечно-сосудистая системы, анализаторы. Люди жалуются на раздражительность, головную боль, нарушение сна, снижение аппетита и др. Длительное пребывание человека в условиях, когда напряженность ЭСП имеет величину более 1 кВ/м, вызывает нервно-эмоциональное напряжение, утомление, снижение работоспособности, нарушение суточного биоритма, снижение адаптационных резервов организма.

Предельно допустимое значение напряженности ЭСП устанавливается СанПиН 2.2.4.1191-03 в зависимости от времени его воздействия на работника за смену, равным 60 кВ/м в течение 1 ч. При напряженности ЭСП менее 20 кВ/м время пребывания в поле не регламентируется.

При напряженности ЭСП, превышающей 60 кВ/м, работа без применения средств защиты не допускается.

Электромагнитные поля радиочастот

Электромагнитные поля радиочастот большой интенсивности вызывают в организме человека тепловой эффект, который может выразиться в нагреве тела, либо отдельных его тканей или органов . Воздействие электромагнитного поля особенно вредно для органов и тканей, недостаточно хорошо снабженных кровеносными сосудами (глаза, мозг, почки, желудок, мочевой и желчный пузырь). Наиболее чувствительны к воздействию радиоволн центральная нервная и сердечно-сосудистая системы. У человека возникают головная боль, повышенная утомляемость, изменение артериального давления, нервно-психические расстройства, а также могут наблюдаться выпадение волос, ломкость ногтей, снижение веса.

Нормирование ЭМП радиочастотного диапазона в производственных условиях проводится СанПиН 2.2.4.1191-03, согласно которым оценка воздействия ЭМП радиочастот на людей осуществляется по интенсивности излучения и энергетической экспозиции.

Предельно допустимые уровни (ПДУ) напряженности электрического и магнитного полей (ЕПДУ, НПДУ) диапазона частот от 10 до 30 кГц при воздействии в течение всей рабочей смены составляют 500 В/м и 50 А/м соответственно. ПДУ напряженности электрического и магнитного полей при продолжительности воздействия до 2 часов за смену равны 1 000 В/м и 100 А/м соответственно.

Способы защиты от вредного воздействия электромагнитных полей

Защита человека от опасного воздействия электромагнитного облучения осуществляется следующими способами: уменьшением излучения от источника; экранированием источника излучения и рабочего места; установлением санитарно-защитной зоны; поглощением или уменьшение образования зарядов статического электричества; устранением зарядов статического электричества; применением средств индивидуальной защиты.

Уменьшение мощности излучения от источника реализуется применением поглотителей электромагнитной энергии; блокированием излучения.

Поглощение электромагнитных излучений осуществляется поглотительным материалом путем превращения энергии электромагнитного поля в тепловую. В качестве такого материала применяют каучук, поролон, пенополистерол, ферромагнитный порошок со связывающим диэлектриком.

Экранирование источника излучения и рабочего места производится специальными экранами. При этом различают отражающие и поглощающие экраны. Первые изготавливают из материала с низким электросопротивлением — металлы и их сплавы (медь, латунь, алюминий, сталь, цинк). Они могут быть сплошные и сетчатые. Экраны должны быть заземлены для обеспечения стекания в землю образующихся на них зарядов.

Поглощающие экраны выполняют из радиопоглощающих материалов: эластичных или жестких пенопластов, резиновых ковриков, листов поролона или волокнистой древесины, обработанной специальным составом, а также из ферромагнитных пластин.

Для устранения зарядов статического электричества используют заземление частей оборудования, увлажнение воздуха.

Электрический ток

Опасность поражения людей электрическим током на производстве и в быту появляется при несоблюдении мер безопасности, а также при отказе или неисправности электрического оборудования и бытовых приборов. По сравнению с другими видами производственного травматизма электротравматизм составляет небольшой процент, однако по числу травм с тяжелым и особенно летальным исходом занимает одно из первых мест . На производстве из-за несоблюдения правил электробезопасности происходит 75% электропоражений.

Действие электрического тока на живую ткань носит разносторонний и своеобразный характер. Проходя через организм человека, электроток производит термическое, электролитическое, механическое, биологическое, световое воздействие.

Термическое воздействие тока характеризуется нагревом кожи и тканей до высокой температуры вплоть до ожогов.

Электролитическое воздействие заключается в разложении органической жидкости, в том числе крови, и нарушении ее физико-химического состава.

Механическое действие тока приводит к расслоению, разрыву тканей организма в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара из тканевой жидкости и крови. Механическое действие связано с сильным сокращением мышц вплоть до их разрыва.

Биологическое действие проявляется в раздражении и возбуждении живых тканей и сопровождается судорожными сокращениями мышц.

Световое действие приводит к поражению слизистых оболочек глаз.

Виды поражения организма человека электрическим током

Электротравмы — это травмы, полученные от воздействия электрического тока на организм, которые условно разделяют на общие (электрический удар), местные и смешанные.

Электрический удар

Электрический удар представляет собой возбуждение живых тканей организма проходящим через него электрическим током, сопровождающееся резкими судорожными сокращениями мышц, в том числе мышцы сердца, что может привести к остановке сердца .

Под местными электротравмами понимается повреждение кожи и мышечной ткани, а иногда связок и костей. К ним можно отнести электрические ожоги, электрические знаки, металлизацию кожи, механические повреждения.

Электрические ожоги

Электрические ожоги — наиболее распространенная электротравма, возникает в результате локального воздействия тока на ткани. Ожоги бывают двух видов — контактный и дуговой.

Контактный ожог является следствием преобразования электрической энергии в тепловую и возникает в основном в электроустановках напряжением до 1 000 В.

Электрический ожог - это как бы аварийная система, защита организма, так как обуглившиеся ткани в силу большей сопротивляемости, чем обычная кожа, не позволяют электричеству проникнуть вглубь, к жизненно важным системам и органам. Иначе говоря, благодаря ожогу ток заходит в тупик.

Когда организм и источник напряжения соприкасались неплотно, ожоги образуются на местах входа и выхода тока . Если ток проходит по телу несколько раз разными путями, возникают множественные ожоги.

Множественные ожоги чаще всего случаются при напряжении до 380 В из-за того, что такое напряжение “примагничивает” человека и требуется время на отсоединение. Высоковольтный ток такой “липучестью” не обладает. Наоборот, он отбрасывает человека, но и такого короткого контакта достаточно для серьезных глубоких ожогов. При напряжении свыше 1 000 В случаются электротравмы с обширными глубокими ожогами, поскольку в этом случае температура поднимается по всему пути следования тока.

При напряжении свыше 1 000 В в результате случайных коротких замыканий может возникнуть и дуговой ожог.

Электрические знаки и электрические метки

Электрические знаки или электрические метки представляют собой четко очерченные пятна серого или бледно-желтого цвета на поверхности кожи человека, подвергнувшегося действию тока. Обычно электрические знаки имеют круглую или овальную форму с углубленным в центре размером от 1 до 5 мм.

Металлизация кожи

Металлизация кожи — это выпадение мельчайших частичек расплавленного металла на открытые поверхности кожи . Обычно такое явление происходит при коротких замыканиях, производстве электросварочных работ. На пораженном участке возникает боль от ожога и наличия инородных тел.

Механические повреждения

Механические повреждения — следствие судорожных сокращений мышц под действием тока, проходящего через человека, приводящее к разрыву кожи, мышц, сухожилий . Это происходит при напряжении ниже 380 В, когда человек не теряет сознания и пытается самостоятельно освободиться от источника тока.

Факторы, определяющие исход воздействия электрического тока на человека

Согласно ГОСТу 12.1.019 “ССБТ. Электробезопасность. Общие требования” степень опасного и вредного воздействия на человека электрического тока зависит от силы тока, напряжения, рода тока, частоты электрического тока и пути прохождения через тело человека, продолжительности воздействия и условий внешней среды.

Сила тока — главный фактор, от которого зависит исход поражения: чем больше сила тока, тем опаснее последствия. Сила тока (в амперах) зависит от приложенного напряжения (в вольтах) и электрического сопротивления организма (в омах).

Ощутимый

Ощутимым называют электрический ток, который при прохождении через организм вызывает ощутимое раздражение. Минимальная величина, которую начинает ощущать человек при переменном токе с частотой 50 Гц, составляет 0,6-1,5 мА.

Неотпускающий

Неотпускающим считают ток, при котором непреодолимые судорожные сокращения мышц руки, ноги или других частей тела не позволяют пострадавшему самостоятельно оторваться от токоведущих частей (10,0-15,0 мА).

Фибрилляционный ток

Фибрилляционный — ток, вызывающий при прохождении через организм фибрилляцию сердца — быстрые хаотические и разновременные сокращения волокон сердечной мышцы, приводящие к его остановке (90,0-100,0 мА). Через несколько секунд происходит остановка дыхания. Чаще всего смертельные исходы наступают от напряжения 220 В и ниже. Именно низкое напряжение заставляет беспорядочно сокращаться сердечные волокна и приводит к моментальному сбою в работе желудочков сердца.

Безопасный ток

Допустимым следует считать ток, при котором человек может самостоятельно освободиться от электрической цепи. Его величина зависит от скорости прохождения тока через тело человека: при длительности действия более 10 с — 2 мА, а при 120 с и менее — 6 мА.

Безопасным напряжением считают 36 В (для светильников местного стационарного освещения, переносных светильников и т. д.) и 12 В (для переносных светильников при работе внутри металлических резервуаров, котлов). Но при определенных ситуациях и такие напряжения могут представлять опасность.

Безопасные уровни напряжения получают из осветительной сети, используя для этого понижающие трансформаторы. Распространить применение безопасного напряжения на все электрические устройства невозможно.

В производственных процессах используются два рода тока — постоянный и переменный. Они оказывают различное воздействие на организм при напряжениях до 500 В. Опасность поражения постоянным током меньше, чем переменным. Наибольшую опасность представляет ток частотой 50 Гц, которая является стандартной для отечественных электрических сетей.

• человек обеими руками дотрагивается до токоведущих проводов (частей оборудования), в этом случае возникает направление движения тока от одной руки к другой, т. е. “рука-рука”, эта петля встречается чаще всего;
• при касании одной рукой к источнику путь тока замыкается через обе ноги на землю “рука-ноги”;
• при пробое изоляции токоведущих частей оборудования на корпус под напряжением оказываются руки работающего, вместе с тем стекание тока с корпуса оборудования на землю приводит к тому, что и ноги оказываются под напряжением, но с другим потенциалом, так возникает путь тока “руки-ноги”;
• при стекании тока на землю от неисправного оборудования земля поблизости получает изменяющийся потенциал напряжения, и человек, наступивший обеими ногами на такую землю, оказывается под разностью потенциалов, т. е. каждая из этих ног получает разный потенциал напряжения, в результате возникает шаговое напряжение и электрическая цепь “нога-нога”, которая случается реже всего и считается наименее опасной;
• прикосновение головой к токоведущим частям может вызвать в зависимости от характера выполняемой работы путь тока на руки или на ноги — “голова-руки”, “голова-ноги”.

Все варианты различаются степенью опасности. Наиболее опасными являются варианты “голова-руки”, “голова-ноги”, “руки-ноги” (петля полная). Это объясняется тем, что в зону поражения попадают жизненно важные системы организма — головной мозг, сердце.

Продолжительность воздействия тока влияет на конечный исход поражения. Чем дольше воздействуeт электрический ток на организм, тем тяжелее последствия.

Условия внешней среды , окружающей человека в ходе производственной деятельности, могут повысить опасность поражения электрическим током. Увеличивают опасность поражения током повышенная температура и влажность, металлический или другой токопроводящий пол.

По степени опасности поражения человека током все помещения делятся на три класса: без повышенной опасности, с повышенной опасностью, особо опасные.

Защита от воздействия электрического тока

Для обеспечения электробезопасности необходимо точное соблюдение правил технической эксплуатации электроустановок и проведение мероприятий по защите от электротравматизма.

ГОСТ 12.1.038-82 устанавливает предельно допустимые напряжения и токи, протекающие через тело человека при нормальном (неаварийном) режиме работы электроустановок производственного и бытового назначения постоянного и переменного тока частотой 50 и 400 Гц. Для переменного тока 50 Гц допустимое значение напряжения прикосновения составляет 2 В, а силы тока — 0,3 мА, для тока частотой 400 Гц — соответственно 2 В и 0,4 мА; для постоянного тока — 8В и 1,0 мА (эти данные приведены для продолжительности воздействия не более 10 мин в сутки).

• применение безопасного напряжения;
• контроль изоляции электрических проводов;
• исключение случайного прикосновения к токоведущим частям;
• устройство защитного заземления и зануления;
• использование средств индивидуальной защиты;
• соблюдение организационных мер обеспечения электробезопасности.

Одним из аспектов может быть применение безопасного напряжения — 12 и 36 В. Для его получения используют понижающие трансформаторы, которые включают в стандартную сеть с напряжением 220 или 380 В.

Для защиты от случайного прикосновения человека к токоведущим частям электроустановок используют ограждения в виде переносных щитов, стенок, экранов.

Защитное заземление — это преднамеренное электрическое соединение с землей или ее эквивалентом (металлоконструкция зданий и др.) металлических нетоковедущих частей, которые могут оказаться под напряжением. Цель защитного заземления — устранение опасности поражения человека электрическим током в случае прикосновения его к металлическому корпусу электрооборудования, который в результате нарушения изоляции оказался под напряжением.

Зануление — преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением. Нулевой защитный проводник — это проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой обмотки источника тока или его эквивалентом.

Защитное отключение — это система защиты, обеспечивающая безопасность путем быстрого автоматического отключения электроустановки при возникновении в ней опасности поражения током. Продолжительность срабатывания защитного отключения составляет 0,1- 0,2 с. Данный способ защиты используют как единственную защиту или в сочетании с защитным заземлением и занулением.

Применение малых напряжений. К малым относят напряжение до 42В, его применяют при работе с переносными электроинструментами, использовании переносных светильников.

Контроль изоляции . Изоляция проводов со временем теряет свои диэлектрические свойства. Поэтому необходимо периодически проводить контроль сопротивления изоляции проводов с целью обеспечения их электробезопасности.

Средства индивидуальной защиты — подразделяются на изолирующие, вспомогательные, ограждающие. Изолирующие защитные средства обеспечивают электрическую изоляцию от токоведущих частей и земли. Они подразделяются на основные и дополнительные. К основным изолирующим средствам в электроустановках до 1000 В относят диэлектрические перчатки, инструмент с изолированными ручками. К дополнительным средствам — диэлектрические галоши, коврики, диэлектрические подставки.

Электрический ток в цепи всегда проявляется каким-нибудь своим действием. Это может быть как работа в определенной нагрузке, так и сопутствующее действие тока. Таким образом, по действию тока можно судить о его наличии или отсутствии в данной цепи: если нагрузка работает - ток есть. Если типичное сопутствующее току явление наблюдается - ток в цепи есть, и т. д.

Вообще, электрический ток способен вызывать различные действия: тепловое, химическое, магнитное (электромагнитное), световое или механическое, причем разного рода действия тока зачастую проявляются одновременно. Об этих явлениях и действиях тока и пойдет речь в данной статье.

Тепловое действие электрического тока

При прохождении постоянного или переменного электрического тока по проводнику, проводник нагревается. Такими нагревающимися проводниками в разных условиях и приложениях могут выступать: металлы, электролиты, плазма, расплавы металлов, полупроводники, полуметаллы.

В простейшем случае, если, скажем, через нихромовую проволоку пропустить электрический ток, то она нагреется. Данное явление используется в нагревательных приборах: в электрочайниках, в кипятильниках, в обогревателях, электроплитках и т. д. В электродуговой сварке температура электрической дуги вообще доходит до 7000°С, и металл легко плавится, - это тоже тепловое действие тока.

Выделяемое на участке цепи количество теплоты зависит от приложенного к этому участку напряжения, значения протекающего тока и от времени его протекания ().

Преобразовав закон Ома для участка цепи, можно для вычисления количества теплоты использовать либо напряжение, либо силу тока, но тогда обязательно необходимо знать и сопротивление цепи, ведь именно оно ограничивает ток, и вызывает, по сути, нагрев. Или, зная ток и напряжение в цепи, можно так же легко найти количество выделяемой теплоты.

Химическое действие электрического тока

Электролиты, содержащие ионы, под действием постоянного электрического тока - это и есть химическое действие тока. К положительному электроду (аноду) в процессе электролиза притягиваются отрицательные ионы (анионы), а к отрицательному электроду (катоду) - положительные ионы (катионы). То есть вещества, содержащиеся в электролите, в процессе электролиза выделяются на электродах источника тока.

Например, в раствор определенной кислоты, щелочи или соли погружают пару электродов, и при пропускании электрического тока по цепи на одном электроде создается положительный заряд, на другом - отрицательный. Ионы содержащиеся в растворе начинают откладываться на электроде с противоположным зарядом.

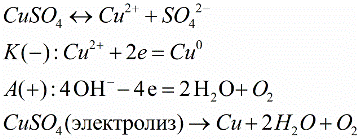

Скажем, при электролизе медного купороса (CuSO4), катионы меди Cu2+ с положительным зарядом движутся к отрицательно заряженному катоду, где они получают недостающий заряд, и становятся нейтральными атомами меди, оседая на поверхности электрода. Гидроксильная группа -OH отдаст электроны на аноде, и в результате выделится кислород. Положительно заряженные катионы водорода H+ и отрицательно заряженные анионы SO42- останутся в растворе.

Химическое действие электрического тока используется в промышленности, например, для разложения воды на составляющие ее части (водород и кислород). Также электролиз позволяет получать некоторые металлы в чистом виде. С помощью электролиза покрывают тонким слоем определенного металла (никеля, хрома) поверхности - это и т.д.

В 1832 году Майкл Фарадей установил, что масса m вещества, выделившегося на электроде, прямо пропорциональна электрическому заряду q, прошедшему через электролит. Если через электролит пропускается в течение времени t постоянный ток I, то справедлив первый закон электролиза Фарадея:

Здесь коэффициент пропорциональности k называется электрохимическим эквивалентом вещества. Он численно равен массе вещества, выделившегося при прохождении через электролит единичного электрического заряда, и зависит от химической природы вещества.

При наличии электрического тока в любом проводнике (в твердом, жидком или газообразном) наблюдается магнитное поле вокруг проводника, то есть проводник с током приобретает магнитные свойства.

Так, если к проводнику, по которому течет ток, поднести магнит, например в виде магнитной стрелки компаса, то стрелка повернется перпендикулярно проводнику, а если намотать проводник на железный сердечник, и пропустить по проводнику постоянный ток, то сердечник станет электромагнитом.

В 1820 году Эрстед открыл магнитное действие тока на магнитную стрелку, а Ампер установил количественные закономерности магнитного взаимодействия проводников с током.

Магнитное поле всегда порождается током, то есть движущимися электрическими зарядами, в частности - заряженными частицами (электронами, ионами). Противоположно направленные токи взаимно отталкиваются, однонаправленные токи взаимно притягиваются.

Такое механическое взаимодействие происходит благодаря взаимодействию магнитных полей токов, то есть это, в первую очередь, - магнитное взаимодействие, а уж потом - механическое. Таким образом, магнитное взаимодействие токов первично.

В 1831 году, Фарадей установил, что изменяющееся магнитное поле от одного контура порождает ток в другом контуре: генерируемая ЭДС пропорциональна скорости изменения магнитного потока. Логично, что именно магнитное действие токов используется по сей день и во всех трансформаторах, а не только в электромагнитах (например, в промышленных).

В простейшем виде световое действие электрического тока можно наблюдать в лампе накаливания, спираль которой разогревается проходящим через нее током до белого каления и излучает свет.

Для лампы накаливания на световую энергию приходится около 5% от подведенной электроэнергии, остальные 95% которой преобразуется в тепло.

Люминесцентные лампы более эффективно преобразуют энергию тока в свет - до 20% электроэнергии преобразуется в видимый свет благодаря люминофору, принимающему от электрического разряда в парах ртути или в инертном газе типа неона.

Более эффективно световое действие электрического тока реализуется в светодиодах. При пропускании электрического тока через p-n переход в прямом направлении, носители заряда - электроны и дырки - рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Лучшие излучатели света относятся к прямозонным полупроводникам (то есть к таким, в которых разрешены прямые оптические переходы зона-зона), например GaAs, InP, ZnSe или CdTe. Варьируя состав полупроводников, можно создавать светодиоды для всевозможных длин волн от ультрафиолета (GaN) до среднего инфракрасного диапазона (PbS). КПД светодиода как источника света доходит в среднем до 50%.

Как было отмечено выше, каждый проводник, по которому течет электрический ток, образует вокруг себя . Магнитные действия превращаются в движение, например, в электродвигателях, в магнитных подъемных устройствах, в магнитных вентилях, в реле и т. д.

Механическое действие одного тока на другой описывает закон Ампера. Впервые этот закон был установлен Андре Мари Ампером в 1820 для постоянного тока. Из следует, что параллельные проводники с электрическими токами, текущими в одном направлении, притягиваются, а в противоположных - отталкиваются.

Законом Ампера называется также закон, определяющий силу, с которой магнитное поле действует на малый отрезок проводника с током. Сила, с которой магнитное поле действует на элемент проводника с током, находящегося в магнитном поле, прямо пропорциональна току в проводнике и векторному произведению элемента длины проводника на магнитную индукцию.

На этом принципе основана , где ротор играет роль рамки с током, ориентирующейся во внешнем магнитном поле статора вращающим моментом M.

Действия электрического тока - это те явления, которые вызывает электрический ток.
По этим явлениям можно судить есть или нет электрический ток в цепи.

Тепловое действие тока.

Электрический ток вызывает разогревание металлических проводников вплоть до свечения.

Химическое действие тока.

При прохождении электрического тока через электролит возможно выделение веществ, содержащихся в растворе, на электродах.
- наблюдается в жидких проводниках.

Магнитное действие тока.

Проводник с током приобретает магнитные свойства.
- наблюдается при наличии электрического тока в любых проводниках (твердых, жидких, газообразных).

А СМОЖЕШЬ ЛИ ТЫ СООБРАЗИТЬ

Открытие физика Араго в 1820 г. заключалось в следующем: когда тонкая медная проволока, соединенная с источником тока, погружалась в железные опилки, то они приставали к ней.
Объясните это явление.
В коробке перемешаны медные винты и железные шурупы.
Каким образом можно быстро рассортировать их, имея аккумулятор, достаточно длинный медный изолированный провод и железный стержень?

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ОРГАНИЗМ ЧЕЛОВЕКА.

Физиологическое действие тока на ранней стадии развития науки об электричестве было единственным, о котором было известно ученым, и было основано на собственных ощущениях экспериментаторов.

Одним из первых, кто ощутил на себе действие тока, был голландский физик П.Мушенбрук, живший в 18 веке. Получив удар током он заявил, что "не согласился бы подвергнуться ещё раз такому испытанию даже за королевский трон Франции."

отрицательное действие:

Электрический ток вызывает изменения в нервной системе, выражающиеся в ее раздражении или параличе. При воздействии электрического тока возникают судорожные спазмы мышц.
Принято говорить, что электрический ток человека "держит": пострадавший не в состоянии
выпустить из рук предмет - источник электричества
___

При поражении достаточно сильным электрическим током происходит судорожный спазм диафрагмы - главной дыхательной мышцы в организме - и сердца.
Это вызывает моментальную остановку дыхания и сердечной деятельности. Действие электрического тока на мозг вызывает потерю сознания. Соприкасаясь с телом человека, электрический ток оказывает также тепловое действие, причем в месте контакта возникают ожоги III степени.
___

Постоянный ток менее опасен, чем переменный в электросети, который даже под напряжением 220В может вызвать очень тяжелое поражение организма. Действие электрического тока на человека усиливается при наличии промокшей обуви, мокрых рук, которым свойственна повышенная электропроводность.
___

При поражении молнией на теле пострадавшего возникает древовидный рисунок синюшного цвета. Принято говорить, что молния оставила свое изображение.
В действительности при поражении молнией происходит паралич подкожных сосудов.

положительное действие:

Электрошок - электрическое раздражение мозга, с помощью которого лечат некоторые психические заболевания.
Дефибрилляторы - электрические медицинские приборы, используемые при восстановлении нарушений ритма сердечной деятельности посредством воздействия на организм кратковременными высоковольтными электрическими разрядами.
Гальванизация - пропускание через организм слабого постоянного тока, оказывающего болеутоляющий эффект и улучшающий кровообращение.

Работая с электроприборами, будь осторожен!

Любознательным

По ковру ходить опасно!

Иногда вас может «ударить током», если вы просто пройдетесь по ковру или поерзаете на сиденьи автомобиля. Очевидно, при этом каким-то образом накапливается заряд. Можете ли вы более подробно объяснить, что именно происходит? Почему, например, вас «бьет током», когда вы идете по ковру, но ничего не случается, если вы стоите на нем? Почему эти эффекты зависят от времени года?

Оказывается...
Когда два материала (скажем, подошвы туфель и ковер) соприкасаются, электроны из одного из них туннелируют через поверхностный энергетический барьер в другой. Поскольку ни тот, ни другой из этих материалов не является хорошим проводником, электроны могут переходить с одной поверхности на другую лишь в тех точках, где материалы плотно соприкасаются. Таким образом, чем больше поверхность контакта между материалами, тем больше будет переходить электронов. При трении одной поверхности о другую площадь контакта значительно возрастает, благодаря чему достигается переход большого числа электронов. Материал, который теряет электроны, заряжается положительно, материал, который принимает их, заряжается отрицательно. Если воздух влажный, избыточный заряд быстро переходит с материала на взвешенные в воздухе капельки воды. Уменьшению заряда могут способствовать также частицы дыма. Если же такого разряда не происходит, то при обычном контакте двух материалов может возникнуть весьма значительная разность потенциалов.
Если, например, перед тем как выйти из машины, вы поерзаете на сиденье, то потенциал вашего тела может оказаться на 15 кВ выше потенциала земли.

Мы подробно рассмотрели свойства электростатического поля, порождаемого неподвижными электрическими зарядами. При движении электрических зарядов возникает целый ряд новых физических явлений, к изучению которых мы приступаем.

В настоящее время широко известно, что электрические заряды имеют дискретную структуру, то есть носителями зарядов являются элементарные частицы – электроны, протоны и т.д. Однако в большинстве практически значимых случаев эта дискретность зарядов не проявляется, поэтому модель сплошной электрически заряженной среды хорошо описывает явления, связанные с движением заряженных частиц, то есть с электрическим током.

Электрическим током называется направленное движение заряженных частиц .

С использованием электрического тока вы хорошо знакомы, так как электрический ток чрезвычайно широко используется в нашей жизни. Не секрет, что наша нынешняя цивилизация в основном базируется на производстве и использовании электрической энергии. Электрическую энергию достаточно просто производить, предавать на большие расстояния, преобразовывать в другие требуемые формы.

Кратко остановимся на возможных проявлениях действия электрического тока.

Тепловое действие электрического тока проявляется практически во всех случаях протекания тока. Благодаря наличию электрического сопротивления при протекании тока выделяется теплота, количество которой определяется законом Джоуля-Ленца, с которым вы должны быть знакомы. В некоторых случаях выделяемая теплота полезна (в разнообразных электронагревательных приборах), часто выделение теплоты приводит к бесполезным потерям энергии при передаче электроэнергии.

Магнитное действие тока проявляется в создании магнитного поля, приводящего к появлению взаимодействия между электрическими токами и движущимися заряженными частицами.

Механическое действие тока используется в разнообразных электродвигателях, преобразующих энергию электрического тока в механическую энергию.

Химическое действие проявляется в том, что протекающий электрический ток, может инициировать различные химические реакции. Так, например, процесс производства алюминия и ряда других металлов основан на явлении электролиза – реакции разложения расплавов оксидов металлов под действием электрического тока.

Световое действие электрического тока проявляется в появлении светового излучения при прохождении электрического тока. В некоторых случаях свечение является следствие теплового разогрева (например, в лампочках накаливания), в других движущиеся заряженные частицы непосредственно вызывают появление светового излучения.

В самом названии явления (электрический ток) слышны отголоски старых физических воззрений, когда все электрические свойства приписывались гипотетическое электрической жидкости, заполняющей все тела. Поэтому при описании движения заряженных частиц используется терминология аналогичная используемой при описании движения обычных жидкостей. Указанная аналогия простирается дальше простого совпадения терминов, многие законы движения «электрической жидкости аналогичны законам движения обычных жидкостей, а частично знакомые вам законы постоянного электрического тока по проводам аналогичны законам движения жидкости по трубам. Поэтому настоятельно рекомендуем вам повторить раздел, в котором описаны эти явления – гидродинамику.
