Использование погружного насоса для воды – что нужно знать. Как правильно выбрать погружной насос для дома и для дачи. Установка колодезного насоса

Жизнь на даче всегда сопряжена с использованием насосов. Если нужно доставить воду из колодца или скважины в дом, если необходимо полить огород, откачать воду из бассейна, затопленного подвала или взять воду из открытого озера, везде пригождается насос. В зависимости от условий используют либо поверхностные, либо погружные насосы. В данной статье речь пойдет о последней категории. Насос водяной погружной применяется для подачи чистой воды без примесей из глубоких скважин и колодцев, а также для откачивания грязной воды или канализационных стоков. Такие насосы эксплуатируются в погруженном в воду состоянии, способны подавать воду на большую высоту и отличаются конструкцией в зависимости от задач, для выполнения которых предназначены. Для дачного хозяйства пригодятся сразу несколько видов погружных насосов. Поэтому чтобы не ошибиться с выбором, мы подробней остановимся на специфике каждого вида насоса и сфере, в которой его можно применить и почему.

Виды погружных насосов

Погружные насосы разделяются на разные категории и виды согласно разным параметрам.

Условно все погружные насосы можно разделить на две категории: насосы для чистой воды (без примесей) и насосы для грязной воды . Они различаются конструктивно. Насосы, рассчитанные на перекачивание чистой воды, не способны пропускать мусор и загрязнения размером больше 10 мм. К тому же, детали самого насоса быстро изнашиваются и выходят из строя под разрушительным влиянием песка и другого мусора. Насосы, рассчитанные на перекачивание грязной воды или даже канализационных стоков, также можно разделить на два вида: с измельчителем и без измельчителя. Обычный дренажный насос, например, свободно пропускает песок, ил и другой мелкий мусор. А вот фекальный насос для канализационных стоков оснащен специальным измельчителем, который перерабатывает мусор.

Также бытовые водяные насосы погружные по принципу работы бывают вибрационные , центробежные , вихревые и шнековые .

По назначению погружные насосы разделяются на :

Насосы для колодца;
Насосы для скважины;
Дренажные насосы;
Фекальные насосы;
Насосы для аквариумов, мини-фонтанов и других маленьких объектов.

Когда мы заняты поисками подходящего насоса, мы знаем, для каких целей он нам нужен и что мы от него хотим. Поэтому давайте подробнее разберемся, что собой представляет каждый из видов погружных насосов.

Погружные водяные насосы для скважин

Подача воды из скважины может осуществляться как поверхностным, там и погружным насосом. Если скважина имеет большую глубину, то используются погружные насосы. Они имеют вытянутую форму цилиндра небольшого диаметра, что позволяет опустить насос в скважину диаметром от 90 до 250 мм. Насосы для скважин имеют различные характеристики: глубину погружения, напор, мощность, производительность и др.

Скважинные насосы еще называют глубинными, так как работают на большой глубине - до 50 м. Такие агрегаты используются для обеспечения водоснабжения на даче, подачи воды в дом, баню или для полива садового участка, грядок, наполнения бассейна, емкости и других нужд.

Обычно скважинные насосы являются центробежными агрегатами. Отверстие для забора воды находится снизу. Внутри корпуса располагаются рабочее колесо, диски с лопастями, изогнутыми против движения колеса, и двигатель, соединенный с рабочим колесом с помощью вала. Вода засасывается в насос центробежной силой, которая возникает в результате вращения рабочего колеса. В середине образуется пониженное давление, а на периферии (ближе к стенкам дисков) - повышенное. Под действием разницы давлений вода перекачивается снаружи в центр, а затем вверх - к выходному отверстию, ведущему в трубопровод.

Эксплуатировать центробежный погружной насос необходимо обязательно погруженным в воду, это является его термозащитой на случай перепадов напряжения, «сухого хода» и другой аварийной ситуации. Если не проконтролировать это, двигатель может перегреться. Поэтому погружные насосы снабжают поплавками, сигнализирующими о том, что уровень воды опустился до критической отметки.

В ассортименте погружных насосов для скважин имеются модели насосов с плавающими рабочими колесами, что позволяет качать грязную воду с содержанием песка до 180 г/м3. Есть также модели, в которых корпус двигателя и вся гидравлическая часть выполнены из нержавеющей стали. Такие насосы не боятся песка, устойчивы к негативному влиянию абразивных частиц и обладают прекрасными эксплуатационными характеристиками.

Самыми надежными погружными насосами для скважин считаются агрегаты таких производителей: Wilo (Германия), Grundfos (Дания), Pedrollo (Италия), ZDS (Италия). Более дешевые насосы предлагают Aquario (Италия), Sprut (Китай), Aquatica (Китай). Достаточно качественные долговечные модели может предоставить Водолей (Украина), Водомет (Россия) и Днипро-М (Украина).

Например, погружной центробежный насос PEDROLLO 4SR1m/13 можно установить в скважину диаметром более 100 мм, его необходимо погрузить в воду минимум на 0,5 м. Агрегат способен нагнетать воду на высоту 77 м, обладает производительностью 1800 л/час и стоит 270 - 300 у.е. Корпус и гидравлика полностью выполнены из нержавеющей стали.

А вот насосы украинской компании Водолей обладают большой производительностью, но различаются по высоте нагнетания. Например, модель Водолей БЦПЭ-0,5-16У способна нагнетать воду всего на 27 м, зато объемом 3600 л/час, минимальный диаметр скважины 110 мм, стоит 140 у.е. А вот модель погружного насоса Водолей БЦПЭ-1,2-50У нагнетает воду на 70 м объемом 9400 л/час и стоит 250 у.е. На данный момент нареканий на качество продукции компании Водолей нет.

для дачи используют тогда, когда необходимо создать большой напор при маленькой подаче жидкости. Рабочее колесо в вихревом насосе оснащено лопатками в радиальном и наклонном положении. Рабочее колесо вращается в цилиндрическом корпусе, где между ним и стенками корпуса небольшой зазор. Вода засасывается в канал и выбрасывается по нему к выходному отверстию. По сравнению с центробежными вихревые насосы создают давление в 3 - 7 раз больше, хотя размеры и частота вращения колеса одинаковы. Конструкция такого насоса проще и дешевле, но перекачивать жидкости с абразивными веществами, например, песком он не может - быстро выходит из строя. Например, насос Euroaqua 4SKm 100 обойдется всего в 100 у.е., его максимальный напор 52 м, производительность 50 л/мин, но использовать его можно только для перекачки чистой воды.

Используются тогда, когда перекачиваемая вода содержит большое количество примесей, крупных абразивных частиц. Например, китайский насос Sprut 4S QGD 1.2-50-0.37 можно устанавливать в скважину более 100 мм, он качает воду на высоту 93 м объемом 33 л/мин и стоит всего 100 у.е. Шнек в этом насосе изготовлен из нержавеющей стали, корпус, вал насоса и вал двигателя тоже, а механическое уплотнение выполнено из графитокерамики. Но не стоит думать, что все китайские насосы такие дешевые. Погружной насос Sprut QGDa 1,5-120-1.1 обладает производительностью 30 л/мин, но способен качать воду на высоту 170 м, поэтому стоит 270 - 300 у.е.

При выборе погружного насоса для скважины необходимо учесть, что диаметр насоса должен быть на 10 - 12 мм меньше диаметра обсадной трубы, иначе может произойти заклинивание насоса.

Подача воды для водоснабжения дачи из колодца с помощью погружного насоса производится в тех случаях, когда вода находится глубоко, и поверхностный насос просто не в состоянии ее откачать, или сам колодец находится на большом удалении от дома.

Погружные насосы для колодца должны находиться в воде на глубине не менее 1 м. Нельзя эксплуатировать такой насос при падении уровня воды, так как агрегат может перегреться. Дело в том, что охлаждение двигателя производится перекачиваемой водой и тем, что корпус насоса постоянно находится в воде.

Для водоснабжения из колодца можно использовать такие же насосы, что и для скважин (центробежные, вихревые и шнековые), а также вибрационные насосы.

кардинально отличаются от центробежных, в них нет вращающихся деталей, лопастей и других элементов, которые необходимо смазывать и которые могут перегреваться от трения. Внутри корпуса вибрационного насоса находится сердечник с обмоткой (вибратор), который создает электромагнитное поле. Как только образовалось электромагнитное поле, оно притягивает к себе шток с поршнем. Когда данное поле пропадает, шток с поршнем возвращается в исходное положение. По сути, эти движения являются вибрациями, поэтому и название у насосов такое - вибрационные. Таких движений поршня и штока происходит 100 за 1 секунду. Под действием разности давлений вода засасывается во всасывающую камеру, а затем перемещается в нагнетательную камеру и далее - к трубопроводу.

Яркими примерами вибрационных насосов являются агрегаты «Малыш », «Ручеек », «Водолей », «Дачник » и другие. Они стоят очень дешево - до 40 у.е. и достаточно долговечны и надежны. Единственным недостатком вибрационных погружных насосов является то, что под действием вибраций со дна колодца поднимается песок, ил и другой мусор и засасывается в насос. Поэтому их необходимо располагать так, чтобы он входного отверстия до дна колодца оставалось не менее 1 м воды.

Бытовой погружной водяной насос можно устанавливать в колодец двумя способами: первый - подвесить его на стальном оцинкованном тросе на определенной высоте (для этого на корпусе насоса есть специальные ушки), второй - закрепить стационарно на определенной высоте, изготовив для этого каркас наподобие кронштейна. Второй способ опасен тем, что в случае поломки насоса его не получится достать из колодца, не осушив его. Для осушения колодца можно использовать дополнительный - дренажный насос.

Также погружные насосы для колодцев снабжают поплавком, который сигнализирует о критическом уровне воды.

Производят насосы для колодцев такие компании: WILO (серия TW5/TW5-SE), LOWARA (серия Scuba), CALPEDA (серия MXS), OFT (Италия, серия Trend), NOCCHI (серия Pratika), «ДЖИЛЕКС» (серия «Водомет»), EBARA (серия Idrogo) и KERSELF (Италия, серия Omega 12).

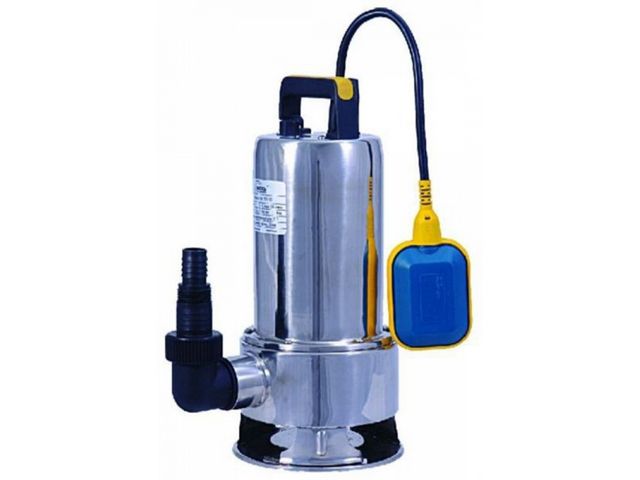

Дренажные насосы используются для откачивания грязной воды из различных объектов: затопленных помещений, подвалов, траншей, котлованов, стоящихся колодцев. Также они подойдут для осушения бассейна, большой бочки или емкости. Качать воду из открытого водного источника (копанки, озера, реки, водоема) - также можно. Таким образом, можно поливать огород или сад, опустив дренажник в ближайший водоем или копанку.

Основное отличие дренажных насосов от обычных погружных насосов состоит в том, что категория дренажных насосов рассчитана на перекачивание грязной жидкости, в которой может быть песок, ил, длинноволокнистые включения и другой мусор. Для этого корпус и гидравлическая часть такого насоса выполнены из прочных устойчивых к деформациям материалов.

Чтобы правильно выбрать дренажный насос, необходимо проанализировать, для каких конкретно нужд он пригодится и какова степень загрязнения воды, которую им придется откачивать.

Насос с многоканальным рабочим колесом считается самым «нежным» и может перекачивать воду с включениями размером не более 10 мм. Более грязную воду такой насос качать может очень непродолжительное время - быстро выходит из строя. Такой насос можно использовать для откачивания дождевой воды из емкости или затопленного помещения, для осушения бассейна, полива огорода из открытого источника.
Насос с одноканальным рабочим колесом способен перекачивать более грязную воду с механическими включениями, иногда даже с фекальными массами.
Насос с открытым рабочим колесом способен перекачивать воду с механическими включениями размером более 50 - 70 мм. Это могут быть опавшие листья, песок, ил, бытовой мусор. Таким насосом смело можно откачивать воду из траншеи и котлована, где в воде огромное количество глинистых включений.

Все дренажные погружные насосы можно использовать как в погруженном в воду состоянии, так и «сухим» методом. Например, для полного удаления воды из затопленного помещения насос ставится на пол и работает, пока не осушит пол полностью. Для защиты от «сухого» хода в таких насосах есть специальная термозащита.

Дренажные насосы отличаются производительностью, напором (высотой подачи) и размером частиц, которые могут пропускать через себя. Также имеет значение, из какого материала выполнен корпус и детали насоса, если его придется эксплуатировать в довольно агрессивной среде. Обратите внимание на ограничение температуры перекачиваемой воды.

Популярные производители дренажных насосов: AL-KO (серии SUB, Drain, Twin, SPV (корпус из нержавеющей стали)), Aquatica , Grundfos , PEDROLLO , Днипро-М , Metabo , ULTROPump , ZENIT , SPRUT и другие. Самые дешевые модели можно найти среди продукции Днипро-М и Aquatica - 40 - 50 у.е. На погружные дренажные насосы PEDROLLO цены начинаются с 225 - 250 у.е., хотя специалисты утверждают, что эти агрегаты надежны и долговечны не в пример китайским изделиям.

Фекальные насосы используются для откачивания или перекачивания сточных и канализационных вод с большим включением механических частиц. Чаще всего их устанавливают в сборном колодце или канализационной насосной станции, где они измельчают мусор и перекачивают стоки в септик, который является автономной канализацией на даче.

Основное отличие погружного фекального насоса от дренажного - наличие измельчителя , который способен «перемолоть» не только длинноволокнистые фекальные включения, но и полотенца, перчатки, средства гигиены, средства контрацепции и другое. Измельчитель и корпус фекального насоса изготавливаются из таких металлов, как нержавеющая сталь или чугун, так как они должны быть устойчивыми к агрессивным воздействиям сточных вод. Размер посторонних включений практически не имеет значения, главное - чтобы это не были камни и другие твердые предметы.

Фекальный погружной насос на даче - незаменимая вещь, если обустроена автономная канализация. Такой насос опускается прямо в сборный колодец и работает в погруженном состоянии. Насос подвешивают на стальной оцинкованный трос и снабжают поплавками, сигнализирующими о том, что необходимо откачивать стоки или прекратить работу.

Важно! Погружными фекальными насосами можно перекачивать не только грязные канализационные стоки с мусором, но и чистую воду из емкости, бассейна, озера или бочки. В этом есть некая универсальность. Главное, чтобы он был чистым перед началом использования в чистой воде.

Производят фекальные насосы такие компании: Aquatica , Grundfos , PEDROLLO , SPRUT , Днипро-М , ZENIT и ДЕЛЬФИН . Самыми дорогими и надежными считаются модели Pedrollo ZXm 1A/40 , PEDROLLO MCM 10/50 и Wilo . Самые дешевые фекальные насосы производит Днипро-М (Украина) - 60 - 70 у.е., а самые дорогие HOMA и PEDROLLO - от 350 до 1000 у.е.

Погружные водяные насосы на 12 вольт

Отдельной категорией необходимо выделить маленькие погружные насосы, которые можно запитывать от аккумуляторов автомобиля, яхты или катера, а также от электростанции на солнечных коллекторах.

Погружной водяной насос 12 Вольт требует низкого напряжения - 12 В и не обладает большой производительностью, но это от него и не требуется. Подобные насосы используются в качестве яхтного насоса - откачать воду из лодки, катера или затопленного объекта. А также в аквариумах и декоративных фонтанах. Некоторые модели оснащены грязевым фильтром, что позволяет перекачивать воду, в которой находится небольшое количество посторонних включений.

Например, погружной насос для воды Propump 2000GPH обладает большой производительностью 7570 л/час, но небольшим напором - всего 3 м, корпус изготовлен из прочного термопластика, валы двигателя и насоса - из нержавеющей стали, грязевой фильтр легко вынимается и чистится. Такой насос обойдется всего в 70 - 80 у.е.

Погружной насос Kerry m1280-10 (Китай) подает воду на 10 м, обладает производительностью 45 л/мин и требует постоянного тока напряжением 12 В. Модель предназначена для работы от солнечных батарей.

На данный момент погружные насосы на 12 Вольт встречаются на нашем рынке довольно редко, в основном их импортируют из Китая под заказ.

Как выбрать погружной водяной насос для дачи

В качестве примера рассмотрим, как подобрать погружной насос для скважины, так как подобные насосы не берутся «на вырост», они должны точно соответствовать эксплуатационным условиям, в которых придется работать.

Первое - дебет скважины . Производительность насоса не должна превышать дебет скважины. К тому же, нельзя допускать, чтобы насос работал «в сухую», иначе внутрь попадет ил.

Второе - электропитание . Необходимо обеспечить питание 220 В от щитка с УЗО. Оптимальный вариант, если электрокабель насоса будет достаточно длинным, чтобы дотянуть его до щитка.

Третье - диаметр обсадной трубы . Диаметр насоса должен быть на 10 - 12 мм меньше внутреннего диаметра обсадной трубы.

Четвертое - уровень воды в скважине должен покрывать насос полностью.

Пятое - глубина скважины , статический и динамический уровень. Статический уровень - уровень отстоявшейся воды, когда не производится откачка. Динамический уровень - уровень воды, когда происходит откачка.

Итак, пример расчета и подбора погружного насоса для скважины.

Параметры скважины :

Глубина - 40 м.
Диаметр обсадной трубы (внутренний) - 120 мм.
Дебет - 3 м3/час.
Статический (зеркало) уровень воды - 18 м, динамический уровень - 25 м.
Удаленность объекта (скважины) от дома - 10 м.

Определяем напор насоса :

Складываем все вертикальные отрезки трубопровода (не только трубопровод скважины, но и перепад высот до потребителей в доме или места расположения гидроаккумулятора). Из расчета, что 1 м напора насоса равен 1 м вертикального трубопровода.
Складываем все горизонтальные отрезки трубопровода. 1 м напора насоса = 5 - 10 м горизонтального трубопровода. При расчетах примем, что 1 м напора = 5 м трубы.
Запас напора 30 м - необходим для работы гидроаккумулятора.
Устанавливаем насос на 10 м статического уровня, т.е. на глубине 28 м.

Считаем: 30 + 10/5 + 28 = 60 м.

Итак, напор насоса должен быть минимум 60 м .

Определяем производительность насоса:

Суммируем расход воды всех потребителей в доме, которые могут эксплуатироваться одновременно. Данные берем из таблицы. Допустим, одновременно будут использоваться стиральная машина, умывальник и ванная. 0,7 + 0,4 + 1,1 = 2,2 м3/час.

Вывод : нам необходим насос с напором (высотой подачи) более 60 м, производительностью больше 2,2 м3/час (но меньше 3 м3/час), диаметром корпуса менее 110 мм.

Нам подойдут такие погружные насосы: ДЕЛЬФИН 4 SKm150 с производительностью 2400 м3/час, напором 99 м, диаметром 102 мм и стоимостью 130 - 140 у.е. и насос PEDROLLO 4SR1.5m/14 производительностью 2700 м3/час, напором 106 м, диаметром 100 мм и стоимостью 430 - 450 у.е.

Какой из них выбрать, зависит от финансовых возможностей владельца и личных предпочтений. Насосы итальянской компании PEDROLLO зарекомендовали себя очень хорошо и пока серьезных нареканий не имеют.

Погружные водяные насосы для других нужд - для колодца, дренажный насос и фекальный выбирать проще, так как нет ограничений по производительности и нет риска испортить скважину. Мощность дренажного и фекального насоса подбирается так, чтобы он смог справиться с поставленной задачей, будет это полив грядок, откачка подвала или канализации.

Погружной насос является одним их главных приспособлений для подачи в дом воды. Оборудование подбирается исходя из потребностей пользователя и параметров источника водоснабжения. Установка погружного насоса может производиться профессионалами и самостоятельно. Как смонтировать оборудование своими силами, расскажет эта статья.

Типы погружных насосов

По назначению все погружные насосы можно разделить на три больших типа:

. Оборудование способно поднимать воду с большой глубины и передавать ее на большие расстояния;

колодезные. Погружные насосы, предназначенные для установки в колодец, отличаются более низкой мощностью, что влияет на выдаваемый устройством напор и производительность. Яркими представителями колодезных насосов являются устройства типа Малыш и Ручеек;

. Используются для откачки загрязненной воды из бассейнов, подвалов, дренажных колодцев.

Установка погружного насоса самостоятельно

Монтаж погружного насоса зависит от типа оборудования в зависимости от места его будущего размещения.

Установка насоса в колодец

Чтобы установить погружной насос в колодец для обеспечения загородного дома питьевой водой, надо:

проложить водопровод, который будет соединять оборудование в колодце с сантехническими изделиями, расположенными внутри строения;

Глубина залегания водопроводных труб должна быть более глубины промерзания почвы в регионе.

подвести к колодцу питающий электрический кабель, с помощью которого будет произведено подключение погружного насоса. Провод можно проложить по поверхности земли в специализированном защитном рукаве или совместно с водопроводными трубами. В последнем случае кабель будет меньше подвержен техническим повреждениям;

на верхнем кольце колодца прикрепить кронштейн для удержания насоса. Если глубина источника водоснабжения более 20 – 30 м, то для удобства извлечения насоса можно сделать специальную металлическую опалубку. Для меньших глубин подойдет простейший кронштейн, к которому насос будет закреплен металлическим тросом;

насос соединяется с водопроводной системой;

Если оборудование не укомплектовано обратным клапаном, предотвращающим прохождение жидкости в обратном направлении, то устройство рекомендуется смонтировать дополнительно.

подключается электроснабжение. Кабель желательно прикрепить к трубам, расположенным внутри колодца изоляционной лентой. Это позволит избежать каких-либо повреждений, способных вывести насос из строя;

подготовленная система опускается в колодец до необходимо уровня и фиксируется на удерживающем устройстве;

Первый запуск насоса следует контролировать. При этом проверяется корректность работы устройства и герметичность всех .

Установка насоса в скважину

Насос в скважину устанавливается по принципу, аналогичному монтажу насоса для колодца:

на первом этапе производится разводка водопроводных труб к скважине и кранам потребления;
производится обвязка насоса. К оборудованию прикрепляется водоотводящий трубопровод и кабель электропитания. Схема подключения погружного насоса должна быть в комплекте с устройством;

все провода и трубы фиксируются изоляционной лентой для исключения повреждений и запутывания;

подготовленная конструкция опускается в скважину до определенного уровня;
насос фиксируется на оголовке.

Оголовок скважины является не только удерживающим устройством для насоса, но и защищает источник водоснабжения от попадания различных предметов, листьев, иного мусора. Оголовок также является связующим звеном между насосом и системой водоснабжения дома.

к оголовку подключается система водоотведения.

Проверяется корректность выполнения работ и введение устройства в эксплуатацию. Если при установке или подключении оборудования возникли проблемы, то можно получить консультацию у профессионалов о том, как подключить погружной насос правильно. Для этого рекомендуется обратиться к изготовителю оборудования.

Подробнее с процессом монтажа насоса в скважину можно познакомиться, посмотрев видео.

Подключение гидроаккумулятора

При желании к насосу можно подключить гидроаккумулятор. Подключение погружного насоса к гидроаккумулятору позволит:

продлить срок службы насоса. В гидроаккумуляторе создается запас воды. При включении сантехнического изделия вода, в первую очередь, расходуется из бака и только при достижении критического уровня жидкости включается насос. Одноразовое включение насоса удовлетворяет потребности пользователей и заново наполняет бак. Таким образом, при использовании гидроаакумулятора снижается периодичность включений насосного оборудования, что приводит к увеличению периода эксплуатации;
уменьшить количество перепадов давления из-за использования нескольких кранов одновременно;
предохранить систему водоснабжения от гидравлических ударов, которые могут случаться при включении насоса.

Схема подключения гидроаккумулятора к погружному насосу представлена на рисунке:

Гидроаккумулятор невозможно установить без реле давления, которое срабатывает при достижении в баке маленького уровня жидкости.

Установить насос в колодец или скважину достаточно просто. Главное — правильно подобрать оборудование и заранее подготовить все дополнительные материалы в виде соединительных фитингов, обратного клапана, дополнительных электропроводов и так далее.

Если загородные владения имеют приусадебный участок, то, скорее всего, он используется либо в сельскохозяйственных, либо в декоративно-цветоводческих целях. И в том, и в другом случае не обойтись без регулярного проведения определенных агротехнических работ. А на первом плане всегда будет стоять орошение – без эффективного полива, особенно в засушливое лето, добиться высокого урожая, красивых цветших клумб или даже просто сочного зеленого газона – вряд ли возможно.

Даже в том случае, когда на участок заведена водопроводная магистраль, использовать воду из нее для полива - отнюдь не лучшее решение. Во-первых, это очень расточительно, а во-вторых – такая вода проходит определенную обработку, в том числе – хлорирование, и не слишком полезна для растений. Для полива же лучше использовать какой-либо естественный источник, но чтобы пользоваться им потребуется специальное оборудование – насос.

Однако, если покупатель отправится в магазин или зайдет в интернет-каталог неподготовленным, то может столкнуться с массой вопросов, которые сделают оптимальный выбор чрезвычайно сложным. Насосное оборудование – очень «многолико» и различается не только по техническим характеристикам, но и по эксплуатационным возможностям. Необходимо заранее учесть немало критериев, чтобы оставить свой выбор на наиболее подходящей к имеющимся условиям модели. Этому и посвящена настоящая публикация – покупаем насос для полива огорода: разновидности, выбор, монтаж, основные правила эксплуатации.

Откуда будет забираться вода?

Невозможно правильно подобрать насос, если заранее не определиться, откуда будет производиться забор воды для полива. Вариантов здесь может быть немало.

Самый удачный «расклад», когда участок имеет собственный или же расположенный в непосредственной близости водоем естественного происхождения – пруд или озерко, питающийся из подземных источников или ручья и обладающий достаточным дебетом воды. Можно осуществлять полив из протекающей поблизости речки. В любом из этих случаев может потребоваться поверхностный насос или же погружной (полупогружной) дренажного типа.

Если на участке имеется искусственный водоем – пруд или бассейн, то он тоже может стать источником воды для полива. Все равно вода в нем должна регулярно меняться, и можно совместить эти две операции – подавать в бассейн свежую воду, откачивая на огород уже требующую замены. Правда, при одном условии – что не применялись никакие химические реагенты.

Даже несколько заболоченный водоем может послужить источником воды для орошения участка, но в этом случае придется приобрести особую разновидность дренажного насоса, которая предназначена для перекачки именно грязной воды.

Однако, такие идеальные условия встречаются достаточно редко. Чаще всего приходится прибегать к искусственно созданным источникам воды.

Для полива можно использовать воду из колодца или скважины. Для колодцев могут применяться как поверхностные насосы (при неглубоком залегании водоносного слоя), так и погружные. Для скважин, где вода обычно находится на большой глубине, подойдут только погружные насосы особого типа.

Забор воды из скважин требует особого насосного оборудования
Поднять воду с большой глубины и при этом обеспечить ее достаточный напор и требуемый расход для дальнейшего использования – с этим справится не любое оборудование. Как подойти к – читайте в отдельной публикации нашего портала.

Однако, следует сразу сделать важное замечание. Любой опытный огородник или садовод скажет, что применять для полива воду непосредственно их колодца или скважины – крайне нежелательно, так как подобное орошение растений может принести им больше вреда, нежели пользы. Оптимальный вариант – необходимый объем для регулярного полива заранее перекачивают в емкости, установленные на приусадебном участке. Вода за день прогреется, избавится от растворенных в ней химических соединений, и станет вполне пригодной для полива. Кстати, такой подход открывает широкие возможности грамотного использования удобрений и подкормок с точным соблюдением рекомендуемых пропорций разведения составов.

Для набора емкостей применяются уже упомянутые колодезные или скважинные насосы. А вот непосредственно для полива прибьётся обзавестись компактным огородным насосом поверхностного типа или специальными погружными моделями, предназначенными именно для забора воды из емкостей (бочек, еврокубов, самодельных баков и т.п.).

У хорошего хозяина ничего не должно пропадать, в том числе и дождевая вода, сбор которой в садовые емкости очень часто организуют с систем водостока. А кроме того, если на участке организована грамотная ливневая канализация, то источником воды для полива может стать и накопительный ливневый коллектор. В этом случае помощником опять же станет погружной дренажный насос.

Как устроена ливневая канализация?
К сожалению, про эту систему отводы воды с придомовой территории помнят не все, или же игнорируют ее создание в надежде, что все как-нибудь само собой «рассосётся». Почему такой подход – ошибочен, и как правильно создать – читайте в отдельной статье нашего портала.

Итак, выбор насоса для полива в первую очередь будет зависеть от типа используемого источника воды.

Какие требуются показатели производительности и создаваемого напора?

Какой бы тип насоса ни выбирался, этот агрегат должен полностью справляться с возложенными на него функциями.

Во-первых, он должен обеспечить перекачку требуемого объема воды в определённое время – это показатель производительности.

Рассчитать данный параметр совсем несложно. Исходят из того, что по существующим правилам для качественного орошения одного квадратного метра участка требуется от 3 до 6 литров воды (в зависимости от местных условий климата, особенностей выращиваемых сельскохозяйственных культур, установившейся погоды). Лучше всего рассчитать по максимуму – так создастся определённый резерв производительности, но каждый волен этот вопрос решать самостоятельно.

Безусловно, в расчет принимается только та площадь участка, которая отведена под культуры, требующие регулярного полива. Если культивируются газон или цветочные клумбы, их площадь также принимается в расчет.

Следующая величина, необходимая для расчета – это время, которое планируется затрачивать на полив всего участка. Обычно это мероприятие проводят вечером, после спадания дневного зноя и агрессивности прямых солнечных лучей, так что, наверное, будет достаточно часа – двух.

Чтобы найти требуемую производительность (обычно она обозначается в техдокументации символом Q) остаётся перемножить площадь орошаемого участка и норму его полива, а полученное значение разделить на выделяемое для полива время.

Q = S уч x N / t

S уч – площадь орошаемого участка (м?).

N – принятая норма полива – от 3 до 6 л/м? (для отдельных культур может быть и больше).

t – время, отводимое на полив участка.

Для удобства расчета можно воспользоваться предлагаемым калькулятором. Площадь в нем указывается в сотках – так многим огородникам привычнее.

Калькулятор расчета требуемой производительности насоса для полива

площадь орошаемого участка, соток

принятая норма орошения на 1 квадратный метр

примерное время, отводимое на полив участка

Нередко в документации и на шильниках приборов указывается производительность, выраженная в литрах в минуту (пример показан на рисунке красной стрелкой). Поэтому в калькуляторе предусмотрено и это значение.

2. Следующий важнейший показатель – это величина напора, создаваемого насосом. Обычно она (Н) выражается в метрах водяного столба. Напор должен быть таким, чтобы обеспечивался и подъем воды на требуемую высоту от источника до точки потребления, и стабильное перемещение по горизонтальным участкам трубы, и выдерживалось необходимое давление на входе, без которого, например, не смогут нормально работать дождевальные установки.

Для расчета необходимого напора потребуются следующие величины:

Разница высот между местом установки насоса и самой высокой точкой полива. Если применяется насос погружного типа, то перепад рассчитывается с учетом глубины установки насоса, а не от поверхности воды.
Расстояние по горизонтали от места установки насоса до самой дальней точки орошаемого им участка.

Часто можно встретить утверждение, что 10 метров горизонтального трубопровода из-за гидравлического сопротивления будут соответствовать 1 метру вертикального участка. Это не совсем так. Действительно, потери давления на горизонтальном участке можно определить, как 1 м вод. ст. на 10 погонных метров, но только при диаметре трубы в 1?. Если используются более узкие шланги, то гидравлическое сопротивление будет значительно выше. Так, с некоторым упрощением, можно принять потери равными 1 м вод.ст. на 7 пог. м при шлангах диаметром 3/4 «, ну а если используются совсем узкие, в 1/2 », то даже 1м вод.ст. на 4 погонных метра.

Шланги практически никогда не растягиваются по прямой линии. Значит, следует внести определенную поправку на возможные изгибы и повороты. Кроме того, на пути следования воды могут быть соединительные муфты, фитинги, краны и другие арматурные элементы –все это повышает общее гидравлическое сопротивление трассы. Не будет большой ошибкой для учета этих двух нюансов ввести 20% надбавку к общему напору для горизонтального участка.

До этих пор рассчитывалось давление, необходимое для доставки воды к точке потребления. Но для нормального полива или для корректной работы оросительных устройств обычно требуется еще порядка одной - полутора технических атмосфер (бар). Это соответствует напору в 10 ? 15 метров водяного столба. Значит, полученное значение необходимо повысить на эту величину.

Пример 1:

Поверхностный насос расположен на берегу водоема. Превышение самого высокого участка полива – 3 метра. Длина до самого дальнего участка – 150 м. Используются шланги 3/4 дюйма (20 мм).

Суммарное значение будет равно высоте превышения плюс рассчитанные потери на горизонтальном участке (из расчёта потерь – 1 м вод.ст. / 7 пог. м), умноженные на поправочный коэффициент (20%) и плюс необходимый напор на выходе в 15 м.

Н = 3 + (150 / 7) x 1,2 + 15 = 43,7 метров водяного столба.

Пример 2:

Погружной насос опущен в колодец на глубину 12 метров ниже уровня земли. Требуется передать воду для орошения на расстояние 70 метров по шлагу 25 мм (1 дюйм). Превышение участка полива над местом колодца – 5 метров.

Н = 12 + 5 + (70 / 10) x 1,2 + 15 = 40,4 метров водяного столба.

Для простоты подсчетов ниже размещен соответствующий калькулятор:

Калькулятор для расчета требуемого напора насоса для полива

Укажите запрашиваемые значения и нажмите кнопку "Рассчитать"

величина суммарного превышения участка полива над точкой установки насоса

расстояние от насоса до самой дальней точки полива (длина шлангов)

диаметр используемых шлангов

поправка

необходимое давление для корректной работы оросительных устройств

Безусловно, полученное значение следует округлить в большую сторону, а при выборе насоса желательно еще и предусмотреть определённый запас. Например, в обоих рассмотренных случаях будет целесообразна покупка агрегата с создаваемым напором порядка 45 ? 50 метров водяного столба.

Некоторые производители указывают рабочее давление, создаваемое насосом, в барах или Килопаскалях, поэтому калькулятор сразу конвертирует эти величины, исходя из полученного результата.

Другие технические характеристики насоса

Помимо рассмотренных базовых величин, характеризующих насосную установку, следует учитывать и ряд других показателей.

Для погружных насосов обязательно оценивается такой показатель, как возможно допустимая глубина погружения. Она зависит и от мощности агрегата, и от особенностей конструкции корпуса насоса, рассчитанного на определенное максимальное внешнее давление. Расчет создаваемого напора (Н) в этом случае производится именно от этой глубины погружения (N).

Для самовсасывающих поверхностных насосов параметр другой – глубина (высота в метрах) всасывания. То есть, с какой глубины, считая от зеркала воды в источнике (S), насос способен поднять воду наверх, прежде чем создать в выходном рукаве рабочий напор (Н), о котором говорилось выше. Обычно садовые насосы способны качать воду с глубины от места своего расположения в 6 – 10 метров, хотя бывают исключения как в большую, так и в меньшую сторону. сторону. Естественно, покупатель при выборе должен ориентироваться на реальные условия своего участка.

Мощность силового агрегата насоса. Казалось бы, чем она выше – тем лучше. Однако, в крайности впадать не следует – как правило, для садовых целей бывает достаточно мощности в 600 – 800 Вт, редкие модели, предназначенные для грязной воды, превышают отметку в 1 кВт. Излишняя, в принципе – невостребованная мощность отразится увеличением энергозатрат, быстрым нагревом прибора, повышенной шумностью и, конечно, разницей в цене изделия. Если показатели производительности и создаваемого напора устраивают, то слишком высокая мощность просто не нужна.
В характеристиках насоса обязательно указывается, для перекачки воды какой степени загрязненности он предназначен. Обычно указывается и текстом – «для чистой» или «для грязной», и предельно допустимой величиной возможных твердых примесей (например, до 5 мм). Зная особенности своего источника воды, можно будет сделать правильный выбор.
Стоить оценить и уровень создаваемого шума – он также обычно указывается в технических характеристиках изделия. Здесь, безусловно, служит стремиться к минимуму, чтобы работа насоса не вызывала особых нареканий со стороны домашних или соседей. Это, конечно же, в первую очередь касается поверхностных и полупогружных насосов – погружные не столь шумны.
Важным параметром для садового насоса является масса, компактность исполнения, удобство в переноске (если, конечно, он не устанавливается стационарно на весь сезон).
Обращается внимание на степень защищенности корпуса. Работа во влажной среде от электропитания налагает особые требования, поэтому лучше всего приобретать приборы класса защиты IPx5 для поверхностных и IPx8 для погружных.

Существует еще несколько критериев оценки оборудования, которые уже будут характерны для конкретных разновидностей насосов для полива. К рассмотрению основных типов и перейдем.

Поверхностные садовые насосы

Такие насосы, пожалуй, являются самыми популярными среди огородников, у которых под боком есть естественный или искусственный водоем. Вполне подойдут они и для выкачивания воды из бочки, неглубокого колодца, накопительного коллектора и т.п.

В зависимости от мощности привода такие насосы могут быть легкими мобильными, оснащенными удобной рукояткой для быстрой переноски с места на место, либо достаточно массивными. Мощные агрегаты обычно устанавливают «на сезон» в какой-либо специальной хозяйственной постройке, которая защитит оборудование от осадков и снизит уровень издаваемого им шума.

Подавляющее большинство поверхностных насосов относится к категории самовсасывающих. Заборный рукав опускается в источник воды, а чтобы не допустить засорение механизма насоса, на конец рукава часто надевается фильтрующий оголовок. Всасывание идет за счет создание разрежения в рабочей камере насоса, и это требует соблюдения двух важных требований:

Во-первых, заборный рукав должен быть выполнен из прочного, сохраняющего форму при разрежении материала. Резиновый шланг –однозначно не подойдет. Обычно применяют полимерные рукава с внутренним армированием.

Во-вторых, перед началом работы камера насоса и заборный рукав должны быть принудительно заполнены водой, иначе насос будет «молотить» вхолостую – не сможет обеспечить первоначальный подъем воды из водоема.

«Заправка» самовсасывающего поверхностного насоса водой перед запуском

Для выполнения этой операции предусматриваются специальные заливные горловины, закрываемые затем герметичными крышками.

По принципу работы такие насосы делятся на две основных разновидности — вихревые и центробежные.

У центробежных рабочее колесо с лопастями отбрасывает поступающую воду от центра камеры к периферии, чем создаётся разрежение в заборном рукаве и, соответственно, повышенное давление на выходе. Такая схема характеризуется нетребовательностью к чистоте воды, способностью работать длительное время без перебоев. Насос вполне подойдёт для открытых водоемов, где есть вероятность «черпнуть» грязи. Из недостатков – повышенная шумность, меньшие показатели производительности, чем у вихревых, и это еще на фоне более высокой цены.
Особенность вихревых – в конструкции турбины, изогнутые лопасти которой создают турбулентный направленный ток воды. Производительность от этого – намного выше, а уровень шума, наоборот, снижен. Стоимость таких насосов тоже несколько пониже. Но вот к грязной воде у них – повышенная «чувствительность», и использовать их для перекачки из озера или речки – опасно. Они, скорее, будут уместны для колодца, бассейна, емкости – их тех резервуаров, где гарантированно нет грязи, илистых отложений, твердых включений.

Как правило, поверхностные насосы весьма ограничены в длине заборного рукава – обычно в пределах 8 метров. То есть установить аппарат на участке, а потом протянуть длинный шланг в водоему – не получится. На большом по площади участке это может вызвать определённые неудобства – насос все же не следует оставлять надолго без внимания (хотя бы по той причине, что его могут украсть). Это – безусловный недостаток таких приборов. Кроме того, к минусам такого оборудования можно отнести уязвимость к внешним погодным воздействиям – осадкам и перепадам температур. Нужно обязательно следить за нагревом насоса, особенно в знойный день. Не любит такая техника холостого хода, без воды в камере – здесь поможет или повышенная внимательность хозяев, или приобретение насоса с предусмотренной функцией аварийного отключения на холостом ходу.

А так сама по себе эксплуатация насоса несложно – он устанавливается возле гидранта (водоема), лучше всего – на какую-нибудь демпферную прокладку, например, резиновый коврик. Подсоединяются рукава (на многих моделях имеются удобные разъемы пол стандартные быстросъёмные соединения для оросительных систем). Заборный рукав опускается в воду на необходимую глубину (для ее выдерживания можно приспособить поплавок или плотик). Камера заполняется водой – и можно подключать насос к питанию и начинать работать.

В таблице ниже – несколько популярных моделей поверхностных насосов различных производителей:

Наименование модели	Краткое описание	Производительность / создаваемый столб/ глубина всасывания	Средняя цена
«Вихрь ПН-370»	Поверхностный насос центробежного типа действия, для чистой воды. Чугунный корпус, не боящийся механической нагрузки. Встроенный эжектор, повышающий производительность и создаваемый напор. Масса 5,1 кг. Потребляемая мощность – всего 370 Вт	3,7 м?/час 30 м вод.ст. 9 м	2010 руб.
«QUATTRO ELEMENTI Giardino 400 Ci»	Насос поверхностный, для чистой воды, центробежный. Мощность силового агрегата - 400 Вт. Масса – 6,5 кг.	3,3 м?/час 40 м вод.ст. 8 м	3000 руб.
«METABO P 2000 G»	Насос поверхностный, центробежный, для чистой воды. Мощность 450 Вт. Чугунный корпус. Масса – 7,6 кг. Размер входного и выходного патрубков - 1".	2,0 м?/час 30 м вод.ст. 8 м	4200 руб.
«STURM WP9741A»	Насос поверхностный вертикального исполнения. Алюминиевый корпус насоса, двигателя, крышка и рабочее колесо. Мощность 410 Вт. Масса – 5,5 кг. Встроенная защита от перегрева.	3,3 м?/час 20 м вод. ст. 8м	5200 руб.
«GARDENA 3500/4 Classic»	Современный поверхностный насос повышенного удобства в работе. Два выхода - можно работать сразу в двух направлениях. Удобная горловина для залива перед пуском. Противошумовая защита – антивибрационные ножки-платформа. Удобная рукоятка для переноса. Масса - 7 кг. Мощность -800 Вт	3,6 м?/час 41 м вод. ст. 7 м	5800 руб.

Видео: презентация садового насоса «METABO P 4000 S»

Погружные насосы

Погружные насосы можно разделить на три категории — это скважинные, колодезные и дренажные.

Скважинные рассматривать нет смысла – для полива огородов их использовать нерентабельно, у них совершенно иное предназначение. Подробнее об их особенностях – в статье, ссылка на которую дана в начале этой публикации.

Правда, с помощью скважинных насосов вполне можно быстро заполнить емкости для полива, а уже оттуда подавать ее для орошения с применением других устройств.

Колодезные насосы вибрационного типа

Эти насосы знакомы, наверное всем – они обычно совсем невелики по размерам, просты в устройстве, неприхотливы в эксплуатации, надежны, и вместе с тем отличаются высокими показателями по созданию водяного напора.

Выпускается немало марок и моделей насосов такого типа, но все они обычно схожи между собой внешне и имеют в принципе одинаковое устройство:

Вертикальный металлический корпус состоит из двух половин –нижней (поз. 1) и верхней (поз. 2). Между ними установлена плотная эластичная прокладка (поз. 3), которая после сборки двух половин с помощью винтового соединения (поз. 4) становится надежным герметичным уплотнение и, кроме того, играет еще и амортизирующие, значительно снижающие вибрацию функции.

В нижней половине установлена вся «электрическая» часть насоса. Она представляет собой катушку с сердечником (поз. 5), которая через кабель питания (поз.6) подключается к сети 220 Вт. Вся катушка залита компаундом (поз.7), что полностью исключает даже случайный контакт обмотки и ее подключения к кабелю питания с водой, чем обеспечивается высокая безопасность таких насосов в эксплуатации.

Над сердечником катушки расположен массивный стальной якорь (поз. 8), связанный через вертикальный шток с диафрагмой (поз. 9) и поршнем (поз.10).

При подаче питания катушка создает переменное электромагнитное поле с постоянно меняющимся направлением силовых линий – за счет синусоидальности переменного тока. Это, в свою очередь, вызывает притягивание и отталкивание массивного якоря, возвратно-поступательные движения от которого передаются на диафрагму и поршень.

Конфигурация поршня и диафрагмы таковы, что их перемещение создает в одной фазе движения разрежение в рабочей камере, а во второй – сжатие. Вода при разрежении поступает в заборные отверстия (поз. 12) поступает, и благодаря системе клапанов (поз. 13), в фазе сжатия выталкивается в выходной патрубок насоса (поз. 14).

Для подвешивания насоса в толще воды на корпусе предусматривается проушина (поз. 15) либо специальный подвесной кронштейн.

Достоинств у подобных насосов немало. Отсутствие в конструкции каких бы то ни было вращающихся узлов и элементов управления делает ее чрезвычайного живучей и надёжной. Несмотря на небольшие размеры, такие вибрационные насосы способны выдать очень солидный водяной столб, исчисляющийся десятками метров. Масса невелика, и подвесить насос можно с помощью, например, прочного капронового шнура. Потребление электроэнергии – достаточно экономное. Перегрев насосу не грозит – он охлаждается жидкой средой, в которой подвешен. Верхнее расположение заборных отверстий сводит к минимуму риск зачерпнуть со дна колодца грязь.

Есть, конечно, и свои недостатки. Так, работа подобных насосов отличается высокой шумностью, даже с учетом погружения в воду. Но самый главный недостаток заключается в том, что в процессе перекачки создаются и передаются через водную толщу достаточно сильные вибрационные колебания, которые могут привести к постепенному разрушению глинистых стенок источника, скоплению илистых отложений. Поэтому такие насосы не следует использовать в скважинах – они больше подходят для колодцев из железобетонных колец или труб. Производительность вибрационных насосов, на фоне центробежных, все же не слишком высока.

Работа с насосом несложна. К заборному патрубку крепится шланг подачи воды на участок. Затем насос опускают на тросике (капроновом шнуре) в воду на нужную глубину, с учетом планируемого расхода и дебета источника, и фиксируют в таком положении. Любой насос комплектуется уже установленным и герметично заведенным в корпус кабелем, длина которого позволяет проводить подключение к сети питания наверху. Кабели имеют надежную многослойную изоляцию, но все же рекомендуется перед каждым использованием тщательно проверять ее состояние. Следует помнить, что категорически запрещается использовать кабель питания в качестве подвеса или для вытягивания аппарата наверх.

Примерная схема расположения вибрационного насоса в колодце показана в левой части приведенного ниже рисунка:

1 – резиновые кольца, одетые сверху на корпус насоса – полезное самодельное приспособление, которое убережет прибор при возможных ударах о стеки колодца при опускании и подъеме.

2 – шланг, присоединенный к выходному патрубку насоса и зафиксированный хомутом (поз. 3).

4 – тросик или шнур подвеса.

5 – кабель питания.

Чтобы было удобнее опускать и поднимать насос, целесообразно кабель, трос и шланг связать в одну «косичку» с помощью хомутов (поз. 6).

7 – перекладина, к которой закреплен шнур или трос подвеса. Для гашения вибрационных колебаний рекомендуется использовать дополнительный амортизирующий демпфер (поз. 8) из пружины или прочной резины.

Обычно такую установку хозяева участка проводят на весь сезон. Постоянное пребывание в воде никак не навредит насосу – он достаточно защищен. Можно организовать и временную установку для перекачивания воды из открытого водоёма – пример показан на правой части рисунка.

Глубина погружения N не должна превышать значения, указанного в паспорте изделия. Расположение над уровнем грунта на дне (n) желательно выдерживать около 1 метра, чтобы вибрационные волны насоса не поднимали песок и ил.

Во время полива необходимо регулярно следить, чтобы уровень воды не понизился до заборного отверстия насоса и аппарат не перешел на холостой ход – систем автоматического отключения в подобных приборах не предусмотрено. Впрочем, следить за этим несложно, а простота конструкции вполне оправдывается очень невысокой ценой.

Модель	Краткое описание	Производительность, создаваемый водяной напор, максимальная глубина погружения	Средняя цена
«QUATTRO ELEMENTI ACQUATICO 200»	Устойчивый к коррозии корпус. Защита от перегрева. Диаметр корпуса – 97 мм. Масса – 3,7 кг. Потребляемая мощность – 200 Вт. Кабель питания – 10 м.	1000 л/час 70 м вод. ст. 7 м	1750 руб.
«ОЛЬСА Ручеёк-1»	Проверенная временем модель средней производительности и уровня напора. Верхний забор. Потребляемая мощность 225 Вт. Масса – 4,3 кг. Длина кабеля питания – 25 м.	430 л/час 25 м вод. ст. 5 м	1870 руб.
«HAMMER NAP200А» (16)	Потребляемая мощность – 250 Вт. Масса – 4 кг. Для чистой воды – максимальный размер включений 0,1 мм. Кабель питания 16 м. Высшая степень защиты - IP68	660 л/час 40 м вод. ст. 5 м	2600 руб.
«ЗУБР ЗНВП-300-15 М2» «Родничок»	Потребляемая мощность – 225 Вт. Длина кабеля – 15 м. Заводская гарантия производителя на 5 лет.	1080 л/час 60 м вод. ст. 7 м	2830 руб.

Видео: полезные советы по эксплуатации вибрационного насоса

Погружные дренажные насосы

Если предполагается осуществлять забор воды для полива огорода из естественного или искусственного водоема, то можно приобрести погружной насос дренажного типа.

Целевое предназначение таких насосов – перекачка жидкостей из емкостей осушение подвалов и подтопленных низин, опорожнение накопительных коллекторов и колодцев систем канализации. Такие задачи предопределяют особенности общей конструкции прибора, его устойчивость в повышенным и длительным нагрузкам, а у большинства насосов такого типа – и наличие автоматики, отслеживающей степень опорожнения емкости и не допускающей работы агрегата вхолостую.

Классическая форма дренажного насоса з вертикально расположенный цилиндр с площадкой или ножками для установки на дно водоема или емкости. Забор воды может осуществляться снизу или сверху – есть разные модели. При нижнем заборе и хорошо отрегулированной автоматике такие насосы могут откачивать жидкость до слоя всего в несколько миллиметров, то есть почти полностью.

Как правило, все насосы такого типа собраны по центробежной схеме, но количество рабочих камер и их конструкция может варьироваться.

Схематично базовую конструкцию можно представить следующим образом:

«Классическая» схема устройства дренажных насосов

Вертикальный герметичный корпус (поз. 1), выполненный, в зависимости от модели, из чугуна, нержавеющей стали или высокопрочного пластика. В него сверху входит кабель питания. Обычно имеется перемычка, рукоятка или петля для подвешивания насоса на тросе (поз. 3).

В верхней части корпуса размещен электропривод – двигатель (поз. 4), от которого через вал (поз. 5) вращение передается рабочую камеру. Предусматривается несколько блоков с подшипниками и надежными уплотнениями (поз. 6 и поз. 7), между которыми обычно располагается масляная камера (поз. 8), обеспечивающая постоянную смазку узлов трения.

В нижней части расположена рабочая камера (или каскад из нескольких камер) с рабочими колесами (поз. 8). Чаще всего применяются закрытые одноканальные колеса, но все же более выносливыми являются насосы с открытым колесом, способным к перекачке даже сильно загрязненных жидкостей. Некоторые модели имеют особое, роторное колесо вихревого действия. Такие насосы более производительные, но их отличает высокая цена и большое потребление энергии.

Снизу вход в рабочую камеру обычно огражден решёткой (поз. 9), размер ячеек которой соответствует максимально допустимому диаметру твердых включений. Созданный напор воды передается в выходной патрубок (поз. 10), который обычно расположен с ориентацией вверх – для удобства подключения рукава.

Большое удобство дренажных насосов в том, что они могут работать как в полностью погруженном, так и в полупогруженном состоянии. Перед установкой насоса настраивается механизм автоматики – выставляется уровень поплавка, при котором произойдет отключение питания двигателя. При падении уровня воды ниже критического, автоматика сработает, и перегрева привода не случится. При повышении уровня до установленной отметки, соответственно, насос вновь включится.

Типовая схема установки показана на рисунке:

1 – дренажный насос.

2 – трос подвеса.

3 – рукав (труба) для перекачки воды.

4 – шнур питания.

5 – положение поплавка для срабатывания автоматики выключения привода.

6 –положение поплавка для автоматического запуска насоса.

Как уже говорилось, насос не обязательно подвешивается – многие модели устанавливаются непосредственно на дно водоема или резервуара. Если планируется проводить регулярный забор воды из одного и того же места, многие владельцы изготавливают своеобразный «подиум» - подставку, например, из обрезка трубы большого диаметра или же из стального уголка. Впрочем, конструкция большинства «дренажников», как с верхним, так и с нижним забором, предусматривает сама по себе возможность такой установки.

Один из ключевых параметров дренажных насосов – это показатель загрязнённости воды, с которой агрегат сможет работать. Так, условно можно разделить на приборы для чистой воды, для грязной и фекальные, которые способны перекачивать очень загрязненные вязкие жидкости. Нередко насосы фекального типа оснащены на входе специальным устройством, измельчающим органические волокна, не давая им возможности засорить внутренние каналы насоса и систему шлангов.

Выбор конкретной модели будет зависеть от характеристик конкретного источника воды. Так, для естественного водоёма, где не исключается попадание в заборные отверстия грязи, водорослей, песка, камешков и т.п., лучше приобрести насос для грязной воды. Если же водоем склонен к заболачиванию, то оптимальным вариантом станет использование «фекальника».

Практически у всех дренажных насосов есть общий недостаток. Они рассчитаны на продолжительную работу по перекачке больших объемов жидкости, то есть отличаются отменной производительностью. Но вот о создаваемом напоре такого не скажешь – обычно он невелик, и прямой полив таким насосом будет представлять определенные неудобства. То есть они удобны для доставки воды из водоема или, например, коллектора в емкости, установленные на огороде, а вот поливальным установкам создаваемого ими напора может и не хватить.

Модель	Краткое описание модели		Средняя цена
«Калибр НПЦ-750/35П»	Дренажный насос для чистой и грязной воды. Максимальный размер твердых включений – 30 мм. Потребляемая мощность – 750 Вт. Длина шнура питания – 10 м. Поплавковый механизм автоматики	13,5 м?/час 8 м вод. ст. 6 м	2650 руб.
«Gardena 7500 SP»	Удобная модель с патрубком, адаптированным под быстросъёмные соединения. Поплавочный механизм и зашита от перегрева. Масса – 4,3 кг. Потребляемая мощность – 340 Вт. Кабель 10 м. Максимальный размер загрязнений – до 10 мм.	7,5 м?/час 6 м вод. ст. 8 м	6800 руб.
«GRUNDFOS UNILIFT CC 7 A1»	Насос для грязной воды с максимальным размером частиц до 10 мм. Позволяет откачивать воду до минимального уровня в 3 мм. Защита от «сухого» хода. Универсальный переходник на выходном патрубке. Длина кабеля – 10 м. Масса - 5 кг. Потребляемая мощность – 380 Вт	9,5 м?/час 6,5 м вод. ст. 10 м	11900 руб.
«Metabo TPF 6600 SN»	Комбинированный корпус из нержавеющей стали и высокопрочного полимера. Насос для чистой воды (размер частиц до 3 мм). Длина кабеля – 10 м. Потребляемая мощность – 450 Вт. Малая шумность в работе. Масса – 4.3 кг.	6,6 м?/час 6 м вод. ст. 5 м	6600 руб.
«LEBERG GS550»	Насос для перекачки сильнозагрязнённой воды (фекального типа), до 25% загрязнений от общего объёма и с содержанием примесей до 35 мм в диаметре. Встроенные системы защиты, поплавковая автоматика. Длина кабеля- 10 м. Потребляемая мощность – 500 Вт. Масса – 4.2 кг.	12 м?/час 8 м вод. ст. 3 м	3900 руб.

Насосы для полива из бочек

В статье уже упоминалось, что оптимальный способ полива сельскохозяйственных культур — из емкостей, в который вода отстоялась, нагрелась, из нее вышли растворенные газы. Грамотная расстановка емкостей (бочек) на участке позволит с лёгкостью проводить полив в любом месте, без использования чрезмерно длинных шлангов. Заполнить бочки из скважины, колодца, гидранта или естественного водоема можно с помощью любого из упомянутых выше насосов. А вот для непосредственного полива очень удобны специальные приборы, которые предназначены именно для этих целей.

Обычно это компактные по размерам и небольшие по массе насосы, которые несложно переносить с места на место любому человеку. Конструктивно весьма схожи с погружными дренажными – выполнены по такой же схеме, имеют аналогичное поплавковое устройства автоматики, отслеживающей уровень заполненности резервуара.

Несмотря на небольшие габариты, такие агрегаты выдают вполне приливные показатели производительности и создаваемого напора. Впрочем, полив участка из бочек не предполагает длинных шлангов и подъема воды со значительной глубины, и весь напор, в принципе, расходуется на преодоления сопротивления горизонтальных участков и его вполне хватает для любых оросительных устройств – пистолетов, распылителей, дождевальных установок и т.п. Многие насосы такого типа даже оснащаются кранами вентильного типа (поз. 1), чтобы была возможность точной регулировки требуемого для полива напора.

Как правило, все они имеют на выходе универсальный штуцер (поз. 2) для подключения быстросъемной системы шлангов, что предельно упрощает подготовительные работы перед поливом. Особое удобство представляет приспособления для подвешивания насоса за край бочки. Это может быть штанга определенной длины или телескопическая (поз. 3), которая одновременно является и выходным патрубком насоса. На конце ее сделан изгиб, за который аппарат подвешивается за бортик резервуара. Регулировка длины штанги одновременно изменяет и глубину установки насоса.

Как правило, подобные насосы предназначены для перекачки достаточно чистой воды, с незначительными загрязнениями, поэтому нередко имеют встроенный губчатый фильтр.

Многие производители комплектуют свои модели бухтой высококачественного шланга, переходниками, распылительными пистолетами – получается универсальный набор, пригодный для разнообразного полива.

Безусловно, такие насосы оснащаются поплавковыми датчиками уровня воды, что исключает их работу «на сухую». Мало того, специальные датчики давления включат насос только по мере надобности – когда реально осуществляется полив. При выключении, к примеру, распылительного пистолета прекращает работать и насос, и автоматически запустится вновь, когда будет снова открыт ток воды.

Из недостатков можно отметить лишь то, что подобные насосы обычно не рассчитаны на продолжительную работу. Хотя они и являются, по сути, «дренажниками» применять их для перекачки большого объёма воды все же не стоит. А для полива огорода слишком большой длительности и не потребуется.

Модель	Краткое описание модели	Производительность, создаваемый напор, максимальная глубина погружения	Средняя цена
«GARDENA 4000/2 CLASSIC»	Двухступенчатое рабочее колесо, обеспечивающие высокие эксплуатационные показатели. Телескопическая регулируемая штанга подвеса. Универсальный штуцер-переходник. Встроенная система фильтрации воды. Регулирующий и запорный краны. Мощность – 500 Вт. Длина кабеля – 10 м. Масса – 4.2 кг.	4000 л/час 20 м вод. ст. 5 м.	5500 руб.
«Калибр НПЦ-350Б»	Насос дренажный бочечный для чистой и загрязненной (частицы до 5 мм) воды. Сменный поролоновый фильтр на заборе воды. Поплавковый механизм автоматики. Телескопическая штага. Универсальный штуцер- «быстросъем». Мощность – 350 Вт. Масса – з кг.	3000 л/час 10 м вод. ст. 5 м	3100 руб.
«Karcher BP 1 Barrel»	Модель с ручным и автоматическим (по мере включения оросительного устройства) режимами работы. Вместо жесткой штанги – гибкий шланг, с возможностью регулировки высоты установки устройства для крепления к краю бочки. Для чистой воды (до 1 мм). Масса – 5,6 кг. Мощность – 400 Вт.	3780 л/час 11 м вод. ст. 7 м	6200 руб.
«ЗУБР ЗНПБ-300»	Насос бочковой для чистой воды (примеси не более 0,5 мм). Телескопическая штанга. Поплавочная система автоматики. Потребляемая мощность – з00 Вт. Масса – 4 кг.	2460 л/час, 9 м вод. ст. 5 м	3950 руб.

Видео: система для полива огорода из бочки «Karcher»

У читателя могут возникнуть вопросы, какую технику использовать для капельного полива. По большому счету, можно применять любой из типов рассмотренных в статье насосов. Однако, точный выбор конкретной модели все же следует привязывать к особенностям создаваемой системы капельного орошения. Подобная система при правильной организации – достаточно сложна, и требует отдельного глубокого рассмотрения, которое выходит за рамки настоящей публикации.

Конечно, всю эту работу можно сделать самим, жаль, что не указана марка насоса, ведь от этого будет зависеть как насос будет монтироваться. Предположим, что у Вас самый хороший погружной насос специально для колодцев с поплавком (в этом случае вода берётся не с низу а с верху насоса), что обеспечивает непопадание песка в систему. Схема монтажа такого насоса будет выглядеть примерно вот так

Важно помнить, что расстояние от горловины насоса до верхнего уровня воды должно быть не менее 1 метра. Итак, трубы у Вас есть. Начинаем укладку их в траншею. Причём глубина траншей должна быть никак не менее глубины промерзания почвы. После прокладки труб до колодца врезаемся в стенку колодца, но прежде чем просунуть в колодец трубу, монтируем гильзу, внутри которой и будет проходить водопроводная труба. Выглядеть всё это будет примерно вот так

Далее к трубе подсоединяем сливной кран, который пригодится при аварийном сливе воды из системы и тройник. Далее просчитываем сколько трубы нам нужно от сливного крана до насоса, учитывая глубину его погружения. Подсоединяем трубу и сопутствующее оборудование к насосу

соединяем к тросу и начинаем потихоньку опускать насос в колодец. Кстати, трос должен будет за что то цепляться, поэтому нужно заранее сделать крепёжную раму

Теперь о тросах. Можно применить, конечно и стальной, но он быстро проржавеет, поэтому лучше всего нам подойдёт оцинкованый или капроновый. Вот на них то и подвешиваем насос, когда опустим его на нужную глубину. Теперь осталось немного, соединить трубу с тройником, для этого понадобится кого то опустить в колодец (соблюдая все меры безопасности), чтобы он соединил наш трубопровод. Ну вот и всё, осталось вывести провод, подключить его и начинать качать воду. Да, не забудте засыпать траншею, в которой находится водопровод.

Для обеспечения водоснабжения дачных и приусадебных участков, а также небольших фермерских хозяйств, выпускаются бытовые электрические насосы. Универсальный погружной насос Малыш рационально использовать на объектах с небольшим водопотреблением. Свое название изделие оправдывает компактным размером и малым весом, не превышающим четырех килограммов. Двигатель агрегата способен работать от домашней электросети, напряжение в которой равно 220 В. Несмотря на скромные показатели мощности, оборудование обеспечивает довольно хороший напор воды, который зависит от высоты ее подачи.

Сферы применения погружного насоса Малыш

Жители сельской местности и дачники используют водяной насос Малыш в различных целях, а именно:

обеспечивают водой как жилые, так и нежилые объекты;
снабжают водой огородные и дачные участки;
включают в автоматические системы полива, облегчающие уход за садовыми культурами;
обеспечивают опрыскивание кустарников и насаждений, используя распылительные насадки;
откачивают воду.

Важно! Данные модели насосов не следует использовать для откачки сильно загрязненной воды, так как при этом подвергаются быстрому износу детали их конструкций, что приводит к снижению срока эксплуатации.

Данное насосное оборудование, выпускаемое российскими производителями, получило широкое распространение из-за своей надежности, доступной стоимости и неприхотливости в эксплуатации. Отсутствие монтажа также сыграло в этом определенную роль. Ведь насос готов к работе непосредственно после погружения его корпуса в воду.

Основные технические характеристики

производительность насоса Малыш составляет 432 л/мин без подъема воды;
длина кабеля варьируется от 10 до 40 метров;
диаметр заборной трубы должен быть не менее 80 мм;
забор воды в зависимости от конкретной модели может быть верхним или нижним;
подъем напора воды на высоту, достигающую 40 метров;
мощность двигателя не более 250 Вт.

Важно! Данный насос способен перекачивать и поднимать воду не только из скважин, имеющих диаметр более 80 мм, но и с открытых водоемов и колодцев.

Установка бытового погружного электронасоса Малыш

На рисунке схематично показано, как должен быть размещен глубинный насос Малыш: в колодце и в скважине с фильтрационной обсадной трубой.

Схема установки вибрационного погружного насоса Малыш в скважину или в колодец

Принцип устройства и базовый ремонт

Устройство насоса Малыш основано на свойствах электромагнитных колебаний, которые передаются клапану-поплавку, вынуждающему колебаться мембрану и тем самым проталкивать воду. С помощью автоматического устройства обеспечивается контроль работы двигателя, который отключается при перегреве, а также после перекачки всего объема воды.

Модели насосов могут различаться по расположению всасывающих отверстий. или после перекачки всей воды. Предпочтительнее приобретать насос Малыш с верхним забором, так как в данном оборудовании электродвигатель находится снизу, а потому лучше охлаждается. Всасывающее отверстие, расположенное сверху, не захватывает со дна водозабора илистые отложение и иные примеси. Такое оборудование может работать без проблем в погруженном состоянии на протяжении длительного времени при уровне воды, находящемся ниже всасывающих отверстий.

Подобную ситуацию не перенесут модели с нижним забором воды. Поэтому за их работой необходимо следить, не оставляя на долгое время включенное оборудование без внимания. При покупке желательно выбирать модели с термозащитой, не допускающей перегрева двигателя. Проводить ремонт насоса Малыш своими руками можно в случае замены прохудившихся клапанов и при других незначительных поломках. К помощи специалистов необходимо прибегать в том случае, если у изделия не истек срок гарантии, а также при замене перегоревшего двигателя.

Погружной насос Малыш с верхним забором воды и с термозащитой

Предотвратить поломку приобретенного насосного оборудования позволяет правильно подобранная мощность, бережная эксплуатация и соблюдение рекомендаций, данных производителем.

Покупатели, внимательно относящиеся к эксплуатации насоса, довольны его работой и дают самые положительные отзывы. Подобрать подходящую модель насоса можно с помощью специалистов, которые помогут провести его установку и подключение.
