Люблю головоломки… особенно неожиданные. Вот такая неожиданная головоломка «свалилась мне на голову» сегодня. Точнее свалилась она не на голову а на мою рубашку, и не свалилась — а отвалилась.

У меня в руках развалился утюг, во время утюжки рубахи…. прям так взяла и отвалилась подошва (осталась висеть на проводах). Дело оказалось в одном отвинтившемся винтике (хлипкость крепления подошвы утюга у меня с самго начала вызвала подозрения), кторый крепил подошву на «носике» утюга.

Что бы завинтить этот винтик на место необходимо было разобрать весь утюг, что и явилось головоломкой. Беглый «гуглеж» не принес решения и пришлось делать «штурм» утюга… Вот и решил совместить решение головоломки с фотосессией. Может кому будет полезно, хотя модель утюга не известна…. но все же..

Вот так у меня выглядел утюг в самом начале, отвалившаяся потошва и собранный верх утюга:

Пятка подошвы крепится без винтов, какими-то захватами-якорями)) Т.е. надежность конструкции упирается в тот самый винтик на носике утюга.

Замечу, что фотографии я делал после разборки утюга… поэтому дальше будет «реконструкция событий».

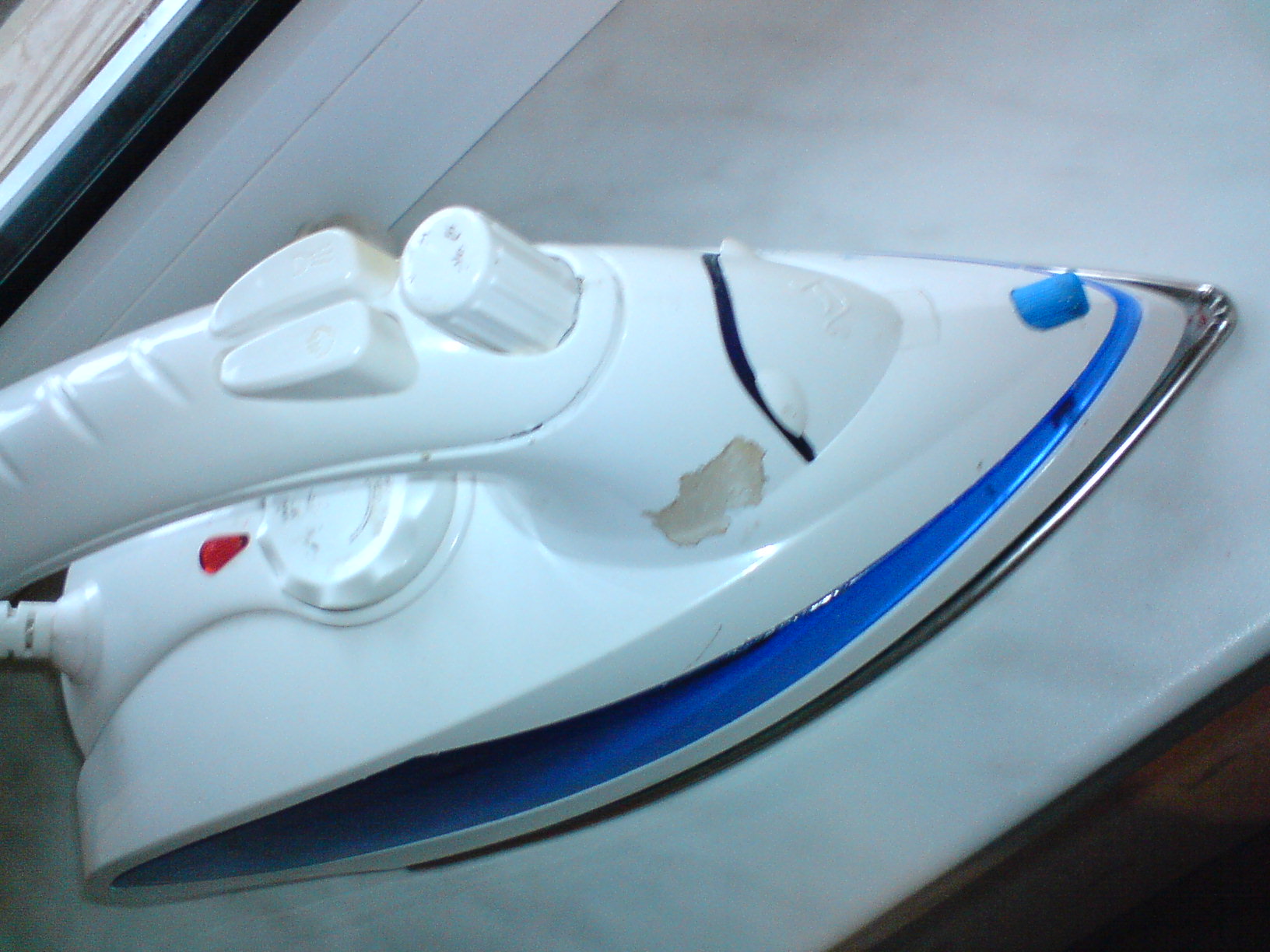

Итак встречайте — сам утюг:

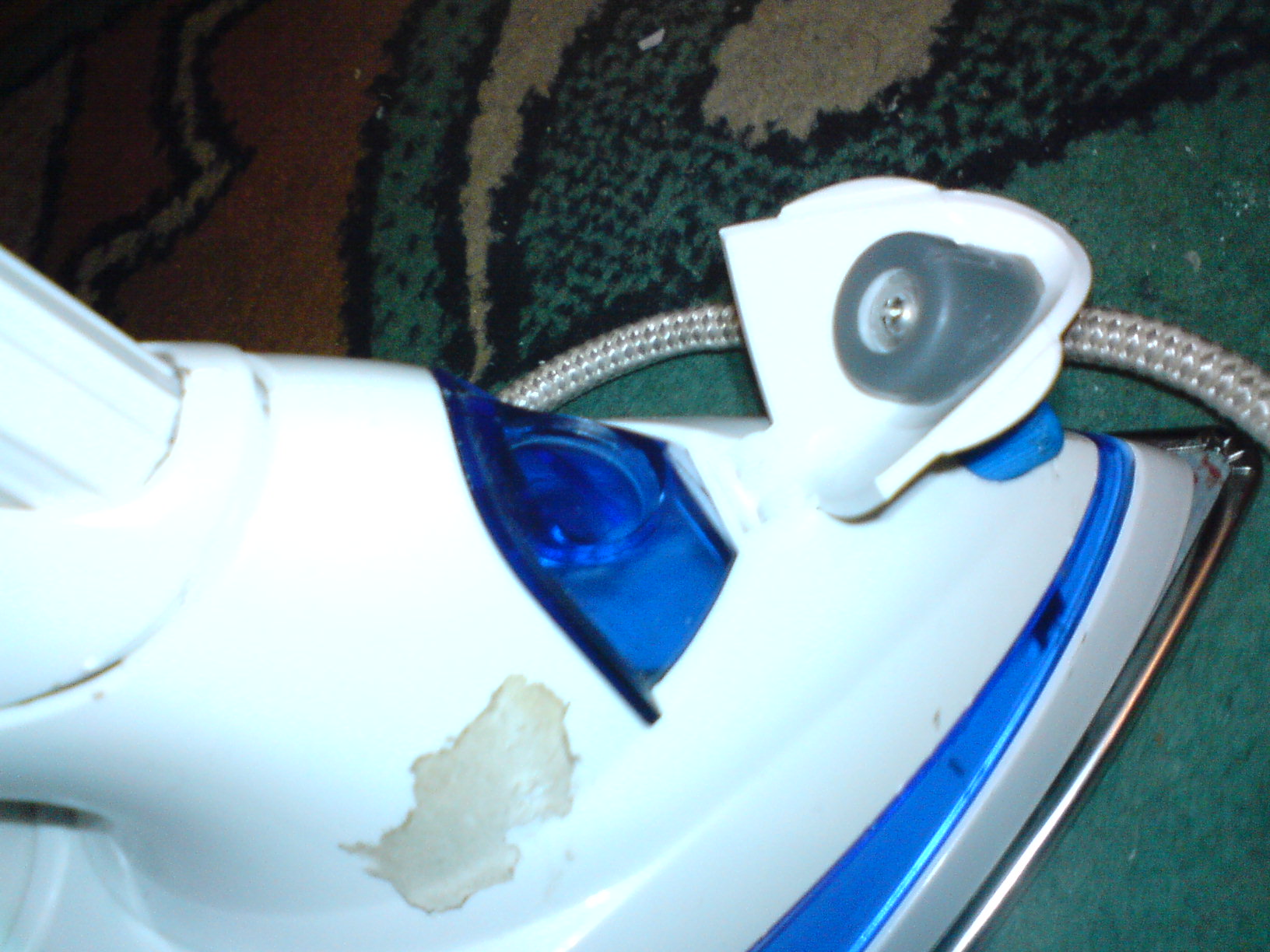

Начать разборку следует с подлого скрытого винта под крышкой емкости для воды:

Но снимать крышку нужно из зактытого состояния, поцепив отверткой и приподяв ее вверх.

Выкручиваем первый винт:

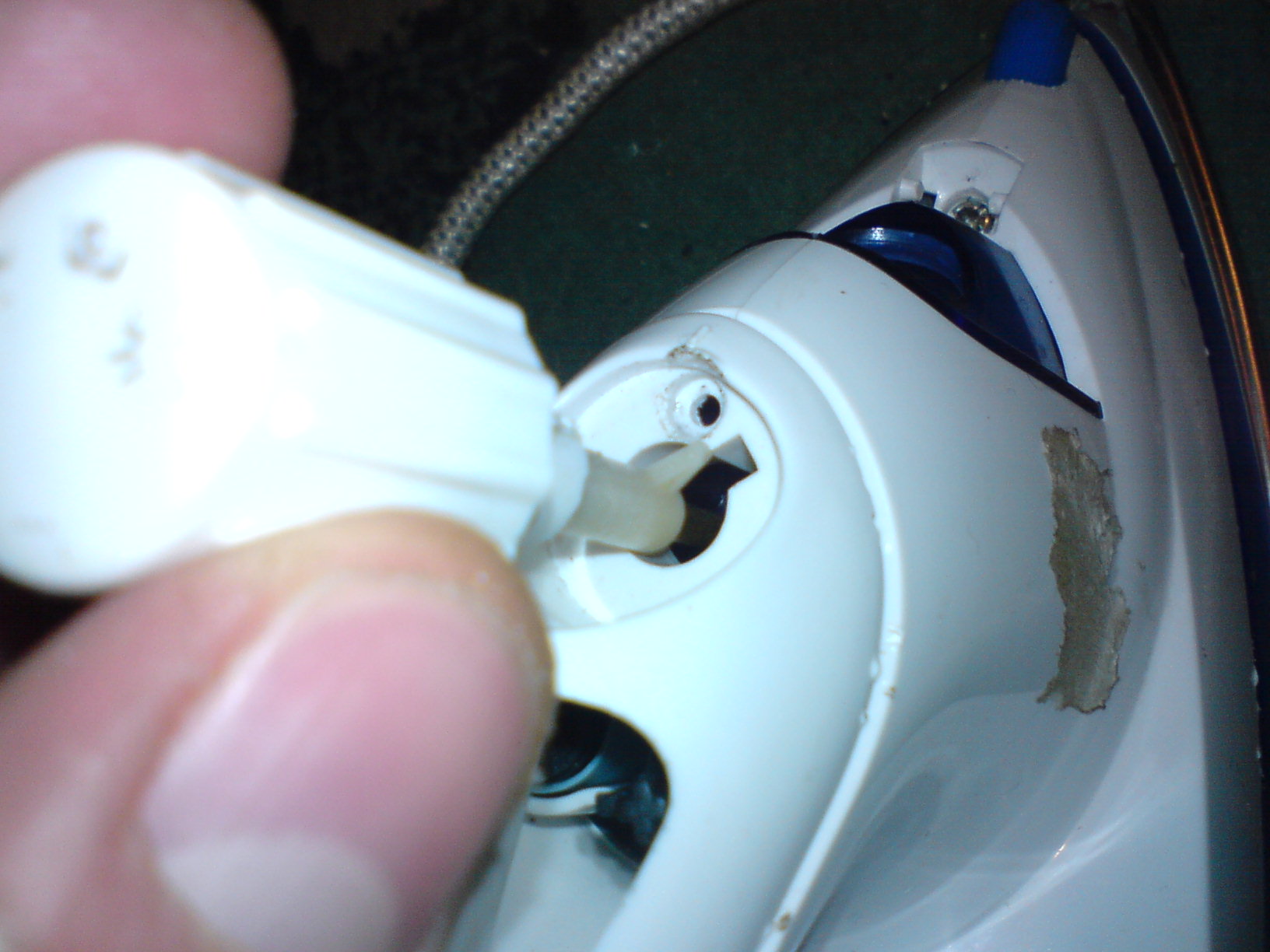

Вынимаем «рогатую фигню» из окончания ручки и вынимаем поворотный регулятор. Для этого выкручиваем его против часовой стрелки до упора, и затем тянем вверх.

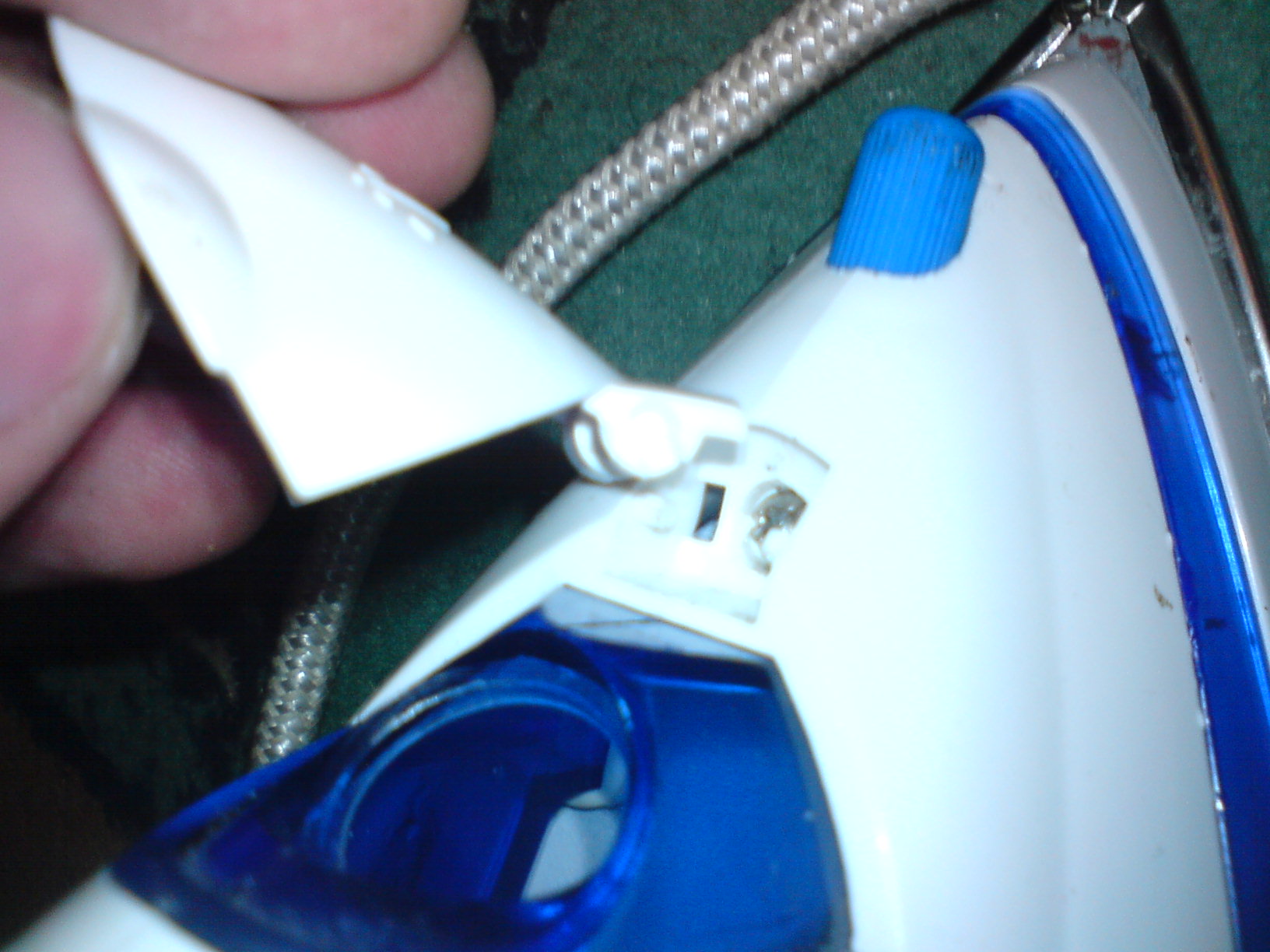

Вивинчиваем этот винтик, это уже второй скрытый винт. Я его нашел, только когда собирал утюг… я его сломали или его сломали до меня (утюг не мой) останется загадкой!!! В моем случае есть вариант купить супер-клея или найти дихлорэтана и склеить пластмассу:

Следующие 2 винта спрятаны под крышкой регулятора температуры. Ее придется жестоко выдрать отверткой. (в моем случае было проще, я ее вытолкнул с внутренней стороны, т.к. подошва еще не была привинчена)

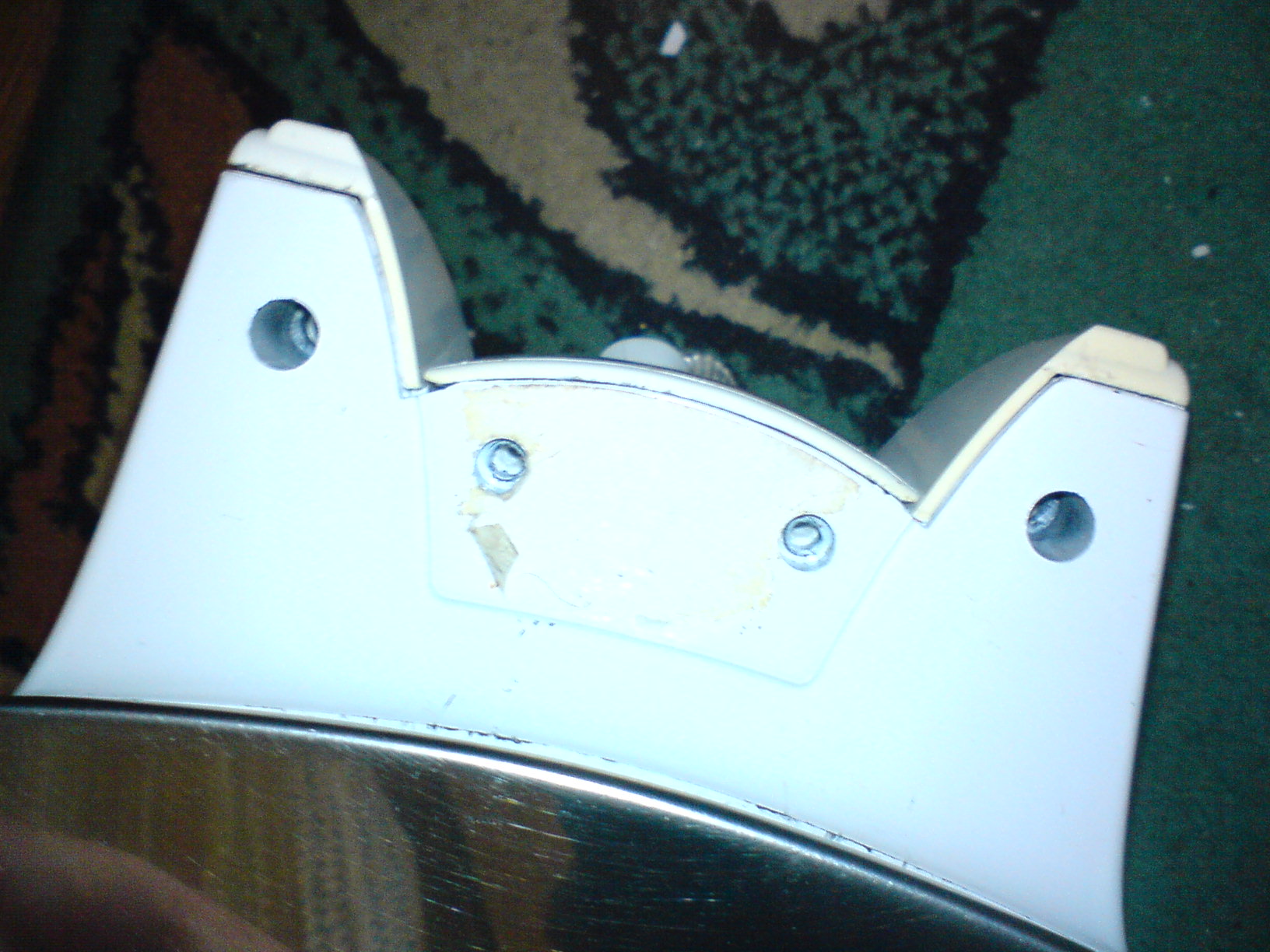

Выкручиваем винты сдесь и возле пятки подошвы . Там будет еще 4 винта: два больших и два поменьше…

Снимаем детальку:

Сеточки фильтры на дне цилиндров...

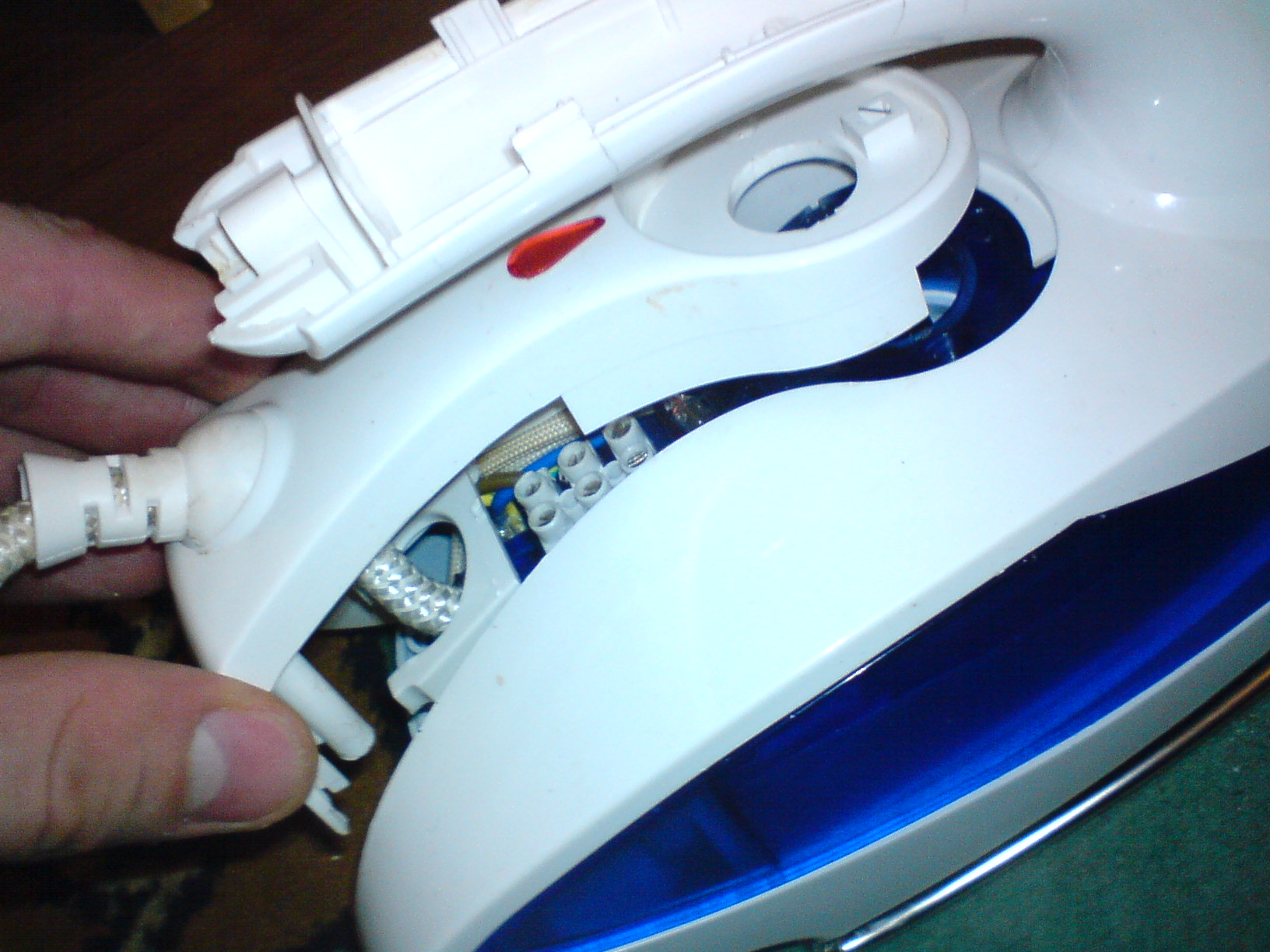

Еще нужно следить и не сорвать (как сделал я) трубку ведущую к распылителю на носике утюга:

ВСЕ, наконец-то я получил доступ к злополоучному винту на носике подошвы. Его можно завинчивать и собирать утюг. Но я рекомендую проверить целостность и зажатость всех контактов. Да и вообще провести техобслуживание утюга, рас уж разобрали….

При сборке не забываем ставить на место разные мелочи, что бы не оставалось «лишних деталей» после ремонта:

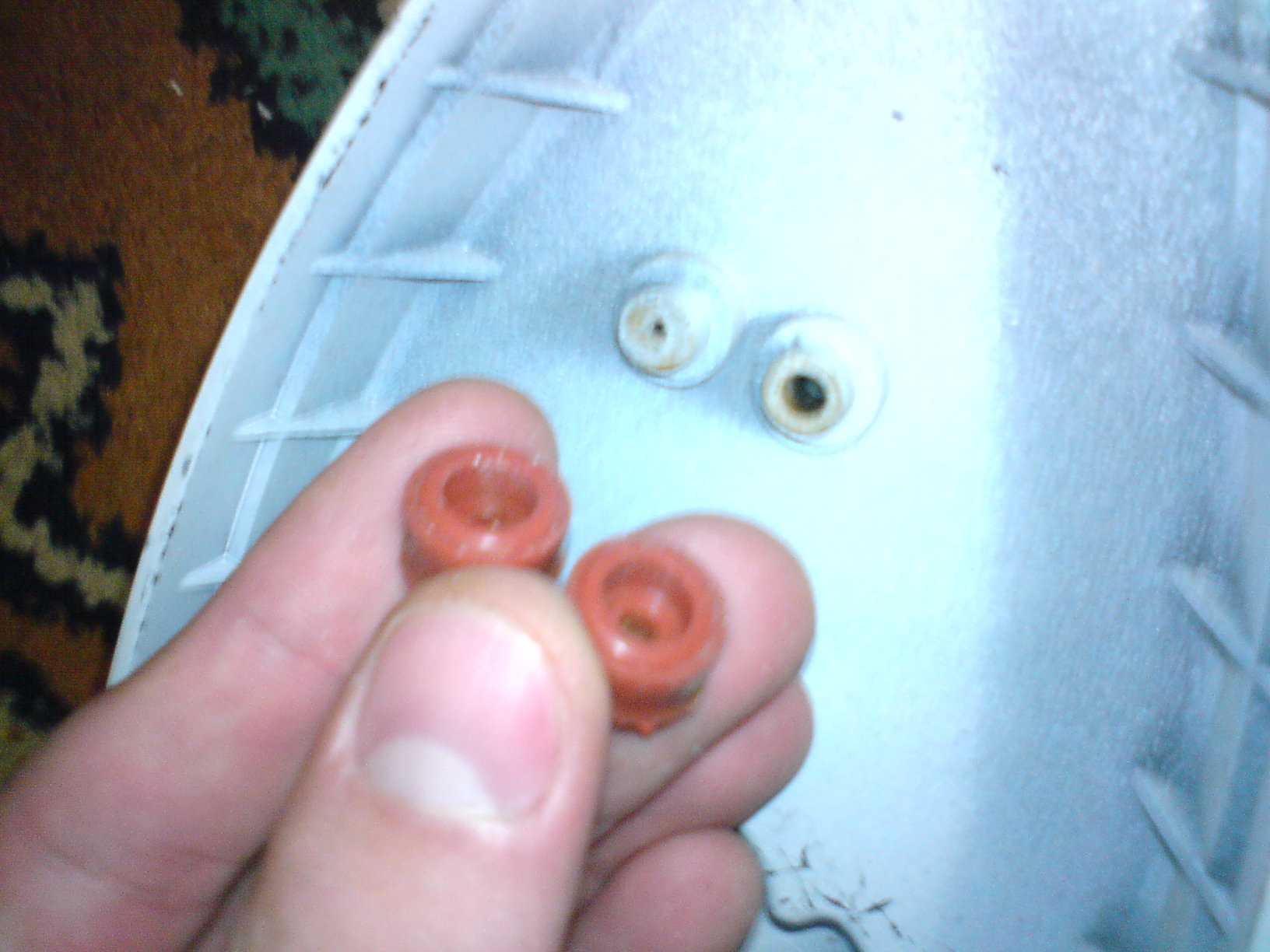

две хреновины, которые я чуть не забыл одеть на место. Это какие-то прокладки....

Все, Завинчиваю злополучный винт:

И начинаю сборку… в последовательности обратной разборке….

Единственное замечу, чтобы правильно собрать регулятор температуры я выкрутил его до упора по часовой стрелке и соответсвтенно знал, в каком положении неоходимо надевать саму крышку регулятора… это было положение максимальлной температуры:

Вроде все…. не забываем про винты и не нервничаем при сборке-разборке))))

This entry was posted on 5 октября, 2008 at 13:47 and is filed under with tags . You can follow any responses to this entry through the feed. You can , or from your own site.

Сегодня мы разберемся в той самой неприятной ситуации, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу вам, как узнать, почему не греет утюг.

Для разборки нам потребуются отвертка, металлическая лопатка, ну а дальше все будет зависеть от того, почему не греет утюг, причины.

Сначала мы видим сзади утюга один болт, выкрутить его можно с помощью плоской отвертки с отверстием посередине.

Теперь ищем остальные болты, чтобы разобрать утюг. Снимаем кнопки на ручке утюга, для этого необходимо поддеть лопаткой, но аккуратно, чтобы не сломать крепления. Под кнопками есть болт, выкручиваем его, уже используя крестовую отвертку.

Можно уже снимать верхнюю часть ручки утюга, по шву поддеваем лопаткой и отщелкиваем защелки. Так же выкручиваем все болты, которые видим.

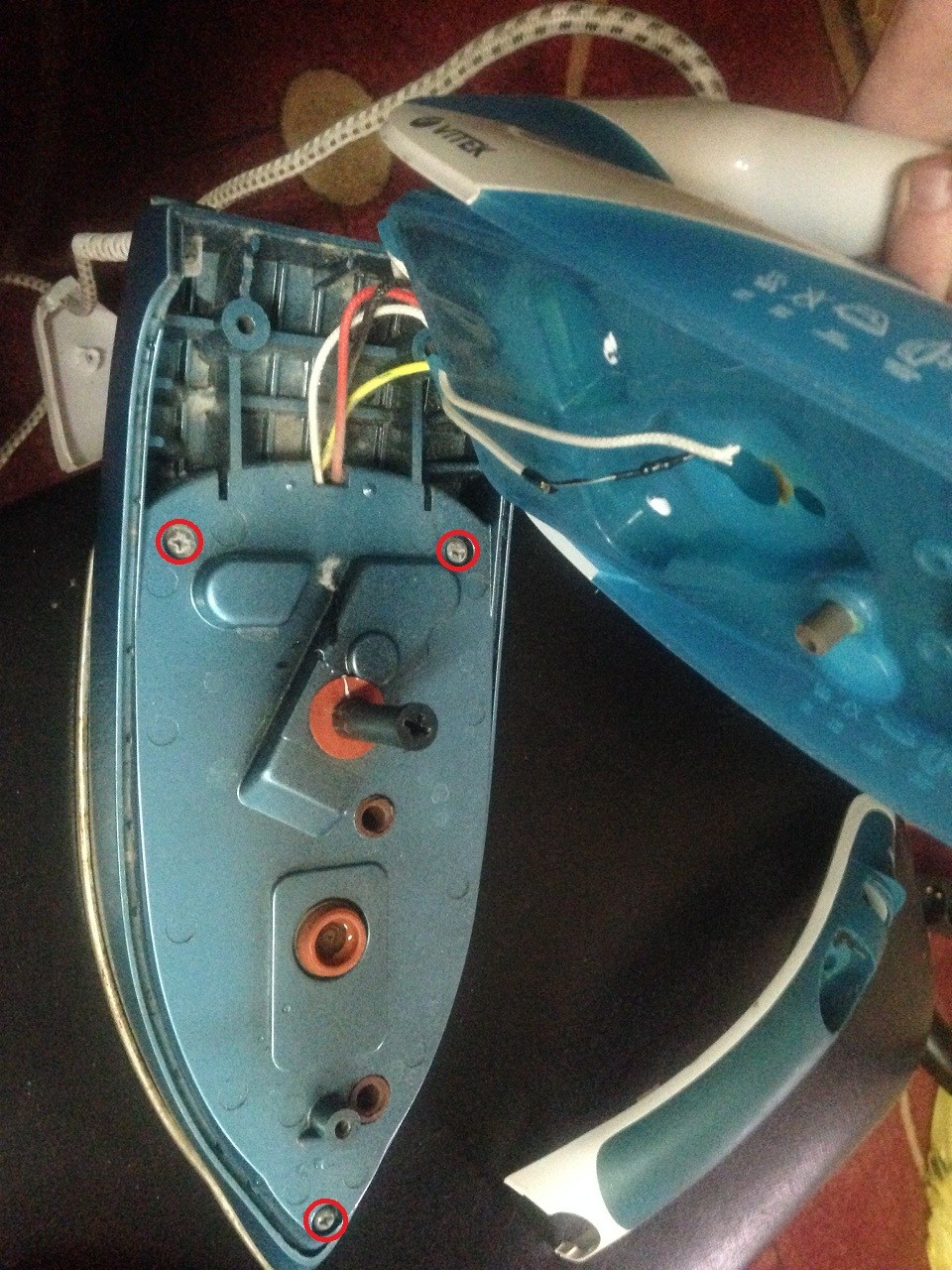

В задней части утюга vitek vt 1259 выкручиваем все болты, кроме тех, которые держат шнур питания, эти два выкручивать не нужно. Иначе шнур будет висеть и просто мешать нашим дальнейшим действиям.

В передней части, возле носика, тоже видим болты, выкручиваем.

Все болты по корпусу мы выкрутили, можно поднимать корпус. Скоро уже выясним, почему утюг перестал нагреваться. Когда подняли корпус, обнаружили еще три болта, тоже их выкручиваем.

Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греет утюг? На подошве есть терморегулятор и термопредохранитель. Термопредохранитель находится в белом чехле, нужно добраться до него, сдвинуть в одну сторону чехол не удается, поэтому можно просто разрезать пополам и раздвинуть в разные стороны.

Когда добрались до термопредохранителя, то ставим тестер в режим прозвонки и проверяем, он должен звониться. Нам термопредохранитель не звонится, значит, он не исправен и его нужно заменить на такой же. Мы выяснили, почему перестал греть утюг. Устанавливаем новый термопредохранитель и включаем утюг, он моментально стал нагреваться. Всем удачи в ремонтах.

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылитель
Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочку
Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметалла
Рис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны. Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Однако, производители против самовольного ремонта, а потому постоянно усложняют систему, чтобы обычному человеку было практически невозможно ремонтировать. Всем изготовителям не выгодно выпускать вечные вещи, выгодней постоянная покупка необходимых в быту приборов. Все же попробуем изучить теорию починки в домашних условиях.

Необходимый инструментарий

Для проведения ремонта позаботимся о некоторых инструментах, они делаются самостоятельно без особых трат. Вот список:

• пара или две отжимников;
• отжимник тайных крепежей;
• недорогой фонарик на светодиодах и увеличительное стекло;
• длинный и узкий отрезок замши, пилочку для ногтей, спирт;
• последний пункт можно заменить грифельной или чернильной резинкой, или отрезом чистой ветоши, спирт обязателен.

Отжимник

Изготавливают из верхней крепкой оболочки бамбука, его размеры примерно равны толщине палочки мороженного, одно окончание срезают на клин. Часто используют не фиксированное крепление, в сервисниках их снимают специальными клещами. Дома крышки поддевают: зубья защелки имеют двусторонний скос и покидают пазы без поломок. Не рекомендуется снимать крышку на тугих фиксаторах столовым ножом или отверткой, показано на рисунке. Сталь деформирует пластик и может привести крышку в негодность.

Почему нужно использовать бамбук - прочность его верхнего слоя на изгиб больше пластика, на сдвиг же меньше. Отжимник из бамбука при правильных манипуляциях снимет крышку, если провести все неправильно, он деформируется сам, но не испортит покрытие. Для снятия используют пару отжимников, поддевая крышку с двух сторон.

Можно сделать отжимник, срезав на клин пластиковую мешалку для кофе, которую закладывают в кофейные автоматы. Он тонкий и подойдет даже для тонкой щели, бережно уберет усы фиксируемых креплений, не оцарапает их и не сломает ничего внутри прибора.

Фонарик и увеличительное стекло

Маленькие дешевые фонарики со светодиодами светят жестко, откидывая резкие тени. Для нашего ремонта это преимущество, так как это освещение проходит даже в очень небольшие щели, с помощью лупы можно увидеть, что удерживает деталь. Чтобы провести эту операцию, поддевают крышку с проблемой демонтажа, светят туда фонарем и через увеличительное стекло смотрят, что ее удерживает.

Как снимать защелки

Оптимально найти схему демонтажа в сервисной книге, но зачастую их там просто нет. Стандартной схемы разборки не существует, так как каждая торговая марка придумывает свои секретные защелки. Причем разниться они могут даже в разных моделях одной ТМ. В книге на этот счет сказано: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на ее работоспособность». Это как раз относится к скрытым крепежам, их придется выискивать самостоятельно.

К слову, западные производители плавно уходят от изготовления конструкций, которые при самостоятельной починке можно только еще больше изломать. А вот азиатские компании упорно ему следуют. Например, в некоторых китайских изделиях носовой фиксирующий винт находится не за крышкой горловины залива, а за кнопками разбрызгивания воды и пара.

Светим и смотрим. На рисунке выделено зеленым - это не защелка, а шип в пазу. Сама защелка находится с обратной стороны. Для разбора снимают кнопки:

• подаем кнопку вперед;
• просовываем с задней части тонкий отжимник;
• отжимаем защелку;
• зажимник на исходной позиции, кнопку поднимаем вверх сколько идет, при этом мы услышим негромкий щелчок зуба, означающий, что он вышел из паза;
• поддерживаем кнопку от падения, вынимаем поджимник;
• продолжаем поддерживать, двигаем вперед под углом, выворачивая шип из паза;
• повторяем все манипуляции со второй кнопкой.

Фасонный крепеж

Крепеж в европейских моделях зачастую под обычную крестовую отвертку или шестигранник. Если нет подходящего шестигранника, покупать его не нужно, отвернуть такой зажим можно обычной плоской отверткой с жалом подходящего размера. Она же подходит для винтов со шлицем трилистник, любимого китайскими изготовителями. Но сильно зажимать отвертку не следует, так как боковой зажим создается значительный и винт может заклинить в резьбе. Если крепеж закручен очень плотно, его вынимают несколькими резкими проворачиваниями, помещая инструмент в разные пары пазов.

Хуже обстоят дела с болтом на рисунке справа - шлиц TORXX, здесь помогут ножницы или пинцет, если крепеж болтается в своем гнезде. Проще всего провести операцию мелкими плоскогубцами-утконосами или бокорезами, но последние оставят следы на перемычке шлица. Самому крепежу ничего не сделается, но если придется в следующий раз обратиться в сервис, опытный мастер увидит, что неквалифицированный человек пытался получить доступ в нутро прибора, и использует этот повод, чтобы увеличить стоимость ремонта.

Устройство утюга с паром

Чтобы проще было найти все секретные винтики, внимательно изучим устройство утюга с подачей пара. Его стандартная схема приведена ниже:

Ударное отпаривание перегретым паром устанавливают не во все модели, эффект от нее есть только при наличии максимального положения регулятора - три точки. В дорогих моделях с ударным паром помпа для подачи пара блокируется, когда указатель регулятора установлен на меньшие положения. Это прописано в инструкции, которою мало кто читает. При отсутствии парового удара нужно установить регулятор на максимум, это может решить проблему.

Нововведение в электронной части - отключение ТЭНа при изменении положения подошвы. Когда прибор поставлен вертикально специально или вследствие падения, нагрев отключается модулем позиционной защиты. Именно эта часть стоит на втором месте по поломкам в качественных моделях, на первом месте стоит образование накипи, что будет рассмотрено далее. Обе поломки зачастую подпадают под категорию самостоятельного ремонта.

Как отпаривают китайцы

Рассмотрев подошву утюгов из Китая разных категорий, можно увидеть, что у большинства моделей форсунки капельного увлажнения не настоящие. На поверку оказывается, что при капитальном нагреве можно получить паровой удар, зажав кнопку пара, в том же положении регулятора от кнопки с капельками появляется мягкий пар, чтобы получить капельное увлажнение, зажимают сразу обе.

Электрическая схема утюга

Реле КМ и датчик расположения в пространстве SK - позиционная защита. Здесь же зачастую можно найти индикатор включения, неонку, не светодиод. Защита может выключаться, что не отразится на работе утюга для потребителя, но светодиодный индикатор тоже не будет работать, а это уже составляет неудобство в пользовании. Отключаем защиту частями, сохраняя его функциональность.

На картинке прописаны цифры с индексами - это последовательность действий при прозванивании «горячей» и «холодной» цепи мультиметром: один щуп с крокодилом цепляют на штырь с вилкой сети, вторым проходят по позициям. Встретятся обе прозвонки на контактах реле КМ. В нормальном состоянии контакты КМ не замкнуты: если прибор подключен к сети, контакты терморегулятора КМ тянут, замкнутые контакты подают ток на ТЭН. Неисправность непосредственно позиционной защиты выключает ТЭН по принципу избыточной безопасности. Для мастера без соответствующего опыта этот факт может стать ребусом.

Может статься так, что при перезвонке обнаружится отсутствие контакта в соединительном колпачке. В такой ситуации поможет только перекус проводов и заделка их заново в новый.

Термозащита (термичка)

Предохранитель от перегрева включается в работу, если температурный порог подошвы уходит за 240 градусов или по ТЭНу проходит ток указанного значения. Подбирают новый предохранитель по току и мощности агрегата:

• 2200 Вт - 25 А;
• 1500 Вт - 16 А;
• 1000 Вт - 10 А;
• 600 Вт - 6.3 А.

Термозащиту подбирают с запасом, 220 В эффективный показатель напряжения в сети, амплитудное - 220 В х 1,4 = 308 В. Полупериод частоты длится 50 Гц 10 мс, термичка срабатывает 4-5 мс. В ситуации скачка тока до порога 245 В может испортиться термичка на рабочий ток ТЭНа в полностью рабочем устройстве.

Предохранители представлены в трех модификациях - разовые, подлежащие восстановлению и восстанавливающиеся самостоятельно. Первая оплавляется при аварийной ситуации, во избежание порчи других деталей ее ставят в диэлектрически стойком к температурам рукаве, чаще всего он выполнен из стеклоткани. В противном случае может пробить сетевое напряжение на подошву. Во втором случае есть биметаллическая пластина с напряжением, она перещелкивается и отключает контакты. Чтобы вернуть все в рабочее состояние ее отжимают через специально оставленное окошко, жмут чем-то острым до щелчка. Третий вариант возвращает пластину в исходное положение сам, когда оборудование остынет. Такие термички идут в паре с регулятором температуры и всегда комплектуются токовым предохранителем.

Терморегулятор

Регулятор температуры подошвы относится к основным жизненно важным деталям и потому чаще всего ломается. Это основанное на механическом действии триггерное устройство, функционирующее за счет биметаллической пластины. Ни имеет ничего общего с регулятором температуры в холодильнике. Сходство только в наличие триггера, конструкция же совсем иная. Работает по такому принципу:

1. Запчасть с движущимся контактом зафиксирована на статичном участке перекидной пружиной. Когда контакты замкнуты, на ТЭН подается напряжение. Сжатие пружины устанавливается с помощью специальной ручки на корпусе.
2. Обратная сторона контакта объединена с диэлектрическим штоком-толкателем, оборудованным биметаллической платиной.
3. Последняя деталь деформируется от нагрева и воздействует на подвижный контакт посредством штока, это воздействие продолжается до пересиливания пружины.
4. Пружина перебрасывает контакты и разводит их.
5. Происходит отключение ТЭНа, подошва снижает температуру.
6. Пластина постепенно возвращается в свое положение, когда давление на пружину уменьшается, ее перекидывает обратно и регулятор становится в стартовую позицию.

ТЭН набирает температуру, цикл идет заново. В старых моделях и части новых регулятор сконструирован с незафиксированным коромыслом - 1 на рисунке.

В структуре есть существенные минусы - четыре выгорающих контакта и большое колебание температуры между срабатыванием и отбрасыванием регулятора в стартовую позицию. Данная конструкция дополняется калибровочным винтом под ручкой, его подкручивают при избыточном наборе температуры утюгом или выкручивают, если греет слабо. Чтобы достать калибровочный винт, снимают ручку температурного регулятора. Она посажена на трение на ось, в корпусе зафиксирована лапками на распорке. Для снятия ее поворачивают до минимального значения до упора и затем тянут на себя.

В большей части моделей есть унифицированные регуляторы температуры с двойной системой подпружинивания - 2 на картинке. Он работает с высокой точностью и подрегулировки ему не нужны. Слабые точки - как и в выше описанном случае контакты, будет рассмотрено ниже. Обозначенный голубым керамический шток, в некоторых случаях он дает трещину. Длина его 8 мм, на замену делают деталь из резистора МЛТ-0,5 Вт, 2 на картинке. Обрезают его выводы до 1,5-2 мм, снимают слой краски дихлорэтаном или ПАВ-смывкой, проводниковый слой убирают с помощью наждачки. При показателе сопротивления от 620-680 кОм устанавливают так, краска сгорит без чада и запаха. Но подошва будет пробивать и пощипывать руку. Еще более неприятная ситуация - уменьшение сопротивления, если на резисторе есть незащищенный проводящий ток, а ток утечки увеличится на несколько позиций.

Случается в регуляторе трескается шайба-вставки. На замену изготавливают из фторопласта, картинка 2б.

Очистка контактов

Иногда рекомендуют очищать контакты наждачкой, но это не верно, по проводам проходит большое напряжение, чистка таким методом уменьшает срок перед обгоранием. В нынешних моделях контакты используют тонкостенные штампованные, они выгорают полностью. Для очистки берем пилочку для ногтей, оборачиваем смоченной в спирте замшей, засовываем между контактами и трем, пока на замше не будут оставаться нагарные следы. Или вырезать узкий клинышек из чернильного ластика, очистить им, а потом пройтись таким же клинышком, но из ластика для карандашей. В конце процедуры берем все ту же пилочку, обматываем ветошью в спирте и снимаем ею частицы ластика.

Случается так, что утюг греет максимально, изменение положения ручки регулятора и калибровочный винт на ситуацию не влияет. Этот симптом говорит о спайке контактов. Поможет только замена.

Как разобрать утюг

Стандартная разборка проводится по следующей схеме:

• демонтируем температурную ручку;
• убираем заднюю крышку, иногда вместе с верхней;
• за ней контактную колодку;
• верхнюю крышку;
• корпус;
• кожух регулятора температуры, если такой имеется.

Теперь нутро можно осмотреть и ремонтировать. Каждый этап предусматривает нюансы при демонтаже. Отдельно будут рассматриваться некоторые из них на примере изделий западных компаний, сейчас опишем общие нюансы.

Задняя крышка

Только она имеет крепеж винтом или несколькими. Они могут располагаться внизу парой. Здесь есть два варианта - единая задняя и верхняя крышка или отдельные. Первый вариант предусматривает прямую ручку, тогда крышки убирают подталкиванием пальцами назад, крепление осуществляется горизонтальными осями в продольных гнездах.

В случае отдельных крышек задняя крепится на одном или двух винтах, здесь тоже есть два варианта: задняя крышка заподлицо с корпусом или внакладку. Если заподлицо, то ее тащат за нижнюю часть на себя, в ее верхней части есть крепление шипами в пазах, они вывернуться и крышка достанется. Вторая ситуация относится только к креплениям на один винт в середине. Если винт выкручен, а крышка не двигается и не тянется за них, значит, она зафиксирована двойными шипами в пазах - снизу и сверху. Подталкиваем ее вверх, освобождаем нижние шипы, затем тянем вниз, выворачивая из пазов верхние.

Колодка

После демонтажа задней крышки обнаружится контактная колодка, она сама по себе является очагом поломок. В моделях разной стоимости она бывает самой простой винтовой, проводят замену сплавленной на пропиленовую. Не ставят полиэтиленовые и ПВХ, так как они не выдержат температур.

Самая надежная конструкция - с накидными клеммами - 2 на рисунке, выкручивают 2 винта хомута шнура сети и пару винтов крепления непосредственно колодки. Прозваниваем сетевые провода на относящиеся к ним гнезда колодки, если этого не происходит, требуется замена колодки или установка на провода накидных клемм. Перемонтировать провода во врубную колодку не получится.

Верхняя крышка

Неровная установленная вверху крышка закреплена на защелках, но не зафиксирована. Снять ее можно двумя отжимниками, рассмотренными выше, процесс стартует с заднего края, если не получается, беремся с переда.

Позиционная защита

Большинство моделей имеет модуль позиционной защиты под корпусом. Здесь слабое место - датчик положения. Чаще всего он представляет собой коробочку из пластика - на рисунке указано красными стрелками, всегда там есть пара выходов. Датчик положения надежно прикрыт крышкой или замазан сверху компаундом, он легко сковыривается.

Определить поломку не сложно: агрегат не включается, но небольшая болталка заставит кратковременно заработать и опять отключиться. Внутри датчика можно найти парочку контактов и ролик из металла в плотном и загрязненном покрытии. Изначально это чистый и бесцветный силикон, но появляющаяся от реле искра способствовала видоизменению. В итоге нагар мешает ролику замыкать контакты и двигаться как положено.

Испортившуюся смазку снимают столовым уксусом, ролик без смазки пускать в работу не рекомендуется. Во время использования прибор будет нагреваться бессистемно, реле хлопать, срок службы датчика значительно уменьшится. Если нет силикона, можно использовать машинное масло, этот вариант даже лучше, так как оно стойко переносит грязь и не воспринимает искры. Перед нанесением обтирают датчик спиртом, на масленку помещают иглу от шприца, аккуратно наносят масло, не пачкая стенки. После всех манипуляций крышку фиксируют обратно любым суперклеем, жирные стенки не склеятся.

Фирма Браун и некоторые иные пускают сигнал датчика положения через микросхему, где он обрабатывается. В такой конструкции лучше оставить ролик без смазки.

Еще одна вероятная неисправность - сгоревшие контакты или обмотка на реле, в такой ситуации вообще не будет происходить включение. Чтобы проверить модуль, его извлекают и подают на обмотку рабочее напряжение постоянного или переменного тока, эта цифра прописана на корпусе - зеленая линия. Услышим щелк и тестер определит замыкание. Если этого не произошло - нужна замена реле.

Если сомнения относительно прописанных на реле данных, меряют сопротивление. Если ток обмотки в данном напряжении составляет от 80-100мА, не пускают на обмотку. Проводят проверку реле от регулируемого питания. Чаще всего рабочее напряжение до 24 В.

Позиционная защита не важный элемент. Чтобы откинуть ее и оставить индикацию ТЭНа, выпаивают белый провод, делают соединение с коричневым, либо выпаивают и соединяют красный. Реле иногда начинает издавать щелкающие и дребезжащие звуки, выпаиваем его тоже.

Корпус

Когда демонтирована задняя крышка и контактная колодка, увидим фиксирующие корпус шипы в пазах - внизу рисунка. Могут там быть и винты, пока не снимаем, так как может быть еще пара винтов, удерживающих корпус в районе носика.

Уже было рассмотрено, как прячут винты китайцы, у других производителей их нужно искать под крышкой горловины залива. Когда верхняя крышка будет демонтирована, горловина останется на месте. Чтобы снять горловину, поднимаем лючок залива и убираем крышку с помощью отжимника, увидим винты на носу - верхняя часть картинки.

Далее демонтируется корпус утюга и убирается с помпами, видим все неисправности, приводящие к отсутствию пара, поступление воды внутрь, из-за чего утюг кидается искрами, шумит и пробивает. Это могут быть отложения солей в патрубках и клапанах или трещины в трубках. Подклеивать трубки нельзя, так как при условии высоких температур это неэффективно. Для начала чистим систему подачи воды от накипи. В ниппелях делаем это раствором лимонной кислоты в пропорции 1 ч. л. на стакан. Складываем лопнувшие трубки, надеваем куски термоусаживающей трубки, нагреваем с помощью бытового фена.

Проблемы разных торговых марок

Тефаль

Есть индивидуальные нюансы. Корпус демонтируется с верхней крышкой. Носовой винт под крышкой дозатора воды (слева и в центре на картинке), он просматривается через полупрозрачный пластик. Для доступа к помпам убирают верхнюю крышку на демонтированном корпусе. Винт находится за кнопками - правая часть картинки, для снятия крышки его убирают.

Данная торговая марка лидирует по производству утюгов без провода. Изделия трех видов: контакты расположены на площадке, подошва аккумулирует тепло, шнур отстреливает. Первый и второй варианты можно ремонтировать самому, третий может ложно казаться неисправным.

Шнур выбрасывает толкатель, работающий от не относящегося к системе триггерного механизма с индивидуальной биметаллической пластиной. Если кажется, что температура уже упала, а шнур обратно не вставляется, может оказаться, что прибор просто недостаточно остыл. Ждем пока опустится температура, пробуем снова поставить, устанавливаем регулятор на высокую температуру и ждем отстрела. Система не очень удобная, потому не раскупается.

Филипс

Отличительная черта ТМ Филипс - двойной корпус. Популярная модель Азур демонтируется по стандартной схеме - А на картинке, разница в размещении фиксаторов задней крышки - пара винтов в нижней части. Под декоративным слоем с помпами найдем внутренний защитный кожух с защитой - Б на картинке, далее уже располагается массивная подошва, по сути, третий корпус, на котором терморегулятор и термичка - В на рисунке.

По своей конструкции являются типичной, разбираются проще простого: сзади крышка на 1 винте без хитрых креплений. Для демонтажа выворачивают винт и тянут назад вводный шланг шнура сети - на рисунке, крышка снимется совместно с шарниром, далее разборка идет как обычно.

Браун

Неистребимый грех этих приборов - бак парогенератора с тонкими стенками из оцинкованной стали и крепеж кожуха регулятора с отгибаемыми лапками из того же материала. Он очень хорошо ржавеет, ремонтировать это бессмысленно.

Возвращаем пар

Дорогие и дешевые модели подвержены образованию накипи. Очистить ее без разборки резервуара проблематично, делать, как показано на рисунке, категорически нельзя - хозяева кипятят свой утюг в сковороде с уксусом.

Уксусная кислота будет парить на пластик, делая его хрупким, она разъедает шероховатую поверхность никеля на подошве, тефлоновое покрытие отслаивает. Для проведения правильной очистки прибор разбирают до подошвы, как на видео.

Выше уже было сказано, что для удаления накипи в утюге лучше брать лимону кислоту. Перед чисткой контакты ТЭНа и втулки из керамики плотно обматывают качественной мягкой изолирующей лентой в 3-4 слоя или термоусаживаемой лентой.

Накипь из форсунок прочищают зубочисткой. В конце процедуры щедро промывают систему чисто водой сверху вниз, заливая в бак генератора пара. Только такая процедура даст гарантию службы утюга.

и обратной сборке утюга.

Ремонт утюга-своими руками

Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».

Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\

либо мультиметром цифровым.

Существенного различия схем утюгов от разных производителей,- нет.

Схема утюга

Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips

Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.

Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.

Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:

• разрыв проводки шнура у основания вилки;
• механическое повреждение проводки шнура по всей его длине;
• перегорание тэна \подошвы утюга\;
• окисление контактов биметаллической пластины термолегулятора;
• перегорание термопредохранителя

Что здесь можно заменить при проведенном тестировании:

• заменить шнур;
• заменить вилку шнура;
• зачистить контакт терморегулятора;
• заменить терморегулятор;
• заменить термопредохранитель

Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.

Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.

Ремонт утюга — мулинекс

Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.

Фото-с пояснениями

Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.

В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.

После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.

После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:

терморегулятора;

нагревательного элемента \ТЭНа\.

Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.

Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.

Отверткой на фотоснимках показаны места креплений таких деталей.

То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.

Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.

На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.

Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.

Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.

Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.

Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.

Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.

Диагностика утюга

На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.

В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.

Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.

Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.

Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.

Тема в дальнейшем будет иметь дополнение.
