Рожковые ключи

Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .

Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние .

Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .

Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .

Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.

Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).

Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.

Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).

Бывают в виде , чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные .

Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи .

Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

• Производится специальный расчет максимальных отклонений размера зева;
• Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
• Устанавливается маркировка товарного знака;
• Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

• составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
• разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
• ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
• существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия. Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Первичные и самые интересные с исторической точки упоминания о гаечных ключах встречаются в 15 веке. Распространение они же получили только где-то в 19, когда фирма Mauser активно стала выпускать их во всевозможное производство. Также в 19 - 20 веке зарегистрировано огромное количество патентов, модифицирующих разные модели ключей.

Кажущаяся простота данной конструкции тем не менее крайне практична. Гаечным ключом пользуются и при сборке автомобилей, при работе с вообще огромным пластом и количеством всякой техники. А модели, предназначенные для работы на МКС, всего лишь модификации под условия космоса стандартного, старого, первоначального варианта изобретения.

Изначально, для большого количества вариантов ключей не было абсолютно какой-либо классификации. Это происходило именно вследствие их большого количества, а также большого количества и разнообразия патентов на них и подобные виды устройств. Однако, тем не менее, в начале 20 века наметилось-таки окончательное разделение. Главным классифицирующим признаком при этом признали системы:

• метрическую;
• дюймовую.

Техническое определение инструмента

Какое определение можно дать гаечному ключу? Это инструмент, который используется для рассоединения или соединения резьбового крепления при помощи скручивания или же откручивания гаек, болтов, а также прочих всевозможных деталей. В общем, гаечные ключи можно разделить на две группы:

• охватывающие;
• охватываемые.

Стандартно, размер отверстия (зёва) прописан в определённых правилами параметрами и измеряется в долях дюйма , так называемые дюймовые ключи, или же в миллиметрах (метрические ключи).

Расхожие фразы «ключ на 14» или «ключ на 11» и им подобные, описывающие размеры гаечных ключей, означают, что размер отверстия у этого ключа равен 14 или 11 миллиметрам соответственно.

Помимо упомянутого разделения на охватываемые и охватывающие, ключи можно разделить на множество видов, описание которых займёт уйму времени. Постараемся описать некоторые наиболее популярные и использующиеся довольно часто во многих аспектах разнообразных работ.

• рожковые;
• накидные;
• комбинированные;
• разводные;
• торцовые;
• трубчатые;
• ключи с трещоткой;
• прочие.

Самые распространённые варианты

Для начала рассмотрим рожковый ключ. В принципе, когда многие из нас берут первую ассоциацию к словосочетанию «гаечный ключ», то перед ними как на фото предстаёт картинка именно рожкового ключа. У такого инструмента гайка фиксируется между губками , которые способны напоминать рожки. Именно отсюда и идёт название этого вида гаечных ключей. У таких продольная ось головки и продольная ось ручки, как правило, находятся под углом и этот угол равен 15 градусам.

Есть и другие варианты подобного инструмента с другим углом относительно головки и ручки, в одном ключе варианты могут комбинироваться. В принципе, такое решение используется для облегчения работы хозяев инструмента в ограниченном пространстве.

Подобные гаечные ключи применяют практически везде и этому есть объяснение в их простой конструкции и относительной универсальности. Однако, тем не менее есть у подобных ключей и свои значительные недостатки. Самый ключевой - это то, что у такого инструмента только две маленькие зоны контакта, которые находятся при этом близко к углам самой гайки. Давление на эти зоны часто стремится сжать углы гайки и, как правило, это происходит когда размер зёва несколько больше размера гайки. При небольшом усилии в таком случае углы будут сминаться. Если размер отверстия точно соответствует и прилегает к гайке, то сминание тоже может происходить, только при чуть большем усилии.

Если сократить толщину губ ключа, то вероятность испортить гайку увеличивается.

Накидной или кольцевой инструмент - это более совершенный способ работать нужным вам образом. Его конструкция исключает два маленьких пятна контакта, которые описывались в предыдущем пункте. Накидной инструмент охватывает всю гайку или болт . Таким образом количество пятен контакта увеличивается до шести (по граням болта). При этом все они находятся чуть дальше от углов, что исключает их сминание. Головка имеет чуть меньший размер, в целом подобным инструментом работать гораздо удобнее.

Кольцо может лежать в одной плоскости что и ручка (так называемый плоский ключ), может находиться под некоторым углом (называют такой инструментом с отогнутой головкой). Как правило, угол равен 15 градусам. Также возможно и наличие изгиба. Некоторые варианты допускают шарнирную головку. При обслуживании гидравлических или пневматических установок случаются ситуации, когда накинуть инструмент сверху невозможно и для таких случаев делают прорези в кольце , переводя его в категорию разомкнутых.

Комбинированные инструменты обычно сочетают в себе рожковые и накидные. С одной стороны одно кольцо, с другой - другое. Это позволяет создать инструмент, лишённый недостатков какого-то из отдельных видов. При этом комбинированием только этих двух вариантов производители не ограничиваются. Более модифицированные варианты имеют угол в 90 градусов, под которым повёрнута головка и в таком случае ладонь упирается в широкую плоскость при работе что удобно.

Менее популярные разновидности гаечных инструментов

Разводные гаечные инструменты - это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью , что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт. Плюс - относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте.

Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.

Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.

Трубчатый гаечный инструмент - это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.

Гаечный механизм с трещоткой - это своеобразная модификация торцового и накидного вариант а с храповой деталью. Главное преимущество такого вида инструмента - не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка - слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.

Специфические варианты оборудования

Среди прочих вариантов можно упомянуть инструмент для спиц и велосипедный ключ , которые многим могут быть знакомы по детству. Вариант коликового монтажного инструмента интересен тем, что второй конец у него представляет из себя сужающийся стержень. Существуют гайколомы, которые используются при снятии прикипевших гаек. Если же гайка не шестигранная, а круглая, а надо помнить, что и такое бывает, то и инструмент для её ввинчивания или развинчивания нужно использовать особенный. Трубный механизм популярен у сантехников, а особые цепные ключи используются для круглых деталей, обладающих большим диаметром.

Причины разнообразия

В целом же, можно сказать, что виды гаечных ключей представляют собой очень большое разнообразие. Из-за того, что нужны они для разных гаек и болтов, а, помимо этого, ещё и применяются в самых различных ситуациях, то получается, что где-то можно воспользоваться одним видом, ну а где-то совсем другим. Основой для такого разнообразия всегда служит гайка или болт. Они могут быть расположены и прикреплены совершенно по-разному, у них может быть разительно разный размер. И в итоге всё сводится к тому, как к ним подступиться. Производителей на рынке этого вида товаров всегда, а тем более уж теперь, было немало. Вследствие этого цены сильно разнятся.

И напоследок. Те, кто часто занимается ремонтом автомобилей могут дать совет новичкам , полагающимся на комплекты гаечных инструментов от производителя. В подобные подборки разных размеров ключей не всегда входят те типы и варианты размеров, которые вы ожидали бы увидеть у себя в тот момент, когда вы залезаете под автомобиль (яма или эстакада). Не обнаружив нужного вам предмета, вы вынуждены будете вылезать из неудобной позы, искать необходимую деталь комплекта и снова залезать обратно.

Поэтому всегда, перед тем как решите заняться ремонтом машины, мысленно продумайте какие работы вам надо будет выполнять и позаботьтесь о том, чтобы все нужные для этой работы вещи оказались при вас сразу , дабы не утруждать себя ненужными суетливыми телодвижениями.

Универсальным для сантехнических работ можно назвать газовый (он же трубный ) ключ. Такой ключ поможет держать металлическую трубу или сгон во время работы. Разводной ключ также можно отнести к универсальным: он пригодится при заворачивании шестигранных гаек и контргаек. Однако, ни один разводной ключ не сравнится по удобству работы с обычными рожковыми ключами. Таблица поможет правильно подобрать их размер:

Наименование элемента трубопровода	Изобр.	№№ 1		(G)
				1 / 4 "	3 / 8 "	1 / 2 "	3 / 4 "	1"	1 1 / 4 "	1 1 / 2 "	2"	2 1 / 2 "	3"
				Ключи гаечные рожковые (мм)
Ниппель двусторонний		00	2600	14	17	21	27	34	42	50	60	77	90
Ниппель переходной (указан размeр по большей рeзьбе)		03	2600	?	17	21-22	27	34	42	50	60	?	?
Пробка с внутренней резьбой (заглушка)		41	2600	16	19	23	30	37	47	53	63	80	-
Пробка с наружной резьбой		40	2600	14	17	21	27	34	?	?	-	-	-
Пробка с наружной резьбой и фланцем		F4	2600	10	12	12	14	30	38	38	38	55	55
Контргайка шестигранная		70	2600	17	19	25	32	38	48	-	-	-	-
Муфта прямая		46	2600	17	21	25	31	40	48	55	66	84	98
Футорка		44	2600	?	17	21	27	34	42	50	60	?	?
Удлинитель круглый (указан размeр внутрeннегo двенадцатигранника)		D8	2600	-	?	12	17	22	-	-	-	-	-
Удлинитель шестигранный		F5	2600	-	-	25	-	-	-	-	-	-	-
Соединитель (штуцер) для шланга с внутренней резьбой		F1	2600	17	19	24	30	38	45	51	64	-	-
Соединитель (штуцер) для шланга с наружной (внешней) резьбой		D9	2600	14	17	21	27	34	38	44-47	54	66	85
Коллектор		**	2700	-	-	-	32	38	-	-	-	-	-
Фильтр механической очистки косого типа (косой фильтр грубой очистки, грязевик)		?	?	-	-	24?	?	?	?	?	?	?	?
Пробка фильтра механической очистки косого типа (косого фильтра грубой очистки, грязевика)		?	?	-	-	18, 20 или 21?	?	?	-	-	-	-	-
Узел присоедининения счетчика (указан размeр по штуцеру)		?	?	-	-	19?	?	-	-	-	-	-	-
Кран шаровый (обычный)		300-326		17	21	25	31	38	48	54	67	84	99
Кран шаровый (усиленный)		400-457		19	22	27	32	40	50	55	70	-	-
Накидная гайка шарового крана		320-322		-	-	30	37	47	52	-	-	-	-

Примечание:
1. По каталoгу произвoдителя - General Fittings (для фитингов) и Bugatti (для шарoвых кранов).

И о размерах сантехнических труб:

Резьба трубная цилиндрическая (G)	Металлическая труба (в т.ч. оцинковка)	Пластиковая труба (в т.ч. полипропилен)
	измеряется по внутреннему диаметру (внешний диаметр трубы будет больше, чем её размер)	измеряется по внешнему диаметру
1 / 2 "	15 мм	20 мм
3 / 4 "	20 мм	25 мм
1"	25 мм	32 мм
1 1 / 4 "	32 мм	40 мм
1 1 / 2 "	40 мм	50 мм

Гаечный ключ - это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название - рожковый. Другое название этого вида, используемое и в ГОСТе - ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.

Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа - лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

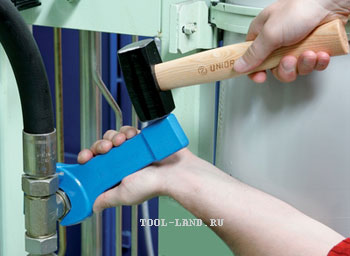

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие - ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.

Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, - это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно - это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

• Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
• Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
• Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
• Низкая прочность не дает создавать большой крутящий момент.
• Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно - изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко "спрятанные" болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания - длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста - некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток - очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

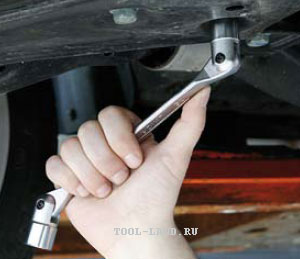

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

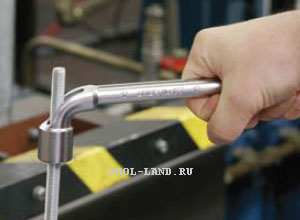

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей - свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой - не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т.д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.
