Схема теплых водяных полах от газового котла. Как смонтировать водяной теплый пол в доме своими руками? Какое напольное покрытие подойдет на теплый пол

Водяной теплый пол в частном доме своими руками

О комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.

Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу - расстоянию между трубами.

Для зоны умеренного климата:

  • При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
  • Если стены не утеплены, 10-15 см.
  • В просторных помещениях, где часть стен холодные, а часть - теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам - его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление - слишком большими.

Идеальное покрытие для теплого пола - это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый - очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни - линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум - без утепляющей подложки.

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант - это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола - улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая - планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

  • 10 м при шаге 10 см;
  • 6,75 м при шаге 15 см.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз - на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше - 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя - 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери - рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

  • Пенофол (металлизированный вспененный полиэтилен);
  • Отражающий поролоновый экран, приклеиваемый за радиаторами;
  • Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение - закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

  1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
  2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
  3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Выбор рецептуры, приготовление и заливка бетона

Заливать трубы бетоном можно только после того, как они полностью уложены, подключены к коллекторам и наполнены водой под давлением 4 бар. Перед заливкой требуется выдержать трубу под этим давлением на протяжении пары суток. Если обнаружится течь - ее сразу же устраняют. Если сама система отопления еще не смонтирована - вместо воды в трубы, при помощи компрессора, закачивают воздух и фиксируют давление шаровыми вентилями.

Сразу после закачивания давление может немного понизится за счет распрямления труб. Во время заливки и затвердевания бетона давление контролируется при помощи подключенного манометра.

Для компенсации тепловых расширений вдоль всех стен крепим демпферную ленту. Температурное расширение бетонной подушки составляет 0,5 мм на погонный метр, при увеличении температуры на 40 градусов. Если нагрев составляет всего 20 градусов, тот расширение соответственно будет в два раза меньше. Умножаем расширение на протяженность самого длинного участка бетонного пола и сравниваем полученную величину с толщиной демпферной ленты.

Для обычных квартир, как правило, достаточно уложить ленту только вдоль стен и при дверном пороге. Кроме того демпферная лента также играет роль теплоизоляции стен от теплого пола. Таким методом устраняются мостики холода, вызывающие ненужную утечку тепла.

Дополнительно в некоторых случаях делаются компенсационные швы:

  • при протяженности любой из сторон помещения более 8 метров;
  • ширина и длина помещения различаются более чем в два раза;
  • площадь пола превышает 30 кв.м.;
  • форма помещения имеет несколько изгибов.

Для протяженных теплых полов компенсационный шов с демпферной лентой обустраивается через каждые 10 м. Чтобы движение бетонных подушек в этих местах не разорвало трубу - на нее одевают жесткую пластиковую гофру (предпочтительнее) или трубу большего диаметра. Заход защитной трубы в бетонные подушки - не менее 0,5 м с каждой стороны.

Если по схеме размещения возникает скопление теплых труб в одном месте (например - возле коллектора), то на часть труб нужно надеть рукав теплоизолятора. Это поможет избежать локального перегрева и сохранит тепло для нужных участков пола.

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

  • цемент марки 300 или 400 - 1 весовая часть;
  • песок речной промытый - 1,9 в.ч.;
  • щебень размером 5-20 мм - 3,7 в.ч.

Это состав тяжелого бетона. Его вес достигает 2,5 т на 1 куб.м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола. Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

  • гранитный щебень 5-20 мм - 2 ведра;
  • цемент - 1 ведро;
  • мелкий гранитный отсев до 5 мм - 4 ведра;
  • вода - 7 л (можно добавить еще 1 л, если раствор очень густой).

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы - поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см. При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности - поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека. Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Напольное покрытие

На готовое бетонное основание можно клеить плитку и другие напольные покрытия. При этом используют клей, предназначенный для теплых полов. Если плитка попадает на компенсационный шов, то одну ее часть надо приклеить, а вторую - посадить на силикон. Силиконовый клей амортизирует тепловые перемещения основания, и плитка не треснет от перенапряжения.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз - под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол - тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу - трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше - это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество - возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола - значительно меньшая тепловая мощность.

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Итог

Грамотно обустроенное тепло в собственном доме - это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров - полученные знания позволят вам принять самое активное участие в этом процессе.

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Конечно, реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4-5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30-40% экономичнее радиаторного. Вполне возможно уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

  • Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
  • Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
  • Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
  • В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
  • Теплопотери в помещениях не должны быть более 100 Вт/м 2 . Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

  • Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
  • Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
  • В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
  • И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение бесплатно.

водяной теплый пол

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

  • В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
  • Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
  • В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
  • Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80-90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

  • Для трубы диаметром 16 мм максимальная длина 70-90 м.
  • Для трубы диаметром 17 мм – 90-100 м.
  • Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола - еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

  • В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100-150 мм. При этом количество рядов труб в этих зонах должно быть 5-6.
  • В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200-300 мм.
  • Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

  • Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5-10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

  • Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

  • Комбинированные способы укладки трубы теплого пола также применяются очень часто. Например, краевые зоны укладывают змейкой, а основную площадь улиткой. Это может помочь правильно разбить помещение на контуры распределить с минимумом остатков бухту трубы и обеспечить нужный режим.

В каждом из способов может применяться переменный шаг укладки , когда в краевых зонах он составляет 100-150 мм, а в самом помещении 200-300 мм. Тогда можно в одном помещении обеспечить требования по более интенсивному нагреву краевых зон, не применяя других способов укладки. Опытные монтажники чаще всего делают именно так.

Раскладка греющего контура «улиткой» с постоянным шагом (слева) и с переменным нагом (справа)

Для расчета контуров лучше всего воспользоваться специальным и очень простым в освоении программным обеспечением. Например, известного производителя Valtec, который свою программу распространяет бесплатно. Также имеются более простые программы для расчета раскладки контуров, которые подсчитывают длину петель, что очень удобно. Например, программа «Улитка», которая также распространяется бесплатно. Тем, кто не очень дружит с компьютером, можно сделать расчет контуров самостоятельно, воспользовавшись миллиметровой бумагой, на которой в масштабе начертить план помещения и уже на этом листе карандашом «разложить» контура и подсчитать их длину.

При делении помещений на контуры водяного теплого пола следует выполнить следующие требования:

  • Контуры не должны переходить из комнаты в комнату – все помещения должны регулироваться отдельно. Исключение могут составлять санузлы, если они расположены рядом. Например, ванная рядом с туалетом.
  • Один отопительный контур не должен обогревать помещение площадью более 40 м 2 . В случае необходимости помещение делят на несколько контуров. Максимальная длина любой из сторон контура не должна превышать 8 метров.
  • По периметру помещения, между помещениями, а также между отдельными контурами должна прокладываться специальная демпферная лента, которая после заливки стяжки будет компенсировать ее тепловое расширение.

Выбор вида утеплителя для теплого пола и его толщины

Утеплитель для теплого водяного пола обязателен, ведь никому не хотелось бы свои деньги тратить на подогрев земли, атмосферы или ненужных строительных конструкций, но пол является именно той нужной, которая должна принять львиную долю тепла от греющего контура. Для этого и применяют утеплитель. Какие их виды нужно применять? Среди всего их многообразия, авторы статьи рекомендуют, что следует обратить внимание только на два из них.

  • Экструдированный пенополистирол (ЭППС). Этот материал обладает низкой теплопроводностью, высокой механической прочностью. ЭППС не боится влаги, он практически ее не поглощает. Цена его вполне доступна. Выпускается этот утеплитель в виде плит стандартных размеров 500*1000 мм или 600*1250 мм и толщиной 20, 30, 50. 80 или 100 мм. Для хорошей стыковки плит на боковых поверхностях имеются специальные пазы.

  • Профильные теплоизоляционные из пенополистирола высокой плотности. На их поверхности есть специальные круглые или прямоугольные бобышки, между которыми очень удобно укладывать трубу без дополнительной фиксации. Шаг крепления трубы обычно составляет 50 мм. Это очень удобно при монтаже, но по цене они гораздо выше, чем плиты из ЭППС, особенно у именитых брендов. Выпускаются они толщиной от 1 до 3 см и размерами 500*1000 мм или 60*1200 мм – это зависит от производителя.

Плиты из ЭППС могут иметь дополнительный фольгированный слой, имеющий дополнительную разметку. Разметка плит дело, конечно же, полезное, но вот присутствие фольги только увеличивает стоимость утеплителя, а толку от нее не будет по двум причинам.

  • Декларируемая производителями отражательная способность не будет работать в непрозрачной среде, какой является стяжка.
  • Цементный раствор – это сильная щелочная среда, которая прекрасно «съест» ничтожный (в несколько десятков микрон) слой алюминия еще до своего застывания. Надо осознать, что фольгированные плиты – это маркетинговый ход и не более.

Авторы статьи рекомендуют применять для утепления плиты из ЭППС. Экономия по сравнению с профильными матами будет очевидна. Разницы в стоимости хватит и на крепеж, и еще немало денег останется. Вспомним народную мудрость, что сэкономленные деньги сродни заработанным.

Какой же толщины должен быть утеплитель в конструкции пирога теплого водяного пола? Существуют специальные и сложные расчеты, но можно обойтись и без них. Если усвоить несколько простых правил.

  • Если теплые полы будут делаться на грунте, то толщина утеплителя должна быть не менее 100 мм. Лучше всего сделать два слоя по 50 мм и уложить их во взаимно перпендикулярных направлениях.
  • Если теплые полы планируются в помещениях над цокольным этажом, то толщина утеплителя не менее 50 мм.
  • Если теплые полы планируются над отапливаемыми снизу помещениями, то толщина утеплителя не менее 30 мм.

Дополнительно необходимо предусмотреть крепление плит ЭППС к материалу основания, так как при заливке стяжки они будут стремиться всплыть. Для этого идеально подходят тарельчатые дюбели. Ими необходимо крепить все плиты в местах стыков и по центру.

Для крепления трубы к ЭППС используют специальные гарпун-скобы, которые надежно фиксируют трубу. Их крепят с интервалом 30-50 см, а в местах поворота трубы из PEX, шаг должен быть 10 см. Обычно рассчитывают, что на бухту в 200 метров трубы требуется 500 штук гарпун-скоб. При их приобретении не надо гнаться за брэндом, так как это будет стоить в несколько раз дороже. Существуют очень качественные и недорогие скобы российских производителей.

Выбор коллекторно-смесительного узла теплого пола

Коллектор водяного пола – важнейший элемент, который принимает теплоноситель от магистрали, распределяет его по контурам, регулирует расход и температуру, балансирует петли контуров, способствует удалению воздуха. Без него не обойдется ни один теплый водяной пол.

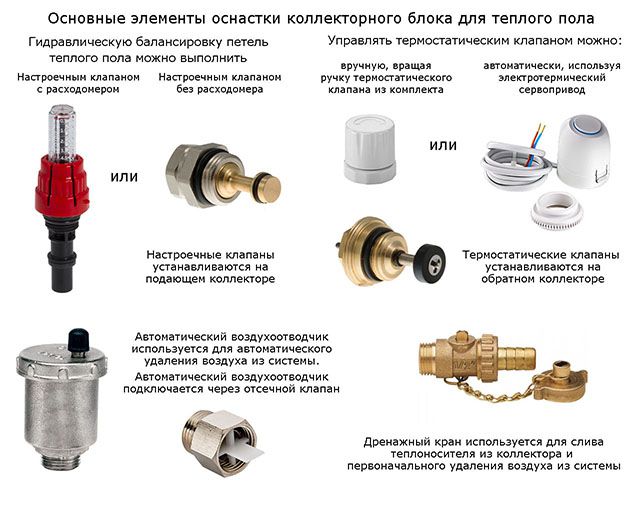

Выбор коллектора, а если говорить более корректно – коллекторно-смесительного узла лучше доверить специалистам, которые подберут нужные комплектующие. В принципе его можно собрать и самостоятельно, но это тема отдельной статьи. Просто перечислим, какие элементы должны входить в , чтобы не ошибиться в выборе.

  • Во-первых, это непосредственно сами коллекторы, которые могут оснащаться различной арматурой. Они должны оснащаться настроечными (балансировочными) клапанами с расходомерами или без них, которые размещаются на подающем коллекторе, а на обратном могут быть термостатические клапаны или просто перекрывающие вентили.

  • Во-вторых, любой коллектор для удаления воздуха из системы должен оборудоваться автоматическим воздухоотводчиком.
  • В-третьих, и на подающем, и на обратном коллекторе должны быть дренажные краны для слива теплоносителя из коллектора и удаления воздуха при заполнении системы.
  • В четвертых, для подсоединения трубы к коллектору должны использоваться фитинги, которые подбираются индивидуально в каждом конкретном случае.

  • В-пятых, для крепления коллекторов и обеспечения нужного межосевого расстояния применяются специальные кронштейны.

  • В-шестых, если в котельной не оборудован отдельный стояк для теплых полов, то за приготовление теплоносителя должен отвечать смесительный узел, включающий насос, термостатический вентиль, байпас. Конструкция этого узла имеет множество реализаций, поэтому этот вопрос будет рассмотрен в отдельной статье.

  • И, наконец, весь коллекторно-смесительный узел должен располагаться в коллекторном шкафу, который устанавливают или в нишу, или открыто.

Коллекторно-смесительный узел располагают в таком месте, чтобы все длины магистралей от него, до петель теплого пола были примерно равными и магистральные трубы были в непосредственной близости. Коллекторный шкаф часто скрывают в нише, тогда его вполне можно разместить не только в бытовках и котельных, но в гардеробных, коридорах и даже жилых комнатах.

Видео: Какие расчеты необходимы перед устройством теплого пола

Монтаж водяного теплого пола своими руками

После расчетов и закупки всех необходимых комплектующих можно постепенно воплощать в жизнь теплый водяной пол. Вначале необходимо наметить места, где будут размещены коллекторные шкафы, выдалбливаются, при необходимости ниши, а также делаются проходы через строительные конструкции. Все долбежные и сверлильные работы должны быть завершены перед следующим этапом.

Монтаж утеплителя

Перед этим этапом необходимо подготовить помещения для этого – вынести все ненужное, убрать весь строительный мусор, вымести и пропылесосить полы. Помещение должно быть абсолютно чистым. При монтаже плит необходимо находиться в обуви с плоской подошвой, так как каблуки могут повредить поверхность. Перечислим последовательность действий при монтаже утеплителя.

  • Прежде всего, на стенах отбивается уровень чистого пола при помощи лазерного или водяного . Измеряются все неровности основания при помощи длинного правила и уровня.
  • Если неровности превышают 10 мм, то их можно вполне выровнять подсыпанным чистым и сухим песком, который впоследствии следует разровнять.

  • Если теплый пол делается по грунту или над цокольным этажом, то расстилается гидроизоляционная пленка с нахлестом соседних полос не менее 10 см и с заходом на стену. Места стыков проклеиваются скотчем. В качестве гидроизоляции вполне подойдет полиэтиленовая пленка 150-200 мкм.
  • Начиная с дальнего угла помещения, начинается процесс укладки плит ЭППС. Они укладываются вплотную к стенам маркированной поверхностью вверх.
  • Плиты ЭППС должны плотно стыковаться между собой при помощи пазов, которые имеются на их боковых поверхностях. При укладке каждой плиты она плотно должна прилегать к основанию и быть в горизонтальной плоскости, что проверяется строительным уровнем. При необходимости под плиту подсыпается песок.

  • Если по пути укладки встречаются препятствия в виде выступов, колонн и других элементов, то после предварительной разметки плита подрезается строительным ножом по металлической линейке. При этом ЭППС надо положить на какое-то нетвердое основание, чтобы нож не затупился, например, кусок фанеры или ОСП.
  • При укладке следующего ряда следует учитывать, что стыки плит не должны совпадать, а идти вразбежку, подобно кирпичной кладке. Для того, если с оставшейся последней в ряду плиты ЭППС осталась часть не менее 1/3 ее длины, то укладку следующего ряда следует начинать с нее.
  • Если планируется укладка второго слоя ЭППС, то она должна вестись во взаимно перпендикулярном направлении с первым слоем.
  • После укладки теплоизоляции следует при помощи перфоратора с длинным буром и молотка закрепить тарельчатые дюбели на каждом стыке – на каждом стыке и в центре каждой плиты ЭППС. Стыки между ЭППС заклеиваются строительным скотчем.

  • Если после монтажа утеплителя остались полости или щели, то их можно забить обрезками ЭППС и задуть монтажной пеной, но можно это сделать и позже, уже после монтажа труб.

После этого, можно сказать, что мероприятия по монтажу утеплителя завершены. Хоть плиты ЭППС и имеют достаточную плотность, чтобы выдержать вес взрослого человека, все равно надо при перемещении по ним соблюдать меры предосторожности. Лучше всего использовать широкие доски или куски фанеры или ОСП.

Монтаж трубы теплого водяного пола

Настал самый ответственный и сложный момент - монтаж труб теплого пола. На этом этапе надо быть особо внимательным и аккуратным и здесь без помощника никак не обойтись. Также желательно иметь специальное приспособление для размотки трубы, так как снимать с бухты трубу кольцами категорически запрещено, так как в ней тогда будут очень сильные напряжения, что усложнит или сделает невозможным монтаж. Главное правило – бухту надо крутить, а не снимать трубу с неподвижной бухты. В принципе, это можно сделать и вручную, но с приспособлением гораздо легче.

Если на верхней стороне плит ЭППС есть разметка, то - это просто замечательно, тогда укладка труб сильно упростится. А если нет, то не стоит «вестись» на приобретение фольгированного тонкого утеплителя из вспененного полиэтилена с нанесенной разметкой. Толку от него не будет никакого. Можно разметку нанести и самостоятельно. Для этого маркером на верхней стороне плит делаются отметки на расстоянии требуемого шага контура, а потом малярной нитью отбиваются линии – так можно за короткое время сделать разметку. После этого можно прочертить трассы контуров теплого пола.

стяжка для теплого пола

В намеченном месте крепится коллекторный шкаф и в нем монтируется коллектор, пока без насосно-смесительной группы, она понадобится позже. При входе в коллектор, при выходе из него, а также при входе в , каждая труба должна быть защищена специальной гофрой. Однако, гофра от именитых производителей стоит умопомрачительных денег, поэтому вполне допустимо заменить ее на теплоизоляцию соответствующего диаметра. Также трубы должны быть защищены при переходах из помещения в помещения и от контура к контуру.

Монтаж трубы теплого пола следует начинать с зон, наиболее удалённых от коллекторов, причем на все транзитные трубы должна одеваться теплоизоляция из вспененного полиэтилена, которая обеспечит максимальную сохранность энергии до точки назначения, и не «растеряет» тепло по дороге. Далее, труба «выныривает» из плит ЭППС, уже «голой» обходит весь свой греющий контур и «заныривает» обратно и уже в теплоизоляции следует до коллектора. Сами транзитные трубы помещаются внутрь плит ЭППС, для этого в них ножом предварительно прорезаются трассы прохода.

Если теплоизоляция состоит из двух слоев плит ЭППС, то вначале укладывается первый слой, затем прокладываются все коммуникации, в том числе и транзитные трубы теплого пола, а затем второй слой подгоняется и подрезается на месте.

Кроме этого, в районе расположения теплого пола могут идти трубы к радиаторам, а также магистрали горячего и холодного водоснабжения. Если труб несколько, то их можно закрепить в пучке либо тарельчатыми дюбелями, либо перфорированной металлической полосой и дюбелями. В любом случае они не должны выступать за верхнюю поверхность плит ЭППС, чтобы сверху можно было беспрепятственно уложить контур теплого пола. Все полости задуваются монтажной пеной, которая после застывания срезается заподлицо с поверхности плит утеплителя.

По периметру помещения, где будут теплые полы, на стены наклеивается демпферная лента, которая призвана компенсировать тепловое расширение стяжки. Лента бывает как с клеящим слоем, так и без него. При ее приобретении не надо гнаться за брэндом и переплачивать в несколько раз больше. Сейчас выпускается достойная во всех смыслах демпферная лента российского производства. Если ленты вообще нет, то - это тоже не беда – ее может заменить пенопласт толщиной 1 или 2 см, приклеенный к стене на жидкие гвозди или монтажную пену.

Демпферная лента должна устанавливаться также между помещениями и разными контурами. Для этого выпускается специальная лента с Т-образным профилем. И в этом случае ее может заменить тонкий пенопласт, склеенный монтажной пеной или клеем.

Монтаж труб делается следующим образом:

  • С бухты отматывается 10-15 м трубы, на ее конец одевается теплоизоляция и соответствующий фитинг для подключения к коллектору.
  • Труба подключается к подаче соответствующего вывода коллектора.
  • По ранее размеченным трассам укладывается труба и крепится гарпун-скобами на прямых участках через 30-40 см, а на поворотах через 10-15 см. Труба должна сгибаться осторожно, без заломов.

  • При укладке не надо стараться крепить трубу сразу, а следует ее сначала разложить приблизительно по трассам на 5-10 м, а уже потом крепить скобами. Труба должна лежать на утеплителе без напряжения, не должно быть усилия, которое старается вырвать скобы из ЭППС.
  • Если скоба по какой-то причине вылетела из своего места, то ее монтируют в другом, на расстоянии не менее 5 см.
  • После обхода всего контура теплого пола, обратная труба возвращается к своей подающей и с ней рядом следует к коллектору. При необходимости на нее надевается теплоизоляция.
  • По приходу к коллектору труба подключается к нему соответствующим фитингом.

  • Возле соответствующей петли теплого пола на стене, а также еще и на бумаге обязательно записывается длина контура. Эти данные необходимы для дальнейшей балансировки.

Аналогично прокладываются все контуры . Поначалу будет сложно, но потом, после одной уложенной «улитки» все уже будет понятно и работа пойдет без проблем. При перемещении по уже проложенным контурам надо подстилать под ноги или колени доски, фанеру или ОСП.

Видео: Укладка трубы теплого пола

Монтаж армирующей сетки

Споры о целесообразности армирующей сетки идут постоянно. Кто-то говорит, что она нужна, другие утверждают обратное. Есть масса примеров удачного воплощения теплого пола без армирующей сетки и, в то же самое время, существуют примеры неудачной реализации теплого пола с армированием. Авторы статьи утверждают – армирование никогда не будет лишним, но только правильно выполненное.

Интернет изобилует примерами, когда на утеплитель укладывается и закрепляется металлическая сетка, а уже потом к ней при помощи пластиковых стяжек крепится труба теплого пола. Вроде бы удобно, но это не армирование, а просто подкладывание под стяжку абсолютно бесполезной сетки, на которую были истрачены деньги. Армирование – это когда сетка находится внутри стяжки, а не под нею. Именно поэтому авторы рекомендуют помещать сетку сверху трубы.

Для армирования стяжки подойдет металлическая сетка из проволоки диаметром 3 мм размером ячейки 100*100 мм – этого вполне достаточно. Сетки из арматуры применять не рекомендуется из-за того, что арматура имеет рифленую поверхность и при монтаже может повредить гладкую поверхность трубы. Да и не стоит тратить лишние деньги на избыточную прочность стяжки, ведь предполагается, что теплый пол монтируется уже на достаточно прочном основании. Сетка укладывается с нахлестом на одну ячейку и связывается либо вязальной проволокой, либо пластиковыми хомутами. Острые торчащие концы обязательно надо откусить, чтобы они не повредили трубу. Дополнительно сетка крепится к трубе в нескольких местах пластиковыми хомутами.

Вместо металлической сетки вполне может применяться пластиковая, которая прекрасно будет армировать стяжку и спасет ее от растрескивания. Укладывать пластиковую сетку удобнее, так как она идет в рулонах. Применение пластиковой сетки практически исключает повреждение труб, да и стоимость ее существенно ниже.

После укладки сетки опять встает вопрос о защите труб, ведь, перемещаясь в обуви по металлической сетке, можно легко повредить и ее, и трубу Поэтому снова рекомендуется перемещаться только по доскам, фанере или ОСП. Но существует еще очень грамотное решение, которое позволит избежать повреждения труб при заливке стяжки.

Приготавливается цементный раствор – такой же, какой будет при укладке стяжки (1 часть цемента М400 и 3 части песка) и в процессе укладки делаются «ляпки» из раствора, которые немного выступают за поверхность сетки – на 2 см достаточно. Эти «ляпки» делаются с такой периодичностью (30-50 см), которая позволит в дальнейшем положить на них доски или фанеру и совершенно безопасно перемещаться. Еще один плюс такого подхода – это фиксация сетки, ведь при хождении по ней она стремится изгибаться, а это может повредить сварные швы.

«Ляпки» из раствора зафиксируют сетку и помогут безопасно перемещаться

Заполнение контуров. Гидравлические испытания

Эту операцию обязательно стоит проводить еще до заливки стяжки, так как при скрытой неисправности ее легче устранить сразу, чем после того, как полы будут залиты. Для этого к сливному патрубку на коллекторе подключается шланг и выводится в канализацию, так как воды через контуры отопления будет пролито немало. Лучше всего, если шланг будет прозрачный – так будет легко отследить выход пузырей воздуха.

К входу подающего коллектора, который обязательно должен быть оборудован отсечным шаровым краном, подключается водопроводная вода через шланг или трубу. Если качество водопроводной воды низкое, то стоит заполнять систему через механический фильтр. К любому другому выходу, связанным с контурами теплого пола подключается опрессовочный насос. Это может быть свободный выход подающего коллектора, выход обратки с коллектора и другие места – все зависит от конкретной реализации коллекторного узла. В конце концов, в шаровый отсечной кран подающего коллектора можно вкрутить тройник и через него делать и заполнение системы, и опрессовку. После испытаний тройник можно снять и подключить коллектор к подающей магистрали.

Заполнение системы производится следующим образом:

  • На коллекторе перекрываются все контуры теплого пола, кроме одного. Автоматические воздухоотводчики должны быть открыты.
  • Подается вода и по шлангу слива контролируется ее чистота и выход воздуха. На внутренней поверхности труб при производстве может остаться технологическая смазка и стружка, которую необходимо смыть проточной водой.
  • После того как весь воздух вышел, и вода течет абсолютно чистая, перекрывается сливной кран, а затем перекрывается уже промытый и заполненный контур.
  • Все эти операции проделываются со всеми контурами.
  • После промывки, удаления воздуха и заполнения всех контуров перекрывается кран подачи воды.

Если еще на этапе заполнения обнаруживаются протечки, то их устраняют сразу после сброса давления. В итоге должна получиться заполненная чистым теплоносителем и обезвоздушенная система теплых водяных полов.

Для испытания системы потребуется специальный инструмент – опрессовочный насос, который можно взять в аренду или пригласить опытного мастера, имеющего такой прибор. Опишем последовательность действий при опрессовке.

  • Полностью открываются все контуры теплого пола, подключенные к коллектору.
  • В емкость опрессовочного насоса наливается чистая вода, открывается кран подачи насоса.
  • Насосом нагоняется давление в системе в два раза большее чем рабочее – 6 атмосфер, оно контролируется по манометру насоса и на коллекторе (если на нем есть манометр).
  • После поднятия давления проводится визуальный осмотр всех труб и соединений, которые, в принципе, должны быть только на коллекторе. Также контролируется давление по манометру.
  • Через 30 минут давление вновь поднимают до 6 бар и вновь осматривают все трубы и соединения. Затем через 30 минут эти действия повторяют. Если обнаруживаются протечки, то их сразу устраняют после сброса давления.
  • Если протечек не выявлено, то давление опять поднимают до 6 бар и оставляют систему на сутки.
  • Если через сутки давление в системе упало не более чем на 1,5 бар и не выявлено никаких протечек, то систему теплого пола можно считать правильно смонтированной и герметичной.

При поднятии давления в системе труба по всем законам физики будет пытаться распрямиться, поэтому возможен «отстрел» некоторых скоб в тех местах, где с ними «пожадничали». Поэтому «ляпки» из раствора очень помогут удержать трубу на месте. В дальнейшем, когда будет залита стяжка, труба будет надежно зафиксирована, но при испытаниях давлением плохо закрепленная труба может преподнести неприятные сюрпризы.

Видео: Заполнение системы теплоносителем

Видео: Опрессовка системы теплых полов

Установка маяков

Заливка стяжки теплого пола должна производиться по трубам, находящимся под рабочим давлением. Учитывая, что в большинстве закрытых систем отопления рабочее давление должно находиться в диапазоне 1-3 бар, можно принять среднее значение и оставить в контурах давление 2 бар.

В качестве маяков лучше всего использовать направляющие гипсокартонные профили ПН 28*27/UD 28*27. Они имеют достаточную жесткость и гладкую верхнюю поверхность, что очень полезно при разравнивании стяжки.

Маяки должны устанавливаться на уровне чистого пола минус толщина финишного напольного покрытия. Чтобы закрепить их очень часто используют просто растворные подушки, на которые укладывают направляющий профиль, а потом его утапливают по уровню. Но такой подход имеет недостаток в том, что в случае, если маяк встал ниже требуемого уровня, его приходится доставать, подкладывать свежий раствор и вновь выставлять.

Лучше всего, если маяки из направляющего профиля будут под собой иметь жесткую опору и в качестве нее могут послужить дюбели для бетона и шуруп соответствующей длины. Предпочтительней использовать специальные шурупы по бетону – нагели, которые не требуют установки дюбеля, а, значит, и диаметр сверления будет меньше. Если для дюбеля потребуется бурить отверстие диаметром 10-12 мм, то для нагеля достаточно 6 мм. Верхняя поверхность шляпки шурупа должна находиться на уровне поверхности будущей стяжки.

Шурупы по бетону — нагели

Маяки должны располагаться на расстоянии не более 30 см от стен. Между маяками не должно быть большого расстояния, так как раствор имеет обыкновения оседать и на уже готовой стяжке может образоваться яма. Оптимально – 1,5 м, тогда для выравнивания стяжки используют строительное правило 2 м. При установке маяков делают следующее:

  • От стен, находящихся слева и справа от входа, на расстоянии 30 см прочерчиваются две линии – это будет положение крайних маяков.
  • Расстояние между этими двумя линиями делится на равные части так, чтобы оно не превышало 150 см. Желательно, чтобы одна из полос приходилась прямо на вход в помещение. При необходимости, полоса, приходящаяся на вход, может быть меньших размеров.
  • На полу прочерчиваются линии положения будущих маяков. На них делаются отметки расположения нагелей с шагом 40-50см.
  • Перфоратором с соответствующим нагелю буром сверлятся отверстия на заданную глубину.

Для выставления шляпок нагелей в одной плоскости лучше всего воспользоваться лазерным уровнем. Если в арсенале домашнего мастера его нет, то не беда, сейчас этот весьма полезный инструмент можно взять в аренду, тем более что потребуется он всего на один день.

Лазерный уровень — незаменимый помощник при разметке и установке маяков

На стене делается отметка положения маяков. Для этого от предварительно прочерченного на стене уровня чистого пола отнимают толщину финишного напольного покрытия. Лазерный уровень выставляется по этой отметке, а затем, вкручивая или выкручивая нагели, их шляпки выставляются в одном уровне. Если пользоваться при этой операции обычным строительным уровнем, то это займет намного больше времени, да и погрешность будет выше.

Далее, на шляпки нагелей укладываются направляющие профили, строительным уровнем проверяется правильность установки. Для закрепления маяков на своих местах используют цементный раствор той же рецептуры, что и для стяжки пола (1 часть цемента+3 части песка).

Маяки снимаются со шляпок нагелей, а затем из приготовленного раствора делаются горки несколько выше, чем высота стяжки. Достаточно их делать через 1 метр, так как маяк и так уже будет надежно закреплен на шляпках нагелей. Далее, профиль укладывается и вдавливаются в раствор, а его излишки сверху сразу снимаются шпателем. В завершение уровнем проверяется правильность установки всех маяков.

В это же самое время можно проверить правильность установки всех демпферных лент, разделяющих помещения и контуры и при необходимости укрепить их положение раствором.

водяной теплый пол

Видео: Установка маяков для стяжки теплого пола

Заливка стяжки теплого пола

К стяжке теплого водяного пола предъявляются повышенные требования, ведь помимо переносимых ею механических нагрузок она испытывает еще и температурные деформации. И обычно цементно-песчаный раствор здесь не пойдет, бетонную смесь необходимо модифицировать пластификатором и фиброй.

Пластификатор предназначен для снижения водоцементного соотношения, увеличения подвижности смеси и повышения ее прочности при высыхании. Подвижность при укладке стяжки теплого пола крайне важна, так как раствор должен плотно «обхватить» трубы и легко выпустить воздушные пузыри наружу. Без применения пластификатора единственный способ увеличить подвижность смеси – это добавить в нее воды. Но тогда только часть воды вступит в реакцию с цементом, а остальная будет долго испаряться, что увеличит время схватывания и застывания и уменьшит прочность стяжки. Водоцементное отношение должно быть ровно таким, которое позволит стяжке схватиться. Обычно на 1 кг цемента необходимо 0,45-0,55 кг воды.

Пластификатор выпускается в жидком и в сухом виде. Применять его надо именно так, как рекомендует производитель, и никак иначе. Всякие «заменители» в виде жидкого мыла, стирального порошка, клея ПВА недопустимы.

Фибра предназначена для дисперсного армирования бетонной смеси, что позволяет в разы уменьшить или практически исключить образование трещин, увеличить прочность и сопротивление истиранию, увеличить прочность на изгиб и сжатие. Это достигается тем, что микроволокна фибры распределены и скрепляют стяжку по всему объему бетонной смеси.

Фибра бывает металлической, полипропиленовой и базальтовой. Для стяжки теплого пола рекомендуется применять полипропиленовую или базальтовую фибру. Добавляют ее согласно рекомендациям производителя, но рекомендуется использовать не менее 500 грамм полипропиленовой фибры на 1 м 3 готового раствора. Чтобы получить смесь с наилучшими свойствами, добавляют 800 и более грамм на 1 м 3 .

В продаже можно найти готовые смеси для заливки стяжки теплого пола от известных и не очень производителей. В состав этих смесей уже входит и пластификатор, и фибра, и другие компоненты. При несомненном удобстве их использования и высоком качестве, стоимость готовой стяжки будет существенно выше, чем приготовленный самостоятельно раствор.

Перед заливкой стяжки необходимо убрать все лишние предметы с пола, при необходимости поверхности пропылесосить. Также необходимо приготовить весь инструмент и посуду для замешивания и транспортировки раствора. Все работы по заливке стяжки теплого пола в помещении должны производиться за один раз, поэтому желательно иметь двух помощников: один готовит раствор, второй его носит, а главный исполнитель укладывает и разравнивает стяжку. В помещении должны быть закрыты все окна, стяжка должна быть ограничена от воздействия сквозняков и прямых солнечных лучей.

Самостоятельное приготовление раствора для стяжки теплого пола должно производиться только механизированным способом – качество раствора должно быть высоким. В качестве вспомогательных механизмов может использоваться бетономешалка или строительный миксер. Никакие насадки на дрель или перфоратор здесь не подойдут, что бы ни говорили различные «правдивые» источники.

Основу раствора составляют портландцемент марки не ниже М400, который должен быть сухим и со временем хранения не более 6 месяцев после даты выпуска. Песок должен также быть сухим, промытым и просеянным. Речной песок не подойдет – он имеет слишком правильную форму. Для стяжки соотношение цемента к песку должно быть 1:3 по массе, но на практике мало кто взвешивает песок и цемент, а берется универсальный метод измерения – ведро. Учитывая, что плотность строительного песка находится в диапазоне 1,3-1,8 т/м 3 , а цемента при транспортировке 1,5-1,6 т/м 3 , то можно не бояться мерить цемент и песок ведрами, так как качество смеси будет вполне допустимым.

Вода в составе раствора должна составлять примерно треть от массы цемента, то есть на 1 мешок 50 кг цемента необходимо примерно 15 литров воды. Однако применение пластификатора снижает водоцементное соотношение, поэтому при приготовлении раствора с водой нужно быть очень осторожным – лучше немного недолить и потом добавить, чем перелить.

Технология приготовления раствора миксером и бетономешалкой немного отличается. Миксером необходимо размешать на малых оборотах сухие цемент, песок и распушенную полипропиленовую или базальтовую фибру и потом постепенно добавлять воду с растворенным в ней пластификатором. В бетономешалках гравитационного типа, которых абсолютное большинство, размешать сухие цемент и песок трудно (сухой цемент налипает на влажные лопатки и барабан), поэтому в нее вначале наливают часть воды с пластификатором, а потом постепенно добавляют сначала цемент, затем песок, затем еще порцию цемента и оставшуюся воду. Фибру добавляют постепенно. Одну часть вместе с водой, другую с песком. При этом фибру нельзя кидать в барабан бетономешалки комком, а надо делить на порции и распушить перед закладкой.

Время приготовления раствора в бетономешалке обычно 3-4 минуты, а миксером немного больше – 5-7 минут. Готовность раствора определяется по однородному цвету и консистенции. Если взять комок раствора в руки и сжать, то из него не должна выделяться вода, но в то же самое время раствор должен быть пластичным. Если поместить раствор горкой на пол, то он не должен сильно растекаться, а только немного осесть под собственным весом. Если в нем сделать шпателем надрезы, они не должны расплываться, а должны держать форму.

Укладка стяжки начинается с дальних углов помещения и ведется полосами по маякам. Только после завершения одной полосы, укладывается и разравнивается следующая, закончиться процесс должен у входа в помещение. В процессе выравнивания не надо стараться сразу идеально выровнять поверхность стяжки по маякам. Главное, чтобы в стяжке не было провалов, а небольшие наплывы и следы от правила легко корректируются потом.

По истечении 1-2 дней (все зависит от внешних условий), когда по стяжке уже можно будет ходить, необходимо зачистить ее поверхность. Вначале подрезается строительным ножом и удаляется выступающая из стяжки демпферная лента, а потом берется строительное правило и острым концом прижимается к плоскости маяков. В направлении от себя, короткими, но энергичными движениями производится зачистка до тех пор, пока полностью не оголятся маяки. Затем образовавшийся мусор убирают, стяжку увлажняют из распылителя и укрывают полиэтиленовой пленкой.

На следующий день аккуратно удаляют маяки, можно и выкрутить нагели, а образовавшиеся бороздки затирают раствором или плиточным клеем. Стяжку вновь увлажняют и укрывают, это рекомендуется делать ежедневно в течение первых 10 дней после заливки.

Балансировка контуров теплого пола. Ввод в эксплуатацию

После полного созревания стяжки, а это не менее 28 дней, можно приступать к балансировке контуров теплого пола. И в этом процессе очень помогут расходомеры на коллекторе. Именно поэтому надо приобретать коллектор с балансировочными вентилями и расходомерами.

Дело в том, что петли теплого пола имеют разную длину, соответственно у них разное гидравлическое сопротивление. Очевидно, что «львиная доля» теплоносителя пойдет всегда по пути наименьшего сопротивления – то есть по самому короткому контуру, а другим достанется уже гораздо меньше. При этом в самом длинном контуре циркуляция будет такая вялая, что ни о каком теплосъеме не может быть и речи. В грамотно составленном проекте теплых полов всегда указывается расход в каждом контуре и положение регулировочных вентилей, но если теплый пол делается своими силами, то подойдет упрощенная, но действующая методика.

  • Если еще не подключён насосно-смесительный узел, то производится его монтаж. Коллектор теплого пола подключается к подающей и обратной магистрали.
  • Открываются полностью все контуры теплого пола, открываются на входе коллекторы шаровые краны подачи и обратки. Клапаны автоматических воздухоотводчиков должны быть открыты.
  • Включается циркуляционный . На головке смесительного узла ставится максимальная температура, но котел пока не включается, теплоноситель должен циркулировать комнатной температуры.
  • Давление во всей системе отопления доводится до рабочего (1-3 бар).
  • Закрываются все контуры теплого пола, кроме самого длинного. Отмечается и записывается положение расходомера на этом контуре.
  • Полностью открывается второй по длине контур. Если расход в нем больше, то балансировочный вентиль закручивается до тех пор, пока расход не выровняется с самым длинным.

  • Далее, последовательно открываются все контуры в порядке убывания их длины, балансировочными вентилями регулируется расход.
  • В результате расход во всех контурах должен быть одинаковым. Если это не так, то можно подкорректировать регулировку на контурах, не трогая самую длинную петлю.

Все вышеперечисленные операции выполнены правильно и расходомеры показывают, что циркуляция в контурах происходит, то можно начинать испытания теплого пола с подогретым теплоносителем. Начинать надо с малых температур – с 25°С, а затем каждые сутки постепенно увеличивать температуру на 5°С, до тех пор, пока теплоноситель не будет подаваться в контуры со своей рабочей температурой. Какая последовательность действий на этом этапе.

  • На терморегулирующем вентиле смесительного узла выставляется температура 25°C, включается циркуляционный насос на первую скорость и в таком режиме дают поработать системе сутки. При этом контролируется и корректируется циркуляция по расходомерам.
  • Через сутки температура поднимается до 30°C, и снова оставляется система теплых полов на сутки. Контролируется расход и температура подачи и обратки.
  • На следующие сутки температура поднимается еще на 5°С, до 35°С. Это уже гораздо ближе к рабочему режиму теплого пола, поэтому уже стоит отрегулировать разницу температур между подающим и обратным коллекторами. Если она находится в диапазоне 5-10°C, то это нормально, а если больше, то следует увеличить скорость циркуляционного насоса на одну ступень.
  • Максимальная температура, до которой можно поднимать температуру в подающем коллекторе теплого пола – это 50°C, но лучше это делать не стоит, а проверить на рабочих режимах – 45°C или 40°C. Аналогично проверяется разница температур на подаче и обратке. Насос должен работать на минимально возможной скорости, чтобы разница температур была до 10°C.

Правильность регулировки теплого пола невозможно оценить сразу, так как такая система отопления очень инерционна. Должно пройти несколько часов для того, чтобы почувствовать изменение температурного режима. Поэтому всем, кто сделал самостоятельно теплый пол, следует вооружиться терпением и постепенно вывести систему на такой режим, который бы обеспечивал нужную температуру пола с учетом покрытия. Для этого надо будет «поиграться» с настройками балансировочных вентилей, термоголовок (если ими будет снабжен коллектор) и скоростью циркуляционного насоса. Главное, что система водяного теплого пола, сделанная своими руками, работает.

Узнайте, как , изучив инструкцию с фото, в специальной статье на нашем портале.

Заключение

Упрямая статистика говорит о том, что система теплых водяных полов помимо очевидного комфорта дает еще и существенную экономию энергоносителей. Та же статистика свидетельствует о том, что количество успешных самостоятельных реализаций такого отопления растет с каждым годом. Все технологии уже отработаны, рынок наводнен любыми комплектующими, на любой вкус, цвет и кошелек. Нужная информация всегда находится в открытых источниках, у специалистов всегда можно спросить совета. Коллектив авторов надеется, что эта статья развеяла первоначальный страх и дала понять читателям, что сделать водяной теплый пол своими руками вполне возможно.

Видео: Как рассчитать и сделать водяной теплый пол своими руками

Чтобы сделать водяной тёплый пол от газового котла в доме своими руками понадобится не только укладка трубы и её подключение. Важно обладать определённой информацией по принципу работы котлов и отопительных контуров, о составах бетонов способу их укладки, учитывать состояние грунта на участке, если нет ЖБ перекрытий и лицевое покрытие пола. Из таких элементов как раз и состоит монтаж отопительного контура и его бес проблемная эксплуатация.

Котёл и трубы для контура

Если у вас печное отопление, и вы решили перейти на газ, то всё гораздо проще, так как сделать что-то с нуля всегда легче, чем переделывать уже имеющуюся конструкцию. Тем не менее, при желании доступно многое, в том числе и совмещение напольного контура с радиаторным, но, обо всём по порядку.

Виды газовых котлов

Газовые котлы отопления могут классифицироваться по способу их крепления – они бывают либо навесными (монтируются на стену), либо напольными (монтируются на пол). Кроме того, они могут быть одноконтурными (только для подогрева теплоносителя) или двухконтурными, где добавляется функция ГВС. Но нас в основном интересует не это – при монтаже водяного тёплого пола важен принцип работы этих агрегатов.

Конвекционные или традиционные газовые котлы

Принцип работы традиционного газового котла

Принцип работы конвекционного газового котла достаточно прост: вода принудительно подаётся из водопровода, полностью заполняя контур. Затем циркуляционным насосом теплоноситель приводится в движение, но при прогоне через теплообменник, он нагревается, проходит свой цикл и возвращается в котёл для нагрева.

Система довольно простая, поэтому традиционные котлы дешевле конденсационных агрегатов, но… Теплообменники делают из чугуна или нержавеющей стали и обычный пар не принесёт им какого-либо ущерба, даже при конденсации. А вот при сгорании газа такой конденсат состоит из агрессивной жидкости, разрушающей теплообменник и коаксиальную трубу.

Чтобы эти ядовитые испарения не вредили, они должны выходить в атмосферу и это происходит лишь в том случае, когда температура «обратки» не ниже 30?C. Для этого нужно поддерживать рабочую температуру на выходе не ниже 70-80?C (практическое наблюдение), но это хорошо для радиаторов, а не для тёплого пола, хотя вход есть, и вы узнаете о нём ниже.

Конденсационные газовые котлы

Принцип работы конденсационного газового котла

Лучше всего устанавливать тёплый пол водяной от газового котла конденсационного типа, если, конечно, не будет задействован ещё и радиаторный контур. Это можно сделать в доме своими руками, если кроме желания у вас имеется достаточный багаж знаний. Чтобы в этом проще было разобраться, чуть пониже я выложил видео, на котором вкратце рассказывается о принципах работы газовых агрегатов.

Конденсационные котлы ещё называют низкотемпературными и это по двум причинам. Во-первых, для теплых полов нужна более низкая температура теплоносителя, нежели для радиаторов. Во-вторых, конденсат здесь не во вред, а на пользу, так как он попадает в сопряжённую камеру котла, где частично подогревает обратную линию подачи воды, а после охлаждения стекает в отстойник.

Видео: Так работают конвекционные и конденсационные системы газовых котлов

Выбор трубы для пола

Труба TIM PEX для контура пола, сшитый ПЭ

Для системы тёплого пола (непосредственно для обогрева) применяются три вида материалов, точнее труб:

  • Медные.
  • Сшитые полиэтиленовые (ПЭ).
  • Металлопластовые.

Металлопласт (тот же сшитый полиэтилен).

Но, скажу сразу, что медь обходится очень дорого, поэтому такие контуры мы даже не станем обговаривать, остаётся сшитый ПЭ и металлопласт. Хотя, по сути, как ПЭ, так и металлопласт делаются из того же бронированного алюминиевой фольгой или EVOH полиэтилена, только мы привыкли различать их по цвету и называть по-разному.

На основании многолетнего опыта монтажа отопительных и обогревательных систем разного типа могу сказать, что лучше всего покупать трубы, которые привыкли называть металлопластовыми. Они, как правило, белого цвета, тогда как сшитый ПЭ розового, красного или серо-синего цвета. Бронированный слой в первом случае из алюминиевой фольги (имеет отличную теплопроводность), а во втором случае, это слой EVOH (эффективный материал нового поколения).

Так почему же я стал отдавать предпочтение металлопласту? Всё очень просто и на это есть обоснованные причины:

  1. трубы из сшитого ПЭ имеют такую же теплопроводность, как и металлопласт, но при этом стоят гораздо дороже;
  2. благодаря алюминиевому бронированию на металлопласт можно заливать бетонную стяжку, не заполняя тубы водой, тогда как ПЭ может деформироваться при таком давлении (сплющиться).

Рекомендация. При покупке труб из пенопласта нужно выбирать бесшовную трубу – она надёжнее. Если продавец не может предоставить сертификат на продукцию, то проверьте её самостоятельно. Для этого отрежьте из бухты кусочек длиной 7-10 мм и попытайтесь разобрать его по слоям. Если вам удалось сделать это без затруднений, значит, товар имеет низкое качество.

Для чего нужны две стяжки и как их делают

Для монтажа системы водяного тёплого пола делают две маячных стяжки – снизу черновая, которая служит основой для укладки, а сверху чистовая, которая перекрывает контур и на неё стелют облицовку (плитку, линолеум, ламинат, ковролин).

Т-образные маячные профили

В том случае, если стяжку заливают по бетонным перекрытиям, на одном из верхних этажей многоэтажного дома, то вопрос о подсыпке отпадает автоматически – снизу не будут пробиваться холодные потоки. Но если заливку придётся делать на первом этаже над подвалом, либо непосредственно на грунте, то инструкция здесь меняется коренным образом – понадобится теплоизоляция.

Пример схемы укладки маячной стяжки с учётом слоёв

Не знаю почему, но большая часть строительно-ремонтной братии упускают одну очень важную деталь при заливке стяжки – это гидроизоляционная плёнка под песочной подушкой. Если песок насыпать прямо на грунт, то его влажность станет идентичной, значит, теплопроводность получится чуть ли не идеальной, но в холодное время года такая подушка сыграет роль холодильника. Следовательно, на грунт сначала засыпают очень тонкий слой песка порядка 10-30 мм, чтобы нивелировать плоскость и застилают геотекстиль или плотный полиэтилен с заворотом на стены на пару сантиметров выше нулевого цикла. Лишнее отрезают после застывания бетона.

Установка маяков по керамзитовой подушке

А вот поверх гидроизоляции засыпают подушку 4-5 см высотой и на неё можно застелить ещё один слой плёнки, хотя это не обязательно. Теперь нужна подушка из щебня, но лучше из керамзита средней или крупной фракции толщиной не менее 60-70 мм, хотя по грунту можно даже и полметра. Керамзит выравнивают и устанавливают на него Т-образные маяки, как на первых двух фотографиях этого раздела. Заливать бетон можно не раньше, чем на следующий день, чтобы не сбить правилом ещё плохо приклеенные профили.

Примечание. В данном случае я говорил «бетон», а не цементно-песочный раствор и это неспроста. Для основы лучше всего делать стяжку из бетона марки М200 или М250 (класс прочности В15 или В20 соответственно).

Вторую стяжку уже из цементно-песочного раствора, заливают по маякам поверх отопительного контура, где высота слоя от нижней стяжки при 16-миллиметровой трубе из металлопласта будет 60-100 мм. Этот параметр по большей степени зависит от чистового покрытия, например, если это керамическая плитка, то достаточно 60-70 мм, для ламината хватит 70-80 мм, а вот для мягких покрытий лучше задействовать оставшийся диапазон. Для верхнего слоя цементно-песочного раствора обязательно требуется пластификатор – количество жидкости указывается производителем на упаковке. Такой состав компенсирует тепловое расширение цементного камня.

Важно! Нулевой цикл чистового пола следует отметить ещё до заливки черновой стяжки. Так вы сможете регулировать толщину слоёв.

Монтаж тёплого водяного пола

Эта часть статьи отведена исключительно под водяной тёплый пол от газового котла, но без установки самого котла. Другими словами, это уже монтаж контура в доме своими руками.

Способы подключения

Схема подключения коллектора к котлу и к контуру

Теперь давайте разберёмся с подключение коллектора, от которого идут все разводки подачи и возврата теплоносителя для нагрева. Обратите внимание на изображение, расположенное выше: подача воды от котла заходит на верхнюю гребёнку коллектора, а отвод остывшей после завершения цикла воды к котлу, осуществляется через нижнюю гребёнку.

Кроме того, между трубой подачи и возврата теплоносителя врезана перемычка, которая называется байпасом, а между ним и гребёнкой стоит термодатчик с сервоприводом, который также подключен и к циркуляционному насосу. Такая схема подключения используется для традиционных котлов, где желательно поддерживать температуру не ниже 70-80?C, но для пола нужно от силы 50-60?C, да и то в морозную погоду. Поэтому, на котле выставляют необходимые 70-80?C, но когда с насоса на термодатчик поступает сигнал, что на обратке более 27-30?C, сервопривод отключает насос и перекрывает подачу на контур. Горячая вода через байпас сбрасывается в обратку и циркулирует по малому кругу с t 70-80?C.

Схема подключения тёплого пола вместе с радиаторами

Обратите внимание на схему вверху, где показан принцип подключения тёплого пола вместе с радиаторами к одному котлу, здесь всё очень похоже на ситуацию, описанную выше. Циркуляционный насос из котла перегоняет воду по замкнутому циклу, куда врезаны радиаторы и контур тёплого пола, но для радиаторов нужна температура, как минимум, 70-80?C, а может и больше, тогда как для пола достаточно 50-60?C. Перераспределить потоки по температуре теплоносителя опять-таки поможет байпас и трёхходовой кран с сервоприводом.

Когда вода в напольном контуре нагревается до требуемой температуры, сервопривод перекрывает трёхходовой клапан и выключает дополнительный электрический насос на обратке. Тогда горячая вода с подачи сбрасывается через байпас в обратку перед насосом (см. схему). Получается, что теплоноситель в радиаторах по-прежнему циркулирует, а как только в системе тёплого пола температура станет ниже заданной, сервопривод откроет клапан и запустит насос.

Примечание. Сегодня на строительном рынке уже есть коллекторы в виде готовых блоков, куда входят гребёнки, трёхходовой клапан с сервоприводом, вспомогательный циркуляционный насос и байпас. Такие устройства работают по принципу, описанному выше, просто самостоятельная сборка обойдётся где-то в два раза дешевле.

Утепление

Укладка пенофола и стыковка фольгированным скотчем

Даже если при укладке черновой (нижней) стяжки было создано хорошее утепление, это вовсе не означает, что ваша отопительная система должна её обогревать, растрачивая энергоресурсы (газ и электричество стоят денег). Самый лучший вариант в данном случае, это тонкий пенофол (фольгированный пенополиэтилен) – алюминиевая фольга способна отражать инфракрасное излучение. Конечно, горячая вода не излучает ИК потоков, как та же обогревающая плёнка или УФО, но вместе со вспененным полиэтиленом фольга блокирует тепловой поток и он движется только верх. Это не единственный теплоизолирующий материал – можно также использовать тонкий экструдированный пенополистирол и даже одну фольгу без утепления.

Демпферную ленту клеят по периметру комнаты

Ширина демпферной ленты составляет от 5-ти до 16,5 см, так что вы можете выбрать её по толщине верхней стяжки с запасом 3-4 см, чтобы хватило ещё и на лицевое покрытие (лишнее позже обрезают). Толщина полосы составляет 7 мм, и она сжимается до 2-3 мм, что является компенсацией или своеобразной буферной зоной при расширении стяжки от нагрева трубы. Вместо демпферной ленты можно нарезать полосы из пенофола по требующейся ширине и зафиксировать её к стене на ПВА.

Укладка трубы

Планка-кронштейн для укладки трубы тёплого пола

Для крепления труб к полу используют кронштейны самых разных типов, но лично я предпочитаю монтажную планку, как на верхней фотографии (проверено личным опытом). Такая планка имеет до двух метров длины и её можно порезать на фрагменты, либо устанавливать беспрерывной полосой, это не имеет совершенно никакого значения. Главное, при покупке учесть диаметр трубы, а сам кронштейн фиксируют к стяжке дюбелями и саморезами (можно ударными шурупами). Расстояние между фиксаторами по прямой линии порядка одного метра, для этого нет чётких требований, но на поворотах их монтируют, как можно чаще (ели, конечно, есть такая потребность), чтобы не задиралась труба.

Способы укладки трубы: 1) спиралью, 2) петляющей змейкой, 3) сдвоенной спиралью, 4) змейкой, 5) двойной змейкой, 6) улиткой

По поводу укладки трубы тем или иным способом мне приходилось слышать разные мнения, хотя веских аргументов в поддержку того или иного способа, так никто и не привёл. Что я могу сказать, как человек, который занимается тёплыми полами уже не первый десяток лет: «Хороши все варианты, но эффективность их применения сопряжена с размерами помещения и конфигурации плоскости пола, наличия колонн, барных стоек и так далее. В некоторых ситуациях приходится совмещать по два, а иногда и по три способа укладки, чтобы добиться равномерного шага.

Укладка трубы из металлопласта по планкам-кронштейнам

Трубу обычно укладывают с шагом 15-20 см, расстояние до несущей стены, если она граничит с улицей, не более 10 см или даже меньше. Запомните, что большой шаг, к примеру, 25 см приведёт к перепаду температуры на плоскости пола и если ходить босиком, то подошвы ощутят тёплые и холодные зоны, что не совсем комфортно. Если на стенах предполагается монтаж гипсокартона , то нужно сразу вычислить толщину обрешётки и отступить от неё не менее чем на 7 см, чтобы при установке UD профиля на пол не пробить перфоратором трубу под стяжкой.

Металлопласт легко согнуть при помощи стальной пружины

Наверное, многие сталкивались с заломом трубы из металлопласта, если приходилось сделать крутой изгиб, а для тёплого пола такие места неизбежны, особенно при сложной конфигурации плоскости. Но заломов легко избежать, если в самом начале укладки надеть на трубу стальную пружину, внутренний диаметр которой на 1-2 мм больше толщины трубы. Постепенно, по мере укладки эту пружину передвигают всё дальше и дальше, используя в нужных местах для изгибов.

Разводка труб тёплого пола от коллектора по комнатам

Прежде чем проектировать установку коллектора, вы должны знать, какое количество отводов должно быть у каждой гребёнки – если их на несколько штук больше, это не страшно, туда вкручивают заглушки, но если меньше… Иногда площадь комнаты настолько велика, что одной бухты оказывается недостаточно и есть соблазн добавить кусок, соединив их металлическим фитингом, но этого делать нельзя! Замурованный фитинг, это старая бомба замедленного действия – никогда не знаешь, когда прорвёт и прорвёт ли вообще (может и пронести). Поэтому, помещения с большой площадью лучше делить на два крыла, укладывая на пол два контура.

Иногда частные дома строят достаточно большими и сделать разводку с одного коллектора по всем комнатам очень сложно, поэтому можно установить два, три, и более коллекторов в удобных для этого местах. Не следует тянуть трубу к каждому из них от котла – просто соединяйте гребёнки между собой – сэкономите не только материал, но и время, хотя качество обогрева от этого не изменится. Как правило, гребёнки устанавливают в каком-либо ящике (лично я всегда покупаю для этого металлические ящики для электрических распредщитов). Это удобно, так как там есть дверки, а внутри планки для автоматов, которые можно использовать, как основу для крепежа. Такую сборку можно оставить снаружи, но можно так же утопить в стене, если позволяет её толщина.

Распределение температуры в помещении при отоплении дома системой тёплого пола

Ещё хочу добавить, что по законам физики, как вы знаете, тёплый воздух всегда движется вверх, увлекая за собой различные мелкие элементы в виде пыли. Поэтому, если вы решили стелить на стяжку мягкое или плавающее покрытие, обязательно загрунтуйте цементное основание. Не используйте для облицовки ковролин низкого качества, так как он тоже будет разрушаться, а мелкие частички от него поднимутся вверх, уносимые воздушным потоком.

Заключение

Сделать водяной тёплый пол от газового котла в доме своими руками сможет далеко не каждый желающий, так как в большинстве случаев люди не хотят вникать в нюансы. Но если вы дочитали этот материал до конца, значит, вы один из немногих потенциальных мастеров-сантехников, способных делать самостоятельно даже сложные вещи. Удачи вам!

В последнее время широкую популярность среди разных систем отопления жилищ завоевала схема подключения водяного тёплого пола к газовому котлу. Довольно приятно выглядит интерьер комнаты без громоздких, порой несуразных, радиаторов отопления, без «ползущих» по стенам труб.

Подключённые тёплые водяные полы от газового котла в доме в отопительный сезон поддержат комфортную температуру внутри помещений. Существуют разные варианты, как подключить тёплый пол. В данной статье мы рассмотрим схему подключения тёплых водяных полов к газовому котлу.

Газовый котёл

Напольные аппараты чаще имеют больший объем

Поставщиком теплоносителя (горячей воды) для обогрева тёплых полов являются в основном газовые котлы. Котлы, работающие на природном газе – самые распространённые тепловые агрегаты в России.

Их различают по месту их положения. Это напольные и настенные агрегаты. Настенные аппараты привлекают к себе небольшими размерами, но обладают малой мощностью.

Для тёплых водяных полов устанавливают многоконтурные напольные котлы. Если обогревается сразу несколько помещений и подаётся в краны горячая вода, то монтируют котлы именно этой конструкции.

В напольном варианте применяют как надувные, так и атмосферные горелки. Надувные горелки позволяют котлу работать ещё и на жидком топливе. Это дорогие устройства, обеспечивающие обогрев больших площадей.

Наиболее приемлемый вариант – это напольный двухконтурный газовый котёл с горелками атмосферного типа.

Установка газового котла

Работа котла требует выполнения определённых условий. Их два:

  • подача газа;
  • водоснабжение.

Газоснабжение

Котёл устанавливают там, где есть возможность подключения к центральному газопроводу. Возможно подсоединение агрегата к баллонам с жидким газом. Хотя этот вариант обеспечения топливом имеет свой существенный недостаток.

Постоянная привязка к доставке и замене ёмкостей со сжиженным газом доставляет много хлопот.

Водоснабжение

Очень важен источник постоянного водоснабжения. Идеальный вариант – это возможность подключения к водопроводу. Подсоединение водяного пола к газовому котлу без постоянного водоснабжения не имеет никакого смысла. Центральный водопровод решает эту проблему. Если водопровода нет, проблему решают по-другому.

При водозаборе из естественных источников позаботьтесь об очистке воды

Также используют водозабор из естественных источников (реки и озёра). Потребуется установка фильтров грубой и тонкой очистки. Также в систему отопления включают насос.

Обеспечение принудительной подачи воды для подключения водяных тёплых полов к системе отопления осуществляет автоматизированное управление насосом. Как только давление воды падает, насос автоматически включается.

Центральный водопровод создаёт достаточное давление воды для работы газового котла, и нужда в насосе сама по себе отпадает.

Подключение водяного тёплого пола к котлу осуществляют через коллекторный распределительный узел.

Коллекторный распределительный узел

Коллекторный узел позволяет управлять температурой

Установка коллекторного узла решает вопрос о том, как подключить водяной тёплый пол. Коллекторный узел – это разводка, дающая возможность управлять температурой в контурах, расположенных в соседних помещениях.

Коллекторный узел – сложное техническое устройство. Разная комплектация узла зависит от количества контуров. Система коллекторов оснащена терморегуляторами. Устройства регулируют нагрев теплоносителей в каждом контуре отдельно:

Можно собрать тёплый пол своими руками, а вот монтаж и настройку коллекторного узла должен выполнять только квалифицированный сантехник.

Трубопроводы тёплого пола

Водяные тёплые полы представляют собой систему трубопроводов с горячей водой, помещённую в массив полов. Трубы изготавливают из различных материалов. Рассмотрим основные виды труб для тёплых полов:

  • сшитый полиэтилен;
  • металлопластик;
  • полипропилен;
  • медный трубопровод.

Сшитый полиэтилен

Молекулы полиэтилена пронизывают оплетку из цветного металла

Не подумайте, что трубы делают способом сшивания листового полиэтилена. Своим названием материал обязан молекулярному строению оболочки трубы. Молекулы полимера как бы прошивают молекулярную решётку цветного металла.

За счёт этого создаётся высокопрочный материал, выдерживающий температурные перепады и высокое давление горячей воды.

Стандартный диаметр труб для тёплых полов составляет 16 мм. Соединяют трубы между собой специальными фитингами. Для этого на концы соединяемых труб надевают втулки, одна из которых с внешней резьбой, а вторая имеет внутреннюю нарезку резьбы. Специальным инструментом диаметр конца трубы расширяют внутри одетой втулки. В результате свинчивания фитингов получают абсолютно герметичный стык. Трубы подвергаются сгибу под углом 90 градусов, не теряя своей формы.

Если вы решили самостоятельно сделать отопление полов из труб сшитого полиэтилена, то вы должны знать, что без специального инструмента это сделать будет невозможно.

Приобретать профессиональный набор инструментов нецелесообразно из-за его высокой стоимости. Лучший выход – это взять у профессионалов инструмент в аренду.

Трубы из металлопластика

Структура металлопластика представляет собой слоёный пирог. Верхний и нижний полиэтиленовые слои соединены проклеенной сеткой из алюминия. Наружная оболочка обладает высокой прочностью и стойкостью к воздействию агрессивной среды. Алюминиевая арматурная сетка укрепляет форму шланга и обеспечивает длительный срок службы изделия.

Внутреннее устройство трубы

Чем удобен металлопластик, так это своей гибкостью. Гибкость шлангов необходима при особо сложной конфигурации укладки труб в плане.

Полипропиленовые трубопроводы

Полипропилен прослужит до 50 лет

Трубы из полипропилена — экологичные изделия со сроком службы до 50 лет. Идеальная гладкая внутренняя поверхность трубопровода обеспечивает беспрепятственное прохождение горячей воды, не допускает появление накипи и отложений ржавчины.

Сопряжение полипропиленовых труб в редких случаях выполняют на фитингах. В основном трубы сваривают. Для этого используют специальное паяльное устройство. Концы труб помещают внутрь аппарата, где они нагреваются до температуры плавления. Затем механизмом паяльника концы сжимают. Сварочный комплект снабжён насадками, предназначенными для труб различного диаметра. Для тёплых полов используют насадки диаметром 16 мм.

Обращение с паяльным аппаратом довольно простое. Сформировать отопление полов из полипропиленовых труб с помощью сварки может практически каждый желающий.

Недостатком таких трубопроводов является то, что изгибают их только в нагретом состоянии.

Полипропиленовые трубы – одни из самых дешёвых конструкций тёплого пола.

Медные трубы

Медные трубы стоят дорого

Трубопроводы из цветного металла – одни из самых дорогих материалов. Подключение тёплого пола к котлу из медных труб будет стоить немалых затрат.

Однако это компенсируется массой положительных качеств:

  1. Высокая теплопроводность.
  2. Гибкость.
  3. Лёгкость в монтаже фитинговых соединений.
  4. Неограниченный срок службы.
  5. Невосприимчивость коррозии.
  6. Отторжение внутренних отложений из горячей воды.

Формы расположения труб водяного пола

Трубопровод может подключаться к коллектору в 2-х видах положения:


Улитка или спираль

Двойной ряд трубопроводов изгибают в виде спирали. Расстояние между шлангами одного ряда выдерживают в размере от 150 мм до 300 мм. Чем меньше шаг, тем больше величина теплоотдачи на единицу площади пола.

Прямолинейная змейка

Форма укладки труб напоминает сжатую синусоиду.

Такой способ расположения обогревателей является самым распространённым.

Следуют учитывать, что крайние ряды обогрева должны быть уложены на расстоянии 300 мм от стен.

Испытание водяных полов

Убедитесь, что система не пропускает воду

По окончании монтажа конструкции тёплого пола проводят испытание трубопроводов. Это делают двумя методами.

Первый метод заключается в создании давления воды в трубах, превышающее норматив в полтора раза. Метод сложен и требует специального испытательного оборудования.

Второй способ испытания более доступен. Его выполняют, подсоединив смонтированный тёплый пол к воздушному компрессору. Так как молекулы воздуха меньше молекул воды, то испытание сжатым воздухом гораздо более эффективное, чем первый метод испытания.

Перед испытанием все ответственные места соединений трубопроводов покрывают мыльным раствором. Утечка воздуха обозначит себя появлением пузырей.

В случае выявления утечек, их устраняют. Испытание повторяют.

Устройства заполнения основания водяного тёплого пола

Перед укладкой контура устраивают ровное основание

Следует оговорить то, что перед монтажом тёплого пола на его основание стелют пароизоляцию и укладывают плитный утеплитель. Заполнение основания тёплого пола выполняют в двух вариантах:

  1. Бетонная стяжка.
  2. Сухие полы.

Бетонная стяжка

Как показывает практика, оптимальная толщина стяжки должна быть 50 мм. То есть высота бетона над трубами будет составлять около 30 мм. А это обеспечит хороший обогрев пола. Если толщина стяжки превышает 70 мм, то это увеличит инертность её нагрева (пол будет медленно нагреваться и остывать).

Бетонное покрытие значительно увеличивает нагрузку на перекрытие. Вес 1 м2 стяжки толщиной 50 мм составляет 125 кг.

Перед укладкой бетона по периметру основания на стены наклеивают демпферную ленту. Демпферная лента сделана из мягкого полимерного материала толщиной от 6 до 30 мм. Высота ленты должна превышать толщину пола. Подробнее об устройстве стяжки смотрите в этом видео:

Демпферная лента смягчает расширение бетона

После укладки напольного покрытия излишки ленты срезают. Прокладка компенсирует расширение нагретого бетона.

Также при площади помещения более 30 кв. м. стяжку разделяют на несколько зон деформационными швами шириной 10 мм.

В случае непредвиденных нарушений герметичности тёплого пола бетонную стяжку придётся демонтировать. Трудоёмкая операция по разбору пола и восстановлению новой стяжки обойдётся очень дорого.

Сухие полы такими недостатками не обладают.

Сухие полы

Устройство сухих полов – наиболее удобное заполнение водяных тёплых полов. Ликвидация аварийной ситуации с тёплыми полами не вызовет особых затрат.

Засыпка из керамзитового песка легко убирается. После сушки песок возвращают на место.

Методика расчёта водяного пола

Длина контура должна быть не более 100 м

При расчёте водяного пола учитывают следующие факторы:

  • общая длина контура должна быть ограничена длиной 100 м. При увеличении этого показателя давление воды в трубах не будет достигать нормативного уровня;
  • соседние контуры не должны отличаться длиной более 15 м;
  • расстояние между рядами труб должно составлять 150 мм;
  • при уменьшении междурядного расстояния до 100 мм придётся укладывать на 1 м 2 площади на 10 м труб больше.

Если вы чувствуете, что ваш опыт в проведении сантехнических работ недостаточен, то лучше вызвать профессионалов и всю ответственность за качество монтажа тёплого водяного пола переложить на них.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла : горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла - теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник - металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) - может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность газового котла отопления для частного загородного дома или квартиры используется простая формула - 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ (баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.


Плюсы и минусы газовых котлов:

Обвязка котла – это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или "Люкс" - самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании
