Строительство каркасно-щитовых домиков для бань доступно большинству владельцев приусадебных участков. Стоимость такой постройки значительно ниже, чем аналогичных сооружений из сруба или кирпича. Сегодня вы узнаете об изготовлении каркаса бани своими руками.

Возведение деревянного каркаса для бани

Изготовление каркасной конструкции бани начинается после устройства фундамента, который для таких легких построек обычно имеет столбчатый вид и выполняется из блоков, бетона или труб. Каркас состоит из нижней, верхней обвязок и деревянных элементов стен. Это важнейший элемент сооружения, от которого зависит его прочность и надежность.

Материалы для строительства каркаса из дерева для бани

Для оперативной работы нужно заранее подготовить материалы и все инструменты, которые будут необходимы:

• Доска или брус. Поперечные размеры доски для изготовления каркаса - 38х140 мм или 38х100 мм. Брус берется сечением 150х150, 120х120 или 100х100 мм.
• Рулонный материал для гидроизоляции - подойдет толь или рубероид.
• Крепеж. В качестве него используются гвозди длиной 50, 100, 150 мм и шурупы для дерева, соответственно - 50 или 100 мм.
• Строительный угольник и уровень для проверки правильности геометрических форм, создаваемых при сборке каркаса бани.
• Растворы антисептика и антипирена для обработки древесины. Они помогут защитить будущую постройку от насекомых, грызунов и случайного возгорания.

Применяемые для изготовления каркаса пиломатериалы должны быть хорошо просушены и обработаны защитными составами. Иначе в дальнейшем грибок и плесень сможет создать ненужные проблемы.

Подготовка фундамента для деревянного каркаса бани

Правильная укладка нижней обвязки каркаса во многом зависит от качества устройства фундамента для бани. Перепад высоты его столбиков на должен превышать 10 мм при идеальной их вертикали. Любые нарушения осложнят дальнейшие работы.

Подготовка фундамента к монтажу обвязки производится еще на этапе его заливки. Для этого к его арматуре заблаговременно привариваются анкерные болты для последующего крепления на них деревянного бруса. На готовом фундаменте они выступают над его верхней поверхностью. Другой вариант - деревянные пробки, уложенные в свежий бетон.

Для выравнивания верха столбиков используется раствор из цементно-песчаной смеси. Перед укладкой бруса они изолируются рубероидом, наклеенным на сухую поверхность с помощью битумной мастики.

Устройство нижней обвязки деревянного каркаса бани

Устройство обвязки каркаса бани из бруса требует правильного соблюдения технологии, которая позволяет производить такую работу двумя способами.

Один из них предполагает ее начало с угла будущей постройки и сборку всей конструкции по кругу. В другом случае элементы обвязки располагаются по двум длинным сторонам постройки, а между ними собирается обвязка коротких стен. Рекомендуется последний способ, так как он считается более надежным.

Иногда угловые соединения досок или бруса производятся с выборкой их древесины для получения пазов. Для надежной фиксации элементов конструкции их горизонтальность и длина должна быть хорошо замерена и подогнана.

В качестве крепежа для соединения бруса и досок обвязки используются шурупы, гвозди и металлические уголки. Анкерные болты прижимают гайками элементы обвязки к основанию.

В итоге должна получиться жесткая неподвижная конструкция, состоящая из деревянной рамы обвязки, закрепленной на фундаменте. После контроля выполненной работы с помощью строительного уровня и угольника можно приступать к монтажу стоек и верхней обвязки.

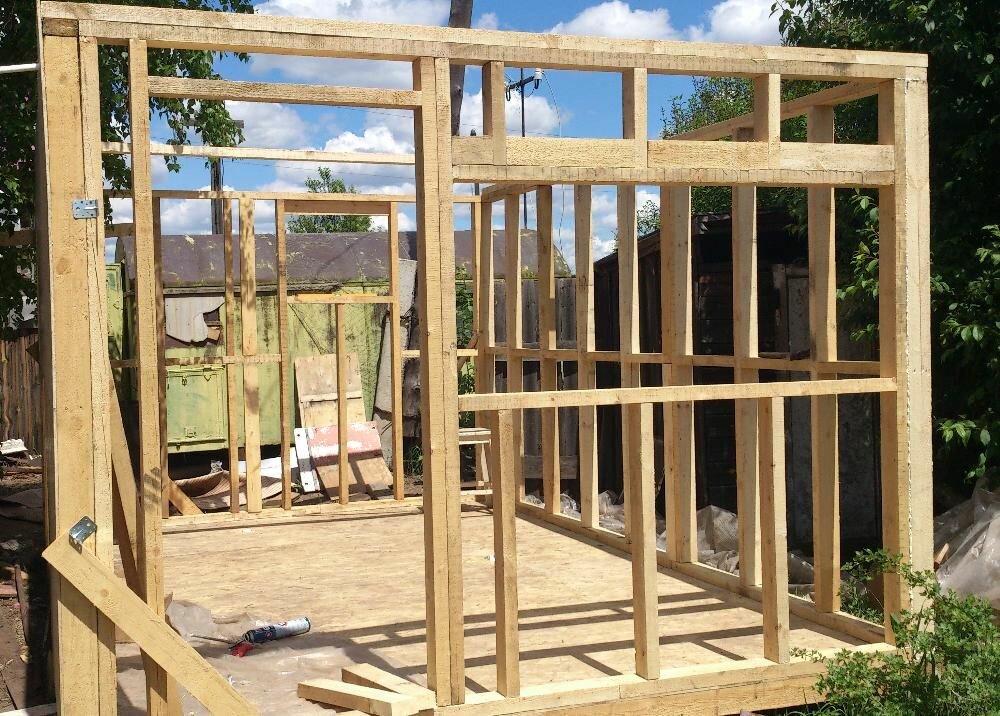

Стойки и верхняя обвязка деревянного каркаса для бани

Возведение стен каркаса для бани начинается с монтажа его угловых стоек, которые опираются на нижнюю обвязку. Затем устанавливаются все промежуточные стойки с шагом 600 мм. В местах расположения оконных и дверных проемов расстояние между соседними стойками может быть другим. Сверху и снизу проемы ограничиваются дополнительными горизонтальными ригелями, закрепленными на вертикальных элементах каркаса.

После сборки стен и перегородок каркаса выполняется его верхняя обвязка. Она соединяет все вертикальные элементы конструкции между собой, придает ей прочность и распределяет нагрузку от будущей кровли на стены строения. Верхняя обвязка выполняется также из доски или бруса.

Перед ее выполнением стойки фиксируются в нужном положении временными раскосами из любого ненужного материала - обрезков досок, брусков и т.д. После выравнивания угловых стоек к ним крепится брус верхней обвязки, на котором закрепляются верхние концы всех остальных элементов стены. По углам внутри стен крепятся постоянные раскосы, а временные связи удаляются.

Устройство лаг пола и потолочных балок делает каркас бани намного жестче. Для изготовления пола парилки, предбанника и комнаты отдыха к лагам, закрепленным на нижней обвязке, прибиваются бруски сечением 50х50 мм. На них настилаются доски чернового пола. После укладки на него рубероида, минеральной ваты и слоя пароизоляционной пленки устанавливаются доски чистового пола.

Стропильная система для каркасной бани

Стропильные конструкции для кровли собираются не на стенах постройки, а возле нее на ровной площадке. Эти изделия изготавливаются по шаблону в виде раскрытого циркуля с поперечной перекладиной в его верхней части. Затем они поочередно поднимаются на стену и размещаются над соответствующими им каркасными стойками.

Для удобства монтажа стропильной системы на потолочных балках можно устроить временный настил из толстых досок. Это повысит безопасность работ на высоте и даст возможность свободного перемещения. Перед поднятием последних конструкций на них размещаются формы из листов ОСП для кровельных фронтонов.

После окончания кровельных работ и обшивки стен устанавливаются дверные коробки и оконные блоки. Работа по изготовлению каркаса для бани закончена.

Деревянный каркас для бани из досок

Традиционно обвязка и стены каркаса выполняются из бруса. Но есть более экономичное решение. Можно изготовить каркас бани из досок. Для его монтажа можно использовать обрезную доску 25х100 мм. Ее применение не ослабит прочность всей конструкции, так как будущая обшивка стен перераспределит всю нагрузку.

При использовании этих тонких досок важно учитывать небольшую хитрость. Для работы ответственных участков каркаса, например, его обвязок и углов, доску сдваивают. Это имеет определенное преимущество перед брусом: если его от влажности «ведет», то сдвоенные доски компенсируют взаимно все изгибы.

Кроме того, уменьшается вероятность появления «слабых» мест. Сучки бруса уменьшают его прочность. Следовательно, его нужно тщательно подбирать. А качественный брус - более дорогой. В отличие от него, доску можно применять любую, так как на сбитых досках вероятность совпадения расположения сучков ничтожно мала. Впрочем, доску можно подвинуть.

Возведение металлического каркаса для бани

Сварной каркас бани из металла - это прочная и долговечная конструкция. Кроме того, она имеет небольшой вес, высокую скорость монтажа и совместима с любым блочным, свайным или столбчатым фундаментом. Материалом для металлического каркаса служит профильная труба, швеллер или уголок. Как и его аналог из дерева, сварной каркас состоит из нижней и верхней обвязок. Между ними располагаются стойки. В нем весьма легко предусмотреть проемы, окна, двери и обрешетку для пола и кровли. Каркас из металла обшивают профилированным настилом, панелями и деревом.

Достоинства металлического каркаса для бани

Постройки, возведенные на основе металлических каркасов, по сравнению с традиционным строительством из камня, клееного бруса или бревен имеют невысокую себестоимость. Но они значительно дороже, чем аналогичные строения на деревянных каркасах. Причем, цена их находится в прямо пропорциональной зависимости от сечения профильной трубы. Согласитесь, ее изгиб - довольно трудоемкий процесс, и стоит он недешево.

В остальном, достоинства сварного каркаса - налицо:

1. Высокая скорость строительства. Применение профильной трубы как основного материала для изготовления каркаса позволяет существенно сократить сроки монтажных работ.
2. Отсутствие «мокрых» процессов в технологии работ, за исключением устройства фундамента. Это дает возможность монтажа каркаса в любую погоду и время года.
3. Металлический каркас не имеет какой-либо усадки как при сборке, так и при эксплуатации постройки.

Особенности сборки металлического каркаса бани

Для каркаса бани используются профильные трубы сечением 60х60 или 100х100 мм. Их размер зависит от габаритов бани и рассчитывается с помощью калькулятора для профильных труб.

Элементы каркаса изготавливаются так:

• От трубы отрезается та ее часть, которая необходима для монтажа.
• Трубу можно согнуть, придав ей дугообразную форму, если это необходимо. Эта операция выполняется в мастерской на трубогибочном станке.
• Полученные элементы каркаса нужно сварить согласно требованиям к металлоконструкциям. Чертежи и фото каркасов бань можно найти в интернете. Это поможет не нарушать правила сборки сооружения.
• Технологичная обработка профильных труб позволит выполнить из них крышу в виде каркасного элемента. Расчет трубы для стропил кровли делается с учетом веса кровельного материала. Кровля небольшого веса с большим уклоном позволяет применять тонкие трубы.

Элементы каркаса соединяются сваркой, но их крепеж с помощью болтов и гаек тоже возможен. Для этого в трубе сверлятся подходящие отверстия. При сборке конструкции в первую очередь устанавливается нижняя рама. Она приваривается по углам к закладным деталям фундамента - это обеспечивает ей неподвижность. Затем монтируются угловые стойки, верх которых соединяется потолочными прогонами.

Вдоль продольных и поперечных стен конструкции размещаются вертикальные стойки. Они дают жесткость каркасу и служат обрешеткой для обшивки стен. Расстояние между стойками принимается равное ширине отделочного материала. Если его установка предусмотрена внахлест, это расстояние уменьшается на 3-5 см.

Как построить каркас для бани - смотрите на видео:

Вот и все учение. Надеемся, как сделать каркас бани из дерева или металла, вы уже поняли. Осталось дело за малым: проявить трудолюбие, запастись терпением, и через пару недель вы будете с удовольствием париться в собственной баньке!

В настоящее время сложно представить себе дачный участок без наличия на нем бани. Попариться в теплой баньке – настоящая русская традиция, уходящая своими корнями в глубину веков. Баню можно построить не только на даче, но и в городе: наличие участка – прекрасная возможность воплотить эту инициативу. Тем более что каркасная баня – это современная высокотехнологичная конструкция, не требующая больших затрат.

Каркасную баню можно построить своими руками, не прибегая к помощи мастеров-специалистов. Именно такой тип строительства является самым быстрым и доступным: каркасная баня требует в несколько раз меньше материалов, чем аналогичные по габаритам конструкции из бруса или бревна.

С чего же начать постройку каркасной бани?

В первую очередь необходимо определиться с расположением бани. Она может являться пристройкой к дому, а может находиться отдельно от него. Прежде чем приступать к закладке фундамента для будущей бани, необходимо определить тип почвы на участке и спланировать саму постройку: количество этажей и помещений, размеры, интерьер.

Перед строительством бани обязательно должен быть составлен план, где необходимо учесть специфику сооружения, оценить объем и продолжительность работ. В плане должны быть отмечены все элементы вентиляционной системы, дымоход, особенности крыши и другие важные аспекты. К бане также можно пристроить веранду, террасу.

Чтобы баня была удобной и могла вмещать несколько человек одновременно, ее размеры должны быть соответствующими. Самый оптимальный вариант для парильного помещения – 240х200х220 сантиметров.

По усмотрению строителей или заказчиков в бане можно оборудовать бильярдную, комнату отдыха или дополнительную парилку.

План будущей бани должен быть составлен максимально точно и с учетом мельчайших деталей – так сам процесс строительства будет гораздо проще. Проект бани можно заказать у специалистов. Они сделают все грамотно и четко, что поможет избежать крупных ошибок при строительстве.

Также при планировке бани составляется таблица учета всех необходимых для строительства материалов, которая соотносится с планом.

Необходимые для постройки каркасной бани материалы:

• цемент для заливки фундамента;
• песок;
• брусья для монтажа каркаса и потолка;
• балки;
• утеплительный материал в рулоне (минеральная вата, готовые маты, полиэтилен, рубероид, пергамин);
• гидроизоляционная пленка для стен и потолка;
• вагонка для внутренней обшивки стен;
• кровельный материал для крыши.

Какой фундамент выбрать для постройки каркасной бани?

Так как каркасная баня сама по себе очень легкая, для ее строительства будет достаточно ленточного фундамента, который заливается непосредственно под стенами по всему периметру конструкции. Распространенным вариантом является и столбчатый фундамент, однако для его установки необходим устойчивый грунт, иначе сооружение может рухнуть.

Благодаря легкости каркасной бани фундамент под нее заливается по изрядно упрощенной схеме.

Когда основные моменты определены, можно приступать к самой постройке.

1. Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться.

1. Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница. Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани.

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

Шаг седьмой. Для обшивки бани снаружи и изнутри используют вагонку, доступную по цене и простую в использовании. Чтобы между листами вагонки, расположенными в горизонтальном положении, не было пропусков, их следует накладывать друг на друга внахлест. Данная процедура очень скрупулезна по своему характеру, но сможет защитить стены от попадания лишней влаги.

1. Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

1. Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.

Заключительный этап строительства каркасной бани

Чтобы баней было приятно пользоваться, она должна не только быть удобной и грамотно сконструированной, но и иметь красивое внутреннее убранство. Поэтому после завершения основных работ внутри бани должны быть произведены работы отделочные.

Для начала следует защитить стены и потолок от неблагоприятного воздействия влаги и высоких температур. Для этой цели прекрасно подойдет хвойная обивка. Затем можно переходить непосредственно к установке самой важной части любой бани – печи. Она должна быть смонтирована в соответствии со всеми требованиями техники безопасности. Стену, разделяющую парилку и комнату отдыха, рекомендуется выполнить из кирпича – так она будет пропускать меньше тепла.

Чтобы стены выглядели более привлекательно, их рекомендуется обшить вагонкой. Для этой цели наилучшим образом подходит древесина липы.

В чем же заключаются основные плюсы и минусы каркасной бани?

1. Приемлемая цена. Строительство каркасной бани обходится в несколько раз дешевле аналогов.
2. Простота возведения. Каркасную баню можно построить своими руками, не прибегая к помощи специалистов.
3. Малый вес. Коробка каркасной бани достаточно легка, ее вес приемлем для участков с мягким грунтом.
4. Короткие сроки строительства. Возводить каркасную баню не просто легко, но и быстро: чтобы попариться в ней, даже не придется ждать следующего лета.

1. Сложность в уходе. Утеплительные материалы могут прийти в негодность под воздействием влаги и высоких температур, а заменить их будет достаточно проблематично.
2. Непригодность в терапевтических целях. В связи с тем, что стены каркасной бани не выделяют полезных веществ, банные процедуры в ней не могут помочь при проблемах со здоровьем. Если таковые все же имеются, рекомендуется построить баню другого типа.

Несмотря на то, что преимуществ у каркасной конструкции гораздо больше, чем недостатков, приходить к решению о строительстве бани того или иного типа следует, ориентируясь только на собственный вкус и исходя из своих возможностей – как материальных, так и физических. Важно также и состояние почвы, и месторасположение будущей бани.

В строительстве каркасной бани нет ничего сложного и невозможного. Инструкция, приведенная в данной статье, поможет каждому построить баню своей мечты в короткие сроки, не затрачивая при этом больших материальных средств.

Часто бывает, что первым строением, которое хозяева жилья возводят на своём участке, становится баня. А если встаёт вопрос об использовании новой технологии, тогда обязательно хочется опробовать новый способ строительства на своем земельном участке. В таком случае, – то, что нужно начинающему строителю. Как сделать каркасную баню своими руками?

Каркасная баня своими руками

Банное помещение отличается небольшими размерами, и поэтому обходится относительно недорого. даёт возможность опробовать, пощупать, познакомиться вплотную с особенностями возведения каркасных домов. Каркасная баня своими руками строится по достаточно новой технологии, что дает хозяевам жилья возможность отточить данную технологию строительства и после – построить без ошибок собственный жилой каркасный дом.

Пошагово строим каркасную баню.

Давайте поговорим о том, как построить каркасную баню своими руками. Распишем пошагово ход выполнения работ, который будет аналогичным и для других каркасных строений.

Проект каркасной бани своими руками

Поскольку каркасная баня – строение хозяйственное, подсобное и при первом выполнении работ чаще всего опытное, то для её строительства часто не заказывают индивидуальный проект каркасной бани, а пользуются готовым. Для того чтобы подготовить самостоятельно чертежи каркасной бани своими руками, надо быть архитектором, инженером. А готовый проект позволяет построить баню правильно без специального образования.

Схема каркасной бани 3 на 4

Для примера приведём проект каркасной бани 3х4. Он содержит 26 страниц, на которых представлены таблицы, схемы, чертежи, эскизы, спецификации, перечни и описания. Проект состоит из двух разделов — архитектурного и конструктивного, в каждом из них есть текстовая и графическая части.

Архитектурная часть проекта каркасной бани

• Чертежи наружных фасадов с отметками размеров высоты и ширины стен, окон, дверей.
• Поэтажные чертежи внутренних помещений с размерами.
• План кровли – с размерами её периметра, свеса, угла наклона.
• Пояснительная записка, в которой приводятся рекомендации по пожарной безопасности, водоотведению, электроснабжению.

Расположение парилки.

Дополнительно каркасная баня 3х4 своими руками по готовому проекту, предусматривает разработку плана привязки бани к местности: расположение на участке, расстояние до границ участка, расположение сливной ямы и расстояние до неё.

Конструктивный часть проекта каркасной бани

Конструктивная часть является практическим руководством к строительству каркасной бани.

• Схема фундамента.
• Схемы перекрытий пола и потолка, стропильной системы.
• Описание способов соединений каркасных элементов и креплений стеновых, кровельных панелей.
• Проект каркасной бани своими руками включает в себя инженерных сетей: вентиляции, электроснабжения, отопления, водоотведения.
• Спецификации с перечнем материалов, их размеров, характеристик.

Готовый проект каркасной бани даёт следующие преимущества:

• Чертежи, планы и описания соответствуют строительным и пожарным нормам, а значит, обеспечивают надёжное и безопасное функционирование помещения.
• Приведенный проект позволяет при минимальном строительном опыте построить поэтапно каркасную баню своими руками — надёжно и правильно.

Плен расположения помещений.

Поэтапность строительства бани

Каркасная баня 3Х4 своими руками: пошаговая инструкция состоит из следующих строительных операций.

• Проектирование.
• Фундамент – часто винтовые сваи.
• Сборка каркасного дома поверх свай и ростверка.
• Наружная стеновая обшивка.
• Кровля.
• Утепление и обязательная пароизоляция. От её наличия и надёжности зависит долговечность и комфорт бани.
• Двери и окна.
• Внутренние стены и отделка.

А теперь подробнее расскажем о каждом этапе воплощения проекта, как должна возводиться каркасная баня своими руками: пошаговая инструкция.

Фундамент и его гидроизоляция

На большинстве своими руками собирается на винтовых сваях. Такой фундамент оптимально подходит для небольшого лёгкого строения, позволяет расположить баню непосредственно на берегу реки. Он также требует меньших денежных затрат, в связи с чем собирается каркасная баня своими руками дешево.

Фундамент для каркасной бани.

В другом варианте для каркасной бани используется бетонный фундамент с ростверком. При строительстве такого фундамента важно обеспечить его защиту от воды и влаги. Во-первых, основание бани расположено в грунте и контактирует с грунтовой влагой. Во-вторых, во время пользования парилкой её пол намокает. Учитывая, что баня – строение с периодичным пользованием, важно не допустить проникновения влаги вглубь материала фундамента.

Защита от воды и влаги определяет долговечность фундамента. При остывании и замерзании влага в порах расширяется и создаёт трещины. Через несколько циклов замерзания-размерзания в материал начинает крошиться. В течение двух-трёх лет фундамент бани может прийти в негодность.

Наиболее бюджетный вариант гидрозащиты – рубероид поверх дерева или бетона. Более надёжный способ – обмазка бетонной или деревянной поверхности водостойкой мастикой. Наиболее эффективный и надёжный способ – пропитка основания влагостойкой смесью типа Пенетрон. Однако его используют только для бетонного ростверка. Деревянный брус нельзя обрабатывать данной смесью.

Каркас стен дома

Простая каркасная баня своими руками возводится на основе каркаса. Он выполняет роль «скелета», на котором будут держаться стены строения. Несущий «скелет» каркасной бани 3х4 будет состоять из:

• Двух горизонтальных рядов – нижней и верхней обвязки.
• Восьми вертикальных опор, установленных по углам строения и посередине его стен.
• Укосин для вертикальной фиксации несущих опор, расположенных под углом.

Каркас каркасной бани своими руками.

Деревянные балки бани также важно защитить от влаги. Для этого необходима их пропитка влагостойкими пропитками. После укладки утеплителя деревянный каркас будет защищён также пароизоляционной плёнкой, которую крепят с внутренней стороны теплоизолирующего материала.

После сбора каркаса, для его усиления и прочности, стены обшиваются наружными стеновыми панелями. Это обеспечивают устойчивость стен к боковому сдвигу. Что особенно актуально при строительстве на открытом месте, продуваемом ветрами.

На заметку

Сборку каркаса и навешивание наружных панелей выполняют как можно быстрее, в период, когда нет дождей и других осадков.

Крыша каркасной бани

Материал для кровли бюджетной бани выбирают по двум критериям – вес и цена. Он должен иметь невысокую цену и небольшой удельный вес. Для каркасных домов часто используют металлопрофиль или металлочерепицу. Эти кровельные материалы – лёгкие, яркие, красивые и долговечные, с одним недостатком – стоят они достаточно дорого.

Каркасная баня с кровлей под барбекю.

Крыша каркасной бани своими руками может быть смонтирована доступными панелями ОСБ. Они относительно недорого стоят, но требуют защиты от атмосферной влаги. Крыша каркасной бани закрывают рубероидом. После при желании поверх такой кровли можно будет положить битум. Или заменить через несколько лет старый рубероид новым.

Второй вариант сооружения недорогой крыши – не обрезные доски. Их укладывают внахлёст, обеспечивая сток воды сверху вниз. Это – самый недорогой пиломатериал, который также потребует защиты от влаги. Такую крышу необходимо ежегодно красить.

На заметку

Что ещё учесть: крыша строения должна иметь достаточный свес. То есть расстояние между краем кровельного покрытия и стеной должно быть 600-800 мм.

Утепление и пароизоляция

Плюсы и минусы каркасной бани определяются качеством её утепления. Правильным выбором теплоизолирующего материала, способа его монтажа в стену, пол, потолочное перекрытие. Каркасная баня должна сохранять тепло, а утеплитель определяет её способность беречь его внутри помещения.

Как говорят пользователи нашего портала, строить дом в одиночку сложно, а вот самостоятельно - очень даже возможно. Именно поэтому темы, где рассказывается, как возвести , пользуются заслуженной популярностью на FORUMHOUSE.

Каркасная баня, технология строительства.

Мы уже рассказывали, как «в одни руки» , и пошагово описывали . Продолжаем начатую тему. Из данной статьи вы узнаете, как должны самостоятельно строиться правильные каркасные бани.

Особенности возведения свайно-винтового фундамента

Практика показывает, что главным движителем любого строительства является идея. Мы всегда начинаем строить со слова «хочу» или простой жизненной необходимости. Именно это и послужило руководством к постройке каркасной бани размером 6х4 м.

Sashauzer Пользователь FORUMHOUSE

Идею стройки бани подкинула мне моя мама, а я, начитавшись FORUMHOUSE и насмотревшись фильмов признанного гуру каркасного строительства Ларри Хона, решил, что справлюсь с поставленной задачей. Тем более, что руки просто чесались взяться за инструмент!

Участок пользователя всего 6 соток - особо не разгуляешься. Поэтому, после того как Sashauzer выбрал место под будущее сооружение, он приступил к планированию.

Баню «установили» на участок с учетом сторон света и границ до соседей. Это позволило сориентировать комнату отдыха так, чтобы она смотрела на участок.

Многие начинающие строители упускают этот момент. В результате дом выходит за обозначенные границы, или, выглянув из окна, мы взглядом упираемся в стену соседнего дома.

Вывод: тщательное планирование и проектирование – важнейший этап, от которого полностью зависит успех будущей стройки.

В итоге после создания правильного чертежа с размерами бани получилось следующее: входная дверь находится внизу, прямо над прихожей размещается парная, справа от парной - моечная и туалет. Комната отдыха слева, а окна бани смотрят на летний домик Sashauzerа .

Место выбрали, чертёж готов, смета просчитана, самое время делать фундамент. В качестве основания Sashauzer выбрал свайно-винтовой фундамент.

Причиной этому послужили пусть и редкие, но возможные паводки, полностью затапливающие соседние участки. Участок пользователя стоит выше остальных, он решил, что лучше перестраховаться.

Sashauzer

В весенний паводок многих соседей затопило. У кого дома находятся в низине, затопило по окна. У нас вода между грядок стояла.

Здраво рассудив, что силами одного человека сваи не закрутить, Sashauzer решил использовать услуги фирмы, специализирующейся на данном типе фундамента. Забегая вперёд, скажем, что фундамент – это единственная конструкция, сделаная чужими руками на этой стройке.

Как и положено, при строительстве свайно-винтового фундамента в первую очередь делается пробное завинчивание. В итоге выяснилось, что закручивать сваи надо на глубину 3 метра.

Этот этап очень важен, т.к. если заглубить сваи «на глаз», они могут не достигнуть запроектированной несущей способности и со временем под нагрузкой просядут. Или окажется, что вместо 3-х метровых, нужны сваи длиной в 5 и более метров. В этом случае цена такого фундамента может превысить все разумные пределы, и надо искать другие варианты основания.

В этой статье рассказывается, . Это готовая пошаговая инструкция для тех, кто готовится приступить к стройке.

Геологическое исследование на участке необходимо для изучения состава грунта и его несущей способности. Если пренебречь исследованием грунта, это впоследствии может привести к аварийной ситуации как с фундаментом, так и с возведённым на нём строением.

В итоге получилось, что под баню надо устанавливать 9 свай длиной по 3.5 м. Приехала «фирма» и… началось. Пока Sashauzer отошёл, рабочие успели выкопать две огромные ямы глубиной по 1.5 метра, куда воткнули сваи, причем 2 метра торчали сверху над землёй. На вопрос, что это за халтурная технология, получен ответ, что свая в глину не крутится. Самое интересное, что рабочие пытались закрутить сваю обычным ломом, а наращивать длину рычага отказались, за что их выгнали без оплаты.

Пришлось прибегнуть к услугам второй фирмы. В этот раз всё сделали, как надо, закрутив сваи на нужную глубину в 3 метра.

Sashauzer

У меня есть инвертор, и оголовки к сваям я приварил самостоятельно.

Если взглянуть на картинки ниже, то видно, что приямки, которые вырыли перед закручиванием свай, по просьбе пользователя не закапывали.

Цель - Sashauzer решил сделать дополнительную антикоррозийную защиту металла свай в самом «узком» месте – переходе грунт/воздух.

«Антикоррозийку» провели следующим образом - сначала верхнюю часть свай промыли водой с тряпкой, затем, после того как они высохли, прошлись тряпкой, смоченной растворителем. После чего сваи покрыли резинобитумной мастикой.

Дав мастике высохнуть, Sashauzer намотал битумную ленту (снизу вверх), не доходя до оголовков.

Крепить ленту к поверхности наш пользователь решил с помощью прогревания газовой горелкой, а на финише ещё раз по всем элементам прошёлся мастикой.

Строительство каркаса: пошаговая инструкция

Наша стройка каркасной бани подходит ко второму этапу- возведению каркаса. Для этого пользователю потребовались циркулярная пила, молоток, рулетка, шило, разметочная нить (шнурка-отбивка с краской) и карандаш.

Объяснив диспетчеру, отгружающему заказ, что сверху досок на отдельный паллет надо положить ОСП и фанеру (для оптимизации разгрузки), пользователь также заказал гибкую черепицу и стал ждать грузовик со строиткльными материалами.

Выгрузить всё удалось на соседний участок, на котором нет забора (предварительно договорившись об этом с соседями). В итоге от досок до строительной площадки оказалось не более 15 метров.

Выбрав метод возведения каркаса по технологии «Платформа», Sashauzer приступил к изготовлению деревянного ростверка. Расчёт в строительном калькуляторе показал, что при длине пролёта в 3 метра по нагрузке проходит брус сечением 20х15 см. Поднять такой брус в одиночку не под силу, тем более, что строить каркас из бруса - это не по фэн-шую. Выход - делать ростверк, сплачивая вместе 3 доски сечением 20х5 см.

Узнайте на FORUMHOUSE, имеет ли право на существование

Sashauzer

Собирать ростверк я начал с внешнего пояса, идя вовнутрь, и уложив доски так, чтобы диагонали были равны. Углы собраны «ёлочкой». Чтобы первый и внешний ряд не уехал - сразу закрепил их к оголовкам глухарями 100х8.

Не забываем, все доски надо как следует антисептировать. Для этого использовался садовый распылитель объёмом на 3 литра с насадкой. Доски сколачивались друг с другом гвоздями 100х4, зигзагом, выдерживая расстояние примерно в 200 мм. Внешние балки усилили шпильки «десятками». По 3 шпильки на шестиметровую сторону и по 2 на четырёхметровую.

После того как все доски сколотили и затянули гайки на шпильках, для выведения верха досок в один уровень по ним прошлись рубанком. В итоге поверхность вывели в «0». Также строганую поверхность обработали антисептиком.

На лаги пошли доски 15х5 см. Чтобы отпилить все лаги по размерам, доски укладываем вместе, упираем в обвязку и, подложив под концы ещё одну доску, отпиливаем циркуляркой. В результате лаги получаются одного размера, а обрезки падают на землю, не закусывая пильный диск.

Разложив лаги внутри периметра, мы получаем рабочую поверхность. Также стараемся свести все отходы к минимуму, и обрезки дюймовки пошли на усиление стыков.

Доски с «саблей» ставим изгибом вверх, чтобы затем, под нагрузкой, они выпрямились. Всё правильно считаем, не торопимся, продумываем и только потом отрезаем и прибиваем. Подобный подход позволяет уменьшить строительную смету и оптимизировать расходы.

Расстояние между лагами небольшое – 34.9 см. В подобное расстояние уже не уложишь плитный минераловатный утеплитель без его обрезки, а именно его выбрал Sashauzer . Забегая вперёд, скажем, что пользователь выкрутился и уложил утеплитель, лазая снизу под уже построенной баней, но об этом позже. Пришло время укладывать фанеру. Размер листа - 2440х1220. Монтируем настил на жидкие гвозди, прибивая фанеру по краям, с расстоянием между гвоздями в 150 мм.

Как это делалось в одиночку, хорошо видно на следующих фотографиях.

Пароизоляция не ставилась, т.к. по мнению пользователя, фанера уже сама по себе выполняет её функцию. Тем более, что на полу всех комнатах будет уложен линолеум, а в помещении парной - плитка.

Платформа готова, по ней можно ходить, а мы переходим к третьему этапу.

Возведение каркасных стен: пошаговая инструкция

Чтобы упростить себе задачу и повысить качество работ, при помощи шнурки нужно нанести на поверхность платформы разметочные линии. Теперь мы знаем, где у нас будут стены. Возведение каркаса Sashauzer начал с задней стены. На стойки каркаса пошла доска 10х5 см, шаг – 64 см, укосины – дюймовка шириной в 12 см. Высота стен – 2.5 метра.

Время чтения ? 4 минут

Баня давно стала одним из неизменных атрибутов дачной жизни. Если нет возможности обратиться в строительную бригаду либо просто хочется ко всему приложить свою руку, баня из кирпича своими руками станет выгодным вложением денег и сил. Приведенная ниже пошаговая инструкция, видео и фотоотчет помогут в создании бюджетной баньки, которая простоит не один десяток лет.

Фундамент кирпичной бани

После того как выбрано место, сделана разметка, начинают обустройство фундамента. Оптимальный вариант - ленточный фундамент . Для этого нужно прорыть траншею, из досок сколотить опалубку, дно траншеи присыпать песком (песчаная подушка помогает равномерному распределению нагрузки). Армирование можно сделать с помощью кладочной сетки. Глубина закладки будет зависеть от климатических особенностей.

В данной ситуации был изготовлен ленточный фундамент под баню размером 2,4х4,7 м. Высота фундамента 30 см, ширина 15 см. Бетонный раствор можно приготовить самостоятельно, можно заказать готовый.

Поскольку планируется строительство бани из кирпича, нужно выждать время, чтобы фундамент выстоялся. Время начала кладки зависит от типа фундамента и особенностей бетонного раствора.

Чтобы защититься от появления грибка, плесени, перед началом кладочных работ можно обработать фундамент гидроизоляцией Гидрощит.

Возведение стен

При строительстве кирпичной бани своими руками проще использовать полуторный красный кирпич .

Чтобы определиться с количеством материала, надо запланированную ширину и высоту стен поделить на умноженные между собой высоту и ширину кирпича. Такой способ применяется, если кладка ведется в один кирпич, как в данном случае.

При этом надо оставить вентиляционные зазоры, запланировать окна и двери. Над дверями, оконными проемами монтируют перемычки.

Крыша

Балки перекрытия устанавливаются непосредственно на кирпичи в подготовленные отверстия. Концы балок, которые будут контактировать с кирпичной кладкой, оборачиваются рубероидом , только торцевая часть остается незакрытой. Самый простой вариант - односкатная крыша. После укладки балок делают настил из досок.

Для обустройства гидроизоляции балки оборачиваются тканевым асбестом, который крепят степлером. Когда балки будут спрятаны поверх накладывают смесь глины и опилок. Для данной кровли достаточно пропорции 2 ведра х 2 ведра. Когда смесь подсохнет, ее присыпают песком.

Особого внимания требует место дымохода. Соблюдение рекомендаций специалистов поможет избежать пожара. Древесина не должна контактировать с дымоходом. Эту зону зашивают металлическим листом.

Место, где будет стоять печь и проходить дымоход внутри помещения, изолируется с помощью металла.

Пространство вокруг дымохода в зоне потолочного перекрытия изолируется с помощью керамзита . К арматуре крепится нижний отражатель.

Поверх слоя керамзита устанавливается еще один лист металла.

При строительстве кирпичной бани была использована печь Русь-9.

Внутренняя отделка бани из кирпича

Следующий шаг в поэтапном строительстве бани из кирпича - пол. Керамогранит - практичный и эстетичный вариант. Чтобы плитка в течение зимы не испортилась, лучше класть ее на морозостойкий раствор.

Ошибки в кладке быстро дадут о себе знать такими влажными пятнами после обильных осадков как на фото. Если подобная проблема проявит себя, придется промазать все швы.

После установки печи и монтажа дымохода надо сделать пробную топку, чтобы удостовериться, что все сделано правильно.

Они впоследствии зашиваются досками. Возле топки доски не используются. Тогда получится заглубление, подходящее для хранения небольшого количества дров.

В итоге деревянный пол создаст комфортные условия для людей, выходящих из парной. А отделка керамогранитом пространства перед топкой обеспечит пожаробезопасность.

Потолок в парилке лучше зашить липовой вагонкой.

Для потолка в предбаннике подойдет обычная вагонка из сосны.

Стены обшиваются вагонкой. В местах, где кожа будет контактировать со стеной, нельзя использовать металлические крепежные детали. После отделки внутреннего пространства время нагрева до 80°С сократилось до 50 минут.
